Как перенести розетку в панельном доме своими руками

Здравствуйте Дорогие читатели блога prosamostroi.ru. Сколько прожили на белом свете, но никогда не задавались вопросом: как перенести розетку в панельном доме? Всегда думали, что, если строители именно так ее расположили, то надо мириться с удлинителями, а при наличии маленького ребенка просто строго-настрого запрещать ему даже приближаться к этим кругляшкам с опасными дырочками!? Оказывается, что все не так печально. Мало того, перенос розеток в принципе возможен, это еще и не слишком-то сложная процедура. Самое главное в этом деле осторожность и внимательность: не забудьте розетку обесточить!

Извлекаем старый подрозетник из стены:

Необходимо убрать то, что принято называть подрозетником – это такая коробочка для установки, — и провода, которые ведут прямиком к распределительной коробке. Кстати, не нужно пытаться соединить старый и новый кабель, потому что толка от этого никакого, из-за постоянного нагрева конструкция прослужит не долго.

Вскрываем распределительную коробку:

Теперь разберемся с самой распределительной коробкой. Ее нужно вскрыть. Вам крупно повезет, если ваша коробка будет просто «заварена», поэтому не придется возиться ни с напильником, ни с дополнительным проводом. Понадобятся лишь плоскогубцы.
К новой ячейке, то есть гнезду, теперь можно протянуть (точнее, проложить) новый провод от места распределения. Лучше всего, если провод будет длиннее, чем нужно. Как говорится, на всякий пожарный.

Чтобы провод не болтался просто так, его необходимо закрепить. Для этого существует масса вариантов. Самый простой – закрепить на стене с помощью пластмассовых скобочек или гвоздиков. Быстро и удобно.

Итак, финишная прямая. Зашпатлевав новое гнездо, помещаем туда коробку для установки розетки, присоединяем провод и, когда уже сама розетка прочно заняла свое место, обязательно проверяем, все ли мы надежно и правильно прикрепили. Шевеление и выдергивание проводов из розетки категорически не допустимо!

Наконец настало время встречи нового провода и старого: в распределительной коробке мы параллельно их соединяем. Соединение должно быть обязательно изолировано. После этого канавка в бетоне (то, что принято называть штробой) замазывается, и можно смело надевать крышку на розетку. Установка розеток в панельном доме — дело не хитрое!

Саму штробу, так как изображено на фотографиях выше, можно делать только в своей квартире, так как по диагонали обычно розетки не переносят. Ведь если вы таким образом перенесли по диагонали розетки заказчику, и не оставили плана схематичного о переносе, в будущем при сверлении стены заказчик может наткнуться на провода в стене и получить удар током. А это уже сами понимаете подсудное дело! Так что для себя перенос по диагонали более простой и экономный вариант, а если для кого-то, то нужно переносить по правилам с углами в 90 градусов. Ну если уж перенос осуществили для заказчика по диагонали, то не забудьте его об этом уведомить, а лучше всего набросайте схематичный план и оставьте его заказчику.

Вуаля, вот мы и выяснили как перенести розетку в панельном доме! Все готово, пользуйтесь на здоровье! Только не забудьте выключатели поставить на «вкл» и как только подключите свой компьютер к перенесенной розетке не забудьте прочесть интересную статью о том, как установить глухое пластиковое окно своими руками. Удачного ремонта!

Если статья оказалась Вам полезна, поделитесь ею с друзьями нажав на кнопочки:

Ниже оставляйте свои комментарии, пожелания, задавайте вопросы, высказывайте свое мнение — нам это очень важно!

Перенос розеток в квартире своими руками

Перенос розетки своими руками может потребоваться во ремонта, после приобретения новой техники или при желании сделать расположение электрических разъемов более удобным. При самостоятельном выполнении этой задачи важно строго придерживаться правил проведения электротехнических работ: игнорирование норм способно привести к несчастному случаю или возникновению аварии.

Содержание

Подготовка
Материалы и инструменты
Варианты переноса
Создание новой линии
Порядок работы
Удлинение кабеля
Использование шлейфа
Способы соединения проводов
Особенности соединения алюминиевого и медного проводов
Признаки ошибки в работе
Особенности переноса оптической розетки

Подготовка

Работу начинают с определения будущего местоположения розеток и составления схемы. После этого проверяют участки стены на предмет скрытой проводки – если пропустить этот шаг и начать прокладывание кабеля по отрезку, по которому уже проходит проводка, может возникнуть аварийная ситуация.

Важно! В соответствии с требованиями НБП и ГОСТ, прокладывать кабель можно только по горизонтальным и вертикальным линиям, использовать метод укладки по диагонали нельзя. При составлении схемы нужно учитывать, что между линией потолка и кабелем оставляют минимум 20 см.

Чтобы определить, свободен ли выбранный участок стены, изучают проект или схему электропроводки в квартире – документ можно запросить у электрика, состоящего в штате управляющей компании дома.

Если найти план не удалось, можно пригласить специалиста, чтобы он помог определить места расположения скрытой проводки.

Материалы и инструменты

Перенос розеток и выключателей осуществляют, используя:

долото;
перфоратор;
отвертку;
коронку для сверления d 6 мм;
плоскогубцы;
молоток.

Потребуется запастись также следующими материалами:

дюбель-хомутами 5-10 мм;
распределительной и монтажной коробками;
строительным гипсом;
изолентой шириной 2 см.

Работы проводят в перчатках.

Варианты переноса

Установить розетку в другом месте стены можно тремя способами:

удлинением кабеля;
с помощью шлейфа;
выведя новую линию.

Создание новой линии

Перенос розеток в панельном доме созданием новой линии

Протягивание отдельного провода от распределительной коробки – самый безопасный и отличающийся надежностью способ переноса розеток. Он потребует больших временных и денежных затрат, чем прочие, однако именно его рекомендуется использовать. Благодаря такому способу установка новой точки возможна на любой стене помещения.

Порядок работы

Пошаговое руководство переноса розеток этим методом:

Электричество в квартире отключают.
Вскрывают распределительную коробку, от которой идет кабель к демонтируемой розетке, отсоединяют провод.
Старую розетку и проводку снимают.
Канавку в стене, по которой проходила демонтированная линия, заполняют бетонным раствором.
Согласно составленной схеме, прокладывают новую штробу. Для этого сначала на стену наносятся отметки, а затем перфоратором проделывают отверстие. Размер штробы зависит от диаметра кабеля – он должен позволять наложить на новую проводку слой отделочного материала минимум 1,5 см.
В сделанной выемке прокладывают кабель.
На месте будущей розетки перфоратором делают гнездо диаметром 6 см, глубиной 5 см, которое будет использоваться для установки монтажной коробки.
Внутренние поверхности сделанной выемки промазывают гипсом, вставляют коробку. Ждут, пока раствор застынет.
Чтобы зафиксировать кабель, в штробу устанавливают дюбель-хомуты, располагая их на расстоянии 50 см.
Укладывают кабель, выводят конец его в распределительную коробку. В ней соединяют с новым кабелем. Для этого используют не скрутку жил (это может привести к короткому замыканию), а спаивание. Сверху заматывают изолентой.
Кабель протягивают к новой монтажной коробке, фиксируют его там. Чтобы соединение провода с разъемами было надежным, жилы обвивают вокруг установочного болта.
Канавку, по которой проложена новая проводка, заполняют строительным гипсом.

Удлинение кабеля

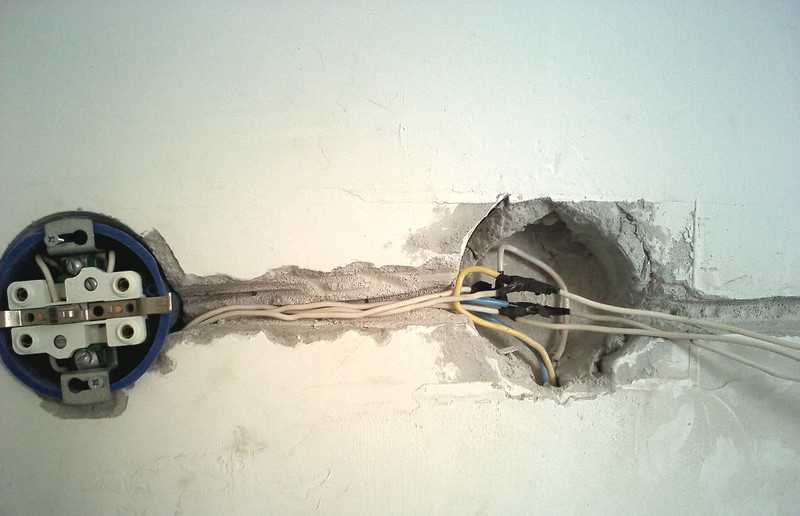

Перенос розетки своими руками путем удлинения кабеля

Такой метод чаще всего применяется, когда необходимость перенести розетку возникла уже после проведения ремонта в помещении.

Потребуется протянуть провода через гнездо старой розетки. Кабель, который при этом будет использоваться, в идеале должен быть идентичным старому.

Технология:

Квартиру обесточивают.
Используя индикаторную отвертку, убеждаются, что тока на клеммах нет.
Снимают крышку со старой розетки, вытягивают коробку из выемки.
От гнезда с помощью перфоратора прокладывают штробу к месту установки новой розетки.
Удлиняют провода, соединяя жилы стандартным способом. Место соединения изолируют. Рекомендуется для большей надежности поместить кабель в термоусадочную трубку.
В отверстие, где раньше находилась розетка, монтируют распределительную коробку, помещают в нее соединенные провода.
Устанавливают подрозетник, дальнейшие действия аналогичны тем, что необходимо сделать при создании новой линии.

Использование шлейфа

Подобный метод считается наименее безопасным: суть его состоит в том, что от уже имеющейся точки прокладывается кабель до места новой розетки. При этом первая остается на месте, просто появляется еще одна.

Перенос розеток в квартире «шлейфом»

Главная опасность подобного способа заключается в том, что нагрузка на кабель возрастает, и одновременное использование обеих точек может привести к короткому замыканию и другим проблемам. Также шлейф, согласно правилам устройства электроустановок, относится к ненадежным средствам, его использование не рекомендуется.

Несмотря на это, его часто применяют: шлейф – самый незатратный способ, который, к тому же, позволяет сохранить вторую розетку.

Способы соединения проводов

Наиболее распространенный метод присоединения проводки к розетке – скрутка жил.

Порядок работ при этом таков:

С каждого провода снимают около 3 см изоляции. С помощью мелкозернистой наждачной бумаги зачищают жилы.
После подготовленные концы скручивают, следя, чтобы не нарушилась целостность жил, и на них не образовалось переломов.
Готовую конструкцию припаивают свинцово-оловянным припоем. Желательно не использовать кислотные флюсы, оптимальный выбор – канифоль.
Место соединения тщательно изолируют, после чего укладывают провода в коробку.

Особенности соединения алюминиевого и медного проводов

При выполнении этой работы нельзя использовать привычный метод скрутки. Самый простой выход из ситуации – резьбовое соединение. Для этого нужно согнуть зачищенные жилы проводов на концах, закрепить из на шайбе из оцинкованной стали.

Признаки ошибки в работе

Выполняя перенос розетки самостоятельно, люди, не имеющие достаточного опыта и знаний, могут сделать что-то не так.

Сигналом о допущенной ошибке служит один из перечисленных признаков или их комбинация:

розетка искрит;
электричество отсутствует, включенные в сеть приборы не работают;
при отсоединении вилки от розетки последняя выскакивает из гнезда;
во время и после эксплуатации нагревается.

При обнаружении подобных симптомов следует немедленно перестать использовать эту точку, и последовательно проверить всю сеть.

Особенности переноса оптической розетки

Оптическая розетка – устройство, используемое для соединения оптоволоконных кабелей. Ее устанавливают при построении звуковых и компьютерных сетей не только в офисных помещениях, но и в домашних условиях.

Обычно установкой таких устройств занимаются сотрудники телекоммуникационных компаний, однако перенос оптической розетки может быть осуществлен самостоятельно.

Подобная мера может понадобиться в следующих ситуациях:

во время ремонта;
после перепланировки или перестановки в квартире;
в результате обрыва кабеля.

При составлении плана переноса нужно определить оптимальное место установки новой розетки, подсчитать, какие именно устройства будут подключаться.

Порядок работ:

Старую розетку снимают.
Руководствуясь предварительно составленной схемой, отмечают место монтажа новой точки.
При необходимости осуществляют удлинение оптического кабеля.
Проводят замену патч-корда.
Прокладывают кабель до места монтажа ОРА. Сделать это можно в штробе, под плинтусом или поместив провода в пластиковый короб.
Устанавливают на стене новую оптическую розетку.
Сваривают патч-корды и кабель. Участок сваривания защищают с помощью оптоволоконной гильзы.
Излишки кабеля, которые впоследствии могут пригодиться, укладывают в розетку.
Подключают устройства к новой ОРА, чтобы проверить уровень сигнала.
Если уровень сигнала в норме, приступают к заделке штробы.

Опытные электрики рекомендуют использовать для переноса розеток в панельном доме метод создания новой линии: несмотря на необходимость штробления бетонных стен и кажущуюся сложность задачи, он подходит для создания точки на новом месте лучше всего.

Как переместить настенную розетку | Главная Руководства

Автор: Charles W. St.Clair

Иногда настенные розетки размещают в неудобных местах. Новая мебель или бытовая техника с короткими шнурами могут потребовать переноса розетки. Однако перемещение настенной розетки может вызвать невиданные трудности. Количество кабеля, с которым вам нужно работать, скрыто стеной. Может быть не очевидно, питается ли цепь сверху или снизу. Если через коробку розетки проходят дополнительные цепи, эти соединения должны быть сохранены. Если у вас есть какие-либо сомнения в том, что вы можете безопасно выполнить задачу, найм квалифицированного лицензированного специалиста является наиболее целесообразным курсом.

Снимите имеющуюся крышку настенной розетки. Отключите питание цепи на панели. Используйте детектор напряжения, чтобы убедиться, что цепь отключена. Снимите существующее устройство, вывернув винты, удерживающие его на месте, и обрежьте старый провод как можно ближе к устройству.
Снимите старую розетку, не повредив кабель. В зависимости от типа используемой коробки для снятия необходимы разные методы. Возможно, вам придется обрезать ногти с помощью вибрирующего многофункционального инструмента или сабельной пилы. Возможно, вам придется выковыривать гвозди с помощью молотка и кошачьей лапы. Если вы не знаете, как снять старую коробку, пришло время нанять профессионала.
Оцените, достаточно ли кабеля для достижения желаемого нового местоположения. Если кабеля недостаточно или существующий кабель нельзя переместить, так как он прикреплен скобами к стойкам в стене, необходимо провести новую ответвленную цепь. Проконсультируйтесь с профессионалом. Если имеется несколько кабелей, убедитесь, что оба кабеля доходят до нового места.
Откройте дыру в новом месте. Размер отверстия будет определяться типом коробки, которую вы будете использовать на новом месте. Если место расположено на шпильке, можно использовать коробку, установленную на шпильке. Если новое место находится между шпильками, можно использовать зажимную коробку для переделки.
Определите, есть ли препятствия между старым и новым местоположением. Например, между старым и новым местоположением может быть шпилька. Возможно, вам придется использовать гибкое сверло, чтобы создать отверстие в стойке между новым и старым местоположением. Это может быть сложно. Отверстие, которое вы открыли для нового местоположения, может позволить вам получить доступ. Вам придется протянуть кабель через отверстие в шпильке. Это можно сделать с помощью рыболовной ленты или длинной гибкой насадки. Если вы проходите через несколько стоек или препятствий, вам, возможно, придется сделать дополнительные отверстия в стене.
Протяните кабель в новую коробку. Закрепите коробку на стене. Зачистите концы проводов, сделайте небольшие петли и подключите розетку. Черный провод подключается к золотому винту, белый провод — к серебряному винту, а зеленый или оголенный провод — к зеленому винту. Установите розетку в коробку и убедитесь, что накладка плотно прилегает к стене. Снова включите питание цепи и проверьте напряжение, подключив прибор, например лампу, и включив его. Розетка должна плотно прилегать к коробке, а крышка должна плотно прилегать к стене.

Ресурсы

Старая электропроводка; Давид Шапиро.
Электромонтаж дома; Rex Caldwell

Советы

Перемещение настенной розетки может быть затруднено в зависимости от расположения цепи, питающей исходное устройство. Если вы намерены выполнить проект самостоятельно, может потребоваться консультация электрика, чтобы определить, соответствует ли проект вашим возможностям. Избавьте себя от головной боли, прежде чем создавать новые проблемы.

Предупреждения

Если в вашем доме особые стены, вы не любите пыль или у вас ограниченный бюджет, вы можете рассмотреть альтернативу перемещению розетки. Добавление новой ответвленной цепи может достичь вашей цели, не беспокоя вас открытием отверстий в стене, что часто необходимо при реконструкции электрооборудования. Открытие отверстий означает заделку стен и покраску.

Биография писателя

Чарльз У. Сент-Клер профессионально пишет с 2003 года. Он живет в Окленде, Калифорния, работает электриком и плотником. Сент-Клер имеет степень бакалавра государственной политики колледжа Эмори и Генри и степень магистра городского планирования Университета Северной Каролины в Чапел-Хилл, где он специализировался на планировании продовольственной системы.

Законно ли самостоятельно выполнять электромонтажные работы?

Многие ремонтники домов, которые занимаются ремонтом дома своими руками, не боятся браться за молоток и пилу, но могут отказаться, когда дело доходит до ремонта электрики. Электромонтажные работы своими руками, по праву, могут быть сложным проектом, и совсем не стыдно вызвать квалифицированного электрика даже для самого маленького проекта, такого как установка выключателя света или замена розетки. Тем не менее, если у вас есть хоть какое-то желание, работа с электричеством — это один из домашних проектов, который поддается логике и науке.

Законны ли электромонтажные работы своими руками?

Законность выполнения электромонтажных работ своими руками варьируется от штата к штату и от одного муниципалитета к другому. Всегда звоните в местный отдел разрешений, чтобы получить ответ, который касается вас.

Один из сценариев, встречающийся во многих сообществах, заключается в том, что вы можете на законных основаниях выполнять свои собственные электромонтажные работы, если вы можете подтвердить, что являетесь владельцем-постояльцем, и что эта работа выполняется в ваших интересах, а не в коммерческих целях.

Если этот регулирующий орган разрешает вам, владельцу-жильцу, выполнять работу, вам может потребоваться получить временную лицензию на выполнение этой работы. В некоторых случаях вам может потребоваться пройти тест, чтобы получить эту временную лицензию.

Это , а не , то же самое, что и обширный тест, который проходят лица, желающие стать сертифицированными электриками или мастерами-электриками. Вместо этого, как правило, это модифицированный, уменьшенный тест, предназначенный для того, чтобы домовладелец знал некоторые основы правил электротехники, прежде чем приступать к электромонтажным работам.

Типичным языком, который можно найти в сводах законов многих штатов, является следующий, который прямо позволяет владельцу-жильцу выполнять свою работу:

Ничто… не должно истолковываться как требующее от лица получения лицензии или сертифицированного электрика для выполнения электромонтажных работ в его или ее доме… кроме случаев, когда электромонтажные работы связаны со строительством нового здания, предназначенного для сдачи в аренду, продажи. , или в аренду.

Например, штат Вашингтон RCW 19.28.261.

Предупреждение

Хотя выполнение электромонтажных работ своими руками часто является законным и может быть безопасным, при аккуратном выполнении одной из основных проблем является обеспечение того, чтобы электромонтажные работы, выполненные своими руками, соответствовали нормам. Любители могут выполнять совершенно функциональные электрические проекты, которые могут не соответствовать нормам и, таким образом, могут вызвать проблемы, если и когда придет время осмотреть дом для его продажи.

Почему вы можете захотеть сделать это самостоятельно

Электриков может не хватать

Легко найти людей, которые заменят окна или установят сайдинг. Они практически падают с неба. Но может быть трудно найти электрика, когда он вам нужен. Наряду с сантехниками, хорошего электрика, особенно того, у кого есть время, чтобы взяться за подрядную работу для ремонтника своими руками, может быть трудно найти.

Электрики дорогие

Если вы хотите сэкономить деньги на реконструкции, в первую очередь стоит начать с высококвалифицированных специалистов, таких как электрики. И наоборот, одни из лучших денег, когда-либо потраченных домовладельцем, были связаны с наймом электрика.

Электромонтажные работы чистые

По сравнению с установкой или сносом гипсокартона — или любым другим видом ремонтных работ — электромонтажные работы чисты. По большей части вы работаете в чистой среде, если только вы не находитесь в подвальном помещении или на чердаке. По сравнению с большинством работ, выполняемых своими руками, электромонтажные работы упорядочены и аккуратны.

Тем не менее, большая часть периферийной работы не так чиста: взлом гипсокартона для доступа к кабелям; попадание в грязные потолочные полости; ползание по подвалам и подвальным помещениям и т. д.

Электромонтажные работы логичны

В работе с электрикой нет ничего сложного. Все это основано на проверенных и верных правилах и методах, и все очень логично. У вас есть книги и таблицы, которые помогут вам в этом, и если что-то не работает, есть вполне реальная причина, по которой это не работает. Вы не можете и не должны импровизировать при работе с электричеством. Там нет клейкой ленты, склеивания конструкций, настройки или подтасовки электрических работ. Итак, если вы соблюдаете правила, электромонтажные работы могут подойти вашему стилю.

Электромонтажные работы безопасны

Безопасны ли электромонтажные работы? При соблюдении надлежащих мер предосторожности электромонтажные работы не представляют опасности. Однако самодовольство в сочетании с электричеством опасно.

Учтите, что с цепями можно безопасно работать, пока отключен автоматический выключатель. Когда эта цепь разорвана, электричество не может поступать к светильнику, настенному обогревателю или розетке, над которыми вы работаете.

Когда следует обращаться к специалистам

Даже если вам нравится заниматься ремонтом дома самостоятельно, бывают случаи, когда вы захотите нанять профессионалов.
