Как паять материнскую плату: Как паяют «мосты» и чипы на материнских платах с помощью паяльной станции / Хабр

Как легко отпаять конденсатор от материнской платы с помощью Accta 401

1. Что такое материнская плата компьютера
2. Подбор инструментов
3. Методы демонтажа
4. Выводы

Что такое материнская плата компьютера

Материнская плата – это основная системная плата любого современного компьютера или ноутбука. Именно она обеспечивает взаимодействие и слаженную работу всех составляющих системы. На плате расположены микросхемы, контроллеры, конденсаторы, резисторы, порты, слоты и другие компоненты. Большое количество элементов делает материнскую плату сложной и уязвимой к возникновению неисправностей. Их причинами могут быть как физическое старение, так и перегревание элементов платы или скачки напряжения в сети.

Часто причиной выхода из строя материнской платы может быть неисправный конденсатор. Как правило, его можно визуально определить – у него вздутый верх или низ, а также имеются следы потекшего электролита. Любой сложный ремонт практически невозможно провести в домашних условиях, а замену конденсатора – вполне реально сделать самостоятельно. Достаточно владеть минимальными навыками пайки и соответствующим набором инструментов.

Допустим, мы провели осмотр материнской платы, убедились, что механических повреждений платы нет. Нашли вздутый конденсатор. Вероятно, он и является причиной поломки. Его необходимо заменить – старый конденсатор отпаять, а на его место установить новый, такой же емкости.

Подбор инструментов

Чтобы качественно выполнить поставленную задачу, в первую очередь нужно правильно подобрать инструмент. Для выпаивания конденсатора из платы мы можем использовать:

• Демонтажный паяльник;
• Паяльник без регулировки температуры;
• Паяльную станцию.

Еще нам обязательно понадобится несколько вспомогательных инструментов и расходные материалы, но об этом немного позже.

Название «демонтажный паяльник», или «демонтажный пистолет», как принято его называть, говорит само о себе. Этот инструмент предназначен именно для демонтажа, для выпайки деталей из платы. Японский Goot TP-100 справится с этой задачей за считанные секунды.

Демонтажный пистолет Goot TP-100

С таким оборудованием задачу можно решить максимально быстро и качественно. Но, согласитесь, не у каждого под рукой может быть такой инструмент. Затраты на приобретение демонтажного пистолета оправдывают себя, когда он постоянно в работе. Позволить себе такой инструмент может крупный сервисный центр или компания, которая занимается массовым производством. Поэтому, мы будем пользоваться более доступным набором инструментов.

В принципе, выпаять конденсаторы с материнской платы можно обычным паяльником без регулировки температуры. Не стоит выбирать паяльник мощностью менее 40 Вт – жало может не успевать разогревать припой, остывать в припое, а паяльник мощностью более 80-100 Вт – может перегреть и повредить плату, дорожки и компоненты на ней.

Паяльник Pro’sKit 8PK-S110B

Инструмент, который мы выбрали для работы, есть в каждой мастерской по ремонту электроники – термовоздушная паяльная станция. В нашем распоряжении имеется станция АССТА 401.

Accta 401 – станция с паяльником для бессвинцовой пайки мощностью 70 Вт. Мощности паяльника будет достаточно как для работы с обычным, так и бессвинцовым припоем. Забегая вперед, скажу, что большая мощность будет только положительно влиять на процесс выпайки. Почему? Как только жало прикасается к выводу с припоем, начинается передача тепла от жала к припою и выводам конденсатора. Паяльник, имеющий большую мощность, может быстро разогреться и быстро достичь необходимую температуру, а также расплавить припой.

Термовоздушная паяльная станция Accta 401

Методы демонтажа

Известно, что температура плавления припоя составляет  185-195°С. У бессвинцового припоя, который часто используют для материнских плат – приблизительно 232°С. Соответственно, температуру жала паяльника необходимо выставить на уровне 300°С. Этого будет вполне достаточно, чтобы расплавить припой и не перегреть конденсатор и соседние компоненты.

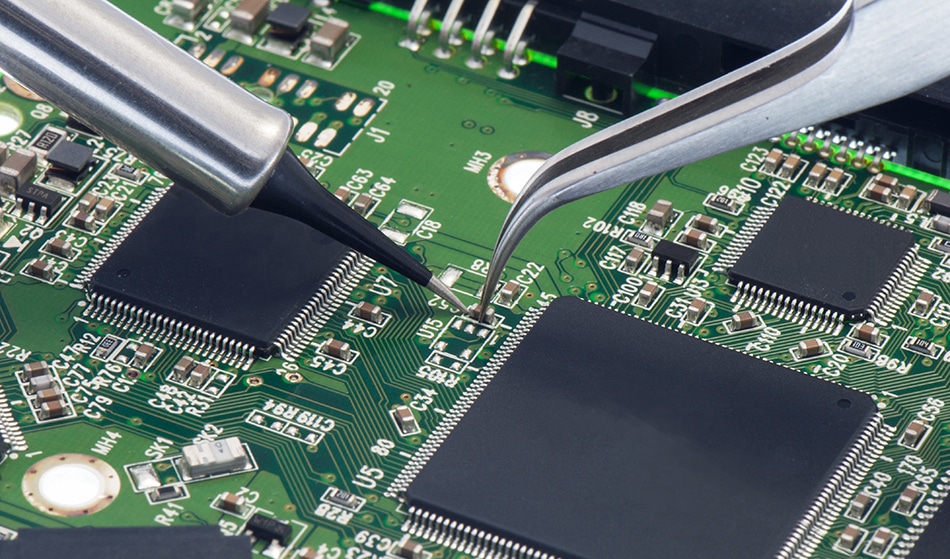

У каждого мастера есть свой метод для того, чтобы быстро выпаять конденсатор. Проще всего жалом паяльника прогреть припой в месте крепления конденсатора на плате и достать конденсатор. Рекомендуется выпаивать конденсатор из платы, поочередно нагревая один, а потом другой его вывод, по кругу, пока от припоя полностью не освободятся оба вывода. Удобно придерживать конденсатор монтажным пинцетом. Так мы защитим руки от влияния высокой температуры.

Нажимать жалом паяльника на вывод конденсатора не нужно. Как только припой расплавится, конденсатор можно легко достать, не прикладывая особых усилий.

Дело усложняется тем, что на материнских платах, как правило, используется бессвинцовый припой. Температура плавления его выше, чем обычного припоя типа  ПОС-60 или ПОС-63. Чтобы упростить задачу, берем каплю припоя на жало паяльника. И уже жалом с горячим расплавленным припоем касаемся вывода конденсатора на плате. Так мы достигаем максимального уровня прогревания, а также «разбавляем» бессвинцовый припой и искусственно снижаем температуру плавления припоя.

Материнскую плату можно дополнительно прогреть термофеном паяльной станции. Это делаем для того, чтобы припой нагрелся до температуры плавления не от комнатной температуры. Точнее, прогреть часть платы, на которой установлен неисправный конденсатор. Прогреваем равномерно и осторожно, чтобы не перегреть плату.

Удобно пользоваться вспомогательными средствами. Припой с места контакта конденсатора с платой убираем при помощи медной плетеной ленты для выпайки. Ее роль можно сравнить с губкой – лента вбирает в себя расплавленный припой не оставляя его на плате. Намочим ленту флюсом, размещаем в месте контакта, разогреваем жалом паяльника. Припой собирается на ленте, а выводы конденсатора освобождаются. Теперь можем легко вытянуть конденсатор из платы.

Следующий метод можно назвать упрощенным демонтажным паяльником. Жалом паяльника расплавляем припой, затем собираем его оловоотсосом. Оловоотсос – это трубка с узким соплом и поршнем с пружиной внутри. Мы сжимаем пружину и фиксируем в этом положении. Нажимаем на спусковую кнопку. Пружина резко возвращается в предыдущее положение и тянет поршень за собой. В трубке создается давление, которое через узкое сопло втягивает воздух вместе с расплавленным припоем внутрь.

Оловоотсос Pro’sKit 8PK-366N-G

Итак, зажимаем пружину. Разогреваем и расплавляем припой паяльником. Устанавливаем сопло оловоотсоса на припой, и жмем спусковую кнопку. Расплавленный припой под давлением, которое создает поршень, попадает во внутренний резервуар. Ножки конденсатора освобождаются. Достаем его. Остатки припоя можем также собрать лентой для выпаивания

Кстати, этот инструмент часто используют для выпаивания многовыводных компонентов. Например, микросхем в DIP-корпусах.

Выводы

Что ж, каждый из этих методов позволил нам выпаять конденсатор из платы. Работать с паяльником станции ACCTA 401 было комфортно и удобно, а дополнительные инструменты существенно облегчали выполнение работы.

Увидеть процесс в деталях можно на нашем видео:

Паяльную станцию Accta 401, а также флюс, припой и другое необходимое паяльное оборудование и расходные материалы, вы можете приобрести в магазине инструментов Masteram.

Команда Masteram

Копирование материалов с сайта masteram.com.ua разрешается только при условии указания авторства и размещения обратной текстовой ссылки на каждый скопированный контент.

Ремонт материнских плат — Электроник г. Санкт-Петербург

Главная
/
Ремонт компьютерной техники
/
Ремонт ноутбуков
/
Ремонт материнских плат

Ремонт материнских плат может быть разным — относительно простым и очень сложным, особенно, если это касается ноутбука, и подразумевает вмешательство не только квалифицированных специалистов, но и использование при ремонте специального оборудования.

Иногда достаточно сменить конденсаторы, заменить кулер или разъем ноутбука (зачастую это разъем питания или разъем USB) или выполнить другие несложные процедуры. Но случается и так, что неисправность материнки серьезная, и требуется сложный ремонт материнской платы ноутбука (пайка BGA чипов). Например, если неисправна видеокарта ноутбука, то наверняка придется менять видео чип. Соответственно, если неисправны чипы северного или южного моста ноутбука, то также производится их замена.
Но, если отпаять старый чип достаточно несложно (можно даже термофеном), то установить на его место новый — это очень кропотливая, даже ювелирная работа, так как многие элементы на плате имеют очень маленький размер и расположены очень близко друг к другу.

Сложность ремонта материнских плат заключается ещё и в том, что BGA пайка, или реболлинг — это сложная операция. При замене или реболлинге BGA чипа необходимо с высокой точностью соблюдать место установки, температуру пайки и равномерность нагрева чипа и платы (термопрофиль), чтобы не допустить термического повреждения платы (изгибы, расслоения) или отпаивания соседних элементов.

Это возможно только на специализированном паяльном оборудовании — ИК (инфра-красной) паяльной станции, и с точным соблюдением технологии пайки. Такая паяльная станция должна обеспечивать правильные технологические режимы пайки (термопрофиль), установленные производителем чипа.

Соблюдение термопрофиля для компонентов в процессе реболлинга (пайки) гарантирует качественную пропайку элементов, максимально приближенную по качеству к заводской.

Материнская плата (системная плата, Mother Board, материнка) — самый главный элемент ноутбука.
На ней находятся все чипы (микросхемы): процессор, видеокарта, северный и южный мосты, оперативная память и множество других.

Если материнская плата ноутбука неисправна

Если вышла из строя материнская плата, то хорошего здесь мало. Это дорогой ремонт, расставание с любимым ноутбуком на неопределенное время, да и просто неприятность.

При возникновении неисправностей материнской платы, крайне нежелательно пытаться самостоятельно их устранять. Конечно же многие пытаются сделать все сами (своими руками), так как в Интернете «море» специалистов, готовых в этом помочь своими советами. Хотим отметить, что после ремонта ноутбуков по советам из Интернета, как правило, все становится куда хуже.

Ремонт материнских плат требует практически доскональных познаний о том, как работает компьютер в целом. Необходимо знать каждый элемент, который расположен на материнской плате, для чего он нужен, и опять же, как он работает. По сути, вы должны быть профессиональным мастером, чтобы самостоятельно во всем разобраться. Не зная всех нюансов данного процесса, можно повредить ее еще больше. Очень часто после такого ремонта, второй раз «умирать» материнской плате просто скучно, и она подтягивает за собой видеокарту, процессор, оперативную память и так далее.

Поэтому при поломке материнской платы или чипов на ней, рекомендуем сразу же обратиться в компанию, где будет выполнен качественный, надежный ремонт материнских плат.

Приносите свой ноутбук к нам, в сервисный центр «Мастерская Электроник», и мы сможем выполнить ремонт на профессиональном уровне. Наша мастерская располагает всем необходимым оборудованием (включая профессиональную ИК паяльную станцию) для диагностики и ремонта материнских плат. Ремонт материнских плат в СПб — это наш профиль. В доказательство нашей компетенции мы даем хорошую гарантию на свою работу.
Обращайтесь к нам по любым вопросам, касающимся ноутбуков. Мы не только качественно ремонтируем ноутбуки, но и даем полезные консультации, которые обязательно вам пригодятся. И помните, что устранив проблему заранее, вы продлеваете жизнь своему компьютеру.

Не нужно искать лишних проблем, обратитесь сразу к нам, и уже в скором времени вы вернетесь к обычной жизни вместе со своим любимым компьютером.

Как паять и отпаивать соединения

Перейти к основному содержанию

• Навыки обратной пайки

• Редактировать

• Полный экран

• Опции

• История

• Скачать PDF

• Перевести

• Встроить это руководство

В это руководство внесены последние изменения. Перейдите на последнюю непроверенную версию.

Избранное

Автор: Эндрю Букхолт
(и 17 других участников)

• Избранное: 963
• Завершено: 385

Избранное руководство

Сложность

Трудно

Шаги

14

Требуемое время

Подскажите время??

Секции

1

• Как припаивать и отпаивать соединения
  14 шагов

Флаги

1

• Навыки обратной пайки

• Полный экран

• Опции

• История

• Скачать PDF

• Править

• Перевести

• Встроить это руководство

Введение

Новые поколения многих электронных устройств имеют батареи, припаянные непосредственно к материнской плате. Это делает замену батареи гораздо более сложной задачей, чем более старые модели, которые используют разъемы для подключения батареи к материнской плате. Это руководство иллюстрирует различные уровни сложности пайки и обучает технике пайки трех типов соединений, обычно встречающихся в электронных гаджетах:

Этап 1: Начало — Крупные сквозные компоненты, такие как цилиндрические конденсаторы;

Этап 7: Промежуточный — небольшие сквозные компоненты, такие как выводы батареи и резисторы; и

Шаг 11: Дополнительно — небольшие компоненты для поверхностного монтажа.

Всегда выполняйте пайку в хорошо проветриваемом помещении. Если вы паяете чувствительную электронику, убедитесь, что вы работаете в среде, защищенной от электростатического разряда (электростатический разряд), и используете инструменты, безопасные для электростатического разряда.

Детали не указаны.

1. • org/HowToDirection»>

     Для начала давайте припаяем крупный компонент к печатной плате с помощью контактных площадок для припоя.

   • С двух контактных площадок уже снят конденсатор. Каждая площадка нагревалась, в то время как конденсатор был отодвинут от платы.

   • Обратите внимание, что отверстия для пайки полностью покрыты припоем. Открытие этих отверстий, чтобы можно было продеть провод конденсатора, значительно упростит установку.

   Редактировать

2. • Чтобы открыть отверстие, забитое припоем, нагрейте контактную площадку припоя жалом паяльника. Протолкните расплавленный припой с другой стороны скобой или швейной иглой.

   • В нашем случае мы решили использовать отмычку под прямым углом. Свинцовый припой не будет прилипать к стали, поэтому можно использовать практически любую тонкую сталь.

   • Чтобы протолкнуть инструмент через отверстие, может потребоваться несколько раз нагрева подушки. Как правило, нагревайте припой ровно настолько, чтобы он расплавился, а затем удаляйте жало паяльника с контактной площадки. Чрезмерный нагрев может повредить электронные компоненты.

   Редактировать

3. • org/HowToDirection»>

     Когда инструмент полностью пройдет через отверстие, увеличьте отверстие, нагревая верхнюю сторону площадки для пайки, вдавливая инструмент.

   • Теперь оба отверстия для пайки должны быть достаточно открыты, чтобы можно было вставить оголенные выводы компонента.

   Редактировать

4. • Подготовьте компонент к пайке, удалив излишки припоя с контактов. Контакты должны быть достаточно чистыми, чтобы пройти через отверстия для припоя.

   • Проведите жалом паяльника по длине каждого контакта, чтобы стереть припой с компонента. Очищайте кончик утюга между движениями, протирая его влажной губкой.

   • Чрезмерный нагрев может повредить компоненты, поэтому не прикладывайте паяльник к компоненту на длительное время.

   Редактировать

5. • Вставьте контакты в отверстия, сделанные в площадках для пайки.

   • Для облегчения пайки слегка согните контакты, выступающие из отверстий, чтобы они держались на месте.

   Редактировать

7. • org/HowToDirection»>

     Для пайки каждого соединения:

   • Поместите жало паяльника на контактную площадку.

   • Расплавьте достаточное количество припоя на площадке для пайки, чтобы контактный провод конденсатора надежно удерживался на месте.

   • Удалите припой и жало паяльника из соединения, как только припой расплавится на контактную площадку.

   Редактировать

8. • org/HowToDirection»>

     Далее мы рассмотрим умеренно сложный процесс пайки. В нашем случае мы будем припаивать очень тонкие и тонкие выводы к печатной плате с помощью маленьких контактных площадок.

   • Маленькие электронные компоненты, включая провода, не могут рассеивать тепло так же быстро, как более крупные компоненты. Это делает их очень восприимчивыми к перегреву. Обязательно нагревайте соединение достаточно долго, чтобы расплавить припой.

   • Выводы были удалены с контактных площадок для пайки путем нагревания стыка на верхней стороне платы при вытягивании выводов с помощью пинцета.

   Редактировать

9. • org/HowToDirection»>

     Обычно припой закрывает некоторые отверстия через контактные площадки на плате. Открытие этих отверстий значительно упрощает пайку.

   • Откройте отверстия через площадки для пайки, прижав выпрямленную скобу к блокировке, одновременно нагревая ту же площадку с другой стороны платы.

   • Инструмент из третьих рук (или друг) может сильно помочь в этой процедуре.

   Редактировать

10. • После очистки всех отверстий вставьте оголенные концы проводов с помощью пинцета.

    • Чтобы провода оставались на месте, может быть полезно сначала согнуть выводы батареи, придав им окончательную форму, а затем вставить зачищенные концы в отверстия.

    Редактировать

11. • Для пайки каждого соединения:

    • Поместите жало паяльника на контактную площадку.

    • Расплавьте достаточное количество припоя на площадке для пайки, чтобы контактные выводы прочно держались на месте.

    • Удалите припой и жало паяльника из соединения, как только припой расплавится на контактную площадку.

    Редактировать

12. • В последнем разделе выводы батареи будут припаяны к контактным площадкам для поверхностного монтажа. Соединения такого типа труднее паять, потому что провод не имеет твердой точки крепления (например, сквозного отверстия), чтобы удерживать его на месте во время пайки.

    • Чтобы выпаять соединение, поместите фитиль припоя поверх имеющегося шарика припоя и нажмите на фитиль припоя паяльником.

    • Когда припой расплавится и попадет в фитиль, снимите фитиль с соединения.

    • Повторите ту же процедуру для остальных отведений.

    • Когда участок фитиля пропитается припоем, его следует обрезать и выбросить.

    Редактировать

13. • Мы рекомендуем очищать контактные площадки для поверхностного монтажа мягкой тканью, губкой или зубной щеткой и небольшим количеством медицинского спирта.

    • Чтобы наплавить небольшую каплю припоя на каждую контактную площадку:

    • Поместите жало паяльника на контактную площадку.

    • Расплавьте припой так, чтобы он образовал купол на верхней части контактной площадки.

    • Удалите и припой, и жало паяльника с площадки для пайки, как только припой расплавится на площадке.

    Редактировать

14. • org/HowToDirection»>

      Валик припоя должен иметь вид небольшого купола или полусферы. Если он плоский или неровный, просто поместите паяльник обратно на припой, чтобы снова расплавить его, а затем вытащите паяльник. Если это не сработает, может потребоваться немного больше припоя.

    Редактировать

15. • Чтобы припаять новые выводы к плате, поместите оголенный конец одного вывода на шарик припоя на соответствующей площадке для пайки.

    • Прижимайте жало паяльника к шарику припоя, пока он не расплавится.

    • org/HowToDirection»>

      Вставьте открытый конец провода в жидкий припой, пока он не окажется в центре шарика, затем выньте паяльник.

    • Продолжайте с другими соединениями таким же образом, обращая особое внимание на то, чтобы не спаять две контактные площадки вместе.

    Редактировать

Почти готово!

Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.

Заключение

Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.

Отменить: я не завершил это руководство.

Это руководство заполнили еще 385 человек.

Автор


с 17 другими участниками

Значки:
47

+44 еще значка

Просмотр статистики:

За последние 24 часа: 244

За последние 7 дней: 1 495

За последние 30 дней: 6 587

За все время: 420 311

Узнайте, как быстро паять — печатная плата, провода, распайка

Понимание того, как паять электронику, является одним из самых фундаментальных навыков, которые вы должны знать, будь то работа с платами микроконтроллеров (например, Arduino), сборка схемы или даже просто формовка. соединение между электронными компонентами. Что еще лучше в обучении пайке, так это то, что это гораздо более полезно и приятно благодаря практическому опыту.

Таким образом, в сегодняшнем уроке мы предоставим вам пошаговое руководство о том, как начать работу с пайкой. Мы рассмотрим следующее содержание:

• Введение в пайку
• Инструменты для пайки, которые вам понадобятся для начала работы
• Как пользоваться паяльником
• Как паять печатные платы
• Как паять провода
• Как для распайки

Что такое пайка и как она работает

Прежде чем мы начнем, давайте разберемся немного больше о пайке и о том, что это такое на самом деле. Что ж, пайка — это, по сути, процесс, при котором вы устанавливаете соединение между электронными компонентами, позволяя электрическому току течь от одного проводника к другому.

Пайка путем нагрева металлических проводов паяльником с последующим нанесением припоя на соединение. Припой действует как клей, после чего, плавясь, он течет по соединяемым металлам, а затем устанавливает соединение между металлами.

Какие паяльные инструменты вам нужны для начала работы?

К счастью, когда дело доходит до обучения пайке, для начала вам не потребуется много инструментов. Мы просто определим несколько абсолютно необходимых инструментов, которые вам потребуются.

• Если вы новичок в пайке и не хотите покупать каждый необходимый инструмент по отдельности, вы можете рассмотреть наш стартовый набор для пайки, в котором есть все, что вам нужно!

1.

Паяльник

Во-первых, паяльник. Паяльник используется для нагрева металлических проводов для плавления, чтобы можно было установить электрические соединения. Являясь одним из наиболее важных инструментов, используемых при пайке, он может иметь вариации в зависимости от предпочтений пользователя; Паяльный карандаш, паяльные станции и т. д.

При выборе подходящего паяльника следует учитывать следующие факторы:

1. Мощность ; В зависимости от мощности вашего паяльника, он будет определять доступную мощность. Мы рекомендуем паяльники мощностью 40–60 Вт для предотвращения потерь тепла и плохой пайки, характерных для маломощных паяльников (20–30 Вт)
2. Типы паяльников: Существует несколько типов паяльников , чаще всего это паяльные карандаши и паяльные станции
   • Паяльные карандаши дешевле и полезны для простых проектов пайки своими руками, но не обеспечивают достаточного контроля температуры жала.
   • Паяльные станции представляют собой электростанции с прикрепленным к ним карандашом, позволяющим контролировать желаемую температуру. Хотя он дороже, он обеспечивает более высокую точность пайки.
3. Жала для паяльника: Присутствует на самом конце большинства паяльников и известно как жало. Поставляется во многих вариациях, каждая из которых имеет свои преимущества, выбор зависит от цели использования
   • Коническое жало с заостренным концом, больше подходит для высокоточной пайки
   • Долотое жало с широким плоским жалом, больше подходит для пайки крупных компонентов

     Компания Seeed предлагает на ваше рассмотрение следующие паяльники.

     Мини-паяльник – Стандарт США (Shape-BC2)

     Маленький, портативный, легкий, с регулируемой температурой – это мини-паяльник. С поддержкой от 100 до 400 по Цельсию и встроенным STM32, этот паяльник также поддерживает различные режимы (спящий режим, режим предупреждения).

     Особенности:

     • Портативный и легкий. Больше удобства для пайки.
     • Простой контроль температуры
     • Спящий режим
     • Режим оповещения, при котором на экране появляется «предупреждение», когда температура превышает 400℃.
     • Жала паяльника могут быть сменными.
     • Программное обеспечение может быть переписано и запрограммировано.
     • Адаптер питания рассчитан на входное напряжение 100–240 В.

     Доступны различные паяльные жала:

     Слева направо:

     • серии TS-BC2 SEARDER TIP
     • TS-C4 SERVER SERDER TIP
     • TS-C4 SERVER SEARDER TIP

     TS-C4 SERDER SEARDER TIP

     96666666666966

     • TS-C4. Жало паяльника (самое тонкое)
     • Жало паяльника серии TS-KU (широкое плоское жало)

     2. Латунь или обычная губка

     Далее вам понадобится латунь или обычная губка. Целью использования любого из них является поддержание чистоты жала паяльника за счет удаления образующегося окисления. Важно, чтобы не образовалось окисление, иначе жало паяльника станет черным.

     Вы можете использовать либо латунную, либо обычную губку, но мы настоятельно рекомендуем использовать латунь в качестве:

     • Обычная губка может привести к сокращению срока службы вашего паяльника из-за расширения и сжатия
       • Даже смачивая губку, она

     3. Подставка для паяльника

     Ну и следующая в этом списке подставка для паяльника. Это может показаться простым, но это полезная пайка, которую необходимо иметь. Вместо того, чтобы ставить паяльник на стол во время использования, что представляет опасность возгорания из-за его высокотемпературного жала, как насчет размещения его на подставке, которая помогает предотвратить это!

     Подставка для паяльника доступна на Seeed:

     Мини-подставка для паяльника с губкой

     Эта мини-подставка для паяльника всего за 0,90 долл. США позволяет не только разместить паяльник, но и благодаря прилагаемой пене, которую можно чистить. чаевые при использовании, а также!

     4. Припой

     Переходим к тому, что вам обязательно понадобится при пайке, а именно к припою. Припой — это материал из металлического сплава, обернутый вокруг цилиндра, который используется вместе с паяльником для установления соединения между электронными компонентами.

     Наиболее часто используемый тип припоя изготавливается из сплава олова и меди из-за проблем со здоровьем, связанных с использованием припоя со свинцово-канифольным сердечником.

     ПРИМЕЧАНИЕ. Обратите внимание, что вы можете встретить другой тип припоя, называемый припоем с кислотным сердечником. Этот вид припоя используется для сантехники и не подходит для ваших электронных компонентов и схем.

     5. Оборудование для обеспечения безопасности

     И последнее, что нам необходимо для пайки, это оборудование для обеспечения безопасности. Что ж, с паяльниками, достигающими температуры, которая может привести к ожогам или повреждениям, обеспечение вашей защиты с помощью защитного оборудования является абсолютно необходимым.

     К такому защитному оборудованию относятся:

     • Защитные очки (например, защитные очки) для предотвращения случайных брызг горячего припоя
     • Вытяжка дыма для предотвращения попадания вредного дыма припоя в глаза/легкие помещение с плохой вентиляцией)

     Как пользоваться паяльником (лужение жала)

     Подобно духовке перед использованием, вы должны сначала «предварительно нагреть» паяльник перед любым использованием. Этот процесс называется лужением, благодаря чему вы можете не только улучшить теплопередачу, но и защитить жало паяльника. Вот как вы можете начать это делать:

     • Шаг 1: Убедитесь, что выбранное жало паяльника плотно прикручено.
     • Шаг 2: Включите паяльник и дайте ему нагреться. с помощью паяльной станции или станции с регулируемой температурой
     • Шаг 3: Протрите жало губкой или латунью для очистки
     • Шаг 4: Одной рукой держите паяльник, а другой – припой . Теперь приступайте к контакту жала паяльника с припоем и убедитесь, что припой плавится

     Как впаять светодиод в печатную плату за 4 простых шага

     У вас есть все необходимое для пайки? А пока, чего вы так долго ждали, давайте пройдемся по краткому руководству о том, как припаять светодиод к печатной плате.

     Что вам понадобится:

     • Печатная плата
     • 8-мм RGB светодиодная лампа с общим катодом (10 шт.) и отогните провода наружу под углом 45′
     • Шаг 2: Включите паяльник и коснитесь кончиком паяльника медной площадки и светодиодного вывода.
   • Шаг 3: Продолжайте держать паяльник на медной площадке и выводе светодиода. Теперь поднесите припой и прикоснитесь им к соединению
     • Убедитесь, что вы не касаетесь припоем непосредственно жала паяльника
   • Шаг 4: Теперь снимите паяльник и дайте припою остыть естественным образом. После этого отрежьте лишние выводы светодиода

   После выполнения вышеуказанных шагов ваша печатная плата должна выглядеть примерно так:

   Как спаять провода вместе за 5 простых шагов

   Теперь, когда вы поняли, как паять светодиод в печатную плату, пришло время для нашего следующего урока — Как спаять провода вместе. Для этого урока рекомендуется использовать руки для пайки или зажимные приспособления, чтобы было проще.

   • Шаг 1: Снимите изоляцию с обоих концов проводов, которые вы спаиваете вместе. . Задержите его там на 3-4 секунды.
   • Шаг 3: После того, как конец проволоки будет полностью покрыт, повторите шаги 1 и 2 для другой проволоки. это с жалом паяльника
   • Шаг 5: Выньте паяльник и дайте припою остыть естественным путем

   Ваши провода должны выглядеть примерно так после выполнения вышеуказанных шагов:

   Как отпаять за 4 простых шага

   Теперь, когда мы научились паять светодиод на печатной плате и провода, мы перейдем к последнему уроку для сегодняшнего поста; Распайка.

   Допустим, вы недавно припаяли электронный компонент и хотите просто его снять. Что ж, к счастью, в мире пайки есть фитиль для демонтажа, который позволяет вам это делать!

   Фитиль для удаления припоя

   Приведенный выше фитиль для удаления припоя имеет длину 1,5 м и ширину 3,0 мм. Его можно использовать, выполнив следующие шаги:

   • Шаг 1: Поместите фитиль для удаления припоя на удаляемый припой, затем надавите на фитиль для удаления припоя нагретым жалом паяльника, припой впитается.
   • Шаг 2: Снимите фитиль для удаления припоя после того, как припой впитается.
