Как определить фазировку в трехфазной цепи

Часто на объектах электроснабжения приходится решать задачу проверки чередования фаз, а также производить фазировку. Обычно эти задачи входят в комплекс работ по согласованию параллельной работы трансформаторов. Хочется поделиться небольшой историей, в которой будут затронуты темы чередования фаз в трехфазной сети и правильной фазировки, а также приборы и методы, использующиеся при этом. Работы были завершены успешно.




Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

  • Порядок следования фаз нормы для поставщика
  • 3 проверенных способа определения фазы и нуля без приборов. Как проверить фазировку мультиметром
  • Фазировка электрической линии как считать
  • Фазировка электрической линии
  • Как определить фазу и ноль: обзор способов. Определитель фазы
  • Что такое порядок чередования фаз в трехфазной сети
  • Как определить где фаза

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Трехфазные цепи — Задача 1. Расчет трехфазной цепи соединенной звездой

Порядок следования фаз нормы для поставщика



Чтобы сделать фазировку электрической линии, нужно иметь соответствующий опыт и знания Сфазировать генератор или электродвигатель поможет фазометр или по-другому фазоуказатель. Однако, его непросто найти в магазинах или же просто нет смысла покупать его для одного раза использования. Для кабельных проводов обязательно нужно знать фазы ввода, иначе может произойти короткое замыкание. При правильности определения считать напряжение будет гораздо удобнее.

Что такое фазирование, и как определить фазы, как пользоваться мультиметром и сделать такой прибор дома — обо всех нюансах ниже.

Фазирование или фазировка — это уточнение аналогичности фаз под током каждой из 3 линий. Сфазированные обмотки согласуются, что обеспечивает правильную работу разных электрических приборов. Проверка чередования фаз обязательно проводится при применении трехфазных электродвигателей с использованием переменного тока. Однако, цветовая маркировка не всегда гарантия правильного расположения фаз, ведь далеко не все производители придерживаются таких норм.

Иногда на разных концах кабеля можно встретить различные цвета, поэтому идеальным и самым надежным способом определить, где какая фаза, является использование прозвонки жил. Для этого лучше всего подходит механизм вычисления последовательности фазировки, то есть определитель. Он предназначен для обнаружения фазировки, в которой напряжение отстает от значения в фазе. Взятая для начала отсчета точка этого отставания нужна, чтобы правильно подключить к сети, приборы, которые требуют соблюдения последовательности чередования фаз.

Нередко такие определители делают самостоятельно в домашних условиях. При подключении такого определителя к 3-фазной сети, из-за вставленного конденсатора в каждой фазе, меняется напряжение, поэтому лампы накаливания светятся по-разному. По интенсивности свечения ламп можно судить о принадлежности оставшихся двух проводов к оставшимся фазам. При подключении данного элемента для вычисления чередования фазировки при обесточенной трехфазной сети, в качестве средней выбирается линия В.

По отношению к этой фазе, 1 из не подсоединенных проводов, например, А, будет опережающим. То есть, напряжение в ней будет опережать значение в фазе В. А последняя фаза С будет отстающей, в ней напряжение будет отставать от В. Схема такого подключения выглядит следующим образом.

При подаче на определитель напряжения, одна из светоисточников будет гореть ярче, а другой хуже. Линия, где диод горит ярче, является отстающей. Фаза, где лампа горит наполовину, является опережающей. В некоторых случаях, определять фазы в трехфазной цепи не нужно. Например, если к трехфазной сети подключен такой же двигатель, то он способен вращается в обе стороны. Чтобы изменить направление, нужно поменять местами любые 2 фазы. Также можно равномерно распределить нагрузку на все фазы, чтобы избежать перекоса.

Если условно обозначить разные линии в любой 3-фазной сети, как буквы А, В, С, то можно выделить такие варианты их чередования:. В случае подключения оборудования к 3-фазной линии с силовым проводом, порядок следования фаз можно проверить, не используя специальные приборы. В таком случае смотрят на разноцветную либо цифирную маркировку изоляции проводов.

Также нужно отметить, что на практике маркировка изоляцией может оказаться не самым точным критерием. Ведь, не все производители гарантируют совпадение цвета изоляции в начале и в конце кабеля. Если вы не знаете, как определить фазы в трехфазной цепи, то стоит обратиться к профессиональному электрику. Добиться самых правильных показаний может метод прозвонки кабеля.

Например, использование 2 теле-трубок. Также существует парные гарнитуры, которая снабжена наушниками, а также зажимами, или специально предназначенные для использования фазирования.

Еще можно использовать мегомметр. Такая операция выполняется перед подключением в параллельную работу 2 и более линий, которые работают независимым способом. Еще от обновленного генератора, после капремонта, во время которого могла поменяться схема присоединения статора к сети. Проверить одноименность или расцветку фазных проводников обязательно нужно.

Ведь в последствии их нужно будет соединить. Проверяется совпадение по линии одинаковых токов, а именно отсутствие углового сдвига. Только при получении положительных результатов во время фазировки, генераторы либо трансформаторы работают параллельно и подключаются на одновременную работу.

Это также называется способом асимметричных компонентов. Подробнее, элемент определения асимметричных электронных компонентов. Он основан на разложение несимметричной системы на 3 симметричные: прямая, обратная, нулевая. Этот способ определения удачно применяется, чтобы рассчитать несимметричные режимы 3-фазной линии, либо возникновения замыкания цепи. Фазоуказатель помогает определить прямую последовательность фаз, что нужно для работы некоторых устройств.

При необходимости, можно легко изменить последовательность фаз. Фазировка электрической линии обязательно выполняется при работе с электрическими приборами, генераторами, трансформаторами. Удобнее всего определить, где какая фаза, используя указатель очередности. Этот индикатор можно сделать своими руками, и он будет успешно определять фазы.

С каждого трансформатора питались сборные шины 1 и 2 секций 0,4 кВ. Между сборными шинами 1 и 2 секций был предусмотрен межсекционный автоматический выключатель.

При пусконаладочных работах решили попробовать включить оба трансформатора на параллельную работу. При включении произошло короткое замыкание, при котором сработала защита сразу на двух вводных автоматических выключателях. Стали разбираться. Условия включения трансформаторов на параллельную работу были соблюдены, но не все.

Пришли к выводу, что не была соблюдена фазировка шин двух секций В. Чуть позже выяснилось, что фазировку они проводили с помощью фазоуказателя ФУ-2 на каждой секции и в обоих случаях прибор показал прямую последовательность фаз. Порядок чередования фаз следования фаз в трехфазной системе напряжений можно проверить с помощью переносного индукционного фазоуказателя типа ФУ Вот так он выглядит. Если все три обмотки включить в сеть трехфазного напряжения, то они образуют в пространстве вращающееся магнитное поле, которое приводит во вращение алюминиевый диск.

Алюминиевый диск имеет фон черно-белого цвета. Направление магнитного поля и алюминиевого диска зависит исключительно от порядка чередования следования фаз питающего трехфазного напряжения. Фазоуказатель ФУ-2 предназначен для включения в сеть трехфазного напряжения от 50 до В. Время его включения ограничивается временем 5 секунд. При нажатии на кнопку она находится сбоку диск начнет вращаться ту или иную сторону. На моем испытательном стенде имеется источник трехфазного напряжения.

Порядок чередования фаз мне неизвестен. Нажимаем на кнопку и смотрим куда начал вращаться диск прибора. Диск начал вращаться в обратную сторону — против стрелки.

Это значит, что трехфазное напряжение на испытательном стенде имеет обратную последовательность фаз, то есть фазы следуют друг за другом в следующих трех вариантах: СВА, АСВ или ВАС. Чтобы изменить обратную последовательность фаз на прямую, достаточно поменять местами две любые фазы. Меняю местами две крайние фазы справа на стенде и снова провожу измерение.

Теперь диск фазоуказателя начал вращаться в одну сторону со стрелкой. Это значит, что теперь трехфазное напряжение на испытательном стенде имеет прямую последовательность фаз, то есть фазы следуют друг за другом в следующих трех вариантах: АВС, ВСА или САВ. Чередование фаз необходимо проверять для правильного подключения трехфазных двигателей.

При прямом подключении фаз они будут вращаться в одном направлении, а при обратном — в другом. Также чередование фаз необходимо учитывать при подключении счетчиков электрической энергии. Особенно, это относится к счетчикам индукционного типа. Забыл упомянуть про реле контроля фаз типа ЕЛ, которое контролирует и срабатывает при нарушении чередования фаз.

С помощью фазоуказателя нельзя определить, где именно находится фаза А, В или С. Вот в этом и была ошибка электромонтажников, у которых на 1 и 2 секциях В совпала последовательность фаз, а сами фазы по одноименности не совпали, поэтому при включении на параллельную работу трансформаторов случилось короткое замыкание, так как Во избежание подобных ошибок фазировку 1 и 2 секций 0,4 кВ необходимо было проводить с помощью поверенных указателей напряжения УНН или мультиметра, а не с помощью фазоуказателя, который показывает только последовательность фаз питающего напряжения:.

В следующих статьях мы поговорим о правильности проведения фазировки. Подписывайтесь на новости сайта, чтобы не пропустить выпуски новых статей. Фазировка — согласование электрических фаз между собой по полярности и направлению чередования при подключении.

Правильно сфазированные обмотки соединяются в звезду и треугольник. Схемы электрических соединений нейтралей электрических машин. Под фазировкой, в обычном смысле слова, понимают подключение трёх-фазного источника питания к трёх-фазному потребителю, где принципиально важно соблюдение чередования фаз.

Например, при неправильном подключении трёх-фазных электродвигателей, они начинают вращение в обратную сторону, что приводит к нарушению технологического цикла, в котором используются эти электродвигатели в качестве приводов. Фазировкой электроаппарата или электрической машины называют правильное соединение обмоток трёх-фазного электроаппарата между собой для обеспечения правильного функционала.

Так, например, фазировкой системы освещения называют правильно сфазированное подключение осветительных приборов к трёх-фазной осветительной сети для обеспечения симметрии нагрузки, работы осветительного прибора на нужном уровне напряжения и т.

При сборе схемы подключения трёх-фазного генератора неправильная фазировка его обмоток между собой приведёт к тому, что токи между обмотками будут достигать значений близких к значениям токов короткого замыкания.

Трехфазный генератор состоит из трёх разных обмоток, сдвинутых относительно друг друга на угол градусов. Соответственно, для совместной работы их нужно сфазировать. При подключении таких потребителей к трёхфазной сети, как ламп, электрических печей и другой активной нагрузки фазировка не важна.

Однако, при подключении к трехфазной сети групп таких электроприборов следует выполнить некоторые мероприятия, которые можно отнести к фазировке.

3 проверенных способа определения фазы и нуля без приборов. Как проверить фазировку мультиметром

Чтобы сделать фазировку электрической линии, нужно иметь соответствующий опыт и знания Сфазировать генератор или электродвигатель поможет фазометр или по-другому фазоуказатель. Однако, его непросто найти в магазинах или же просто нет смысла покупать его для одного раза использования. Для кабельных проводов обязательно нужно знать фазы ввода, иначе может произойти короткое замыкание. При правильности определения считать напряжение будет гораздо удобнее. Что такое фазирование, и как определить фазы, как пользоваться мультиметром и сделать такой прибор дома — обо всех нюансах ниже. Фазирование или фазировка — это уточнение аналогичности фаз под током каждой из 3 линий. Сфазированные обмотки согласуются, что обеспечивает правильную работу разных электрических приборов.

Как определить фазу и ноль мультиметром Главное, что вы должны знать: у При фазировке трехфазных цепей встречаются различные варианты.

Фазировка электрической линии как считать

Содержание: Небольшое вступление Что собой представляет чередование фаз? Когда нужно учитывать порядок? Работы были завершены успешно. В итоге имелась следующая схема электроснабжения. Собственно сами трансформаторы, вводные выключатели, секционные разъединители, две секции шин. Успешно, как считали монтажники, прошли пусконаладочные работы. Стали включать оба трансформатора на параллельную работу и получили короткое замыкание. Естественно, монтажники утверждали, что произвели проверку чередования фаз с обоих источников и все совпадало. Но, о фазировке не было сказано ни слова.

Фазировка электрической линии

Главное, что вы должны знать: у обычного цифрового мультиметра, нет отдельного режима для определения фазы или нуля, узнать это можно лишь увидев на экране величину напряжения или не увидев его. По большому счету, принцип определения фазы тестером, схож с работой обычной индикаторной отвертки, где фаза определяется по свечению встроенной лампы, которая загорается только при наличии цепи фаза — сопротивление — лампа — ёмкость человек. Ток, с фазы, протекающий через такую индикаторную отвертку, проходит через высокое сопротивление, встроенное в индикатор, затем также через лампу в ней, а потом попадает в ёмкость — в качестве которой выступает человек для этого мы и касаемся задней стороны индикаторной отвертки при определении и только при наличии всех участников такой цепи, лампа будет гореть. В первую очередь, перед тем как искать фазу мультиметром, необходимо проверить его работоспособность, а именно работу режима вольтметра — определения напряжения переменного тока.

Если фазы имеют порядок АВС, то такое следование фаз называется прямым чередованием.

Как определить фазу и ноль: обзор способов. Определитель фазы

Трехфазная система. Под трехфазной системой э. На рис. Обмотки, в которых получается переменная э. По обмотке ротора проходит постоянный ток, создавая магнитное поле.

Что такое порядок чередования фаз в трехфазной сети

Большинство трехфазных электродвигателей и других устройств учитывают такой параметр, как чередование фаз. На практике, несоответствие данного параметра изначальным настройкам может привести к различным аварийным ситуациям, некорректной работе электрических приборов и к травмированию персонала. Под чередованием фаз следует понимать последовательность, в которой напряжение нарастает в каждой из них. Во всех трехфазных цепях напряжение представляет собой синусоидальную кривую. Это означает, что фазы чередуются в порядке A, B, C.

Применение чередования фаз и фазировки в трехфазных сетях. Однако можно определить одноименные фазы мультиметром или любым.

Как определить где фаза

Главное, что вы должны знать: у обычного цифрового мультиметра, нет отдельного режима для определения фазы или нуля, узнать это можно лишь увидев на экране величину напряжения или не увидев его. По большому счету, принцип определения фазы тестером, схож с работой обычной индикаторной отвертки, где фаза определяется по свечению встроенной лампы, которая загорается только при наличии цепи фаза — сопротивление — лампа — ёмкость человек. Ток, с фазы, протекающий через такую индикаторную отвертку, проходит через высокое сопротивление, встроенное в индикатор, затем также через лампу в ней, а потом попадает в ёмкость — в качестве которой выступает человек для этого мы и касаемся задней стороны индикаторной отвертки при определении и только при наличии всех участников такой цепи, лампа будет гореть.

Многопроводная шестипроводная трёхфазная система переменного тока изобретена Николой Теслой. Значительный вклад в развитие трёхфазных систем внёс М. Доливо-Добровольский , который впервые предложил трёх- и четырёхпроводную системы передачи переменного тока, выявил ряд преимуществ малопроводных трёхфазных систем по отношению к другим системам и провёл ряд экспериментов с асинхронным электродвигателем. В трёхфазных системах угол сдвига равен градусам.

Между сборными шинами 1 и 2 секций был предусмотрен межсекционный автоматический выключатель. При пусконаладочных работах решили попробовать включить оба трансформатора на параллельную работу.

Для отыскания фазного провода или клеммы в розетке, вам понадобится один из приборов — индикаторная отвертка или мультиметр. Контрольная отвертка по внешнему виду очень похожа на обычную, за исключением своей внутренней начинки. Не советую использовать жало отвертки для откручивания или завинчивания винтов. Именно это чаще всего и приводит ее к выходу из строя. Не перепутайте индикаторную отвертку с отверткой для прозвонки. Последняя в своей конструкции имеет батарейки.

Фазировка — согласование электрических фаз между собой по полярности и направлению чередования при подключении. Правильно сфазированные обмотки соединяются в звезду и треугольник. Схемы электрических соединений нейтралей электрических машин.



Как проверить фазировку мультиметром

Что такое порядок чередования фаз в трехфазной сети

Прямое и обратное чередование фаз

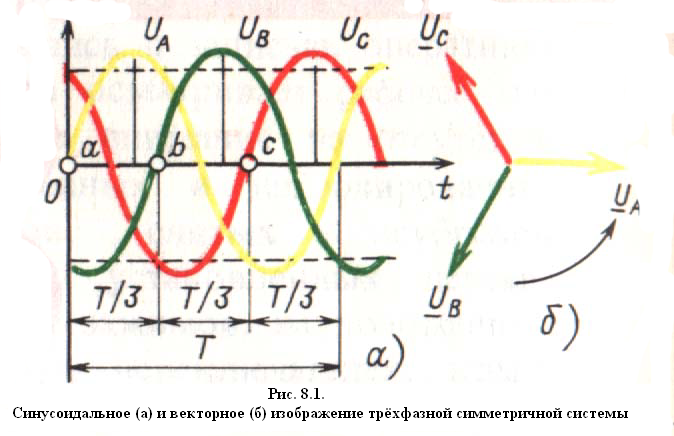

Трехфазный переменный ток графически представляет собой три фазы в виде чередующихся синусоид на оси Х, сдвинутых по отношению друг к другу на 120°. Первую синусоиду можно представить как фазу А, следующую синусоиду как фазу B, сдвинутую на 120° относительно фазы А, и третью фазу C, также сдвинутую на 120° по отношению к фазе В.

Графическое отображение сдвига фаз на 120° трехфазной сети

Если фазы имеют порядок АВС, то такое следование фаз называется прямым чередованием. Следовательно, порядок фаз СВА будет означать обратное чередование. Всего возможно три прямых чередования фаз ABС, BCА, CАВ. Для обратного чередования фаз порядок будет выглядеть как CВА, BAC, ACB.

Проверить чередование фаз трехфазной сети можно фазоуказателем ФУ — 2. Он представляет собой небольшой корпус, на котором имеются три зажима для подключения трех фаз сети, алюминиевого диска с черной точкой на белом фоне и три обмотки. Принцип действия у него аналогичен работе асинхронного электродвигателя.

Если подключить фазоуказатель к трем фазам и нажать кнопку на корпусе, то диск начнёт вращаться в одну из сторон. Когда вращение диска совпадает со стрелкой на корпусе, тогда фазоуказатель показывает прямое чередование фаз, вращение диска в обратном направлении указывает на обратное чередование фаз.

Электрическая схема фазоуказателя ФУ-2

В каких случаях необходимо знать порядок чередования фаз. Во-первых, если дом подключен к трехфазной сети и установлен индукционный электросчётчик, тогда нужно соблюдать на нем прямое чередование фаз. При неправильном подключении такого электросчетчика возможен его самоход, что даст неправильные показания в сторону увеличения расхода электроэнергии.

Также, если в доме используются асинхронные электродвигатели, то направление вращения ротора будет зависеть от порядка чередования фаз. Меняя чередование фаз на асинхронном электродвигателе можно изменить направление вращения ротора в нужную сторону.

Что такое фазировка трехфазной сети

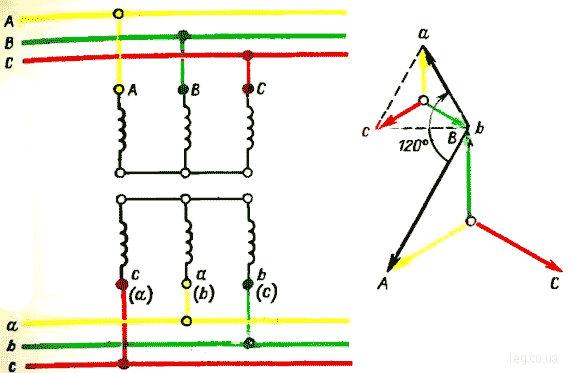

Фазировку трех фаз проводят в трансформаторных подстанциях при параллельном подключении трансформаторов. Подключение двух трансформаторов к одной трехфазной сети осуществляется межсекционными автоматическими выключателями. Проверить одноименные фазы фазоуказателем не представляется возможным.

Однако можно определить одноименные фазы мультиметром или любым вольтметром с пределом измерения 500 В. При проведении фазировки, нужно соблюдать все меры безопасности и заранее проверить на работоспособность мультиметр. Перед нахождением одноименных фаз важно определить наличие фазного напряжения относительно «земли» на всех шинах (на случай обрыва).

Проверка на обрыв и нахождение одноименных фаз в трехфазной сети

Далее, работая в резиновых перчатках, замеряют линейные напряжения на шинах разных трансформаторов. Если найдены шины, напряжение между которыми около нуля, то такие шины имеют одноименные фазы и их отмечают. Следом находят остальные две пары одноимённых шин и также отмечают.

Если напряжения между всеми шинами разных трансформаторов ниже линейного 380 В, но значительно отличаются от нуля, то фазировать такие трансформаторы нельзя, т. к. они имеют разные схемы соединения. Найденные одноимённые шины соединяют на разъединителях для параллельной работы.

Отличие фазного и линейного напряжения в трехфазной сети

Когда трансформатор имеет различные напряжения, при одинаковых схемах соединений, их подгоняют переключателем отводов обмоток трансформаторов до номинального значения. Фазировку высоковольтных линий проводят специальными высоковольтными индикаторами УВНФ.

Источник: electricavdome. ru

Проверка чередования фаз силовых кабелей

Простые способы фазировки кабеля

Простейшим способом отыскания в конце кабеля токоведущих жил, соответствующих определенным фазам его начала, является способ проверки «прозвонки» жил кабелей при помощи телефонных трубок, например при проверке силовых кабелей, прокладываемых между различными помещениями станций и подстанций. Схема присоединения телефонных трубок показана на рисунке 1.

В качестве одного из проводов для установления связи используют заземленные конструкции (заземленную металлическую оболочку кабеля), к которым подсоединяют телефонные трубки. Далее, с одной из сторон кабеля провод от батарейки соединяют с токоведущей жилой (допустим, фазой С).

Схема присоединения телефонных трубок при фазировке кабеля

С другой стороны кабеля вторым проводом от телефонной трубки поочередно касаются токоведущих жил, каждый раз подавая голосом сигнал в трубку. Найдя жилу, по которой будет получен отзыв проверяющего, ее помечают как фазу С и в том же порядке продолжают поиск других жил. Вместо обычных телефонных трубок целесообразно применение телефонных гарнитуров, пользование которыми освобождает руки проверяющих для работы.

Для проверки чередования фаз достаточно широко используют мегаомметр, схема включения которого показана на рисунке 2. Для этого поочередно заземляют жилы в начале кабеля, а в конце производят измерение сопротивления изоляции жил относительно земли.

Схема присоединения мегаомметра при фазировке кабеля

Заземленную жилу обнаруживают по показаниям мегаомметра, так как сопротивление ее изоляции на землю будет равно нулю, а двух других жил — десяткам и даже сотням мегаом.

При этом способе проверки трижды устанавливают и снимают заземления. Кроме того, персонал, находящийся у концов кабеля, должен иметь между собой связь, чтобы координировать свои действия. Все это относится к недостаткам такого способа проверки.

Более совершенным способом фазировки кабеля является способ измерений по схеме, приведенной на рисунке 3.

Одну из трех жил кабеля (назовем ее фазой А) жестко соединяют с заземленной оболочкой, другую жилу (фазу С) заземляют через сопротивление 8—10 МОм В качестве сопротивления обычно используют трубку с резисторами указателя УВНФ. Третью жилу (фазу В) не заземляют, она остается свободной. С другого конца кабеля мегаомметром измеряют сопротивление жил относительно земли.

Очевидно, что фазе А будет соответствовать жила, сопротивление которой на землю равно нулю, фазе С — жила, имеющая сопротивление на землю 8 — 10 МОм, и фазе В — жила с бесконечно большим сопротивлением.

Схема присоединения мегаомметра и дополнительного резистора при фазировке кабеля

Техника безопасности при производстве фазировки кабелей

По условиям безопасности при производстве фазировки кабелей фазировка производится только на отключенной со всех сторон кабельной линии. При этом должны быть приняты меры против подачи на кабель рабочего напряжения. Перед началом фазировки при помощи мегаомметра весь персонал, находящийся вблизи кабеля, предупреждается о недопустимости прикосновения к токоведущим жилам.

Соединительные провода от мегаомметра должны иметь усиленную изоляцию (например, провод типа ПВЛ). Присоединение их к токоведущим жилам производится после того, как кабель будет разряжен от емкостного тока. Для снятия остаточного заряда кабель заземляют на 2—3 мин.

Проверка чередования фаз силовых кабелей по расцветке изоляции жил

Токоведущие жилы силовых кабелей с изоляцией из пропитанной бумаги расцвечивают навитыми на их изоляцию лентами цветной бумаги. Одну из жил, как правило, опоясывают красной лентой, другую — синей, а изоляцию третьей специально не расцвечивают — она сохраняет цвет кабельной бумаги.

При изготовлении кабелей жилы скручивают между собой так, что на протяжении одного шага скрутки каждая жила меняет свое положение в площади сечения, делая один оборот вокруг оси кабеля. Рассматривая площади сечений с обоих концов кабеля, можно обнаружить, что по отношению к наблюдателю фазы в сечениях чередуются в разных направлениях. Эти особенности конструкции кабелей учитывают при фазировке и соединении жил.

Чередования фаз в сечениях кабеля. Стрелками показаны направления обхода фаз.

Допустим, что необходимо произвести фазировку и соединение жил двух концов трехфазного кабеля. Фазировка в данном случае элементарно проста. Она заключается в том, что из шести жил выбирают пары, имеющие одинаковую расцветку. Эти жилы замечают и готовят к соединению. Для соединения необходимо, чтобы оси жил одинаковой расцветки совпадали, а направление чередования фаз в площади сечения одного конца кабеля было зеркальным отражением другого.

Некоторые варианты чередования расцвеченных жил в сечениях двух кабелей: а — соединение жил одинакового цвета возможно; б — то же после поворота сечения на 180°; в — соединение трех жил по их цветам невозможно.

При укладке кабелей в траншею вероятность совпадения осей жил невелика. Чаще всего фазы одного цвет а оказываются повернутыми относительно друг друга на некоторый угол, значение которого может доходить до 180°.

Кабели с несовпадающими осями одинаково расцвеченных жил при монтаже (или ремонте) подкручивают вокруг оси, пока не будет зафиксировано точное совпадение осей жил. Однако сильное подкручивание не безопасно. Оно вызывает механические напряжения в защитных и изоляционных покровах кабелей и влечет за собой снижение надежности в работе.

Для того чтобы по цвету совпали все соединяемые между собой жилы, направления чередований фаз в сечениях кабелей должны быть противоположными. Это проверяется заранее, до укладки кабеля в траншею, если на его концах отсутствуют метки с указанием направления чередования фаз. Заметим, что у кабелей с чередованием фаз, направленным в одну сторону, по цвету совпадает только одна жила, а две другие не могут совпадать.

Преимущество способа соединения кабелей одинаково расцвеченными жилами состоит в том, что фазировка здесь не является самостоятельной операцией, она выполняется в ходе самих работ, а процесс прокладки, ремонта и эксплуатации кабелей приобретает более стройную систему и требует меньших трудозатрат.

Проверка чередования фаз силовых кабелей прибором ФК-80

Для фазировки на две жилы кабеля на питающем его конце накладываются два излучателя: на фазу А — излучатель непрерывного сигнала И1, на фазу В — излучатель прерывистого сигнала И2, фаза С остается свободной. Заземление с кабельной линии не снимается — оно не мешает проведению фазировки. На время фазировки или задолго до этого прибор ФК-80 включается в сеть 220 В. Излучатели наводят в жилах кабеля соответствующие ЭДС. На другом конце линии телефонные трубки подсоединяют одним проводом к заземлению (заземленной оболочке кабеля), а другим проводом поочередно касаются токоведущих жил кабеля.

Применение прибора ФК-80 при фазировке кабеля

Принадлежность жилы кабеля той или иной фазе определяется по характеру звука в телефонных трубках. Если будет услышан непрерывный сигнал — трубки подключены к фазе А, прерывистый — к фазе В и отсутствие звука укажет, что трубки подключены к фазе С. Наводимая в жилах кабеля ЭДС звуковой частоты (ее значение не превышает 5 В) не является помехой для выполнения ремонтных работ на кабельной линии.

Источник: electricalschool.info

Что такое чередование фаз и как его проверить?

Небольшое вступление

Попалась на глаза история о монтаже электрооборудования, а именно двух масляных трансформаторов. Работы были завершены успешно. В итоге имелась следующая схема электроснабжения. Собственно сами трансформаторы, вводные выключатели, секционные разъединители, две секции шин. Успешно, как считали монтажники, прошли пусконаладочные работы. Стали включать оба трансформатора на параллельную работу и получили короткое замыкание. Естественно, монтажники утверждали, что произвели проверку чередования фаз с обоих источников и все совпадало. Но, о фазировке не было сказано ни слова. А зря! Теперь давайте разберемся подробно, что же пошло не так.

Что собой представляет чередование фаз?

Как известно, в трехфазной сети присутствует три разноименные фазы. Условно они обозначаются как А, В и С. Вспоминая теорию, можно говорить что синусоиды фаз смещены относительно друг друга на 120 градусов. Так вот всего может быть шесть разных порядков чередования, и все они делятся на два вида – прямое и обратное. Прямым чередованием считается следующий порядок – АВС, ВСА и САВ. Обратный порядок будет соответственно СВА, ВАС и АСВ.

Чтобы проверить порядок чередования фаз можно воспользоваться таким прибором, как фазоуказатель. О том, как пользоваться фазоуказателем, мы уже рассказывали. Конкретно рассмотрим последовательность проверки прибором ФУ 2.

Как выполнить проверку?

Сам прибор (предоставлен на фото ниже) представляет собой три обмотки и диск, который вращается при проверке. На нем нанесены черные метки, которые чередуются с белыми. Это сделано для удобства считывания результата. Работает прибор по принципу асинхронного двигателя.

Итак, подключаем на выводы прибора три провода от источника трехфазного напряжения. Нажимаем кнопку на приборе, которая расположена на боковой стенке. Увидим, что диск начал вращаться. Если он крутится по направлению нарисованной на приборе стрелки, значит, чередование фаз прямое и соответствует одному из вариантов порядка АВС, ВСА или САВ. Когда диск будет вращаться в противоположную стрелке сторону, можно говорить об обратном чередовании. В таком случае возможен один из таких трех вариантов – СВА, ВАС или АСВ.

Если возвращаться к истории с монтажниками, то все что они сделали – это лишь определение чередования фаз. Да, в обоих случаях порядок совпал. Однако нужно было еще проверить фазировку. А ее невозможно выполнить с помощью фазоуказателя. При включении были соединены разноименные фазы. Чтобы узнать где условно А, В и С, нужно было применить мультиметр или осциллограф.

Мультиметром измеряется напряжение между фазами разных источников питания и если оно равно нулю, то фазы одноименные. Если же напряжение будет соответствовать линейному напряжению, то они разноименные. Это самый простой и действенный способ. Более подробно о том, как пользоваться мультиметром, вы можете узнать в нашей статье. Можно, конечно, воспользоваться осциллографом и смотреть по осциллограмме какая фаза от какой отстает на 120 градусов, но это нецелесообразно. Во-первых, так на порядок усложняется методика, и во-вторых такой прибор стоит немалых денег.

На видео ниже наглядно показывается, как проверить чередование фаз:

Когда нужно учитывать порядок?

Проверить чередование фаз нужно при эксплуатации трехфазных электродвигателей переменного тока. От порядка фаз будет меняться направление вращения двигателя, что иногда бывает очень важно, особенно если на участке находится много механизмов, использующих двигатели.

Также важно учитывать порядок следования фаз при подключении электросчетчика индукционного типа СА4. Если порядок будет обратный возможно такое явление как самопроизвольное движение диска на счетчике. Новые электронные счетчики, конечно, нечувствительны к чередованию фаз, но на их индикаторе появится соответствующее изображение.

Если имеется электрический силовой кабель, с помощью которого необходимо выполнить подключение трехфазной сети питания, и нужен контроль фазировки, выполнить его можно и без специальных приборов. Зачастую жилы внутри кабеля отличаются по цвету изоляции, что сильно упрощает процесс «прозвонки». Так, чтобы узнать где условно находится фаза А, В или С понадобится лишь снять наружную изоляцию кабеля. На двух концах мы увидим жилы одинакового цвета. Их мы и примем за одинаковые. Подробнее о цветовой маркировке проводов вы можете узнать из нашей статьи.

Но все же слепо доверяться такой маркировке нельзя. Так, на практике бывают случаи, что производители кабеля не могут гарантировать что в начале и в конце кабеля цвет жил будет один и тот же. Поэтому нужно все равно прозвонить жилы прозвонкой.

Теперь вы знаете, что такое чередование фаз в трехфазной сети и как его проверить с помощью приборов. Надеемся, информация была для вас полезной и интересной!

Советуем также прочитать:

Источник: samelectrik.ru

Проверка фазировки электрического оборудования

Электрооборудование трёхфазного тока (трансформаторы, генераторы, кабельные линии электропередач) подлежит обязательной фазировке, перед тем как оно впервые будет включено в сеть или же по окончании очередного ремонта, в результате которого могло произойти нарушение порядка чередования, следования фаз.

Фазировка заключается в проверке совпадения по фазе напряжений каждой из 3-х фаз включаемой электроустановки с соответствующими напряжениями сети. Подобного рода проверка, безусловно, необходима, ведь в процессе сборки, монтирования и ремонта электрооборудования фазы могли быть переставлены местами.

У электромашин, например, не исключается и ошибочное обозначение силовых выводов статорных обмоток; у кабелей в соединительных муфтах могут быть между собой соединены жилы разноимённых фаз.

Во всех этих случаях единственным выходом считается выполнение фазировки. Как правило, эта технологическая операция состоит из 3-х основных перечисленных ниже этапов.

Проверка и сравнение порядка чередования фаз у электрической установки и сети. Данная операция выполняется перед непосредственным включением на параллельную работу нескольких сетей, работающих независимо, нового генератора и генератора, прошедшего капитальный ремонт, при котором могла измениться схема присоединения обмоток статора к сети.

Лишь при получении положительных результатов, полученных при фазировке, генераторы или, скажем трансформаторы синхронизируются и включаются на параллельную работу.

Проверка одноимённости или расцветки фазных проводников, которые впоследствии надо будет соединить. Эта операция ставит перед собой цель проверить правильность соединения всех элементов установки между собой. Проще говоря, выверяется правильность подвода токоведущих жил к включающему аппарату.

Проверка совпадения по фазе одноимённых напряжений, то есть отсутствия между ними угла сдвига фаз. В электрических сетях во время фазировки линий электропередач и силовых трансформаторов, которые принадлежат одной электрической системе, достаточно выполнить 2 последние операции, поскольку у всех генераторов, работающих синхронно с сетью, порядок следования фаз одинаков.

Приборы для фазировки. Сегодня существует множество методик, которые зависят от прямого назначения электрооборудования, схем соединения обмоток и от используемых приспособлений и приборов. К основным приборам и приспособлениям можно отнести:

Вольтметры переменного тока, используемые при фазировки электроустановок до 1 кВ и подключаемые непосредственно к выводам электрооборудования.

Фазоуказатели, принцип действие которых похож на принцип действия АД (асинхронного двигателя), когда при подключении катушки приборов к 3-х фазной сети токов происходит образование вращающегося магнитного поля, которое заставляет вращаться рабочий диск. При этом по направлению вращения диска можно судить о правильности порядка следования фаз токов, проходящих по катушкам.

Универсальные приборы (портативные вольтамперфазоиндикаторы, универсальные фазоуказатели).

Мегаомметры, представляющие собой переносные приборы, необходимые для измерения сопротивлений изоляции в широких диапазонах, что очень хорошо себя зарекомендовало при производстве фазировки.

Указатели напряжения для фазировки. Данные устройства хорошо подходят для фазировки электроустановок выше 1 кВ. При выполнении операции на отключённый аппарат (разъединитель, выключатель) на каждую сторону подаются фазируемые напряжения.

При этом, щупы прибора подносятся к токоведущим частям фазируемого аппарата, и дальше осуществляется наблюдение за свечением сигнальной лампы на устройстве.

Стоит учесть, что горение лампы говорит о несовпадении фаз, а отсутствие свечения лампочки – о согласованном включении и возможности включения коммутационного аппарата.

Методы фазировки. Эта операция может быть предварительной; выполняемой при монтаже и ремонте электрооборудования, и фазировкой непосредственно перед вводом в работу, осуществляемой перед первым включением оборудования, когда фазы могли быть переставлены местами.

Источник: forum220.ru

Что такое чередование фаз и как его проверить?

Большинство трехфазных электродвигателей и других устройств учитывают такой параметр, как чередование фаз. На практике, несоответствие данного параметра изначальным настройкам может привести к различным аварийным ситуациям, некорректной работе электрических приборов и к травмированию персонала.

Что такое чередование фаз?

Под чередованием фаз следует понимать последовательность, в которой напряжение нарастает в каждой из них. Во всех трехфазных цепях напряжение представляет собой синусоидальную кривую. В каждой линии напряжение отличается на 120º от остальных.

Рис. 1. Напряжение в трехфазной сети

Как видите, на рисунке 1, там где а) — показаны кривые напряжения во всех фазных проводах, смещенные на 120º. На соседнем рисунке б) изображена векторная диаграмма этих напряжений, На обоих рисунках показана разница между фазным и линейным напряжением.

Если взять за основу, что из нулевой точки на рисунке а) выходит U­A, то эта фаза является первой, на диаграмме б) наглядно стрелками показано, что очередность нарастания напряжения переходит от U­A к U­B, а за ним к U­C. Это означает, что фазы чередуются в порядке A, B, C. Такой порядок чередования считается прямым.

Прямое и обратное чередование фаз

В трехфазной сети порядок чередования фаз может отличаться в зависимости от способов подключения к силовым трансформаторам на подстанциях, от последовательности включения обмоток генератора, из-за несоответствия выводов кабеля и по прочим причинам.

Рисунок 2: Прямая и обратная последовательность

Обратите внимание, цветовая маркировка определяет последовательность в соответствии их очередностью в алфавите по первым буквам цвета:

  • Желтый – первый;
  • Зеленый – второй;
  • Красный – третий.

На рисунке 2 изображен классический вариант прямой последовательности A – B – C (где A имеет желтый цвет и является первой, B – зеленый и является второй, а C – красный и является третей) и классический вариант обратной последовательности C – B – A. Но, помимо них на практике могут встречаться и другие варианты, прямого: B – C – A, C – A – B, и обратного чередования: A – C – B, B – A – C. Соответственно, в каждом из приведенных примеров чередование фаз будет начинаться с первой.

Зачем нужно учитывать порядок фаз?

Последовательность чередования играет значительную роль в таких ситуациях:

  • При параллельном включении в работу – ряд устройств (трансформаторы, генераторы и прочие электрические машины), могут соединяться в параллельную работу для повышения надежности системы или для обеспечения большего резерва мощности. Но, в случае неправильного подключения из-за соединения разноименных фаз произойдет короткое замыкание.
  • При подключении трехфазного счетчика – так как его работа основана на совпадении фаз с соответствующими выводами прибора, то при нарушении правильности подключения может произойти сбой и самопроизвольное движение в отсутствии какой-либо нагрузки. Из-за чего такое подключение электросчетчика приведет к необходимости оплаты потребителем киловатт, которые он не расходовал.
  • При включении двигателя – следование фаз в сети определяет для электрической машины и направление вращения двигателя. В случае отсутствия правильной фазировки изменится и направление движения элементов, механически соединенных с ротором. Из-за чего может произойти нарушение технологического процесса или возникнуть угроза жизни персонала.

С целью предотвращения негативных последствий от перекоса фаз и других несовпадений, на практике выполняют проверку чередования и устанавливают защиту.

Как выполнить проверку?

Проверка может производиться несколькими способами. Целесообразность выбора того или другого варианта осуществляется в зависимости от параметров электрической сети и задач, которые необходимо решить. Так чередование можно узнать при помощи фазоуказателя, мегаомметра, мультиметра или по расцветке изоляции кабеля. Рассмотрите каждый из вариантов более подробно.

С помощью фазоуказателя

По принципу действия, фазоуказатель можно сравнить с обычным асинхронным двигателем. Рассмотрим в качестве примера наиболее распространенную модель фазоуказателя — ФУ-2 .

Рисунок 3: Принципиальная схема работы ФУ-2

Как видите на рисунке 3, у указателя последовательности фаз присутствуют три обмотки, которые подсоединяются к одноименным фазам в сети или устройстве. Между обмотками находится вращающийся ротор Р, который приводит в движение диск фазоуказателя Д.

На практике, после подсоединения к зажимам фазоуказателя соответствующих проводов, работник нажимает кнопку К, которая замыкает цепь обмоток. В зависимости от порядка чередования фаз, диск Д начнет вращаться по часовой или против часовой стрелки.

На самом приборе имеется стрелка, показывающая прямое чередование. Если при нажатии кнопки диск вращается в том же направлении, что и показано стрелкой, то эта трехфазная нагрузка имеет прямое чередование. Если диск начнет крутиться в противоположную от стрелки сторону, то чередование фаз обратное. Следует отметить, что этот прибор не способен определить, какая фаза на каком проводе находится, он может определить лишь порядок их чередования.

С помощью мегаомметра

Как один из способов прозвонки жил широко используется прибор для измерения сопротивления – мегаомметр.

Рис. 4: Прозвонка кабеля мегаомметром

Посмотрите на рисунок 4, для реализации такой схемы, вам понадобится отключить кабель от сети и от потребителя. При этом, с одного конца кабеля фазы поочередно соединяются с землей З, как и металлическая оболочка у бронированных кабелей. С другой стороны присоединяется мегаомметр М, один из зажимов которого заземляется, а второй поочередно подводится к каждой из фаз. На той, где мегаомметр покажет нулевое сопротивление, и будет одним проводом.

На концах одноименного провода устанавливается соответствующая маркировка. Недостатком такого способа прозвонки является большой объем трудозатрат. Так как каждая жила заземляется поочередно, после чего выполняется проверка. При этом на обоих концах кабеля должны устанавливаться ответственные сотрудники. Между ними должна обеспечиваться связь, для согласования действий и предупреждения подачи напряжения на работников.

По расцветке изоляции жил

Если в каком-либо устройстве имеется подключение разноцветными жилами, то фазировку оборудования можно выполнять по цветам. Для определения нахождения одноименных напряжений тех или иных фаз необходимо добраться до каждой жилы кабеля. Если на каждом проводе присутствует изоляция разных цветов, то сравнив их с местом присоединения к трансформатору или распедустройству, можно определить, где какая фаза находится.

Недостатком такого метода следует отметить ложную цветовую маркировку, так как производитель кабеля не всегда обеспечивает один и тот же цвет для каждой жилы на всей протяженности провода. Поэтому предварительно его все равно рекомендуется прозванивать и маркировать.

При помощи мультиметра

Для этого метода используется обычный мультиметр. Он наиболее актуален в тех ситуациях, когда необходимо включить в параллельную работу два смежных устройства и их шины расположены поблизости.

Рис. 5: фазировка мультиметром

Необходимо выполнить сравнение фазных напряжений в соседних линиях, на рисунке 5 приведен пример для фаз А и А1. Коммутационная аппаратура при этом должна быть разомкнута. Перед тем как пользоваться мультиметром, на нем выставляется класс напряжения, для линии, на которой будет производиться замер. Щупы подводятся к выводам фаз, при этом их изоляция должна обеспечивать защиту от напряжения, а на руки надеваются диэлектрические перчатки.

Если при подключении щупов к выводам A — A1 стрелка останется на нулевой отметке, то это значит, что фазы одинаковые. Если стрелка отклонится на величину линейного напряжения, вы меряете разноименные фазы.

Защита от нарушения порядка чередования

Для защиты электрического оборудования от неправильного чередования на практике применяется реле контроля фаз. Это реле настроено на работу двигателя или другого устройства в его прямом включении. Если из-за каких-то неполадок или неправильного подключения чередование нарушается, то трехфазное реле сразу отключит устройство. Его работа основана на анализе трехфазных токов и напряжений и последующем контроле этих параметров.

Подключение может выполняться через трансформаторы тока или напрямую, в зависимости от модели и класса напряжения в сети. Такая защита нашла широкое применение при подключении счетчиков индукционного типа, электрических машин и другого высокоточного оборудования.

Источник: www.asutpp.ru

Определение последовательности фаз в программном обеспечении

спросил

Изменено
8 лет, 6 месяцев назад

Просмотрено
2к раз

\$\начало группы\$

У нас есть 3-х фазная электрическая сеть. Как определить последовательность фаз (L123 или L132) по 2 междуфазным напряжениям U12 и U32? Я предпочитаю вычислительно простые решения. Можно ли определить последовательность фаз без вычисления фазных напряжений (что мне кажется сложным при поиске общеприемлемого решения для несимметричных систем).

Искомое решение должно быть математическим алгоритмом. Я не ищу схемы. Мне нужно написать компьютерную программу для этого. Допустим, нам известны амплитуды и фазы векторов U12 и U32:

\$U_{12} = |U_{12}| \exp \left[j \left(\omega t + \phi_{12}\right)\right]\$

\$U_{32} = |U_{32}| \exp \left[j \left(\omega t + \phi_{32}\right)\right]\$

  • трехфазный

\$\конечная группа\$

1

\$\начало группы\$

Может что-то вроде этого?

 ЕСЛИ
    фи_а < фи_б
А ТАКЖЕ
    (фи_а + 180) > фи_б
ТОГДА
    азбука
ЕЩЕ
    акб


Амплитуду можно игнорировать или заменить на 1, для определения порядка фаз это не нужно. Фазы всегда 120 град (если не питать сеть от сильно поврежденного инвертора). Амплитудная асимметрия вообще не имеет значения.

\$\конечная группа\$

\$\начало группы\$

Вот схема, отображающая правильный порядок 3 фаз. Он использует SCR для хранения в памяти последовательности состояний B-C и полярности A для каждого цикла. Нейтраль здесь не нужна.

Если вы хотите обнаружить отсутствующую фазу, потребуется нейтральная ссылка и однократный запуск для каждой фазы.

\$\конечная группа\$

3

\$\начало группы\$

Интересная задача, с простым решением, с подвохом…

\$\phi_{\Delta}=\phi_{23}-\phi_{12}\$

Convert \$\phi_{\ Delta}\$ в диапазоне от \$-\pi\$ до \$\pi\$

Проверить, является ли результат положительным или отрицательным.

Теперь подвох. Это покажет вам эффективное вращение для дельта-нагрузки в этой системе. У вас есть только два относительных измерения, поэтому он не может сказать вам абсолютное вращение.

Абсолютное вращение возможно только в том случае, если земля находится внутри треугольника, ограниченного \$A, B, C\$.

\$\конечная группа\$

\$\начало группы\$

Извините, я неправильно понял ваш пост. Вижу, у тебя есть доступ ко всем трехфазным проводам.

Квадратурное декодирование;
Используя линию 2 в качестве эталона, следующая строка с высоким значением определяет направление.

Резистор, включенный последовательно со стабилитроном, должен давать прямоугольную волну.
Триггер «D/Q» должен перевести Q или /Q в высокий уровень, указывая направление.
http://so909.blogspot.com/2008/09/quadrature-decoder-how-to.html

D/Q Объяснение схемы;
Если «D» имеет высокий уровень, когда «Clock» фиксируется, «Q» может зажечь светодиод.
Следующей по фазе является индикация строки, запускающей «Часы».

\$\конечная группа\$

\$\начало группы\$

Для определения фазового сдвига сигналов, в остальном равных (здесь: две или три синусоидальные волны), можно использовать кросс-корреляцию . Дискретную взаимную корреляцию можно использовать с реальными выборками из АЦП на микроконтроллере или в качестве моделирования на ПК.

Я не уверен, какой из двух вам нужен. Обновлю свой ответ, когда вы уточните свой вопрос. симуляция или схема? К каким сигналам у вас есть доступ?

\$\конечная группа\$

4

\$\начало группы\$

Поместите последовательно конденсатор и резистор на каждую линию.
Измерьте напряжение от каждой крышки до другой линии.
Линия с наименьшим напряжением отстает от другой линии.

Но если @optionparty прав в том, что у вас только два провода, то никак. Может ты имеешь в виду две линии и нейтраль?

\$\конечная группа\$

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

Как определить фазовый угол трехфазной цепи

спросил

Изменено
10 месяцев назад

Просмотрено
9к раз

\$\начало группы\$

У меня возникли трудности с вопросом:

Сбалансированная трехфазная нагрузка, показанная на схеме, подключена к трехфазной сети 380 В, 50 Гц, последовательность фаз ABC. Напряжение В 9В качестве эталона взят 0142 AB .

Часть вопроса, на который я пытаюсь ответить, включает в себя преобразование схемы WYE в схему Delta, как я это сделал:

Теперь мой главный вопрос: как мне определить фазовый угол каждого компонента?
В моем учебнике нет примечаний о том, как определить фазовый угол. Все, что они говорят, это то, что V BC обычно используется в качестве эталонного вектора. Но в данном случае V AB используется в качестве эталонного вектора, и я не знаю, как определить углы векторной диаграммы. Я думал повернуть опорную схему V до н.э. , так что V AB = 0, V AC = 120 и V до н.э. = 240. Был бы я прав при таком подходе? Пожалуйста, сообщите

  • трехфазный

\$\конечная группа\$

3

\$\начало группы\$

Теперь мой главный вопрос заключается в том, как определить фазовый угол каждого
составная часть?

Рисование векторной диаграммы: —

В треугольнике нагрузки подключаются к трем линейным напряжениям, а именно Vab, Vbc и Vca. Они показаны выше на диаграмме — они разнесены на 120 градусов.


Опубликовано

в

от

Метки:

Комментарии

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
