Как определить очередность фаз: Как определить чередование фаз трехфазного электродвигателя

Как и чем определить порядок чередования фаз в трехфазной сети?. Статьи компании «Test instruments»



При подключении различного оборудования к электросети часто возникает проблема в том, что провода и обозначения фаз могут быть ошибочными, а маркировка фаз утерянной или стертой.

Если подключить оборудование неправильно — возникнет риск серьезных аварий и поломок, поскольку неверный порядок последовательности фаз приводит к тому, что двигатели вращаются в обратную сторону. Чем это чревато на транспорте, на стройках или в крупном промышленном производстве объяснять не стоит.

Для определения последовательности фаз можно применять осциллограф, но это не совсем удобно и не всегда применимо к производственным условиям.

Существуют специальные приборы: индикаторы последовательности чередования фаз, которые бывают электромеханические, электронные и бесконтактные.

Данные приборы имеют множество названий: индикаторы фазовращения, указатели последовательности фаз, индикаторы очередности фаз, индикаторы порядка следования фаз и т.д.., однако суть от этого не изменяется.

Электромеханические индикаторы

Это самые распространенные и простые приборы, которые уже давно применяются и отличаются простотой и наглядностью. Они представляют из себя небольшой трехфазный двигатель с вращающимся диском, по направлению вращения которого можно определить порядок чередования фаз. Самые известные приборы : ЭИ5001 или И517М.





Прибор следует подключить к 3-м фазам и кратковременно нажать на кнопку. Вращение диска покажет правильно ли определен порядок чередования фаз.

Есть одна тонкость — нажатие на кнопку должно быть кратковременным, достаточно 1-2 секунды, чтобы диск начал вращение. Если держать кнопку нажатой слишком долго, то
прибор может выйти из строя за счет перегрева.

Более современный электромеханический прибор — 8PK-ST850.



Устроен по принципу предыдущего, однако снабжен штатным проводами, мягким чехлом и неоновыми индикаторами фаз. Если контакта с какой-либо фазой нет — то это будет сразу понятно по отсутствию свечения индикатора данной фазы.

К недостаткам таких приборов следует отнести относительно большие габариты и массу, а также наличие подвижных частей.
К достоинствам — высокая помехоустойчивость и практически нулевая вероятность ошибки измерений.

Электронные контактные индикаторы

UT261A — удобный малогабаритный прибор на ЖК индикаторах, позволяющий отслеживать наличие каждой фазы и порядок их чередования.





Прибор не требует внутреннего источника питания, т к питается исследуемым напряжением.

UT261B — электронный прибор , который показывает так же как и предыдущий наличие фаз неоновыми индикаторами и порядок чередования фаз светодиодами. Питание прибора — 9 вольт от батареи Крона.





Особенность прибора — не только определение порядка чередования фаз напряжения, но и порядка чередования обмоток двигателя. Это работает так: прибор подключается к отключенному от сети двигателю. Вал двигателя вращают вручную и при этом светодиоды покажут порядок чередования фаз обмоток — L (левый)  или R (правый).

К достоинствам приборов следует отнести простоту использования, малые габариты и массу, отсутствие подвижных частей и вследствие этого большую надежность.

К недостаткам — более высокую чувствительность к помехам и искажениям в сети по сравнению с электромеханическими приборами. В случае очень сильных помех прибор может давать неопределенные показания, однако уровень помех или искажений должен быть очень большим.

Бесконтактные электронные индикаторы

Довольно новые приборы UT262A и UT262C, которые позволяют определить порядок чередования фаз без разрыва цепи и гальванического контакта с сетью.





Для измерений клипсы с датчиками тока крепятся на проводах и светодиодные индикаторы показывают направление вращения фаз.  Естественно, при этом, по проводам должен течь ток.

К достоинствам прибора относится простота и безопасность использования.

К недостаткам — слишком высокая чувствительность к электромагнитным помехам и нелинейным искажениям. В производственных условиях избежать такого рода помех сложно, т к в наше время к сети подключены частотные приводы, инверторы и т.д., использующие технологии ШИМ и синтеза частоты.

Однако, для первичных вводов приборы вполне подходят, то есть там, где уровень помех и несинусоидальности относительно невелик.

В кратком обзоре мы рассмотрели 3 основных типа индикаторов последовательности чередования фаз, которые поставляются ТОО Test instruments, являющегося официальным дистрибьютором заводов производителей.

Заказы на приборы принимаются на интернет портале Pribor.kz


Как определить фазы a b c

Для этого вам нужно посмотреть на разделительном устройстве, какие цвета жил сидят на отходящем кабеле и тогда также подключить прибор с лева на право. Цитата Richa Указательпоследовательности чередования фаз Определение последовательности чередования фаз в трехфазной симметричной системе ЭДС напряжений осуществляют с помощью указателя последовательности чередования фаз. В простейшем исполнении он состоит из двух одинаковых ламп накаливания и конденсатора. Емкость С беруттакой, чтобы емкостное сопротивление равнялось резистивному сопротивлению каждой лампы.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Что такое чередование фаз и как его проверить?
• Прямая фазировка электрической линии: что это и 2 варианта подключения
• Фазы А В С как определить
• Фазировка оборудования — Основные понятия и определения
• Чередование фаз
• Эксплуатация кабельных линий 1-35 кВ — Определение одноименности фаз кабельных линий
• порядок чередования фаз
• Что такое порядок чередования фаз в трехфазной сети
• 3 проверенных способа определения фазы и нуля без приборов. Как проверить фазировку мультиметром
• Как проверить фазировку кабеля

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Mastech MS8906 проверка порядка чередования фаз

Что такое чередование фаз и как его проверить?

В нашем садоводческом товариществе установили трёхфазный электросчётчик с трансформатором тока. Счетчик был новый со всеми пломбами. Понятно, платить товариществу за учитываемую счетчиком энергию, которую оно фактически не использовало, не хотелось. Сначала решили, что счетчик неисправен. В результате пришли к другому выводу — счетчик не виноват. В заводской инструкции, приложенной к трёхфазному счетчику, записано: подключать счётчик к сети необходимо, соблюдая последовательность чередования фаз, чтобы фаза А сети была бы подключена к первому зажиму счётчика, фаза В — ко второму, а фаза С — к третьему зажиму счётчика.

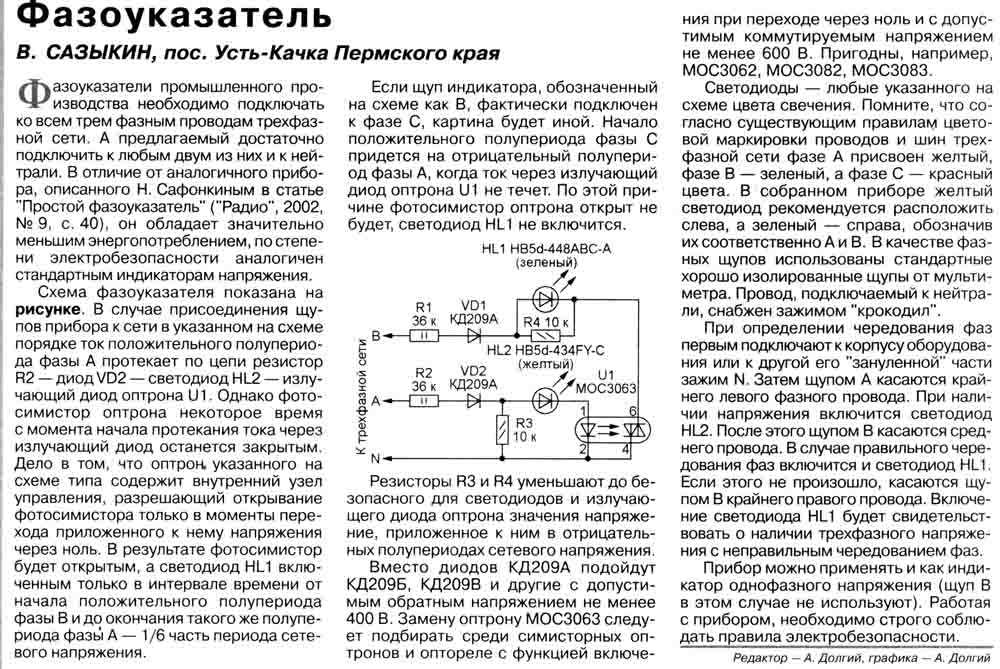

Последовательность чередования фаз легко установить с помощью фазоуказателя. Таковой всегда имеется на электростанциях, в электрохозяйствах крупных заводов, но откуда ему быть в садоводческих товариществах?

Наша попытка заполучить фазоуказатель на прокат на пару дней в крупном учреждении не удалась. Стало быть, отпала нужда платить за неиспользованную садоводами энергию. Знание этого отставания необходимо для правильного подключения к сети приборов, в которых требуется соблюдать последовательность чередования фаз, например, трёхфазных четырёхпроводных с нулем электросчетчиков. Конструкция устройства достаточно простая рис.

На основании из электроизоляционного материала, например текстолита, размещены два настенных электропатрона с ввинченными в них обычными осветительными лампами накаливания, закрытыми прозрачными кожухами, изготовленными из пластиковой тары от соков, воды и т. На основании укреплены также конденсатор и клеммы для подключения проводов. Одни выводы от ламп и конденсатора спаяны точка О , другие концы проводов соединены с клеммами А, В и С рис. В нашем случае к конденсатору подсоединена фаза В.

По величине накала яркости свечения ламп и судят о принадлежности оставшихся фаз проводов к фазе А или к фазе С. По отношению к фазе В одна из оставшихся фаз, например, фаза А, будет опережающая напряжение в фазе А опережает напряжение в фазе В , другая фаза — фаза С — будет отстающая напряжение в фазе С отстаёт от напряжения в фазе В.

Фаза, где лампа горит ярко — отстающая, то есть фаза С. Фаза, где лампа горит вполнакала — опережающая, то есть фаза А. Таким образом, определив, что чередование фаз в нашем случае правильное А-В-С , в этой же последовательности подключают их к соответствующим зажимам трёхфазного счётчика счёт слева-направо. Если же ярко горит лампа слева рис. В этом случае следует поменять местами крайние провода, идущие к счётчику, оставив на месте средний провод фаза В. Это делается для того, чтобы снять возможное напряжение воздушной кабельной сети и разрядить возможно заряженные конденсаторы, находящиеся у садоводов установки с конденсаторным пуском двигателей ;.

Обратим ваше внимание на то, что значения электрического напряжения на конденсаторе и лампах зависят от сопротивления как конденсатора, так и лампы, точнее от соотношения m этих сопротивлений:. Расчеты показывают, что с увеличением показателя m напряжение на лампе в фазе С падает, а напряжение в фазе С растёт.

При этом яркости обеих ламп будут мало отличаться друг от друга, что ухудшит зрительную оценку накала ламп. Как видно из таблицы 2 каждой паре ламп той или иной мощности W соответствует своя емкость конденсатора. Причем напряжения на лампах не изменятся, если применить лампы другой мощности и подобрать конденсатор соответствующей емкости. Главная Последние публикации, новое на сайте.

Ремонт и строительство Дом и квартира, дизайн и архитектура, проекты домов. Обзоры, советы. Сад, огород, усадьба Садоводство и огородничество, приусадебное хозяйство. Декоративно — прикладное искусство Резьба по дереву, выжигание, чеканка, плетение и многое другое Идеи мастеру Сделай сам, различные оригинальные и полезные самоделки.

Мебель своими руками Самостоятельное изготовление мебели, чертежи, схемы. Разное Идеи, советы, методики. Все права защищены. Незаконное копирование материалов сайта Idea-master. Для связи: admin idea-master. Размещение рекламы на сайте. Устройство для определения чередования фаз — самодельный фазоуказатель В нашем садоводческом товариществе установили трёхфазный электросчётчик с трансформатором тока.

Схема устройства чередование фаз правильное: А-В-С. Таблица 1. Таблица 2. Разделы сайта: Главная Последние публикации, новое на сайте.

Прямая фазировка электрической линии: что это и 2 варианта подключения

Чтобы сделать фазировку электрической линии, нужно иметь соответствующий опыт и знания Сфазировать генератор или электродвигатель поможет фазометр или по-другому фазоуказатель. Однако, его непросто найти в магазинах или же просто нет смысла покупать его для одного раза использования. Для кабельных проводов обязательно нужно знать фазы ввода, иначе может произойти короткое замыкание. При правильности определения считать напряжение будет гораздо удобнее. Что такое фазирование, и как определить фазы, как пользоваться мультиметром и сделать такой прибор дома — обо всех нюансах ниже.

Для проверки чередования фаз достаточно широко используют мегаомметр, Принадлежность жилы кабеля той или иной фазе определяется по.

Фазы А В С как определить

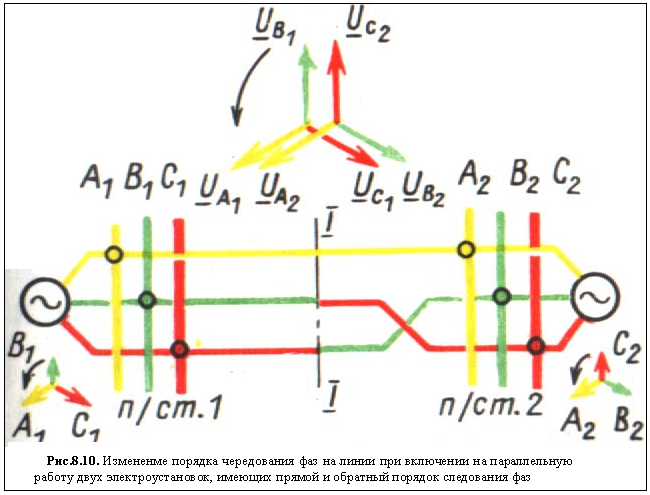

В процессе монтажа электрооборудования, в частности, параллельного подключения трансформаторов, актуален вопрос о том, как определить чередование фаз трехфазного электродвигателя. С порядком и правильностью чередования связаны:. В этой статье приведены основные способы и наиболее широко применяемые для решения этой задачи приборы. Подключая оборудование к трехфазной сети при помощи силового кабеля, порядок следования фаз можно проверить без применения специальных приборов. При этом ориентируются на цветовую или цифровую маркировку изоляции жил электропровода. Следует заметить, что на практике маркировка изоляции может оказаться недостаточным критерием, поскольку не все производители дают гарантию совпадения цвета изоляции жилы в начале и в конце кабеля. Существует парная гарнитура, снабженная наушниками и зажимами, специально для проведения фазировки. Также можно воспользоваться мегомметром. При этом для персонала обязательно строгое соблюдение мер безопасности. Осуществить контроль фазировки порядка чередования и одноименности фаз можно с помощью простого фазоуказателя ФУ 2, который состоит из трех обмоток и вращающегося при проверке алюминиевого диска.

Фазировка оборудования — Основные понятия и определения

Часто на объектах электроснабжения приходится решать задачу проверки чередования фаз, а также производить фазировку. Обычно эти задачи входят в комплекс работ по согласованию параллельной работы трансформаторов. Хочется поделиться небольшой историей, в которой будут затронуты темы чередования фаз в трехфазной сети и правильной фазировки, а также приборы и методы, использующиеся при этом. Работы были завершены успешно.

Если это условие будет нарушено и токопроводящая жила в одном устройстве будет соединена фазой одного наименования, а в другом — с фазой другого наименования, то в момент включения линии разноименные фазы шин РУ окажутся соединенными токопроводящей жилой накоротко. Правилами устройства электроустановок устанавливается порядок чередования и расцветки шин распределительных устройств.

Чередование фаз

Главное, что вы должны знать: у обычного цифрового мультиметра, нет отдельного режима для определения фазы или нуля, узнать это можно лишь увидев на экране величину напряжения или не увидев его. По большому счету, принцип определения фазы тестером, схож с работой обычной индикаторной отвертки, где фаза определяется по свечению встроенной лампы, которая загорается только при наличии цепи фаза — сопротивление — лампа — ёмкость человек. Ток, с фазы, протекающий через такую индикаторную отвертку, проходит через высокое сопротивление, встроенное в индикатор, затем также через лампу в ней, а потом попадает в ёмкость — в качестве которой выступает человек для этого мы и касаемся задней стороны индикаторной отвертки при определении и только при наличии всех участников такой цепи, лампа будет гореть. В первую очередь, перед тем как искать фазу мультиметром, необходимо проверить его работоспособность, а именно работу режима вольтметра — определения напряжения переменного тока. Для этого проще всего попробовать определить напряжение в стандартной, бытовой розетке в.

Эксплуатация кабельных линий 1-35 кВ — Определение одноименности фаз кабельных линий

В нашем садоводческом товариществе установили трёхфазный электросчётчик с трансформатором тока. Счетчик был новый со всеми пломбами. Понятно, платить товариществу за учитываемую счетчиком энергию, которую оно фактически не использовало, не хотелось. Сначала решили, что счетчик неисправен. В результате пришли к другому выводу — счетчик не виноват. В заводской инструкции, приложенной к трёхфазному счетчику, записано: подключать счётчик к сети необходимо, соблюдая последовательность чередования фаз, чтобы фаза А сети была бы подключена к первому зажиму счётчика, фаза В — ко второму, а фаза С — к третьему зажиму счётчика. Последовательность чередования фаз легко установить с помощью фазоуказателя. Таковой всегда имеется на электростанциях, в электрохозяйствах крупных заводов, но откуда ему быть в садоводческих товариществах?

При правильности определения считать напряжение будет гораздо удобнее. Что такое фазирование, и как определить фазы, как.

порядок чередования фаз

Нередко при обслуживании электрооборудований необходимо проводить проверку чередования фаз и производить фазировку. В нашей статье мы опишем чередование фаз в 3-х фазной сети, необходимые инструменты и способы правильной фазировки. Представим себе монтаж двух масляных трансформаторов.

Что такое порядок чередования фаз в трехфазной сети

By prsch , April 2, in Электрика. Собственно вопрос: как определить номер фазы в трехфазной системе электроснабжения и есть ли в этом смысл? После ремонта линии, у меня перестал правильно работать АВР. Чередование фаз вроде правильное по часовой стрелке , но есть подозрение, что мой АВР хочет конкретную фазу видеть соответственно 1, 2, 3. Мы принимаем формат Sprint-Layout 6!

Содержание: Небольшое вступление Что собой представляет чередование фаз? Когда нужно учитывать порядок?

3 проверенных способа определения фазы и нуля без приборов. Как проверить фазировку мультиметром

Содержание 1 Статьи 1. Добавьте её в свою соц. ОбщееСП В результате приказом Росстандарта от 22 июля г. ГOCT Р был отменен, в связи с принятием и введением в…. При выборе дизельной электростанции ДЭС в качестве автономного основного или резервного источника электроэнергии проектировщика подстерегают несколько подводных камней.

Как проверить фазировку кабеля

Здравствуйте, гость Вход Регистрация. Правила Форума «Электрик». Файловый архив форумов.
