Как правильно удлинить провод

Часто в процессе работы электрических домашних сетей домовладелец задается вопросом: как удлинить провод? Такая необходимость возникает при повреждениях проводки, переносе места подключения электрического приемника и при иных изменениях конфигурации сети. Сначала следует разобраться, допустимо ли такое соединение, а также какие есть требования в данной части.

Разумеется, соединение должно гарантировать хорошую электропроводность, причем при любых выбранных способах, также нужно обеспечить его качественную изоляцию. При этом у соединяемых проводников должна быть одинаковая пропускная способность и (при возможности) одинаковый материал жил. Однако, если необходимо, то можно соединить между собой алюминиевый и медный проводники, в обязательном порядке используя винтовые соединители, клеммники либо пайку.

Документации, регламентирующей типы контактных соединений проводников, довольно много – это СНИП, ГОСТ, ПУЭ, а также разные инструкции по монтажу. Чтобы у силовых кабелей было более надежное соединение, к классу напряжения, составляющему до 1 кВ, сечение которого – от 16 мм², необходимо применять соединительные кабельные муфты, соответствующие типу изоляции.

Чтобы удлинить менее ответственные цепи небольшого сечения, включая бытовые, возможно использование более простых по набору комплектующих типов соединений (они представлены на рисунке).

Имеется в НТД ряд противоречий, но ниже нами будут рассмотрены основные требования:

• несмотря на то, что этот метод применяют чаще всего, однако в чистом виде скрутка проводов не разрешена ни одним документом, поскольку обеспечить надлежащее качество соединения в скрутке можно лишь при грамотном проведении монтажа. Иначе впоследствии это соединение может нагреваться;
• в соответствии с нормами ГОСТа, ПУЭ и пунктом № 6.3.1.12 СП 76.13330.2016, соединения можно выполнять пайкой, сваркой, опрессовкой либо при помощи навертывающихся соединителей, резьбовых, а также безрезьбовых зажимов (клеммники). ГОСТ № Р 50571.5.52-2011 рекомендует избегать пайки проводников силовых цепей;
• все соединения, исключая те, которые выполнены сваркой, опрессовкой либо пайкой, должны быть доступны для контроля, измерений, а также обслуживания. Таким образом, все разборные соединения, проведенные, к примеру, при помощи клеммников и соединителей СИЗ, должны размещаться в соединительных коробках.

Также следует учитывать, что наращиваемые электрические проводки, которые жестко закрепляются и заделываются в стены, должны быть расположены вертикально, параллельно или горизонтально кромкам стен помещений.

Ниже на примере разных видов электропроводок мы рассмотрим некоторые обозначенные виды соединений. При этом следует понимать, что наиболее оптимальный способ соединения выбирают исходя из материала и сечения жил, типа, а также изоляции проводника.

Как можно нарастить кабель?

Универсальный способ соединения кабеля, имеющего сечение жил 1,5-240 мм² – это соединение с помощью соединительных кабельных гильз. Предварительно надо зачистить от изоляции соединяемые окончания жил кабеля приблизительно на длину от 20 до 25 мм (для жил, сечение которых – 2,5-10 мм²). Затем на концы следует надеть термоусаживаемую трубку. Чтобы опрессовывать гильзы, следует использовать пресс-клещи. После проведения опрессовки термофеном либо горелкой трубка усаживается на созданное контактное соединение, тем самым обеспечивая его герметичность. Проведя удлинение кабеля, его можно укладывать в канал (штробу) и закрывать штукатуркой.

Как можно нарастить провод?

Другой популярный способ соединения – спайка проводов. Но и тут имеются свои требования. Давайте рассмотрим случай, когда необходимо соединить жилы, сечение которых составляет до 10 мм² (включительно). Перед проведением спайки нужно удалить с жил изоляцию на длину в полном соответствии с таблицей. Жилы предварительно нужно зачистить до металлического блеска. Дальше следует выполнить скрутку проводов и их пропайку. Для медных жил используются мягкие свинцово-оловянные припои ПОССУ.

После готовности уже спаянное соединение изолируют при помощи термоусаживаемой трубки или изоленты, а затем монтируют по намеченной трассе.

Как нарастить вводной кабель — пошаговая фотоинструкция

Как нарастить вводной кабель? Да очень просто ))) В данной статье Вы узнаете как это можно сделать быстро и надежно. Наращивание кабеля очень частое явление в электромонтаже разнообразных объектов. Самым распространенным является не оставление запаса для расключения кабелей в щите, в распределительных коробках и т.д. Еще часто встречаются моменты в новостройках, когда застройщик располагает щит в прихожей возле входной двери. Это как бы логично и правильно. Но бывает так, что у владельца квартиры совершенно другие планы на стену, на который висит щит от застройщика. Поэтому он принимает решение о переносе щита на противоположную сторону или сдвигает его немного дальше в глубь квартиры. В таких ситуациях, соответственно, существующей длины вводного кабеля не хватает и его приходится наращивать. Это соединение очень важное, так как по нему будет протекать вся нагрузка квартиры. Наращиванием вводного кабеля стоит заниматься если нет возможности полной его замены от этажного щита до квартиры. Очень часто застройщик ввод прокладывает по полу и заливает стяжкой. В данной статье подробно расскажу и покажу пример наращивания вводного кабеля.

Итак, приступим ))) Данный объект делали ребята со стажем в электрике с 1996 года, как они сказали. Меня позвали только собрать щит из того, что наделали и нарастить вводной кабель. На эти работы они сами не решились почему-то. Опыт то вроде большой. Когда я первый раз приехал осмотреть масштаб бедствия, то увидел следующее.

Застройщиком щит планировался слева от входной двери и он вывел сюда пятижильный кабель, так как ввод трехфазный. Сейчас по времянке к одной фазе подключены удлинители для работы строителей и временное освещение. Щит запланировали перенести в маленькое помещение типа кладовки, которое находится метрах в пяти от входа. Туда уже были проложены все кабели. Ребята сказали, что все материалы для работы уже есть и ничего не нужно. Мы договорились, что как они будут готовы, то позовут меня.

Прошло несколько месяцев и звонок — приезжай. Они купили большую распредкоробку для внутреннего монтажа. Тут нужна очень большая, т.к. кабель толстый сечением 10мм2 и пятижильный. Это же все требуется аккуратно уложить в коробке. Я рассчитывал, что будет выдолблена ниша и в нее будет вмонтирована коробка. Оказалось все иначе. Так как наклеили уже декоративные кирпичики, то долбить стену ребята сказали не будут, а то вдруг кирпичики отвалятся. Я пытался донести, что будет не красиво и сама коробка для внутреннего монтажа. В ответ была фраза Вовочки из тридевятого царства — «И так сойдет» ))) В итоге получилось вот так, как на фото ниже. Не знаю как заказчик это примет ))) Моя задача была, чтобы соединить надежно два кабеля и все. Этим я себя и успокаивал.

Наращивать вводной кабель нужно с помощью опрессовки гильзами ГМЛ. Это самый надежный способ. Толстые кабели скруткой или еще чем-нибудь очень сложно качественно соединить. Конечно можно было «орехами» это сделать, но они не уместились бы все в коробке.

В начале прикидываем длину запаса кабеля, которая уместится в коробке, отрезаем и разделываем его. Жилы кабеля в гильзах будут соединяться встык. Поэтому нужно, чтобы с каждой стороны жилы заходили на одинаковую глубину. Как сделать, чтобы одна жилка не зашла слишком далеко и для другой не осталось бы очень мало места? Измеряем длину гильзы и делим ее пополам. Все просто. Здесь использовались гильзы длиной 3 см. Поэтому половина — это 1,5 см. Следовательно все жилы зачищаем строго на 1,5 см. Потом смело одеваем гильзы и опрессовываем на одном кабеле. Для этого необходимо использовать гидравлический пресс.

Я работаю прессом ПРГс-70. Это ручной гидравлический пресс для обжима медных и алюминиевых наконечников и гильз сечением от 4мм2 до 70 мм2. Данного диапазона матриц мне вполне хватает для решения большинства задач. Стоит отметить, что данный пресс имеет клапан автоматического сброса давления (АСД). Т.е. им не получится передавить, так как клапан сбросит излишнее давление. О наличии АСД говорит в аббревиатуре маленькая буква «с». Много видел обычных гидравлических прессов ПРГ-70, т.е. которые без клапана. Они все уже требовали замены уплотнительных колец. Мы же все не знаем меры и считаем, что чем сильнее накачаем или закрутим, то будет лучше. Поэтому и выдавливаются уплотнительные кольца, срываются шлицы на винтах и отвертках, срывается резьба на гайках, ломается что-то и т.д. Поэтому лучше немного доплатить и купить пресс с клапаном сброса давления. Это сильно продлит срок службы данного инструмента.

Аналогично поступаем со вторым кабелем. Отмеряем длину, разделываем, зачищаем жилы в моем случае на 1,5 см. Перед окончательной опрессовкой не забываем одеть трубочки термоусадки. Ей будем изолировать все соединения. Я использую термоусадку с индексом «нг», т.е. которая не поддерживает горение. Всегда одеваю две трубки — одну поменьше и вторую побольше. Так будет двойная изоляция. Изгибаем жилы так, как нам нужно. Опрессовываем и усаживаем термоусадки промышленным феном. Стоит отметить, что ширина матриц у пресса маленькая. Поэтому на каждой половине гильзы необходимо опрессовывать по два раза, смещая пресс на ширину матрицы. На фото это хорошо видно. Гильза длиной 3 см опрессовывается четыре раза.

Затем все аккуратно укладываем в коробку и стягиваем хомутиками при необходимости. Данное соединение имеет доступ если потребуется. Также присутствует необходимый запас длины жил.

Совершенно с вами согласен — выглядит данная коробка в прихожей очень «колхозно» ))) Хорошо хоть, что не мне придется краснеть перед заказчиком.

В этой квартире как-то все наоборот. Коробка для встраиваемого монтажа установлена снаружи, а щит Legrand Plexo для наружного монтажа установлен внутрь ))) И так сойдет! Правильно же?)))

Топ-10 электрических ошибок | Семейный мастер на все руки

Проблемы с проводкой и ошибки слишком распространены, и если их не исправить, они могут привести к короткому замыканию, поражению электрическим током и даже пожару.

Вот что нужно искать и как исправить то, что вы найдете.

1
/
10

Семейный мастер на все руки

Выполнение соединений вне электрических коробок

Ошибка : Нет электрической коробки | Никогда не подключайте провода вне электрических коробок. Распределительные коробки (или распределительная коробка) защищают соединения от случайного повреждения и защищают от искр и тепла из-за неплотного соединения или короткого замыкания.

Решение: добавьте поле | Там, где соединения не содержатся в электрической коробке, установите коробку и снова подключите провода внутри нее. На фото показан один из способов сделать это для наружного освещения, установленного на деревянном сайдинге.

2
/
10

Семейный мастер на все руки

Слишком короткие провода

Ошибка 2: Слишком короткие провода | Провода, которые обрезаны слишком коротко, затрудняют соединение проводов и, поскольку вы, скорее всего, сделаете плохие соединения, опасны. Оставьте провода достаточно длинными, чтобы они выступали из коробки не менее чем на 3 дюйма.

Решение: удлинить провода | Если вы столкнетесь с короткими проводами, это легко исправить. Просто добавьте 6 дюймов. удлинители на существующие провода. На фото показан тип соединителя проводов, который проще установить в труднодоступных местах. Вы найдете их в хозяйственных магазинах и домашних центрах.

3
/
10

Семейный мастер на все руки

Оставление незащищенного кабеля в пластиковой оболочке

Ошибка: незащищенный кабель | Легко повредить кабель в пластиковой оболочке, оставленный открытым между элементами каркаса. Вот почему электрические нормы и правила требуют, чтобы кабель был защищен в этих областях. Кабель особенно уязвим, когда он проходит над или под стеной или потолком, как показано здесь.

Решение: Установите 2 x 2 | Защитите открытый кабель в пластиковой оболочке, прибив или привинтив доску толщиной 1-1/2 дюйма рядом с кабелем. Вам не нужно прикреплять кабель к плате. Протянуть провод по стене? Используйте металлический трубопровод.

4
/
10

Семейный мастер на все руки

Плохая опора для розеток и выключателей

Ошибка: свободная розетка | Незакрепленные выключатели или розетки могут плохо выглядеть, но, что еще хуже, они опасны. Слабо подключенные розетки могут перемещаться, что приводит к отсоединению проводов от клемм. Ослабленные провода могут вызвать искрение и перегреться, создавая потенциальную опасность возгорания.

Решение: Добавьте жесткие распорки для электрических коробок | Зафиксируйте ослабленные розетки, подложив под винты, чтобы создать плотное соединение с коробкой. Вы можете купить специальные прокладки, как мы показываем здесь, в домашних центрах и хозяйственных магазинах. Другие варианты включают небольшие шайбы или моток проволоки, намотанный на винт. Добавьте немного изоляции, пока вы вернетесь туда.

5
/
10

Семейный мастер на все руки

Установка трехгнездовой розетки без заземляющего провода

Решение: Установите двухразъемную розетку | Если у вас есть розетки с двумя разъемами, заманчиво заменить их розетками с тремя разъемами, чтобы вы могли подключать вилки с тремя контактами. Но не делайте этого, если не уверены, что земля свободна. Используйте тестер, чтобы проверить, заземлена ли ваша розетка. Ряд индикаторов показывает, правильно ли подключена розетка или имеется неисправность. Эти тестеры легко доступны в домашних центрах и хозяйственных магазинах. Если вы обнаружите розетку с тремя разъемами в незаземленной коробке, проще всего будет просто заменить ее розеткой с двумя разъемами, как показано на рисунке.

6
/
10

Семейный мастер на все руки

Встраиваемые коробки за поверхность стены

Ошибка: открытый горючий материал | Электрические коробки должны быть установлены заподлицо с поверхностью стены, если поверхность стены выполнена из горючего материала. Ящики, утопленные за горючими материалами, такими как дерево, представляют опасность возгорания, потому что дерево подвергается потенциальному воздействию тепла и искр.

Решение: Добавьте расширение коробки | Исправить это просто, установив металлический или пластиковый удлинитель коробки. Если вы используете металлический удлинитель для пластиковой коробки, соедините металлический удлинитель с заземляющим проводом в коробке с помощью заземляющего зажима и короткого отрезка провода.

7
/
10

Установка кабеля без зажима

Ошибка: Отсутствует зажим | Незакрепленный кабель может привести к натяжению соединений. В металлических коробках острые края могут порезать изоляцию на проводах. Для одинарных пластиковых коробок не требуются внутренние кабельные зажимы, но кабель должен быть закреплен скобами в пределах 8 дюймов от коробки. Пластиковые коробки большего размера должны иметь встроенные кабельные зажимы, а кабель должен быть закреплен скобами в пределах 12 дюймов от коробки. Кабели должны быть подключены к металлическим коробкам с утвержденным кабельным зажимом.

Решение: Установите зажим | Убедитесь, что оболочка кабеля попала под зажим и что около 1/4 дюйма оболочки видно внутри коробки. Некоторые металлические ящики имеют встроенные кабельные зажимы. Если в коробке, которую вы используете, нет зажимов, купите зажимы отдельно и установите их при добавлении кабеля в коробку.

8
/
10

Переполнение электрических коробок

Ошибка: слишком маленькая коробка | Слишком большое количество проводов в коробке может привести к опасному перегреву, короткому замыканию и возгоранию. Национальный электротехнический кодекс определяет минимальные размеры коробки для снижения этого риска.

Решение: Установите большую коробку | Чтобы рассчитать минимальный требуемый размер коробки, сложите элементы в коробке:

• 1 – для каждого горячего и нейтрального проводов, входящих в коробку
• 1 – для всех проводов заземления вместе взятых
• 1 – для всех комбинированных кабельных зажимов
• 2 – за каждое устройство (выключатель или розетка? но не светильники)

Умножьте общую сумму на 2,00 для провода 14-го калибра и на 2,25 для провода 12-го калибра, чтобы получить требуемый минимальный размер коробки в кубических дюймах. Затем выберите ящик как минимум с таким объемом. На пластиковых коробках объем проштампован внутри, обычно сзади. Емкость стального ящика указана в электрических нормах. Стальные ящики не будут маркированы, поэтому вам придется измерять высоту, ширину и глубину внутреннего пространства. Затем умножьте, чтобы найти объем.

9
/
10

Поменять местами горячий и нейтральный провода

Решение: Определите нейтральный контакт | Подключение черного горячего провода к нейтральной клемме розетки может привести к смертельному поражению электрическим током. Беда в том, что вы можете не осознать ошибку, пока кого-нибудь не ударит током, потому что свет и большинство других сменных устройств все равно будут работать; они просто не будут работать безопасно.

Всегда подключайте белый провод к нейтральной клемме розеток и осветительных приборов. Нейтральная клемма всегда маркируется. Обычно он определяется серебристым или светлым винтом. Подключите горячий провод к другому терминалу. Если есть зеленый или оголенный медный провод, это земля. Подсоедините заземление к зеленому винту заземления или к заземляющему проводу или заземленной коробке.

10
/
10

Семейный мастер на все руки

Подключение GFCI в обратном направлении

Решение: Подключите питание к «линейным» клеммам | Розетки GFCI (прерыватель цепи замыкания на землю) защищают вас от смертельного удара, отключая питание, когда они обнаруживают небольшие различия в токе. Имеют две пары клемм. Одна пара, помеченная как «линия», предназначена для подачи питания на саму розетку GFCI. Другой комплект помечен как «нагрузка» и обеспечивает защиту выходов, расположенных ниже по потоку. Вы потеряете защиту от ударов, если перепутаете подключение линии и нагрузки.

Первоначально опубликовано: 18 октября 2019 г.

Как безопасно и надежно сращивать электрические провода

Как домовладелец, это вопрос времени, когда вам нужно будет освоить некоторые базовые навыки работы с электричеством в рамках ваших проектов по благоустройству дома. Вам может понадобиться соединить провода, чтобы удлинить провод, устранить повреждения или соединить один электрический провод с другим.

Сращивание проводов — это метод соединения двух кусков провода вместе для передачи электрического тока. Вы делаете это для многих проектов, таких как перемещение выключателей или розеток и ремонт.

Продолжайте читать, пока мы рассказываем о тонкостях безопасного сращивания электрических проводов для ваших проектов «сделай сам».

Соображения безопасности

Будь то ваш первый или сотый проект электропроводки, безопасность имеет решающее значение. Обязательно следуйте приведенным ниже советам, чтобы обезопасить себя.

Перед началом работы всегда отключайте питание цепи на сервисной панели. Перед началом работы убедитесь, что питание отключено с помощью бесконтактного тестера напряжения на проводах питания и проводах заземления.

При сращивании проводов всегда используйте один и тот же калибр. При сращивании проводов разного сечения провод меньшего сечения может выдерживать большую силу тока, чем провод большего сечения. Когда ток проходит через место соединения, он может перегреваться и создавать опасность возгорания.

При сращивании проводов всегда используйте распределительную коробку для размещения всех сращиваемых проводов. Распределительные коробки защищают от поражения электрическим током и пожаров, удерживая любые искры, возникающие при коротком замыкании. Прикрепите распределительную коробку к стойке стены или потолочной балке в месте, которое не будет чрезмерно нагружать проводку.

Обязательно завершите все соединения термоусадочной трубкой или поворотным соединителем. Никогда не используйте изоляционную ленту для защиты соединений.

Как сращивать электрические провода

Следуйте этому пошаговому руководству, и вы будете на пути к сращиванию проводов, как опытный профессионал.

Перед сращиванием

Обязательно отключите питание соединяемых проводов. Никогда не сращивайте провода, если вы не можете отключить питание.

Если вы сращиваете изолированные провода, используйте инструмент для зачистки проводов, чтобы удалить с провода примерно пять дюймов внешней оболочки. Затем снимите пластиковую оболочку с отдельных медных проводов примерно на ½ дюйма.

Осмотрите проводку на предмет повреждений. Ищите сгоревшую изоляцию проводов, порезанные провода, зазубрины или следы от укусов. Прежде чем приступить к сварке, удалите все поврежденные участки.

Наденьте кусок термоусадочной трубки на провод, который вы сращиваете, так как он понадобится вам после завершения сращивания. Вы можете пропустить этот шаг, если вы используете колпачок для подключения проводов.

Если вы еще не установили распределительную коробку, используйте острогубцы, чтобы вставить зажимы в отверстия на противоположных концах коробки.

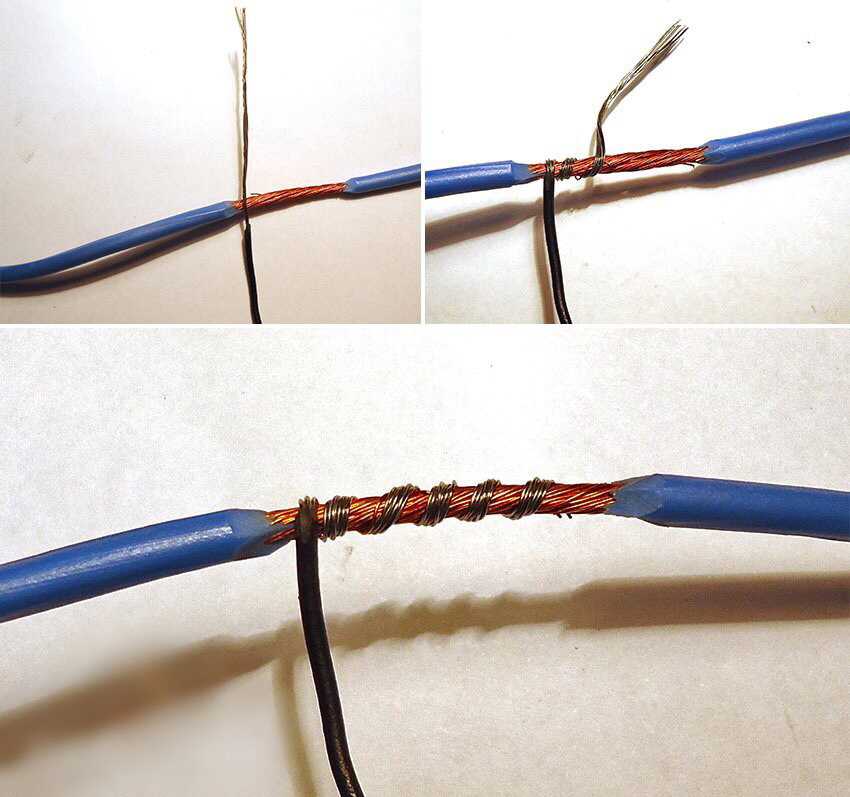

Изготовление соединения обходчика

Электрики начали использовать сращивание обходчика, или соединение Western Union, в начале 1900-х годов. Идеально подходит для соединения двух проводов, которые будут находиться под напряжением. Вот как:

• Держите провода параллельно друг другу. Согните верхнюю проволоку вниз и над нижней проволокой, и наоборот.
• Оберните каждый провод вокруг другого несколько раз, пока не закончится провод.
• Припаяйте соединение, чтобы обеспечить дополнительную защиту и проводимость.

Использование накручиваемого соединителя

Накручиваемый соединитель представляет собой альтернативу монтажному сращиванию. Вот что вам нужно сделать, чтобы завершить это соединение.

• Держите оба куска проволоки на одном уровне друг с другом.
• Вставьте оба конца в поворотный разъем.
• Поверните разъем, чтобы зафиксировать два провода на месте.
• Потяните за каждый провод, чтобы убедиться в надежности соединения.

При работе с этими устройствами используйте только продукты из списка UL. Убедитесь, что разъем закрывает всю открытую проводку, которую вы зачистили. Если вы видите оголенную проводку, значит, вы сняли слишком много. Обрежьте скрученные провода и снова подключите.

После сращивания

После выполнения соединений поместите их в соединительную коробку и наденьте защитную крышку.
