Основы локальных сетей — тест 3
Главная / Сетевые технологии /
Основы локальных сетей / Тест 3
Упражнение 1:
Номер 1
Какова типичная величина волнового сопротивления для коаксиального кабеля?
Ответ:
 (1) 50-100 Ом
 (2) 150-300 Ом
 (3) 200-400 Ом
 (4) 150-200 Ом
 (5) 200-300 Ом
Номер 2
Какова должна быть величина согласующего сопротивления по отношению к волновому сопротивлению кабеля?
Ответ:
 (1) она должна быть больше
 (2) она должна быть такой же
 (3) она должна быть меньше
 (4) все зависит от типа кабеля
 (5) эти две величины никак не связаны
Номер 3
Какой тип среды передачи не требует применения гальванической развязки?
Ответ:
 (1) витая пара
 (2) коаксиальный кабель
 (3) оптоволоконный кабель
 (4) любая среда передачи нуждается в мерах по гальванической развязке
 (5) гальваническая развязка применяется крайне редко в исключительных случаях
Упражнение 2:
Номер 1
Как надо заземлять коаксиальный кабель?
Ответ:
 (1) во всех точках подключения компьютеров
 (2) на обоих концах кабеля
 (3) на одном конце кабеля
 (4) заземление не обязательно
 (5) заземления быть не должно
Номер 2
Какой из перечисленных кодов не является самосинхронизирующимся?
Ответ:
 (1) RZ
 (2) 4B/5B
 (3) бифазный код
 (4) манчестерский код
 (5) NRZ
Номер 3
Какой код требует минимальной полосы пропускания при заданной скорости передачи информации?
Ответ:
 (1) манчестерский код
 (2) бифазный код
 (3) код RZ
 (4) код NRZ
 (5) код 4В/5В
Упражнение 3:
Номер 1
В чем состоит основной недостаток манчестерского кода?
Ответ:
 (1) невозможность передачи больших пакетов из-за потери синхронизации
 (2) необходимость вдвое большей полосы пропускания, чем для кода NRZ
 (3) невозможность определить, идет ли передача пакета
 (4) необходимость различения трех уровней сигнала
 (5) невозможность использования в оптоволоконном кабеле
Номер 2
Какой из видов аналоговой модуляции больше других подвержен действию помех и шумов?
Ответ:
 (1) амплитудная модуляция
 (2) частотная модуляция
 (3) фазовая модуляция
 (4) все виды модуляции одинаково подвержены действию помех и шумов
Номер 3
Какой код является самосинхронизирующимся?
Ответ:
 (1) RZ
 (2) NRZ
 (3) NRZI
 (4) MLT-3
 (5) все эти коды не самосинхронизирующиеся
Главная / Сетевые технологии /
Основы локальных сетей / Тест 3
Коаксиальные кабели, применение и характеристики
Коаксиальный кабель представляет собой электрический кабель, состоящий из центрального провода и металлической оплетки, разделенных между собой слоем диэлектрика (внутренней изоляции) и помещенных в общую внешнюю оболочку.
Коаксиальный кабель до недавнего времени был распространен наиболее широко, что связано с его высокой помехозащищенностью (благодаря металлической оплетке), а также более высокими, чем в случае витой пары, допустимыми скоростями передачи данных (до 500 Мбит/с) и большими допустимыми расстояниями передачи (до километра и выше). К нему труднее механически подключиться для несанкционированного прослушивания сети, он также дает заметно меньше электромагнитных излучений вовне. Однако монтаж и ремонт коаксиального кабеля суще¬ственно сложнее, чем витой пары, а стоимость его выше (он дороже примерно в 1,5-3 раза по сравнению с кабелем на основе витых пар). Сложнее и установка разъемов на концах кабеля. Поэтому его сейчас применяют реже, чем витую пару.
Основное применение коаксиальный кабель находит в локальных компьютерных сетях с топологией типа «шина». При этом на концах кабеля обязательно должны устанавливаться терминаторы для предотвращения внутренних отражений сигнала, причем один (и только один!) из терминаторов должен быть заземлен.
Без заземления металлическая оплетка не защищает сеть от внешних электромагнитных помех и не снижает излучение передаваемой по сети информации во внешнюю среду. Но при заземлении оплетки в двух или более точках из строя может выйти не только сетевое оборудование, но и компьютеры. Терминаторы должны быть обязательно согласованы с кабелем, то есть их сопротивление должно быть равно волновому сопротивлению кабеля. Например, если используется 50-омный кабель, для него подходят только 50-омные терминаторы.
Реже коаксиальные кабели применяются в сетях с топологией «звезда» и «пассивная звезда» (например, в сети Arcnet). В этом случае проблема согласования существенно упрощается, так как внешних терминаторов на свободных концах не требуется.
Волновое сопротивление кабеля указывается в сопроводительной документации. Чаще всего в локальных сетях применяются 50-омные (например, RG-58, RG-11) и 93-омные кабели (например, RG-62). 75-омные кабели, распространенные в телевизионной технике, в локальных сетях не используются.
Вообще, марок коаксиального кабеля значительно меньше, чем кабелей на основе витых пар. Он не считается особо перспективным.
Существует два основных типа коаксиального кабеля:
- Тонкий кабель, имеющий диаметр около 0.5 см, более гибкий;
- Толстый кабель, имеющий диаметр около 1 см, значительно более жесткий. Он представляет собой классический вариант коаксиального кабеля, который уже почти полностью вытеснен более современным тонким кабелем.
Тонкий кабель используется для передачи на меньшие расстояния, чем толстый, так как в нем сигнал затухает сильнее. Зато с тонким кабелем гораздо удобнее работать: его можно оперативно проложить к каждому компьютеру, а толстый требует жесткой фиксации на стене помещения. Подключение к тонкому кабелю (с помощью разъемов BNC байонетного типа) проще и не требует дополнительного оборудования, а для подключения к толстому кабелю надо использовать специальные довольно дорогие устройства, прокалывающие его оболочки и устанавливающие контакт как с центральной жилой, так и с экраном.
Толстый кабель примерно вдвое дороже, чем тонкий. Поэтому тонкий кабель применяется гораздо чаще.
Как и в случае витых пар, важным параметром коаксиального кабеля является тип его внешней оболочки. Точно так же в данном случае применяются как non-plenum (PVC), так и plenum кабели. Естественно, тефлоновый кабель дороже поливинилхлоридного. Обычно тип оболочки можно отличить по ее окраске (например, для кабеля PVC фирма Belden использует желтый цвет, а для тефлонового — оранжевый).
Типичные величины задержки распространения сигнала в коаксиальном кабеле составляют для тонкого кабеля около 5 нс/м, а для толстого — около 4,5 нс/м.
Существуют варианты коаксиального кабеля с двойным экраном (один экран расположен внутри другого и отделен от него дополнительным слоем изоляции). Такие кабели имеют лучшую помехозащищенность и защиту от прослушивания, но они немного дороже обычных.
В настоящее время считается, что коаксиальный кабель устарел, в большинстве случаев его вполне может заменить витая пара или оптоволоконный кабель .
Новые стандарты на кабельные системы уже не включают его в перечень типов кабелей.
Советы по прокладке коаксиального кабеля
В век информационных технологий через наши коаксиальные кабели передается огромное количество информации, что оставляет очень мало места для ошибок. Вот 23 совета, как улучшить прием телепередач и скорость интернета с помощью разъемов коаксиального кабеля.
1
/
22
Family Handyman
Используйте правильный коаксиальный кабель
Важно установить правильный кабель. RG-6 («RG» — старый военный термин для Radio Guide/Grade) является отраслевым стандартом, но есть и другие соображения. Используйте эту таблицу, чтобы определить, какой кабель лучше всего подходит для работы.
2
/
22
Семейный мастер на все руки
Коаксиальный кабель в рулоне
Если вы положите катушку кабеля на бок и начнете тянуть кабель, кабель будет скручиваться при распутывании, а скрученный кабель перекручивается, когда вы тяните за него.
Лучше всего пропустить часть трубы через центр катушки и положить ее на лестницу. Закрепите трубу обрывком проволоки.
3
/
22
Семейный мастер на все руки
Избегайте острых изгибов коаксиального кабеля
Острые изгибы могут повредить кабель. Подумайте о том, чтобы обмотать кабель вокруг банки из-под кофе; коаксиальный кабель никогда не должен изгибаться сильнее, чем это. Используйте 90-градусный адаптер, когда неизбежен резкий изгиб, например, за подставкой для телевизора. Просто убедитесь, что разъем поддерживает Hi-Def, если вы работаете с этим сигналом.
4
/
22
Семейный мастер на все руки
Избегайте жала коаксиального кабеля
После зачистки коаксиального кабеля оставьте фольгу на месте, но отогните оплетку. Убедитесь, что ни один из крошечных проводов оплетки не касается центрального проводника. Это то, что профессионалы называют «жалом», а жало печально известно тем, что наносит ущерб качеству сигнала.
5
/
22
Семейный мастер на все руки
Используйте инструмент для зачистки коаксиального кабеля
Зачистить коаксиальный кабель с помощью универсального ножа не невозможно, но это непросто. Инструмент для зачистки за 15 долларов дает вам быстрые и идеальные результаты каждый раз. Инструмент для зачистки коаксиального кабеля имеет два лезвия: одно лезвие разрезает оболочку, не повреждая оплетку, а другое лезвие разрезает все, кроме центрального проводника. Некоторые профессионалы предпочитают оставлять центральный проводник немного длиннее и обрезать его (примерно на 1/8 дюйма за коннектором) после обжима коннектора.
6
/
22
Family Handyman
Используйте компрессионные соединители коаксиального кабеля
Избегайте вставных, навинчиваемых и обжимных соединителей коаксиального кабеля; Компрессионные соединители работают лучше всего. Вам понадобится обжимной инструмент за 15 долларов для установки компрессионных соединителей.
Купите разъемы для коаксиального кабеля, которые могут работать с самой высокой доступной частотой. Некоторые дешевые разъемы для коаксиального кабеля могут работать с камерой видеонаблюдения, но не с сигналом Hi-Def TV или Интернета. То же самое касается настенных плит. Не все настенные панели имеют встроенные разъемы для коаксиального кабеля, способные обрабатывать сигналы высокого класса. Если вы сомневаетесь, купите разъем с наивысшим частотным диапазоном. Рейтинг должен быть указан на упаковке.
7
/
22
Семейный мастер на все руки
Соединительный коаксиальный кабель
Даже если ваш телевизор высокого разрешения работает нормально, вы можете проверить, подключен ли коаксиальный кабель к системе заземления дома. Соединение просто означает соединение двух вещей для обеспечения электрической непрерывности и проводимости. В доме важно, чтобы электрическая система, системы связи, металлические водопроводные трубы, металлические газопроводы и другие металлические системы были электрически соединены друг с другом.
Электрическое соединение различных систем вместе ограничивает различные потенциалы напряжения (давления) и опасность поражения электрическим током, которые могут присутствовать во время удара молнии или другой электрической аномалии. Разница потенциалов напряжения может создавать сильные токи, которые могут прыгать между двумя разными системами по нежелательному пути, и этим путем можете стать вы!
Самый простой способ соединить коаксиальный кабель с остальной частью дома — пропустить кабели через заземляющий блок, а затем провести провод от блока к заземляющему электроду (заземляющему стержню) или другой подходящей точке заземления. Если вы не знаете, где находится какая-либо часть системы заземления дома, вызовите электрика. Помимо поражения электрическим током, неправильно заземленные кабели могут привести к повреждению электроники и пожару в доме.
8
/
22
Семейный мастер на все руки

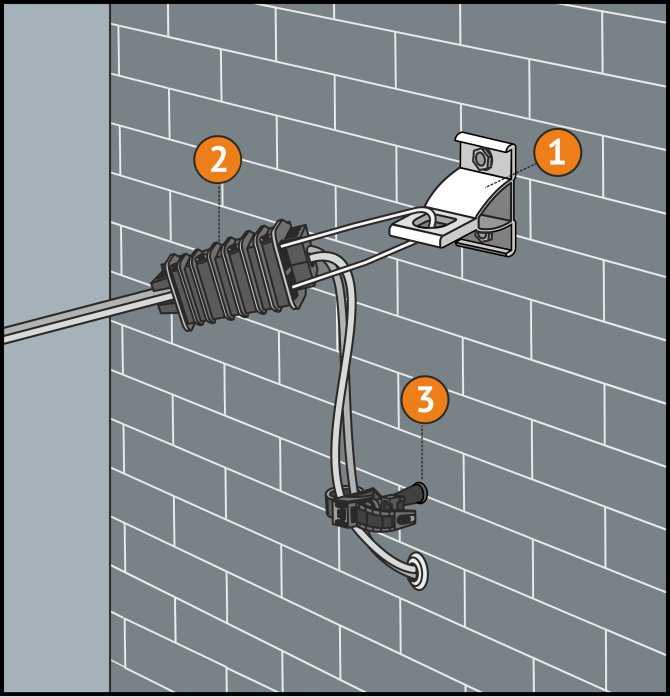

Сделайте петлю на коаксиальном кабеле
Внешний коаксиальный кабель никогда не должен проходить сбоку или вниз и прямо в ваш дом.
Дождевая вода будет прилипать к кабелю и следовать по нему прямо в ваш дом. Сверните кабель, прежде чем он войдет в здание. Петля не только поможет отвести воду, но и обеспечит дополнительный кабель для будущей работы или ремонта.
Проходная втулка позволит вам просверлить немного большее отверстие, чтобы вы могли протягивать кабель через стену, не повреждая ее. Нанесите силиконовый герметик за втулку, прежде чем вставить ее в окончательное положение. Закрепите кабели зажимами или ремнями, которые удерживаются на месте с помощью винтов. Избегайте кабельных хомутов или вешалок, для которых требуются гвозди или скобы. Велика вероятность, что в конце концов вы пропустите гвоздь на ремешке и случайно ударите молотком по кабелю. Кабель, раздавленный молотком, искажает сигнал. Профессионалы предпочитают ремни с уже установленными винтами.
9
/
22
Семейный мастер на все руки
Установка низковольтной коробки для коаксиального кабеля
Гораздо проще протянуть коаксиальный кабель через низковольтную коробку (иногда называемую «грязевым кольцом»), чем через обычную электрическую коробку.
Но это не единственная причина их использования. Коробки низкого напряжения позволяют протолкнуть лишнюю длину проводов в полость стены, не перегибая их. Вы повредите кабель, если попытаетесь втиснуть его в небольшую электрическую коробку. Оставьте от 8 до 10 дюймов дополнительного кабеля в полости стены на тот случай, если вы захотите внести изменения в будущем.
10
/
22
Семейный мастер на все руки
Надежное соединение коаксиального кабеля
Вы не получите надежного соединения, если диэлектрическая часть коаксиального кабеля не будет вставлена заподлицо с разъемом. Если это действительно сложно сделать, возможно, у вас неправильный разъем для кабеля, с которым вы работаете. Для RG-59, RG-6 и RG-6 Quad требуются разные разъемы.
11
/
22
Семейный мастер на все руки
Прокладывайте коаксиальные кабели перпендикулярно электрическим кабелям
Держите коаксиальные кабели вдали от электрических кабелей.
Электрические кабели, проложенные параллельно коаксиальному кабелю, могут мешать вашему сигналу. Однако нормально прокладывать коаксиальные кабели перпендикулярно электрическим кабелям.
12
/
22
Family Handyman
Купить Коаксиальный кабель с четырьмя экранами
Экранирование — это то, что имеет значение, когда речь идет о качестве коаксиального кабеля. Он блокирует помехи и сохраняет сигнал чистым. Откажитесь от кабеля эконом-класса и выберите продукт с четырьмя экранами. Четырехэкранный кабель стоит в два раза дороже, чем кабель с маркировкой «двойной» или «двойной экран». Но, потратив большие деньги на телевизор или компьютер, экономить на коаксиальном кабеле просто не имеет смысла.
Высококачественный кабель имеет два слоя металлической фольги и два слоя плетеной проволоки для защиты от помех.
Экономичный кабель состоит из одного слоя металлической фольги и плетеного провода.
13
/
22
Семейный мастер на все руки
Осторожно обрежьте коаксиальный кабель
Сигнал, передаваемый по центральному проводу коаксиального кабеля, фактически проходит по внешней стороне провода, а не по внутренней.
Таким образом, крошечный надрез в проводе может создать большое препятствие для сигнала. Вот почему специальный инструмент для зачистки коаксиального кабеля (продается в домашних центрах) — единственный инструмент, который вы должны использовать для подготовки концов кабеля к разъемам. Никогда не используйте стандартные инструменты для зачистки проводов или нож. Инструмент для зачистки коаксиального кабеля аккуратно срезает внешнюю оболочку, экран и пенопластовую оболочку за один проход, не повреждая центральный провод.
14
/
22
Семейный мастер на все руки
Не перегибайте кабель
Провод в центре коаксиального кабеля запрессован в пенопластовую оболочку, чтобы он не касался экрана и блокировал помехи. Если вы перегнёте кабель или согнёте его вокруг острого угла, вы раздавите пенопласт. В этот момент ущерб нанесен, и нет никакого способа отменить его. Никогда не сгибайте кабель по радиусу менее 3 дюймов.
Когда коаксиальный кабель изгибается, центральный провод сминает пенопластовую оболочку и слишком близко подходит к экрану.
Это приводит к помехам.
15
/
22
Семейный мастер на все руки
Не тяните слишком сильно
Коаксиальный кабель хрупок, и перекручивание и сдавливание — не единственные способы повредить пенопластовую оболочку вокруг центрального провода. Слишком сильное натяжение коаксиального кабеля приводит к стягиванию экранирующей оплетки и сдавливанию поролона (как «китайские наручники» стягиваются вокруг пальца). Это вредит качеству сигнала. Максимальное усилие натяжения кабеля RG-6 составляет 35 фунтов. Сделайте несколько коротких рывков сквозь стены и потолки вместо длинного перетягивания каната.
16
/
22
Семейный мастер на все руки
Не прокладывайте коаксиальный кабель слишком близко к электропроводке
Электрические линии могут создавать неприятные помехи в коаксиальном кабеле. Поэтому держите коаксиальные кабели на расстоянии не менее 6 дюймов от электрического кабеля, даже если кабели разделены деревом или другими строительными материалами.
Чтобы снизить вероятность возникновения проблем с телефонными линиями, установите «витую пару» или экранированную телефонную проводку. Если коаксиальный кабель должен пересекать электрическую линию, создайте 9пересечение 0 градусов.
17
/
22
Семейный мастер на все руки
Не сдавливайте кабель
Существует несколько видов скоб, предназначенных для коаксиального кабеля, и все они хорошо работают, если не забивать их слишком далеко. Слишком туго натянутые на кабель, они раздавят пенопластовую оболочку внутри, вызывая те же проблемы, что и перекручивание. Если у вас много коаксиального кабеля, купите специальный кабельный степлер, который не раздавит кабель. Они доступны в некоторых домашних центрах или в Интернете (ищите «кабельный степлер»). При использовании молотка не бейте слишком сильно. Скоба не должна врезаться в кабель; свободная хватка лучше крепкой.
18
/
22
Семейный мастер на все руки
Не позволяйте щитам показываться
Лучшая работа по прокладке кабеля может быть испорчена, если вы не будете осторожны при подключении концевого соединителя.
Всегда осторожно отгибайте фольгу и экранирующую оплетку, прежде чем подсоединять коннектор. Одна прядь оплетки, выступающая в область разъема, может испортить сигнал. Дважды проверьте свою работу, прежде чем обжимать или сжимать разъем.
19
/
22
Семейный мастер на все руки
Не используйте винтовые разъемы
Прочные соединения на концах коаксиального кабеля обеспечивают свободный путь для прохождения сигнала. Плохие соединения ослабляют сигнал. Концевые разъемы коаксиального кабеля, которые навинчиваются на внешнюю оболочку кабеля, со временем могут ослабнуть и даже отпасть. Вместо этого используйте разъемы коаксиального кабеля с обжимным кольцом и специальный инструмент для обжима (продается в домашних центрах) или, что еще лучше, разъемы обжимного типа. Соединители компрессионного типа прочно захватывают кабель, не сдавливая внутреннюю пенопластовую оболочку, как это иногда бывает с соединителями обжимного типа.
20
/
22
Не затягивайте вручную разъемы коаксиального кабеля
Как и в случае концевых разъемов коаксиального кабеля, резьбовые разъемы коаксиального кабеля на стенных розетках, компьютерах и телевизорах должны обеспечивать надежный путь для сигнала.
Большинство людей затягивают эти соединения вручную, но этого недостаточно. Вместо этого, используя 7/16-дюймовый. ключ, поверните гайку еще на четверть оборота, чтобы зафиксировать соединение.
21
/
22
Установка кабельного вывода: не используйте стандартные электрические коробки
Стороны и задняя часть стандартной электрической коробки заставляют вас резко сгибать кабель внутри коробки, что может ухудшить качество сигнала. Коробки низкого напряжения позволяют сделать плавный изгиб, потому что на самом деле это не коробки, а просто рамы, которые крепятся к гипсокартону. Эти коробки продаются в домашних центрах, а также могут использоваться для телефонной, акустической и другой низковольтной проводки.
22
/
22
Не используйте дешевый разветвитель
Каждый раз, когда вы разделяете телевизионный сигнал, он становится слабее. Но вам придется разделить сигнал разъемов коаксиального кабеля, если вы хотите добавить телевизор. Тем не менее, вы можете избежать плохого качества изображения.
Во-первых, купите сплиттер, способный обеспечить полосу пропускания, необходимую для телевидения высокой четкости и высокоскоростного Интернета. Если у вас плохое качество изображения после установки разветвителя коаксиального кабеля для телевидения и Интернета, обратитесь за советом к поставщику услуг кабельного телевидения (они могут увеличить мощность вашего сигнала). Вы также можете установить усилитель для усиления сигнала, поступающего от вашей антенны, спутниковой или кабельной службы. Усилители продаются в домашних центрах, магазинах электроники и в Интернете (ищите «усилитель для телевизора»). Но планируйте потратить 50 долларов или больше, чтобы получить лучшие результаты. И сохраните квитанцию, чтобы вы могли вернуть усилитель, если он не поможет.
Судите о сплиттере по цифрам. Если у вас есть кабельное телевидение, купите его с пометкой «5-1450 МГц». Для спутникового телевидения ищите высокую частоту не менее 2200 МГц.
Первоначально опубликовано: 27 июня 2019 г.
Телевизионная антенна
и
Коаксиальный кабель CATV Заземление Молниезащита
Заземление антенны
— Заземление коаксиального кабеля
: Антенна
Подключение цифрового и аналогового ТВ
ДОМАШНИЙ
• Как подключить объемный звук для Netflix, Hulu
• Автомобиль
Страховые компании БЕСПЛАТНО Котировки.
Что нужно знать перед покупкой
автострахование
или видеорегистратор
в подарок кусачки для телевизионного шнура
Заземление антенны:
Внешние антенны для ТВ — молниезащита
АНТЕННА, ЗАЗЕМЛЕНИЕ КАБЕЛЬНОГО ТВ
Заземление внешних телевизионных антенн и коаксиальных кабелей кабельного ТВ:
Внешние телевизионные антенны должны быть заземлены во избежание повреждения
оборудования от статического электричества, особенно во время грозы.
Молния распространяется в основном по прямой линии с конечной целью
ударится о землю, и он пойдет по пути наименьшего сопротивления, поэтому
любые провисания или изгибы заземляющего провода являются местом, где молния может
«выпрыгнуть.
Имейте в виду, что в редких случаях вы выдерживаете прямое
удар молнии, ничего не гарантировано, даже с заземлением. Есть
вы ничего не можете сделать, чтобы на 100% предотвратить повреждение вашего снаряжения, если вы получите
прямой удар молнии. Хорошая новость: прямой удар молнии
очень редко.
Скорее всего, вы никогда не получите прямого удара.
Сама мачта антенны должна быть заземлена, а коаксиальный кабель также должен быть
заземленный. Коаксиальный кабель, обычно RG-6, необходимо заземлить, чтобы
в тока не входит в ваше оборудование и уничтожает дорогие
компонентов, таких как цифровой телевизор.
Цель состоит в том, чтобы предотвратить накопление статического электричества в первой
место и попытаться предотвратить повреждение чувствительных диодов и
цепи в ваших электронных компонентах. Заземляющий блок
используется для
заземлите внешнюю антенну. Вы захотите попытаться сохранить статику
электричество вне дома. Никогда не прокладывайте провода внутри дома.
Прокладывайте провода прямо от мачты антенны к земле и держите
длина максимально короткая и прямая. Земля определяется как стержень
вбит в землю на 8 футов. Если твердая почва мешает вождению металлического стержня
8 футов в глубину, затем выкопайте траншею длиной 8 футов параллельно поверхности земли.
поверхности и вниз в землю, насколько почва позволит вам
копать землю.
Национальный электротехнический кодекс США (NEC) указывает, что коаксиальный
кабель, который подвергается воздействию молнии, должен быть заземлен
системы здания как можно ближе к точке ввода кабеля
возможный.
Заземляющий стержень должен находиться рядом с мачтой. С антенной можно
заземлите мачту, гик, тарелку, директор и рефлекторы
антенна с помощью контактного металлического соединения с заземляющим проводом, идущим непосредственно в
заземлите через глубокий заземляющий стержень, но вы не можете напрямую заземлить ведомый
элемент или активный элемент антенны. Все, что вы можете сделать, это сделать
разумная попытка заземлить его через коаксиальный заземляющий блок, чтобы
уменьшить накопление статического заряда и уменьшить вероятность
удара молнии.
Блок заземления
Блок заземления представляет собой устройство, предназначенное для отвода высокого напряжения
шипы, которые достигают опасных уровней, которые могут повредить ваш прием
оборудование. Они не закорачивают центральный проводник напрямую.
земля, потому что это убьет сигнал, а скорее допустит небольшой разрыв
которые будут постоянно снимать статический заряд со здания
прежде чем он достигнет опасного уровня для вашего оборудования. Использование заземления
Блок, расположенный непосредственно перед вводом коаксиального провода в ваше здание,
что рекомендуется для эффективного снижения вероятности малых
статическое электричество может повредить ваш приемник. НЕ защитит от
прямое попадание молнии. Оба
блок заземления на коаксиальном кабеле
(75 Ом) и прямой провод заземления на мачту антенны.
использовал.
БЛОК ЗАЗЕМЛЕНИЯ — один коаксиальный с F-разъемами
до точки
рядом с входом кабеля в здание. Соедините одну длину вашего
коаксиальный антенный кабель между блоком и антенной и вторая длина
между другим концом блока и вашим приемником (телевизором). Затем запустите
длина
провода заземления от блока к заземляющему стержню.
Схема заземления антенны
Точки заземления должны быть заземлены (определяется как длина
труба, забитая в землю на восемь или более футов).
Вам также необходимо заземлить саму антенну, проложив еще один отрезок
заземляющий провод между антенной и точкой заземления. Ваша антенна
может иметь специальные инструкции по заземлению; если да то обязательно
следуйте за ними. Если вы не уверены, что правильно заземлили антенну,
проконсультируйтесь со специалистом, имеющим опыт установки антенн или
сам производитель вашей антенны.
Не рекомендуется использовать водопроводные трубы, как медные, так и немедные, т.к.
труба не может быть истинным заземлением. Иногда делали ремонт
трубы и вместо меди использовали ПВХ (пластик).
Установите заземляющий блок как можно ближе к месту, где 75 Ом
В дом заведен коаксиальный кабель. Заземляющие провода для обоих
мачта и нисходящий провод должны быть медными, номер восемь (8) или
больше. Отводящий провод от антенны к блоку заземления и
заземляющий провод мачты должен крепиться к дому на расстоянии четырех
(4) до шести (6) футов друг от друга.
Заземление
Антенная мачта
NEC требует, чтобы антенная мачта и крепление
быть заземлены напрямую.
Никаких сращиваний или соединений нет.
допускается в заземляющем проводе между мачтой и
заземляющий стержень.
Сначала подсоедините один конец медного провода заземления № 8 или № 10 к
антенная мачта. Один из болтов на креплении можно использовать как крепление
точка. Мачты окрашенные или с покрытием
необходимо соскоблить их покрытие вокруг области
где они соприкасаются с креплением. Это обеспечит
электрическое соединение между мачтой и
устанавливать. Очень важно получить хорошее, прочное соединение.
(После того как мачта прикреплена к креплению, любые царапины
открытая часть должна быть повторно покрыта
краска или другой герметик.)
Затем протяните заземляющий провод к земле так же непосредственно, как
возможный. Для крепления можно использовать стандартные проволочные скобы.
заземляющий провод напротив стены дома. Избегать
делать повороты на 90° или более с заземляющим проводом. А
заряд молнии с трудом совершает такой поворот и
поэтому может разрядиться в дом.
Сделать землю
проволока изгибается как можно плавнее и постепеннее.
Провод заземления должен быть подключен к заземляющему стержню. Водопроводные трубы или
сантехники нет
приемлемый. Хороший стальной заземляющий стержень с медным покрытием
требуется погружение в землю не менее чем на 3–8 футов.
Специальные зажимы, обеспечивающие прочное соединение между заземляющими проводами
следует использовать заземляющий стержень.
Заземляющий стержень – стальной стержень с медным покрытием
Заземление
в
Линия передачи
Дело не только в высоте антенны.
восприимчивы к ударам молнии. Антенны и передача
линия может накапливать статические электрические заряды
которые также увеличивают вероятность попадания молнии в
монтаж. Чтобы правильно «снять» это статическое
электричество,
небольшое устройство, известное как антенный разряд
устройство должно быть включено в установку.
Разрядный блок антенны (также называемый «молниеносный
разрядник») подключен к линии передачи на
точка рядом с местом входа линии передачи в
дом.
Один конец заземляющего провода присоединен к
разрядный агрегат. Другой конец провода подключен
непосредственно на заземляющий стержень.
Антенная установка не заземлена должным образом
разве что и мачта заземлена, и антенный разряд
блок установлен правильно.
ПРЕДУПРЕЖДЕНИЕ. Если вы решили установить
антенну на крыше или в другом потенциально опасном месте.
Обратитесь к профессионалу за помощью в установке антенны на крыше. Не надо
попробуйте установить антенну на мокрую или покрытую льдом крышу или
снег. Всегда имейте с собой кого-то еще, когда вы взбираетесь на
крыша. Если вы упадете, они могут помочь или позвать на помощь.
Убедитесь, что все ваше оборудование подключено к качественному сетевому фильтру,
предпочтительно тот, который гарантирован как минимум на сумму вашего
стоимость оборудования.
Если
вы знаете, что приближается буря, рекомендуется отключить
коаксиальный кабель от телевизора.
• См.
более 100 схем подключения
• Как
купить ТВ антенну для HDTV
• Все
о сетевых фильтрах — Сохранить
ваши электронные устройства от власти
шипы
COLUMBIA ISA
Расширение прав и возможностей потребителей с помощью информации
• ТВ
антенны и прием
• HDTV
Антенны
• Объемный звук
Звук
• Аудио
и кабельные соединения видео
• Лучшее
HDTV
• Bluray
объемный звук
• Bluray
плееры интернет Netflix
• Bluray
HDTV
• Bluray
Плееры Sony
• Перепихон
кабельная коробка VCR
• Кабель
соединения
• Кабель
соединения кабельное ТВ
• Кабельное
соединения DVD
• Кабель
соединения HDTV
• Подсоединение
схема DVD-рекордер
• USB
• Аудио
кассета для копирования на ПК
• Аналоговый
Схема подключения ТВ видеомагнитофона
• Спутник
и кабельное телевидение
• HDMI
переключатель A/V-ресивер
• Подсоединение
Коммутатор DVD Tivo
• Цифровой
тюнер Великобритания
• Великобритания
freeview
• Кабель
ТВ Музыкальные каналы
• Секс
схема Bravia Xbox 360
• Спутник
DVD-адаптер для телевизора
• TV
Схема кабеля видеомагнитофона DVD
• Комбинированный
Спутниковое подключение HDTV
• Подключение
Кабельная коробка DVD
• FTA
TV DVD VCR схема
• HDTV
Схема подключения HDMI
• ХТИБ
Подключение видеомагнитофона к телевизору
• Подключение
iPod к стереосистеме
• Playstation
• Сб.
ТВ-видеорегистратор
• Подключение
TV 2VCR
• Подключение
TV DVD A/V-ресивер
• Подключение
диаграммы Индекс 100
• Руководство
к бриллиантам
• Как
найти свой размер кольца
• Как
определить, настоящий ли бриллиант
• Руководство
к кольцам с бриллиантами
• DVD
соединения
• DVD
Часто задаваемые вопросы
• DVD
Глоссарий
• Как
для подключения DVD-плеера
• Как
для подключения DVD-плеера
• Как
для подключения DVD-плеера
• Как
для подключения DVD-плеера
• DVD
Введение
• DVD
Плееры
• DVD
покупка плеера
• DVD
подключение плеера
• DVD
ВЧ модуляторы
• DVD
Звук
• DVD
проблема с игроком
• Легко
Руководство по подключению HDTV
• Легко
Руководство по подключению DVD
• HDMI
распределительная коробка
• HDMI
Версии
• ТВЧ
SONY
• ТВЧ
SONY
• ТВЧ
Руководство по покупке
• ТВЧ
Факты, которые вы должны знать
• HDTV
Размер экрана
• HDTV
до $500
• Дом
• Как
для подключения видеокамеры
• Подсоединение
диаграмма HDTV DVD Surround
• Как
добавить отличный звук в HDTV
• Как
добавить отличный звук 5.
Добавить комментарий
