Кабель авбшв и авббшв в чем разница: чем отличается АВБШв от АВБбШв — Прочие вопросы — Технический форум

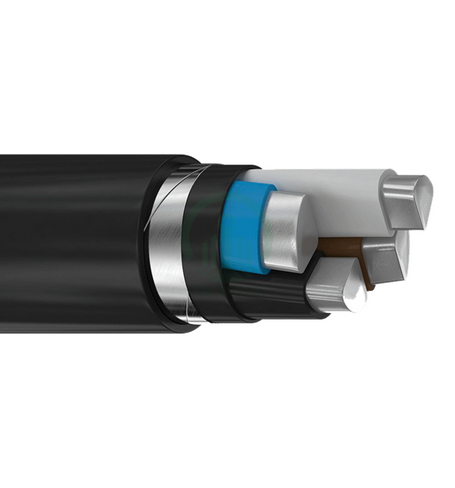

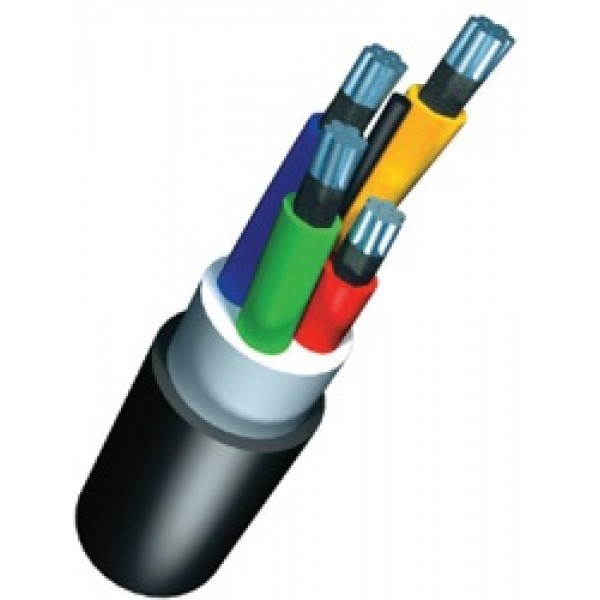

Кабель АВБбШв

Быстро набирающим популярность и широко распространенным видом силовых кабелей, отличающимся превосходными техническими характеристиками, по праву можно назвать АВБбШв кабель.

Маркировка указывает на материалы из которых изготовлен кабель. Давайте их рассмотрим аббревиатуру.

• буква А говорит от том, что при его изготовлении использовалась алюминиевая жила;
• буква В — что изоляция в которую помещена жила выполнена из ПВХ пластиката;
• Бб — значит, кабель оснащен броней из двух пластин: оцинкованных или не оцинкованных;
• последние буквы Шв говорят, что кабель помещен в защитный чехол из ПВХ с добавлением битума.

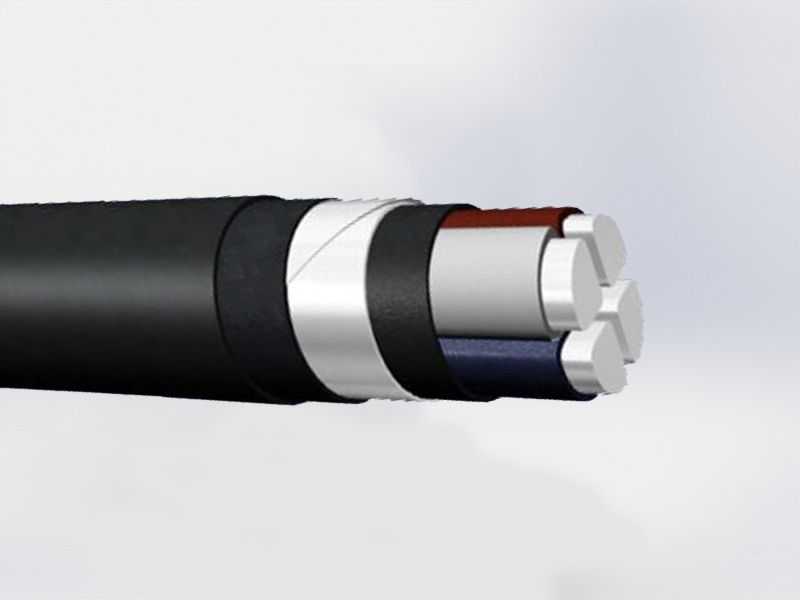

Кабель АВБбШв — относится к силовым кабелям с бронированной жилой и оболочкой из поливинилхлоридного пластиката (ПВХ), стойкого к возгоранию и не выделяющего дыма.


Кабель изготавливается по ГОСТу — 16442-80.

Широко применяется при проведении электромонтажных работ в тоннелях, шахтах, коллекторах, сухих и сырых помещениях, траншеях. Незаменим там, где другой кабель не подходит. Например, во взрывоопасных и пожароопасных местах. Допустимо использование на высоте до 4000 метров над уровнем моря, хотя при всей своей прочности не переносит сильного растяжения и деформации.


Также возможен монтаж по воздуху, если есть вероятность повреждений кабеля при монтировании и дальнейшем использовании.

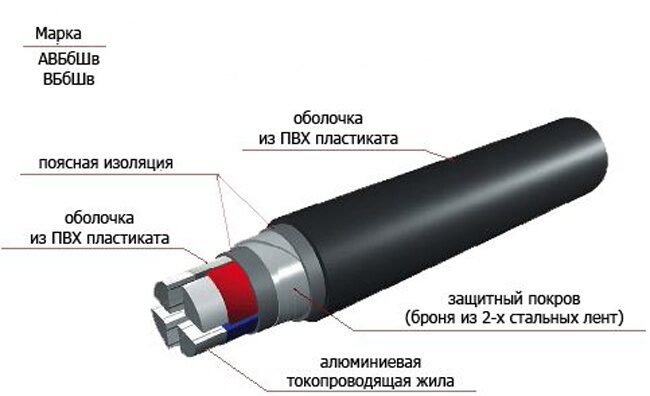

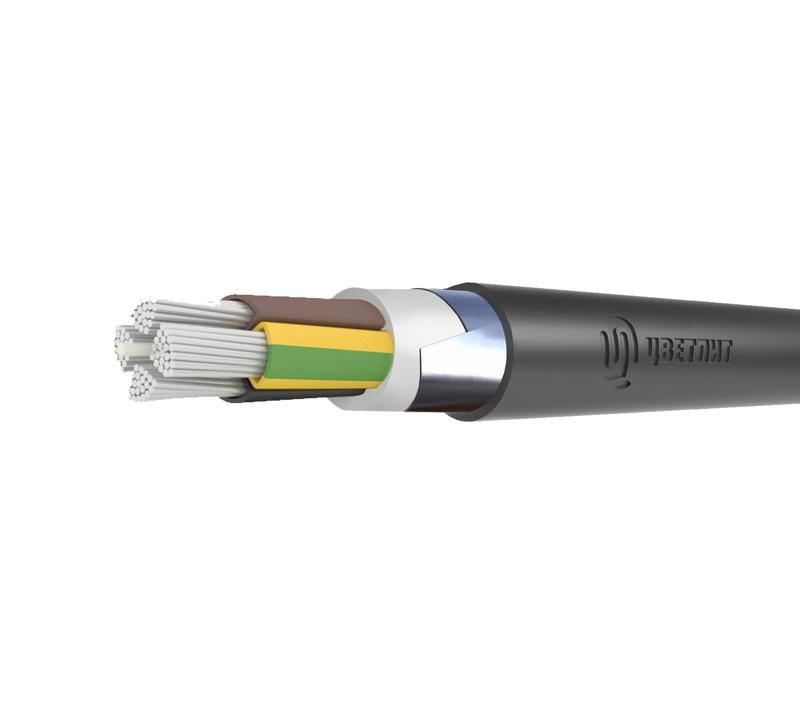

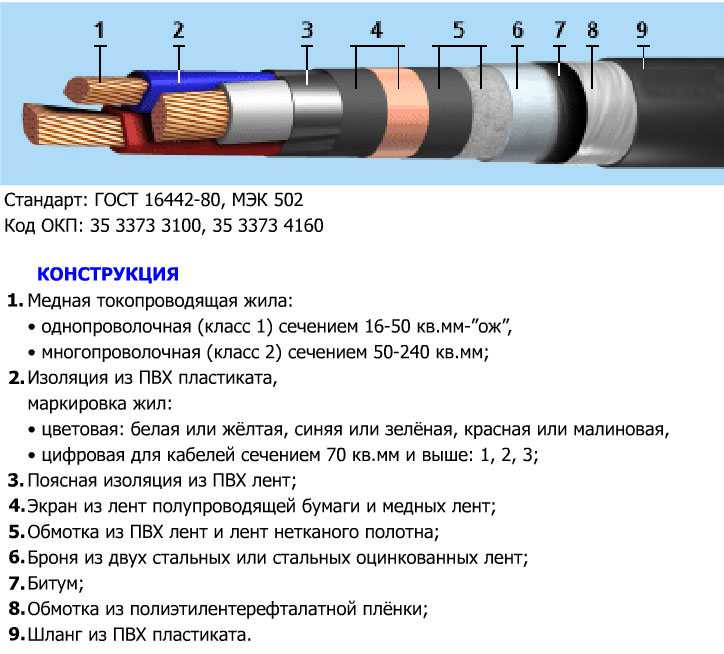

Конструкция АВБбШв кабеля

• Жила, проводящая ток. Изготавливается из алюминия, бывает однопроволочной и многопроволочной. Это определяется классом, к которому принадлежит кабель (класс 1 или 2), а форму могут иметь секторную или круглую.
• Жила заключается в изоляционную оболочку из негорючего, светоотражающего материала ПВХ. Если кабель многожильный, каждую жилу изолируют отдельно, а изоляции отличаются по расцветке. Голубым, либо светло-синим обозначают нулевую жилу, а гаммой из желто-зеленого — жилы заземления.
• Экранизирующие прослойки, выполнены из металла, либо пластика с обмоткой из прорезиненной ткани или кабельной бумаги. Экранизирующие  прослойки применяются строго в проводах выдерживающих 6 кВ.
• Броня из стальных оцинкованных лент, закрученных по спирали.
• Заполнитель — прослойка выполненная из ПВХ-пластиката, пленки ПЭТФ. Возможно использование другого материала со схожими свойствами.
• Внешняя оболочка из ПВХ — пластиката, не воспламеняющегося, устойчивого к воздействию солнечной радиации.

Технические характеристики

Кабель может быть одножильным и многожильным. Количество жил зависит от предъявляемых к нему технических требований. Стоит отметить, что кабели рассчитанные на напряжение в 6 кВ всегда только трехжильные.


Минимально допустимый изгиб одножильного кабеля при проведении электромонтажных работ составляет 10 миллиметров, а для многожильного — 7,5 миллиметров. Это требование необходимо соблюдать, поскольку провод АВБбШв нельзя подвергать сильной деформации.

Основные жилы в двух- и трехжильном кабеле имеют одинаковое сечение. Допустимо, чтобы диаметр жилы заземления был чуть меньше.

Необходимо знать:

• Если провод четырехжильный, сечение жил в нем максимальное — 240 мм. кв. Жилы имеют одинаковое сечение, кроме нулевой жилы — она чуть меньше.
•
  Если они не прилегают вплотную, пространство между ними обязательно должно быть заполнено ПВХ пластикатом, который легко удаляется не повреждая изоляцию.
•
  Если сечение жил 25 мм включительно, наполнение может отсутствовать.

Несмотря на некоторые различия в конструкции, следующие свойства имеют все кабели АВБбШв:

• способность выдерживать напряжение: от 0,66 до 6 кВ;
• сохранение работоспособности в радиусе температур от -50 до +50 градусов;
• сохранение работоспособности в условиях повышенной влажности — до 90% при температуре +35;
• возможность проведения монтажных работ до — 15 градусов мороза, без подогрева кабеля;
• максимально допустимое нагревание провода во время эксплуатации — +70 градусов;
• максимально предельная температура в аварийном режиме — +80 градусов;
• способность выдерживать температуру +160 градусов при возникновении короткого замыкания на протяжении 4 секунд.

Гарантийный срок работы кабеля — 5 лет с момента установки, а полный срок работы — 30 лет. Производитель дает гарантию, что данный продукт полностью соответствует характеристикам, и при выполнении всех условий установки и эксплуатации прослужит долгие годы.

Торговая сеть «Планета Электрика» обладает очень широким выбором кабельно-проводниковой продукции, с которой более подробно Вы можете ознакомиться на нашем сайте.

Кабель АВБбШв — Расшифровка, Характеристики и все Сечения

Кабель АВБбШв — Расшифровка, Характеристики и все Сечения

— 0,66/1 кВ

Заказать

Номинальное переменное напряжение	0,66/1 кВ
Количество жил	1 — 5 жил
Размер сечения	1,5 — 240 мм2

Содержание:

• Расшифровка
• Технические
  характеристики
• Конструкция
• Применение
• Маркировка
• Указания
  по эксплуатации
• Сечения
  и маркоразмеры
• ГОСТ
• Аналоги
• Производители

Расшифровка АВБбШв

А

— алюминиевая токопроводящая жила

В

— изоляция из ПВХ пластиката

Б

— броня из стальных оцинкованных лент

б

— без подушки под броней;

Шв

— выпрессованный ПВХ защитный шланг

АВБбШв-ХЛ — холодостойкое исполнение (температура эксплуатации до -60
°С)

АВБбШв-Т — тропическое исполнение (стойкость к воздействию плесневых грибов)

N — нулевая жила

Pe — жила заземления

ож — однопроволочная жила

ок — однопроволочная круглая жила

ос — однопроволочная секторная жила

мж,мп,мн — многопроволочная жила

мк — многопроволочная круглая жила

мс — многопроволочная секторная жила

Технические характеристики АВБбШв

Общие характеристики

Номинальное переменное напряжение

0,66/1 кВ

Номинальная частота

50 Гц

Минимально допустимый радиус изгиба при прокладке

10 диаметров кабеля (для одножильного кабеля)
7,5 диаметров кабеля (для многожильного кабеля)

Строительная длина

200-450 метров

Допустимые усилия при протяжке кабеля по трассе прокладки

50 Н/мм²

Код ОКП АВБбШв

3537715700

Класс пожарной безопасности

O1. 8.2.5.4

Срок службы

30 лет

Гарантийный срок эксплуатации кабеля

5 лет

Температура окружающей среды при эксплуатации кабеля

от -50°С до 50°С

Стойкость к воздействию повышенной относительной влажности
при температуре окружающей среды до 35°C

98%

Минимальная температура прокладки кабеля без
предварительного подогрева

-15°С

Радиус изгиба

Допустимые температуры нагрева токопроводящих жил кабеля:

Длительно-допустимая

70 °С

В режиме перегрузки

90 °С

Предельная при коротком замыкании

140 °С

По условию невозгорания при коротком замыкании

350 °С

Указания по эксплуатации

Характеристики изоляции и оболочки

Наименование характеристики	Значение для изоляции из ПВХ	Значение для наружной оболочки и шланга из ПВХ
До старения
Прочность при разрыве, не менее	12. 5 Н/мм	12.5 Н/мм
Относительное удлинение при разрыве, не менее	150%	150%
После старения
Прочность при разрыве, не менее	12.5 Н/мм	12.5 Н/мм
Отклонение* значения прочности при растяжении, не более	±25%	±25%
Относительное удлинение при разрыве, не менее	150%	150%
Отклонение значения относительного удлинения при разрыве, не более	±25%	±25%
Глубина продавливания при высоких температурах, не более	50%	50%
Водопоглощение — увеличение массы, не более	10 мг/см2	—
Стойкость к воздействию низкой температуры — отклонение значения относительного удлинения при разрыве, не более	—	20%

*Отклонение – разность между средним значением, полученным после старения, и средним значением,
полученным до старения, выраженная в процентах последнего.

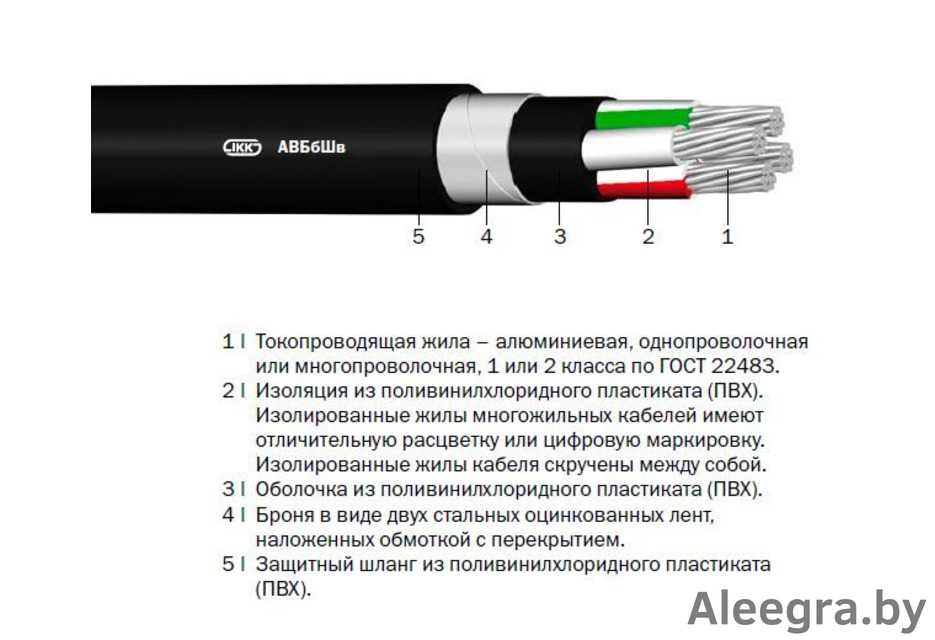

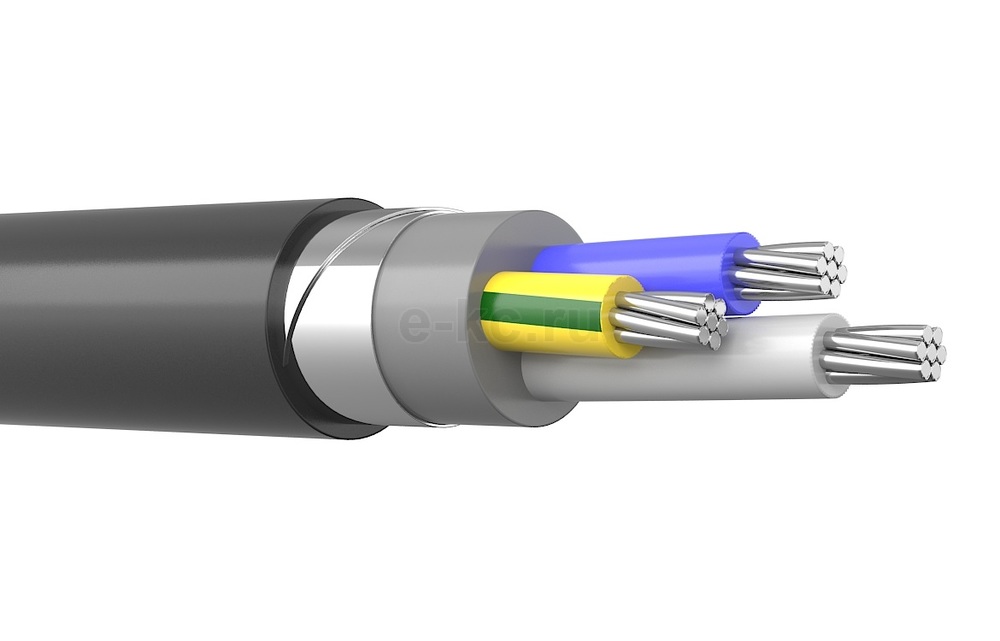

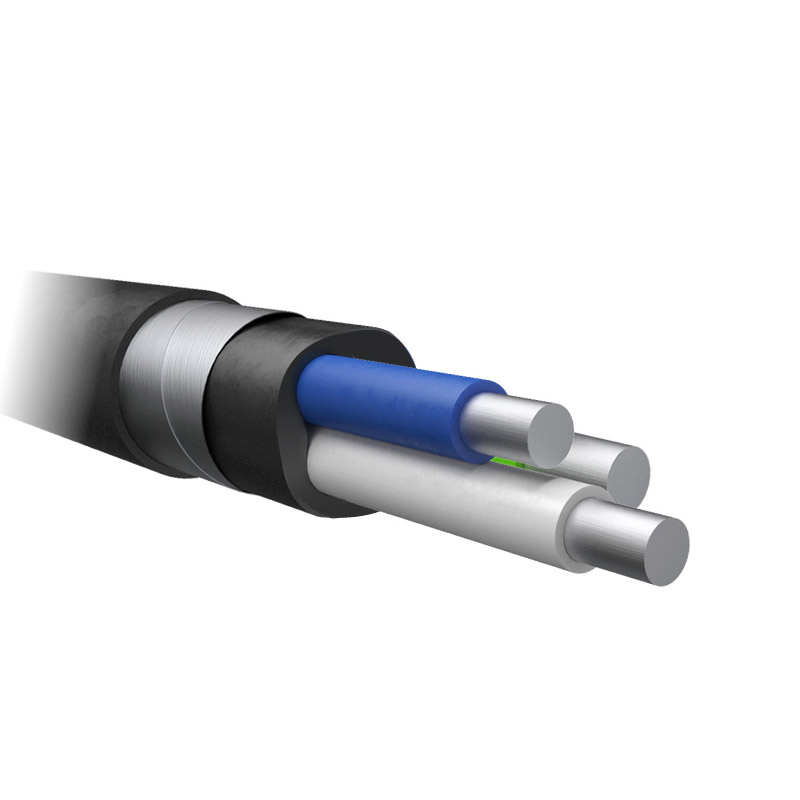

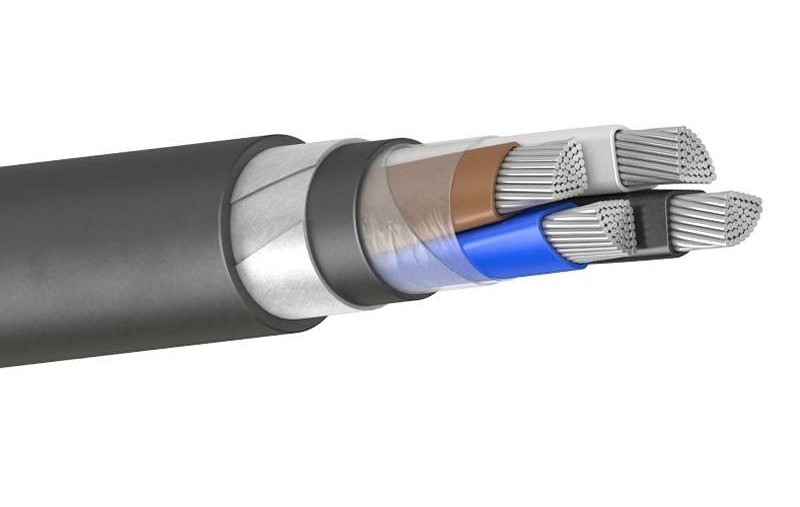

Конструкция АВБбШв

1. 1. Алюминиевая токопроводящая жила
2. 2. Изоляция из поливинилхлоридного пластиката (ПВХ)
3. 3. Заполнение из ПВХ пластиката или невулканизированной резиновой смеси — для придания кабелю практически круглой формы внутренние и наружные промежутки между изолированными жилами должны быть заполнены.
4. 4. Внутреняя оболочка из поливинилхлоридного (ПВХ) пластиката
5. 5. Броня из стальных оцинкованных лент
6. 6. Защитный шланг из ПВХ пластиката

Токопроводящие жилы должны быть одно- или многопроволочными номинальными сечениями в соответствии с
таблицей:

Наименование жилы	Номинальное сечение алюминиевой жилы, мм
	круглой	секторной (сегментной)
Однопроволочная	2,5-300	25-400
Многопроволочная	25-1000	25-400

Многожильные кабели должны иметь все жилы равного сечения. Четырехжильные кабели с
жилами номинальным сечением 25 мм² и более могут иметь одну жилу меньшего сечения
(нулевую или заземления) в соответствии с таблицей:

Наименование жилы	Номинальное сечение алюминиевой жилы, мм
Основная	25	35	50	70	95	120	150	185	240	300	400
Нулевая или заземления	16	16	25	35	50	70	70	95	120	150	185

Маркировка АВБбШв Изолированные жилы кабелей должны иметь отличительную расцветку. Расцветка должна быть сплошной или в виде продольной полосы шириной не менее 1 мм. Цвет изоляции жил многожильных кабелей должен соответствовать ГОСТ 31996-2012. Число жил в кабеле, шт. Цвет изоляции жилы Порядковый номер жилы 1 2 3 4 5 2 Серый* Синий — — — 3 Серый* Коричневый Черный — — Серый* Синий Зеленый-Желтый — — 4 Серый* Коричневый Черный Синий — Серый* Коричневый Черный Зеленый-Желтый — 5 Серый* Коричневый Черный Синий Зеленый-Желтый Синий — нулевая жила Зеленый-Желтый — жила заземления (* — или натуральный) (** — по согласованию с заказчиком)

Применение АВБбШв

• Кабели предназначены для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66 и 1 кВ номинальной частотой 50 Гц
• Для прокладки без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках
• Для эксплуатации в электрических сетях переменного напряжения с заземлённой или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 часов, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 часов за год
• Для одиночной прокладки в кабельных сооружениях и производственных помещениях. Групповая прокладка разрешается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом необходимо применять пассивную огнезащиту
• Класс пожарной опасности по ГОСТ 31565-2012: О1.8.2.5.4
• Применяются при наличии опасности механических повреждений кабеля

Сечения и маркоразмеры АВБбШв

Выбрав необходимый размер кабеля АВБбШв, вы сможете уточнить значения и описание следующих
характеристик:

• вес и диаметр
• токовая нагрузка
• ток короткого замыкания
• мощность
• сопротивление
• точная конструкция
• маркировка

• АВБбШв 1х1,5
• АВБбШв 1х2,5
• АВБбШв 1х4
• АВБбШв 1х6
• АВБбШв 1х10
• АВБбШв 1х16
• АВБбШв 1х25
• АВБбШв 1х35
• АВБбШв 1х50
• АВБбШв 1х70
• АВБбШв 1х95
• АВБбШв 1х120
• АВБбШв 1х150
• АВБбШв 1х185
• АВБбШв 1х240
• АВБбШв 2х1,5

• АВБбШв 2х2,5
• АВБбШв 2х4
• АВБбШв 2х6
• АВБбШв 2х10
• АВБбШв 2х16
• АВБбШв 2х25
• АВБбШв 2х35
• АВБбШв 2х50
• АВБбШв 2х70
• АВБбШв 2х95
• АВБбШв 2х120
• АВБбШв 2х150
• АВБбШв 2х185
• АВБбШв 2х240
• АВБбШв 3х1,5
• АВБбШв 3х2,5

• АВБбШв 3х4
• АВБбШв 3х6
• АВБбШв 3х10
• АВБбШв 3х16
• АВБбШв 3х25
• АВБбШв 3х35
• АВБбШв 3х50
• АВБбШв 3х70
• АВБбШв 3х95
• АВБбШв 3х120
• АВБбШв 3х150
• АВБбШв 3х185
• АВБбШв 3х240
• АВБбШв 3х2,5+1х1,5
• АВБбШв 3х4+1х2,5
• АВБбШв 3х6+1х4

• АВБбШв 3х10+1х6
• АВБбШв 3х16+1х10
• АВБбШв 3х25+1х10
• АВБбШв 3х25+1х16
• АВБбШв 3х35+1х16
• АВБбШв 3х50+1х16
• АВБбШв 3х50+1х25
• АВБбШв 3х70+1х35
• АВБбШв 3х95+1х35
• АВБбШв 3х95+1х50
• АВБбШв 3х120+1х70
• АВБбШв 3х150+1х50
• АВБбШв 3х150+1х70
• АВБбШв 3х185+1х95
• АВБбШв 3х240+1х120
• АВБбШв 4х1,5

• АВБбШв 4х2,5
• АВБбШв 4х4
• АВБбШв 4х6
• АВБбШв 4х10
• АВБбШв 4х16
• АВБбШв 4х25
• АВБбШв 4х35
• АВБбШв 4х50
• АВБбШв 4х70
• АВБбШв 4х95
• АВБбШв 4х120
• АВБбШв 4х150
• АВБбШв 4х185
• АВБбШв 4х240
• АВБбШв 5х1,5
• АВБбШв 5х2,5

• АВБбШв 5х4
• АВБбШв 5х6

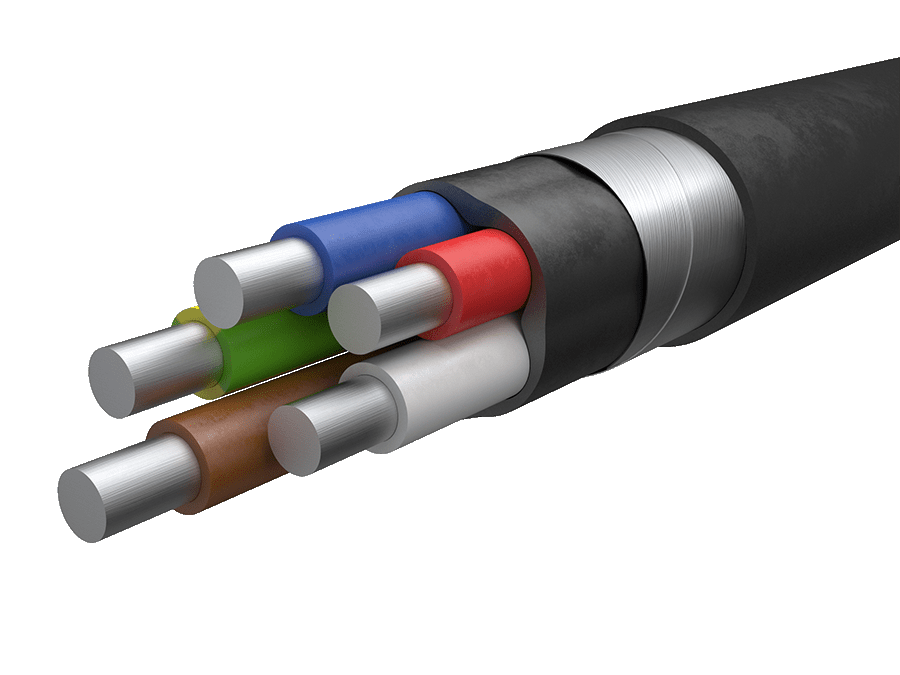

• АВБбШв 5х10
• АВБбШв 5х16
• АВБбШв 5х25
• АВБбШв 5х35
• АВБбШв 5х50
• АВБбШв 5х70
• АВБбШв 5х95
• АВБбШв 5х120
• АВБбШв 5х150
• АВБбШв 5х185
• АВБбШв 5х240

ГОСТ АВБбШв

Ниже представлены государственные стандарты для АВБбШв, в соответствии с которыми мы собрали
технические характеристики, представленные на данной странице.

ГОСТ 31996-2012

действующий

«ГОСТ 31996-2012 — Действующий. Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0.66; 1 и 3 кВ Общие технические условия.»

с 01.01.2014 по н.в.

скачать

ГОСТ Р 53769-2010

недействующий

«Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0.66; 1 и 3 кВ Общие технические условия»

с 01.01.2011 по 01.01.2014

скачать

ГОСТ 16442-80

недействующий

«Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0. 66; 1; 3; и 6 кВ Общие технические условия»

с 01.01.1982 по 01.01.2011

скачать

Так же смотрите

ГОСТ 22483-2012

действующий

«Жилы токопроводящие для кабелей, проводов и шнуров»

с 01.01.2014 по н.в.

скачать

ГОСТ 23286-78

действующий

«Кабели, провода и шнуры. Нормы толщин изоляции, оболочек и испытаний напряжением»

с 01.01.1983 по н.в.

скачать

ГОСТ 7006-72

действующий

«Покровы защитные кабелей»

с 01.01.1975 по н.в.

скачать

ГОСТ 31565-2012

действующий

«Требования пожарной безопасности»

с 01.01.2014 по н.в.

скачать

ГОСТ 15150-69

действующий

«Исполнения для различных климатических районов»

с 01. 01.1971 по н.в.

скачать

Аналоги АВБбШв

АВБВ

бронированный стальными лентами, с алюминиевой жилой, изоляцией и оболочкой из ПВХ.

АВБбШвнг-LS

бронированный стальными лентами, с алюминевой жилой, изоляцией и защитным шлангом из ПВХ пониженной пожарной опасности.

АВБбШвнг

бронированный стальными лентами, с алюминевой жилой, изоляцией из ПВХ, защитным шлангом из ПВХ пониженной горючести.

АВБВнг-LS

бронированный стальными лентами, с алюминевой жилой, изоляцией и оболочкой из ПВХ пониженной пожарной опасности.

АВБВнг

бронированный стальными лентами, с алюминевой жилой, изоляцией из ПВХ, оболочкой из ПВХ пониженной горючести.

АВБбШп

бронированный стальными лентами, с алюминиевой жилой, изоляцией из ПВХ и защитным шлангом из сшитого полиэтилена.

АВБбШпз

бронированный стальными лентами, с алюминиевой жилой, изоляцией из ПВХ и защитным шлангом из сшитого полиэтилена. С заполнением.

АВБбШвз

бронированный стальными лентами, с алюминиевой жилой, изоляцией из ПВХ и защитным шлангом из ПВХ. С заполнением.

АВБбШзнг

бронированный стальными лентами, с алюминевой жилой, изоляцией из ПВХ, защитным шлангом из ПВХ пониженной горючести. С заполнением.

Заводы-производители АВБбШв

ЗАО «Белтелекабель»

АО «Людиновокабель»

ЧАО «Азовкабель»

АО «Псковкабель»

ООО «Сарансккабель»

ООО «УК «Кавказкабель»

ООО «Калужский кабельный завод»

ООО «ГК Энергокомплект МФ»

ОАО «Амурский кабельный завод»

ООО «Томсккабель»

АО «Электрокабель «Кольчугинский завод»

НАО «Иркутсккабель»

АО «Тверьэнергокабель»

ООО «МКЗ»

ООО «СмолКабель»

ООО «Можайский кабель»

ООО «Рыбинсккабель»

АО «Завод Чувашкабель»

АО «Ники»

ООО «ВИМ-Кабель»

ООО «ПКФ «Соббит-Пермь»

АО «Уралкабель»

ООО «Камский Кабель»

ООО «ПромЭко»

АО «Казэнергокабель»

ООО «Завод Москабель»

ЗАО «Агрокабель»

ООО «Элпром»

ООО «ТД ЛипарКабель»

АО «Завод «Энергокабель»

ООО «Кабельный Завод «Алюр»»

ООО «Торговый Дом ЗЗЦМ-Кабель»

АО «Самарская кабельная компания»

ООО «ВКЗ «Волга-Дон-Кабель»

ООО «ТД РТ-Кабель»

АО «Сибкабель»

ООО «ЭМ-кабель»

ОАО «Беларускабель»

АО «Элкаб-КЗ»

Ваша заявка на кабель АВБбШв успешно отправлена.
С вами свяжутся в ближайшее время!

Представьтесь, пожалуйста:

E-Mail:

Телефон:

Необходимое количество:

Сообщение (при необходимости):

Авторизация
Регистрация
Забыли пароль?

ABB продает кабельный бизнес Power Grid компании NKT за $932 млн.

Джон Ревилл

сделка на сумму 836 миллионов евро (932 миллиона долларов США) стала первым результатом проверки швейцарской компанией по энергетике и автоматизации своего крупного подразделения Power Grids.

Логотип швейцарской инженерной группы ABB на заводе в Цюрихе, Швейцария, 21 июля 2016 г. REUTERS/Arnd Wiegmann

Аналитики интерпретировали сделку как сигнал, что АББ с большей вероятностью сохранит Power Grids, когда она представит обновленную информацию от 4 октября. отделиться и выделиться в отдельную компанию.

АББ пытается упростить свой бизнес, несмотря на критику акционеров за то, что его производительность пострадала из-за того, что он слишком сложный.

Продажа кабельного бизнеса датской компании NKT за 836 миллионов евро была частью ее активного управления портфелем, говорится в сообщении ABB.

Главный исполнительный директор Ульрих Шписсхофер сокращал неэффективные предприятия, заработав почти 2 миллиарда долларов с тех пор, как он возглавил компанию три года назад.

«Эта сделка упростит и сфокусирует портфель Power Grids», — заявил в среду глава подразделения Power Grids Клаудио Факчин.

АББ охарактеризовала кабельный бизнес, объем продаж которого в прошлом году составил 524 миллиона долларов, как нишевый бизнес, который за последние годы улучшил свои показатели.

«Это можно интерпретировать так, что ABB собирается сохранить Power Grids, потому что кабельный бизнес является капиталоемким, нестабильным и не оптимально масштабируемым», — сказал Ричард Фрай, аналитик Zuercher Kantonalbank.

«Избавление от него делает Power Grids более сильным, целенаправленным и простым бизнесом, что можно использовать в качестве аргумента для его сохранения».

Тем не менее, давление со стороны Cevian Capital, активного инвестора с 6,2-процентной долей, вероятно, сохранится.

«Это кажется разумной и разумной структурной сделкой», — сказал соучредитель и управляющий партнер Cevian Кристер Гарделл.

«Но это совсем не меняет большой проблемы. Мы по-прежнему считаем, что электрические сети должны быть выделены и зарегистрированы путем распределения акций среди акционеров АББ».

Высоковольтные кабели передают большое количество электроэнергии на большие расстояния для морских ветряных электростанций и буровых установок для добычи нефти. Его проекты включают 105,5-километровую подводную линию электропередач в Баренцевом море к северу от Норвегии.

Компания, занимающаяся проектированием, производством, монтажом и обслуживанием кабелей, насчитывает около 900 сотрудников и имеет высокотехнологичный завод и центр исследований и разработок в Карлскруне, Швеция.

Частью сделки является недавно расширенный завод и строящееся кабелеукладочное судно.

АББ выходит из кабельного бизнеса в связи с тем, что, вероятно, станет концом многолетнего бума оффшорной ветроэнергетики в Европе на фоне сокращения инвестиций и неопределенности в отношении будущих субсидий.

В июле 2015 года АББ разгрузила свой кабельный завод в Хантерсвилле, Южная Каролина, избавившись от нового объекта, в который всего пятью годами ранее было инвестировано около 90 миллионов долларов.

АББ сообщила, что договорилась с NKT о совместной работе над будущими проектами в таких областях, как подводные соединения и линии электропередач постоянного тока.

«Сочетание нашего нишевого бизнеса кабельных систем с силой NKT Cables демонстрирует нашу приверженность активному управлению портфелем», — сказал Списсхофер.

(1 доллар США = 0,8969 евро)

Дополнительный отчет Бренны Хьюз Негайви и Джона Миллера в Цюрихе и Йоханнеса Хеллстрома в Стокгольме

ABB Cable Joints | Кабельные муфты ABB 11 кВ 33 кВ 42 кВ

Кабельные муфты и кабельные муфты

Кабельные муфты и кабельные муфты

11 кВ 33 кВ (12 кВ-42 кВ)

АББ предлагает полный ассортимент соединителей, соединений, концевых муфт от 12 кВ до 42 кВ для кабельных сетей среднего и высокого напряжения (СН ВН). Ассортимент АББ состоит из готовых или формованных решений для внутреннего и наружного применения.

Кабельные муфты и наконечники плюс аксессуары предназначены для установки в распределительных устройствах, трансформаторах, воздушных линиях, ветряных электростанциях и других установках.

Описание продукта ABB	Преимущества и особенности	Предлагаемые области применения
Кабельные наконечники внутри и вне помещений ABB SOT 7,2–36 кВ	SOT представляет собой предварительно формованную кабельную муфту с муфтой из силиконовой резины со встроенным управлением полем и верхним уплотнением. Открытый вариант имеет постоянные навесы , которые дают увеличенную длину пути утечки 9.0090 расстояние. Внутренний комплект также может быть установлен во влажной среде . Конструкция содержит несколько компонентов . Наконечники поставляются в наборах для 1- или 3-жильных кабелей. Комплекты для наружной заделки для 3-жильного кабеля включают в себя костыльное уплотнение.	Предназначен для установки в распределительных устройствах, трансформаторах , ветряных электростанциях и других подобных установках.
Внутренняя оконечная муфта с контролем геометрического поля ABB APIT 12–36 кВ	APIT — это предварительно изготовленная кабельная муфта для внутренней установки для 1- или 3-жильных кабелей с изоляцией из сшитого полиэтилена и этиленпропиленового каучука с особенно высокими требованиями к функциональности, например , для условий с гармониками напряжения. Наконечник кабеля изготовлен из резины с предварительно изготовленным геометрическим контролем поля .	Предназначен для установки в распределительных устройствах, трансформаторах , ветряных электростанциях и других устройствах , где могут возникать высокочастотные гармоники .
Оконечная нагрузка для наружной установки с контролем геометрического поля ABB APSEA 12–36 кВ	APSEA представляет собой предварительно формованную кабельную муфту для наружной установки для кабелей с изоляцией из сшитого полиэтилена и этиленпропиленового каучука. Наконечник кабеля изготовлен из резины с предварительно изготовленным геометрическим контролем поля .	Предназначен для установки в распределительных устройствах, трансформаторах , ветроэлектростанциях и других применений, где могут возникать высокочастотные гармоники .
Кабельные наконечники для наружной установки ABB APED 12–36 кВ	Кабельная муфта APED состоит из композитного изолятора , закрепленного на алюминиевом корпусе. Компонент управления электрическим напряжением представляет собой предварительно формованный резиновый конус напряжения . Изолятор имеет ребер коротко-длинного типа и заполнен синтетическим изоляционным маслом. Комплект изолятора стойки, включающий три стойки 9Могут быть включены изоляторы 0090 и опорная плита, используемая для изолированной установки .	Предназначен для установки на воздушных линиях , трансформаторах или ОРУ с воздушной изоляцией. Он также подходит для наружных и внутренних установок, в которых окончание должно использоваться в качестве фиксированной точки соединения , и для установок , где существует риск непрерывных очень высоких токов утечки.
Экранированный кабельный разъем ABB CSS-A и CSE-A 250 А для 12–24 кВ	Это предварительно формованные экранированные разъемные соединители для 1- или 3-жильных кабелей 12–24 кВ с изоляцией из сшитого полиэтилена, с алюминиевыми или медными жилами, экранами из медных проволок или медных лент, с алюминиевой или стальной проволочной броней или без нее. Они могут быть установлены внутри и снаружи помещений и поставляются с винтовым кабельным наконечником и резьбовым соединением. Кабельные соединители включают емкостную контрольную точку с защитой и встроенным заземляющим проводом.	Предназначен для установки в распределительных устройствах, трансформаторах, ветряных электростанциях и других подобных установках.
Экранированный разъемный кабельный соединитель ABB CSE-A 400 A для 12–42 кВ	Это предварительно формованные экранированные разъемные соединители для 1- или 3-жильных кабелей 12–24 кВ с изоляцией из сшитого полиэтилена, с алюминиевыми или медными жилами, экранами из медных проволок или медных лент, с алюминиевой или стальной проволочной броней или без нее. Они могут быть установлены внутри и снаружи помещений и поставляются с винтовым кабельным наконечником и резьбовым соединением. Кабельные разъемы включают в себя емкостную контрольную точку с защитой и встроенным заземляющим проводом.	Предназначен для установки в распределительных устройствах, трансформаторах, ветряных электростанциях и других подобных установках.
Экранированный разъемный кабельный соединитель ABB CSE-A 630 A для 12–42 кВ	Это предварительно формованные экранированные разъемные соединители для 1- или 3-жильных кабелей 12-24 кВ с изоляцией из сшитого полиэтилена, с алюминиевыми или медными жилами, экранами из медных проволок или экранов из медных лент, с алюминиевой или стальной проволочной броней или без нее. Они могут быть установлены внутри и снаружи помещений и поставляются с винтовой кабельный наконечник и резьбовое соединение. Кабельные разъемы включают в себя емкостную контрольную точку с защитой и встроенный заземляющий провод .	Предназначен для установки в распределительных устройствах, трансформаторах, ветряных электростанциях и других подобных установках.
Экранированный разъемный параллельный разъем ABB CSEP-A 630 A для 12–42 кВ	CSEP-A представляет собой экранированный разъемный параллельный соединитель, предназначенный для соединения с экранированными разъемными разъемами типа CSE-A 630 A, подходит для систем на 12-42 кВ. Соответствует требованиям CENELEC HD 629..1 С2. Доступны полные комплекты для кабелей с медным проводом или экраном из медной ленты.	CSEP-A является дополнением к CSE-A и используется всякий раз, когда необходимо установить более одного кабеля параллельно проходному изолятору. Предназначен для установки на уже установленный разъем CSE-A, с преимуществом для отсеков с ограниченным пространством.
Ограничитель перенапряжения ABB CSAP-A 630 A для 12–24 кВ	Предварительно формованный разрядник предназначен для параллельного подключения с экранированными разъемными соединителями типа CSE-A 630 A. Подходит для систем на 12-24 кВ. CSAP-A соответствует требованиям IEC 60099-4. Он защищает электрические компоненты от перенапряжения и переходных процессов и обеспечивает компактность установки.	Предназначен для установки в распределительных устройствах, трансформаторах, на ветряных электростанциях и других установках, подключаемых параллельно экранированными разъемными соединителями АВВ типа CSE-A 630 A.
Формованная кабельная муфта ABB SOJ 12-24 кВ	Корпус муфты изготовлен из трех слоев резины – токопроводящего внешнего слоя, изолирующего слоя и токопроводящего внутреннего слоя. Перед установкой корпус шарнира предварительно расширяется на пластиковых вставках. Когда кабели подсоединены и соединение отцентровано, вставки вытягиваются. Таким образом, тело муфты оказывает активное давление на изоляцию кабеля.	Для соединения 12-36 кВ с изоляцией из сшитого полиэтилена и этиленпропиленового каучука 1- или 3-жильных кабелей с алюминиевыми или медными жилами.
Кабельный шкаф ABB HDC-A 12–24 кВ для 250 А	Корпус изготовлен из горячеоцинкованных стальных листов с фундаментной плитой и дополнительной защитой от коррозии компонентов, устанавливаемых под землей. Нет необходимости в простом бетонном фундаменте или чем-то подобном. Экранированные разъемные кабельные соединители соединяются с помощью соединительных элементов, предварительно смонтированных в шкафу. Корпус соответствует требованиям к испытаниям на механическое воздействие согласно IEC 60439-5. Кабельные разъемы соответствуют электрическим требованиям CENELEC, HD 629.1 S2.	Для соединения или разветвления одножильных или трехжильных кабелей с изоляцией из сшитого полиэтилена, 12–24 кВ, с поперечным сечением жил 10–95 мм², 250 А. При разветвлении в кабельной сети может потребоваться точка разветвления, кабельные трассы должны быть секционированы во время технического обслуживания. С HDC-A. Решение для этого предусмотрено в HDC-A, и можно подключить до 3 кабелей параллельно.
Кабельный шкаф ABB HDC-A 12–36 кВ для 630 А	Корпус изготовлен из горячеоцинкованных стальных листов с фундаментной плитой и дополнительной защитой от коррозии компонентов, устанавливаемых под землей. Нет необходимости в простом бетонном фундаменте или чем-то подобном. Разъемные экранированные кабельные соединители соединяются с помощью предварительно установленных в шкафу соединительных элементов. Корпус соответствует требованиям испытаний на механическое воздействие согласно IEC 60439.-5. Кабельные разъемы соответствуют электрическим требованиям CENELEC, HD 629.1 S2.	Для соединения или разветвления одножильных или трехжильных кабелей с изоляцией из сшитого полиэтилена на напряжение 12–36 кВ с поперечным сечением жилы 25–630 мм², 630 А. При разветвлении в кабельной сети может потребоваться точка разветвления для подключения выбранного кабеля. работает, чтобы быть секционированным во время технического обслуживания. HDC-A предлагает решение, которое делает это возможным. Параллельно можно подключить до 4 кабелей.
Кабельные наконечники холодной усадки внутри и вне помещений ABB CST 12–42 кВ	Корпус этих наконечников для холодной усадки изготовлен из высокоэластичного жидкого силиконового каучука с гидрофобными и устойчивыми к эрозии характеристиками. Концевую муфту можно установить, вытянув спираль, и корпус концевой муфты плотно прилегает к изоляции кабеля. Поставляется в комплектах для 1- или 3-жильных кабелей с защитным рукавом холодной усадки, уплотнителем-костылем и кабельными заземляющими оплетками, входящими в комплект.	Предназначен для установки в распределительных устройствах, трансформаторах , ветряных электростанциях и других подобных установках. Для соединения 12-42 кВ 1- или 3-жильных кабелей с изоляцией из сшитого полиэтилена с алюминиевыми или медными жилами.
Кабельная муфта холодной усадки ABB JS-A 12-42 кВ	Корпус муфты холодной усадки изготовлен из трех слоев резины – токопроводящего внешнего слоя, изолирующего слоя и токопроводящего внутреннего слоя. Тело шарнира предварительно расширено на спиральном сердечнике на заводе. Когда кабели соединены и соединение отцентровано, спираль вытягивается. Таким образом, тело муфты будет оказывать активное давление на изоляцию кабеля.	Для соединения 12-42 кВ с изоляцией из сшитого полиэтилена и этиленпропиленового каучука одно- или трехжильных кабелей с алюминиевыми или медными жилами.
Экранированный разъемный кабельный соединитель ABB CSE-B 630 A для 12–24 кВ	Предварительно формованные экранированные разъемные соединители для 1- или 3-жильных кабелей 12-24 кВ с изоляцией из сшитого полиэтилена, с алюминиевыми или медными жилами, экранами из медных проволок или медных лент, с алюминиевой или стальной проволочной броней или без нее. Может быть установлен как внутри помещения, так и снаружи. Поставляется в комплекте с обжимной кабельный наконечник и резьбовое соединение. Кабельные разъемы включают в себя как емкостную контрольную точку с защитой, так и встроенный заземляющий провод.	Предназначен для установки в распределительных устройствах, трансформаторах, ветряных электростанциях и других подобных установках.
Экранированный разъемный кабельный соединитель ABB CSEP-B 630 A для 12–24 кВ	CSEP-B — экранированный разъемный параллельный соединитель, предназначенный для соединения с экранированными разъемными соединителями типа CSEP-B 630 A, подходит для систем на 12-24 кВ.	CSEP-B является дополнением к CSE-B и используется всякий раз, когда необходимо установить более одного кабеля параллельно проходному изолятору. Разработан для установки на уже установленный разъем CSE-B, с преимуществом для отсеков с ограниченным пространством. Доступны полные комплекты для кабелей с медным проводом или экраном из медной ленты.
Ограничитель перенапряжения ABB CSA-B и CSAP-B 630 A для 12 кВ	Предварительно формованный разрядник предназначен для параллельного подключения к экранированному разъемному разъему типа CSE-B 630 A. CSA-B — передний разрядник, а CSAP-B — задний разрядник. Подходит для систем на 12 кВ. Защищает электрические компоненты от перенапряжения и переходных процессов. Обеспечивает компактную установку.	Предназначен для установки в распределительных устройствах, трансформаторах, ветряных электростанциях и других подобных установках, подключаемых параллельно экранированными разъемными соединителями АВВ типа CSE-A 630 A.
Вставная муфта КРУЭ ABB TP-A, 42 кВ	TP-A подходит для стандартной втулки 2# и 3# внутреннего конуса распределительного шкафа КРУЭ или трансформатора в соответствии с EN 50181. Полевой блок управления представляет собой встроенный конус напряжения, изготовленный из силиконового каучука. Разъем фиксируется с жилой кабеля жирным шрифтом, поэтому при установке не требуются специальные инструменты.	Вставная кабельная муфта GIS для одножильного или трехжильного кабеля с изоляцией из сшитого полиэтилена с медными жилами до 42 кВ.

*Обратите внимание: это глобальное предложение АББ, и некоторые продукты могут быть недоступны в вашей стране. Для получения дополнительной информации и местных контактов, пожалуйста, свяжитесь с T&D.

Кабельные муфты ABB EHV 275 кВ Герметизация концов и кабельные муфты GIS

Кабельные муфты Кабельные муфты 3M ABB

ABB

Компания ABB  более 50 лет назад стала пионером в области высоковольтных распределительных устройств с элегазовой изоляцией (КРУЭ) и является мировым лидером, предлагающим полный ассортимент продукции с уровнями напряжения от 72,5 кВ до 1200 кВ, соответствующими текущим и будущим требованиям к современным распределительным устройствам.
