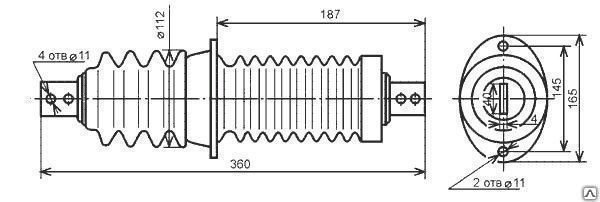

Проходные изоляторы 6-35 кВ (сокращенная шкала)

Типоразмер изолятора

Длина, мм

Диаметр, мм

Масса, кг

Внутренней установки



ИП-10/1000-750

520

190

7,2

ИП-10/1600-3000

510

305

32,6

ИП-10/3150-3000

510

305

32,6

ИП-10/3150-4250

550

390

35

ИП-20/1000-2000

740

322

49

ИП-20/1600-2000

740

322

33

ИП-20/6300-2000

740

520

47

ИП-20/16000

480

1030

112

ИП-35/630-750

910

250

32

ИП-35/1600-750

1010

260

36



Наружно-внутренней установки



ИП-10/630-750

565/340

142

8

ИП-10/630-1250

565/335

158

13

ИП-10/100-750

565/340

142

8

ИП-10/1000-1250

565/335

158

13

ИП-10/1600-1250

620/370

205

18

ИП-10/2000-1250

640/380

205

19

ИП-10/3150

640/380

205

18

ИП-20/2000-1250

886/468

260

35

ИП-20/3150-1250

886/468

260

38

ИП-35/400-750

1020/480

250

37

ИП-35/630-750

1040/500

200

36

ИП-35/1000-750

1080/515

225

40

ИП-35/1600-750

1080/515

200

42

Примечания: 1. И — изолятор, П — проходной; числитель — Uном, кВ; знаменатель — Iном, А; число после дроби — минимальное разрушающее усилие на изгиб, даН. Климатическое исполнение: У и УХЛ; категория размещения: наружного конца — 1; внутреннего конца — 2.
2. Кроме изоляторов ИП выпускаются изоляторы ИПУ — с усиленным исполнением внешней изоляции (категория Б).

*В знаменателе указана длина внутренней части, мм
  • Назад
  • Вперед
  • Вы здесь:
  • Главная
  • Инфо
  • Вводы и изоляторы

Читать также:

  • Технические данные проходных изоляторов для внутренних установок
  • Технические данные опорных изоляторов для внутренних установок
  • ТТНП
  • СПЭ-кабели Сарансккабель
  • Измерительные ТТ, ТН и сенсоры среднего напряжения ABB

Испытания вводов и проходных изоляторов напряжением до 35 кВ включительно

    org/BreadcrumbList»>

  1. Главная →
  2. Статьи →
  3. Испытания вводов и проходных изоляторов напряжением до 35 кВ включительно

Там, где проводник, работающий под напряжением, должен проходить через заземленный металлический корпус трансформатора, реактора, аппарата, стену или перекрытие здания, используют изоляционные конструкции. Проходные изоляторы и линейные вводы обеспечивают механическое крепление токоведущего проводника и необходимый уровень электрической прочности конструкции. Перед монтажом они должны быть испытаны в соответствии с требованиями ПУЭ гл.1.8.33. и ПТЭЭП прил. 3, п. 9. Способы и нормы проверки определяет исполнение конструкций.

Методика выполнения измерений (МВИ)

Где используют?

  • Название продукции — вводы и проходные изоляторы.

  • Объект измерений — оборудование, предназначенное для производства, преобразования, трансформации, передачи, распределения электроэнергии и преобразования ее в другие виды энергии, для промышленных, жилых и общественных зданий.

  • Контролируемый параметр — измерение сопротивления изоляции вводов и проходных изоляторов.

  • Сфера применения — предприятие, разработчик методик.

Измеряемая величина — сопротивление изоляции. В зависимости от модели мегомметр может показывать значение в кОм, МОм, ГОм и даже в ТОм.

Регламенты: Приказ Минэнерго России от 13.01.2003 N 6 (ред. от 13.09.2018) «Об утверждении Правил технической эксплуатации электроустановок потребителей» (Зарегистрировано в Минюсте России 22.01.2003 N 4145), а также Правила устройства электроустановок (ПУЭ), которые не являются единым документом, издавались и продолжают издаваться отдельными главами (изданиями).

Какой выбирают метод измерения?

Компенсационный — основанный на уравновешивании (компенсации) измеряемой величины однородной образцовой величиной.

Какие используют средства измерения и установки?

Обратите внимание, что должно быть соблюдено основное требование — применение исправного оборудования, которое прошло госпроверки. Кроме того, можно взять другие приборы, но с точным соответствием классу точности и в целом всем указанным характеристикам и условиям.

Для измерения сопротивления изоляции вводов и проходных изоляторов подходит электронный мегаомметр типа Ф4102/2-1М. Его применяют для различных электроустановок, не находящихся под напряжением, во всех отраслях промышленности и сельского хозяйства.

Основные технические характеристики прибора:

  • Класс точности 1,5 по ГОСТ 8.401 — 80.

  • Предел допускаемого значения основной приведенной погрешности равен + 1,5% от длины шкал.

  • Длина шкалы мегомметра не менее 88 мм.

  • Время установления показаний не превышает 8 с.

  • Время заряда емкости объекта, величиной не более 0,5 мкФ не превышает 15 с.

  • Время установления рабочего режима не превышает 4 с.

Условия использования установки:

Энергопотребление: от сети переменного тока, мощность, не более 10 Вт. Режим работы прерывистый: измерение — не более 1 мин., пауза — не менее 2 мин.

Другой примерный перечень средств и оборудования дств и оборудования для испытания вводов и изоляторов до 35 кВ:

  • специальные резиновые перчатки с высокой устойчивостью к электричеству;

  • измеритель сопротивления, увлажненности и степени старения электроизоляции MIC-2500;

  • аппарат испытания диэлектриков УИВ-100;

  • измеритель тангенса угла диэлектрических потерь «Тангенс-2000».

Измерение тангенса угла диэлектрических потерь

При приложенном переменном напряжении это одна из важнейших характеристик изоляции трансформаторов и вводов. Тангенс дельта (tg d) определяется как отношение активной составляющей тока утечки через изоляцию к его реактивной составляющей.

Единица измерения — %, С- пФ. При испытании диэлектрик рассматривается как диэлектрик конденсатора, у которого измеряется емкость и угол δ, дополняющий до 90° угол сдвига фаз между током и напряжением в емкостной цепи. Для измерения ориентируются на идеальную последовательную или параллельную схему конденсатора.

Измерение проводят в специальном конденсаторном сосуде, изготовленном по нормативам из меди, латуни, нержавеющей стали или алюминия, с помощью моста МД-16.

Его технические характеристики:

Номинальное значение емкости образцового конденсатора — 50 пФ.

Предел допускаемого отклонения емкости +\- 3 пФ.

Погрешность определения емкости конденсатора не превышает +\- 0.08 %.

  • Значение тангенса угла диэлектрических потерь конденсатора не превышает 5*10 в минус 5 степени.

  • Входное сопротивление устройства не менее 30 МОм.

  • Коэффициент передачи напряжения устройства не менее 0.996.

  • Предел допускаемого значения дополнительной погрешности моста вызванной изменением температуры окружающего воздуха от нормальной (20+\- 5) градусов до любой в пределах рабочего диапазона температур не превышает половины предела допускаемого значения основной погрешности на каждые 10 градусов Цельсия.

  • Изоляция основного блока и конденсатора выдерживает в течение 5 минут переменное напряжение 15 кВ частотой 50 Гц.

  • Изоляция устройства в течение 1 минуты выдерживает напряжение 1.5 кВ частотой 50 Гц.

Показатель не должен превышать указанных значений:

Тип и зона изоляции ввода

Тангенс угла диэлектрических потерь, %
для вводов напряжением, кВ



35

Твердая изоляция ввода с масляным заполнением:
● основная изоляция (С1)



1,0/1,5

Бумажно-бакелитовая изоляция ввода с мастичным заполнением:

● основная изоляция (С1)





3, 0/9, 0

Важное условие для измерения — соблюдение нормированной температуры: от 10 до 20 градусов Цельсия. При таком диапазоне изменение диэлектрических потерь невелико.

Испытания вводов и проходных изоляторов до 35 кВ повышенным напряжением промышленной частоты

Испытательное напряжение подается от постороннего источника согласно таблице:

Класс напряжения

Испытательное напряжение, кВ

Керамические изоляторы, испытываемые отдельно

Аппаратные проходные изоляторы из керамики с маслом

3

25

24

6

32

32

10

42

42

15

57

55

20

68

65

35

100

95

Продолжительность приложения варьируется, в зависимости от материала изоляции:

  • из керамики или с жидкой или бумажно-масляной основой — 1 минута;

  • твердых органических материалов — 5 минут;

  • при испытаниях с обмотками трансформаторов — 1 мин.

Для испытания используют установку АИД 70. Ее основное преимущество — высокая точность измерения и сохранение испытательного напряжения на заданном уровне. Прибор рассчитан для эксплуатации под навесом или в помещениях при рабочих значениях температуры воздуха от – 10ºС до +40ºС и относительной влажности воздуха 80% при температуре +20ºС и атмосферном давлении 84,0 кПа—106,7 кПа (630 мм.рт.ст.—800 мм.рт.ст.).

Считается, что конструкции успешно прошли испытания, если:

  • не был обнаружен местный перегрев;

  • не зафиксирован пробой, перекрытие, скользящие и частичные разряды.

Наша электротехническая лаборатория постоянно обновляется и дополняется новыми приборами, что позволяет идти в ногу со временем и отвечать любым требованиям заказчика. В компании используется только аттестованное оборудование со всеми необходимыми лицензиями и свидетельствами. Получите консультацию по указанному на сайте номеру.

Мощность Хаббелла | Полимерные изоляторы Hubbell Power VeriLite PDI DS-35 35 кВ

text.skipToContent
text.skipToNavigation

Все продуктыАвтоматизация и управлениеДанные и связьЭлектрические коробки, шкафы, шкафы и стеллажиЭлектромонтажные устройстваОбслуживание и эксплуатация объектовКрепежные изделия и скобяные изделияЗаземление и заделка проводовОтопление, вентиляция и охлаждениеОсвещениеТрубы, клапаны и фитингиРаспределение и защита питанияБезопасность и безопасностьЗнаки, этикетки и идентификацияИнструментыКоммунальное оборудованиеПровод и кабельПровод и управление кабелямиСвязь и данные

  1. Дом
  2. Коммунальное оборудование
  3. Изоляторы и изоляторная фурнитура
  4. Изоляторы
  5. Тупиковые изоляторы
  6. Изоляторы Hubbell Power VeriLite PDI
  7. Изоляторы Hubbell Power VeriLite PDI Полимер DS-35 35 кВ

Обратите внимание, что изменение контекста может повлиять на цену и доступность существующих товаров в корзине

Произошла непредвиденная ошибка при получении данных о ваших клиентах. Пожалуйста, повторите попытку позже.

Выберите настройки учетной записи

Выберите настройки учетной записи, чтобы продолжить*:

Основная учетная запись
(кому продан)

Выберите учетную запись

Я покупаю связанную вакансию/дополнительную учетную запись

Учетная запись/субсчет
(Плательщик)

Выбрать плательщика

Показать доступность для

Получение заказа в отделении приграничных штатов

Доставка

Местоположение
(доставка)

Выберите адрес доставки

Изменение указанных выше вариантов может повлиять на цену и доступность продуктов, включая товары, которые в настоящее время находятся в вашей корзине.

Установить по умолчанию

Загрузка

№ производителя:
4010350215

БОР #:
160895

Посмотреть все 5 продуктов в семействе

Узнать цены?

Войти

Создать учетную запись

Материал корпуса — ESP с однородным навесом и стержнем из стекловолокна. Материал концевого фитинга — сталь, штифт — нержавеющая сталь. Линейный фитинг представляет собой язычок, а базовый фитинг — вилку.

  • Критический импульс ANSI F0 — положительный: 140 кВ
  • ANSI 60 Гц влажный F0: 75 кВ

Товар можно заказать только в количестве, кратном

Технические характеристики

Марка Хаббелл Пауэр
Электрическое перекрытие (кВ) CIFO Положительный/Отрицательный Положительный, 360 кВ, Отрицательный, 365 кВ
ANSI класс ДС-35
Длина 25 дюймов
Вес 3,30 фунта
Напряжение 35 кВ
Цвет Серый
Материал полимер
Концевой фитинг язык
Базовый фитинг Клевис
Количество навесов 8
Путь утечки 33 дюйма
Расстояние сухой дуги 20 дюймов

Связанные документы

Документ Hubbell Power

Похожие видео

{0} Информация

Имя уже существует. Введите уникальное имя.

Список успешно создан

Вы успешно добавили продукт в свой список с минимальным количеством заказа.

Список успешно обновлен

пустое имя

Не удалось добавить этот продукт в ваш список. Это может быть связано с тем, что ваш список уже содержит 50 элементов.

25 кВ и 35 кВ — изоляция из этиленпропиленового каучука, оболочка из ПВХ #MVA475001

  • перейти к основной навигации
  • перейти к основному содержанию
  • перейти к нижнему колонтитулу

Приблизить

Уменьшить

Увеличить

*Изображения продуктов приведены только в иллюстративных целях и могут отличаться от фактического продукта.

25 кВ и 35 кВ — изоляция из этиленпропиленового каучука, оболочка из ПВХ

Номер детали: MVA475001

Один проводник — изоляция из этиленпропиленового каучука — оболочка из ПВХ
25 кВ/35 кВ, экран из этиленпропиленовой резины/медной ленты
Тип MV-105
103 % Уровни изоляции

СтроительствоПрименениеСтандартыВопросы и ответы

Строительство
Категория Проводник Описание Отожженная медная компактная жила класса B от 1/0 AWG до 1000 тыс.  смил
Экран из экструдированного волокна Экструдированный термореактивный полупроводниковый слой для контроля напряжения поверх проводника
Категория Изоляция Описание Изоляция из бессвинцового этиленпропиленового каучука (EPR), цвет которой контрастирует с черными полупроводящими экранирующими слоями.
Экструдированный изоляционный экран Термореактивный полупроводниковый полимерный слой без снятия изоляции
Металлический экран Лента из отожженной меди толщиной 5 мил с перекрытием 25 %
Категория Куртка Описание Поливинилхлорид (ПВХ) с низким коэффициентом трения, не содержащий свинца, огнестойкий, влагостойкий и устойчивый к солнечному свету.
  • Превосходная производительность на нефтехимических заводах, целлюлозно-бумажных комбинатах, станциях очистки сточных вод и водоочистки, системах защиты окружающей среды, железных дорогах, шахтах, коммунальных электростанциях, сталелитейных заводах, текстильных фабриках и других промышленных трехфазных устройствах.
  • Для использования во влажных или сухих помещениях при установке в соответствии с NEC
  • Для использования в воздуховодах, кабелепроводах, открытых лотках и подземных воздуховодах.
  • Для использования в непосредственном захоронении, если он установлен в системе с заземляющим проводником, который находится в непосредственной близости, и соответствует NEC 250. 4(A)(5)
  • Национальный электротехнический кодекс (NEC)
  • УЛ 1072
  • ICEA S-93-639/NEMA WC74
  • ИКЕА S-97-682
  • AEIC CS8
  • Тип MV-105 для использования в соответствии с NEC
  • IEEE 1202 (70 000 БТЕ/ч)/CSA FT4
  • EPA 40 CFR, часть 261 для содержания вымываемого свинца по методу TCLP
  • OSHA приемлемо
  • Соответствует RoHS

Вопросы и ответы

Задайте вопрос

Имя Обязательное поле

Электронная почта Обязательное поле

Вопрос Обязательное поле

Таблица номеров деталей

Номер детали Манометр Диаметр проводника Минимальный диаметр изоляции Максимальный диаметр изоляции Толщина оболочки Внешний диаметр в дюймах Вес материала (фунты/м)
МВА41/001 1/0 . 340″ 1,02 дюйма 1,12 дюйма 0,08 1,049 863
МВА42/001 2/0 .380″ 1,06 дюйма 1,16 дюйма 0,08 1,35 925
МВА43/001 3/0 .430″ 1,105″ 1,205″ 0,08 1,4 863
МВА44/001 4/0 . 480″ 1,16″ 1,26 дюйма 0,08 1,45 1093
МВА425001 250 .530″ 1,21 дюйма 1,315″ 0,08 1,51 1174
МВА435001 350 .620″ 1,31 дюйма 1,41 дюйма 0,08 1,6 1356
МВА450001 500 .
