Испытание кабеля повышенным напряжением: методика, нормы, сроки

  • Статья
  • Видео

Любой самый качественно изготовленный проводник, рассчитанный на повышенное напряжение, во время проведения монтажных работ может иметь технологические повреждения. Чтобы избежать аварийных ситуаций во время пуско-наладочных работ, когда будет подано повышенная нагрузка, необходимо убедиться в целостности кабельной линии. Во время эксплуатации происходят неизбежные процессы разрушения материала, из которого изготовлен проводник, поэтому он теряет свои изоляционные характеристики. Для обеспечения безопасной эксплуатации необходимо проводить периодические испытания кабеля повышенным напряжением. Далее мы расскажем, как именно проводят испытательные работы.

  • Типичные повреждения кабелей
  • Разновидности испытаний
  • Что еще важно знать?

Типичные повреждения кабелей

Согласно статистическим данным наиболее частые повреждения являющимися причиной выхода из строя электрических кабелей являются:

  • Повреждение целостности защитной оболочки в результате неправильных технологических работ.
  • Разрушение изоляции по причине старения материала, из которого изготовлен кабель, из-за нарушения технологии испытаний.
  • Появление в защитном экране трещин и разрывов, которые нарушают изоляционные функции.

Разновидности испытаний

В соответствии с принятыми нормами и правилами испытаний электрооборудования необходимо убедится в соответствии заявленных характеристик кабеля, предъявляемым требованиям. Если будут выявлены какие-либо несоответствия, производить сдачи и тем более эксплуатировать такие линии категорически запрещено.

Виды испытаний:

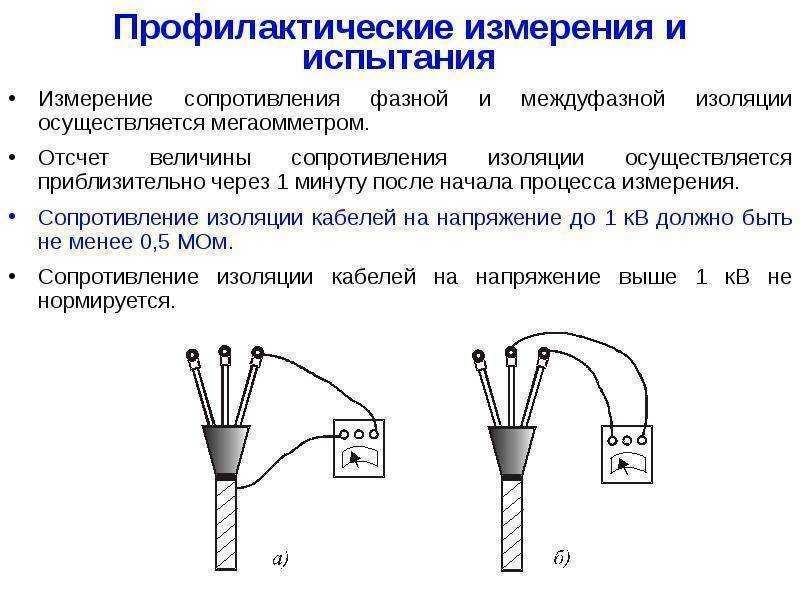

  • Нарушение изоляции проверяется определением значения ее сопротивления с помощью прибора, который называется мегомметр, подачей напряжения значением 2,5кВ. Если сопротивление изоляции окажется выше 500 кОм, то считается что это достаточно, для кабельных линий до 1000 В. Если напряжение более 1000 В, нормирования нет, но согласно ПТЭЭП (п.6.1. и таблица 37) и ПУЭ (п. 1.8. 37 и таблица 1.8.34), значение не должно быть ниже 10 МОм. Более подробно о том, как пользоваться мегаомметром, вы можете узнать из нашей статьи.

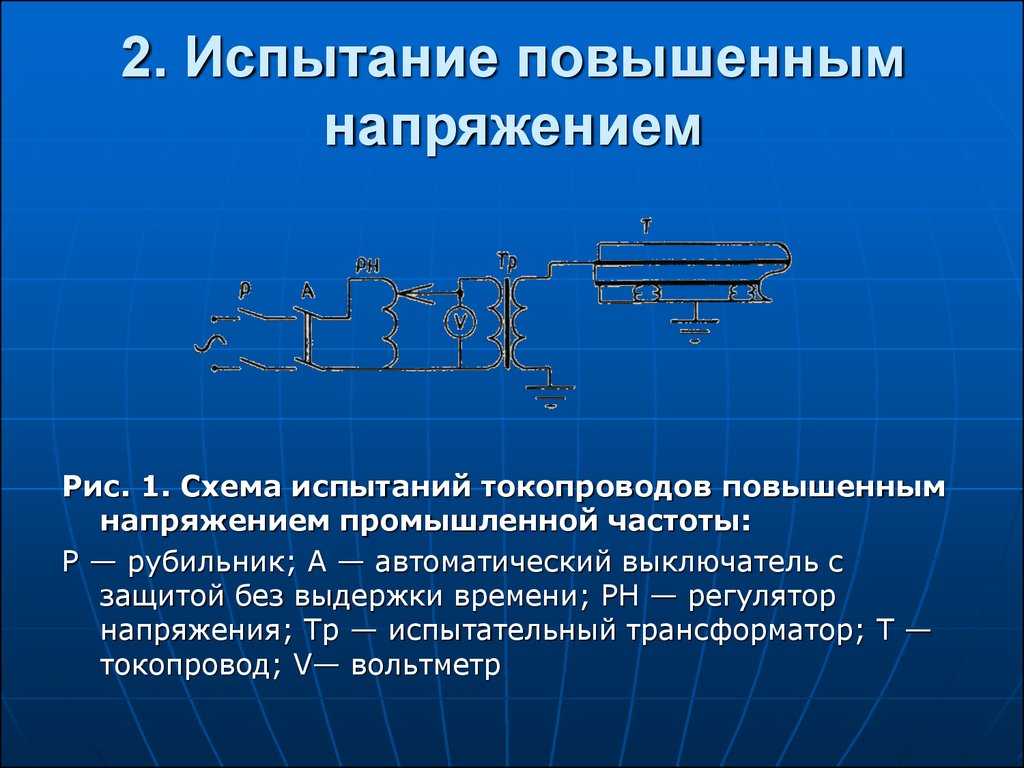

  • Выявить наличие повреждений можно, проведя испытания высоким напряжением. В этом методе наблюдают токи утечки, а именно их асимметричность по фазам и характер. Такой способ более эффективный, потому что позволяет выявить повреждения изоляции, которые не были обнаружены с помощью мегомметра. Повышенная нагрузка производит пробой в проблемных местах. Для осуществления такого испытания на одну из жил кабеля подают напряжение, а оставшиеся жилы и оболочку заземляют.

На рисунке выше приведена: а – электрическая схема для проверки изоляции; б – показана установка высоковольтная для проведения испытательных работ. На схеме:

  • 1 – это генератор (источник) повышенной нагрузки;
  • 2 – проверяемый на целостность проводник.

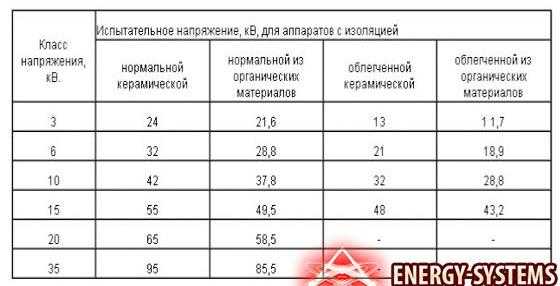

Различный тип изоляции требует определенное время для установления пробоя. Так, например, испытания кабельной линии на повышенное напряжение 2000-35000 В требуется 5 или 10 минут времени подачи постоянной нагрузки для каждой жилы. Если испытания предназначены для кабельной магистрали рассчитанной на 110000-500000 В, напряжение подается на кабель в течении 15 минут. Во время испытания, асимметрия тока, распределяемого по фазам, не должна превышать 50%.

В случае эксплуатации кабеля параллельно с другим, обязательно выполняют его фазировку. Достигается это методом подачи рабочего напряжения на один из концов кабеля и на другом конце измеряют напряжение.

  • Высоковольтная линия, имеющая маслонаполненную изоляцию, которая обычно используется в магистралях, где передается нагрузка 110-500 кВ, проходит испытание наполняющего ее масла или иной жидкости на соответствие заявленным характеристикам.
  • Линия высокого напряжения кабельной связи проверяется на защиту против коррозии:
    1. Когда кабель имеет оболочку металла, а изделия применяют для прокладки в грунте, удельное его сопротивление не превышает значение 20 Ом/м.
    2. Когда проводник имеет оболочку металла, а изделия применяют для прокладки в грунте, удельное его сопротивление меньше 20 Ом/м.
    3. Когда оболочка бронированная и ее необходимо проверить на наличие повреждений, а также разрушение защитных покровов.
    4. Когда кабель предназначен в зоне высокого давления стальных трубопроводов, а грунт имеет различную степень агрессивности. Высоковольтная линия кабельной связи подвергается замерам значений потенциалов и токов, блуждающих в оболочке.
  • Выполняется проверка линии высокого напряжения кабельной связи на целостность токопроводящих жил, а также фазировку посредством прибора омметра. Для чего определяют одну жилу и относительно ее продолжают проводить, поочередно, замеры сопротивлений замкнутых цепей всех жил. В качестве эталонной жилы может быть использован заведомо неповрежденный проводник.

где: 1 – прибор омметр; 2 – проверяемое изделие.

  • Высоковольтная линия, предназначенная для эксплуатации на повышенное напряжение 20000 В и больше, необходимо установить значение сопротивления каждой отдельно взятой жилы проверяемого кабеля.
  • Проверка на распределение тока по жилам. Значение неравномерности по жилам не должно превышать более 10%.
  • Линия высокого напряжения кабельной связи (от 110000 В до 500000 В), имеющая маслонаполненную изоляцию, подвергается определению содержания газов нерастворимых. Для таких магистралей их значение не должно превышать 0,1%.

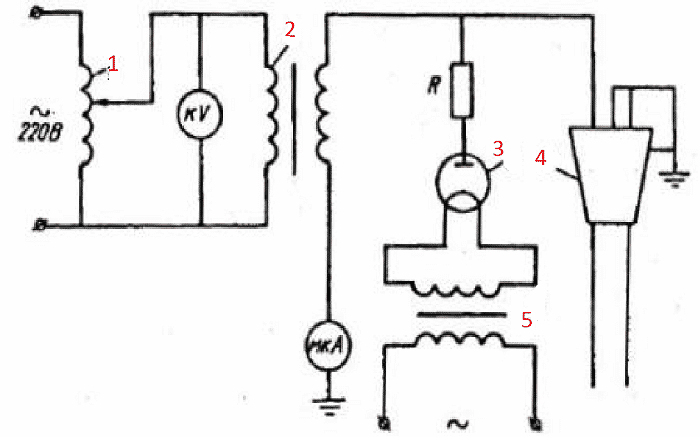

  • Кабельная линия, где присутствует повышенное напряжение 20 кВ и выше, подвергается определению значения электрической емкости. Как правило, в таких случаях используется две методики: с помощью вольтамперметра, с применением способа определения с помощью схемы мостовой.

1 – источник нагрузки; 2 – проверяемое изделие.

  • Высоковольтную линию (от 110000 В до 500000 В), имеющую маслонаполненную изоляцию, необходимо проверить на содержания газов не только нерастворимых, но и растворимых. Для этого используется хроматографический способ определения таких веществ.
  • Также выполняются испытания сопротивления устройств заземления, муфт концевых и кабельных заделок, металлических конструкций, из которых состоят колодцы кабельные, а также пунктов подпитки.
  • Линии высокого напряжения кабельной связи (110000 В), оболочки которых изготовлены из пластмасс, проходят испытание в течение 1 мин подачей повышенного выпрямленного напряжения.

Что еще важно знать?

После проведения испытательных работ результат вносится в протокол, такой, как на образце:

Что касается сроков проведения испытаний, они следующие:

Ну и немаловажно сказать о том, что для проведения работ чаще всего используют такие приборы, как ИВК-5, АИД-70 и АИИ-70!

Напоследок рекомендуем просмотреть полезное видео по теме:

Вот мы и рассмотрели, как производится испытание кабеля повышенным напряжением. Теперь вы знаете, для чего нужно производить проверки и какие методики существуют на сегодняшний день!

Рекомендуем также прочитать:

  • Как найти короткое замыкание в сети
  • Чередование фаз в трехфазной сети
  • Методики измерения сопротивления заземления

Adblock
detector

Высоковольтные испытания силовых кабелей повышенным напряжением

Скорее всего в вашем браузере отключён JavaScript.
Вы должны включить JavaScript в вашем браузере, чтобы использовать все возможности этого сайта.

Оптовые цены

Уважаемые клиенты! В нашей компании действуют оптовые цены при заказе на сумму от 50 т.р. За подробной информацией обращайтесь к нашим менеджерам по телефону (800) 301-60-63



Силовым кабелем называется кабель, который применяется с целью передачи электроэнергии, тока (трехфазного) от трансформаторных подстанций транспортным и коммунальным объектам, на промышленные и прочие предприятия. Успешно применяется силовой кабель и в сухих, и во влажных помещениях, и в кабельных каналах, и под штукатуркой, и поверх нее, в шахтах, грунте и других местах.

Силовые кабели в соответствии с условиями пользования и применения, разнообразны по своим типам, размерам, видам материалов, которые используются для их изготовления. Силовой кабель включает три обязательных элемента: жила, которая проводит ток, ее изоляция, оболочка. Дополнительные составляющие: поясная изоляция, экран, броня и подушка под нее.

Современные производители на сегодняшний день предпочитают в качестве исходного материала для производства токопроводящих жил использовать медь или алюминий.

Виды силовых кабелей в зависимости от типа изоляции

  • С полимерной;
  • С пропитанной бумажной;
  • Из сшитого полиэтилена;

Используемый тип изоляции силового кабеля влияет не только на условия и правила электромонтажа. Его влияние ощутимо и в определении условий пользования силовыми кабельными линиями. Особенно сказывается это в отношении кабелей, имеющих пластмассовую изоляцию, так как при изменении в процессе эксплуатации нагрева и определенных нагрузок изоляция подвергается давлению от нагревающегося полиэтилена, способного растягивать оболочки и защитные экраны кабеля, деформируя его. При охлаждении происходит усадка изоляции и образование включений, которые являются очагами ионизации и изменяют ионизационную характеристику кабеля. Изменения параметров силовых кабелей в процессе эксплуатации происходят не только от температурных воздействий, влияние оказывают многие факторы. Поэтому следует проводить испытание силовых кабелей для того, чтобы иметь представление об их состоянии и функциональных способностях.

Высоковольтные испытание силовых кабелей с применением переменного напряжения проводят в соответствии с ГОСТ. Величина напряжения, которое используется для проведения испытаний, также устанавливается ГОСТ или ТУ на конкретные кабели.



Выполняя испытание силовых кабелей, которые имеют металлическую оболочку и экран, производят соединение экрана и металлической оболочки. Если испытание проводится длительно, то приложенное первоначальное напряжение составляет не больше 40% всего испытательного напряжения, и повышают его до установленного испытательного последовательно, не больше 1 кВ в секунду. Если регулировка осуществляется ступенчато, то на каждой ступени напряжение не может превышать 5% от основной величины всего испытательного напряжения, а общая продолжительность его объема выражается в секундах и не может быть меньше величины испытательного напряжении.

Если испытание силовых кабелей выполняется для определения пробивного напряжения изоляции кабеля, то напряжение плавно повышается до пробоя, при этом скорость составляет не больше 2 кВ/сек.

Высоковольтные провода, используемые для приборов зажигания, испытываются на предоставляемых образцах, длина которых – 500 мм, концы зачищены до жилы (длина примерно 25 мм). Предоставленные для испытаний образцы изгибаются в виде петли, при этом зачищенные концы скручиваются между собой и помещаются на 6 часов в емкость с водой, не погружая в воду скрученные концы. К электродам, которые находятся в воде и к жилам подводят напряжение, поднимая его со скоростью не больше 3 кВ/секунду. Оценивают результат – если концы воспламенились или произошел пробой, образец считается не прошедшим испытание.

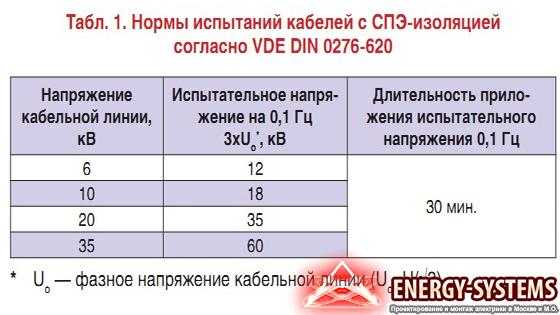

Испытание кабелей из сшитого полиэтилена СПЭ

Испытание силовых кабелей с изоляцией из сшитого полиэтилена, проводится с применением специальных устройств, обеспечивающих подачу напряжения на сверхнизкой частоте и сверхмалого тока, что позволяет защитить кабель от возможного повреждения при проведении испытаний и увеличить срок его эксплуатации. Одним из таких устройств является систем VLF, отличительной особенностью которой является особая косинусоидальная форма импульсов напряжения, подающихся в кабель, благодаря чему достигается значительно малое потребление мощности системы испытания, большая испытательная емкость и возможность проведения испытания в рабочем режиме эксплуатации.

Каким способом будет проводиться испытание силовых кабелей, и какое оборудование будет при этом применяться – данное решение принимается специалистами



Специалисты компании «Электрик-Мастер» владеют в совершенстве способами и методами проведения испытаний кабелей, имеют достаточный опыт проведения подобных работ. Все испытательные работы проводятся в соответствии с установленными нормами.

Испытание кабелей высоким напряжением | Испытание коэффициента диэлектрической мощности

Кабели являются очень важным электрическим оборудованием для передачи электроэнергии подземными средствами. Они также являются очень важным средством передачи сигналов напряжения при испытании кабелей высоким напряжением. Для энергетиков важны кабели большой мощности, поэтому здесь рассматриваются испытания только силовых кабелей. Из различных электрических и других предписанных испытаний следующие важны для обеспечения того, чтобы кабели выдерживали наиболее суровые условия, которые могут возникнуть в процессе эксплуатации.

Различные испытания кабелей можно разделить на

  • механические испытания, такие как испытание на изгиб, испытание на капание и дренаж, а также испытания на огнестойкость и коррозию,
  • тепловые испытания,
  • испытания коэффициента диэлектрической мощности,
  • испытания выдерживаемым напряжением промышленной частоты,
  • испытания на выдерживаемое импульсное напряжение,
  • испытаний на частичный разряд и
  • тесты ожидаемой продолжительности жизни.

Здесь описаны только электрические испытания, т. е. испытания с (iii) по (vii).

Подготовка образцов кабелей:

Для испытаний кабелей под высоким напряжением и испытаний на устойчивость образцы должны быть тщательно подготовлены и заделаны; в противном случае во время испытаний могут возникнуть чрезмерные утечки или концевые перекрытия. Нормальная длина используемого образца кабеля варьируется примерно от 50 см до 10 м. Заделки обычно выполняются путем экранирования концевого проводника экранами или заделками, чтобы снять с концов чрезмерные высокие электрические напряжения. Несколько выводов показаны на рис. 10.5. Во время испытаний коэффициента мощности концы кабелей снабжены экранами, чтобы исключить поверхностный ток утечки из измерительных цепей.

Проверка коэффициента диэлектрической мощности:

Проверка коэффициента диэлектрической мощности выполняется с использованием высоковольтного моста Шеринга (см. раздел 9.3A). Коэффициент мощности или коэффициент рассеяния tan δ измеряется при 0,5, 1,0, 1,66 и 2,0-кратном превышении номинального напряжения (фаза-земля) кабеля. Указываются максимальное значение коэффициента мощности и разница коэффициента мощности между номинальным напряжением и 1,66-кратным номинальным напряжением, а также между номинальным напряжением и двукратным номинальным напряжением. Иногда возникают трудности с подачей зарядных вольтампер кабеля от доступного источника. В таких случаях используется дроссель или последовательно с кабелем используется обмотка трансформатора подходящего номинала для формирования резонансного контура. Это улучшает коэффициент мощности и повышает испытательное напряжение между жилой кабеля и оболочкой до необходимого значения, когда используется источник высокого напряжения для испытаний кабелей и большой емкости. Мост Шеринга должен быть защищен от перенапряжения на случай пробоя кабелей,

Испытания кабелей высоким напряжением:

Кабели испытывают на выдерживаемое напряжение с использованием переменного, постоянного и импульсного напряжения промышленной частоты. Во время изготовления весь кабель проходит испытание высоким напряжением при номинальном напряжении, чтобы проверить непрерывность кабеля. В качестве стандартного испытания кабель испытывается с применением переменного тока. напряжение в 2,5 раза больше номинального в течение 10 мин. Не должно быть повреждений изоляции кабеля. Типовые испытания проводятся на образцах кабеля с использованием как высокого напряжения постоянного тока, так и высокого напряжения. и импульсных напряжений. постоянный ток испытание состоит в применении 1,8-кратного номинального напряжения постоянного тока. напряжения отрицательной полярности в течение 30 мин, и кабельная система считается годной, если она выдерживает испытание. Для импульсных испытаний применяется импульсное напряжение заданной величины в соответствии со спецификацией, и кабель должен выдерживать пять применений без каких-либо повреждений. Обычно после импульсного испытания проводится испытание на коэффициент диэлектрической мощности промышленной частоты, чтобы убедиться, что во время импульсного испытания не произошло никаких отказов.

Частичные разряды:

(a) Измерение разряда

Измерения частичных разрядов и места разрядов важны для кабелей, поскольку срок службы изоляции при заданном напряжении зависит от внутренних разрядов. Также с помощью этих испытаний можно обнаружить ослабление изоляции или неисправности; часть кабеля, если она слабая, может быть удалена, если это необходимо. Общая схема проведения испытаний на частичный разряд такая же, как описано в гл. 9.4.

Эквивалентная схема кабеля для разрядов показана на рис. 10.6, а подключение кабеля к детектору разряда через конденсатор связи показано на рис. 10.7а и б. Если детектор подключить через разделительный конденсатор к одному концу кабеля, как показано на рис. 10.7а, он будет принимать переходную бегущую волну непосредственно из резонатора в сторону ближнего конца, а через короткое время второй импульс бегущей волны наблюдается отражение от дальнего конца. Таким образом, обнаруженный ответ представляет собой комбинацию двух вышеуказанных переходных импульсов. Но если соединения выполнены, как на рис. 10.7б, то сильного отражения не будет, за исключением эффекта второго порядка незначительной величины. Теперь два переходных процесса придут на оба конца кабеля, и будет обнаружено наложение двух импульсов. Это можно получить, сложив отклики двух переходных процессов. Наложение двух откликов может привести к серьезной ошибке в измерении величины разряда. Величина возможной ошибки может определяться в основном формой отклика разрядного детектора.

(b) Расположение разрядов:

Падение напряжения, вызванное разрядом в месте повреждения или пустоты, распространяется по кабелю в виде бегущей волны. Эта волна обнаруживается как импульс напряжения на клеммах концов кабеля. Измеряя продолжительность времени между импульсами, можно определить расстояние, на котором происходит разряд от конца кабеля. Форма импульсов напряжения зависит от характера разрядов. Типичные формы волн приведены на рис. 10.8.

Цепи обнаружения импульсов показаны на рис. 10.9, а затухание бегущей волны в кабелях — на рис. 10.10. Обычно импульсы, регистрируемые на резисторе, после прохождения усилителя разрядного детектора искажаются.

(c) Метод сканирования:

Для сканирования всей длины кабеля на наличие пустот или производственных дефектов оголенная жила кабеля пропускается через сильное электрическое поле и выполняется определение местоположения разряда. Сердечник материала пропускают через трубку из изоляционного материала, заполненную дистиллированной водой. Четыре электрода в виде колец установлены на обоих концах трубы, а также в середине, так что они имеют электрический контакт с водой. Средние электроды находятся под напряжением при испытании кабелей высоким напряжением, а два других электрода и жила кабеля заземлены. Если разряд возникает на участке между средними электродами, когда кабель проходит между участком средних электродов, разряд обнаруживается и локализуется на этом участке кабеля.

(d) Испытания на срок службы:

Испытания на срок службы предназначены для изучения надежности при эксплуатации. Чтобы определить ожидаемый срок службы кабеля при нормальном напряжении, проводятся ускоренные испытания на срок службы с использованием повышенных напряжений на фактических длинах кабеля. Установлено, что связь между максимальным электрическим напряжением Е м и сроком службы изоляции кабеля в часах t примерно соответствует соотношению

где,

K = константа, зависящая от полевых условий и материала, и

n = индекс долговечности в зависимости от материала.

Путем проведения длительных испытаний на долговечность при повышенных нагрузках (от 1 часа до примерно 1000 часов) можно определить ожидаемый срок службы при номинальной нагрузке.

Испытание кабелей с высоким напряжением

Что такое «высоковольтное» испытание?

Многие люди знакомы с тестом непрерывности. Тест непрерывности проверяет «хорошие соединения», то есть ток будет течь от одной точки к точке назначения. Если ток течет достаточно легко, то точки соединены. Многие люди менее знакомы с тестом Hipot. «Hipot» — это сокращение от high потенциал (высокое напряжение)

Гипотетический тест проверяет «хорошую изоляцию». Тест Hipot проверяет, что ток не течет между точками, где его быть не должно. В некотором смысле тест Hipot является противоположностью теста непрерывности.

Проверка непрерывности: «Убедиться, что ток легко течет из одной точки в другую».

Hipot Test: «Убедиться, что ток не протекает между точками, где его не должно быть (используя высокое напряжение, чтобы гарантировать отсутствие тока)».

Гипот-тест берет два проводника, которые должны быть изолированы, и прикладывает очень высокое напряжение между проводниками. Текущий ток наблюдают. Если течет слишком большой ток, точки плохо изолированы и не проходят тест.

 наверх

Зачем проводить испытания высоким напряжением?

Гипотетический тест проверяет хорошую изоляцию между частями цепи. Наличие хорошей изоляции помогает гарантировать безопасность и качество электрических цепей. Испытания Hipot полезны при обнаружении

  • порезов или смятой изоляции
  • случайных проводов или экранирующей оплетки
  • проводящих или вызывающих коррозию загрязнений вокруг проводников
  • проблем с расстоянием между клеммами0010

Все эти условия могут привести к сбою устройства.

 наверх

Какие существуют виды высоковольтных испытаний?

Существует три общих теста высокого напряжения.

  • Испытание на пробой диэлектрика
  • Испытание на сопротивление изоляции
  • Испытание на сопротивление изоляции

 наверх

Что такое «испытание на пробой диэлектрика?»

Испытание на пробой диэлектрика отвечает на вопрос: «Какое напряжение можно приложить между проводами, прежде чем изоляция разрушится?» Тест увеличивает напряжение до тех пор, пока не увеличится ток. Этот метод определяет максимальное напряжение, которое может выдержать кабель, прежде чем он выйдет из строя. Когда кабель выходит из строя, он обычно повреждается или разрушается.

 наверх

Что такое «испытание на электрическую прочность» (DW)?

Испытание на диэлектрическую стойкость отвечает на вопрос: «Выдержит ли этот кабель требуемое напряжение в течение требуемого времени?» Тест прикладывает требуемое напряжение в течение определенного периода времени и следит за протеканием тока. В идеале ток не течет и кабель не повреждается.

 наверх

Что такое «испытание сопротивления изоляции» (ИК)?

Испытание сопротивления изоляции пытается ответить на вопрос: «Достаточно ли велико сопротивление изоляции?» Тест прикладывает напряжение и измеряет ток. Затем он рассчитывает сопротивление изоляции по закону Ома (R = V/I).

 наверх

Как эти «высокие» тесты влияют на качество?

Все эти тесты являются инструментами, используемыми для понимания того, как будет работать кабель, и для отслеживания любых изменений в характеристиках кабеля.

Испытания на пробой диэлектрика используются на этапах проектирования и квалификации продукции. Это помогает установить максимальное напряжение конструкции. Его также можно использовать на основе случайной выборки, чтобы убедиться, что максимальное напряжение не меняется. Испытания на пробой диэлектрика могут потребоваться при разработке сборок, используемых в критических приложениях.

Многие спецификации испытаний требуют проведения испытаний на диэлектрическую стойкость каждого производимого кабеля. Испытание обычно проводится при примерно 75% типичного напряжения пробоя и делается в качестве подстраховки. Тест чувствителен к дуговому разряду или коронному разряду, поэтому он часто обнаруживает проблемы с расстоянием между клеммами, проблемы с формованием, ошибки допуска в кабелях IDC или любые проблемы, которые могут вызывать дуги. Этот тест не приводит к значительному ухудшению характеристик кабеля.

Проверка сопротивления изоляции обычно проводится для каждого тестируемого кабеля и обычно проводится при напряжении от 300 до 500 В постоянного тока с сопротивлением от 100 до 500 МОм. Тест очень чувствителен к загрязнению в процессе сборки. Припойный флюс, масла, смазки для форм и масло для кожи могут вызвать проблемы. Этот тест отлично подходит для определения изоляции, которая будет проводить ток в присутствии влаги. Выполнение этого теста на каждом кабеле позволяет обнаружить изменения загрязнения в производственном процессе.

 наверх

При использовании всего высокого напряжения, как насчет безопасности?

Продукция, разрабатываемая сегодня, должна соответствовать правилам безопасности продукции. Некоторые из этих правил снижают вероятность поражения электрическим током. Во время гипото-теста вы можете подвергаться некоторому риску. Риск можно снизить, следуя инструкциям производителя. Когда дело доходит до заряда, энергии и напряжения, выберите «самую безопасную» машину, которая будет соответствовать вашим требованиям к тестированию кабеля.

Чтобы свести к минимуму риск поражения электрическим током, убедитесь, что ваше оборудование Hipot соответствует следующим рекомендациям:

  • Общий заряд, который вы можете получить при ударе током, не должен превышать 45 мкКл.
  • Суммарная энергия гипота не должна превышать 350 мДж.
  • Общий ток не должен превышать 5 мА в пиковом режиме (3,5 мА в среднеквадратичном значении).
  • Ток неисправности не должен оставаться более 10 мс.
  • Если тестер не соответствует этим требованиям, убедитесь, что он оснащен защитной системой блокировки, которая гарантирует, что вы не сможете прикоснуться к кабелю во время его проверки.

Эти рекомендации взяты из стандарта испытаний EN61010-1, Требования безопасности к электрическому оборудованию для измерения, контроля и лабораторного использования, апрель 1993 г., CENELEC. За последнее десятилетие многие правила техники безопасности были гармонизированы (стандартизированы), и EN61010-1 аналогичен UL 61010A-1 (ранее UL3101-1).

Во время тестирования кабелей есть несколько вещей, которые вы можете сделать, чтобы еще больше снизить риск:

  • Проверяйте правильность работы цепей безопасности в оборудовании при каждой его калибровке.
  • Следуйте всем инструкциям производителя и правилам техники безопасности.
  • Не прикасайтесь к кабелю во время тестирования Hipot.
  • Прежде чем отсоединять кабель, дайте тесту Hipot завершиться.
  • Носите изолирующие перчатки.
  • Если у вас есть какие-либо проблемы со здоровьем, которые могут ухудшиться в результате испуга, не используйте это оборудование.
  • Не позволяйте детям пользоваться оборудованием.
  • Если у вас есть какие-либо электронные имплантаты, не используйте это оборудование.

 наверх

Где применяется высокое напряжение?

Чтобы понять, как работает тестирование Hipot, вам необходимо понять, куда подключать источник высокого напряжения. Тестеры Hipot обычно подключают одну сторону источника питания к защитному заземлению (заземлению). Другая сторона питания подключается к проводнику, на который накладывается напряжение. При таком подключении источника питания данный проводник может быть подключен к двум местам: к высокому напряжению или к земле.

Если у вас есть более двух контактов, которые необходимо протестировать, подключите один контакт к высокому напряжению, а все остальные контакты заземлите. Проверка контакта таким образом гарантирует, что он изолирован от всех других контактов.

Что происходит, когда вы проверяете что-то более сложное, чем просто контакты? Ряд контактов, соединенных проводами, резисторами, конденсаторами, диодами и другими компонентами, называется «сетью» соединений (или «сетью»). Чтобы протестировать сеть, вы подключаете все контакты в сети к высокому напряжению, а все остальные контакты в устройстве подключаете к земле. Например, если у вас есть провод, который соединяет два контакта, высокое напряжение будет одновременно приложено к обоим этим контактам, и напряжение на всем проводе будет повышено. Все остальные провода и штыри будут удерживаться на земле. Если у вас есть резистор, который соединяет два контакта, напряжение на обоих контактах повышается, а падение напряжения на резисторе всегда равно нулю.
