Содержание материала

• Испытание вентильных разрядников
• Нормы приемо-сдаточных испытаний вентильных разрядников
• Измерение тока проводимости (тока утечки)
• Проведение периодических проверок, измерений и испытаний вентильных разрядников

Страница 3 из 4

Допустимые токи проводимости (токи утечки) отдельных элементов вентильных разрядников приведены в табл. 5.

Таблица 5. Ток проводимости (утечки) элементов вентильных разрядников

Тип разрядника или его элементов	Выпрямленное напряжение, приложенное к элементу разрядника, кВ	Ток проводимости элемента разрядника, мкА	Верхний предел тока утечки, мкА
РВВМ-3 РВВМ-6 РВВМ-10	4 6 10	400-620
РВС-15 PBC-20 РВС-33, РВС-35	16 20 32	400-620
РВО-35	42	70-130
РВМ-3	4	380-450
РВМ-6	6	120-220
PBM-10	10	200-280
РВМ-15	18	500-700
PBM-20	24	500-700
РВП-3	4		10
РВП-6	6		10
РВП-10	10		10
Элемент разрядников РВМГ-110, РВМГ-150, РВМГ-220, РВМГ-330, РВМГ-500	30	900-1300
Основной элемент разрядника серии РВМК	18	900-1300
Искровой элемент разрядника серии РВМК	28	900-1300
Основной элемент разрядников РВМК-330П, РВМК-500П	24	900-1300

Примечание: Данные табл. 1.8.32 ПУЭ.

Измерение токов утечки и токов проводимости разрядников с шунтирующими сопротивлениями позволяет выявить такие же дефекты, как и измерение сопротивления разрядников мегаомметром, но на несколько более ранней стадии их развития.
Высокое постоянное напряжение для измерения токов проводимости и утечки разрядников можно получить от кенотронного аппарата АИИ-70 (см. рис. 1). Измерения производятся для каждого элемента в отдельности. При этом пульсация выпрямленного напряжения должна быть не более 10%. Аппарат АИИ-70 имеет однополупериодное выпрямление, поэтому для снижения пульсации в измерительную схему включается конденсатор, емкость которого зависит от типа разрядника и должна соответствовать данным табл. 6. Включение конденсатора позволяет уменьшить пульсацию до 3% амплитудного значения напряжения.

Таблица 6. Емкости для сглаживания выпрямленного напряжения при измерении токов проводимости разрядников

Тип разрядника	Номинальное напряжение, кВ	Наименьшая емкость, мкФ
		одно полупериодная схема	двухполупериодная схема
Элементы серии РВМГ, основной и искровой элементы разрядника РВМК	—	0,2	0,1
РВП, РВО	3-20	0,001	0,0005
Другие разрядники	3-10 15-20 30-35	0,2 0,05 0,03	0,1 0. 025 0,015

В качестве сглаживающих могут быть применены любые конденсаторы, в частности, косинусные.
Выпрямленное напряжение на испытываемый разрядник следует подавать с помощью экранированного проводника с целью исключения из показаний микроамперметра тока утечки по поверхности изолятора.

Рис. 1. Схема измерения тока утечки вентильного разрядника.
1 — регулировочный трансформатор; 2 — испытательный трансформатор; 3 — выпрямитель; 4 — киловольтметр; 5 — сглаживающий конденсатор; 6 — микроамперметр; 7 — разрядник защиты микроамперметра; 8 — экранированными провод; 9 — испытуемый разрядник.

Токи проводимости вентильных разрядников зависят от напряжения источника питания, поэтому контроль выпрямленного напряжения при измерении токов проводимости производят на стороне высшего напряжения, например, киловольтметром типа С19б или С-100 или измеряют токи утечки при помощи эталонного элемента, отградуированного для данного типа разрядников. Для этого в схему измерения токов проводимости вместо испытываемого разрядника устанавливают эталонный элемент СН-2, постепенно увеличивают при помощи регулировочного устройства испытательное напряжение до значения, при котором ток проводимости равен среднему нормированному значению для данного типа разрядника. Затем в схему устанавливается испытуемый элемент вместо эталонного и измеряется его ток проводимости при том же испытательном напряжении. Если ток проводимости при этом соответствует норме, то элемент разрядника удовлетворяет требованиям. Градуирование эталонного элемента производят отдельно для каждого типа разрядника. При отсутствии эталонного элемента в схему измерения устанавливают один из контролируемых элементов и определяют значение выпрямленного напряжения, при котором ток проводимости равен среднему нормированному для испытываемого типа разрядника. После этого при том же испытательном напряжении измеряют токи проводимости всех элементов и, сравнивая эти токи, определяют исправность элементов разрядника. Измерение напряжения на низкой стороне недопустимо, так как при этом не учитывается искажение формы кривой напряжения и падение напряжения в трансформаторе, что может привести к заметным погрешностям. Так например, для разрядников РВС-33 разница напряжений при измерении на низкой стороне и на высокой стороне киловольтметром может достигать 15 — 18 % .
Схема, приведенная на рис. 9.1, громоздка, неудобна в условиях открытого распределительного устройства и работа с ней связана с повышенной опасностью. Для избежания указанных недостатков разработан и успешно применяется малогабаритный источник высокого напряжения постоянного тока. Этот источник состоит из преобразователя и умножителя напряжения. Питание от сети 220 В переменного тока частотой 50 Гц. Принципиальная схема источника представлена на рис. 9.2.

Преобразователь напряжения включает в себя регулируемый выпрямитель на 10-20 В, генератор напряжения 2 — б кВ частотой 2 — 5 кГц, схему регулирования напряжения. Смонтирован преобразователь в металлическом корпусе, в котором установлены кроме того приборы для измерения высокого напряжения с пределом измерения до 35 кВ и тока — до 1500 мкА.
Напряжение 2 — б кВ частотой 2 — 5 кГц через специальный разъем на панели преобразователя поступает по коаксиальному кабелю на умножитель напряжения. Последний имеет пять ступеней, выполненных на выпрямительных столбиках КЦ-201Е (Uобр = 15 кВ) и на конденсаторах типа КВИ-2200 пФ, (Uн=10 кВ). Умножитель смонтирован в бакелитовой трубе, в которой также расположен набор ограничительных сопротивлений для измерения напряжения на выходе устройства. На средней части бакелитовой трубы расположена клемма «35 кВ», а в верхней части — клемма «к прибору 35 кВ» для измерения выходного напряжения.

Вес устройства — 7.8 кг.

Рис. 2 Схема малогабаритного источника выпрямленного напряжения

Во время измерения с помощью этого устройства с разрядника должно быть снято заземление.
Данное устройство может быть использовано также для испытаний кабельных линий. Предусмотрена возможность получения выпрямленного напряжения до 60 кВ путем включения дополнительного умножителя напряжения.

Измерения токов проводимости разрядников, составленных из отдельных элементов, производятся по схемам, указанным на рис. 3 и 4.
Не допускается испытание разрядников, находящихся на открытых подстанциях, в туманную и дождливую погоду, во время выпадания росы, а также при температуре ниже +5°С.

Для подсоединения провода к электродам разрядника непосредственно с земли используют специальные высоковольтные штанги. Требования к таким штангам аналогичны требованиям, предъявляемым к измерительным штангам. Длина штанги 3,5 — 5 м в зависимости от конструкции опор, на которых установлены разрядники. Периодичность испытаний штанг для производства измерений на разрядниках 1 раз в год (перед периодом измерений). Величина испытательного напряжения 100 кВ. Время испытаний 5 мин.
Запрещается для присоединения проводов влезать на колонку разрядника или прислонять к нему лестницу, т.к. это может вызвать повреждение фарфоровых рубашек, армировки фланцев и падение разрядника.

При измерении следует иметь в виду, что после отключения кенотронного аппарата на высоковольтном проводе и конденсаторе сохранится высокое напряжение. Поэтому перед каждым прикосновением к высоковольтному проводу, конденсатору и выносному прибору, а также перед присоединением проводов, конденсатор необходимо разрядить разрядной штангой и заземлить.
Во избежание повреждения микроамперметра при разряде конденсатора, подключение разрядной штанги следует производить к вводу конденсатора или к выводу кенотронного аппарата.

При измерениях, проводимых в помещении, разрядники должны быть выдержаны в нем не менее четырех часов в летнее время и не менее восьми часов в зимнее время. Поверхность покрышки должна быть чистой и сухой. Применять воду для обмывки фарфора не рекомендуется, так как при этом требуется длительная сушка и повторное испытание.
При измерении тока проводимости разрядников при температуре окружающей среды отличной от 20°С, следует вносить температурную поправку на результат измерения, составляющую 3% на каждые 10°С отклонения температуры. Причем, при положительном отклонении температуры — поправка отрицательная, при отрицательном — положительная.

Существенное уменьшение тока проводимости по отношению к нормальной величине указывает на обрыв в цепи шунтирующих сопротивлений.
Увеличение проводимости является, как правило, результатом проникновения внутрь разрядника влаги, при этом значительные повышения проводимости происходят в случаях закорачивания части шунтирующих сопротивлений каплями влаги или отложения продуктов коррозии между электродами искровых промежутков.

Рис. 9.3. Схемы измерения тока проводимости разрядника из нескольких элементов с не заземленным высоковольтным электродом (а) и с заземленным (б).
* — измеряемый элемент разрядника.

Пробивное напряжение искровых промежутков элементов вентильных разрядников при промышленной частоте должно быть в пределах значений, указанных в табл. 7.

Таблица 7. Пробивное напряжение искровых промежутков элементов вентильных разрядников при промышленной частоте

Тип элемента или разрядника	Пробивное напряжение, кВ
Элемент разрядников РВМГ-110, РВМГ-150, РВМГ-220	59-73
Элемент разрядников РВМГ-330, РВМГ-500	60-75
Основной элемент разрядников РВМК-330, РВМК-500	40-53
Искровой элемент разрядников РВМК-330, РВМК-500, РВМК-500П	70-85
Основной элемент разрядников РВМК-500П	43-54
РВС-20	42-64
РВС-35	71-103
РВМ-6	14-19
РВМ-10	24-32
РВМ-15	35-43
PBM-20	47-56
РВМ-35	38-45
РВП-6, РВО-6	16-19
РВП-10, РВО-10	26-30,5
РБВМ-6. РВРД-6	15-18
PBOM-10. РВРД-10	25-30

Измерение пробивного напряжения для разрядников без шунтирующих резисторов производится по схеме рис. 4.а. Напряжение регулируется с помощью регулятора типа РНО. Контроль напряжения допускается производить по вольтметру, установленному в первичной цепи испытательного трансформатора. Скорость подъема напряжения не регламентируется. Ограничивающее сопротивление принимается не менее 10 кОм на 1 кВ испытательного напряжения.

Измерение пробивного напряжения разрядников с шунтирующими резисторами (РВС, РВМ, РВМГ и др.) производится по методике завода-изготовителя и только при наличии специальной испытательной аппаратуры (см. схему рис. 4,б), позволяющей довести испытательное напряжение на разряднике до пробивного в течение не более 0,5 с, но не менее 0,1 с и ограничивающий ток через разрядник до 0,1 А во избежание перегрева и повреждения шунтирующих сопротивлений. Интервал перед повторным пробоем должен быть не менее 10 с. Пробивное напряжение измеряется при помощи электронного осциллографа, включенного через емкостной делитель. Отключение установки при пробое разрядника осуществляется посредством реле практически мгновенно, но не более чем через 0,5 с.

Рис. 4,а. Схема измерения пробивного напряжения вентильного разрядника.

1 — регулировочный трансформатор; 2 — испытательный трансформатор; 3 — токоограничивающий резистор; 4 — искровой разрядник; 5 — измеряемый разрядник

Рис. 4,б. Схема измерения пробивного напряжения вентильного разрядника с шунтирующими резисторами.
1 — регулировочный трансформатор; 2 — испытательный трансформатор; 3 — емкостной делитель напряжения; 4 — реле; 5-измеряемый разрядник

• Назад
• Вперед

• Назад
• Вперед

Подстанции

• Вы здесь:
• org/ListItem»> Главная
• Инструкции
• Подстанции
• Текущий ремонт элегазового генераторного распределительного устройства HEC 7

Читать также:

• Испытания масляных выключателей
• Испытания трансформаторов и реакторов
• Испытание ВЛ
• Выключатели от 3 до 750 кВ — ГОСТ Р 52565-2006
• Обслуживание разъединителей, отделителей и короткозамыкателей

Стенд испытаний АСИТП

Срок доставки:

5 — 15 дней

Цена:

По запросу

Стенд испытаний АСИТП предназначен для проведения приемо-сдаточных испытаний изоляции эмалированных проволок в транспонированном проводе и измерения расстояния до замыкания между проволоками.

Стенд АСИТП представляет собой программно-аппаратную систему, которая состоит из аппаратной аналоговой части (испытательно-измерительной схемы) и компьютерной части (панельный компьютер с сенсорным дисплеем), которая выполняет полное управление работой испытательного стенда.

Испытание изоляции выполняется по принципу приложения постоянного напряжения поочередно к каждой жиле относительно всех остальных в течении заданного времени. В процессе испытания измеряется ток утечки каждой жилы через изоляцию (максимальное и среднее значение за время испытания). При превышении током заданного порога – испытуемая жила отбраковывается. При наличии двух отбракованных жил АСИТП помогает оператору идентифицировать эти жилы с обратной стороны кабеля и измеряет расстояние до места повреждения.

Функции изделия:

• Поочередное испытание каждой жилы провода относительно остальных жил с индикацией выходного испытательного напряжения и токов утечки
• Отображение состояния процесса испытаний и текущих результатов на дисплее Контрольное самотестирование испытательных и измерительных цепей стенда для выявления возможных повреждений (обрывов, замыканий утечек и др. )
• Измерение расстояния до места повреждения изоляции двух проводников (отсчет от заднего конца провода)
• Формирование файла протокола с результатами испытания

Технические характеристики

Рабочие параметры
Число испытуемых проводников	1 — 64
длина испытуемого провода	40 – 200 м
Сечение проводников	0,2 — 20 мм2
Испытательное напряжение	500 VDC ± 5%
Время испытания каждого проводника	2 – 999 с (с дискретностью 0,1 с)
Погрешность измерения тока утечки	0,5%
Погрешность измерения расстояния до места повреждения	0,5% (относительно номинальной длины провода, заданной в начале испытания)
Интерфейс
Дисплей	17″ TFT сенсорный
USB 3. 0	3 шт
Wi-Fi	1 шт
Дискретный вход внешней блокировки	1 шт
Питание
Напряжение питания	220 В ± 10% 50 Гц
Потребляемая мощность	150 Вт
Конструктивные параметры
Степень защиты	IP40
Рабочая температура	+5…+40 °С
Габаритные размеры	800х550х250 мм
Масса	15 кг

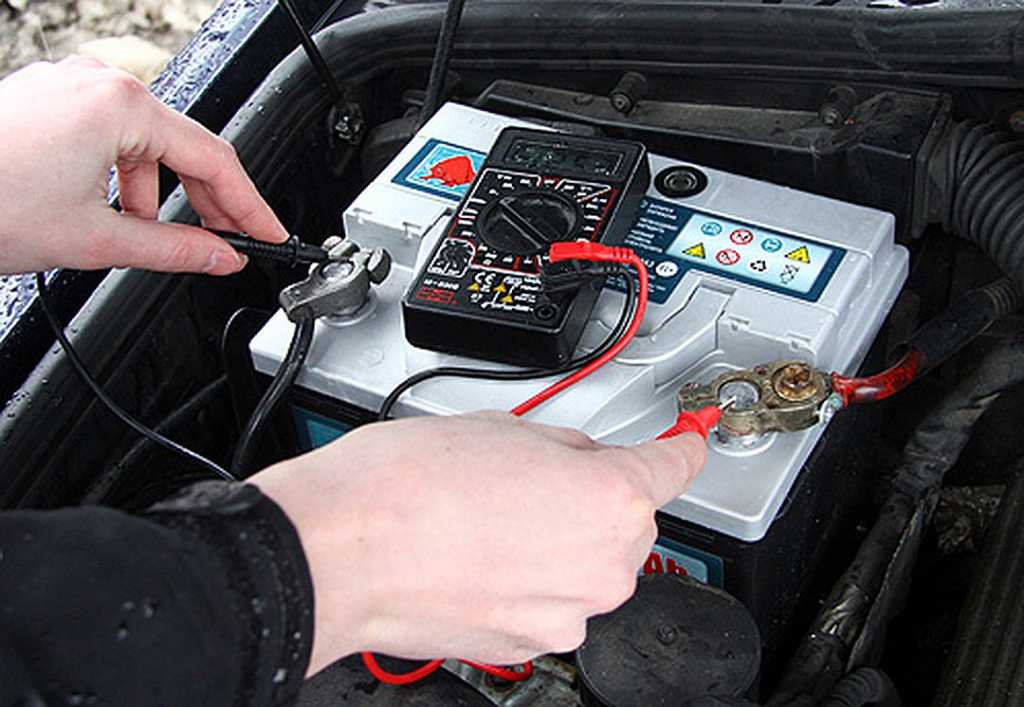

Что такое проверка и измерение тока утечки, как это делается

Ток утечки — это ток, который течет от цепи постоянного или переменного тока в оборудовании к земле или каркасу и может исходить от выхода или входа. Если оборудование не заземлено должным образом, ток протекает по другим путям, например, по человеческому телу. Это также может произойти, если земля некомпетентна или нарушена непреднамеренно или преднамеренно.

Ток утечки в оборудовании протекает, когда происходит непреднамеренное электрическое соединение между землей и частью или проводником, находящимся под напряжением. Земля может быть точкой отсчета нулевого напряжения или заземлением. В идеальном случае ток утечки из блока питания должен проходить через заземляющее соединение в заземление установки.

Несоответствие материалов, из которых состоят такие элементы, как конденсаторы и полупроводники, является основной причиной утечки тока. Это приводит к небольшой утечке или протеканию тока через диэлектрик в случае конденсатора.

Это измерение выполняется во время проверки электробезопасности устройства. Измеряются токи, протекающие через защитный проводник или металлические части земли.

Почему важно измерять ток утечки?

Электрическая система обычно состоит из метода заземления, который обеспечивает защиту от опасности поражения электрическим током в случае нарушения изоляции. Система заземления состоит из заземляющего стержня, соединяющего прибор с землей. Если когда-либо произойдет катастрофический отказ изоляции между линией электропередач и токопроводящими частями, напряжение будет сброшено на землю. Ток, созданный из-за этого события, будет протекать, вызывая размыкание автоматического выключателя или перегорание предохранителя, что позволяет избежать опасности поражения электрическим током.

Очевидно, что при случайном или преднамеренном нарушении заземления или соединения с землей существует опасность поражения электрическим током. Вероятность удара может быть больше, чем предполагалось, в случае возникновения токов утечки. Даже в случае отсутствия пробоя изоляции проникновение токов утечки, протекающих через заземляющий стержень, по-прежнему представляет угрозу поражения электрическим током для кого-либо, кто соприкасается с незаземленной системой и землей одновременно.

Это вызывает огромную озабоченность, когда речь идет о медицинских применениях, когда пациент может стать получателем удара электрическим током. Шок может быть даже смертельным, если больной слаб или без сознания, или если ток течет во внутренние органы. Двухслойная изоляция, предлагаемая в незаземленном оборудовании, обеспечивает защиту. Безопасность в этом сценарии обеспечена, потому что оба слоя изоляции вряд ли разрушатся вместе. Тем не менее, ситуации, которые приводят к токам утечки, все еще существуют, и их необходимо учитывать.

Итак, как можно устранить или уменьшить последствия тока утечки? Измерьте ток утечки, а затем определите причину. Целью теста является измерение величины тока, проходящего через человека, когда этот человек прикасается к электрическому изделию.

Что делается при измерении тока утечки?

• Используется счетчик, специально предназначенный для определения токов утечки.
• Ток, протекающий через заземляющий стержень, определяется путем последовательного подключения счетчика к заземлению.
• Заземление разгерметизировано, и измеряется ток, протекающий к нейтральной стороне линии электропередачи, для оборудования обработки данных.
• Счетчик также может быть подключен между выходами источника питания и заземлением.
• Условия испытаний состоят из обмена нейтральными соединениями и линией переменного тока, а также включения и выключения выключателей питания при контроле тока.
• Проверка выполняется после того, как система прогреется до типичной рабочей температуры.
• Цель состоит в том, чтобы идентифицировать и измерить ток утечки в наихудшем случае.
• Для очень малых токов утечки счетчик заменяется сетью, состоящей либо из резистора, либо из группы резисторов и конденсаторов.
• Падение напряжения в сети затем измеряется с помощью вольтметра переменного тока.
• Оборудование с двойной изоляцией или незаземленное проверяется путем прикрепления счетчика к любой токопроводящей части, к которой можно прикасаться, и к земле.
• На корпус помещают медную фольгу определенного размера для непроводящих корпусов и определяют ток, протекающий от нее к земле .

Тип оборудования	Максимальный ток утечки
Класс I	0,75 мА для ручных устройств
	3,5 мА для других устройств
Класс II	0,25 мА
Класс III	Нет опасного напряжения



Как выполняется измерение тока утечки?

Прямое измерение

Прямое измерение имеет точность, и используется измеритель, специально разработанный для определения токов утечки. Ток, протекающий в проводнике заземления, измеряется путем последовательного подключения счетчика к заземляющему контакту соответствующего устройства.

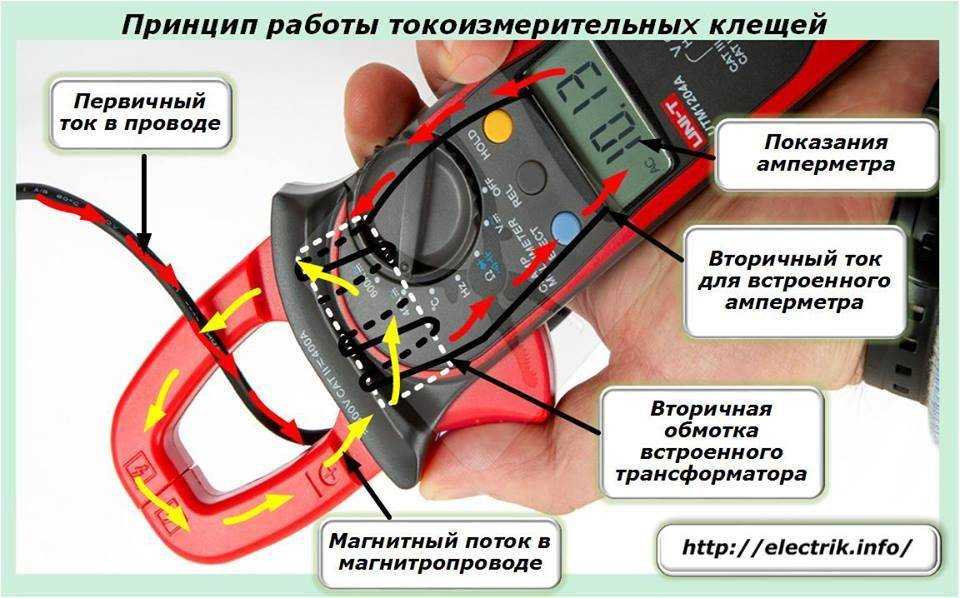

Токоизмерительные клещи для измерения тока утечки — наиболее популярное устройство, используемое для измерения тока утечки. Они похожи на токоизмерительные клещи, используемые для определения токов нагрузки, но дают значительно лучшие результаты при количественном определении токов менее 5 мА. Как правило, токоизмерительные клещи не регистрируют такие малые токи. После того, как мы поместим губки токоизмерительных клещей вокруг токопроводящего стержня или провода, снимаются показания тока, и значение зависит от интенсивности переменного электромагнитного поля вокруг проводника. Токоизмерительные клещи определят магнитное поле вокруг таких проводников, как проволочный бронированный кабель, одножильный кабель, водопровод и т. д. Парные нейтральный и фазный проводники однофазной цепи или все проводники под напряжением трехфазной цепи.

Тестирование различных типов проводников:

• При тестировании сгруппированных проводников под напряжением в цепи магнитные поля, создаваемые токами нагрузки, компенсируют друг друга. Любой неравномерный ток, идущий от проводников к земле, измеряется токоизмерительными клещами и должен иметь показание менее 0,1 мА.

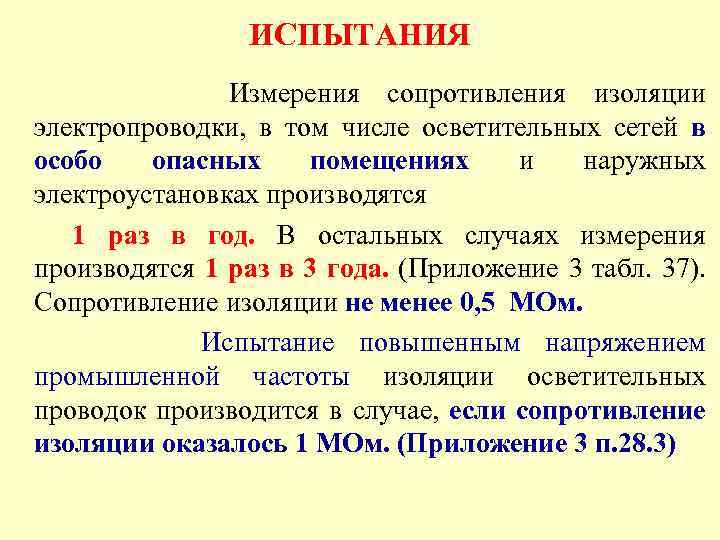

• Если вы выполнили проверку изоляции на отключенной цепи, результат будет в диапазоне 50 МОм или выше, поскольку тестер изоляции использует для проверки постоянное напряжение без учета емкостного эффекта.
• Если вы измерите ту же цепь, нагруженную офисным оборудованием, результат будет значительно отличаться из-за емкости входных фильтров этих устройств.
• Когда много частей оборудования работает в цепи, результат будет коллективным, то есть ток утечки будет больше и вполне может быть в диапазоне миллиампер. Добавление новых единиц оборудования в цепь, защищенную GFCI, может привести к срабатыванию GFCI. А поскольку значение тока утечки зависит от того, как работает оборудование, УЗО может непреднамеренно отключиться.
• При наличии телекоммуникационного оборудования величина утечки, показываемая токоизмерительными клещами, может быть значительно больше, чем величина утечки из-за полного сопротивления изоляции на частоте 60 Гц, поскольку телекоммуникационная система обычно состоит из фильтров, генерирующих токи функционального заземления, и других устройств, генерирующих гармоники, и т. д. .

Измерение тока утечки на землю

• Когда нагрузка включена, измеренный ток утечки включает утечку в оборудовании нагрузки. Если утечка достаточно мала при подключенной нагрузке,
• , то утечка в цепи еще меньше. Если требуется только утечка в проводке цепи, отключите нагрузку.
• Если вы проверяете однофазные цепи, зажимая фазу и нейтральный проводник, полученная величина будет равна любому току, протекающему на землю.
• Проверьте трехфазные цепи, закрепив зажимы вокруг всех трех фазных проводников. Если присутствует нейтраль, она должна быть зажата вместе с фазными проводами, и измеряемой величиной будет любой ток, протекающий на землю.

Измерение тока утечки через заземляющий проводник

• Для подсчета суммы утечек, протекающих через предлагаемое заземляющее соединение, установите зажим вокруг заземляющего стержня.

Измерение тока утечки на землю через непреднамеренные пути к земле.

• Зажим нейтрали/фазы/земли вместе распознает неравномерный ток, что означает утечку в проходе или электрической панели через непреднамеренные пути к земле.
• При подключении к водопроводу или другим электрическим соединениям может возникнуть подобное неравенство.

Отслеживание источника тока утечки

• Эта серия измерений определяет общую утечку и источник. Первое измерение можно произвести на основном проводнике к панели.
• Измерения со 2 по 5 выполняются последовательно для обнаружения цепей с большим током утечки.

Измерение тока утечки в медицинских устройствах

Целью испытания на ток утечки является проверка того, что электрическая изоляция, используемая для защиты пользователя от риска поражения электрическим током, подходит для применения. Тестирование тока утечки используется для проверки того, что продукт не пропускает чрезмерный ток при контакте с пользователем. Для медицинского оборудования измеряется ток, протекающий на землю.

• Чрезмерная утечка тока может вызвать фибрилляцию желудочков сердца, приводящую к остановке сердца, которая может привести к смерти.
• Уровни измерения тока утечки зависят от емкости твердых изоляционных материалов изделий. Различные типы и количество слоев электрической изоляции приводят к различной величине собственной емкости через изоляцию. Эта емкость вызывает «утечку» небольшого количества тока через изоляцию.
• Уровни тока утечки могут быть значительно повышены в продуктах, на которые распространяются требования EMI (FCC, CE-EMC). Эти продукты должны включать фильтры электромагнитных помех на входящем питании от сети, чтобы обеспечивать чистое питание чувствительной электроники, а также защищать от обратного излучения в линию электропередач. Эти фильтры включают конденсаторы для заземления, эти конденсаторы могут вызывать высокий ток утечки при нормальной работе. Если продукт предназначен только для профессионального использования, стандарт может разрешать высокий ток утечки с предупреждающей маркировкой для пользователя, чтобы убедиться, что продукт надежно заземлен (чтобы пользователь не подвергался воздействию высокого тока утечки). В противном случае необходимо добавить изолирующий трансформатор для питания продукта, тем самым изолируя продукт от земли, что почти устранит ток утечки на землю.



Тестеры тока утечки Hipot

• Испытание HIPOT, также называемое испытанием на электрическую стойкость, представляет собой стандартное испытание, которое проводится в электротехнической промышленности. Это испытание высоким напряжением, при котором изоляция электрического изделия подвергается нагрузке на расстояние до 80 МОм.
• Если изоляция продукта может выдерживать гораздо более высокое напряжение в течение заданного времени, тогда она может выдерживать нормальное напряжение в течение всего срока службы.
• Основной функцией тестера HIPOT является контроль чрезмерного тока утечки на землю.

Тестер

• Hipot подает высокое напряжение на изоляцию тестируемого устройства. Обычно это значение выше 1400 В для тестирования устройства, которое планируется использовать при напряжении 220 В.
• Клеммы A и B подключены к напряжению питания 220 или 110, клемма C заземлена, обратный провод плавает, как показано здесь.
• Тестируемое устройство должно быть электрически отделено от земли.
• Один провод от обмотки подключается к выходному высоковольтному датчику, а обратный провод к корпусу двигателя. Это подает высокое напряжение на обмотку и корпус.
• Если обмотка короткая или слабая в любой точке, ток будет течь в обратный провод, и измеритель отобразит этот ток.
• Все тестеры HIPOT имеют функцию отключения при перегрузке по току для защиты самого тестера. Это важно в случае, если устройство полностью закорочено на корпус и при подаче высокого напряжения от тестера HIPOT протекает экстремальный ток.

Преимущества измерения тока утечки

Преимущества измерения тока утечки:

• Тестируемое устройство не введено в эксплуатацию, и его полярность не требуется менять
• Отсутствие нагрузки из-за высокого тока переключения

Ток утечки может быть признаком неэффективной изоляции проводников. Можно отследить причину тока утечки с помощью слаботочных клещей для определения тока утечки, чтобы при необходимости интерпретировать упорядоченные измерения. При необходимости это позволяет более беспристрастно перераспределять нагрузки по всей установке.



Испытание на ток утечки > Chroma

949.600.6400

Получить предложение

Испытание на ток утечки сетевого напряжения моделирует эффект прикосновения человека к открытым металлическим частям тела человека остается ниже безопасного уровня.

Обычно человек воспринимает ток, протекающий через его тело, когда он достигает или превышает 1 мА (одну тысячную ампера). Ток выше порога может вызвать неконтролируемый мышечный спазм или шок. Эквивалентная схема человеческого тела состоит из входного сопротивления 1500 Ом, зашунтированного емкостью 0,15 мкФ.

Анализатор электробезопасности

Chroma 19032

Анализатор электробезопасности, соответствующий любым стандартам. Простое и точное тестирование. Обязательно для тестирования медицинских устройств и соответствия требованиям IQOQ.

Тестер частичного разряда – 19501-K

Chroma 19501-K

Специально разработан для тестирования высоковольтных полупроводниковых компонентов и материалов с высокими изоляционными свойствами.

Чтобы обеспечить потребителю запас прочности, регулирующие органы обычно требуют, чтобы продукт имел ток утечки сетевого напряжения менее 0,5 мА. Для некоторых продуктов, оснащенных вилками с 3 контактами и предупреждающими наклейками, допустимый ток утечки может достигать 0,75 мА, но типичный предел составляет 0,5 мА. Поскольку испытания Hipot обычно требуются для 100 % устройств производственной линии и поскольку испытания Hipot являются более строгими, испытания на утечку сетевого напряжения обычно назначаются как испытания конструкции или типа, а не как испытания производственной линии. Испытания на утечку сетевого напряжения обычно требуются для всех медицинских изделий в качестве производственных испытаний.

Испытание на утечку линейного напряжения проводится с помощью схемы, аналогичной показанной на рис. 17, с измерением тока утечки при различных условиях отказа, таких как «отсутствие заземления» или при перепутанных соединениях линии и нейтрали. Сначала подается напряжение с нормальным подключением к линии и нейтрали, затем проводится испытание с обратным подключением, а затем без заземления.

Измерение тока утечки является обязательным требованием для типовых испытаний любого продукта с питанием от сети. Лаборатория соответствия или Национальная признанная испытательная лаборатория (NRTL) обычно проводит типовые испытания на образце продукции на этапе проектирования. После завершения типовых испытаний, как правило, не требуется дальнейших испытаний на утечку на производственной основе, за исключением медиальных продуктов. Из соображений безопасности на производственной линии медицинских изделий регулярно проводятся измерения тока утечки.

UL Values ​​for Leakage Current Limits

Class	Equipment Type	Maximum Leakage Current
II Ungrounded	All	0. 25mA
I Grounded	Ручной	0,75 мА
I Заземленный	Подвижный (не ручной)	3,5 мА
I 6 Заземленный	0055 Стационарный, тип A	3,5 мА

Типы тока утечки

Существует несколько различных типов тока утечки: утечка через линию заземления, утечка через контакт/корпус (ранее корпус) и утечка через пациента Вспомогательный ток. Основные различия между токами утечки зависят от того, как человек может соприкоснуться с продуктом или измерением. Например, утечка, которая будет проходить через тело человека, если он коснется внешнего корпуса продукта, будет называться утечкой касания/шасси или корпуса.

• Утечка на землю: Ток утечки в линии измеряется, когда разомкнут разъем заземления, подключена цепь, имитирующая импеданс человеческого тела, и измеряется напряжение на ней.
• Утечка касания/корпуса (корпуса): Ток утечки в линии измеряется путем подключения цепи, имитирующей импеданс человеческого тела, к любой открытой части корпуса ИУ. Это имитирует прикосновение человека к корпусу/шасси тестируемого устройства.
• Утечка через пациента (рабочая часть): Утечка в линии, измеренная от или между контактными частями ИУ, например, ток, который может протекать от проводов пациента и датчиков на медицинском устройстве.
• Пациент Вспомогательная утечка: Линейный ток утечки, протекающий в пациенте при НОРМАЛЬНОМ использовании между контактными частями ИУ и не предназначенный для оказания физиологического эффекта.

Каков безопасный уровень тока утечки?

В зависимости от типа оборудования были определены допустимые уровни тока утечки, которые обычно указаны в соответствующем международном или региональном стандарте. Допустимые уровни тока утечки зависят от классификации конкретного типа оборудования. Основным принципом защиты от поражения электрическим током является наличие как минимум двух уровней защиты.

Класс I

В изделиях класса I используется основная изоляция в сочетании с защитным заземлением. Эти продукты будут иметь шнур питания с тремя контактами, а заземляющий нож будет прикреплен к любому доступному металлу на продукте. Изделия класса I имеют более высокие допустимые токи утечки, поскольку заземление обеспечивает уровень защиты оператора и эффективно отводит токи утечки, с которыми может соприкоснуться человек. Пределы тока утечки для продуктов класса I также различаются в зависимости от того, является ли шнур питания съемным или постоянным.

Класс II

Изделия с двухштырьковым шнуром питания относятся к изделиям Класса II. Изделия класса II полагаются не только на основную изоляцию, но и на дополнительную или усиленную изоляцию. Эти изделия часто называют изделиями с двойной изоляцией, поскольку защита от ударов обеспечивается двумя слоями изоляции. Поскольку отсутствует защитное заземление для отвода избыточного тока утечки, пределы допустимого тока утечки для изделий класса II ниже, чем для изделий класса I.

Измерение тока утечки

Затем измеренные значения тока утечки сравниваются с допустимыми пределами в зависимости от типа тестируемого продукта (класса), точки контакта с продуктом (Земля, Прикосновение, Пациент) и режима работы прибора. продукт в нормальных условиях и условиях единичной неисправности.

Измерения тока утечки выполняются при включенном изделии и во всех условиях, таких как режим ожидания и полная работа. Сетевое напряжение обычно подается на изделие через разделительный трансформатор.

Напряжение питания должно быть на уровне 110 % от максимального номинального напряжения питания и при максимальной номинальной частоте питания. Это означает, что продукт, рассчитанный на работу при 115 В переменного тока, 60 Гц и 230 В переменного тока, 50 Гц, будет испытываться при 110 % от 230 В переменного тока, что соответствует 253 В переменного тока, и при частоте сети 60 Гц.

Измерительный прибор, именуемый MD, должен иметь входное сопротивление (Z) 1 МОм и частотную характеристику, плоскую от постоянного тока до 1 МГц. См. рисунок 20. Прибор должен показывать истинное среднеквадратичное значение. значение напряжения на измерительном импедансе или тока, протекающего через измерительный прибор, с погрешностью индикации не более ±5 %. Прибор также должен нагружать источник тока утечки с импедансом приблизительно 1000 Ом для частот от постоянного тока до 1 МГц.

Это достигается с помощью модели человеческого тела или сети, подключенной к входу измерительного прибора. В зависимости от используемого стандарта импеданс модели человеческого тела или сети будет меняться. На рис. 20 показана модель или сеть человеческого тела, используемая в IEC60601-1 для тестирования медицинских устройств. Существует ряд имеющихся в продаже приборов, специально предназначенных для измерения тока утечки. Эти инструменты имеют все необходимые параметры точности, входного импеданса и типичных выбираемых моделей человеческого тела для нескольких популярных стандартов, встроенных прямо в инструмент.

Токи утечки измеряются как при нормальной работе, так и при неисправностях. Нормальная работа означает, что изделие находится под напряжением как в режиме ожидания, так и в режиме полной работы. Медицинские устройства также требуют подключения любого напряжения или тока, разрешенного при нормальной работе, к частям ввода и вывода сигналов.
