Искровые промежутки: Искровые промежутки ИП-3, ИПМ-62, ИПЗ-1 для контактной сети ж/д

Искровой промежуток | «Комплексный Энерго Подряд»

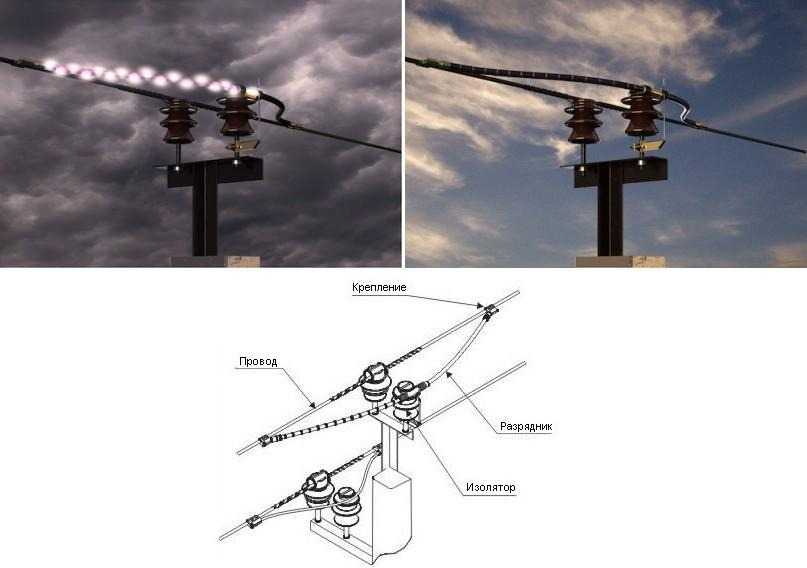

Искровой промежуток – воздушный промежуток, рассоединяющий электроды в линиях электропередач и кабельных линиях электропередач, а также других установках высокого напряжения. Все искровые промежутки подразделяются на:

• Защитные. Призваны предохранять изоляционный слой от перенапряжений и оплавления вследствие воздействия электрической дуги. Металлические электроды защитного искрового промежутка включаются в работу параллельно изоляции, благодаря чему дуга будет сгорать в воздушном промежутке. Для создания искрового промежутка защитного типа могут использоваться как кольцевые, так и стержневые промежутки.
• Отделительные. Предназначены для защиты отдельных точек на линии. Также отделительный промежуток является базовым составляющим элементом вентильного разрядника, используемого для ограничения перенапряжений. Состояние разрядников контролируют в ходе выполнения технического обслуживания электрооборудования. Количество единичных отделительных искровых промежутков определяется после проведения расчетов, где 1 промежуток = 1 кВ базисного напряжения установки.

Наши услуги

Круглосуточная диспетчерская служба

• Бесплатный выезд инженера-электрика для оценки стоимости работ

Монтаж и испытания инженерного оборудования

• Монтаж электрооборудования
• Монтаж электрики в доме, квартире, офисе
• Техническое обслуживание вентиляции
• Монтаж и испытания электроустановок
• Монтаж уличных светильников
• Монтаж (установка) трансформаторной подстанции
• Испытания силовых трансформаторов
• Монтаж трансформаторов
• Монтаж ВРУ
• Монтаж понижающего трансформатора
• Монтаж вводов и трансформаторов тока
• Монтаж трансформаторов ТМГ
• Монтаж БКТП

Обслуживание противопожарных систем

• Текущее обслуживание оборудования автоматического пожаротушения
• Техническое обслуживание систем дымоудаления
• Выполнение работ по огнезащите материалов, изделий, конструкций
• Монтаж оборудования автоматического пожаротушения
• Монтаж оборудования автоматической пожарной сигнализации и оповещения

Ремонт и монтаж кабельных линий 0. 4-10 кВ

• Поиск мест повреждения кабельных линий 0,4-10 кВ
• Испытания кабельных линий
• Испытания оборудования подстанций и распределительных устройств с рабочим напряжением до 35 кВ

Техническое обслуживание электрооборудования

• Поверка счётчиков электроэнергии
• Монтаж узлов учёта электроэнергии
• Монтаж наружного освещения, декоративной подсветки
• Техническое обслуживание электросетей
• Сварочные аварийно-восстановительные работы
• Монтаж наружного освещения

Эксплуатация инженерных систем

• Техническое обслуживание инженерных систем зданий и сооружений1
• Техническое обслуживание противопожарных систем
• Инструкции по переключениям в электроустановках
• Подготовка системы отопления к отопительному сезону
• Сварочные аварийно-восстановительные работы
• Устранение засоров канализации
• Монтаж системы отопления
• Монтаж сантехники
• Техническое обслуживание вентиляции
• Техническое обслуживание электрооборудования
• Обслуживание электроустановок
• Техническое обслуживание электроустановок предприятий

Ремонт инженерных систем

• Капитальный ремонт инженерных систем
• Техническое обслуживание трансформаторов
• Замена и ремонт электропроводки
• Замена электропроводки в квартире под ключ

Электроизмерения

• Собственная электролаборатория
• Измерение сопротивления петли фаза ноль
• Особенности выполнения измерения сопротивления изоляции
• Измерение сопротивления заземления
• Измерение сопротивления изоляции электропроводки
• Проведение испытаний электрооборудования
• Тепловизионное обследование зданий
• Испытание электроустановок зданий и сооружений
• Испытания средств защиты в электроустановках
• Измерение электроустановок
• Испытания электроизмерения

Почему стоит заказывать услуги монтажа, замера и ремонта в электролаборатории КЭП

Проводим электроизмерения с 2006 года

Предоставляем гарантию на все услуги от 12 месяцев

Все сотрудники проходят соответствующее обучение и аттестацию

Тщательно следим за актуальностью разрешений и лицензий

Собственная круглосуточная диспетчерская служба

Бесплатный выезд специалиста на объект

Заказать расчет

Лицензии и свидетельства

Отзывы

ООО «Джонс Лэнг ЛаСаль Управление Недвижимостью»

ООО «Серебряный город»

ООО «Мосинжстрой Проперти Менеджмент»

ООО «БЦ СадКо»

ООО «Джонс Лэнг ЛаСаль Управление Недвижимостью»

Портфолио

Вернуться назад

Назначение искровых промежутков | Вентильные разрядники высокого напряжения

Подробности

Категория: Подстанции

• молниезащита
• разрядник(ОПН)
• высоковольтное

Содержание материала

• Вентильные разрядники высокого напряжения
• Введение
• Назначение искровых промежутков
• Принцип действия и конструкции искровых промежутков
• Искровые промежутки с самовыдувающейся дугой
• Искровые промежутки с вращающейся дугой
• Искровые промежутки с растягивающейся дугой
• Искровые промежутки с делением дуги на части
• Пробивные напряжения искровых промежутков
• Дугогасящая способность искровых промежутков
• Методика исследования дугогасящей способности искровых промежутков разрядников
• Дугогасящая способность искровых промежутков с неподвижной дугой
• Дугогасящая способность искровых промежутков с вращающейся дугой
• Методика расчета восстанавливающейся прочности искровых промежутков с вращающейся дугой
• Дугогасящая способность искровых промежутков с растягивающейся дугой
• Дугогасящая способность многократного искрового промежутка
• Методы повышения восстанавливающейся прочности многократного искрового промежутка
• Нелинейные сопротивления вентильных разрядников
• Материал и конструкции нелинейных сопротивлений
• Закономерности, характеризующие свойства нелинейных сопротивлений
• Механизмы явлений, происходящих в нелинейных сопротивлениях
• Стабилизация нелинейных сопротивлений
• Старение и пропускная способность нелинейных сопротивлений
• Технические характеристики нелинейных сопротивлений
• Характеристики современных вентильных разрядников
• Пробивное напряжение разрядников
• Импульсное пробивное напряжение разрядников
• Остающееся напряжение разрядников
• Пропускная способность разрядников
• Дугогасящая способность разрядников
• Прочие характеристики разрядников
• Стабильность характеристик разрядников в процессе эксплуатации
• Координация характеристик изоляции с характеристиками вентильных разрядников
• Испытания вентильных разрядников в процессе производства
• Классификация вентильных разрядников
• Вентильные разрядники с искровыми промежутками с неподвижной дугой
• Магнитно-вентильные разрядники грозового типа
• Разрядники с токоограничивающими искровыми промежутками
• Магнитно-вентильные комбинированные разрядники
• Зарубежные конструкции вентильных разрядников
• Разрядники HKF
• Разрядники Алюгард
• Расчет последовательного сопротивления и искровых промежутков
• Расчет последовательного сопротивления и искровых промежутков комбинированных разрядников
• Выбор и расчет шунтирующих сопротивлений разрядников
• Регулирование вольт-секундной характеристики разрядников
• Механический расчет разрядников
• Расчет и конструирование покрышек разрядников
• Вентильные разрядники для глубокого ограничения перенапряжений
• Выбор вентильных разрядников
• Монтаж вентильных разрядников и эксплуатационный надзор
• Регистрация работы вентильных разрядников
• Токи в вентильных разрядниках
• Отказы вентильных разрядников и их повреждения
• Особенности применения вентильных разрядников в районах повышенного загрязнения
• Литература

Страница 3 из 56

ГЛАВА ПЕРВАЯ
ИСКРОВЫЕ ПРОМЕЖУТКИ ВЕНТИЛЬНЫХ РАЗРЯДНИКОВ

1. Назначение искровых промежутков
Искровые промежутки вентильных разрядников отделяют нелинейное последовательное сопротивление разрядника от элементов электрической установки, находящихся под постоянным воздействием рабочего напряжения, подключая его в момент появления перенапряжения, которое могло бы представлять опасность для защищаемой разрядником изоляции, и обеспечивают последующее гашение дуги сопровождающего тока.

К искровым промежуткам вентильных разрядников предъявляют следующие основные требования:

1. Искровые промежутки должны иметь, по возможности, горизонтальную вольт-секундную характеристику, т. е. должны мало изменять свое пробивное напряжение в широком диапазоне предразрядного времени, от долей микросекунды до нескольких миллисекунд1.
2. Искровые промежутки должны иметь минимальный разброс пробивного напряжения.
3. Искровые промежутки должны гасить дугу сопровождающего тока, как правило, при первом переходе его через пулевое значение.
4. Искровые промежутки не должны изменять свои пробивные напряжения после многократного пропускания нормированных импульсных и сопровождающих токов, а также при неизбежных в эксплуатации колебаниях температуры и при воздействии тряски, вибрации и ударов, которым разрядники подвергаются при транспортировке и в эксплуатации.

Для удовлетворения этих требований в вентильных разрядниках высокого напряжения применяют многократные искровые промежутки, т. е. последовательно соединяют значительное число единичных искровых промежутков с малым искровым зазором. У многократного искрового промежутка в некоторых случаях целесообразно иметь заданную конфигурацию вольт-секундной характеристики, отличающуюся от горизонтальной.

При этом используются свойства короткой дуги с характерным для нее катодным падением напряжения мосле прекращения протекания через искровой промежуток сопровождающего тока.
В отечественных вентильных разрядниках на единичный искровой промежуток при наибольшем допустимом напряжении на разряднике приходится от 1 до 1,7 κβдейств.
В некоторых зарубежных вентильных разрядниках (обычно устарелых конструкций) функции обеспечения необходимого пробивного напряжения и последующего гашения сопровождающего тока разделены между промежутками разного типа. Такие разрядники имеют отделяющий промежуток (часто сферический с соответствующей активизацией разряда) и многократный гасящий промежуток [184].

• Назад
• Вперёд

• Назад
• Вперёд

• Вы здесь:
• Главная
• Архив
• Подстанции
• Автоматизированное проектирование силовых трансформаторов

Еще по теме:

• Перенапряжения в нейтрали силовых трансформаторов 6-220кВ
• Монтаж расширителя, выхлопной трубы, аппаратуры и металлоконструкций на трансформаторы 110—750 кВ
• Молния и молниезащита
• Тепловизионный контроль вентильных разрядников
• Защита сетей 6-35 кВ от перенапряжений

Искровые разрядники, высокоэнергетические переключающие устройства, управляемые напряжением

 Искровые разрядники Excelitas — это высокоэнергетические, управляемые напряжением переключающие устройства, уникальные по своей способности многократно переключать токи в тысячи ампер. Эти устройства подходят для использования в коммерческих, промышленных и военных наземных и аэрокосмических приложениях.

Дополнительные ресурсы

Почему вам следует выбрать Excelitas в качестве поставщика искровых разрядников?

Являясь ведущим мировым поставщиком решений в области электронных компонентов для коммерческих, промышленных, военных и аэрокосмических приложений, компания Excelitas предлагает непревзойденные решения для высоковольтных переключателей с искровым разрядником, изготовленные с учетом эффективности и надежности. Изготовленные из высококачественного алюмокерамического корпуса с металлическими опорами и герметично закрытые для повышения механической прочности, искровые разрядники производства Excelitas идеально подходят для высоковольтных разрядников. Мы не имеем себе равных в концептуализации, проектировании и производстве переключателей с высоким энергопотреблением.

Для чего используется искровой разрядник?

Для клиентов, интересующихся номером , для чего используется искровой разрядник? . .. мы говорим им, что это газонаполненные высокоэнергетические переключающие устройства, используемые для быстрого переключения токов в диапазоне тысяч ампер. Обычно они применяются в системах, требующих отвода больших электрических скачков, таких как освещение, электромагнитные импульсы и другие источники высокого напряжения и сильного тока.

Какие типы решений для искровых разрядников вы предлагаете?

Компания Excelitas предлагает широкий спектр решений для искрового разряда выключателей, подходящих для самых разных областей применения. Наши искровые разрядники изготовлены из высококачественных керамических металлических электродов, герметично закрытых и заполненных газом под давлением. Это включает:

• Искровые разрядники для перенапряжения — обычно используются для отвода накопленной энергии внутри конденсаторных батарей или катушек индуктивности для защиты их внутренних компонентов, таких как микроволновые лампы.
• Управляемые мини-искровые разрядники и трансформаторы — используется для активации электровзрывных устройств, таких как электронные сейфы и системы оружия, взрывающиеся мостовые провода и детонаторы.
• Управляемые искровые разрядники — , состоящие из трех электродов, герметично закрытых в герметичной оболочке, создают высоковольтный разрядник с низким импедансом и используются в последовательных переключателях.
• Управляемые вакуумные искровые разрядники — идеальные высоковольтные искровые разрядники для приложений, требующих широкого диапазона рабочего напряжения. Разрывы используются в защите от перенапряжения в ломовых цепях.

Каковы области применения искровых разрядников?

Искровые разрядники идеально подходят для приложений, требующих предотвращения скачков напряжения для защиты оборудования и его компонентов, например, в силовых коммутационных трубках, бегущих электрических дугах, устройствах защиты от напряжения, импульсообразующих цепях и свечах зажигания в системах зажигания. .

Предлагаете ли вы индивидуальные решения для искровых разрядников?

Да, есть! Excelitas является ведущим мировым поставщиком решений для искровых разрядников. Мы разрабатываем концепции, проектируем и производим искровые разрядники из высококачественных металлокерамических материалов, чтобы гарантировать качество и надежность каждого компонента. Мы предоставляем готовые решения и были созданы с учетом ваших приложений. Но если вам требуется более специализированное решение, мы также предлагаем индивидуальные решения для искрового разряда выключателей, которые помогут удовлетворить ваши эксплуатационные требования. Предоставьте нам образец спецификации желаемого приложения, и мы обязательно создадим индивидуальное решение, отвечающее вашим потребностям.

Искровые разрядники для защиты от перенапряжения

Искровые разрядники для защиты от перенапряжения Excelitas состоят из двух электродов из тугоплавкого металла, заключенных в герметичную герметичную оболочку. Разрядники перенапряжения чаще всего используются в схемах лома для отвода энергии, хранящейся в конденсаторной батарее или катушке индуктивности, для защиты таких компонентов, как микроволновая печь… предназначены для высоконадежной коммутации до 4 кВ и 10 кА. Изготовленные из герметичного металлокерамического сплава и наполненные сжатым газом, они обычно используются для приведения в действие электровзрывных устройств, таких как взрывающиеся мостовые провода, электронные сейфы…

Подробнее

Управляемые искровые разрядники

Управляемые искровые разрядники Excelitas состоят из трех электродов в герметично закрытой оболочке под давлением. Их приложения делятся на две большие категории, каждая из которых включает переключение конденсаторов с низким импедансом. Защитное устройство, в котором разрядник используется для блокировки энергетических элементов или серии…

Подробнее

Вакуумные искровые разрядники с срабатыванием

Вакуумные разрядники с срабатыванием Excelitas являются идеальными высоковольтными выключателями для приложений, где широкий диапазон рабочего напряжения желательно. Нижняя граница диапазона рабочего напряжения не зависит от статического напряжения пробоя (SBV). Возможны рабочие диапазоны от 300 вольт до 80 киловольт.

Подробнее

Искровые разрядники и принадлежности | Теледайн e2v

Разработан для выдающейся производительности

Искровые разрядники представляют собой высокоэнергетические переключающие устройства, управляемые напряжением, которые уникальны своей способностью многократно переключать токи в тысячи ампер.

Они обычно используются в качестве защиты там, где ожидаются мощные переходные электрические импульсы, например, защита от напряжения, молниезащита и ломовые цепи. Они также используются для питания литотриптеров, используемых для лечения камней в почках.

Наш ассортимент двух- и трехэлектродных искровых разрядников и принадлежностей разработан с высокой точностью для обеспечения исключительной надежности, долговечности и производительности.

Технология

Мы разрабатываем и производим ряд двух- и трехэлектродных устройств, а также триггерные трансформаторы, которые подают быстрый высоковольтный импульс на третий триггерный электрод.

Наши искровые разрядники доступны с напряжением пробоя постоянного тока от 400 В до 5 кВ. Они обеспечивают большие токи и быстрое переключение, и на них можно положиться при работе в широком диапазоне температур.

Все наши свечи зажигания изготавливаются с использованием только высококачественной керамики с высоким содержанием оксида алюминия, металлизированной и покрытой металлическим покрытием. Пайка и наполнение газом контролируются компьютером, что обеспечивает прочное и надежное паяное соединение между электродами и керамическим корпусом.

Мы тесно сотрудничаем с нашими клиентами на протяжении всего жизненного цикла искрового разрядника, следя за тем, чтобы они не только выбирали правильный продукт, но и получали необходимую техническую поддержку для обеспечения безупречной работы устройств в течение многих лет.
