Что такое инвертор, применение инверторов

Автор:
Сергей Куртов

Время прочтения: 5 мин

Дата публикации: 12-10-2022

Рейтинг статьи: (1908)

Содержание

Наш комфорт напрямую зависит от электроэнергии. Лишившись электричества, Вы лишаетесь средств комфорта, досуга, инструментов и прочих, скажем так, радостей жизни, возвращаясь в прошлый век. Многие жители Украины даже не стараются как-то к этому привыкать, используя вспомогательные средства автономного электроснабжения. Вариантов получить электроэнергию при отключении сети или на удалении от нее немало. Наиболее эффективными можно назвать топливные генераторы, которые могут вырабатывать внушительные объемы электроэнергии длительное время, однако и они не всегда подойдут. Во-первых, цена мобильной электростанции не каждому по карману, а во-вторых, далеко не везде есть возможность установить и уж тем более перевозить/переносить целый силовой агрегат, включающий в себя двигатель, альтернатор, бак, раму и прочие комплектующие. Зачастую достаточно простого и компактного устройства — инвертора. Если этот преобразователь не вырабатывает электричество, то для чего он нужен и как он поможет получить электроэнергию для работы электрооборудования? Далее мы рассмотрим принцип действия инвертора и приведем распространенные примеры его применения. Вы же имеете возможность испытать инвертор лично, посетив любой из магазинов «Вольтмаркет», открытых в Киеве, Харькове, Днепре и Одессе, где можно купить товары стабильного электропитания по отличной цене.

Инвертор — что это такое?

Начнем, пожалуй, издалека. Если рассматривать данный термин с точки зрения промышленных реалий, то инвертором называют преобразователь частоты, который служит для управления скоростью вращения электродвигателя путем изменения частоты и напряжения. С точки зрения электротехники, в свою очередь, инвертор — это лишь одно из звеньев вышеупомянутого преобразователя частоты, которое отвечает за преобразование постоянного тока в переменный.

Инверторы могут быть реализованы с применением различных схем, которые определяют основные технико-эксплуатационные характеристики прибора, однако чаще всего применяется схема на силовых IGBT-транзисторах с использованием широтно-импульсной модуляции. Вникать в способы получения переменного тока из постоянного не будем, так как конечному пользователю важен результат, когда как реализация значения не имеет. Эдакая инкапсуляция.

Так вот, для чего все-таки нужен инвертор? Все просто: для преобразования снимаемого с аккумулятора постоянного тока в переменный. Вы просто подключаете клеммы аккумуляторной батареи к прибору, а тот, в свою очередь, будет выдавать на выходе требуемые 220В. Сразу стоит отметить, что для данных целей лучше всего подходит тяговый гелевый аккумулятор, обладающий превосходным циклическим ресурсом, терпимостью к глубоким разрядам и стойкостью к эксплуатации в неблагоприятных условиях. К слову, в нашем интернет-магазине Вы можете купить отличные тяговые аккумуляторы вместе с интересующим Вас инвертором в несколько кликов с доставкой по всей Украине.

Применение инверторов

Вместо того, чтобы просто перечислять характеристики и разновидности инверторов, мы приведем конкретные примеры выбора подходящего преобразователя для конкретных целей, дабы ответить на вопросы, для чего нужен инвертор и где он применяется.

• Инвертор для котла отопления

Котел отопления является одним из важнейших электроприборов в доме многих жителей Украины, в связи с чем устройства автономного электроснабжения чаще всего приобретаются именно для него, доказательством чему являются многочисленные отзывы покупателей. В случае перебоев электроснабжения Вы просто накидываете клеммы инвертора на аккумулятор, а к его выходу подключаете котел. Нажимаем «включить» — и готово! Инвертор для котла, за исключением определенной мощности, должен соответствовать одному важнейшему условию, а именно — вырабатывать электрический сигнал в форме чистой синусоиды. Модели, выдающие на выходе сигнал ступенчатой формы будут работать неэффективно и могут вовсе не запустить котел. Отличный пример инвертора для котла по доступной цене — Luxeon IPS-600S. Данный преобразователь имеет мощность 300 Вт с допустимыми перегрузками до 600 Вт, что является отличным показателем для обеспечения автономным питанием котла отопления. Устройство очень компактно и его можно брать с собой для любых целей. Особенность этого инвертора — система охлаждения. На силовых компонентах нет радиаторов, их роль играет сам корпус прибора.

• Инвертор для холодильника

Холодильник есть в каждой квартире и каждом доме Украины, обеспечивая длительный срок хранения продуктов. В случае возникновения длительных перебоев питания холодильник начнет размораживаться, чего желательно избежать. Для этого отлично подойдет инвертор для холодильника. Требования, предъявляемые к инвертору для холодильника, те же, что и для котла. Ввиду наличия в конструкции холодильника компрессора, работающего за счет электродвигателя, обязательным условием является питание напряжением чистой синусоидальной формы. Мощность инвертора для холодильника должна быть порядка полутора киловатт, хотя цифра может меняться как в большую, так и в меньшую сторону в зависимости от модели. Для данных нужд прекрасно подойдет инвертор Luxeon IPS-4000S. Для нагрузки высокой мощности рекомендуем позаботиться об установке емкой аккумуляторной батареи или аккумуляторного блока.

• Инвертор напряжения автомобильный

Если Вы часто путешествуете на автомобиле или просто ездите на природу, наверняка у Вас возникали ситуации, когда появляется серьезная нужда в розетке, которую на природе или в дороге просто не найти. Есть простое и доступное решение в виде автомобильного инвертора. Требований к форме выходного сигнала у автомобильного инвертора нет, так как обычно подключаемая в поездке нагрузка не отличается чувствительностью (к примеру, зарядка портативной техники). Главное требование — это наличие специального разъема для подключения к прикуривателю. Отличным примером инвертора для автомобиля являются Luxeon IPS-300M. Данный преобразователь поможет разнообразить отдых и сделать его более комфортным. Обязательно следите за уровнем заряда аккумуляторной батареи и, в случае необходимости, заводите мотор. Так у Вас получается импровизированный топливный генератор.

Все вышеперечисленные инверторы имели один важный нюанс работы: они функционируют только вручную. Понадобилось автономное электроснабжение? Будьте добры потребителя включить в выходную розетку инвертора и накинуть входные клеммы на аккумулятор. После работы аккумуляторную батарею следует зарядить зарядным устройством, которое, напомним, можно также купить в нашем интернет-магазине с доставкой в Киев, Харьков, Днепр, Одессу и другие города Украины. Существует отдельная группа инверторов, которые не нуждаются во вмешательстве человека и работают в автоматическим режиме, являясь прекрасным вариантом для электроснабжения групп потребителей различных типов.

• Автономные инверторы

Данные инверторы радикально отличаются от обыкновенных, рассмотренных ранее. Автономный инвертор представляет собой комплекс функциональных узлов, совместная работа которых обеспечивает полную автоматизацию. Данный класс легче рассматривать на примере отдельно взятой модели, так как радикальных различий кроме показателей мощности и вытекающих из этого других характеристик нет. Возьмем автономный инвертор Леотон XT30-24. Сразу обратим внимание на способ подключения инвертора. Теперь это входные клеммы, выходные клеммы и клеммы аккумулятора. Никаких розеток. Это значит, что прибор устанавливается стационарно, подключается к сети и ждет ввода в работу. Когда сеть работает нормально, данный инвертор от Леотон, как и другие аналоги от этого производителя, находится в дежурном режиме и, при необходимости, пополняет заряд аккумулятора встроенным зарядным устройством, поддерживающим правильную трехстадийную технологию. Питание на потребителя идет от сети в транзитном режиме. При падении сетевого напряжения ниже 150В инвертор автоматически отключает потребителя от сети и переключает его в цепь преобразователя, получающего питание от аккумуляторного блока напряжением 24В, который может состоять из двух 12-вольтовых батарей, соединенных последовательно, либо из одной 24-вольтовой, в зависимости от Ваших предпочтений. На выходе преобразователя выдаются 220В чистой синусоидальной формы, пригодные для работы потребителей любой степени чувствительности. Инвертор находится в данном режиме работы до тех пор, пока параметры сети не восстановятся. Переключение между режимами происходит так быстро, что электрооборудование этого попросту не почувствует. Таким образом, автономные инверторы могут применяться для обеспечения защиты и автономной работы самых различных потребителей, позволяя, при этом, не прерывать работу в момент отключения электроснабжения. Такой принцип работы, свойственный для автономных инверторов, называется off-line. Также среди особенностей инвертора Леотон XT30-24 можно упомянуть сквозной ноль, который позволяет прибору работать с фазозависимыми котлами отопления.

Резюмируя, снова коснемся вопроса: так для чего нужен инвертор? Мы рассмотрели различные варианты инверторов и сферы их применения, и убедились, что можно подобрать инвертор практически для любых потребителей, где мощность нагрузки варьируется от нескольких сотен ватт до более чем пяти киловатт. Важно лишь ответственно подойти к выбору подходящей модели и позаботиться об источнике питания, то есть об АКБ. Мы предлагаем по выгодным ценам качественные инверторы и огромный выбор тяговых гелевых аккумуляторных батарей для них, которые можно испытать в магазинах «Вольтмаркет» в Киеве, Харькове, Днепре и Одессе, а также купить по заманчивой цене с быстрой курьерской доставкой в любой город Украины. При возникновении вопросов касательно выбора инвертора, обращайтесь к нашим специалистам любым удобным для Вас способом.

Инвертор: понятие, назначение и главные особенности

Главная » Разное

16.07.2019Разное0151

Инвертор — устройство для преобразования постоянного тока в переменный с изменением величины напряжения. Такое приспособление часто очень необходимо на даче. Кроме преобразователей, хозяева дач часто покупают сварочные инверторы, помогающие со сварочными работами дома или за городом.

Содержание

Инвертор-преобразователь

Инверторами принято называть тот вид преобразователей, которые имеют внешние аккумуляторные батареи, способные параллельно подключаться к системе в практически неограниченном количестве. Длительность работы оборудования определяет количество подключенных АКБ. Инверторы обеспечивают электроэнергией немощные и среднемощные электроприборы. Отдельные модели справляются и с подачей тока в приборы с высокой мощностью.

Стоимость устройства тоже зависит от мощности. При своей большой пользе обходится инвертор относительно недорого.

Данное устройство может питать электричеством несколько подключенных приборов. Количество возможных подключений увеличивается с увеличением мощности инвертора. При достаточной величине одним устройством можно обеспечивать энергией весь дом, но далеко не любая модель справится с такой задачей. Поэтому подбирать оборудование нужно в соответствии со своими требованиями, обращая внимание главным образом на мощность.

Необходимо знать и помнить, что инверторы рассчитаны на работу в режиме до 80% от номинального значения. В случае регулярного использования на полную аппарат скоро сломается.

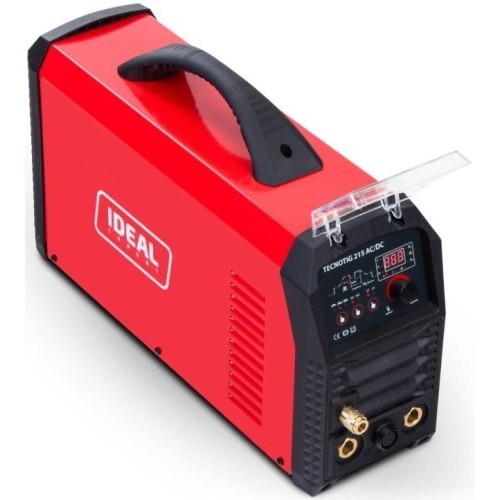

Сварочный инвертор

Многие хозяева дач и частных домов согласятся с пользой какого-либо сварочного оборудования в наличии. Оптимальным вариантом будет инвертор.

Основными достоинствами такого аппарата является простота действия – справится даже новичок и многофункциональность. Как правило, подобные устройства имеют 2-3 различных режима.

Главным минусом в любом сварочном оборудовании, является короткое замыкание в результате соприкосновения электрода с металлом – так называемое залипание дуги. Так можно потерять много времени и испортить итоговый результат. Кроме этого, широко известен недостаток в виде сложности разжигания дуги.

Производители сварочных инверторов устранили эти проблемы. Функция «Antistick»останавливает ток при малейшем контакте металла и электрода, а функция «Hotstart» обеспечивает быстрое и простое поджигание дуги и более устойчивое горение.

Итак, преимущества:

• функциональность;

• низкая стоимость;

• экономия времени;

• простота эксплуатации;

• компактность;

• возможность использования без опыта работы со сваркой.

Характеристики сварочных инверторов

В выборе бытового сварочного оборудования следует рассмотреть следующие особенности:

• Компактность и вес. Инвертор по сравнению с профессиональным аппаратом намного меньше в габаритах и легче, что часто, особенно в домашних условиях, становится решающим фактором. Самые лёгкие модели можно даже брать куда-то с собой.

• Материалы, с которыми работает оборудование. Большинство моделей инверторов сейчас работают с нержавейкой и чугуном, что в условиях дачи или дома наиболее необходимо и удобно.

• Диаметр электрода. От диаметра электродов того или иного оборудования зависит то, какой толщины металл можно обрабатывать. Нужно проанализировать, какие предметы утвари может понадобиться варить и выбрать подходящий инвертор исходя из этого.

Продолжительность включения

Продолжительность включения устройства определяется в основном производительностью. Данная характеристика представляет собой время, на протяжении которого прибор способен непрерывно работать с учётом разной мощности тока. Измеряется продолжительность в процентах от десятиминутного цикла работы.

После отключения нужно дать несколько минут, чтобы прибор остыл.

Условия питания

При выборе и в начале эксплуатации инвертора следует обратить внимание на условия питания. При подключении к 220В необходимо проследить за напряжением. Если они относительно низкие, нужно выбрать именно тот вариант, для которого указан диапазон понижения.

Рейтинг

( Пока оценок нет )

Комментарии⁰ Поделиться:

Загрузка …

Что такое инвертор? — Sunpower UK

Что такое инвертор?

Инвертор преобразует напряжение постоянного тока в напряжение переменного тока. В большинстве случаев входное постоянное напряжение обычно ниже, а выходное переменное напряжение равно напряжению сети 120 или 240 вольт в зависимости от страны.

Инвертор может быть построен как автономное оборудование для таких приложений, как солнечная энергия, или для работы в качестве резервного источника питания от батарей, которые заряжаются отдельно.

Другая конфигурация — это когда он является частью более крупной цепи, такой как блок питания или ИБП. В этом случае входной постоянный ток инвертора поступает от выпрямленного сетевого переменного тока в блоке питания, либо от выпрямленного переменного тока в ИБП, когда есть питание, и от батарей при сбое питания.

Существуют различные типы инверторов в зависимости от формы импульса переключения. Они имеют различные конфигурации цепей, эффективность, преимущества и недостатки.

Инвертор обеспечивает переменное напряжение от источников питания постоянного тока и полезен для питания электроники и электрического оборудования, рассчитанного на напряжение сети переменного тока. Кроме того, они широко используются в инвертирующих каскадах импульсных источников питания. Схемы классифицируются по технологии переключения и типу переключателя, форме сигнала, частоте и форме выходного сигнала.

Базовый режим инвертора

Основные схемы включают в себя генератор, схему управления, схему управления силовыми устройствами, переключающие устройства и трансформатор.

Преобразование постоянного тока в переменное напряжение достигается путем преобразования энергии, хранящейся в источнике постоянного тока, таком как батарея, или на выходе выпрямителя, в переменное напряжение. Это осуществляется с помощью коммутационных устройств, которые непрерывно включаются и выключаются, а затем повышаются с помощью трансформатора. Хотя есть некоторые конфигурации, в которых трансформатор не используется, они не получили широкого распространения.

Входное напряжение постоянного тока включается и выключается силовыми устройствами, такими как МОП-транзисторы или силовые транзисторы, и импульсами, подаваемыми на первичную сторону трансформатора. Переменное напряжение в первичной обмотке индуцирует переменное напряжение во вторичной обмотке. Трансформатор также работает как усилитель, увеличивая выходное напряжение в соотношении, определяемом коэффициентом трансформации. В большинстве случаев выходное напряжение повышается со стандартных 12 вольт, обеспечиваемых батареями, до 120 вольт или 240 вольт переменного тока.

Три обычно используемых выходных каскада инвертора: двухтактный с трансформатором с центральным отводом, двухтактный полумост или двухтактный полный мост. Двухтактный с центральным отводом наиболее популярен благодаря своей простоте и гарантированным результатам; однако он использует более тяжелый трансформатор и имеет более низкий КПД.

Простой двухтактный инвертор постоянного тока в переменный со схемой трансформатора с центральным отводом показан на рисунке ниже.

Рис. 1. Базовая схема включения инвертора

Выходные сигналы инвертора

Инверторы классифицируются в соответствии с их формами выходных сигналов с тремя распространенными типами: прямоугольная волна, чистая синусоида и модифицированная синусоида.

Прямоугольная волна проста и дешевле, однако имеет низкое качество мощности по сравнению с двумя другими. Модифицированная прямоугольная волна обеспечивает лучшее качество питания (THD ~ 45%) и подходит для большинства электронных устройств. Они имеют прямоугольные импульсы с мертвыми зонами между положительным полупериодом и отрицательным полупериодом (THD около 24%).

Рисунок 2: Модифицированный синусоидальный сигнал

Истинный синусоидальный инвертор имеет наилучшую форму сигнала с самым низким THD около 3%. Однако он является самым дорогим и используется в таких приложениях, как медицинское оборудование, стереосистемы, лазерные принтеры и другие приложения, требующие синусоидальных сигналов. Они также используются в инверторах сетевых связей и оборудовании, подключенном к сети.

Рисунок 3: Чистая синусоида

Приложения

Инверторы используются для различных приложений, от небольших автомобильных адаптеров до бытовых или офисных приложений, а также для больших сетевых систем.

• Источники бесперебойного питания
• В качестве автономных инверторов
• В системах солнечной энергии
• Как строительный блок импульсного источника питания

Что делает инвертор? | Колонка продуктов Fuji Electric

Приводы переменного тока (низкое напряжение)

Что делает инвертор?

В последнее время люди часто видят дома и в офисах инверторные кондиционеры и инверторные холодильники. Инверторная техника широко представлена ​​в торговых центрах и интернет-магазинах. Клиенты покупают их, потому что они известны своей энергоэффективностью. Но торговые представители и даже рекламщики не объясняют, как работает инвертор.

• Что делает инвертор?
• Технология преобразования энергии и управления двигателем
• Преимущества
• Низкое и среднее напряжение
• Заключение

Что делает инвертор?

Инверторы

также называются приводами переменного тока или VFD (преобразователь частоты). Это электронные устройства, которые могут преобразовывать постоянный ток (постоянный ток) в переменный ток (переменный ток). Он также отвечает за контроль скорости и крутящего момента электродвигателей.

Электродвигатели используются в большинстве устройств, которые мы используем для работы, таких как мелкая электроника, транспорт и офисная техника. Этим двигателям для работы требуется электричество. Соответствие скорости двигателя требуемому процессу необходимо, чтобы избежать потерь энергии. На заводах бесполезная трата энергии и материалов может поставить под угрозу бизнес, поэтому инверторы используются для управления электродвигателями, повышая производительность и экономя энергию.

Технология преобразования энергии и управления двигателем

Привод переменного тока работает между источником питания и электродвигателем. Мощность поступает в привод переменного тока и регулирует его. Затем отрегулированная мощность передается на двигатель.

Привод переменного тока состоит из блока выпрямителя, промежуточной цепи постоянного тока и схемы обратного преобразования. Выпрямительный блок внутри привода переменного тока может быть однонаправленным или двунаправленным. Первый может разгонять и запускать двигатель, беря энергию из электрической сети. Двунаправленный выпрямитель может получать механическую энергию вращения от двигателя и возвращать ее в электрическую систему. Цепь постоянного тока будет хранить электроэнергию для использования блоком обратного преобразования.
Прежде чем регулируемая мощность будет получена двигателем, она проходит процесс внутри привода переменного тока. Входная мощность поступает в блок выпрямителя, и напряжение переменного тока преобразуется в напряжение постоянного тока. Промежуточная цепь постоянного тока сглаживает напряжение постоянного тока. Затем он проходит через схему обратного преобразования, чтобы преобразовать напряжение постоянного тока обратно в напряжение переменного тока.
Этот процесс позволяет приводу переменного тока регулировать частоту и напряжение, подаваемое на двигатель, в зависимости от требований процесса. Скорость двигателя увеличивается, когда выходное напряжение находится на более высокой частоте. Это означает, что скоростью двигателя можно управлять через интерфейс оператора.

Преимущества

1. Энергосберегающий

Вентиляторы и насосы значительно выигрывают от приводов переменного тока. Преимущество демпферов и средств управления включением/выключением, использование приводов переменного тока может снизить потребление энергии на 20-50 процентов за счет управления вращением двигателя. Это похоже на снижение скорости автомобиля. Вместо тормозов можно снизить скорость автомобиля, слегка нажав на педаль акселератора.

2. Устройства плавного пуска

Преобразователь частоты запускает двигатель, подавая мощность на низкой частоте. Он постепенно увеличивает частоту и скорость двигателя, пока не будет достигнута желаемая скорость. Операторы могут установить ускорение и замедление в любое время, что идеально подходит для эскалаторов и конвейерных лент, чтобы избежать падения груза.

3. Контролируемый пусковой ток

Для запуска двигателя требуется в семь-восемь раз больше тока полной нагрузки двигателя переменного тока. Привод переменного тока снижает пусковой ток, что приводит к меньшему количеству перемоток двигателя, что продлевает срок службы двигателя.

4. Снижение помех в линии электропередач

Запуск двигателя переменного тока через линию может привести к колоссальному потреблению энергии в системе распределения электроэнергии, что приведет к падению напряжения. Чувствительное оборудование, такое как компьютеры и датчики, срабатывает при запуске большого двигателя. Привод переменного тока устраняет это падение напряжения, отключая питание двигателя вместо отключения.

5. Легко меняет направление вращения

Преобразователи частоты

могут выполнять частые операции пуска и останова. Требуется только небольшой ток, чтобы изменить направление вращения после изменения команды вращения. Настольные миксеры могут выдавать правильную мощность в зависимости от направления вращения, а количество оборотов можно регулировать с помощью инверторного привода

.

6. Простая установка

Преобразователи частоты

предварительно запрограммированы. Питание управления вспомогательными устройствами, линиями связи и проводами двигателя уже подключено на заводе. Подрядчику необходимо только подключить линию к источнику питания, который будет питать привод переменного тока.

7. Регулируемый предел крутящего момента

Приводы переменного тока

могут защитить двигатели от повреждений, точно контролируя крутящий момент. Например, в машинном заторе двигатель будет продолжать вращаться до тех пор, пока не сработает устройство перегрузки. Привод переменного тока можно настроить на ограничение величины крутящего момента, прикладываемого к двигателю, чтобы избежать превышения предела крутящего момента.

8. Исключение компонентов механического привода

Привод переменного тока может обеспечивать низкую или высокую скорость, требуемую нагрузкой, без повышающих или понижающих устройств и редукторов. Это экономит затраты на техническое обслуживание и требования к площади пола.

Низкое и среднее напряжение

Приводы переменного тока

классифицируются как низковольтные (LV) и средневольтные (MV). При приобретении приводов переменного тока необходимо учитывать несколько факторов.

Низковольтный привод имеет выходное напряжение от 240 до 600 вольт переменного тока (В переменного тока). Они обычно используются в конвейерных лентах, компрессорах и насосах. Поскольку низковольтные приводы вызывают меньшую нагрузку на двигатель, требуется минимальное техническое обслуживание. Он также потребляет меньше энергии. Привод низкого напряжения обеспечивает высокую частоту и лучшую производительность двигателя при низком напряжении, что снижает производственные затраты.

С другой стороны, низкое напряжение создает больший ток. Если приводы низкого напряжения используются с машинами высокой мощности (HP), они выделяют больше тепла и повышают температуру в помещении. Больше ток означает больше выделяемого тепла. Необходимо установить вентиляцию и дополнительное кондиционирование воздуха.

Огромные электродвигатели мощностью в несколько мегаватт на электростанциях и металлообрабатывающих заводах используют приводы среднего напряжения. Они имеют выходное напряжение 4160 В переменного тока, но могут достигать 69 000 В переменного тока. Им требуется высокое входное напряжение для достижения высокого выходного напряжения. С точки зрения затрат, для приводов среднего напряжения требуются более крупные и дорогие выключатели и трансформаторы. Они физически больше по сравнению с приводами LV.
