Мини-лаборатория юного радиолюбителя. Функциональный генератор – RoboCraft

Эпиграф.
«Когда собаке не фиг делать, она…. песенки поет»

Признаться, я очень часто отвлекаюсь на всякие «полезно-бесполезные» поделки (это я про свое хобби: Ардуино, радиоэлектроника), которые не занимают много времени. И те, кто со мной хорошо знаком знают об этой моей особенности. Причем, я как быстро «вспыхиваю», так же быстро могу потерять всяческий интерес к тому или иному проекту. Копошась в интернете могу назаказывать в Китае кучу всяких интересных модулей, а получив их благополучно скинуть в коробку, зачастую даже и не распечатав пакетик 🙂 Потому что меня уже заинтересовало что-то другое. Я знаю, что это не хорошо, но ничего поделать не могу.

Как-то просматривая китайские электронные конструкторы на моей любимой (как иногда пишут: ЛЕГЕНДАРНОЙ) микросхеме NE555 выделил для себя два интересных набора для самостоятельной сборки:

Слева — генератор прямоугольных импульсов, с возможностью установки частоты и справа — функциональный генератор сигналов на выбор: меандр, синус, пила. Но.. только на частоте 1 kHz.

Что же это такое — «Функциональный генератор«? Это устройство, которое имеет возможность формирования сигналов различных форм (как правило, более 3-х наиболее типичных сигналов: синус, прямоугольник, треугольник/пила). Такой прибор просто необходим в практике радиолюбителя для настройки различных радиолюбительских схем – усилителей, цифровых устройств, фильтров и так далее.

Как говориться: «глазки заблестели, ручки затряслись», ХОЧУ. Точнее, ХОЧУ СДЕЛАТЬ. Но непросто сделать/скопировать, а объединить два этих набора в одной поделке.

Изучив внимательно китайскую схему можно отметить, что неспроста китайцы клепают генератор только на одну частоту (1 kHz) — фильтры рассчитаны именно для этой частоты. Так что «ХАЛЯВЫ ТУТ НЕТ»: только МЕАНДР будет на всех частотах. Остальные сигналы (синус, треугольник и интегратор) — только при установке частоты 1 kHz. Меня вполне такой расклад устраивает. Далее несколько часов напряженной работы и «усовершенствованная» схема:

Как вы смели заметить, добавлен блок переключения частот и подстроечный резистор (100 kOm) для точной подстройки частоты. Следом печатная плата (не без гордости отмечаю, что ее размер буквально на 10 мм больше, чем у китайского варианта). Есть пару «плюшек»: все детали — выводные (значит, легко паять новичкам), два варианта подключения питания, два варианта подключения выходного сигнала.

Ну и далее, как обычно «Лутим-травим-паяем…». Не буду на этом заострять внимание. Вот как выглядит готовое устройство:

Заработало сразу, да и чему тут не заработать?!?!
Просто приведу результаты контрольных проверок:

Синус. Похож, очень даже.

Пила. Ну это… не идеально, но сойдет.

Треугольник. Нормально.

А вот форма меандра вызывает небольшое недоумение: горизонтальные линии слегка «не параллельны». Однако для большинства цифровых схем — вполне сойдет. Тем более, что мне не довелось увидеть как работает «китайский оригинал» 🙂

Всем заинтересовавшимся ссылка на материалы для повторения ТУТ.

NS047 — Генератор прямоугольных импульсов 250 Гц — 16 кГц

NS047 — Генератор прямоугольных импульсов 250 Гц — 16 кГц — набор для пайки купить в Мастер Кит. Драйвер, программы, схема, отзывы, инструкция, своими руками, DIY

У нас Вы можете купить Мастер Кит NS047 — Генератор прямоугольных импульсов 250 Гц — 16 кГц — набор для пайки: цена, фото, DIY, своими руками, технические характеристики и комплектация, отзывы, обзор, инструкция, драйвер, программы, схема

Мастер Кит, NS047, Генератор прямоугольных импульсов 250 Гц — 16 кГц — набор для пайки, цена, описание, фото, купить, DIY, своими руками, отзывы, обзор, инструкция, доставка, драйвер, программы, схема

https://masterkit.ru/shop/1313462

Набор для сборки

Наборы для сборки / Начинающим электронщикам

Измерение / Лаборатория

Набор для пайки предназначен для сборки генератора прямоугольных импульсов своими руками. Регулируемый генератор импульсов позволяет формировать импульсы прямоугольной формы с частотой 250 — 16000 Гц. Питание схемы осуществляется источником постоянного напряжения 5 — 15 В при максимальном токе потребления 50 мА. Для Вашей домашней радио лаборатории генератор прямоугольных импульсов незаменимым помощником в настройке усилителей звуковых частот и других схем. Схема генератора очень простая, поэтому собрать его Вы сможете за несколько минут, а использовать на протяжении многих лет!

Возрастное ограничение 14+.

Есть в наличии

Как получить:

Стоимость и варианты доставки будут рассчитаны в корзине

1 870

скидка 328

1 542

+ 77 бонусов на счет

в корзине 0 шт.

Возрастное ограничение 14+.

Технические характеристики

Частота формируемых импульсов, Гц	250 — 16000
Форма импульсов	прямоугольная
Напряжение питания, В	5 — 15
Максимальный ток потребления, мА	50
Размеры печатной платы, мм	59х37
Вес без упаковки, г	29
Вес с упаковкой, г	52

Инструкции

Инструкция

Дополнительная информация

Генератор низкой частоты выполнен на базе таймера NE555 (DA2) с перестраиваемой частотой генерации в указанном диапазоне. Выходной сигнал – прямоугольной формы. Частотозадающие элементы таймера – R3, R4, R5 и C4. Перестройка частоты осуществляется потенциометром R2. На ИМС DA1 выполнен стабилизатор напряжения питания схемы генератора. Емкости С1,С2 и С3 – фильтрующие, по питанию. Уровень выходного сигнала регулируется потенциометром R6. Переключатель SW1 предназначен для включения-выключения устройства. Светодиод HL1 индицирует работу генератора. Источник питания подключается к контактам X1 (+) и X2 (-). Сигнал НЧ снимается с контактов X3 (+) и X4 (-).

Конструктивно генератор выполнен на печатной плате из фольгированного стеклотекстолита. Конструкция предусматривает установку платы в корпус, для этого имеются монтажные отверстия по краям платы под винты Ø3 мм.

Схемы

Схема

Техническое обслуживание

Производитель оставляет за собой право изменять внешний вид, комплектацию, конструкцию и параметры, не изменяющие технические характеристики товара.

Вопросы и ответы

Добрый день.
даный генератор подойдет для имитации спидометра и тахометра? Для установки электроусилителя руля.
Спасибо.
- Теоретически должен подойти, нужно пробовать.
Здравствуйте, примерно сколько вермени уйдет на доставку товара?
- Смотря какой способ доставки выберите. В среднем 3-4 дня.

Аналогичные устройства

MP700

Тестер параметров и исправности электронных компонентов (R,L,C, N,P,M, ESR)

С этим товаром покупают

MP700

Тестер параметров и исправности электронных компонентов (R,L,C, N,P,M, ESR)

Обсудить на форуме

Генератор сигналов и инвертор

с использованием таймеров NE555

— Реклама —

Часто нам требуется генератор прямоугольных сигналов с регулируемой частотой, почти одинаковыми высокими и низкими выходными импульсами и регулируемой амплитудой. Здесь мы представляем простой, полезный и недорогой генератор сигналов, построенный на основе таймеров NE555. Используя внешние переключатели, вы можете управлять или выбирать диапазоны частот в соответствии с вашими требованиями. Однако рекомендуется использовать частоты ниже 30 кГц.

Схема и работа

Этот проект разделен на две части: Блок питания и генератор сигналов.

Источник питания

Схема регулируемого источника питания генератора сигналов показана на рис. 1. Она построена на основе понижающего трансформатора (Х1), мостового выпрямителя (BR1), регулируемого стабилизатора напряжения LM317 (IC1). ), два диода 1N4007 (D1 и D2), два светодиода (LED1 и LED2) и несколько других компонентов.

Рис. 1: Цепь питания

— Реклама —

Выход источника питания на разъеме CON2 является переменным. Вы можете изменять выходное напряжение от 1,25 В до 15 В с помощью потенциометра VR1. Переменный источник питания может использоваться для дополнительной настройки амплитуды таймеров.

Генератор сигналов

Принципиальная схема генератора сигналов показана на рис. 2. Он построен на основе двух таймеров NE555 (IC2 и IC3), светодиода (LED3), семи диодов Шоттки BAT42 (D3–D9) и несколько других компонентов.

Рис. 2: Принципиальная схема генератора сигналов

Генератор сигналов выдает прямой и инвертированный сигналы через IC2 и IC3 соответственно. В таблице ниже показаны расчетные диапазоны частот прямоугольных сигналов.
IC2 работает как генератор частоты. Частота (F) определяется компонентами, подключенными к контактам 2, 6 и 7 IC2, следующим образом:

F=1/{0,7(R7+R8+2xVR2)Cx}

, где Cx может быть 1 нФ, 10 нФ, 100 нФ. , 1 мкФ или 10 мкФ.

Если предположить, что переключатель S1 замкнут, а Cx=1 нФ и VR2=22 кОм, минимальная частота (Fmin) определяется следующим образом:

F _мин =1/{0,7(2k+2k+2x22k)1нФ}
=1/(0,7x48kx1нФ)
=29762Гц
=29,7кГц прибл.

Когда Cx=1 нФ и VR2=0 Ом, максимальная частота (Fmax) составляет:

F _{макс. =357 кГц прибл.}

Здесь не учитываются прямые сопротивления и падения напряжения на диодах D3 и D4, а обратные сопротивления диодов принимаются равными бесконечности.

Выходной сигнал частоты, создаваемый IC2, доступен на разъеме CON4. Амплитуда сигналов регулируется потенциометром VR3. Резистивные делители, содержащие R11-R14, обеспечивают еще три амплитуды. То есть выходная частота IC2 делится на 10, 100 и 1000. Эти частоты также доступны через CON4 на контактах 3, 4 и 5 соответственно.

IC3 работает как инвертор. Амплитуда инвертированного выхода IC3, доступная на CON5, может быть отрегулирована с помощью потенциометра VR4. Резистивные делители с R17 по R20 обеспечивают еще три амплитуды путем деления инвертированного выхода на 10, 100 и 1000. Эти инвертированные выходы доступны через CON5. Диоды с D6 по D9 защищают выходы таймера от перенапряжения и пониженного напряжения.

Конструкция и испытания

Схема печатной платы блока питания в натуральную величину показана на рис. 3, а схема ее компонентов на рис. 4. После сборки схемы на печатной плате соедините линию (L) и нейтраль (N) к сети переменного тока 230 В. Переменный источник питания для секции генератора сигналов доступен на CON2. Подключите LED1 и LED2 на передней панели для индикации состояния питания. Схема может питаться либо от сети переменного тока 230 В, 50 Гц с трансформатором X1, либо от источника питания 15 В постоянного тока, подключенного к CON1.

Рис. 3: Схема печатной платы регулируемого источника питанияРис. 4: Схема расположения элементов печатной платы источника питания

На рис. 5 показана печатная плата схемы генератора сигналов (рис. 2) в натуральную величину, а на рис. 6 — схема ее компонентов. После сборки схемы на печатной плате , подключите переменный источник питания с помощью двухжильного кабеля от CON2 до CON3. Подключите светодиод 3, переключатели с S1 по S5 и потенциометры с VR2 по VR4 на передней панели для индикации состояния питания, выбора частоты и контроля амплитуды сигнала соответственно.

Рис. 5: Схема печатной платы генератора сигналов в натуральную величинуРис. 6: Компоновка компонентов для платы генератора сигналов

Загрузите PDF-файлы с компоновкой печатной платы и компонентов:

щелкните здесь

Примечание. Для тестирования вы также можете использовать питание 6 В, 9 В или 12 В постоянного тока на CON3.

EE101, лабораторная работа 6. Генератор функций TTL с использованием таймера 555

EE101, лабораторная работа 6. Конструкция генератора функций TTL с использованием таймера 555.

ЕЕ101

Предлабораторное упражнение 6

ЭТО ЗАНЯТИЕ БУДЕТ ЗАВЕРШЕНО КАК ЗАНЯТИЕ, В ДЕНЬ
ЛАБОРАТОРИИ!
(Но обязательно прочтите его, чтобы помочь в процессе проектирования.)

Вы должны принести свою тетрадь для занятий и делать хорошие заметки, введение в эту лабораторную работу сложное, и вам нужно будет знать информацию для вашего официального отчета.

Используя общую схему, показанную на рис. 1, спроектируйте схему, которая будет производить сигнал, совместимый с ТТЛ. Сигнал ТТЛ представляет собой постоянное напряжение, которое включается и выключается с постоянной скоростью, как и источник импульсов, который мы использовали в лабораторной работе 4. Вы должны спроектировать схему таким образом, чтобы выходной сигнал ТТЛ имел частотный диапазон от 1 Гц до 10 Гц. Этот сигнал будет управлять двумя светодиодами, которые будут попеременно мигать, показывая высокое и низкое (включено и выключено) состояние выхода (на выводе 3 компонента таймера 555 «LM555CN»).

Параметры дизайна:

Ваш коммерческий директор сообщил вам, что в вашей компании имеется излишек потенциометров на 10 кОм и конденсаторов на 150 мкФ. Поэтому выберите Rvar и C1, чтобы вы могли использовать эти части.
При разработке схемы для резисторов R1, R2, R3, LED1 и LED2 обратите внимание на следующее:
1. Светодиоды имеют номинальный ток 20 мА, но мы хотели бы, чтобы он был значительно меньше. Вы должны выбрать R ₂ и R ₃ таким образом, чтобы ток светодиода не превышал рекомендуемый максимум, в этом случае мы будем стремиться к 9 мА.
2. Приемлемым является проект, в котором нижний и верхний пределы частоты
  находятся в пределах 10% от указанных значений.
3. Доступны специальные номиналы резисторов от 1 кОм до 1 МОм.
4. Выходной сигнал ТТЛ имеет частоту, равную f = 1,44 / ((R1 + 2R4)C1) Герц.

После того, как мы вместе спроектировали вашу схему во введении к лаборатории, вам нужно самостоятельно выполнить некоторые расчеты. Определите выходную частоту для каждого случая, когда Rvar = 0 Ом, 3 кОм, 6 кОм и 10 кОм. Максимальное и минимальное значения для R4 должны соответствовать вашим низким и высоким значениям для частотного диапазона соответственно.

Предварительная лабораторная работа должна включать законченную схему со значениями всех элементов схемы, а также математические расчеты, которые вы использовали для проектирования всех аспектов вашей схемы.

ДОПОЛНИТЕЛЬНЫЙ ВАРИАНТ: В предварительном лабораторном исследовании мы обсудили, как более точно реализовать частотный диапазон, используя параллельный резистор для ограничения максимального значения потенциометра. Рассчитайте необходимый резистор, добавьте его в свою схему и проверьте один из частотных диапазонов, чтобы увидеть, помогло ли это. Рассчитайте значения для предварительной лаборатории, используя эти данные и резистор при построении схемы. На следующей неделе мы воспользуемся дополнительным резистором, чтобы получить экспериментальные данные для той же схемы.

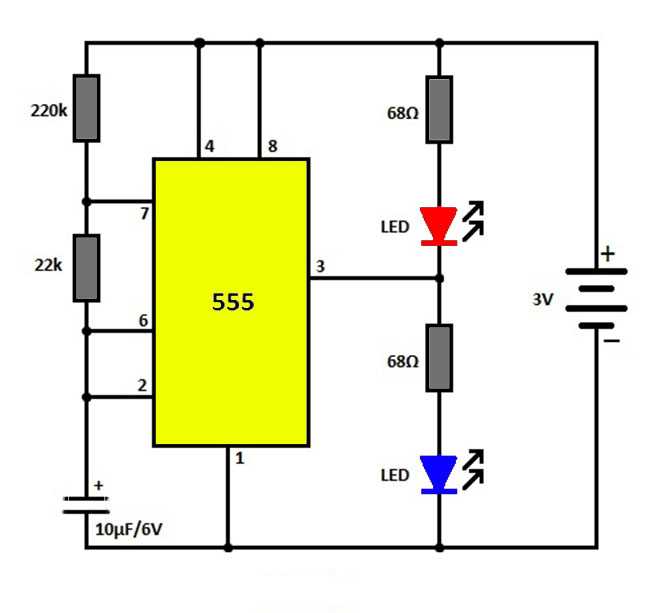

Рисунок 1

ЕЕ 101

Лабораторное задание 6. Таймер 555

В этом лабораторном упражнении вы выполните первый этап вашего семестрового проекта EE101. Позже в этом семестре вам понадобятся схема и результаты сегодняшней лабораторной работы. Поэтому важно, чтобы вы хранили всю эту сегодняшнюю работу в безопасном, легкодоступном месте. Настоятельно рекомендуется создать для этой лабораторной работы отдельный подкаталог на сетевом диске. Вы также можете сделать резервную копию этой работы на USB-накопителе, когда у вас будет такая возможность.

В этой лабораторной работе вы будете использовать Multisim для имитации вашего проекта и
чтобы убедиться, что ваш дизайн действителен. Крайне важно, чтобы вы получили рабочий проект сегодня, потому что эта схема будет использоваться позже для создания печатной платы для вашего окончательного проекта. Согласие на нерабочий дизайн сегодня приведет к созданию нефункционального окончательного проекта!

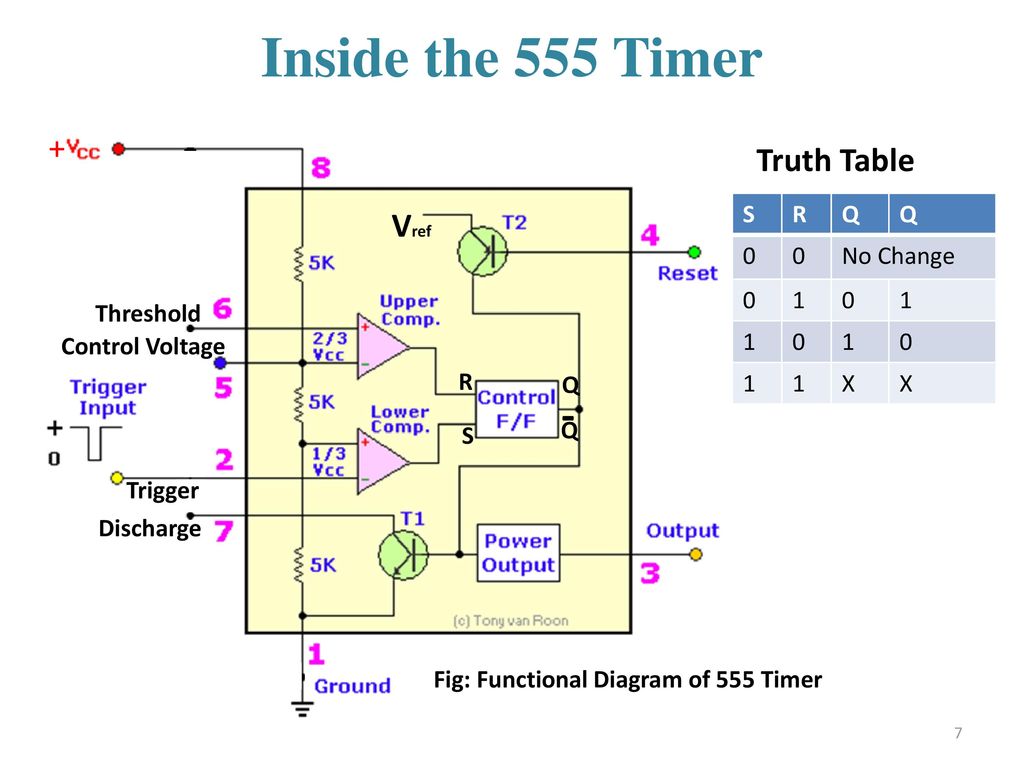

Вот отличная анимация работы таймера 555. Обязательно проверьте это и посмотрите, сможете ли вы соотнести анимированное поведение с материалом, который мы рассмотрели в лекции перед лабораторией. [Дополнения Политехнического института Ренсселера www.rpi.edu]

Часть I. Разработка схемы в Multisim

Если вы еще этого не сделали, завершите расчеты на последнем этапе предварительной лабораторной работы.
Используя программу захвата схем Multisim, введите схему, которую вы
разработан в предварительной лаборатории. Обратитесь к рисунку 1, чтобы помочь вам с размещением деталей.
и атрибуты. Ниже приведены некоторые пункты, которые помогут вам определить определенные элементы вашего
цепь:

Источник напряжения относится к группе Источники , семейству Источники питания и называется DC_POWER . Поместите его и дважды щелкните по нему, чтобы назначить правильное значение 9v.
Заземление находится в той же группе, что и источник питания, и называется ЗАЗЕМЛЕНИЕ
Микросхема таймера 555 относится к группе Mixed , семейству TIMER . Выберите LM555CN (убедитесь, что вы получили точное соответствие).
Резисторы и конденсаторы можно найти в группе Basic . Не забудьте выбрать правильное значение для каждого. Как правило, рекомендуется размещать их в том порядке, в котором они пронумерованы на схеме, чтобы вам не пришлось менять их позже.
- Два конденсатора принадлежат к разным семействам. В списке Family используйте CAP_ELECTROLYT для конденсатора 150 мкФ (C ₁). Обратите внимание, что он имеет индикатор полярности. Используйте конденсатор для цоколя 0,1 мкФ (C ₂), у которого нет индикатора полярности.
- Обычные резисторы относятся к семейству Резистор .
- Для потенциометра (R ₄) используйте семейство Потенциометр и выберите нужное значение из списка. Обратите внимание, что после того, как вы поместите его, при наведении на него курсора мыши появится ползунок, который вы можете использовать для настройки его значения в процентах от его максимального сопротивления. Мы будем использовать это позже для моделирования схемы для различных значений R ₄ . Чтобы потенциометр работал должным образом, необходимо подключить его к соответствующим клеммам. Обязательно используйте дворник (терминал, который становится стрелкой) и боковой контакт, на который указывает дворник. Если вы подключитесь к другой стороне, процентная регулировка будет иметь противоположный эффект. Чтобы сориентировать потенциометр, как показано на рисунке 1, он был перевернут горизонтально (после того, как вы поместите его, щелкните его правой кнопкой мыши и выберите «отразить по горизонтали»).
9Светодиоды 0101
относятся к группе диодов , семейству светодиодов . Используйте LED_red для индикации выхода OFF и LED_green для индикации выхода ON. Да, вам придется подумать об этом, чтобы сделать это правильно.

Прежде чем вы решите, что закончили, убедитесь, что вы немного перетащили каждый компонент, чтобы убедиться, что он действительно подключен к проводу узла. Провод должен оставаться подключенным и тянуться вместе с компонентом. Если это не так, вам нужно соединить компонент с узлом проводом.
Распечатайте копию схематической диаграммы для своей лабораторной книги (К этому времени мы не должны говорить вам об этом, верно? Это важная часть документирования вашего эксперимента. ) Обязательно настройте параметры печати так, чтобы она печаталась в разумных пределах. размер.

Часть II. Моделирование вашего дизайна

Выполните проверку электрических правил в вашей цепи. Если это сообщает о каких-либо ошибках,
исправить их в это время.
Мы хотим увидеть, как напряжение конденсатора влияет на выходное напряжение, поэтому мы изобразим оба этих напряжения в моделировании. Трудный способ сделать это — просмотреть отчет о списке соединений, чтобы определить, как Multisim назвал эти узлы, и запомнить эту информацию позже, когда вы находитесь на экране настройки анализа переходных процессов. Самый простой способ — добавить датчики к этим узлам, чтобы они отображались в узнаваемой форме на экране настройки.
На правом краю рабочей области Multisim есть панель инструментов. На нем найдите кнопку с желтой стрелкой, на которой есть крошечная цифра «1,4». Нажмите эту кнопку и наведите указатель мыши на первый узел, который вы хотите построить (либо на выводе 3 таймера 555, либо на положительной стороне конденсатора 150 мкФ). Нажмите на узел/провод, и он прикрепит зеленую стрелку зонда. Убедитесь, что стрелка указывает направление падения напряжения, которое вы хотите измерить. Если это не так, щелкните по нему правой кнопкой мыши и выберите «Обратное направление зонда». Когда вы добавляете датчик, он также добавляет желтое поле данных. Перетащите его в пустую часть рабочего пространства, чтобы он не мешал. Теперь добавьте еще один зонд к другому узлу, который вы хотите построить. Чтобы удалить датчик, щелкните его желтое поле, чтобы выбрать его, и нажмите кнопку 9.0153 Удалить ключ .
Переходный анализ
- Для первого моделирования мы установим минимальное значение R ₄. Наведите указатель мыши на потенциометр, пока не появится ползунок. Двигайте его, пока индикатор не покажет 0%. Это устанавливает потенциометр на 0% от его максимального значения (0 Ом). Это должно дать нам максимальную выходную частоту (если вместо этого вы получите минимальную частоту, это означает, что вы подключили контакт 6 к неправильному концу потенциометра). Позже мы снова проведем моделирование для каждого из остальных R9.0036 4 значения, которые вы рассчитали в предварительной лабораторной работе.
- В меню Simulate выберите Analyses: Transient Analysis
- На вкладке Параметры анализа установите время окончания на 0,4 секунды. Поскольку мы ожидаем частоту 10 Гц для этого значения R ₄ , если мы моделируем четыре десятых секунды, то мы сможем увидеть чуть больше трех периодов формы волны в окне графика. Позже, когда вы повторите эти шаги с другими значениями R ₄ вам нужно будет настроить это время окончания для каждой симуляции на основе ожидаемой частоты так, чтобы отображалось около трех периодов. Да, вам придется подумать об этом, чтобы сделать это правильно. 🙂
- На вкладке Outputs добавьте напряжения, которые вы хотите отобразить. Пробники, которые вы поместили на схему ранее, должны отображаться здесь как V(Probe1) и V(Probe2). Добавьте их в список выбранных переменных. Вы также можете сделать это без пробников, но для того, чтобы определить правильные напряжения узлов, вам придется искать их в отчете списка цепей или переименовывать их.
- Когда вы закончите настройку анализа, нажмите кнопку Simulate . Откроется окно Transient Analysis с графиком изменения напряжения во времени. Обратите внимание, что на выходе высокий/включен (Vcc), когда конденсатор заряжается, и низкий/выключен (0), когда конденсатор разряжается. В случае высокой частоты разрядный участок будет казаться почти мгновенным и может просто выглядеть как вертикальная линия. Это связано с тем, что в этом случае R ₄ устанавливается равным нулю, поэтому постоянная времени для разрядной части чрезвычайно мала, и она разряжается очень быстро. По мере перехода к более низким частотам вы заметите, что время включения и время выключения становятся ближе к равным. Это потому, что R ₄ значение увеличивается, влияние исключения R ₁ из постоянной времени разряда оказывает все меньше и меньше влияния по сравнению с размером R ₄
- Точно так же, как вы делали это в лаборатории конденсаторов, используйте курсоры для измерения одного полный период, затем рассчитайте частоту. Убедитесь, что вы не включили первый импульс в измерения, поскольку он имеет более длительное время зарядки (он должен заряжаться полностью от 0 В вместо 1/3 от Vcc, что делает первый цикл более продолжительным). В некоторых случаях это будет немного сложно, потому что нижняя часть сигнала очень короткая на высоких частотах. Вы можете увеличить окно или увеличить масштаб, если это необходимо. Помните, что вы также можете установить другое время окончания симуляции, чтобы отображать больше или меньше времени в окне.
- Сравните измеренную частоту с тем, что вы рассчитали в предварительной лабораторной работе. Вычислите разницу в процентах (но вы уже знали, что имелось в виду под «сравнить», верно?)
- Распечатайте копию сигнала. Не забудьте распечатать четыре графика на странице для хорошего размера распечатки (Файл: Настройка печати: Свойства: 4 страницы на листе).
Чтобы посмотреть, как ваша схема ведет себя с различными значениями R ₄ , повторите шаг 3 выше, каждый раз пробуя разные значения для R ₄ . Значения, которые вы хотите протестировать, — это те, для которых вы рассчитали теоретические значения в предварительной лаборатории: 0 Ом (что вы сделали выше), 3 кОм, 6 кОм и 10 кОм. Для этого вам нужно будет определить правильный процент от 10 кОм, который дает вам нужное значение. В первом случае вы использовали 0%. Используйте ползунок для настройки потенциометра и повторного моделирования для каждого значения R ₄. Не забудьте также установить время окончания симуляции соответствующим образом для каждого прогона, чтобы отобразить около двух или трех периодов формы волны. Это позволит вам проводить точные измерения, при этом наблюдая достаточное количество циклов для четкого наблюдения за поведением.

Сравните все результаты (для каждого случая Rvar, равного 0, 3K, 6K и 10K) с теми, которые вы рассчитали в предварительной лабораторной работе, и распечатайте осциллограммы для каждого из них.

На следующей неделе мы создадим эту схему в Analog Lab и проверим ее реальную работу на осциллографе.
