устройство и принцип работы генераторов

Переменный ток промышленной частоты вырабатывается на электростанциях специально предназначенными для этих целей электромашинными синхронными генераторами. Принцип действия этих агрегатов основан на явлении электромагнитной индукции. Производимая паровой или гидравлической турбиной механическая энергия преобразовывается в электроэнергию переменного тока.

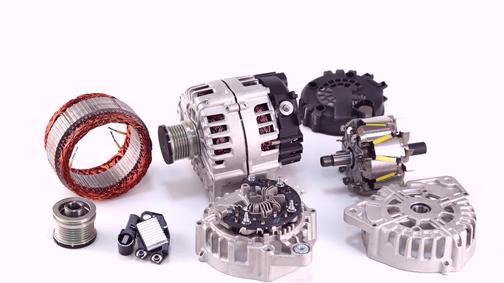

Вращающейся частью привода или ротором является электрический магнит, который и передает вырабатываемое магнитное поле на статор. Это – внешняя часть устройства, состоящая из трех катушек с проводами.

Передача напряжения осуществляется через коллекторные щетки и кольца. Медные роторные кольца вращаются одновременно с коленвалом и ротором, в результате чего к ним прижимаются щетки. Те, в свою очередь, остаются на месте, позволяя электротоку передаваться от неподвижных элементов генератора его вращающейся части.

Произведенное таким образом магнитное поле, вращаясь поперек статора, производит электропотоки, которые и осуществляют зарядку аккумулятора.

Однако для передачи импульса от генератора переменного тока к аккумулятору постоянного используется дополнительный диодный мост, который располагается в задней части устройства. Диод представляет собой деталь с двумя контактами, через которые в одном направлении проходит ток. А мост, как правило, состоит из 10 таких элементов.

Диоды делятся на две группы:

Основные — необходимы для выпрямления напряжения и соединены с выводами статора.
Дополнительные — направляют мощность на регулятор напряжения и контролирующую зарядку лампу.

Последняя крайне необходима в генераторе, потому что является контролирующим исправность привода контуром. Без лампы генератор переменного тока ни в коем случае не запустится на стандартных оборотах.

Для большего понимания, советуем
посмотреть популярные модели дизельных генераторов >>

Видео: принцип работы генератора переменного тока

Виды генераторов переменного тока

В зависимости от вырабатываемой энергии, генераторы подразделяются по мощности – на высокомощные и маломощные.

В быту наиболее оптимальными считается маломощное генераторное оборудование. Чаще всего, такие генераторы используют в качестве резервного электроснабжения. Также пользуются популярностью сварочные генераторы переменного тока. Однако с бензиновыми моделями следует проявлять крайнюю осторожность, используя их только по назначению. Иначе их моторесурс значительно сокращается. Ремонт такого оборудования, как и замена на новое устройство, сопряжен с внушительными финансовыми затратами.

Рекомендуем следующие модели генераторов переменного тока:

Генератор переменного тока Generac SG035	Генератор переменного тока Generac QT027 1P	Генератор переменного тока Honda EP 2500 CX
Мощность: 25. 2 кВт Топливо: газ Цена и описание >>	Мощность: 15.6 кВт Топливо: газ Цена и описание >>	Мощность: 2 кВт Топливо: бензин Цена и описание >>

Генератор переменного тока SKAT УГСБ-4500(-1)/220	Генератор переменного тока Robin-Subaru ЕВ 3.5/230-W120R	Генератор переменного тока SDMO T12HK
Мощность: 4.5 кВт Топливо: бензин Цена и описание >>	Мощность: 3.2 кВт Топливо: бензин Цена и описание >>	Мощность: 12 кВт Топливо: дизель Цена и описание >>

С целью создания автономного электроснабжения загородного участка, дома либо коттеджа в большинстве случаев применяется дизельный генератор. Данный агрегат рассчитан на выполнение таких задач, которые соответствуют его моторесурсу и мощности. Благодаря уникальным техническим характеристикам дизельгенераторы могут работать без перерывов в течение нескольких лет, что также положительно влияет на популярность этого оборудования.

БЕСЩЕТОЧНЫЙ ГЕНЕРАТОР | Морской почтовый ящик

В
эта машина токосъемные кольца
и щетки устранены и возбуждение обеспечивается не обычным прямым
токовый возбудитель, но
небольшой генератор.

Возбудитель имеет необычное расположение трехфазных выходных обмоток на роторе и закрепленных в корпусе магнитных полюсов. Катушки полюсов корпуса питаются постоянным током от автоматического регулятора напряжения (АРН).

Три
генерируемый фазный ток
в обмотках ротора возбудителя проходит через выпрямительный узел на валу и далее к
основные полюса генератора. Контактные кольца не нужны.

Кремниевые выпрямители, установленные в корпусе на конце вала, доступны для замены, а их вращение способствует охлаждению. Шесть выпрямителей обеспечивают двухполупериодное выпрямление трехфазного источника питания.

Характеристики выходного напряжения

(Переходные
реакция генератора на падение напряжения)

A
постепенное изменение
нагрузка генератора в диапазоне от холостого хода до полной нагрузки позволила бы АРН и системе возбуждения
поддерживать напряжение на клеммах в пределах, возможно, 2% от номинального значения.

Схема падения и восстановления напряжения, когда стационарное состояние машины, работающей с нормальным напряжением, прерывается ударной нагрузкой при запуске асинхронного двигателя DOL.

Типичная картина восстановления провала напряжения для генератора

начальный резкий спад
по напряжению, за которым следует
более медленное падение для поддержания напряжения в основном является результатом размера и коэффициента мощности
характеристики нагрузки и реактивного сопротивления генератора переменного тока, его системы возбуждения и АРН, а также регулятора первичного двигателя.

Бесщеточный генератор переменного тока имеет ошибочную систему AVR и возбуждения. Напряжение должно измениться, чтобы АРН зарегистрировал отклонение от нормы и затем отрегулировал возбуждение для коррекции.

внезапность начального напряжения такова, что отклик от
система, работающая с ошибками, не может прийти, пока провал не перейдет во вторую, более медленную стадию.

Таким образом
машина не может предотвратить быстрое и вертикальное падение напряжения из-за переходного процесса
реактивное сопротивление, но более быстродействующий регулятор напряжения бесщеточной машины
быстрее остановит падение напряжения на более медленной вторичной части его притока.

Переходное падение напряжения обычно ограничивается 15 % для конкретного внезапного изменения нагрузки с восстановлением до установленного напряжения в течение 1,5 с.

Принцип генератора переменного тока

Всякий раз, когда проводник пересекает магнитное поле, в нем индуцируется ЭДС (электродвижущая сила) (закон Фарадея). Неважно, движется ли катушка ИЛИ движется магнитное поле. Обе конфигурации работают одинаково хорошо, и обе используются по отдельности в комбинации в зависимости от механических, электрических и других задач.
В случае бесщеточного генератора обе конфигурации используются вместе в одной машине. Возбудитель имеет стационарные катушки возбуждения и вращающийся якорь. Главный генератор переменного тока использует противоположную конфигурацию с вращающимся полем и неподвижным якорем.
Мостовой выпрямитель, называемый узлом вращающегося выпрямителя, установлен на пластине, прикрепленной к ротору.
Направление — Правило правой руки Флеминга.

Техническое обслуживание генератора

Безопасность

Первичный двигатель остановлен и заблокирован.
Автоматический выключатель генератора заблокирован, т.е. автозапуск отключен.
Электрические обогреватели выключены и изолированы.
Поместите тег «МУЖЧИНЫ НА РАБОТЕ».

Безопасность

Первичный двигатель остановлен и заблокирован.
Автоматический выключатель генератора заблокирован, т.е.
Автозапуск изолирован.
Электрические обогреватели выключены и
изолированные.
Поместите тег «МУЖЧИНЫ НА РАБОТЕ».

Проверки

Проверка/осмотр обмоток/проводки на наличие повреждений, ослабление
подключение терминалов.
Проверить на загрязнение маслом и влагой.
Удалите грязь и пыль с обмотки с помощью пылесоса,
проверьте, не заблокированы ли впускная и выпускная решетки.
Очистите клеммную обмотку статора и ротора от пыли
с помощью чистой льняной ткани или пылесоса.
Удалить масляные отложения с обмоток путем промывки
обезжиривающие растворители.
Проверить сопротивление изоляции
(обмотка ротора к земле, сердечник статора к земле фаза к фазе, фаза к земле).
Требуется сопротивление изоляции не менее 1 МОм. Если уменьшить
вытеснить влагу с помощью нагревательных ламп и инжекционного тока.
Проверить смазку опорного подшипника (уровень масла).
Проверьте воздушный зазор между ротором и статором (0,3 мм).
Проверить обогреватель.
Проверьте, не ослаблено ли соединение (вращающийся многофазный
выпрямитель).
На холостом ходу проверьте состояние ходовой части.
Проверка стабильности при параллельной работе под нагрузкой. Проверить пешеходную
температура подшипника.
Проверить систему возбуждения регулятора, такую как АРН, тиристоры, диоды,
и т.п. для правильной работы и герметичности соединения в клемме.

Для
контактное кольцо Генератор

Проверьте контактные кольца ротора и убедитесь, что нагар
кисти имеют свободные движения на своих коробках.
Проверьте давление щетки с помощью пружинного типа
баланса, тяга около 1-1,4 кг считается подходящей.
Если щетки укорочены, это приведет к
искрения, замените на правильный размер и приложите их к кривизне шликера.
кольца.

Защита генератора

Мгновенное отключение при превышении тока

Настройка I~2~10 раз
номинальный генерируемый ток в течение 0,2~1 с

Ниже
напряжение/перенапряжение

Настройка UV – 0,8 * ном.
генерируемое напряжение

Уставка ОВ – 1,2 * ном.
генерируемое напряжение

Повышенная/пониженная частота

Настройка OF – 62 Гц (для
система 60 Гц)

Настройка UF – 58 Гц (для
60 Гц)

Реле обратной мощности

Это необходимо для
генераторы, предназначенные для параллельной работы

Настройка 5~15% от номинальной
мощность (время 0,5~3 с)

Реле обратного времени перегрузки по току

Настройка 0,7~2 раза
номинальный ток генератора (время 1-1 с)

Реле обратной последовательности фаз

Измеряет или
определяет величину дисбаланса тока статора, который является косвенным
измерение температуры статора и ротора генератора. Относительно небольшая степень
дисбаланс тока статора приводит к большим колебаниям температуры.

Настройка – I~ 0,2 * ном.
ток генератора.

Дифференциал фаз тока

Разница тока в
фазы могут быть вызваны неисправностью обмоток, например, коротким замыканием.

Настройка – 0,1 * номинал
ток генератора.

Реле утечки на землю или реле частоты нулевой фазы

Используется для измерения
ток замыкания на землю, возвращающийся обратно через соединение с заземленной нейтралью.

В системе высокого напряжения NER

Настройка – I~5Amp

Время – 0,1-0,5 с

Блокировка

Это главная блокировка, срабатывание ручного сброса Его действие мгновенное при срабатывании защитного реле. Он может отключить первичный двигатель генератора и инициировать подавление поля генератора вместе с сигналом тревоги.

Подробная информация о пластине генератора

Maker (Taiyo Electric Co. Ltd.)
Модель (FE540S-6)
RPM/SPEED (720RPM)
Вольт (440 В)
.)
Вольт (440 В)
.

. (60 Гц)

Коэффициент мощности (отставание 0,8)
Мощность (660 кВт)
Количество фаз (3)
Количество полюсов (8)
Класс изоляции – Якорь – F Поле – F
Обогреватель Выход ( 400 Вт)
Корпус (IP22)
Вес/масса (1700 кг)
Макс. посол Темп. (45°C)
Система возбуждения – бесщеточная
Выходная мощность (6,8 кВА)
Вольт (87,4 В)
Ампер (44,8 А)
Коэффициент мощности (0,95)

|без щеток Генератор Преимущества, недостатки | Области применения

Эта статья посвящена тому, что такое бесщеточный генератор переменного тока ? Его принцип работы, части, операции, приложения, преимущества и недостатки.

Что такое бесщеточный генератор?

Бесщеточный генератор переменного тока — это генератор переменного тока, который используется для преобразования механической энергии в электрическую за счет использования двух роторов, соединенных друг с другом на одном валу, и передачи индуцированного электричества без щеток и токосъемных колец.

или, можно определить как, это генератор переменного тока, который не использует щетки и контактные кольца и состоит из двух генераторов переменного тока, основного возбудителя и генератора малого возбудителя, который установлен на одном валу основного генератора переменного тока с помощью мостовой выпрямитель.

Конструкция бесщеточного генератора

. Корпус статора
Ротор в сборе
Мостовой выпрямитель

1. Корпус статора: корпус статора включает основной статор и статор возбудителя на конце корпуса статора.

2. Корпус ротора: Корпус ротора состоит из основных роторов и ротора возбудителя на конце.

3. Мостовой выпрямитель: Он устанавливается на конце ротора возбудителя и отвечает за устранение щеток и контактных колец.

Бесщеточный генератор в основном состоит из двух частей: —

Главный генератор и
Генератор возбудителя

Бесщеточный генератор состоит из двух генераторов, установленных встык на одном валу. Меньшие бесщеточные генераторы могут казаться единым блоком, но две части легко различимы на более крупных моделях. Главный генератор переменного тока — большая из двух секций, а возбудитель — меньшая. Возбудитель содержит стационарные катушки возбуждения, а также вращающийся якорь (силовые катушки). Первичный генератор переменного тока использует обратную конфигурацию с вращающимся полем и неподвижным якорем.

1.Главный генератор переменного тока

Главный генератор переменного тока с вращающимся полем и неподвижным якорем (обмотки выработки электроэнергии). Это та часть, которая может сбить с толку, поэтому имейте в виду, что в данном случае якорь — это статор, а не ротор.
Сильный выходной ток не должен проходить через щетки и токосъемные кольца, поскольку якорь находится в неподвижной части генератора переменного тока. Несмотря на более сложную электрическую конструкцию, в результате получается очень надежный генератор переменного тока, поскольку единственными деталями, подверженными износу, являются подшипники.

2. Генератор переменного тока возбудителя

Катушки возбуждения расположены на статоре, а якорь расположен на роторе. Выход переменного тока якоря возбудителя подается через серию диодов, установленных на роторе, для получения напряжения постоянного тока. Он подается непосредственно на катушки возбуждения главного генератора переменного тока, которые также расположены на роторе. Щетки и контактные кольца не требуются для подачи тока на катушки вращающегося поля в этой конфигурации. Напротив, простой автомобильный генератор переменного тока использует щетки и токосъемные кольца для подачи тока на вращающееся поле.

Основная терминология генератора переменного тока

статор – статор является неподвижным компонентом двигателя или генератора переменного тока, а ротор

: – ротор является вращающимся компонентом.

Магнитное поле: Катушки проволоки, используемые для создания магнитного поля, называются полем, а

Якорь: Катушки, генерирующие энергию, называются якорем.
Это может вызвать недоумение, поскольку у большинства людей якорь ассоциируется с ротором. Традиционно якорь располагался на роторе, но это не всегда так. Эти два термина не являются взаимозаменяемыми. В типичном автомобильном генераторе, например, поле находится на роторе, а якорь — на статоре. Механическая конфигурация состоит из ротора и статора.

Это очень запутанно, потому что у большинства людей якорь ассоциируется с ротором. Традиционно якорь располагался на роторе, но это не всегда так. Эти два термина не являются взаимозаменяемыми. В типичном автомобильном генераторе, например, поле находится на роторе, а якорь — на статоре. Механическая конфигурация состоит из ротора и статора.

Основные принципы работы генератора переменного тока

Магнитное поле создается при пропускании электрического тока через проволочную катушку (электромагнит).
Когда магнитное поле проходит через проволочную катушку, в проводе индуцируется напряжение. Когда электронам есть куда деваться, например, к батарее или другой нагрузке, индуцированное напряжение становится током. Оба эти процесса происходят в генераторах переменного тока, двигателях, генераторах или динамо-машинах.

Когда проволочная катушка перемещается через магнитное поле, возникает напряжение или ЭДС. Не имеет значения, движется ли катушка или магнитное поле. В зависимости от механических, электрических и других задач любая конфигурация работает одинаково хорошо и может использоваться отдельно или в комбинации. Старые генераторы постоянного тока (динамо) имели стационарное поле и вращающийся якорь.
Генераторы в автомобилях имеют противоположную конфигурацию, с вращающимся полем и неподвижным якорем. Обе конфигурации используются в бесщеточном генераторе на одной и той же машине.

Принцип работы бесщеточного генератора переменного тока

Генератор переменного тока работает по закону электромагнитной индукции Фарадея.

Бесщеточный генератор Рабочий

Мы понимаем конструкцию работы, теперь дайте нам знать о работе. К статору возбудителя прилагается остаточный магнетизм. Теперь, когда главный ротор начинает вращаться, статор возбудителя также вращается. В соответствии с законом электромагнитной индукции Фарадея в катушках роторного возбудителя возникает переменный ток.

Теперь этот переменный ток используется для возбуждения. Этот переменный ток проходит через мостовой выпрямитель и преобразуется в постоянный. Этот источник постоянного тока подается на главный ротор. Этот постоянный ток создавал магнитное поле.

Из-за вращения главного ротора, потока магнитного поля и переменного тока, генерируемых в катушке стационарного главного статора. Этот выход постоянного тока используется для различных приложений. Таким образом, мы понимаем, как работает бесщеточный генератор.

AVR

Другим основным компонентом бесщеточного генератора является AVR, он называется автоматическим регулятором напряжения. Используется для поддержания постоянного напряжения. Во многих схемах в частях и компонентах и пояснениях будет использоваться термин «АВР» без объяснения, что это такое.
