Закон Ома — формулировка простыми словами, определение

Сопротивление

Представьте, что есть труба, в которую затолкали камни. Вода, которая протекает по этой трубе, станет течь медленнее, потому что у нее появилось сопротивление. Точно также будет происходить с электрическим током.

Сопротивление — физическая величина, которая показывает способность проводника пропускать электрический ток. Чем выше сопротивление, тем ниже эта способность.

Теперь сделаем «каменный участок» длиннее, то есть добавим еще камней. Воде будет еще сложнее течь.

Сделаем трубу шире, оставив количество камней тем же — воде полегчает, поток увеличится.

Теперь заменим шероховатые камни, которые мы набрали на стройке, на гладкие камушки из моря. Через них проходить тоже легче, а значит сопротивление уменьшается.

Электрический ток реагирует на эти параметры аналогичным образом: при удлинении проводника сопротивление увеличивается, при увеличении поперечного сечения (ширины) проводника сопротивление уменьшается, а если заменить материал — изменится в зависимости от материала.

Эту закономерность можно описать следующей формулой:

Сопротивление R = ρ · l/S R — сопротивление [Ом] l — длина проводника [м] S — площадь поперечного сечения [мм2] ρ — удельное сопротивление [Ом · мм2/м]

Единица измерения сопротивления — ом. Названа в честь физика Георга Ома.

Будьте внимательны!

Площадь поперечного сечения проводника и удельное сопротивление содержат в своих единицах измерения мм². В таблице удельное сопротивление всегда дается в такой размерности, да и тонкий проводник проще измерять в мм². При умножении мм² сокращаются и мы получаем величину в СИ.

Но это не отменяет того, что каждую задачу нужно проверять на то, что там мм² в обеих величинах! Если это не так, то нужно свести не соответствующую величину к мм².

Знайте!

СИ — международная система единиц. «Перевести в СИ» означает перевод всех величин в метры, килограммы, секунды и другие единицы измерения без приставок. Исключение составляет килограмм с приставкой «кило».

Удельное сопротивление проводника — это физическая величина, которая показывает способность материала пропускать электрический ток. Это табличная величина, она зависит только от материала.

Практикующий детский психолог Екатерина Мурашова

Бесплатный курс для современных мам и пап от Екатерины Мурашовой. Запишитесь и участвуйте в розыгрыше 8 уроков

Таблица удельных сопротивлений различных материалов

Материал	Удельное сопротивление ρ, Ом · мм2/м
Алюминий	0,028
Бронза	0,095–0,1
Висмут	1,2
Вольфрам	0,05
Железо	0,1
Золото	0,023
Иридий	0,0474
Константан (сплав NiCu + Mn)	0,5
Латунь	0,025–0,108
Магний	0,045
Манганин (сплав меди марганца и никеля — приборный)	0,43–0,51
Медь	0,0175
Молибден	0,059
Нейзильбер (сплав меди, цинка и никеля)	0,2
Натрий	0,047
Никелин (сплав меди и никеля)	0,42
Никель	0,087
Нихром (сплав никеля, хрома, железа и марганца)	1,05–1,4
Олово	0,12
Платина	0,107
Ртуть	0,94
Свинец	0,22
Серебро	0,015
Сталь	0,103–0,137
Титан	0,6
Хромаль	1,3–1,5
Цинк	0,054
Чугун	0,5–1,0

Резистор

Все реальные проводники имеют сопротивление, но его стараются сделать незначительным. В задачах вообще используют словосочетание «идеальный проводник», а значит лишают его сопротивления.

Из-за того, что проводник у нас «кругом-бегом-такой-идеальный», чаще всего за сопротивление в цепи отвечает резистор. Это устройство, которое нагружает цепь сопротивлением.

Вот так резистор изображается на схемах:

В школьном курсе физики используют европейское обозначение, поэтому запоминаем только его. Американское обозначение можно встретить, например, в программе Micro-Cap, в которой инженеры моделируют схемы.

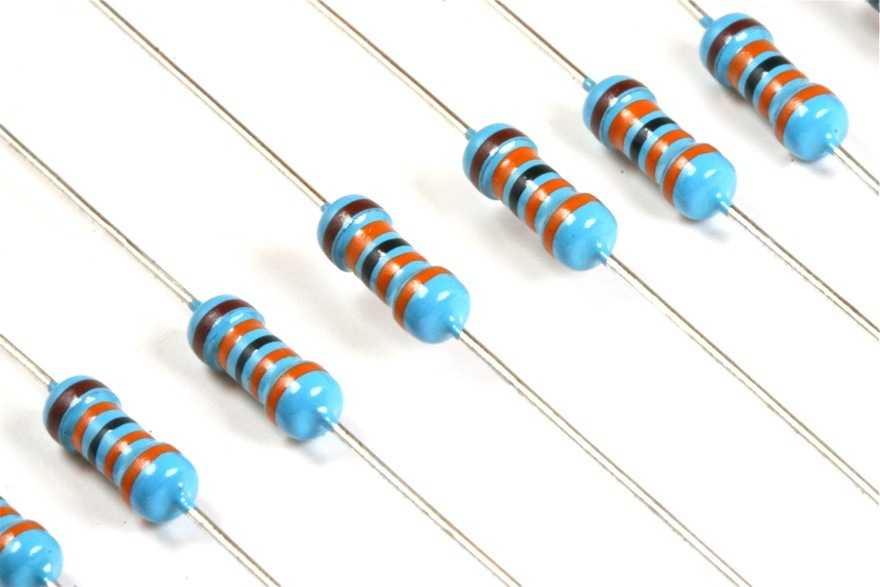

Вот так резистор выглядит в естественной среде обитания:

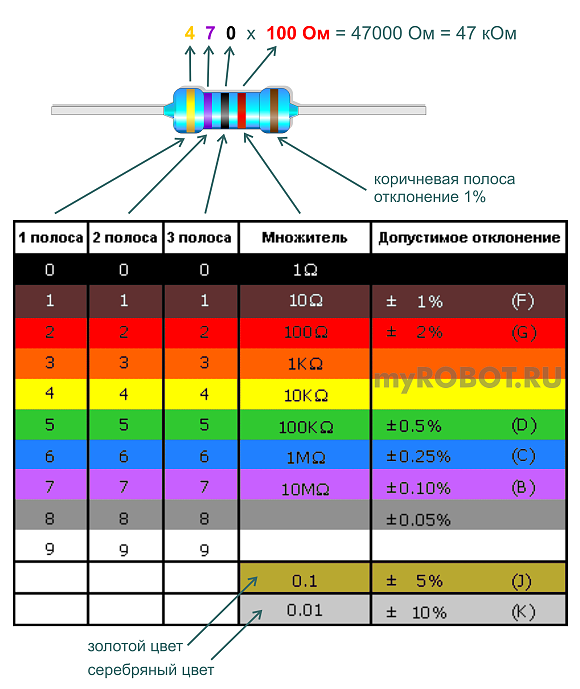

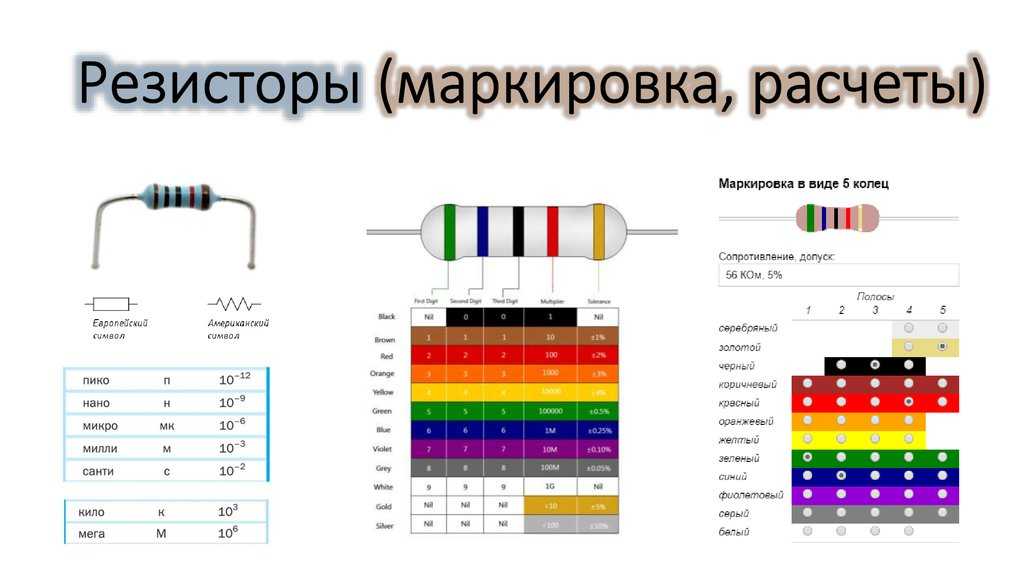

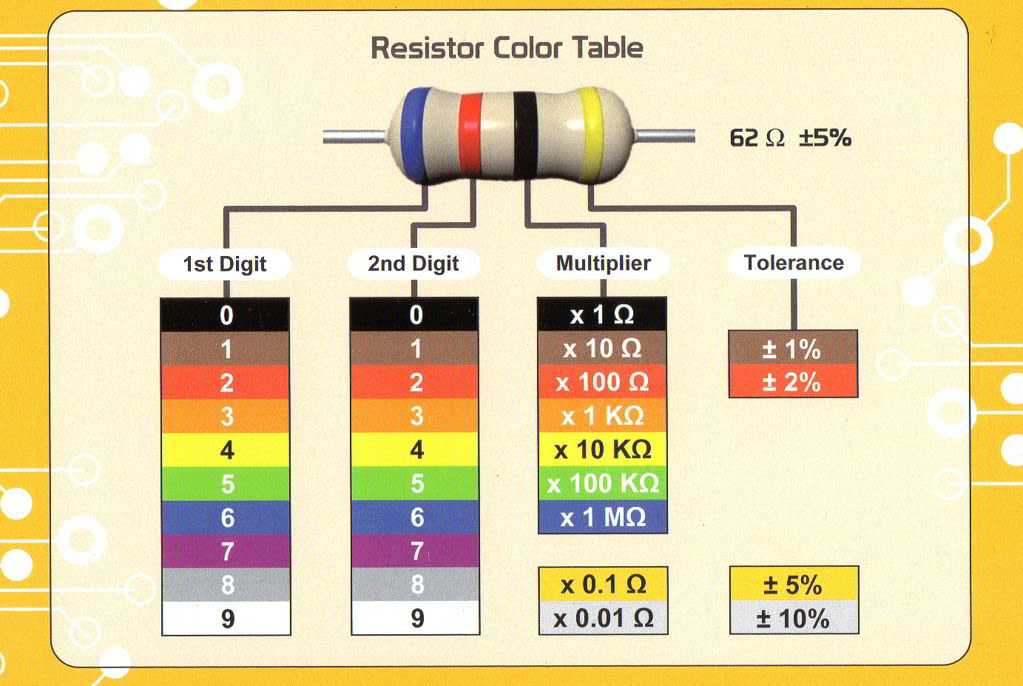

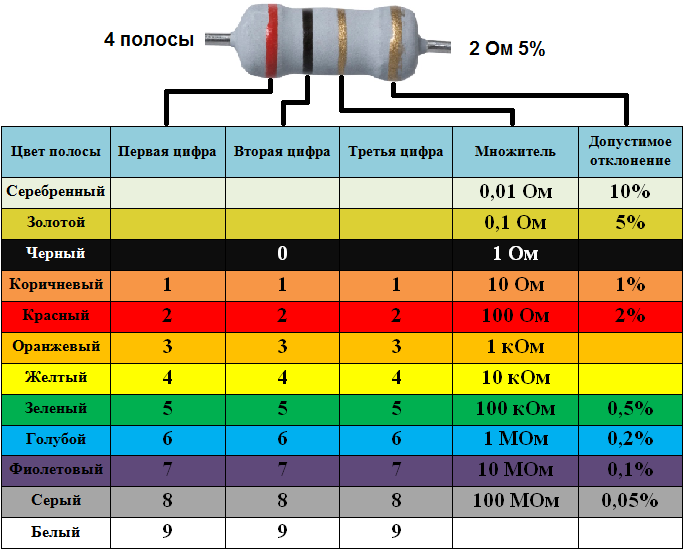

Полосочки на нем показывают его сопротивление.

На сайте компании Ekits, которая занимается продажей электронных модулей, можно выбрать цвет резистора и узнать значение его сопротивления:

Источник: сайт компании Ekits

О том, зачем дополнительно нагружать сопротивлением цепь, мы поговорим в этой же статье чуть позже.

Бесплатные занятия по английскому с носителем

Занимайтесь по 15 минут в день. Осваивайте английскую грамматику и лексику. Сделайте язык частью жизни.

Реостат

Есть такие выключатели, которые крутишь, а они делают свет ярче-тусклее. В такой выключатель спрятан резистор с переменным сопротивлением — реостат.

Стрелка сверху — это ползунок. По сути, он отсекает ту часть резистора, которая находится от него справа. То есть, если мы двигаем ползунок вправо — мы увеличиваем длину резистора, а значит и сопротивление. И наоборот — двигаем влево и уменьшаем.

По формуле сопротивления это очень хорошо видно, так как длина проводника находится в числителе:

Сопротивление R = ρ · l/S R — сопротивление [Ом] l — длина проводника [м] S — площадь поперечного сечения [мм2] ρ — удельное сопротивление [Ом · мм2/м]

Закон Ома для участка цепи

С камушками в трубе все понятно, но не только же от них зависит сила, с которой поток воды идет по трубе — от насоса, которым мы эту воду качаем, тоже зависит. Чем сильнее качаем, тем больше течение. В электрической цепи функцию насоса выполняет источник тока.

Например, источником может быть гальванический элемент (привычная батарейка). Батарейка работает на основе химических реакций внутри нее. В результате этих реакций выделяется энергия, которая потом передается электрической цепи.

У любого источника обязательно есть полюса — «плюс» и «минус». Полюса — это его крайние положения, по сути клеммы, к которым присоединяется электрическая цепь. Собственно, ток как раз течет от «+» к «−».

У нас уже есть две величины, от которых зависит электрический ток в цепи — напряжение и сопротивление. Кажется, пора объединять их в закон.

Сила тока в участке цепи прямо пропорциональна напряжению на его концах и обратно пропорциональна его сопротивлению.

Математически его можно описать вот так:

Закон Ома для участка цепи I = U/R I — сила тока [A] U — напряжение [В] R — сопротивление [Ом]

Напряжение измеряется в Вольтах и показывает разницу между двумя точками цепи: от этой разницы зависит, насколько сильно будет течь ток — чем больше разница, тем выше напряжение и ток будет течь сильнее.

Сила тока измеряется в амперах, а подробнее о ней вы можете прочитать в нашей статье. 😇

Давайте решим несколько задач на закон Ома для участка цепи.

Задача раз

Найти силу тока в лампочке накаливания торшера, если его включили в сеть напряжением 220 В, а сопротивление нити накаливания равно 880 Ом.

Решение:

Возьмем закон Ома для участка цепи:

I = U/R

Подставим значения:

I = 220/880 = 0,25 А

Ответ: сила тока, проходящего через лампочку, равна 0,25 А

Давайте усложним задачу. И найдем силу тока, зная все параметры для вычисления сопротивления и напряжение.

Задача два

Найти силу тока в лампочке накаливания, если торшер включили в сеть напряжением 220 В, а длина нити накаливания равна 0,5 м, площадь поперечного сечения 0,01 мм², а удельное сопротивление нити равно 1,05 Ом · мм²/м.

Решение:

Сначала найдем сопротивление проводника.

R = ρ · l/S

Площадь дана в мм², а удельное сопротивления тоже содержит мм² в размерности.

Это значит, что все величины уже даны в СИ и перевод не требуется:

R = 1,05 · 0,5/0,01 = 52,5 Ом

Теперь возьмем закон Ома для участка цепи:

I = U/R

Подставим значения:

I = 220/52,5 ≃ 4,2 А

Ответ: сила тока, проходящего через лампочку, приблизительно равна 4,2 А

А теперь совсем усложним! Определим материал, из которого изготовлена нить накаливания.

Задача три

Из какого материала изготовлена нить накаливания лампочки, если настольная лампа включена в сеть напряжением 220 В, длина нити равна 0,5 м, площадь ее поперечного сечения равна 0,01 мм², а сила тока в цепи — 8,8 А

Решение:

Возьмем закон Ома для участка цепи и выразим из него сопротивление:

I = U/R

R = U/I

Подставим значения и найдем сопротивление нити:

R = 220/8,8 = 25 Ом

Теперь возьмем формулу сопротивления и выразим из нее удельное сопротивление материала:

R = ρ · l/S

ρ = RS/l

Подставим значения и получим:

ρ = 25 · 0,01/0,5 = 0,5 Ом · мм²/м

Обратимся к таблице удельных сопротивлений материалов, чтобы выяснить, из какого материала сделана эта нить накаливания.

Ответ: нить накаливания сделана из константана.

Закон Ома для полной цепи

Мы разобрались с законом Ома для участка цепи. А теперь давайте узнаем, что происходит, если цепь полная: у нее есть источник, проводники, резисторы и другие элементы.

В таком случае вводится закон Ома для полной цепи: сила тока в полной цепи равна отношению ЭДС цепи к ее полному сопротивлению.

Так, стоп. Слишком много незнакомых слов — разбираемся по порядку.

Что такое ЭДС и откуда она берется

ЭДС расшифровывается, как электродвижущая сила. Обозначается греческой буквой ε и измеряется, как и напряжение, в Вольтах.

ЭДС — это сила, которая движет заряженные частицы в цепи. Она берется из источника тока. Например, из батарейки.

Химическая реакция внутри гальванического элемента (это синоним батарейки) происходит с выделением энергии в электрическую цепь. Именно эта энергия заставляет частицы двигаться по проводнику.

Зачастую напряжение и ЭДС приравнивают и говорят, что это одно и то же. Формально, это не так, но при решении задач чаще всего и правда нет разницы, так как эти величины обе измеряются в Вольтах и определяют очень похожие по сути своей процессы.

В виде формулы Закон Ома для полной цепи будет выглядеть следующим образом:

Закон Ома для полной цепи I — сила тока [A] ε — ЭДС [В] R — сопротивление нагрузки [Ом] r — внутреннее сопротивление источника [Ом]

Любой источник не идеален. В задачах это возможно («источник считать идеальным», вот эти вот фразочки), но в реальной жизни — точно нет. В связи с этим у источника есть внутреннее сопротивление, которое мешает протеканию тока.

Решим задачу на полную цепь.

Задачка

Найти силу тока в полной цепи, состоящей из одного резистора сопротивлением 3 Ом и источником с ЭДС равной 4 В и внутренним сопротивлением 1 Ом

Решение:

Возьмем закон Ома для полной цепи:

Подставим значения:

A

Ответ: сила тока в цепи равна 1 А.

Когда «сопротивление бесполезно»

Электрический ток — умный и хитрый парень. Если у него есть возможность обойти резистор и пойти по идеальному проводнику без сопротивления, он это сделает. При этом с резисторами просто разных номиналов это не сработает: он не пойдет просто через меньшее сопротивление, а распределится согласно закону Ома — больше тока пойдет туда, где сопротивление меньше, и наоборот.

А вот на рисунке ниже сопротивление цепи равно нулю, потому что ток через резистор не пойдет.

Ток идет по пути наименьшего сопротивления.

Теперь давайте посмотрим на закон Ома для участка цепи еще раз.

Закон Ома для участка цепи I = U/R I — сила тока [A] U — напряжение [В] R — сопротивление [Ом]

Подставим сопротивление, равное 0. Получается, что знаменатель равен нулю, а на математике говорят, что на ноль делить нельзя. Но мы вам раскроем страшную тайну, только не говорите математикам: на ноль делить можно. Если совсем упрощать такое сложное вычисление (а именно потому что оно сложное, мы всегда говорим, что его нельзя производить), то получится бесконечность.

То есть:

I = U/0 = ∞

Такой случай называют коротким замыканием — когда величина силы тока настолько велика, что можно устремить ее к бесконечности. В таких ситуациях мы видим искру, бурю, безумие — и все ломается.

Это происходит, потому что две точки цепи имеют между собой напряжение (то есть между ними есть разница). Это как если вдоль реки неожиданно появляется водопад. Из-за этой разницы возникает искра, которую можно избежать, поставив в цепь резистор.

Именно во избежание коротких замыканий нужно дополнительное сопротивление в цепи.

Параллельное и последовательное соединение

Все это время речь шла о цепях с одним резистором. Рассмотрим, что происходит, если их больше.

Часто задаваемые вопросы – Schneider Electric

{"searchBar":{"inputPlaceholder":"Выполните поиск по ключевому слову или задайте вопрос","searchBtn":"Поиск","error":"Введите ключевое слово для поиска"}}

ATV212: ошибка «Р»

Это не ошибка ПЧ, а предупреждение (alarm): «Перенапряжение на ЗПТ». Проверьте входное напряжение — повышенное напряжение вызывает это предупреждение. Другой причиной может быть малое время…

Опубликовано:10/8/2013Дата последнего изменения:9/30/2021

Какая Modbus адресация интеллектуального реле Zelio Logic?

При использовании коммуникационного модуля SR3MBU01BD с интеллектуальным реле Zelio Logic имеется возможность подключения реле к шине Modbus (протокол Modbus RTU). В этом случае адресация реле будет…

Опубликовано:11/15/2012Дата последнего изменения:9/30/2021

Какое программное обеспечение используется для программирования…

Для программирования контроллеров серии Modicon M168 используется программа SoHVAC. Программа SoHVAC бесплатная и её можно скачать с нашего сайта: www.schneider-electric.com

Опубликовано:10/23/2012Дата последнего изменения:9/30/2021

Какие ПЛК Modicon от Schneider Electric поддерживают горячее…

Есть три линейки ПЛК с функцией горячего резерва (Hot Stanby): Modicon Premium — время переключения состовляет порядка 500 мс. (в настоящий момент сняты с продаж) Modicon Quantum — время переключения…

1.1.0″>Опубликовано:6/2/2016Дата последнего изменения:7/12/2022

Часто задаваемые вопросы о популярных видеороликахПопулярные видеоролики

Обновление прошивки (Firmware) модулей BMENOC03xx

Как настроить Sepam 20?

ATV12 Настройка реверса

Подробнее о часто задаваемых вопросах по нашим общим знаниямОбщие знания

Обязательно к прочтению при подборе аналогов Шнейдер Электрик

Парт-номер (он же референс, он же артикул, он же каталожный номер) продукции Шнейднер Электрик, подобраной на замену продукции, снятой с производства, либо на замену продукции другого производителя,…

Опубликовано:12/9/2019Дата последнего изменения:5/5/2022

Каков объём элегаза в оборудовании Schneider Electric?

6.2.1″>В ыключатели: для SF2 максимальное количество составляет 721г, для LF – 614г, для SF1 – 337г, для LBSkit — 210г, для Rollarc – 107г. Распределительные ячейки: для GHA максимальное количество…

Опубликовано:8/27/2020Дата последнего изменения:9/30/2021

Глоссарий — словарь технических терминов APC by Schneider Electric

Прилагаемый словарь-глоссарий содержит список часто используемых англоязычных терминов по марке APC компании Schneider Electric в области систем бесперебойного питания и решений для серверных комнат,…

Опубликовано:7/9/2014Дата последнего изменения:5/5/2022

Что такое класс коммутаций емкостного тока С1 и С2 ?

С1 и С2 — это классы вероятности возникновения вторичного перекрытия. С1 — вероятность маленькая, С2 — очень маленькая .

Опубликовано:3/20/2012Дата последнего изменения:9/30/2021

Основы резистора-Home-KOA Speer Electronics

Что такое резистор?

Чтобы понять функцию резистора, важно понять закон Ома.

Закон Ома гласит, что ток в проводнике между двумя точками прямо пропорционален напряжению в этих двух точках.
Другими словами, закон Ома означает, что напряжение = ток x сопротивление.

Если напряжение равно Е, а ток равен I, выполняется следующее соотношение.

Закон Ома: E=I x R

Также имеют место следующие соотношения:
Ток = напряжение/сопротивление (I = E/R)
Сопротивление = напряжение/ток (R= E/I)

«R» представляет коэффициент пропорциональности и равен называется сопротивлением (электрическим сопротивлением). Это символ количества, а Ω (Ом) — символ единицы измерения. Символ цепи показан на следующем рисунке.

Символы цепи резистора

При высоком электрическом сопротивлении ток протекает с трудом, а при низком электрическом сопротивлении ток течет легко. Используя это явление, резистор, как электронный компонент, обеспечивает постоянный ток через цепь или регулировку тока по мере необходимости. Резисторы также используются для уменьшения или деления напряжения.

Таким образом, резисторы наряду с конденсаторами и катушками индуктивности (катушками) являются основными пассивными компонентами, которые являются важными базовыми компонентами электронных схем.

Электрическое сопротивление

Электрическое сопротивление проводника определяется по следующей формуле.

Электрическое сопротивление R=ρ x L/S [Ом]

• Площадь поперечного сечения [см ² ]: S
• Длина [см]: L
• Удельное сопротивление материала [Ом x см]: ρ

Типовая конструкция резистора

• Плоский резистор для поверхностного монтажа

• Выводной резистор (пленочный)

Типы резисторов

Существуют различные классификации или типы резисторов в зависимости от комбинации функции, формы, резистивного материала и области применения.

Резисторы делятся на три типа по функциям:

• Постоянные резисторы — используются в электрической цепи (подробнее об этом типе резисторов ниже)
• Подстроечные потенциометры — для регулировки цепи
• Резисторы переменные — используются в качестве радиоусилителя за счет изменения сопротивления.

Постоянные резисторы

Постоянные резисторы делятся на типы для поверхностного монтажа (без подводящего провода) и с выводами (с подводящим проводом). Тип поверхностного монтажа включает прямоугольный тип и тип цилиндра. Кроме того, разделение идет дальше в зависимости от материала уплотнения: тип формы из смолы и тип керамического корпуса.

Материалы резистивного элемента включают: углеродную пленку, металлическую пленку, состоящую в основном из нихрома, пленку оксида металла, композиты металлической глазури, состоящие из оксида металла и стекла; элементы с использованием металлической пластины, металлической проволоки или металлической фольги; и твердого типа, состоящего из металлооксидной керамики.

Характеристики резисторов включают резисторы с очень точными допусками сопротивления и температурными характеристиками, резисторы, выдерживающие высокое напряжение и скачки напряжения, резисторы с большими колебаниями значения сопротивления в зависимости от температуры, а также резисторы, имеющие функцию плавкого предохранителя.

При выборе резистора важно выбрать оптимальную комбинацию из доступных вариантов в соответствии с целью применения.

Фиксированные резисторы для поверхностного монтажа

Резисторы с клеммами, обработанными для пайки или склеивания, и не имеющие клеммных проводов (подводящих проводов). Их можно разделить на прямоугольные и цилиндрические. Ниже показаны пять типов в зависимости от резистивного материала.

• Прямоугольный тип – 1. Металлический пленочный тип, 2. Металлический пленочный тип, 3. Металлический пластинчатый тип
• Цилиндрический тип – 4. Тип углеродной пленки, 5. Тип металлической пленки

Среди них на пленку с металлической глазурью приходится большая часть рынка с точки зрения стоимости, компактности и простоты монтажа. Некоторые статистические данные показывают, что более 90% постоянных резисторов чипа относятся к металлическому пленочному глазури.

Примечательна тенденция к уменьшению размера чипов, и спрос на размер 1005 (1,0 мм x 0,5 мм) и размер 0603 (0,6 мм x 0,3 мм) прямоугольного типа растет. Принятие размера 0402 (0,4 мм x 0,2 мм) продвигается для устройств мобильной связи, таких как мобильные телефоны и смартфоны.

Постоянные резисторы на микросхемах прямоугольного типа
Этот тип можно грубо разделить на толстопленочный тип металлической глазури и тонкопленочный металлический тип. Массовое производство в основном на толстопленочном типе. Толстопленочный тип отличается отличной способностью монтажа и устойчивостью к окружающей среде, в то время как тонкопленочный тип отличается малым допуском сопротивления, малым T.C.R. и низкий ток шума. В частности, T.C.R. толстопленочного типа составляет около 25×10 ^-6 /K, в то время как у тонкопленочного типа он составляет всего около 5×10 ^-6 /K, что делает его значение сопротивления стабильным с течением времени.

Размер резистора прямоугольного типа стандартизирован в 0402, 0603, 1005, 1608, 2012 и 3216 (код мм). Спрос на размер 0403, в частности, быстро растет среди устройств мобильной связи. Размеры 0603, 1005 и 1608 широко используются в потребительских товарах, промышленном оборудовании и автомобилестроении. Тип высокой мощности имеет в линейке размеры 3216, 3225, 5025 и 6331. В последнее время были разработаны широкие типы выводов, которые обеспечивают более высокую номинальную мощность по сравнению с чип-резисторами того же размера, в размерах 0510, 0816, 1220, 1632, 2550 и 3163.

Постоянные резисторы с цилиндрическими микросхемами
Широко известный как MELF (безвыводная поверхность с металлическим электродом), тип микросхемы со структурой осевого резистора общего типа без подводящего провода, но с металлическим колпачком, прикрепленным к электродам на оба конца. Его цилиндрическая форма и металлический колпачок устраняют концепцию передней и задней части, обеспечивают превосходную электродную и механическую прочность, а также имеют точные конструктивные размеры, которые обеспечивают высокую точность при подаче и монтаже резисторов. Кроме того, тип металлической пленки превосходен в точности сопротивления, TCR и подавлении токовых шумов.

Сети резисторов

Сети резисторов, в которых два или более резистивных элемента интегрированы и объединены на изолирующей подложке для формирования единого электронного компонента. Каждый элемент можно соединить по мере необходимости. Массив представляет собой просто непрерывную интеграцию резисторов с двумя электродами, а сеть представляет собой интеграцию сформированной цепи. Основное применение — подтягивающие и подтягивающие резисторы для цифровых схем.

В зависимости от формы их можно разделить на тип SIP (одинарный встроенный пакет), тип DIP (двойной встроенный пакет), тип плоского корпуса и тип держателя чипа.

В 1980-х годах, когда производство резисторов из углеродной пленки было основой, объем производства SIP-резисторов резко увеличился для поддержки монтажа с высокой плотностью. Однако в 1990-х годах, когда технология монтажа сменилась на поверхностный монтаж, стали использоваться резисторы для микросхем. В прошлом сетевые резисторы часто использовались вокруг логических ИС и параллельных портов для ввода-вывода, но с тех пор, как обработка микрокомпьютерами и использование последовательных шин для ввода-вывода продвинулись вперед, спрос на сетевые резисторы значительно снизился.

Постоянные резисторы с выводами

Постоянные резисторы с углеродной пленкой
Постоянные резисторы с превосходным импульсным сопротивлением, в которых в качестве резистивного элемента используется углеродная пленка, которые долгое время были самыми популярными резисторами. Что касается электрической мощности, наиболее распространенными на рынке являются типы 1/4 Вт и 1/2 Вт. Маленькие типы, такие как тип 1/4 Вт размером 3,2 мм x 1,9 мм и тип 1/2 Вт размером 6,3 мм x 2,85 мм, являются основными и широко используются в качестве продуктов общего назначения.

Постоянные резисторы с металлической пленкой
Постоянные резисторы с металлической пленкой в ​​качестве резистивного элемента, что обеспечивает небольшой допуск сопротивления, TCR, меньшую вариацию старения, высокую точность, превосходную стабильность и низкий ток шума. Основные области применения включают промышленное оборудование, такое как телекоммуникационное и измерительное оборудование, а также автомобили и сенсорные модули, которые требуют высокой точности цепей для обработки мельчайших сигналов.

Фиксированные резисторы с пленкой из оксида металла
Постоянные резисторы с пленкой оксида металла в качестве резистивного элемента, что обеспечивает высокую номинальную мощность при малых размерах (наименьший объем на номинальную мощность среди всех резисторов) и отличную термостойкость. Низкий TCR достигается при более низкой стоимости по сравнению с металлопленочными резисторами силового типа. Основное применение — схема питания.

Постоянные резисторы с проволочной обмоткой

Постоянные резисторы с металлической резистивной проволокой в ​​качестве резистивного элемента. Обладает отличной импульсной стойкостью и термостойкостью. Его низкий T.C.R. достигается низкий ток шума. С другой стороны, трудно получить высокое значение сопротивления, а структура обмотки делает его непригодным для высокочастотных цепей. Резисторы с проволочной обмоткой в ​​основном используются в качестве резистора предварительного заряда в цепях электропитания. Эти резисторы с низким сопротивлением используются для измерения тока.

Ссылка:　
・Альманах электронных компонентов 2019 (опубликован Chunichi-sha)
・Статистические данные «Министерства экономики, торговли и промышленности» Японии

Термины и определения

Номинальное сопротивление

Расчетное значение сопротивления обычно указывается на резисторе.

Номинальная мощность

Максимально допустимая мощность при номинальной температуре. Некоторые из наших массивов и сетей чип-резисторов указывают номинальную мощность для всего корпуса, а не для каждого элемента.

Номинальная температура окружающей среды

Максимальная температура окружающей среды, при которой номинальная мощность может применяться непрерывно. Номинальная температура окружающей среды относится к температуре вокруг резистора, установленного внутри оборудования, а не к температуре воздуха снаружи оборудования.

Номинальная температура клеммной части

Максимальная температура клеммной части резистора для поверхностного монтажа, при которой номинальная мощность может применяться непрерывно. Включает повышение температуры за счет собственного тепловыделения.

Кривая снижения характеристик

Кривая, показывающая зависимость между температурой окружающей среды или температурой клеммной части и максимально допустимой мощностью, которая обычно выражается в процентах.

Номинальное напряжение

Максимально допустимое напряжение постоянного или переменного тока, которое должно непрерывно прикладываться к резистору или резистивному элементу.
Номинальное напряжение (В) = √Номинальная мощность (Вт) X Номинальное значение сопротивления (Ом)
Номинальное напряжение должно быть рассчитанным значением или макс. рабочее напряжение, в зависимости от того, что ниже.

Критическое сопротивление

Максимальное номинальное значение сопротивления, при котором может быть применена номинальная мощность без превышения максимального рабочего напряжения. Номинальное напряжение равно макс. рабочее напряжение при критическом значении сопротивления.

Макс. Рабочее напряжение

Максимальное напряжение постоянного или переменного тока (среднеквадратичное значение), которое можно непрерывно прикладывать к выводам резистора. Однако максимальным значением применимого напряжения является номинальное напряжение при критическом значении сопротивления или ниже.
Максимальное рабочее напряжение и номинальное напряжение рассчитываются как напряжение постоянного тока на основе номинальной мощности. Для напряжения переменного тока предполагается синусоида, поэтому пиковое напряжение должно быть в √2 раза больше максимального рабочего напряжения. Если форма волны не является синусоидальной или когда значение сопротивления превышает критическое сопротивление, свяжитесь с нами для получения применимого пикового напряжения.

Напряжение перегрузки

Допустимое напряжение, которое подается в течение 5 сек. в соответствии с испытанием на кратковременную перегрузку.
