Фотоэлементы. Виды и устройство. Работа и применение

Сегодня в промышленности работают десятки тысяч автоматов, оснащенных электронным зрением. Электронным глазом у них служат фотоэлементы. В основе работы этих приборов лежит фотоэффект. История открытия этого явления началась 100 лет назад.

Эффекты фотоэлементов можно разделить на несколько видов, которые зависят от свойств и производимых функций:

  • Внешний фотоэффект. Его другое название – фотоэлектронная эмиссия. Электроны, вылетающие за границы вещества при возникновении внешнего фотоэффекта, называются фотоэлектронами. Образующийся фотоэлектронами при этом электрический ток, при упорядоченном движении по внешнему электрическому полю, называется фототоком.
  • Внутренний фотоэффект. Он влияет на фотопроводимость материала. Этот эффект появляется при перераспределении электронов по диэлектрикам и полупроводникам, в зависимости от их агрегатного (жидкого или твердого) и энергетического состояния. Перераспределяющее явление возникает под действием светового потока. Только при таком действии повышается электропроводимость вещества, то есть, возникает эффект фотопроводности.
  • Вентильный фотоэффект. Таким эффектом называется переход фотоэлектронов из собственных тел в другие тела (твердые полупроводники) или электролиты (жидкие).

На основе внешнего фотоэффекта работают вакуумные элементы. Они производятся в виде колб из стекла. Часть их внутренней поверхности покрывается тончайшим слоем напыления металла. Такая малая толщина позволяет получить незначительный рабочий ток.  Окошко в колбе имеет прозрачность, и пропускает свет вовнутрь.

Расположенный внутри колбы анод из диска, либо проволочной петли, улавливает фотоэлектроны. При соединении анода с положительным выводом питания, цепь замкнется, и по ней будет протекать электрический ток. То есть, вакуумные элементы могут коммутировать реле.

Путем комбинации реле и фотоэлементов можно образовать разные автоматы с электронным зрением, например, на входе в метро. Внешний фотоэффект заложен во многих технологических процессах в промышленности, и является важным физическим открытием, залогом успешного развития автоматики на производстве.

Устройство и принцип действия

Хорошо очищенная цинковая пластина, медная сетка, чувствительный гальванометр включены в электрическую цепь батареи.

При освещении пластины ультрафиолетовыми лучами в цепи возникает электрический ток. Значит, свет выбивает электроны из металла. Это явление и называют фотоэффектом.

Поставим на пути лучей стекло, задерживающее ультрафиолетовые лучи. Ток в цепи прекращается.

Вакуумный баллон. Часть его внутренней поверхности покрыта тонким слоем щелочного металла. Это катод. Анодом служит металлическое кольцо.

Подадим напряжение. Тока в цепи нет. Теперь осветим элемент, появляется ток. После снятия напряжения ток уменьшается, но не до нуля. По мере увеличения напряжения, фототок возрастает и достигает насыщения.

При отсутствии напряжения ток в цепи есть. Для прекращения фототока необходимо подать на анод отрицательный задерживающий потенциал.

Электрическое поле тормозит фотоэлектроны и возвращает их на катод. По мере приближения источника света величина светового потока увеличивается. Возрастает и фототок насыщения. Величина фототока насыщения прямо пропорциональна световому потоку. Это первый закон фотоэффекта.

Выясним, какую роль в фотоэффекте играет длина волны света. Установим синий светофильтр. При этом ток есть. С зеленым светофильтром ток уменьшается. С желтым светофильтром тока нет. Для каждого вещества есть определенная пороговая частота, ниже которой фотоэффекта нет. Это длинноволновая граница фотоэффекта.

Если увеличивать световой поток на более низких частотах, фотоэффекта не произойдет. Как объяснить это явление? Ученые изучили распределение энергии в спектре излучения нагретых тел.

Ученые также пришли к выводу, что свет излучается, распространяется и поглощается порциями – квантами энергии, фотонами. Валентные электроны в металле свободны. При поглощении фотона энергия идет на работу выхода электрона и его кинетическую энергию. Уравнение Эйнштейна раскрывает смысл 2-го закона фотоэффекта.

Кинетическая энергия фотоэлектрона определяется частотой света. При взаимодействии света с металлом мы наблюдали внешний фотоэффект. Схема опыта ученых послужила прототипом приборов на внешнем фотоэффекте.

Светочувствительный слой вещества и кольцевой анод находятся в вакуумной или газонаполненной колбе. По этому принципу устроены фотоэлементы, выпускаемые промышленностью.

Существует большая группа элементов, свойства которых меняются под воздействием света. Это полупроводники. На их основе созданы фоточувствительные приборы с так называемым внутренним фотоэффектом.

Фоторезистор

Возьмем проволочный резистор из полупроводника. Включим его в электрическую цепь. Под действием света происходят очень сильные изменения электрического сопротивления, и ток возрастает. Изменение проводимости не зависит от направления тока в фоторезисторе. Как возникает внутренний фотоэффект?

Рассмотрим элемент германий. Он четырехвалентный. На схеме изображена устойчивая структура полупроводника. Атомы прочно связаны ковалентной связью. Если энергия кванта света достаточна, чтобы разорвать связь электрона с атомом, он становится свободным, и блуждает по кристаллу. На его месте возникает так называемая дырка. Это положительный заряд, равный заряду электрона. Дырка может быть снова занята электроном.

Приложим разность потенциалов. Возникнет направленное движение электронов и дырок – электрический ток. Так устроен фоторезистор.

При воздействии света появляются носители, резко увеличивается проводимость, и возрастает ток в цепи.

Проводимость очень чистых полупроводников мала. Ее можно увеличить, если добавить примесь другого элемента. Добавим, например, атомы мышьяка. Они имеют большую валентность. При этом часть электронов оказывается свободной. Благодаря ним и увеличивается проводимость. Эта примесь дает материал n-типа. У индия валентность меньше. Он захватывает электроны кремния, увеличивая число дырок. Проводимость становится дырочной. Эта примесь дает материал р-типа.

Соединим два полупроводника n-типа и р-типа. На границе произойдет перераспределение зарядов. Дырки входят в р-область, а электроны в n-область до тех пор, пока на границе не возникнет электрическое поле, которое препятствует дальнейшему перераспределению. Так возникает двойной слой заряда, который называют р-n переходом.

Благодаря фотоэффекту при воздействии света появляются электроны и дырки. Возникает разность потенциалов.

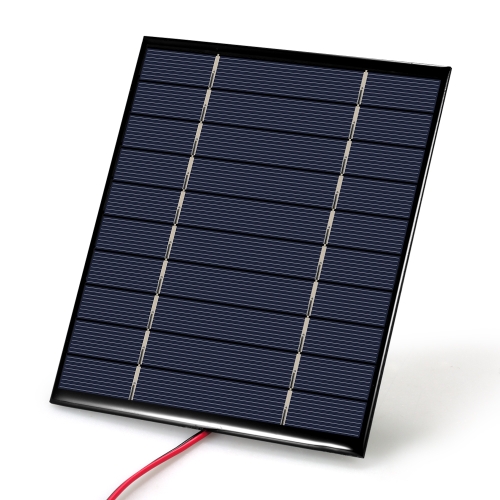

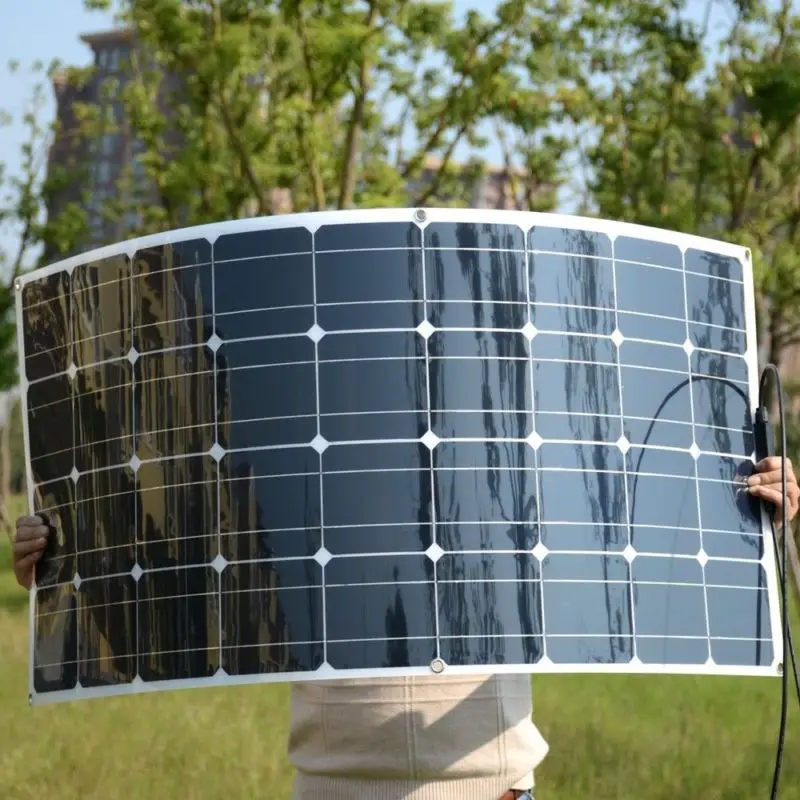

Если цепь замкнуть, появится электрический ток. Этот эффект можно использовать для прямого преобразования световой энергии в электрическую. По этому принципу работают преобразователи световой энергии в электрическую, в экспонометрах, люксметрах, солнечных батареях.

Фотодиод

Простой фотодиод – это обычный полупроводниковый диод с переходом р-n, на который может воздействовать световой поток. В итоге материал меняет свои свойства, и дает возможность исполнять разные функции в цепи электрического тока. При отсутствии света диод имеет обычные свойства.

Комбинируя структуры, можно получить фототранзистор. Световой луч управляет его работой.

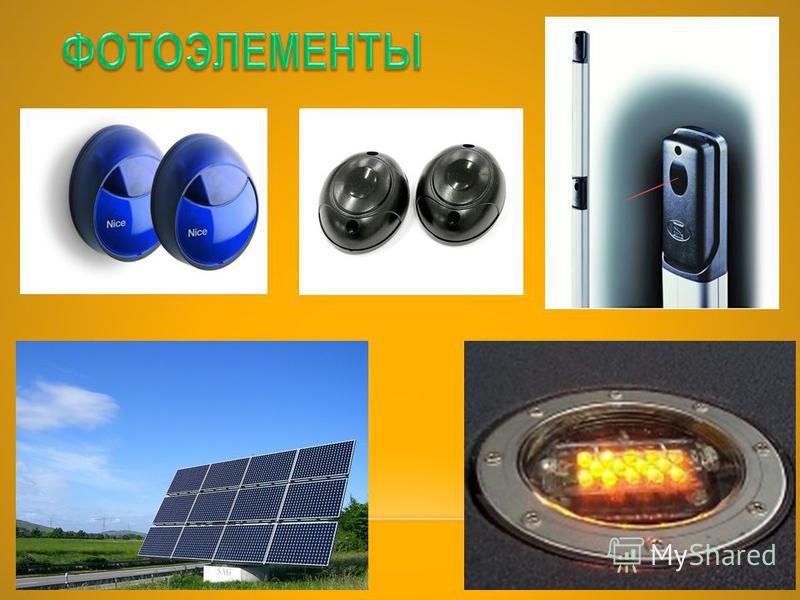

Применение

Фотоэлементы на практике применяются по общей схеме. На входе может быть любой элемент: фоторезистор, фотодиод, фототранзистор. Они реагируют на световой поток. Сигнал усиливается и подается в исполнительную цепь.

Вот некоторые области использования фотоэлементов в нашей жизни:
  • По этой схеме фотоэлементы могут управлять работой двигателей, станков, целых систем. Они прочно вошли в нашу жизнь.
  • Фотореле пропускает нас в метро. Электронный глаз следит за движением нити в текстильном производстве. Миниатюрные фотоэлементы зарегистрируют ее обрыв и остановят станок.
  • Их используют для измерения площади заготовок сложной формы. В считанные секунды определяется площадь лекала. Фотореле строго следит за раскроем кожи, ткани, и обеспечивает безопасность работы на прессе.
  • На станке для плазменной резки металла фотоэлементы также управляют его работой. Они считывают информацию с перфоленты, и задают режимы работы станка.
  • В типографии они считают бумажные листы, следят за их правильной укладкой и резкой. Ведут постоянный контроль за циклом работы станка, обеспечивая безопасность работы резчика бумаги.
  • На почтамте фотоэлементы позволили автоматизировать трудоемкие операции по обработке писем и сортировки их по адресам. Электронный глаз внимательно следит за тем, чтобы штемпель точно попал на марку. Фотоэлектронная система считывает индекс, обозначенный на конверте, и направляет письмо в нужную ячейку.
  • В ювелирном производстве фотоэлементы стали контролерами качества обработки драгоценных камней. Фотоэлектронный глаз представляет собой матрицу, состоящую из нескольких тысяч отдельных фотоэлементов.
  • Звук в кино записывается на звуковую дорожку. Фотоэлемент его расшифровывает, и управляет работой звуковых динамиков. Изображение на фотопленке и в глазу человека возникает благодаря фотоэффекту.
  • Роботы-автоматы выполняют технологические операции, за которыми не может следить человек. В промышленности робот движется, ориентируясь по белой линии на полу, благодаря системе, оснащенной фотоэлементами.
  • Прогресс науки и техники в самых разных областях народного хозяйства во многом стал возможен благодаря широкому использованию фотоэлементов.
Похожие темы:
  • Фотоника. Современная и особенности. Работа и применение
  • Фоторезисторы. Виды и работа. Применение и особенности
  • Фотодиоды. Виды и устройство. Работа и характеристики

Фотоэлементы Дорхан Photocell-Pro в Челябинске

Фотоэлементы Дорхан Photocell-Pro в Челябинске

  • Главная
  • Продукты
  • Автоматика ворот в Челябинске
  • org/ListItem»>Аксессуары для ворот и шлагбаумов в Челябинске
  • Фотоэлементы Дорхан Photocell-Pro в Челябинске

Гарантия качества
Весь товар сертифицирован

Широкая география
Широкая сеть представителей по всей России

Доставка в срок
Оперативная доставка и выгрузка товара

Описание

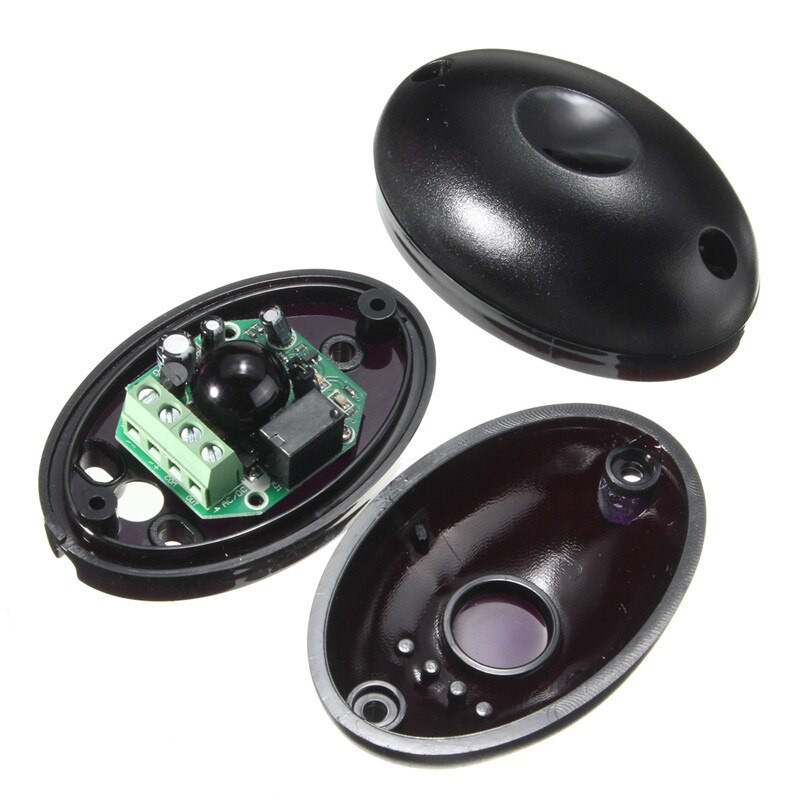

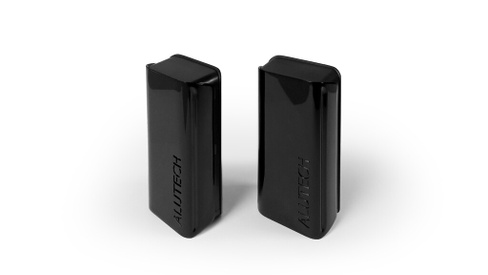

Фотоэлементы Photocell-W — устройство безопасности, состоящее из инфракрасного передатчика и приемника, которые устанавливаются в проем ворот. В случае пересечения инфракрасного луча в блок управления поступает сигнал о появлении препятствия в опасной зоне действия автоматической системы, и система вырабатывает реакцию, соответствующую установленной логике работы — остановка или реверс полотна ворот. Поворотная плата позволяет монтировать фотоэлемент на неровных поверхностях.

Характеристики

Диапазон рабочих температур

-20…+70

Класс защиты

180x180x170 мм

Ответы на вопросы

Общие вопросы

Как заказать товар/услугу?

Позвоните нашему менеджеру-консультанту по номеру или оставьте заявку в одной из форм на сайте. Вам обязательно перезвонят для уточнения деталей заказа.

Контакты


Дополнительные услуги

Поделиться

Назад к списку

Оптимальный выбор
Низкие цены
и широкий ассортимент

Широкая география
Широкая сеть представителей по всей России


Если ворота, то Альянс-Техно!

0

Корзина
Ваша корзина пуста

Исправить это просто: выберите в каталоге интересующий товар и нажмите кнопку «В корзину»

В каталог

Обзор | Фотоэлементы | Система обучения Adafruit

Обзор

Сохранить

Подписаться

Пожалуйста, войдите, чтобы подписаться на это руководство.

После входа в систему вы будете перенаправлены обратно к этому руководству и сможете подписаться на него.

Фотоэлементы — это датчики, позволяющие обнаруживать свет. Они маленькие, недорогие, маломощные, простые в использовании и не изнашиваются. По этой причине они часто появляются в игрушках, гаджетах и ​​бытовой технике. Их часто называют элементами CdS (они сделаны из сульфида кадмия), светозависимыми резисторами (LDR) и фоторезисторами.

Фотоэлементы в основном представляют собой резистор, который меняет свое сопротивление (в омах) в зависимости от того, сколько света падает на волнистую поверхность. Они очень дешевы, их легко найти во многих размерах и спецификациях, но они очень неточны. Каждый датчик фотоэлемента будет действовать немного иначе, чем другой, даже если они из одной партии. Вариации могут быть очень большими, 50% и выше! По этой причине их не следует использовать для определения точных уровней освещенности в люксах или милликанделах. Вместо этого вы можете ожидать, что сможете определить только основные изменения освещения.

Для большинства чувствительных к свету приложений, таких как «светло или темно на улице», «есть ли что-то перед датчиком (что блокирует свет)», «есть ли что-то, прерывающее лазерный луч» (датчики прерывания луча), или «на какой из нескольких датчиков падает больше всего света», фотоэлементы могут быть хорошим выбором!

Некоторые основные характеристики

Эти характеристики относятся к фотоэлементу в магазине Adafruit, который очень похож на PDV-P8001. Почти все фотоэлементы будут иметь немного разные характеристики, хотя все они в значительной степени работают одинаково. Если есть техническое описание, вам следует сослаться на него

  • Размер: Круглый, диаметр 5 мм (0,2″). (Для других фотоэлементов диаметр может достигать 12 мм!)
  • Цена: 1 доллар США в магазине Adafruit
  • Диапазон сопротивления: от 200 кОм (темнота) до 10 кОм (яркость 10 люкс)
  • Диапазон чувствительности: клеток CdS реагируют на свет с длиной волны от 400 нм (фиолетовый) до 600 нм (оранжевый) с пиком около 520 нм (зеленый).
  • Блок питания: почти любой до 100 В, потребляет в среднем менее 1 мА тока (зависит от напряжения источника питания)
  • Спецификация и еще Спецификация
  • Два указания по применению по использованию и по выбору фотоэлементов , где почти все эти графики взяты из

Проблемы, с которыми вы можете столкнуться при использовании нескольких датчиков

Если при добавлении дополнительных датчиков вы обнаружите, что показания не совпадают, это означает, что датчики мешают друг другу при переключении цепи аналогового считывания с одного контакта на другой. Вы можете исправить это, сделав два отложенных чтения и выбросив первое.

См. этот пост для получения дополнительной информации

Измерительный свет

Это руководство было впервые опубликовано 29 июля 2012 г. Оно было последним.
обновлено 26 июня 2012 г.

Эта страница (обзор) последний раз обновлялась 26 июня 2012 г.

Текстовый редактор на базе tinymce.

Фотоэлементы | Adafruit Learning System

С помощью CircuitPython и его встроенной поддержки аналогового ввода легко определить, сколько света видит фотоэлемент. Подключив фотоэлемент к аналоговому входу вашей платы, вы можете считать с него напряжение и увидеть, как оно меняется при изменении количества света, попадающего на датчик.

Сначала подключите фотоэлемент к плате, как показано на предыдущей странице для Arduino. Вы захотите установить тот же делитель напряжения со схемой резистора 10 кОм и подать выход на любой аналоговый вход на вашей плате (обратите внимание, что специальный метод считывания фотоэлементов без аналогового входа в настоящее время не поддерживается CircuitPython) .

Вот пример подключения фотоэлемента к Feather M0:

  • Плата 3,3В одна нога фотоэлемента (неважно на какой ноге). Обратите внимание, что вы хотите использовать напряжение с вашей платы, которое соответствует максимальному аналоговому входному напряжению. Для плат Feather это 3,3 В, но для других плат оно может быть выше или ниже — для уверенности обратитесь к документации на плату.
  • Резистор 10 кОм к другой ножке фотоэлемента.
  • Плата GND к другой ноге резистора 10 кОм .
  • Плата А1 (или любой другой аналоговый вход) на соединение фотоэлемента и резистора 10 кОм .

Затем подключитесь к последовательному REPL платы, чтобы получить приглашение CircuitPython >>> .

Теперь импортируйте модули board и Analogio , которые позволяют считывать аналоговый ввод. Обязательно прочтите руководство по аналоговому вводу-выводу CircuitPython, чтобы узнать больше об использовании аналоговых входов!

 импортная доска
import Analogio

Создайте аналоговый вход для вывода A1, подключенного к соединению фотоэлемента и резистора:

 фотоэлемент = аналог. AnalogIn(board.A1)

В этот момент вы можете прочитать свойство value, чтобы получить показания света, видимого фотоэлементом. Попробуйте:

 photocell.value

Попробуйте закрыть фотоэлемент рукой, чтобы блокировать свет, который он может видеть, и еще раз прочтите значение:

 photocell.value

Обратите внимание, что значение изменилось! Когда датчик видит меньше света, значение уменьшается. Чем больше света видит датчик, тем выше значение.

Вам может быть интересно, каков диапазон возможных значений? Оказывается, для аналогового ввода в CircuitPython максимальные значения находятся в диапазоне от 0 до 65535 (или максимальное 16-битное целое число без знака). Если вы направите очень яркий свет на фотоэлемент, вы можете увидеть значение около 65k, а если вы полностью заблокируете датчик, вы можете увидеть значение около 0.

Если вам интересно, вы также можете преобразовать это значение в напряжение. это выше или ниже в зависимости от того, сколько света попадает на датчик. Давайте создадим функцию для этого:

 по умолчанию аналоговое_напряжение (ацп.):
    вернуть adc.value / 65535 * adc.reference_voltage
вольты = аналоговое_напряжение (фотоэлемент)
print('Напряжение фотоэлемента: {0}V'.format(volts))

Круто! Обратите внимание, что напряжение увеличивается почти до 3,3 вольт по мере увеличения количества света, попадающего на фотоэлемент. Если вы закроете фотоэлемент и прочитаете напряжение, вы увидите, что оно падает около 0 вольт.

Вы можете использовать исходное значение или напряжение, чтобы проверить, сколько света попадает на фотоэлемент. Оба будут меняться пропорционально количеству света, попадающего на датчик.

Вот полная программа, которая считывает значение фотоэлемента и каждую секунду печатает значение и напряжение. Сохраните это как main.py на своей плате и откройте последовательный вывод, чтобы увидеть напечатанные значения. Попробуйте посветить на датчик или накрыть его, чтобы увидеть, как изменяются значение и напряжение!

 время импорта
импортная доска
импорт аналого
