Фотоэлектрические датчики | OMRON, Россия

Продукт	E3AS	E3Z	E3ZM	E3Z Лазерные	E3S-CL	E3JK	E3FA/E3FB	E3F1	E3FC	E3h3	E3T-C	E3T	E3ZM-C	E3ZR-C	E3ZM-B	E3Z-B	E3F_-B/-V	E3S-DB	E3NC	E3C-LDA_N	E3S-LS3	E3JM	EE-SX47/67	EE-SX95	EE-SX97	EE-SX77/87	EE-SPX_03	E3Z-G	F3W-D	F3W-E
Основная особенность	Spot and line laser beam Корпус из нержавеющей стали Надежные, точные, простые в эксплуатации Связь IO-Link Сертификация ECOLAB	Надежные, точные, простые в эксплуатации Связь IO-Link	Корпус из нержавеющей стали Сертификация ECOLAB	Малое пятно, яркий луч	Точное подавление фона в прочном корпусе	Многоцелевые датчики с питанием перем. /пост. током с большой дальностью обнаружения	Полный модельный ряд с прямыми и радиальными корпусами	Линейка стандартных моделей по привлекательной цене	Корпус из нержавеющей стали Сертификация ECOLAB	M8 или M12 размеру металлический корпус	датчик с пересечением лучей размером M5 (осевой или радиальный) и датчик диффузного отражения размером M6	3,5 мм плоский или профильный корпус и точечный светодиод высокой точности	Маслостойкий корпус из нержавеющей стали	Устойчивые датчики специальной конструкции для устойчивости к воздействию СОЖ	Оптическая система, оптимизированная для обнаружения объектов из прозрачных материалов или ПЭТ	Обнаружение объектов из стандартных прозрачных материалов	Оптическая система, оптимизированная для обнаружения объектов из прозрачных материалов	Высокая производительность на всех прозрачных объектах, Интеллектуальное обучение, определение узких зазоров	Прецизионная точка 0,1 мм, переменная точка, модели с отражением от рефлектора и диффузного отражения, подавление фона (BGS) с помощью датчика HDSR CMOS	высокая точность регулируемая оптическая ось регулируемый диаметр луча	Широкий луч	Датчики с питанием от переменного/постоянного тока, релейным выводом и таймером	Фотомикродатчик в вильчатом пластмассовом корпусе	Высокочастотный фотомикродатчик в компактном корпусе	Миниатюрный фотомикродатчик, пластмассовый корпус	Тонкий фотомикродатчик в пластмассовом корпусе	Фотомикродатчик в пластмассовом корпусе	Пластмассовый корпус, 1 или 2 оптические оси	Для систем ручной комплектации с различными деталями. Возможность подключения внешней индикации.	Идеальны для систем ручной комплектации с мелкими деталями
На пересечение луча < 1 м () 1 — 10 м () 11 — 20 м () 21 — 30 м () 31 — 40 м () > 50 м ()	—	15 м 30 м	15 м	60 м	—	40 м	20 м	15 м	20 м	2 м 4 м	1 м	1 м 2 м	20 м	30 м	—	—	—	—	—	—	—	10 м	5 мм (ширина просвета)	5 мм (ширина просвета)	5 мм (ширина просвета)	5 мм (ширина просвета)	13 мм (ширина просвета)	25 мм	1 м 3 м	3 м 30 мм
Рефлекторные с функцией M.S.R. < 1 м () 1 — 5 м () 6 — 10 м () 10 — 15 м ()	—	4 м	4 м	15 м	—	7 м	4 м	3 м	4 м	2 м	—	—	4 м	2,5 m	500 мм	500 мм 2 м	2 м	4,5 м	8 м	7 м	—	4 м	—	—	—	—	—	—	—	—
Диффузного отражения < 1 м () 1 — 2 м () 2,1 — 3 м ()	—	100 мм 1 м	1 м	—	—	2,5 м	1 м	300 мм	1 м	300 мм	50 мм	30 мм	1 м	500 mm	—	—	—	—	1,2 м	1 м	60 мм	700 мм	—	—	—	—	—	—	—	—
Диффузного отражения с подавлением заднего фона (BGS) < 100 мм () 100 — 500 мм ()	80 мм 150 mm 200 мм 500 мм	80 мм 200 мм	100 мм 200 мм	300 мм	500 мм	—	200 мм	—	200 мм	—	—	30 мм	200 мм	—	—	—	50 мм	—	250 мм	—	—	—	—	—	—	—	—	—	—	—
Diffuse (TOF) 1 м () 1,5 м ()	1 м 1,5 м	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
Продукт	E3AS	E3Z	E3ZM	E3Z Лазерные	E3S-CL	E3JK	E3FA/E3FB	E3F1	E3FC	E3h3	E3T-C	E3T	E3ZM-C	E3ZR-C	E3ZM-B	E3Z-B	E3F_-B/-V	E3S-DB	E3NC	E3C-LDA_N	E3S-LS3	E3JM	EE-SX47/67	EE-SX95	EE-SX97	EE-SX77/87	EE-SPX_03	E3Z-G	F3W-D	F3W-E

Датчик движения для включения света

Свет на протяжении всей жизни человека занимает одно из самых главных в жизни мест. Если вспомнить первобытное общество, то уже тогда после добычи огня, людям удалось стать в жестокой борьбе за существование на уровень выше. Благодаря существующим на сегодняшний день высоким технологиям используя, например уличные датчики можно добиться в доме повышенного комфорта.

Краткое содержимое статьи:

Что представляет собой датчик движения?

По сути, любые современные модели датчиков движения – это электрические волноискатели, которые фиксируют любое перемещение в зоне, которая входит в его активность. После того, как прибор осуществил фиксацию перемещения предмета, автоматически включается свет.

Проще говоря, как только объект попадает в область реагирования, начинает работу специальная сенсорная система, передающая все необходимые данные к механизму, к которому была подключена. Конструкция абсолютно безопасна и при этом дает возможность заметно сэкономить денежные средства на электроэнергии.

Просматривая фото датчиков движения для включения света несложно заметить: для различных условий сегодня предусмотрены самые различные устройства в строгой зависимости в первую очередь от класса (степени) их защиты.

Показатель демонстрирует, насколько в будущем будет устойчив материал корпуса приобретенного устройства к различного рода механическим воздействиям, а также нежелательной пыли, влаге и, дает понять, сможет ли в случае необходимости он функционировать даже под градом, ливнем и снегопадом.

Самые лучшие датчики таких классов, как IP 20, 40, 41, 44, 54 и 55.

Виды датчиков

IP 20. Такой прибор без проблем работает исключительно в полностью закрытом, обязательно сухом помещении. При этом есть высокая вероятность сбоя в деятельности в случае попадания даже на внешнюю часть корпуса влаги.

IP 40. Устройство данного класса защиты будет исправно даже в случае попадания на него небольших частичек в диаметре около 1мм или песка, однако абсолютно не защищен, как и вышеназванные модели от влаги.

IP 41. Для этого датчика никакой угрозы абсолютно не представляет влага ни в каком виде, так что даже если во время использования датчика, на его корпус по каким-либо причинам попадут, например, капли конденсата, то его эксплуатация сможет продолжаться без перерывов.

IP 44. Такие датчики можно использовать в комнатах с высокой влажностью, и даже на улице, поскольку у них есть защита от брызг, соответственно никакой дождь им не страшен.

IP 54. Данная степень защиты демонстрирует, что корпус полностью защищен как от брызг, так и от любой пыли, которая оседает. То есть даже в том случае, когда по каким-либо причинам пыль окажется внутри корпуса датчика, он продолжит осуществлять свои функции.

IP 55. Особенность работы прибора с такой степенью защиты заключается в том, что кроме высокой защищенности от влаги, здесь даже в принципе допустимы различные направленные струи прямо на установленный датчик.

После того, как вы определитесь с тем, насколько защищенный выключатель света с датчиком вам необходим, можно переходить к выбору мощности, которую впоследствии при работе будет коммутировать приобретенный прибор.

Одно дело, когда необходимо включение небольшого светодиодного прожектора, не отличающего высокой мощностью и уже совсем другое дело, когда вы нуждаетесь в коммутации достаточно большой системы освещения огромного производственного цеха.

Выбрать подходящую модель по всем параметрам будет особенно просто, если заранее узнать у специалистов в магазине мощность оборудования и их рекомендации относительно конкретных моделей. Как правило, пределы коммутируемой мощности для большинства устройств такого вида варьируются от 60 примерно до 2200 Вт.

Имейте в виду, что датчик инфракрасного типа выполняет фиксацию теплового излучения. Поэтому он не сможет сработать в случае, если в зоне его непосредственного контроля будут обнаружены какие-либо преграды, вроде прозрачного стекла или иной конструкции, создающей устойчивую мертвую зону.

Именно это чаще всего становится главной причиной установки нескольких датчиков, расположенных в различных частях выбранной территории, нуждающейся в освещении.

Также важный момент, который необходимо учесть решив приобрести фонарь с датчиком движения будет заключаться в учете угла обзора вашего прибора, и конечно радиуса его непосредственного действия.

Стандартный угол такого обзора для любого потолочного прибора равен 360 градусам. То есть датчик с меньшим углом обзора в привычные для многих 180 градусов определенно уменьшит объем подконтрольной площади ровно в два раза.

Большинство датчиков с меньшим углом обзора устанавливаются на любую стену и используются для последующей фиксации момента выхода/входа в комнату.

Каким образом работает датчик движения?

Сегодня существует огромное число различных устройств движения. Большинство из них работают по следующему принципу: как только на площади воздействия датчика будут замечены запрограммированные заранее действия, практически мгновенно обнаружитель запустит в работу реле и в дальнейшем передаст к датчику включения света электричество прямо по цепи.

Активность датчика при этом задается вручную. Это может быть как десять секунд, так и пять, и двадцать минут. В том случае, если в комнате не будет замечено абсолютно никакого движения – он автоматически выключится. Кроме того, прямо в настройках самостоятельно можно достаточно легко выбрать степень освещенности.

Во время выбора установки стоит сразу подумать о ее размещении. В дальнейшем как раз от этого будет зависеть и вид устройства и используемые схемы подключения датчиков. Например, пока кто-либо не войдет в комнату, инфракрасный аппарат однозначно не среагирует ни при каких обстоятельствах.

Если вы хотите, чтобы свет включался только во время открывания двери, то в таком случае лучше всего выбрать прибор ультразвукового типа.

Продумывая такой вопрос, как какую лампу выбрать, стоит обязательно учесть все правила работы датчика и изучить каждый пункт руководства. Строго запрещается по собственному желанию выбрать угол для обзора и соответственно место в том случае, если в прилагаемой инструкции по эксплуатации были четко прописаны рекомендуемые границы.

Процесс установки механизма достаточно легкий – существует две простые схемы со стандартной подачей 220 В с выключателем и соответственно без него. Правда существует ряд нюансов, на которые стоит обязательно обратить внимание.

Во-первых, лучшее заранее у человека, разбирающегося в различных моделях устройств, узнать, как именно подключается датчик движения.

Во-вторых, во время выбора прибора заранее стоит уточнить, какая дальность распространения с учетом площади вашего помещения и сколько необходимо будет вольт.

В-третьих, больше всего сил вы затратите во время анализа именно расположения датчика.

В завершение стоит отметить, что важно закрепить за датчиком конкретной место и обязательно отдельный выключатель. Это в первую очередь необходимо для того, чтобы впоследствии в экстренной ситуации всегда можно было отключить быстро систему.

Фото датчика движения для включения света

Сохраните статью себе на страницу:

Пост опубликован: 31.10

Присоединяйтесь к обсуждению:

Scroll UpAdblock
detector

Обзор фотоэлектрических датчиков | Промышленная автоматизация OMRON

Что такое фотоэлектрический датчик?

Фотоэлектрические датчики обнаруживают объекты, изменения состояния поверхности и другие объекты с помощью различных оптических свойств.
Фотоэлектрический датчик состоит в основном из излучателя для излучения света и приемника для приема света. Когда излучаемый свет прерывается или отражается чувствительным объектом, количество света, попадающего на приемник, меняется. Приемник обнаруживает это изменение и преобразует его в электрический выходной сигнал. Источником света для большинства фотоэлектрических датчиков является инфракрасный или видимый свет (обычно красный или зеленый/синий для определения цветов).
Фотоэлектрические датчики классифицируются, как показано на рисунке ниже. (См. Классификацию.)

Датчики на пересечение луча

Датчики обратного отражения

Датчики диффузного отражения

• Верх страницы

Особенности

1. Большое расстояние обнаружения

A Датчик на пересечение луча, например, может обнаруживать объекты на расстоянии более 10 м. Это невозможно с магнитными, ультразвуковыми или другими методами зондирования.

2. Практически нет ограничений на объекты обнаружения

Эти датчики работают по тому принципу, что объект прерывает или отражает свет, поэтому они не ограничены, как датчики приближения, обнаружением металлических объектов. Это означает, что их можно использовать для обнаружения практически любого объекта, включая стекло, пластик, дерево и жидкость.

3. Быстрое время отклика

Время отклика чрезвычайно мало, поскольку свет распространяется с высокой скоростью, а датчик не выполняет никаких механических операций, поскольку все схемы состоят из электронных компонентов.

4. Высокое разрешение

Невероятно высокое разрешение, достигнутое с помощью этих датчиков, является результатом передовых технологий проектирования, которые позволили получить очень маленький точечный луч и уникальную оптическую систему для приема света. Эти разработки позволяют обнаруживать очень маленькие объекты, а также точно определять положение.

5. Бесконтактный датчик

Вероятность повреждения чувствительных объектов или датчиков мала, поскольку объекты можно обнаружить без физического контакта.
Это гарантирует долгие годы службы сенсора.

6. Идентификация цвета

Скорость, с которой объект отражает или поглощает свет, зависит как от длины волны излучаемого света, так и от цвета объекта. Это свойство можно использовать для обнаружения цветов.

7. Простая регулировка

Расположение луча на объекте упрощается с моделями, излучающими видимый свет, потому что луч виден.

• Верх страницы

Принципы работы

(1) Свойства света

Прямолинейное распространение

Когда свет проходит через воздух или воду, он всегда движется по прямой. Прорезь на внешней стороне датчика на пересечение луча, которая используется для обнаружения мелких объектов, является примером того, как этот принцип применяется на практике.

Преломление

Преломление — это явление отклонения света при прохождении под углом через границу между двумя средами с разными показателями преломления.

Отражение
(обычное отражение, обратное отражение, диффузное отражение)

Плоская поверхность, такая как стекло или зеркало, отражает свет под углом, равным углу падения света. Такой вид отражения называется регулярным отражением. Угловой куб использует этот принцип, располагая три плоские поверхности перпендикулярно друг другу. Свет, излучаемый в направлении углового куба, неоднократно распространяется в виде регулярных отражений, и отраженный свет в конечном итоге движется прямо обратно к излучаемому свету. Это называется ретрорефлексией.
Большинство ретрорефлекторов состоят из угловых кубов размером в несколько квадратных миллиметров, расположенных в точной конфигурации.
Матовые поверхности, такие как белая бумага, отражают свет во всех направлениях. Это рассеяние света называется диффузным отражением.
Этот принцип является методом обнаружения, используемым датчиками диффузного отражения.

Поляризация света

Свет можно представить в виде волны, которая колеблется горизонтально и вертикально. Фотоэлектрические датчики почти всегда используют светодиоды в качестве источника света. Свет, излучаемый светодиодами, колеблется в вертикальном и горизонтальном направлениях и называется неполяризованным светом. Существуют оптические фильтры, ограничивающие колебания неполяризованного света только в одном направлении. Они известны как поляризационные фильтры. Свет от светодиода, проходящий через поляризационный фильтр, колеблется только в одном направлении и называется поляризованным светом (точнее, линейно поляризованным светом). Поляризованный свет, колеблющийся в одном направлении (скажем, в вертикальном направлении), не может пройти через поляризационный фильтр, ограничивающий колебания в перпендикулярном направлении (например, в горизонтальном направлении). На этом принципе работает функция MSR для датчиков с обратным отражением и дополнительный фильтр защиты от взаимных помех для датчиков на пересечение луча.

(2) Источники света

Light Generation
Свет с импульсной модуляцией

В большинстве фотоэлектрических датчиков используется импульсно-модулированный свет, который в основном испускает свет повторно через фиксированные интервалы времени.
Они могут ощущать объекты, расположенные на некотором расстоянии, потому что с помощью этой системы легко устраняются эффекты внешних световых помех. В моделях, оснащенных защитой от взаимных помех, цикл излучения варьируется в заданном диапазоне для работы с когерентным светом и внешними световыми помехами.

Немодулированный свет

Немодулированный свет представляет собой непрерывный луч света определенной интенсивности, который используется с определенными типами датчиков, такими как датчики меток. Хотя эти датчики имеют быстрое время отклика, их недостатки включают короткое расстояние срабатывания и восприимчивость к внешним световым помехам.

Цвет и тип источника света

(3) Триангуляция

Датчики с регулируемым расстоянием обычно работают по принципу триангуляции. Этот принцип иллюстрируется следующей диаграммой.
Свет от Излучателя падает на чувствительный объект и отражает рассеянный свет. Линза приемника концентрирует отраженный свет на детекторе положения (полупроводник, который выдает сигнал в зависимости от того, где на него падает свет). Когда воспринимающий объект находится в точке А рядом с оптической системой, свет концентрируется в точке а на детекторе положения. Когда воспринимающий объект находится в точке B вдали от оптической системы, свет концентрируется в точке b на датчике положения.

• Верх страницы

Классификация

(1) Классификация по методу обнаружения

1. Датчики на пересечение луча
Метод обнаружения

Излучатель и приемник устанавливаются напротив друг друга, чтобы свет от излучателя мог попасть в приемник. Когда чувствительный объект, проходящий между излучателем и приемником, прерывает испускаемый свет, это уменьшает количество света, попадающего в приемник. Это уменьшение интенсивности света используется для обнаружения объекта.

Метод обнаружения идентичен методу датчиков на пересечение луча, а некоторые модели, называемые щелевыми датчиками, имеют встроенные излучатель и приемник.

Особенности

Стабильная работа и большие расстояния срабатывания от нескольких сантиметров до нескольких десятков метров.

На положение обнаружения не влияют изменения траектории объекта обнаружения.

На работу не сильно влияет блеск, цвет или наклон объекта.

2. Датчики диффузного отражения

Метод обнаружения

Излучатель и приемник установлены в одном корпусе, и свет обычно не возвращается к приемнику. Когда свет от излучателя попадает на чувствительный объект, объект отражает свет, и он попадает в приемник, где интенсивность света увеличивается. Это увеличение интенсивности света используется для обнаружения объекта.

Особенности

Расстояние срабатывания от нескольких сантиметров до нескольких метров.

Простая регулировка монтажа.

Интенсивность отраженного света, стабильность работы и расстояние обнаружения зависят от условий (например, цвета и гладкости) на поверхности объекта обнаружения.

3. Датчики обратного отражения

Метод обнаружения

Излучатель и приемник установлены в одном корпусе, и свет от излучателя обычно отражается обратно в приемник с помощью отражателя, установленного на противоположной стороне. Когда чувствительный объект прерывает свет, он уменьшает количество получаемого света. Это уменьшение интенсивности света используется для обнаружения объекта.

Особенности

Расстояние срабатывания от нескольких сантиметров до нескольких метров.

Простая регулировка проводки и оптической оси (экономия труда).

На работу не сильно влияет цвет или угол расположения чувствительных объектов.

Свет проходит через чувствительный объект дважды, что делает эти датчики подходящими для обнаружения прозрачных объектов.

Чувствительные объекты с зеркальной отделкой могут быть не обнаружены, потому что количество света, отраженного обратно к приемнику от таких блестящих поверхностей, создает впечатление отсутствия воспринимающего объекта. Эту проблему можно решить с помощью функции MSR.

Рефлекторные Датчики имеют мертвую зону на близких расстояниях.

4. Датчики с регулировкой расстояния

Метод обнаружения

Приемник в датчике представляет собой двухкомпонентный фотодиод или датчик положения. Свет, отраженный от чувствительного объекта, концентрируется на приемнике. Зондирование основано на принципе триангуляции, который гласит, что место концентрации луча зависит от расстояния до воспринимаемого объекта.
На следующем рисунке показана система обнаружения, в которой используется двухкомпонентный фотодиод. Ближайший к корпусу конец фотодиода называется N (ближним) концом, а другой конец называется F (дальним) концом. Когда чувствительный объект достигает заданного положения, отраженный свет концентрируется посередине между концом N и концом F, и фотодиоды на обоих концах получают одинаковое количество света. Если воспринимающий объект находится ближе к датчику, то отраженный свет концентрируется на N-конце. И наоборот, отраженный свет концентрируется на F-конце, когда воспринимаемый объект находится дальше заданного расстояния. Датчик вычисляет разницу между интенсивностью света на концах N и F, чтобы определить положение чувствительного объекта.

Особенности

Работа не сильно зависит от состояния поверхности или цвета объекта обнаружения.

Фон не сильно влияет на работу.

BGS (подавление фона) и FGS (подавление переднего плана)

При использовании E3Z-LS61, E3Z-LS66, E3Z-LS81 или E3Z-LS86 выберите функцию BGS или FGS для обнаружения объектов на конвейерной ленте.
Функция BGS предотвращает обнаружение любого фонового объекта (например, конвейера) за пределами установленного расстояния.
Функция FGS предотвращает обнаружение объектов, находящихся ближе, чем установленное расстояние, или объектов, отражающих меньше заданного количества света для приемника.
К объектам, отражающим меньше указанного количества света, относятся следующие:
(1) Объекты с чрезвычайно низким коэффициентом отражения и объекты темнее черной бумаги.
(2) Такие объекты, как зеркала, возвращающие практически весь свет обратно к Излучателю.
(3) Неровные, глянцевые поверхности, которые отражают много света, но рассеивают свет в случайных направлениях.
Отраженный свет может на мгновение вернуться к приемнику для пункта (3) из-за обнаружения движения объекта. В этом случае может потребоваться использование таймера задержки выключения или других средств для предотвращения дребезга.

Особенности

Могут обнаруживаться небольшие различия в высоте (BGS и FGS).

Эффекты восприятия цвета объекта сведены к минимуму (BGS и FGS).

Эффекты фоновых объектов сведены к минимуму (BGS).

Неровности объекта обнаружения могут повлиять на работу (BGS и FGS).

5. Датчики ограниченного отражения

Метод обнаружения

Так же, как и датчики с диффузным отражением, датчики с ограниченным отражением принимают свет, отраженный от объекта обнаружения, для его обнаружения. Оптическая система ограничивает область излучения и приема света, поэтому могут быть обнаружены только объекты, находящиеся на определенном расстоянии (область, в которой излучение и прием света перекрываются) от Датчика. На рисунке справа чувствительный объект в точке (A) может быть обнаружен, а объект в точке (B) — нет.

Пример

Особенности

Могут обнаруживаться небольшие различия в высоте.

Расстояние от Датчика может быть ограничено для обнаружения только объектов в определенной области.

На работу не сильно влияет распознавание цветов объектов.

На работу сильно влияет глянцевитость или наклон воспринимаемого объекта.

(2) Точки выбора методом обнаружения

Контрольные точки для датчиков пересечения луча и датчиков отраженного света

Объект обнаружения

(1) Размер и форма (вертикальная x горизонтальная x высота)
(2) Прозрачность (непрозрачная, полупрозрачная, прозрачная)
(3) Скорость V (м/с или единиц/мин)

Датчик

(1) Расстояние срабатывания (L)
(2) Ограничения по размеру и форме
    a) Датчик
    b) Световозвращатель (для световозвращающих датчиков)
(3) Необходимость установки рядом друг с другом
    a) Количество блоков
    b) Шаг установки
    c) Необходимость установки в шахматном порядке
(4) Ограничения по установке (под углом и др. )

Окружающая среда

(1) Температура окружающей среды
(2) Наличие брызг воды, масла или химикатов
(3) Прочее

Контрольные точки для датчиков диффузного отражения, датчиков с регулируемым расстоянием и датчиков ограниченного отражения

Объект обнаружения

(1) Размер и форма (вертикальная x горизонтальная x высота)
(2) Цвет
(3) Материал (сталь, нержавеющая сталь, дерево, бумага и т. д.)
(4) Состояние поверхности (текстурированная или глянцевая)
( 5) Скорость V (м/с или единиц/мин)

Датчик

(1) Расстояние срабатывания (расстояние до детали) (L)
(2) Ограничения по размеру и форме
(3) Необходимость установки рядом
    a) Количество единиц
    b) Монтажный шаг
(4) Ограничения по монтажу (наклон и т. д.)

Фон

Фон
(1) Цвет
(2) Материал (сталь, нержавеющая сталь, дерево, бумага и т. д.)
(3) Состояние поверхности (текстурированная, глянцевая и т. д.)

Окружающая среда

(1) Температура окружающей среды
(2) Наличие брызг воды, масла или химикатов
(3) Прочее

(3) Классификация по конфигурации

Фотоэлектрические датчики обычно состоят из излучателя, приемника, усилителя, контроллера и источника питания. Они классифицируются, как показано ниже, в зависимости от конфигурации компонентов.

1. Датчики с отдельными усилителями

Датчики на пересечение луча имеют отдельные излучатель и приемник, а датчики на отражение имеют встроенные излучатель и приемник. Усилитель и контроллер размещены в одном блоке усилителя.

Особенности

Компактный размер, так как интегрированный излучатель-приемник состоит просто из излучателя, приемника и оптической системы.

Чувствительность можно регулировать дистанционно, если излучатель и приемник установлены в узком пространстве.

Сигнальный провод от блока усилителя к излучателю и приемнику чувствителен к шуму.

Типовые модели (усилители): E3NC, E3C-LDA и E3C

2. Датчики встроенного усилителя

В эти датчики встроено все, кроме источника питания. (Датчики на пересечение луча делятся на излучатель, состоящий исключительно из излучателя, и приемник, состоящий из приемника, усилителя и контроллера.) Блок питания представляет собой автономный блок.

Особенности

Приемник, усилитель и контроллер объединены воедино, что устраняет необходимость в проводке слабого сигнала. Это делает датчик менее восприимчивым к шуму.

Требует меньше проводки, чем датчики с отдельными усилителями.

Хотя эти датчики, как правило, больше, чем датчики с отдельными усилителями, датчики с нерегулируемой чувствительностью такие же маленькие.

Типовые модели: E3Z, E3T и E3S-C

3. Датчики со встроенными источниками питания

Источник питания, излучатель и приемник установлены в одном корпусе с этими датчиками.

Особенности

Датчики могут быть подключены непосредственно к коммерческому источнику питания, чтобы обеспечить большой контрольный выход непосредственно от приемника.

Эти датчики намного больше, чем датчики других конфигураций, поскольку излучатель и приемник содержат дополнительные компоненты, такие как силовые трансформаторы.

Типовые модели: E3G-M, E3JK и E3JM

4. Зондовые датчики

Зональный датчик представляет собой датчик на пересечение луча, который состоит из пары излучателя и приемника с несколькими лучами. Выберите ширину срабатывания датчика в соответствии с приложением.

Особенности

Зональные датчики могут обнаруживать большие площади.

Эти датчики идеально подходят для систем захвата мелких деталей.

Типовые модели: F3W-E и F3W-D

• Скачать PDF (1900 КБ)

Что такое фотоэлектрический датчик? | Основы датчиков: вводное руководство по датчикам

Датчики

бывают самые разные, и у каждого типа есть сильные и слабые стороны. В этом разделе подробно рассматриваются фотоэлектрические датчики.

Контур

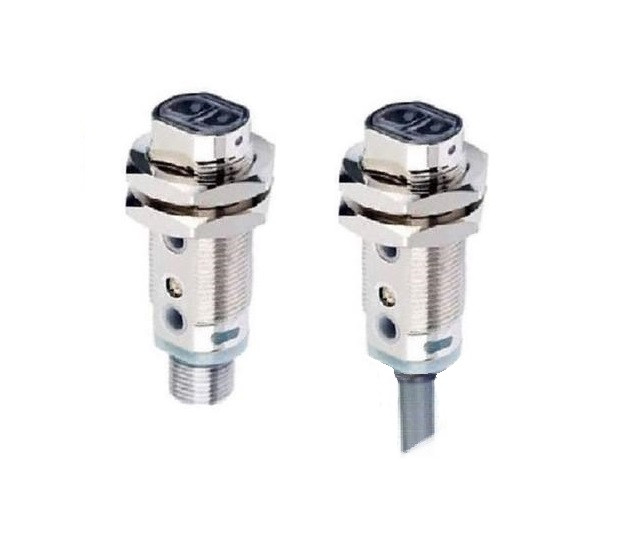

Фотоэлектрический датчик испускает световой луч (видимый или инфракрасный) от своего светоизлучающего элемента. Фотоэлектрический датчик отражательного типа используется для обнаружения светового луча, отраженного от цели. Датчик сквозного луча используется для измерения изменения света величина, вызванная пересечением мишенью оптической оси.

Основные и основные типы

Луч света испускается светоизлучающим элементом и принимается светоприемным элементом.
