2. Физические и химические свойства SF6
2.1. Физические свойства
SF6 — один из самых тяжелых известных газов (см. рис. 2). Его плотность при 20°C и 0,1 МПа (т.е. при давлении, равном одной атмосфере) равна 6,139 кг/м³, почти в пять раз выше, чем у воздуха. Его молекулярная масса составляет 146,06. Он является бесцветным и не имеет запаха. SF6 может находиться в жидком состоянии только при повышенном давлении.

Плотность	6,14 кг/м3
Теплопроводность	0,0136 Вт/м K1
Критическая точка:
* Температура	45,55 °C
* Плотность	730 кг/м3
* Давление	3,78 МПа
Скорость распространения звука	136 м/с
Показатель преломления	1,000783
Теплота образования	-1221,66 кДж/моль
Удельная теплоёмкость	96,6 Дж/моль-K

Табл. 2: Основные физические свойства SF6 при атмосферном давлении и температуре 25 °C
Уравнение состояния
Газ гексафторида серы, имеющий уравнение состояния по типу Битти-Бриджмена, до температуры, приблизительно равной 1200 °K, ведет себя как идеальный газ: pv2 = R T (v + b) — a, где: p = давление (Па) v = объем (м³/моль)
R = константа идеального газа (8,3143 Дж/моль-К) T = температура Кельвина (K) a = 15,78 x 10-6 (1 — 0,1062 x 10-3 v-1) b = 0,366 x 10-3 (1 — 0,1236 x 10-3 v-1)

Зависимость давления от температуры

Рис. 3: Кривая давления пара и линии эквивалентной плотности элегаза

Зависимость давления от температуры линейная и относительно небольшая, в диапазоне рабочих температур от -25 до +50 °C (см. рис. 3).
Удельная теплоёмкость
Объемная удельная теплоёмкость SF6 в 3,7 раз больше, чем у воздуха. Это имеет важные последствия для уменьшения эффектов нагрева в электрическом оборудовании.
Теплопроводность

Рис. 4: Теплопроводность SF6 и азота

Рис. 6: Напряжение пробоя как функция давления для неоднородного электрического поля

Теплопроводность SF6 ниже, чем у воздуха, но его полная теплоотдача, в особенности, если учитывается конвекция, очень хорошая, как водорода и гелия, и выше, чем у воздуха. При высоких температурах кривая теплопроводности SF6 (см. рис. 4) демонстрирует одно из исключительных качеств этого газа, которое позволяет использовать его для гашения дуги путем теплопередачи. Пик теплопроводности соответствует температуре распада молекулы SF6 при 2100 — 2500 °K. В процессе распада поглощается значительное количество теплоты, испускаемой при преобразовании молекул на периферии дуги, ускоряя теплообмен между горячими и более прохладными областями.
Электрические свойства
Превосходные диэлектрические свойства SF6 происходят вследствие электроотрицательного типа его молекулы. Газ имеет явную тенденцию к захвату свободных электронов, образуя малоподвижные тяжелые ионы, вследствие чего развитие электронных лавин становится очень трудным.

Произведение pd : p: давление (МПа)

d: расстояние между электродами (10-3 м)
Рис. 5: Напряжение пробоя как функция произведения pd между двумя сферами диаметром 5 см



Диэлектрическая прочность SF6 приблизительно в 2,5 раз выше, чем у воздуха при тех же условиях. Преимущество SF6 как диэлектрика по сравнению с азотом хорошо заметно на кривой (см. рис. 5).
Для неоднородных полей (см. рис. 6) максимальное напряжение пробоя получается при давлении приблизительно равном 0,2 МПа.

Вследствие низкой температуры распада и высокой энергии распада SF6 является идеальным газом для гашения дуги.
Когда электрическая дуга охлаждается в SF6, она остается проводящей до относительно низкой температуры, таким образом, минимизируя прерывание тока перед переходом через ноль, и тем самым, избегая высоких перенапряжений. На рис. 7 приведены основные электрические характеристики SF6.
Звуковые характеристики

Табл.7: Основные электрические характеристики SF6

Скорость звука в SF6 в три раза меньше скорости звука в воздухе, вследствие чего SF6 является хорошим акустическим изолятором.

2.2. Химические свойства

Гексафторид серы полностью удовлетворяет требованиям к валентности молекулы серы. Его молекулярная структура представлена восьмигранником с молекулами фтора на каждой вершине. Эффективный диаметр столкновения молекулы SF6 — 4,77 Е. Шесть связей являются ковалентными, что объясняет исключительную стабильность этого соединения.
SF6 можно нагреть без его распада

до 500°C в отсутствии каталитических металлов.
SF6 не воспламеняется.

Водород, хлор и кислород не оказывают никакого воздействия на этот газ.
SF6 не растворяется в воде.

Кислоты не оказывают никакого воздействия на этот газ.
В чистом состоянии SF6 нетоксичен, что регулярно подтверждается на новом газе перед его поставкой. Для проверки мышей помещают на 24 часа в атмосферу, состоящую на 80% из SF6 и на 20% — из кислорода (биологическое исследование, рекомендованное Международной электротехнической комиссией МЭК 376).
Продукты разложения дуги
В электрической дуге температура может достигать 15000 °K, и малая часть SF6 при этом распадается. Продукты распада формируются при следующих условиях:

электрическая дуга, сформированная при расхождении контактов, обычно состоящих из сплавов на основе вольфрама, меди и никеля, содержащих остаточные количества кислорода и водорода;
такие примеси в SF6, как воздух, CF4 и водяной пар;

изолирующие компоненты, включающие пластмассы на основе углерода, водорода и диоксида кремния;
другие металлические или неметаллические материалы, из которых произведено оборудование.

Вышесказанное объясняет, почему твердые и газообразные продукты распада содержат (помимо фтора и серы) такие элементы как углерод, кремний, кислород, водород, вольфрам, медь и т.д. Принципиальные газообразные побочные продукты, идентифицированные в лабораториях, исследующих данный вопрос, объединяющие хроматографию газовой фазы с масс-спектрометрией, следующие:
фтористоводородная кислота — HF;

диоксид углерода — CO2;
диоксид серы — SO2;

тетрафторид углерода — CF4;
тетрафторид кремния — SiF4;

фторид тионила — SOF2;
фторид двуокиси серы — SO2F2;

дисерный декафторид — SF4;
тетрафторид серы — S2F10.

Некоторые из этих побочных продуктов могут быть токсичными, но большинство из них очень легко адсорбируется такими материалами как активированный оксид алюминия или молекулярные сетки. Некоторые побочные продукты также образуются в чрезвычайно малых количествах (S2F10).
Если адсорбент (молекулярная сетка или активированный оксид алюминия) присутствует в оборудовании в достаточном количестве, то уровень коррозии из-за продуктов распада SF6 (фтористоводородной кислоты, в частности) является очень невысоким, а то и вообще незначительным. Причина этого в том, что адсорбенты действуют настолько быстро и эффективно, что коррозийные газы не успевают реагировать с другими присутствующими материалами.

Однако, чтобы избежать любого риска, компания Merlin Gerin запретила использование некоторых материалов и составляющих с признаками распада, после длительных испытаний с высоким уровнем загрязнения при отсутствии адсорбентов.
Анализ газа, взятого из оборудования
Многочисленные аспекты можно изучить, проведя анализ газа и его продуктов распада. Здесь мы рассмотрим только влияние адсорбентов, а именно молекулярной сетки. На хроматограмме а на рис. 8 показаны результаты анализа газа, взятого с опытного контакта без использования какого-либо адсорбента. На хроматограмме b на рис. 8 показаны результаты анализа газа, взятого с такого же контакта, подвергнутого таким же электрическим воздействиям, но с использованием молекулярной сетки. Таблица на рис. 9 позволяет сравнить количества газообразных продуктов распада для этих двух случаев. Эффективность применения адсорбента очевидна.

a — Хроматограмма без адсорбента

b — Хроматограмма с адсорбентом (молекулярной сеткой)

Рис. 8: Анализ газов, взятых из оборудования
Санитарно-гигиенические характеристики чистого SF6
Чистый SF6 нетоксичен и биологически нейтрален. Испытания, проведенные на животных, показали, что при наличии элегаза в концентрации до 80% и 20% кислорода неблагоприятные эффекты отсутствуют.

Газ	Без адсорбента (%)	С адсорбентом (молекулярной сеткой) (%)
Air	0,17	0,03
CF4	2,83	2,80
SiF4	2,88	0,25
CO2	0,24	—
SF6	остаток	остаток
SO2F2	0,12	—
SOF2	3,95	небольшое кол-во
h3O + HF	0,20	0,05
SO2	2,90	небольшое кол-во

Табл. 9: Результаты анализа SFB в выключателях с использованием молекулярной сетки и без нее
Несмотря на то, что вдыхаемый воздух может содержать высокую концентрацию SF6, на здоровье какие-либо вредные эффекты не влияют. Максимальная концентрация газа в производственных помещениях, где рабочие находятся до восьми часов в день пять раз в неделю, не должна превышать 1000 ppmv (6000 мг/м³). Данное предельное пороговое значение (TLV) обычно используется для безопасных газов, обычно не присутствующих в атмосфере. Чистый SF6 не оказывает какого-либо вредного воздействия на окружающую среду, мутагенного или канцерогенного влияния на здоровье (ни на ДНК, ни на эпигенез).
Поэтому при работе с новым SF6 достаточно принять процедуры, гарантирующие, что указанная максимальная концентрация не превышена. Вследствие производственного процесса, серийно выпускаемый SF6 не совершенно чист. Разрешенные уровни примесей установлены в стандарте Международной электротехнической комиссии МЭК 376. Они показаны на табл. 10.

Примесь	Макс. допустимое кол-во
CF4	500 ppm (вес.)
O2, n2	500 ppm (вес.)
Вода	15 ppm (вес.)
HF	0,3 ppm (вес.)
Гидролизный фторид	1,0 ppm (вес.), выражено в HF

Табл. 10: Максимальный допустимый уровень примесей в новом SFe
Оценка риска здоровью, оказываемого SF6 при горении дуги
Уровень риска здоровью, оказываемого используемым SF6, зависит от ряда факторов:

степени распада SF6 и типов присутствующих продуктов распада;
растворения используемого SF6 в окружающей среде;

времени, в течение которого человек находится в среде, содержащей использованный SF6.
Определение TLV — предельного порогового значения
Потенциально токсичным газам присваивается величина, известная как TLV, которая выражает их концентрацию в воздухе, обычно в частях на миллион по объему (ppmv). TLV — средневзвешенная по времени концентрация, безвредная для здоровья при нахождении в ней в течение 8 часов в день и 40 часов в неделю.

Оценка токсичности с использованием концентрации SOF2

	Фторид тионила SOF2	Серный фторид SO2F2	Дисерный декафторид S2F10
Норма выработки (л/кДж)	3,7 x 10-3	0,06 x 10-3	2,4 x 10-9
TLV (ppmv)	1,6	5	0,01
Норма выработки относительно SOF2: Pr	1	0,016	0,65 x 10-6
Токсичность относительно SOF2: Tr	1	0,32	160
Индекс риска: Pr x Tr	1	5,12 x 10-3	0,104 x 10-3

Рис. 11: Сравнение трех продуктов распада SF6, возникающих при горении дуги
Несмотря на то, что используемый SF6 содержит многокомпонентную смесь химических веществ, как было показано, один конкретный элемент доминирует при определении токсичности. Это газообразный продукт распада фторид тионила SOF2. Доминирование этого компонента следует из его высокой нормы выработки (образованный объем в л на энергию дуги в кДж) по сравнению с нормами выработки других продуктов распада в сочетании с его уровнем токсичности. TLV для SOF2 составляет 1,6 ppmv. SOF2 может далее реагировать с водой, приводя к образованию диоксида серы SO2 и фтористоводородной

кислоты HF. Однако, вследствие схожей концентрации и значений TLV полное оказываемое токсичное воздействие подобно воздействию SOF2 или продуктов его гидролиза.
В таблице на рис. 11 сравниваются три продукта распада:

фторид тионила SOF2;
серный фторид SO2F2;

дисерный декафторид S2F10.
Первые два продукта являются самыми широко распространёнными продуктами распада в результате дуги в SF6 , тогда как последний продукт считается наиболее ядовитым.

Чтобы оказывать токсичное воздействие, химический реагент должен присутствовать в достаточном количестве относительно его TLV. «Индекс риска» в таблице указывает относительные вклады трех продуктов распада в полную токсичность газа. В типичном образце дугового SF6 вклад продукта SOF2 в токсичность превышает вклад продукта SO2F2 примерно в 200 раз, а вклад продукта S2F10 — примерно в 10000 раз. Вкладом в токсичность продукта S2F10 можно явно пренебречь, то же относится и к SO2F2 . В главе 4 количество SOF2, произведенного при различных условиях, будет рассчитано и использовано для оценки уровней риска для рабочих, принимая во внимание степень растворения используемого SF6 в окружающей среде и вероятное время нахождения в ней.

• Назад
• Вперед

• Назад
• Вперед

• Вы здесь:
• org/ListItem»> Главная
• Статьи
• Подстанции
• Продукция Завода БКТП для распредсетей

Читать также:

• Гашение дуги в элегазовых выключателях
• Применение теории подобия для моделирования процессов дугогашения в выключателях с газовым дутьем
• Выбор материала коммутирующих контактов элегазовых аппаратов
• Дуговые процессы в элегазовых дугогасительных устройствах с магнитным дутьем
• Технологии отключения в сетях среднего напряжения

Элегаз — свойства и применение

В качестве основного изолятора в электротехнических установках широко применяется смесь фтора и серы, известная как элегаз. При обычной температуре и рабочем давлении он не имеет цвета и запаха, не горючий и практически в 5 раз плотнее и тяжелее воздуха. Свойства элегаза остаются неизменными в течение неограниченного времени. При попадании в его среду электрического разряда, вначале происходит распад, а затем быстрое восстановление первоначальной диэлектрической прочности. Благодаря своим качествам, элегаз используется в элегазовых устройствах гашения электрической дуги и является основой элегазовой изоляции.

Содержание

Физическая и химическая природа элегаза

С точки зрения химии элегаз представляет собой чрезвычайно инертное соединение. Он не реагирует на кислоты и щелочи, окислители и восстановители. Данное вещество обладает повышенной устойчивостью к расплавленным металлам, слаборастворимо в воде и вступает во взаимодействие только с органическими растворителями.

Для распада этого соединения необходима температура 1100 градусов и выше. Продуктами распада являются газообразные составляющие, обладающие токсичностью и специфическим резким запахом. Накапливаясь в помещении, элегаз может вызвать кислородную недостаточность. В целом он относится к малоопасным веществам с предельно допустимой концентрацией в помещении – 5000 мг/м³, а на открытом воздухе – 0,001 мг/м³.

При захвате соединением электронов, происходит образование малоподвижных ионов. В результате, существенно снижается количество носителей заряда. Их разгон в электрическом поле крайне замедленный, что препятствует образованию и развитию электронных лавин. За счет этого элегаз обладает высокой электрической прочностью. Увеличенное давление способствует росту электрической прочности пропорционально действующему давлению. Нередко этот показатель превышает аналогичный параметр у жидких и твердых диэлектрических материалов.

Существенным недостатком элегаза является потеря его изоляционных качеств и переход в жидкое состояние под действием низких температур. Поэтому к температурному режиму элегазовых установок предъявляются дополнительные требования. Одним из наиболее подходящих вариантов выхода из подобных ситуаций служит смешивание элегаза с другими видами газов, например, с азотом. Другой способ заключается в использовании системы подогрева, существенно повышающей надежность оборудования при температурах минус 40 и ниже.

Физические свойства элегаза во многом зависят от равномерности и однородности электрического поля, выдаваемого распределительными устройствами. Неоднородные поля вызывают появление местных перенапряжений, которые, в свою очередь, приводят к возникновению коронирующих разрядов. Данные разряды способствуют разложению элегаза и образованию в этой среде низших фторидов, пагубно воздействующих на конструктивные элементы коммутационного оборудования.

В связи с этим, все делали и составные части должны иметь очень гладкие поверхности, на которых отсутствуют заусеницы, шероховатости и грязь, приводящие к созданию местных напряженностей электрического поля, снижению электрической прочности элегазовой изоляционной системы.

Дугогасительные качества элегаза

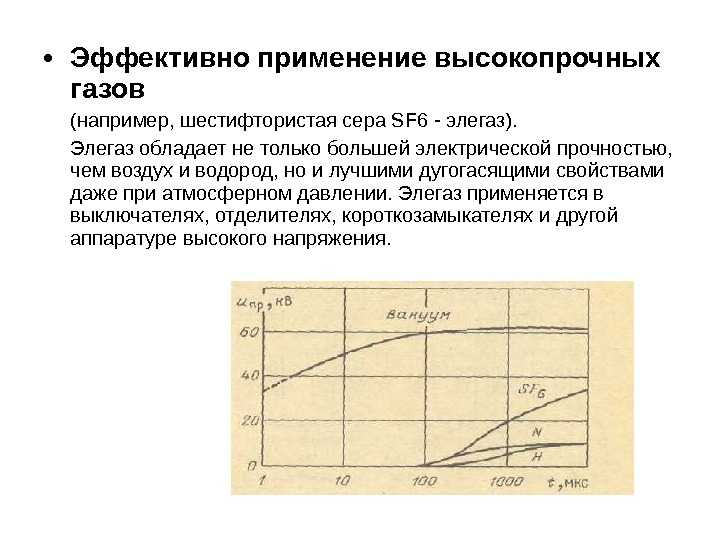

При всех одинаковых условиях элегаз обладает значительно большей дугогасительной способностью, по сравнению с обычным воздухом. Основными факторами являются состав плазмы, плотность элегаза, а также теплоемкость, тепло- и электропроводность, находящиеся между собой в температурной зависимости.

При достижении состояния плазмы, наступает распад молекул элегаза. Когда температура достигает 2000 К, происходит резкое увеличение теплоемкости из-за молекулярной диссоциации. Поэтому в температурном промежутке между 2000 и 3000 К теплопроводность плазмы во много раз увеличивается по сравнению с обычным воздухом. При достижении температуры 4000 К диссоциация молекул начинает уменьшаться.

Одновременно в дуге элегаза образуется атомарная сера. Ее низкий потенциал ионизации вызывает такую концентрацию электронов, которая способна поддерживать дугу даже при температуре 3000 К. Дальнейшее повышение температуры приводит к падению теплопроводности плазмы, в результате этот параметр становится таким же, как и у воздуха. Далее вновь происходит увеличение теплопроводности.

За счет этих процессов сопротивление и напряжение горящей дуги в элегазе снижается примерно на 20-30% относительно дуги, возникающей в воздухе. Подобное состояние удерживается вплоть до температур от 8 до 12 тыс. градусов. Когда температура плазмы начинает снижаться до 7000 К и далее, в ней соответственно уменьшается концентрация электронов, что приводит к падению электрической проводимости плазмы.

При достижении 6000 К ионизация атомарной серы сильно снижается, а захват электронов свободным фтором, наоборот, усиливается. В этом процессе участвуют также низшие фториды и молекулы элегаза. Диссоциация молекул завершается при температуре 4000 К, после чего начинается их рекомбинация. Это приводит к еще большему снижению плотности электроном, поскольку происходит химическое соединение атомарной серы с фтором.

В данном температурном диапазоне характеристики теплопроводности плазмы еще сохраняются на высоком уровне, охлаждение дуги продолжается за счет удаления из плазмы свободных электронов. Их захватывает атомарный фтор и молекулы элегаза. Постепенно происходит увеличение и полное восстановление электрической прочности промежутка дуги.

Промышленное получение элегаза

В основе промышленного метода производства элегаза заложена прямая реакция между газообразным фтором и расплавленной серой. В этом случае сера сжигается в потоке фтора при температуре 138-149^{С в специальной крекинг-печи, представляющей собой стальной горизонтальный реактор. Данное устройство состоит из камеры загрузки и камеры сгорания, разделенных между собой перегородкой. Камера загрузки оборудована люком, через который загружается сера и электрическим нагревателем для плавления.}

В камере сгорания имеется сопло, охлаждаемое водой, через которое подается фтор. Здесь же установлена термопара и конденсатор для возгонов серы. Сама сера в расплавленном виде подается из камеры загрузки в камеру сгорания через специальное отверстие, расположенное в нижней части перегородки. Отверстие оказывается закрыто расплавленной серой, что предотвращает попадание фтора в камеру загрузки.

Данный реактор, несмотря на простую конструкцию, обладает некоторыми отрицательными качествами. Сера фторируется на поверхности расплава, из-за этого в большом количестве выделяется тепло. Под его воздействием, а также под влиянием фтора, происходит усиленная коррозия реактора на границе разделения производственного цикла. Поэтому, когда производительность реактора увеличивается, появляется необходимость в отводе тепла в большом количестве и выборе материала для реактора, устойчивого к коррозии.

Избежать подобных недостатков возможно с помощью других способов производства элегаза. Нередко используется реакция фтора и четырехфтористой серы совместно с катализатором, а также термическое разложение соединения SF5CI при температуре 200-300^{С. Данные способы считаются сложными и дорогостоящими, поэтому на практике используются довольно редко.}

Применение элегаза и его влияние на окружающую среду

Элегаз широко используется в коммутационном оборудовании, как наиболее эффективная дугогасящая и изолирующая среда. Благодаря его свойствам, размеры современных распределительных устройств стали значительно компактнее на фоне традиционных образцов оборудования с воздушной изоляцией.

В оборудовании применяются три элегазовые конструкции, принципиально различающиеся между собой. Два первых варианта известны как управляемые системы под давлением и замкнутые системы под давлением. Во время эксплуатации требуется регулярное техническое обслуживание, что приводит к утечкам элегаза.

Третий вариант представляет собой так называемую герметично запечатанную систему, не требующую обслуживания на протяжении всего срока службы. Тем не менее, утечки иногда появляются в результате неисправности сальников или срока эксплуатации свыше 30 лет.

Гексафторид серы — определение, свойства, использование и применение

Гексафторид серы представляет собой контрастный газообразный агент. Он содержит шесть атомов фтора, связанных с одним атомом серы, отсюда и название гексафторида серы. Это неорганический фторированный инертный газ с потенциальной диагностической активностью на основе визуализации. Газ при вдохе распространяется по всем легким. При последующей визуализации с помощью ультразвуковой технологии можно визуализировать сосудистую сеть легких. Таким образом, оценка легочной перфузии становится легкой. В воде и некоторых других жидкостях растворим.

Общие свойства гексафторида серы

Это бесцветный негорючий газ без запаха и вкуса. Он сжижается под давлением пара при отправке в другое место. Контакт с газом может привести к обморожению. При длительном воздействии огня или тепла контейнер может разорваться с громким звуком. Расчетный срок службы SF6 находится в диапазоне 800-3200 лет.

• Атомная структура

(Изображение будет добавлено в ближайшее время)

На этом рисунке изображена структура гексафторида серы.

• Плотность

Плотность газа 6,5 г/л, жидкости 1,67 2 года. После восстановления физическая и химическая стабильность соединения составляет примерно 6 часов. Для микробиологических экспериментов рекомендуется использовать сразу.

• Разложение

Основными продуктами, полученными при разложении, являются сульфурил- и тионилфториды.

При нагревании для разложения образуется высокотоксичный фтористый водород и оксиды серы.

Это один из самых тяжелых газов с плотностью почти в 5 раз больше плотности воздуха. Он инертен и не разъедает стекло. Газ кинетически стабилен, однако термодинамически очень нестабилен. Он остается неизменным на уровне 500.

При охлаждении газ напрямую конденсируется в твердое состояние.

Это нереакционноспособное соединение, которое не подвергается воздействию кислот, щелочей или воды при комнатной температуре. Кроме того, он не раздражается медью, углеродом или магнием в раскаленном состоянии. Он реагирует с парами водорода или серы при 400 градусах Цельсия.

Разлагается на низшие фториды серы в присутствии электрического разряда.

Это самый мощный из известных парниковых газов, обладающий способностью вызывать глобальное потепление 23900 раз больше, чем у углекислого газа за 100 лет. Соотношение смешивания SF6 ниже, чем у диоксида углерода. В 1990 году он составлял около 4 частей на триллион (ppt), тогда как соотношение смеси CO2 составляло 365 частей на миллион.

Пока нет доказательств того, что SF6 способствует разрушению озонового слоя, но установлено, что срок его службы в атмосфере составляет от 800 до 3200 лет, что может оказывать воздействие на окружающую среду.

Использование гексафторида серы

Эхокардиография: Вы можете найти его применение у взрослых пациентов с эхокардиограммами. Это может улучшить пограничную линию эндокарда левого желудочка.

Ультрасонография печени: Гексафторид серы с ультразвуком широко используется для характеристики очаговых поражений печени как у взрослых, так и у детей.

Эктогенез: Это лекарственный препарат, используемый в диагностических целях для повышения эхогенности крови или жидкостей.

Вы также можете использовать его в офтальмологии, пневмонэктомии, заболеваниях среднего уха, потере слуха и инфекциях среднего уха.

Основные области применения:

Элегаз отлично подходит для высоковольтных применений, поскольку он является газом-диэлектриком. Он инертен по своей природе и остается в газообразном состоянии даже при достаточно низкой температуре. Кроме того, он не вызывает коррозии, не токсичен и негорюч. Вы можете получить несколько преимуществ, сочетая тепловые, электрические или химические свойства.

Особенно подходит для высоковольтных и средне-высоковольтных автоматических выключателей, высоковольтных кабелей, преобразователей, трансформаторов, электронных ускорителей, рентгеновских аппаратов, систем передачи сверхвысоких частот. Это позволяет проектировать распределительные устройства на высокое и среднее напряжение. Распределительное устройство будет бесшумным, удобного размера и веса с надежным обслуживанием. Его диэлектрическая прочность выдающаяся, а диэлектрическая проницаемость остается неизменной от нескольких Гц до нескольких ГГц. Кроме того, возможна эффективная теплопередача благодаря низкой вязкости и высокой молярной теплоемкости.

Гексафторид серы используется в различных областях, как неэлектрических, так и электронных. Он используется при литье магния в качестве защитной газовой смеси, чтобы предотвратить образование нежелательных побочных продуктов. Газовая смесь SF6 также используется при литье алюминия в качестве рафинирующих агентов в литейном производстве.

Невероятные электрические, химические и термические свойства сделали элегаз SF6 ведущим соединением для создания нового оборудования с лучшими характеристиками и большей производительностью. Процесс преобразования обычных диэлектриков в гексафторид серы, тяжелый, нетоксичный, негорючий, нереакционноспособный газ, приводит к значительной экономии места и веса. Это также повышает безопасность эксплуатации оборудования.

В полупроводниковом секторе вы можете использовать его в качестве травильного газа. Он также полезен в качестве очищающего газа для очистки газовой камеры после травления.

Помимо этого, вы также можете применять SF6 для обнаружения утечек, громкоговорителей, лазеров, исследований индикаторных газов.

СЕРЫ ГЕКСАФТОРИД | CAMEO Chemicals

Добавить в MyChemicals
Страница для печати

Химический паспорт

Химические идентификаторы |
Опасности |
Рекомендации по ответу |
Физические свойства |
Нормативная информация |
Альтернативные химические названия

Химические идентификаторы

Что это за информация?

Поля химического идентификатора
включают общие идентификационные номера,
алмаз NFPA
Знаки опасности Министерства транспорта США и общий
описание хим. Информация в CAMEO Chemicals поступает
из множества
источники данных.

Номер CAS	Номер ООН/НА	Знак опасности DOT	Береговая охрана США КРИС Код
2551-62-4	1080	Невоспламеняющийся газ	никто
Карманный справочник NIOSH		Международная карта химической безопасности
Гексафторид серы		ГЕКСАФТОРИД СЕРЫ

NFPA 704

нет данных

Общее описание

Бесцветный газ без запаха. Негорючий. Отгружается в виде сжиженного газа под давлением собственных паров. Контакт может вызвать обморожение. При длительном воздействии огня или тепла контейнеры могут сильно разорваться и взорваться.

Опасности

Что это за информация?

Опасные поля
включают
специальные предупреждения об опасности
воздух и вода
реакции, пожароопасность, опасность для здоровья, профиль реактивности и
подробности о
задания реактивных групп
а также
потенциально несовместимые абсорбенты.
Информация в CAMEO Chemicals поступает из различных источников.
источники данных.

Предупреждения о реактивности

нет

Реакции с воздухом и водой

Нет быстрой реакции с воздухом. Нет быстрой реакции с водой.

Пожароопасность

Выдержка из Руководства ERG 126 [Газы — сжатые или сжиженные (включая газы-хладагенты)]:

Некоторые из них могут гореть, но ни один из них не может легко воспламениться. Контейнеры могут взорваться при нагревании. Разорванные цилиндры могут взлететь. ОСТОРОЖНО: Аэрозоли (UN1950) могут содержать горючий пропеллент. (ЭРГ, 2020)

Опасность для здоровья

Выдержка из Руководства ERG 126 [Газы — сжатые или сжиженные (включая газы-хладагенты)]:

Пары могут вызвать головокружение или удушье без предупреждения. Пары сжиженного газа изначально тяжелее воздуха и распространяются по земле. Контакт с газом или сжиженным газом может вызвать ожоги, серьезные травмы и/или обморожение. При пожаре могут выделяться раздражающие, коррозионные и/или токсичные газы. (ЭРГ, 2020)

Профиль реактивности

Это вещество вступает в химические реакции только при относительно жестких условиях. Они устойчивы к воспламенению, хотя могут воспламеняться при очень высоких температурах. Они могут быть устойчивы к окислительно-восстановительному процессу, за исключением самых суровых условий. Эти материалы могут быть нетоксичными. Они могут задохнуться. Контакт очень холодного сжиженного газа с водой может привести к сильному или сильному кипению продукта и чрезвычайно быстрому испарению из-за большой разницы температур. Если вода горячая, существует вероятность того, что может произойти взрыв «перегрева» жидкости. Давление может возрасти до опасного уровня, если сжиженный газ контактирует с водой в закрытом контейнере [Безопасное обращение с химическими веществами 1980].

Принадлежит к следующей реакционной группе (группам):

• Химически неактивный

Потенциально несовместимые абсорбенты

Информация отсутствует.

Рекомендации по ответу

Что это за информация?

Поля рекомендации ответа
включают в себя расстояния изоляции и эвакуации, а также рекомендации по
пожаротушение, пожарное реагирование, защитная одежда и первая помощь.
информация в CAMEO Chemicals поступает из различных
источники данных.

Изоляция и эвакуация

Выдержка из Руководства ERG 126 [Газы — сжатые или сжиженные (включая газы-хладагенты)]:

НЕМЕДЛЕННЫЕ МЕРЫ ПРЕДОСТОРОЖНОСТИ: Изолируйте место разлива или утечки на расстоянии не менее 100 метров (330 футов) во всех направлениях.

КРУПНЫЙ РАЗЛИВ: рассмотрите первоначальную эвакуацию по ветру на расстояние не менее 500 метров (1/3 мили).

ПОЖАР: Если цистерна, железнодорожная цистерна или автоцистерна вовлечены в пожар, ИЗОЛИРОВАТЬ на расстоянии 800 метров (1/2 мили) во всех направлениях; также рассмотрите первоначальную эвакуацию на 800 метров (1/2 мили) во всех направлениях. (ЭРГ, 2020)

Пожаротушение

Выдержка из Руководства ERG 126 [Газы — сжатые или сжиженные (включая хладагенты)]:

Используйте огнетушащее вещество, подходящее для типа окружающего пожара.

НЕБОЛЬШОЙ ПОЖАР: Сухой химикат или CO2.

БОЛЬШОЙ ПОЖАР: Распыление воды, туман или обычная пена. Если это можно сделать безопасно, уберите неповрежденные контейнеры из зоны вокруг огня. С поврежденными баллонами должны обращаться только специалисты.

ПОЖАР В РЕЗЕРВУАРАХ: Боритесь с огнем с максимального расстояния или используйте беспилотные устройства основного потока или контрольные насадки. Охладите контейнеры заливающим количеством воды до тех пор, пока огонь не погаснет. Не направляйте воду на источник утечки или предохранительные устройства; может произойти обледенение. Немедленно отозвать в случае усиления звука от вентиляционных предохранительных устройств или обесцвечивания бака. ВСЕГДА держитесь подальше от танков, охваченных огнем. Некоторые из этих материалов, если их пролить, могут испариться, оставив горючий остаток. (ЭРГ, 2020)

Непожарное реагирование

Выдержка из Руководства ERG 126 [Газы — сжатые или сжиженные (включая газы-хладагенты)]:

Не прикасайтесь к пролитому материалу и не ходите по нему. Остановите утечку, если вы можете сделать это без риска. Не направляйте воду на разлив или источник утечки. Используйте распыление воды, чтобы уменьшить количество паров или отклонить дрейф облаков паров. Избегайте попадания стекающей воды на разлитый материал. Если возможно, переверните контейнеры с протечками так, чтобы выходил газ, а не жидкость. Не допускать попадания в водные пути, канализацию, подвалы или замкнутые пространства. Дайте веществу испариться. Проветрите помещение. (ЭРГ, 2020)

Защитная одежда

Выдержка из Карманного справочника NIOSH по гексафториду серы:

Кожа: ОБМОРОЖЕНИЕ — Сжатые газы могут создавать низкие температуры при быстром расширении. Утечки и использование, которые допускают быстрое расширение, могут вызвать опасность обморожения. Носите соответствующую одежду для индивидуальной защиты, чтобы предотвратить замерзание кожи.

Глаза: ОБМОРОЖЕНИЕ — Наденьте соответствующую защиту для глаз, чтобы предотвратить попадание в глаза жидкости, которая может привести к ожогам или повреждению тканей в результате обморожения.

Мытье кожи: Нет рекомендаций, указывающих на необходимость смывания вещества с кожи (немедленно или в конце рабочей смены).

Снять: Нет рекомендаций, указывающих на необходимость снятия влажной или загрязненной одежды.

Смена: Нет рекомендаций, указывающих на необходимость смены работником одежды после рабочей смены.

Обеспечение: ПРОМЫВКИ ОТ ОБМОРОЖЕНИЯ. В непосредственной близости от рабочей зоны должны быть предусмотрены устройства для быстрой промывки и/или фонтанчики для промывания глаз для использования в экстренных случаях, когда существует вероятность контакта с очень холодными или быстро испаряющимися жидкостями. (НИОСХ, 2022 г.)

Ткани DuPont Tychem® Suit Fabrics

Обозначение ткани, подробности испытаний и предостережение от DuPont

Tychem® Fabric Legend

QS = Tychem 2000 SFR

Контроль качества = Tychem 2000

SL = Tychem 4000

C3 = Тайхем 5000

TF = Тайкем 6000

TP = Tychem 6000 FR

RC = Tychem RESPONDER® CSM

ТК = Тайхем 10000

RF = Tychem 10000 FR

Детали тестирования

Данные о проницаемости ткани были созданы для DuPont третьей стороной
лаборатория. Данные о проникновении промышленных химикатов получены в
ASTM F739. Нормализованное время прорыва (время, в которое
скорость проникновения превышает 0,1 мкг/см2/мин) сообщается в минутах. Все
химические вещества были испытаны при температуре приблизительно от 20°C до 27°C, если
в противном случае указано. Все химические вещества были протестированы в концентрации
больше 95%, если не указано иное.
Боевые отравляющие вещества (люизит, зарин, зоман, сернистый иприт, табун
и VX Nerve Agent) были протестированы при температуре 22°C и относительной влажности 50%.
в соответствии с военным стандартом MIL-STD-282. «Время прорыва» для химической
боевых отравляющих веществ определяется как время, когда кумулятивная масса,
проникновение через ткань превышает предел MIL-STD-282 [либо
1,25 или 4,0 мкг/см2].

Предостережение от DuPont

Эта информация основана на технических данных, которые, по мнению DuPont,
быть достоверным на дату выпуска. подлежит доработке как доп.
приобретаются знания и опыт. Информация отражает
лабораторное исследование тканей, некомплектных швейных изделий, под
контролируемые условия. Предназначен для информационного использования лицами
наличие технических навыков для оценки в соответствии с их конкретным конечным использованием
условиях, на свое усмотрение и риск. это пользователь
ответственность за определение уровня токсичности и надлежащее
необходимы средства индивидуальной защиты. Любой, кто собирается использовать это
Информация должна сначала подтвердить, что выбранная одежда подходит
для предполагаемого использования. Во многих случаях швы и застежки имеют более короткую длину.
время прорыва и более высокие скорости проникновения, чем у ткани. Если
ткань разорвана, потерта или проколота, или если швы или застежки выходят из строя,
или если прикрепленные перчатки, козырьки и т. д. повреждены, конечный пользователь должен
прекратите использование одежды, чтобы избежать потенциального воздействия химических веществ.
Поскольку условия использования находятся вне нашего контроля, DuPont не делает никаких
гарантии, явные или подразумеваемые, включая, помимо прочего,
гарантии товарной пригодности или пригодности для конкретного использования и
не несет никакой ответственности в связи с любым использованием этой информации.
Эта информация не предназначена для использования в качестве лицензии на работу или
рекомендацию о нарушении любого патента, товарного знака или технического
информацию DuPont или других лиц, касающуюся любого материала или его использования.

Нормализованное время прорыва (в минутах)

Химическая	Номер CAS	Состояние	КС	КК	СЛ	С3	ТФ	ТП	РЦ	ТК	РФ
Гексафторид серы	2551-62-4	Пар							>480	>480	>480

> указывает больше чем.

Специальное предупреждение от DuPont: ткани Tychem® и Tyvek® не должны
используется вблизи тепла, пламени, искр или в потенциально легковоспламеняющихся или
взрывоопасные среды. Только…

Подробнее…

…Tychem® ThermoPro, Tychem® Reflector® и Tychem® TK моделей 600T/601T
(с алюминированным верхним костюмом) одежда разработана и испытана, чтобы помочь
уменьшить ожоги при спасении от внезапного пожара. Пользователи Tychem®
Модели ThermoPro, Tychem® Reflector® и Tychem® TK 600T/601T (с
алюминизированный верхний костюм) предметы одежды не должны заведомо попадать во взрывчатое вещество
Окружающая среда. Одежда Tychem® с прикрепленными носками должна носиться внутри.
защитную верхнюю обувь и не подходят в качестве верхней обуви. Эти
прикрепленные носки не обладают достаточной прочностью или сопротивлением скольжению, чтобы быть
носится как наружное покрытие стопы.

(Дюпон, 2022)

Первая помощь

Выдержка из Карманного справочника NIOSH по гексафториду серы:

Глаз: ОБМОРОЖЕНИЕ — Если ткань глаза заморожена, немедленно обратитесь за медицинской помощью; если ткань не замерзла, немедленно и тщательно промыть глаза большим количеством воды в течение не менее 15 минут, время от времени приподнимая нижнее и верхнее веко. Если раздражение, боль, отек, слезотечение или светобоязнь сохраняются, как можно скорее обратитесь за медицинской помощью.

Кожа: ОБМОРОЖЕНИЕ — Если произошло обморожение, немедленно обратитесь за медицинской помощью; НЕ трите пораженные участки и не промывайте их водой. Во избежание дальнейшего повреждения тканей НЕ пытайтесь снять замерзшую одежду с обмороженных участков. Если обморожения НЕ произошло, немедленно и тщательно промойте загрязненную кожу водой с мылом.

Дыхание: ПОДДЕРЖКА ДЫХАНИЯ — Если человек вдыхает большое количество этого химического вещества, немедленно выведите пострадавшего на свежий воздух. Если дыхание остановилось, сделайте искусственное дыхание. Держите пострадавшего в тепле и в покое. Как можно скорее обратитесь за медицинской помощью. (НИОСХ, 2022 г.)

Физические свойства

Что это за информация?

Поля физических свойств
включают в себя такие свойства, как давление пара и
температура кипения, а также пределы взрываемости и
пороги токсического воздействия
Информация в CAMEO Chemicals поступает из различных источников.
источники данных.

Химическая формула:

Ф6С

Температура вспышки: данные отсутствуют

Нижний предел взрываемости (НПВ): данные отсутствуют

Верхний предел взрываемости (ВПВ): данные отсутствуют

Температура самовоспламенения: данные отсутствуют

Температура плавления:
-83°F
(Возвышенное)
(NIOSH, 2022)

Давление паров:
21,5 атм
(NIOSH, 2022)

Плотность пара (относительно воздуха):
5.11
(NIOSH, 2022)

Удельный вес: данные отсутствуют

Температура кипения:
Возвышает
(NIOSH, 2022)

Молекулярный вес:
146,1
(NIOSH, 2022)

Растворимость в воде:
0,003 %
при 77°F
(НИОСХ, 2022 г.)

Энергия/потенциал ионизации:
19,30 эВ
(NIOSH, 2022)

IDLH: данные недоступны

AEGL (рекомендательные уровни острого воздействия)

Информация об AEGL отсутствует.

ERPG (Руководство по планированию реагирования на чрезвычайные ситуации)

Информация о ERPG отсутствует.

PAC (критерии защитного действия)

Химические вещества	ПАК-1	ПАК-2	ПАК-3
Гексафторид серы (2551-62-4)	3000 частей на миллион	33000 частей на миллион	200000 частей на миллион

(DOE, 2018)

Нормативная информация

Что это за информация?

Поля нормативной информации
включить информацию из
Сводный список III Агентства по охране окружающей среды США
списки,
Химический завод Агентства кибербезопасности и безопасности инфраструктуры США
антитеррористические стандарты,
и Управление по охране труда и здоровья США
Перечень стандартов по управлению безопасностью технологического процесса при работе с особо опасными химическими веществами
(подробнее об этих
источники данных).
