Фазировка электрической линии с сетью напряжением до 1 кв: свыше 1 кВ — шт

Фазировка электрического оборудования

Электрическое оборудование трехфазного тока (синхронные генераторы, трансформаторы, линии электропередачи) подлежат обязательной фазировке перед первым включением в сеть, а также после ремонта, при котором мог быть нарушен порядок следования и чередования фаз.
Фазировка состоит в проверке совпадения по фазе напряжения каждой из трех фаз включаемой электрической установки с соответствующими фазами напряжения сети. Такая проверка необходима, так как в процессе сборки, монтажа и ремонта оборудования фазы могли быть переставлены местами. У электрических машин, например, не исключено ошибочное обозначение выводов обмоток статора; у силовых кабелей в соединительных муфтах возможно соединение между собой токоведущих жил разноименных фаз; чередование проводов воздушных линий может оказаться иным в результате ошибочно выполненной транспозиции и т. д. Допущенные ошибки выявляются фазировкой.
Фазировка включает в себя три существенно различные операции. Первая из них заключается в проверке и сравнении порядка следования фаз включаемой установки и сети. Эта операция проводится перед включением на параллельную работу независимо работающих электрических систем, нового генератора, а также генератора после капитального ремонта, если при этом изменялась схема соединения обмоток статора с сетью. Только после получения положительных результатов фазировки электрические системы (генератор) синхронизируют и включают на параллельную работу.
Вторая операция состоит в проверке одноименности (расцветки) фаз, соединение которых предполагается произвести. Целью этой операции является проверка правильности соединения между собой всех элементов установки, т. е., в конечном счете, правильности подвода токоведущих частей к включающему аппарату.
Наконец, третья операция состоит в проверке совпадения по фазе одноименных напряжений, т. е. отсутствия между ними углового сдвига.
При фазировке силовых трансформаторов и линий электропередачи, принадлежащих одной электрической системе, ограничиваются выполнением двух последних операций, так как известно, что порядок следования фаз у всех синхронно работающих, генераторов системы одинаков.
Методы фазировки различны. Они зависят от назначения фазируемого оборудования (генераторы, трансформаторы, линии), схем соединения обмоток, а также от приборов и приспособлений, используемых при фазировке. Ниже рассмотрены наиболее доступные методы, получившие распространение в энергосистемах.



МЕТОДЫ ФАЗИРОВКИ
Фазировка может быть предварительной, выполняемой в процессе монтажа и ремонта оборудования, и фазировкой при вводе в работу, производимой непосредственно перед первым включением в работу нового или вышедшего из ремонта оборудования, если при ремонте фазы могли быть переставлены местами.
Предварительной фазировкой проверяется чередование фаз соединяемых между собой элементов оборудования. Так, например, при ремонте поврежденного кабеля определяют, какие жилы кабеля, находившегося в эксплуатации, и ремонтной вставки должны соединяться между собой, чтобы фазы кабельной линии и сборных шин РУ совпали. Произвольное соединение токоведущих жил может нарушить порядок чередования фаз и это приведет к необходимости менять местами жилы у концевых муфт или изменять монтаж шин в ячейке РУ. Ясно, что обе эти операции не только не-желательны, но часто и невыполнимы. Поэтому перед соединением жил проверяют их фазировку. Предварительная фазировка производится на оборудовании, не находящемся под напряжением. Основные виды оборудования фазируются визуально, «прозвонкой» или при помощи мегаомметра.
Независимо от того, проводилась или не проводилась предварительная фазировка оборудования в период его монтажа или ремонта, оно обязательно фазируется при вводе в работу, так как только в этом случае можно быть уверенным в согласованности фаз всех элементов электрической цепи. Фазировка при вводе в работу производится исключительно электрическими методами. Выбор метода зависит от вида фазируемого оборудования (генератор, трансформатор, линия) и класса напряжения, на котором, должно включаться оборудование в работу. Различают прямые и косвенные методы Фазировки оборудования при вводе в работу. Прямыми методами называют такие, при которых фазировка производится на вводах оборудования, находящегося непосредственно под рабочим напряжением. Эти методы наглядны и их широко применяют в установках до 110 кВ.
Косвенными называют такие методы, при которых фазировка производится не на рабочем напряжении установки, а на вторичном напряжении трансформаторов напряжения, присоединенных к фазируемым частям установки. Косвенные методы менее наглядны, чем прямые, но применение их не ограничивается классом напряжения установки.

Фазировка | Инструкция по производству оперативных переключений в электроустановках | Диспетчерские

  • диспетчерская

Содержание материала

  • Инструкция по производству оперативных переключений в электроустановках
  • Организация и порядок переключений
  • Переключения в схемах РЗиА и ликвидация аварий
  • Ввод оборудования, подготовка
  • Выполнение операций
  • Примеры переключений
  • Переключения в распредсетях
  • Фазировка
  • Приложения
  • Схемы

Страница 8 из 10

16. Фазировка электрического оборудования.

16.1. Общие положения.

16.1.1. Электрическое оборудование трехфазного тока (трансформаторы, линии электропередачи) подлежат обязательной фазировке перед первым включением в сеть, а также после ремонта, во время которого мог быть нарушен порядок чередования фаз.
16.1.2. Фазировка может быть предварительной и при вводе в работу.
16.1.3. При предварительной фазировке, выполняемой во время монтажа и ремонта оборудования, проверяется чередование фаз соединяемых между собой его элементов. Предварительная фазировка выполняется на оборудовании не под напряжением, визуально, «прозвонкой», при помощи мегомметра или импульсного искателя.
16.1.4. Предварительную фазировку выполняет персонал монтажной (ремонтной) и наладочной организации.
16.1.5. Независимо от того, выполнялась предварительная фазировка или нет, оборудование обязательно фазируется при вводе в работу.
16.1.6. Фазировка при вводе в работу (ее производят непосредственно перед первым включением нового или отремонтированного оборудования) выполняется исключительно электрическими методами. Выбор их зависит от вида оборудования и класса напряжения.
16.1.7. Существуют прямые и косвенные методы фазировки оборудования при вводе в работу.
Прямыми называются методы, при которых фазировка производится непосредственно на выводах оборудования под рабочим напряжением. Эти методы применяются в электроустановках до 110кВ.

Косвенными называются методы, при которых фазировка производится на вторичном напряжении трансформаторов напряжения, присоединенных к частям фазируемых электроустановок.
16.1.8. Фазировка состоит из трех операций. Первая состоит в проверке и сравнении порядка чередования фаз вводимой в работу электроустановки и сети. Вторая — в проверке совпадения по фазе одноименных напряжений (отсутствия между ними углового сдвига). Третья — в проверке одноименности (расцветки) фаз, соединение которых предполагается выполнить, с целью проверки правильности подсоединения токоведущих частей к коммутационному аппарату.
16.1.9. Порядок чередования фаз проверяется индукционными фазоуказателями типа И-517 или ФУ-2 — прямым методом фазировки в электроустановках до 1000 В, и прибором ВАФ-85 — косвенным методом.
Фазоуказатель подсоединяется к проверяемой системе напряжений, согласно маркировке зажимов. При совпадении фаз сети с маркировкой прибора, диск фазоуказателя вращается в направлении, указанном стрелкой. Вращение диска в противоположном направлении указывает на обратный порядок чередования фаз.

Чтобы получить прямой порядок чередования фаз из обратного, нужно поменять местами две фазы проверяемой системы напряжений.
16.1.10. Совпадение фаз при фазировке состоит в том, что на выводы коммутационного аппарата, которые попарно принадлежат одной фазе, поданы одноименные напряжения и обозначения (расцветка) его выводов согласованы с обозначением фаз напряжений.
16.1.11. Для проверки совпадения фаз прямым методом в электроустановках до 1000 В применяются вольтметры переменного тока, подсоединяемые непосредственно к выводам электрического оборудования или к токоведущим частям коммутационных аппаратов.
Шкала прибора должна быть рассчитана на двойное фазное или двойное линейное напряжение установки в зависимости от метода фазировки и типа фазируемого оборудования.

При фазировке оборудования напряжением 6 кВ и выше косвенным методом, вольтметр подсоединяется к вторичным обмоткам измерительных трансформаторов напряжения, установленных стационарно. Использование переносных трансформаторов напряжения не допускается.
16.1.12. Для проверки совпадения фаз прямым методом в электроустановках выше 1000 В применяются указатели напряжения.
При этом к отключенному коммутационному аппарату с двух сторон подведены фазируемые напряжения. Щупами указателя прикасаются к токоведущим частям аппарата и контролируют свечение лампы указателя.

16.2. Фазировка прямыми методами.

16.2.1. Фазировка трансформаторов с обмотками НН до 380 В без установки перемычки между выводами.
16.2.1.1. Фазируемые трансформаторы включены по схеме на рисунке 8. Нулевые точки вторичных обмоток должны быть надежно заземлены или присоединены к общему нулевому проводу, что следует проверить перед началом фазировки.
16.2.1.2. Фазировка выполняется вольтметром со стороны обмоток НН. Он должен быть рассчитан на двойное фазное напряжение.
16.2.1.3. Перед фазировкой следует выполнить проверку симметрии напряжений, подведенных к выводам коммутационного аппарата (отдельно с каждой стороны).
Если значения измеренных напряжений сильно отличаются между собой, необходимо проверить положение переключателей ответвлений обоих трансформаторов.

Переключением ответвлений уменьшают разницу напряжений. Фазировка допускается, если разница напряжений не превышает 10%.
16.2.1.4. Фазировка состоит в отыскании выводов, между которыми напряжение близко к нулю.
Для этого провод от вольтметра подсоединяется к одному выводу коммутационного аппарата, а другим проводом поочередно прикасаются к трем выводам аппарата со стороны фазируемого трансформатора.
16.2.1.5. В случае, когда фазы, между которыми получены близкие к нулю показания, расположены одна напротив другой, то фазировка считается законченной.
В противном случае необходимо выполнить переприсоединение фаз к выводам коммутационного аппарата со стороны фазируемого трансформатора, таким образом, чтобы близкие к нулю показания при измерениях напряжений были между фазами, расположенными друг против друга. После переприсоединения фаз необходимо выполнить повторную проверку их совпадения.
16.2.1.6. Если после измерений ни одно из показаний вольтметра не было близким к нулю, то это значит, что фазируемые трансформаторы принадлежат к разным группам соединений и их включение на параллельную работу недопустимо. Фазировку на этом следует прекратить.
16.2.2. Фазировка трансформаторов с обмотками НН до 380 В с установкой перемычки между выводами.
16.2.2.1. Фазируемые трансформаторы включены по схеме на рисунке 9. Перемычка с сопротивлением 3 — 5 кОм устанавливается между двумя любыми выводами коммутационного аппарата, к которому подведены напряжения от фазируемых трансформаторов.
16.2.2.2. Фазировка производится вольтметром со стороны обмоток НН. Вольтметр должен быть рассчитан на двойное линейное напряжение.
16.2.2.3. После проверки симметрии напряжений трансформаторов согласно 16.2.1.3, измеряется напряжение между выводами аппарата, не соединенными между собой перемычкой, аналогично 16.2.1.4. Далее необходимо сделать анализ результатов измерений.
16.2.2.4. Возможные варианты результатов измерений:

  • при измерениях получены два нулевых показания. Если выводы, между которыми получены нулевые показания, расположены друг против друга — фазировка считается законченной. В противном случае необходимо выполнить переприсоединение фаз к выводам коммутационного аппарата со стороны фазируемого трансформатора, таким образом, чтобы близкие к нулю показания были между выводами, расположенными друг против друга. После переприсоединения фаз необходимо выполнить повторную проверку их совпадения;
  • при измерениях не получено ни одно нулевое показание. Если при этом одно из измеренных напряжений равно линейному, а одно — удвоенному линейному напряжению, необходимо перенести перемычку на выводы, между которыми напряжение равно линейному, и повторить фазировку;
  • только одно из измерений дает нулевое показание. В этом случае необходимо переприсоединить накрест любые две фазы на стороне ВН фазируемого трансформатора, и повторить измерения;
  • при измерениях не получено ни одно нулевое показание и среди измеренных напряжений нет линейного и удвоенного линейного. В этом случае необходимо повторить фазировку при соединении перемычкой другой пары выводов.

Всего может быть выполнено три комбинации соединения перемычкой — поочередное соединение одного вывода аппарата со стороны одного трансформатора с тремя выводами аппарата со стороны другого. Если в этих комбинациях ни одно из измеренных напряжений не равно нулю, то включить на параллельную работу фазируемые трансформаторы, невозможно. Фазируемый трансформатор не принадлежит к одной из нечетных групп соединений обмоток.

16.2.3. Фазировка линейных присоединений напряжением до 1000 В.
16.2.3.1. Фазировка выполняется вольтметром, рассчитанным на двойное фазное напряжение.
Разница напряжений фазируемых линий не должна превышать 10%.
16.2.3.2. Фазировка состоит из таких операций:

  • проверка чередования фаз;
  • проверка симметрии напряжений на выводах коммутационных аппаратов с каждой стороны отдельно;
  • проверка электрической связи между фазируемыми линиями;
  • измерение напряжений между каждым выводом коммутационного аппарата с одной стороны и тремя его выводами с другой стороны (всего девять измерений). Шесть измерений должны иметь одинаковые значения.

16.2.3.3. При расположении фаз, между которыми получены нулевые показания, друг против друга, — фазировка считается законченной.
В противном случае необходимо выполнить переприсоединение фаз к выводам коммутационного аппарата со стороны фазируемой линии, таким образом, чтобы нулевые показания при измерении напряжений были между выводами, расположенными друг против друга. После переприсоединения фаз необходимо выполнить повторную проверку их совпадения.
16.2.3.4. Если подобрать соответствие фаз не удается, то линии сфазировать невозможно. В этом случае необходимо по методике выполнить фазировку питающих эти линии трансформаторов.
16.2.4. Фазировка кабельных и воздушных линий 6-110 кВ.
16.2.4.1. Фазируемые линии 6-10 кВ, включены по схеме.
16.2.4.2. Для фазировки линий 6-10 кВ следует использовать указатели напряжения типа УВН-80 и УВНФ, а линий 35-110кВ — указатели напряжения типа УВНФ-35-110.
16.2.4.3. Перед началом фазировки необходимо выполнить проверку исправности комплекта указателя напряжения. Для этого осуществляется двухполюсное подключение прибора: щупом «заглушки» касаются заземленной части, а щупом указателя токоведущей части, заведомо находящейся под напряжением.При этом сигнальная лампа исправного указателя должна ярко гореть. Затем, не отнимая указатель от токоведущей части, следует прикоснуться к ней щупом «заглушки». Сигнальная лампа должна погаснуть.
16.2.4.4. Перед началом фазировки, необходимо выполнить проверку наличия напряжения на всех шести выводах коммутационного аппарата, чтобы убедиться в отсутствии обрыва фаз или замыкания на землю на фазируемых линиях.
16.2.4.5. При фазировке необходимо действовать в такой последовательности:

  • прикоснуться щупом «заглушки» к любому крайнему выводу коммутационного аппарата, а щупом указателя напряжения — поочередно к трем выводам аппарата со стороны фазируемой линии;
  • в двух случаях лампа будет ярко загораться, в третьем – не будет, что укажет на одноименность фаз;
  • после определения первой пары одноименных выводов, аналогичным способом находятся две другие.

16.2.4.6. Если одноименные фазы не находятся на коммутационном аппарате друг против друга, с электроустановки необходимо снять напряжение и выполнить переприсоединение фаз к выводам аппарата со стороны фазируемой линии.
16.2.4.7. Длительность прикосновения указателя напряжения к токоведущим частям при фазировке не должна превышать 3 секунд.
Фазировку должны выполнять два лица с группой по электробезопасности не ниже III и IV, которые имеют право выполнять оперативные переключения, причем саму фазировку выполняет лицо высшей квалификации.
16.2.4.8. Фазировка линий, отходящих от разных подстанций, которые питаются от одной сети, то есть фазировка двух трансформаторов по линиям, проложенным между ними, выполняется аналогично фазировке линий, имеющих между собой электрическую связь.
16.2.4.9. Фазировка линий 35 — 110кВ выполняется указателем напряжения на отключенных разъединителях или отделителях, выводы которых находятся под напряжением шин РУ с одной стороны и напряжением фазируемой линии с другой, в такой последовательности:

  • сначала необходимо проверить наличие напряжения на всех выводах разъединителя (отделителя) прикосновением щупов указателя напряжения к фазе и к заземленной конструкции. При наличии напряжения лампа указателя должна загораться. Фазировка возможна только при отсутствии в сети замыкания на землю;
  • после этого проверяется совпадение напряжений на крайних парах выводов разъединителя (отделителя). На средней паре выводов совпадение напряжений можно не проверять. Если лампа указателя не горит при проверке на крайних парах выводов, то фазировка считается законченной. Если лампа загорается хотя бы при одной из этих проверок, фазировку необходимо прекратить — напряжения не совпадают.

16.2.5. Меры безопасности при фазировке указателями напряжения.
16.2.5.1. Перед началом фазировки необходимо убедиться в выполнении как общих требований техники безопасности по подготовке рабочего места, так и специальных требований по работе с измерительными штангами на оборудовании, находящемся под напряжением.
16.2.5.2. Электрические аппараты, на выводах которых будет производиться фазировка, до подачи на них напряжения, следует надежно запереть и выполнить мероприятия, предотвращающие их включение.
16.2.5.3. Указатели напряжения (перед началом работы под напряжением) должны быть тщательно осмотрены. Лаковое покрытие трубок, изоляция соединительного провода и лампа-индикатор не должны иметь видимых повреждений и царапин.
Срок годности указателя проверяется по штампу периодических испытаний. Не допускается применение указателей напряжения, срок годности которых истек.
16.2.5.4. Работа с указателями напряжения выполняется с обязательным применением диэлектрических перчаток.
При фазировке запрещается приближать соединительный провод к заземленным конструкциям. Рабочие и изолирующие части указателя напряжения следует располагать так, чтобы не возникла опасность перекрытия по их поверхности между фазами или на землю.
16.2.5.5. Фазировка указателями напряжения во время дождя, снегопада, тумана и при недостаточном уровне освещения запрещается.
При выполнении фазировки при ярком свете (ОРУ, ВЛ), следует применять затенители.

16.3. Фазировка косвенными методами.

16.3.1. Косвенными методами фазируют трансформаторы и линии всех классов напряжений. В распределительных устройствах, где все системы шин в работе, для выполнения фазировки освобождают одну из систем шин.
16.3.2. Фазировка выполняется в такой последовательности:

  • при включенном ШСВ необходимо вольтметром проверить соответствие маркировки и совпадение фаз вторичных напряжений трансформаторов напряжений рабочей и резервной систем шин. После этого отключить ШСВ и снять его оперативный ток;
  • на резервную систему шин подать напряжение от ВЛ, которую нужно сфазировать;
  • выполнить фазировку на выводах вторичных цепей трансформаторов напряжения рабочей и резервной систем шин. Для этого вольтметром сделать шесть измерений в такой последовательности:

а1 — а2; а1 — б2; а1 — с2; б1 — а2; б1 — б2; б1 — с2.

  • если фазы а1 и а2, б1 и б2, с1 и с2 (нулевые показания вольтметра) совпадают, фазировка считается законченной.

16.3.3. Если измерения напряжения между одноименными выводами дают не нулевые, а другие результаты, то измерения прекращаются и фазируемая ВЛ отключается.
16.3.4. При фазировке косвенным методом следует учитывать схему заземления вторичных обмоток трансформаторов напряжения, так как заземленной может быть как нейтраль, так и одна из фаз.

  • Назад
  • Вперед
  • Назад
  • Вперед

Диспетчерская

  • Вы здесь:
  • Главная
  • Инструкции
  • Диспетчерская
  • Диспетчерские инструкции
  • org/ListItem»> Инструкция по производству оперативных переключений в электроустановках

Читать также:

  • Опыт сбора и анализа информации об аварийных нарушениях по записям РАС
  • Положение об оперативно-выездной бригаде района электрических сетей
  • Применение электродинамической модели для выработки новых требований к СМПР
  • Архивы 2001
  • Типовая инструкция по обслуживанию устройств резервирования при отказе выключателя (УРОВ) 110-220 кВ

Как определить уровень напряжения в линии электропередач и безопасное расстояние

Прямо сейчас ваша линия электропередач поставляет до 120 000 вольт электроэнергии в ваш дом или на работу! Последнее, что вы хотите сделать, это возиться с этими высоковольтными линиями электропередач, но какое расстояние вы должны оставить между этими линиями электропередач и вашим домом или офисом? И чем опасно хождение по линиям электропередач? Мы ответим на эти вопросы в этой статье о том, как определить уровень напряжения в сети и безопасное расстояние.



Введение

Когда дело доходит до выявления опасных линий электропередач и обеспечения безопасного расстояния, в игру вступают три типа линий электропередач: линии передачи, распределения и связи. Каждый тип линии представляет собой различный уровень напряжения для профессионалов, работающих рядом с ними. Профессионалы могут определить опасную линию с помощью цветовой маркировки на опорах электропередач и с помощью нескольких методов безопасности, обеспечивающих соблюдение всех местных норм и правил.

Линии электропередач, также известные как транслинии или линии электропередач, отвечают за передачу электроэнергии от электростанций к подстанциям. Напряжение транслинов колеблется от 35 000 до 765 000 вольт и может привести к серьезным травмам или смерти любого, кто вступит с ними в контакт. Линии электропередач не имеют цветового кода на пластиковом покрытии.

Тип линии электропередач, соединяющей жилые и коммерческие здания, называется распределительной линией. Распределительные линии проходят от подстанций к домам и предприятиям и имеют уровень напряжения от 2000 до 35000 вольт. Пластиковое покрытие этих линий имеет черные полосы через каждые несколько дюймов, что указывает на опасные уровни напряжения. На некоторых столбах могут быть трансформаторы, которые соединяют низковольтные распределительные линии с высоковольтными распределительными линиями на уровне улицы. На этих столбах нарисованы красные полосы.

Линии связи, также известные как телекоммуникационные или телекоммуникационные линии, отвечают за передачу телефонных и кабельных сигналов в дома и на предприятия. Эти линии работают при уровне напряжения около 1000 вольт и могут привести к серьезным травмам, если кто-либо вступит с ними в контакт. Пластиковое покрытие этих опор имеет синие полосы через каждые несколько дюймов.



Базовые знания по низковольтному/высоковольтному оборудованию (LHV/HV) -Напряжение). Уровень напряжения линий электропередач может различаться в разных районах, поэтому при работе с ними необходимо соблюдать осторожность. Что еще более важно, в разных районах действуют разные правила безопасного удаления от линий электропередач.

Из-за разного уровня напряжения в линиях электропередач в разных зонах действуют разные правила безопасного удаления от линий электропередач. Вообще говоря, для низковольтных и высоковольтных линий электропередачи требуется двукратный буфер безопасности.

Местный оператор распределительной сети должен быть в состоянии сказать вам, нужно ли учитывать какие-либо линии электропередач в вашей работе, и как близко вы можете подойти. Вы должны внимательно следовать их советам. Вообще говоря, для низковольтных и высоковольтных линий электропередачи требуется двукратный буфер безопасности.



Советы и рекомендации по низковольтному/высоковольтному оборудованию (LHV/HV) в повседневной жизни

Многие люди спрашивают, как определить напряжение линий электропередач со счетчиками или без них. Мы собираемся предоставить несколько советов и приемов, которые помогут вам сделать это безопасно. Если вам просто любопытно, какой опасности вы можете подвергнуться во время вашего следующего похода, или если вам нужно защитить высоковольтную линию электропередачи от посягательств, важно, чтобы эти простые, но жизненно важные приемы были известны многим. Даже сейчас их знание может однажды спасти вашу или чью-то жизнь!

Первый совет для понимания того, как отличить низкое напряжение от высокого, заключается в том, что при напряжении 120 В и ниже совершенно безопасно приближаться к линиям электропередач (будь то над головой или под землей) без личного безопасного расстояния, при условии, что вы изолировали себя. Это связано с тем, что ток на этих уровнях не может даже проникнуть в вашу кожу или нанести какой-либо ущерб.

Напряжение линий электропередач

Большинство линий электропередач в Северной Америке имеют напряжение 115 кВ, но также распространено напряжение 230 кВ. Уровень напряжения линии можно определить, наблюдая, насколько далеко от центра опорная башня находится от соседних конструкций. Например, если две опоры расположены в среднем на расстоянии около 50 футов друг от друга, и одна опора наклонена в одну сторону или кажется ниже своей соседки, то по этой линии проходит мощность 115 кВ.

Если линия наклонена в одном направлении, вы можете быть уверены, что это двухфазная линия. Двухфазные линии могут нести 60 кВ по одной фазе и 115 кВ по другой фазе. Суммарное напряжение двухфазной линии составляет 230 кВ (230 киловольт). Если только одна опора наклонена в определенном направлении, то это однофазная линия с напряжением 69 кВ или 138 кВ.

Бывают случаи, когда линия, наклоненная в одном направлении, несет 69 кВ, а не 115 кВ. Падающая башня с двумя фазами имеет общее напряжение 138 кВ (138 киловольт). Наклоняющаяся однофазная башня могла нести либо 69или 138 кВ. Трудно определить, что это такое, не связавшись с местной коммунальной службой. Ваша лучшая стратегия состоит в том, чтобы предположить, что оба типа опор несут напряжение 230 кВ и работают оттуда.

В большинстве случаев ЛЭП с опорами, наклоненными в противоположные стороны, имеют напряжение 138 кВ. Они могут нести 69 кВ по одной фазе и 138 кВ по другой фазе, но более вероятно, что они будут нести 138 кВ по обеим фазам. Если вы не уверены, что это такое, предположим, что оно несет 230 кВ и работает оттуда.



Высоковольтные линии электропередачи

Когда высоковольтные линии электропередач пересекают дороги общего пользования или районы, где могут находиться люди или животные, важно обеспечить достаточный уровень безопасного расстояния. Этот зазор должен находиться на высоте от 20 до 200 футов над уровнем земли, в зависимости от того, в каком штате вы живете. Лучше всего нанять эксперта при расчете таких уровней расстояния.

Вот несколько советов по идентификации высоковольтных линий электропередач и безопасных уровней доступа:

Во-первых, поищите любые признаки пересечения проводов рядом с вашим домом. Если вы видите знак с надписью «Высокое напряжение» или «Предупреждение: высокое напряжение», лучше вызвать специалиста, прежде чем приступать к дальнейшему расследованию.

Во-вторых, вы можете использовать лазерный уровень, чтобы обеспечить достаточное расстояние между вами и проводами. В-третьих, если у вас есть доступ к дрону или вертолету, лучше всего использовать один из этих методов, так как они обеспечат вид сверху на то, что находится над уровнем земли.

Если вы планируете построить дом или другую постройку в пределах 200 футов от высоковольтных линий электропередач, лучше всего нанять эксперта, который сделает это безопасно. Такие специалисты будут иметь все необходимые меры безопасности. Они также будут знать, как подать заявление на получение особых исключений в агентство вашего штата, которое осуществляет надзор за линиями электропередач.

Самостоятельно это делать небезопасно. Если вы видите что-либо или кого-либо, кто нарушает меры безопасности, вы должны немедленно сообщить об этом.



Как определить напряжение линий электропередач

Как правило, существует два типа линий электропередач, с которыми вы можете столкнуться – воздушные и подземные. Каждый из них представляет различные угрозы безопасности. Первым шагом в обучении тому, как определять уровни напряжения, является определение типа линии, на которую вы смотрите, и того, находится ли она над или под землей. Если вы наткнулись на линию и не уверены, что это линия электропередач, не думайте, что это не так!

Помимо определения того, является ли линия воздушной или подземной, вам необходимо знать, какой уровень напряжения она несет. Вы можете определить напряжение одним из двух способов: глядя на маркировку на столбах и линиях, или с помощью электрического счетчика.

Если вы умеете читать маркировку на столбах и линиях, то обычно она указывается в киловольтах (кВ), за которыми следует ампер (А). Чем выше число кВ, тем выше уровень напряжения. Если на столбах и линиях нет маркировки, используйте электросчетчик, чтобы определить уровень напряжения вашей линии электропередач.

Для воздушных линий: если вы встретите линию, не имеющую маркировки или табличек, считайте, что она находится под высоким уровнем напряжения. Для подземных линий электропередач предполагается, что они имеют средний уровень напряжения, если не указано иное.

Если вы работаете с подземными линиями электропередач, всегда надевайте обувь на резиновой подошве, когда копаете рядом с ними, чтобы при контакте с электричеством, проходящим через них, оно проходило через ваше тело, а не через почву или воду, что может привести к повреждению. к имуществу или причинению вреда окружающим.

После определения уровня напряжения необходимо определить безопасное расстояние. Общее эмпирическое правило заключается в том, что для воздушных линий вы должны соблюдать расстояние не менее 10 футов от их опор и 25 футов от их проводов. Для подземных линий электропередач вы должны соблюдать дистанцию ​​не менее 10 футов от них.



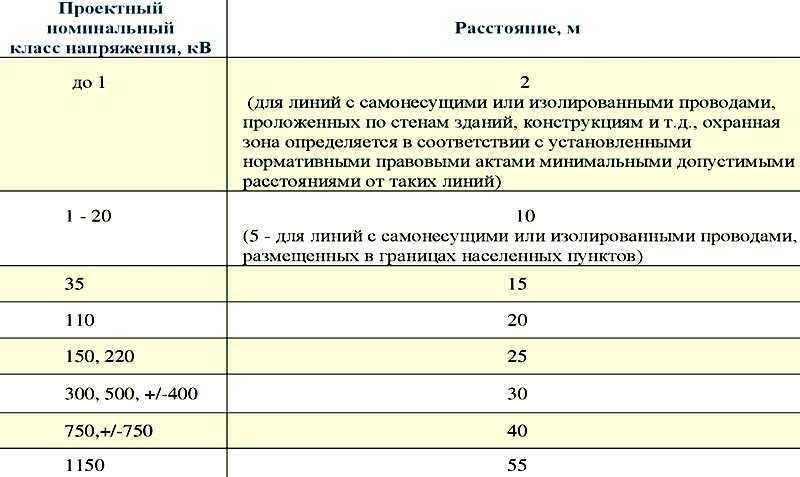

Безопасное расстояние от линий электропередач

Для обеспечения безопасности электроснабжения электрические компании соблюдают строгие правила в отношении линий электропередач. Эти правила гласят, что ни один человек или объект не должен находиться в пределах 30 футов от линии электропередач. Все деревья и кусты должны находиться на расстоянии не менее 60 футов от линий электропередач, за исключением тех деревьев и кустов, которые используются в качестве барьера для предотвращения контакта проводов с предметами или людьми. Когда дело доходит до линий электропередач, безопасность не может быть поставлена ​​под угрозу.

Чтобы поддерживать стандарты безопасности и избегать перебоев в подаче электроэнергии, электрические компании должны соблюдать строгие правила. Во-первых, они никогда не прокладывают линии электропередач на деревьях или в других местах, где они могут соприкасаться с чем-либо еще. Во-вторых, энергетические компании по возможности не будут пересекать линии друг друга. Если нет возможности установить линию, не пересекая линию другой компании, то необходимы высоковольтные линии.

Теги: Powerline

Терминология – введение

Напряжения, токи и цепи

Напряжения и токи можно изобразить как электрическое давление. Аналогия часто используется с водой в трубе; напряжение аналогично давлению воды. Напряжение — это то же самое, что разность потенциалов . Этот термин возникает из-за того, что напряжение представляет собой потенциал для совершения работы.

Напряжение строго всегда измеряется между двумя объектами; разность потенциалов между двумя точками. Однако принято определять землю при нулевом напряжении. Тогда мы можем говорить о напряжение одной точки или проводника с подразумеваемым добавлением «относительно земли».

Ток это поток электричества. Напряжение всегда будет пытаться управлять током. Величина управляющего тока зависит от сопротивления цепи. Если напряжение возникает, например, через воздушный зазор, незначительный ток будет протекать до тех пор, пока напряжение не станет настолько высоким, что воздух выйдет из строя. Если напряжение возникает на проводнике, по нему будет течь ток.

В металлах ток переносят электронов , элементарные частицы несут по одному отрицательному заряду каждая. Между прочим, обратите внимание, что электроны движутся так медленно, что, как правило, ни один электрон в действительности не проходит весь путь по цепи. Хорошая аналогия — цепочка шариков для пинг-понга в трубе. Когда вы толкаете крайний шар, все шары двигаются (течет ток), но ни один шар не движется по всей длине.

Для подачи электричества необходима полная цепь . Если у вашей трубы закрытый конец, вы можете толкать шарики для пинг-понга так сильно, как хотите, и они могут немного раздавиться, но потока не будет. Чтобы иметь поток, вы должны сделать трубу непрерывной петлей.

Хотя так получилось, что в металлах ток переносится электронами, это не имеет принципиального значения для природы тока. Любой заряженный объект, который можно заставить двигаться, может проводить ток. При пробое воздуха под высоким напряжением ток частично переносится ионами (молекулами воздуха, у которых оторвались электроны), а при электролизе ток переносится ионами в растворе.

Мощность

Мощность является произведением напряжения и силы тока. В электроэнергетике мы склонны поддерживать более или менее постоянное напряжение и позволять изменению мощности компенсировать изменения тока.

Соотношение «мощность = напряжение, умноженное на ток» применимо независимо от того, какие единицы измерения вы используете для измерения различных величин, при условии, что единицы согласуются друг с другом. Простейшие единицы измерения: вольт , ампер и ватт :

  • ватт (Вт) = вольт (В) x ампер (А)
  • киловатт (кВт) = киловольтампер (кВ) x ) = вольт (В) x килоампер (кА)
  • мегаватт (МВт) = киловольт (кВ) x килоампер (кА) и т. д.

Электроэнергия передается по передающей и распределительной сетям и используется потребителем на дальнем конце. Для передачи заданной мощности можно иметь высокое напряжение и малый ток или наоборот.

Однако ток вызывает нагрев . Упрощенно это происходит потому, что электроны, двигаясь по проводу, продолжают сталкиваться с атомами, составляющими провод, и эти столкновения вызывают нагрев. Нагрев увеличивается по мере того, как кв. текущего года.

Следовательно, для передачи определенного количества энергии, если вы используете низкое напряжение и большой ток, вы будете тратить гораздо больше энергии на нагрев проводов, чем если вы используете высокое напряжение и малый ток. Поэтому массовая передача мощности осуществляется при высоких напряжениях .

Постоянный и переменный ток

В цепи постоянного тока (постоянного тока) напряжение и ток все время имеют одно и то же направление. Электроника с батарейным питанием, автомобильная электрика и основные железные дороги к югу от Темзы — все это примеры цепей постоянного тока.

Однако большая часть передачи электроэнергии осуществляется с помощью переменного тока (переменного тока). Частота в этой стране (и в других местах, включая те части мира, на которые повлияли британцы) составляет 50 герц (Гц). Америка использует 60 Гц. Один герц равен одному циклу в секунду . Один цикл состоит из напряжения и тока, начинающихся с нуля, плавно повышающихся до максимума в одном направлении, падающих через ноль до того же значения в противоположном направлении и возвращающихся к нулю. Сетевое электричество делает это 50 раз в секунду, поэтому каждый цикл длится пятидесятую долю секунды или двадцать миллисекунд.

В настоящее время постоянный ток используется в энергосистемах только там, где действительно необходимо передавать мощность на очень большие расстояния, или когда вы хотите соединить две разные системы переменного тока, но не хотите поддерживать их синхронизированными (например, Великобритании и Франции).

Для переменного тока большинство понятий, используемых для описания постоянного тока, по-прежнему применимы, но требуют небольших изменений. Напряжение и ток по-прежнему означают в основном одно и то же. Однако, поскольку напряжение (или ток) постоянно меняется, но вы хотите описать его одним значением, вам необходимо определить, какое напряжение или ток вы имеете в виду. Вы можете определить напряжение как максимальное значение достигнутое напряжением в любом направлении. Это называется амплитудой . Однако чаще определяют другую величину, называемую «среднеквадратичное значение» напряжения или тока. Rms означает «среднеквадратичное значение» . Для практических целей в электроэнергетике это просто постоянная доля амплитуды: среднеквадратичное значение = 0,71 x амплитуда, амплитуда = 1,41 x среднеквадратичное значение. (Коэффициент 1,41 — это квадратный корень из 2.) Среднеквадратичное значение используется потому, что переменный ток обычно имеет тот же эффект, что и постоянный ток, когда его среднеквадратичное значение такое же, как и у постоянного тока.

Значения в электроснабжении всегда выражаются в среднеквадратичных величинах. Таким образом, 400 кВ является действующим значением. Амплитуда (то есть максимальное напряжение) больше, 566 кВ.

Частоты и гармоники

Хотя электроснабжение в основном осуществляется с частотой 50 Гц, в любой практической энергосистеме всегда вкрадываются небольшие количества тока и напряжения на других частотах. Эти частоты обычно точно кратны частоте сети и известны как гармоники . Таким образом, вторая гармоника составляет 100 Гц, третья гармоника составляет 150 Гц и т. д. (Обратите внимание, что музыканты считают свои гармоники иначе, чем инженеры-электрики!).

В электроэнергетике стараются свести гармоники к минимуму, и обычно в системе передачи они составляют менее 1%. Гармоники, как правило, самые низкие в системе передачи и становятся больше в распределительных цепях и еще больше в домах. Третья гармоника (150 Гц) имеет тенденцию быть наиболее значимой.

Термин «частоты сети» часто используется для обозначения как частоты 50 Гц, так и нескольких первых гармоник. Их также можно описать как «чрезвычайно низкие частоты» или ELF, которые определяются как частоты от 30 до 300 Гц.

Фазы

В идеале в цепи переменного тока напряжение и ток точно равны в фазе , то есть они проходят через ноль в один и тот же момент времени, вместе достигают своего максимума и т. д. На практике они редко точно в фазе: бывает разность фаз , выраженная в градусах . Другим способом выражения разности фаз является коэффициент мощности . Коэффициент мощности, равный единице, эквивалентен нулевой разности фаз. Потребители, как правило, взимают дополнительную плату со своей компании-поставщика, если их коэффициент мощности слишком далеко от единицы. Однако некоторые разности фаз вносятся не потребителем, а цепями, по которым передается электричество.

Тот факт, что напряжение и ток могут не совпадать по фазе, вносит некоторые тонкости в расчет мощности. Это приводит к терминам «активная мощность» и «реактивная мощность» , а величины «МВА» и «МВАР» . Когда мы переходим от постоянного тока к переменному, мы также должны расширить идею сопротивления , включив в него его партнеров по переменному току, реактивное сопротивление и импеданс .

С переменным током, как и с постоянным, вам все еще нужна полная цепь для протекания тока. Многие цепи переменного тока, как и цепи постоянного тока, имеют два провода («выход» и «обратно» или «вход» и «возврат»). Однако система питания использует три провода вместо двух. Это известно как «трехфазное» электричество, и более эффективен в том смысле, что требует только в полтора раза больше проводов (три вместо двух) для передачи в три раза большей мощности.

Напряжение и ток по трем фазам номинально на 120 градусов не совпадают по фазе. Их часто называют в честь цветов в качестве удобных этикеток, обычно красный , желтый и синий .

Когда три фазы имеют не совсем одинаковое напряжение и не совпадают по фазам точно на 120 градусов (что на практике происходит все время из-за характера подаваемой нагрузки), было бы вполне возможно описать систему тремя отдельными напряжениями и их фазами. Однако инженеры-электрики склонны использовать другой способ описания одного и того же явления. Это система «напряжение прямой последовательности» , «напряжение обратной последовательности» и «напряжение нулевой последовательности» (сокращенно pps , nps и zps ). часто опускается, отсюда, например, «напряжение нулевой последовательности» ). Это имеет то преимущество, что напряжения обратной и нулевой последовательности обычно малы, а когда три фазы находятся точно под углом 120 градусов, они вообще исчезают.

подробнее о влиянии токов nps и zps на магнитные поля

Трехфазное электричество приводит к еще одной тонкости в напряжениях. Напряжение между любыми двумя из трех фаз в 1,73 (квадратный корень из трех) раз больше, чем напряжение между любой одной фазой и землей. Поэтому вы должны решить, подавать ли напряжение между фазами или фаза-земля . Электроэнергетика почти всегда дает междуфазные напряжения. Таким образом, 400 кВ — это 400 кВ между фазами и только 231 кВ между фазами. Исключением является конечное напряжение распределения, которое может быть задано в любом случае. 230 В — между фазами и 400 В — между фазами. Обратите внимание, что строго до гармонизации с Европой эти напряжения были 240 В и 415 В.

Некоторые порядки величины:

  • Цепь национальной электросети 400 кВ может передавать 1 кА в каждой из трех фаз, таким образом передавая мощность 700 МВт.
  • Распределительная цепь 132 кВ может передавать 300 А в каждой из трех фаз, таким образом, передавая мощность 70 МВт.
  • Распределительная цепь 11 кВ может передавать 150 А в каждой из трех фаз, таким образом, передавая мощность 3 МВт.
  • Конечная распределительная цепь на 400 В может проводить 200 А по каждой из трех фаз, таким образом, передавая мощность 150 кВт.

(Помните, что эти напряжения являются междуфазными напряжениями, а междуфазные напряжения в 1,73 раза ниже. Таким образом, (400 кВ/1,73) x 1 кА x 3 = 700 МВт.)

Преобразование и хранение электроэнергии

Изменение напряжения трансформатором . Трансформаторы очень эффективны — около девяноста процентов, поэтому мощность проходит через трансформатор с очень небольшим поглощением. Подстанция — это просто один или несколько трансформаторов плюс связанные с ними распределительное устройство и т. д.

Для практических целей электроэнергию переменного тока нельзя хранить в больших количествах. Небольшое количество электроэнергии накапливается в полях, например, в полях. в трансформаторе и в районе ЛЭП. При использовании переменного тока единственным способом хранения большого количества электроэнергии в течение значительных периодов времени является преобразование электрической энергии в какую-либо другую форму энергии, которая может быть сохранена (например, гравитационная потенциальная энергия в насосной системе хранения , химическая энергия в батарея ). Электроэнергия проходит через системы передачи и распределения, но нигде в них не хранится в обычном смысле.

Поля

Поле — это очень общее понятие в физике для области пространства, где существует величина с определенным значением в каждой точке области. У вас может быть поле почти всего, что меняется в пространстве: например, температура , а также более распространенное гравитационное и электрические и магнитные поля .

Термин «поле», однако, обычно используется только для вещей, которые способны проявлять силу . Формально поле определяется силой, с которой оно действует на помещенный в него объект. Таким образом, формально гравитационное поле — это сила, действующая на единицу массы, электрическое поле — это сила, действующая на единицу электрического заряда, а магнитное поле может быть определено через силу, действующую на единицу магнитного заряда. (На самом деле магнитный заряд, вероятно, является плодом воображения физиков, но он имеет свое применение в качестве концепции, хотя почти наверняка не существует на самом деле.)

На практике лучше думать об электрических и магнитных полях как об областях вокруг электрических проводников, в которых эффекты можно почувствовать или измерить. Электрические поля можно измерить, потому что они воздействуют на заряды; магнитные поля можно измерить, потому что они воздействуют на движущиеся заряды, то есть на ток.

Электрические поля создаются напряжениями , независимо от того, какой ток течет и действительно ли течет вообще. Магнитные поля создаются токами , независимо от напряжения.

Поле в любой точке создается всеми источниками вокруг нее. Если доминирует один единственный источник, поле будет иметь простую форму. При наличии нескольких значимых источников поле может быть достаточно сложным.

Поля изменяются во времени так же, как напряжение или ток, которые их создают. Таким образом, цепи постоянного тока создают поля постоянного тока (все время в одном и том же направлении), а цепи с частотой 50 Гц создают поля, которые меняют направление.

Если у нас есть один источник переменного тока или однофазная цепь, поле в любой точке просто колеблется вперед и назад вдоль прямой линии. Это известно как линейная поляризация . Если у нас есть более одного источника, например. в трехфазной цепи поле больше не должно колебаться по прямой линии. На самом деле он описывает эллипсов . Это известно как «эллиптическая поляризация» . Крайним случаем является круговая поляризация .

Подробнее об эллиптической поляризации

Земля имеет естественное электрическое и магнитное поле. Это как статические, так и постоянные поля. Любые поля, создаваемые энергосистемой, накладываются поверх этих естественных полей. Магнитные поля частотой 50 Гц часто (но не всегда) меньше, чем поле Земли (которое составляет около 50 мкТл). Когда магнитное поле с частотой 50 Гц меньше статического поля, оно не влияет на среднее значение поля с течением времени; это просто делает поле немного больше в течение половины цикла и немного меньше во время другой половины.

Излучение

Хотя электрические поля создаются напряжением, а магнитные поля — токами, после их создания они могут взаимодействовать друг с другом. Переменное магнитное поле индуцирует электрическое поле. Взаимодействие описывается уравнениями Максвелла .

Уравнения Максвелла очень просто записать, но сложнее решить. Однако для настоящих целей достаточно знать, что на высоких частотах уравнения Максвелла работают таким образом, что электрическое и магнитное поля всегда связаны друг с другом как 9.0007 излучение . Они находятся под прямым углом друг к другу и распространяются со скоростью света.

В принципе, эта связь возникает на любой частоте. На практике он наиболее силен на высоких частотах и ​​постепенно ослабевает на более низких частотах. На частоте 50 Гц связь настолько слаба, что излучением можно пренебречь, и фактически электрическое и магнитное поля являются отдельными объектами, которые могут создаваться независимо. Таким образом, некорректно говорить об «излучении» на частоте 50 Гц.

подробнее об излучении

Один из способов отличить высокие частоты, на которых излучение присутствует, от низких частот, на которых его нет, — это подумать о длине волны . Длина волны — это расстояние между двумя последовательными циклами волны. Она всегда связана с частотой формулой длина волны = скорость света / частота . скорость света равна 3×10 8 метров в секунду. Для 50 Гц длина волны очень длинная, 6000 км . Радиоволны имеют длину волны, т.е. 1500 м, микроволны напр. 12 см, видимый свет напр. миллионная доля метра, рентгеновские лучи, например. миллиардная часть метра.



Критерием излучения является то, находитесь ли вы примерно в пределах одной длины волны от источника. Если вы меньше длины волны, излучение будет небольшим. Если вы больше, чем длина волны, излучение будет значительным. Эти два режима называются областью «ближнего поля» и областью «дальнее поле» обл. При частоте 50 Гц мы всегда находимся в пределах одной длины волны, 6000 км, от источника, поэтому мы всегда находимся в ближней зоне, а излучение всегда незначительно.

Альтернативным термином для полей в области, где радиация незначительна, является «квазистатические поля» .


Опубликовано

в

от

Метки:

Комментарии

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
