Блоки испытательные FAME – современное и надежное решение — Энергетика и промышленность России — № 22 (210) ноябрь 2012 года — WWW.EPRUSSIA.RU

Блоки испытательные FAME – современное и надежное решение — Энергетика и промышленность России — № 22 (210) ноябрь 2012 года — WWW.EPRUSSIA.RU — информационный портал энергетика

http://www.eprussia.ru/epr/210/14549.htm

Газета «Энергетика и промышленность России» | № 22 (210) ноябрь 2012 года

Если речь идет об измерении энергии и других электрических параметров, во многих отношениях трансформаторы тока просто незаменимы.

Однако их особенность заключается в том, что для трансформаторов тока всегда требуется низкоомная нагрузка; разомкнутая вторичная цепь трансформатора тока может представлять смертельную опасность. Компания Phoenix Contact предлагает испытательные блоки FAME, а вместе с этим – надежный и удобный сервис при обслуживании и замене трансформаторов.

Для электростанций с широким перечнем оборудования – генераторами, линиями электропередачи и мощными приводами – так же, как и для каждого потребителя на уровне домовладения, требуется защита от токов перегрузки и короткого замыкания. Единственное различие состоит в том, что эта защита не может быть реализована с помощью стандартных плавких предохранителей или автоматических выключателей. В сетях с низким, средним и высоким напряжением применяются распределительные устройства. Для того чтобы защитные и измерительные приборы распределительных устройств измеряли параметры в режиме реального времени, используются трансформаторы тока (рис. 1). Трансформатор тока выдает во вторичную цепь пониженный до 1 А или 5 А ток с гальванической развязкой, который эквивалентен первоначальной измеряемой величине. При этом он работает по принципу трансформатора с кольцевым сердечником, у которого со стороны первичной цепи имеется только одна обмотка (проводка с нагрузкой), а на стороне вторичной цепи (низкоомная нагрузка) он как бы замкнут накоротко (рис. 2).

Для упомянутого здесь короткого замыкания должно выполняться основное и важное правило: вторичные цепи трансформатора тока никогда не должны быть разомкнуты, иначе легко может индуцироваться очень высокое, опасное для жизни напряжение (до нескольких киловольт). Этот факт весьма просто проследить на примере закона Ома. Если номинальная мощность трансформатора составляет, например, 10 ВА, то при токе в 5 А индуцированное напряжение составит 2 В. При замкнутой вторичной цепи справедливо следующее:

Поэтому необходимо быть крайне осторожными при проведении работ с трансформаторами тока. С одной стороны, на трансформаторах тока индуцируются очень высокие напряжения во вторичной цепи (почти в тридцать раз превышающие напряжение первичной цепи), с другой стороны, при разомкнутом вторичном контуре происходит сильный нагрев, так как в трансформаторе отсутствует встречный магнитный поток. За счет того, что имеют место высокие потери из‑за перемагничивания, трансформатор фактически «прогорает». Это в первую очередь относится к трансформаторам среднего и высокого напряжения, которые буквально взрываются.

Осторожность требуется в особенности при обращении с измерительными контурами трансформатора, которые приходится размыкать при техническом обслуживании и при замене отдельных компонентов, а также при отключении защитных устройств от схемы. Избежать использования трансформаторов тока, как правило, невозможно, так как прямое подключение измерительных устройств к высоковольтным цепям представляло бы собой прямой и опасный контакт с высоким напряжением и невозможность обеспечить требуемые воздушные зазоры и пути тока утечки. Кроме того, для электрических измерений поперечное сечение провода в измерительном контуре должно соответствовать силе тока в первичной цепи.

Таким образом, в схемах трансформатора тока важно всегда иметь низкоомный нагрузочный резистор или короткозамкнутый контур на стороне вторичной цепи, так как во время технического обслуживания оперативный персонал должен вручную переключаться с полного сопротивления нагрузки на короткое замыкание, а это представляет повышенную опасность. Особенно потому, что работа осуществляется в таких случаях под нагрузкой.

При этом долгое время приходилось пользоваться переключаемыми блоками клемм или же очень простыми, не защищенными от касания испытательными блоками. Так как эти испытательные блоки не были модульными, очень часто приходилось подгонять приложение под характеристики продукта, в частности по количеству полюсов и функциям. Сейчас самое время изменить ситуацию и предложить надежное современное и соответствующее требованиям рынка решение.

Система «Fast And Modular Energy – System» FAME – блоки испытательные от Phoenix Contact (рис. 4) может не только обеспечить безопасность работы с трансформаторами, но также обладает важными свойствами, такими, как:

• простота использования;

• возможность сборки контрольной цепи с помощью штекерных перемычек;

• модульность, т. е. конструкция, позволяющая подобрать испытательный блок на необходимое количество контактов;

• возможность маркировки базового блока и крышек.

Состояние схемы подключения измерительного трансформатора определяется типом установленной крышки (рабочая/контрольная/холостая) и установленной в базовом блоке замыкающей перемычки при отсутствии какой‑либо крышки (замкнутая вторичная обмотка трансформатора тока).

Блоки испытательные FAME могут быть подобраны на необходимое число контактов для соединения трансформаторов тока и напряжения с защитными и измерительными приборами. Система (см. таблицу 2) состоит из:

• базового блока;

• контрольной крышки;

• рабочей крышки;

• холостой крышки.

Для реализации замыкания вторичной обмотки ТТ и соединения нейтральных точек в схеме «звезда» применяются штекерные перемычки красного цвета. Поставляться могут перемычки, имеющие до десяти полюсов. Соединение нейтральных точек в схеме «звезда» осуществляется штекерными перемычками с удалением из них ненужных контактов.

Если рабочая крышка снята с базового блока, то замыкание вторичной обмотки трансформатора тока осуществляется через предварительно установленные штекерные перемычки (рис. 5).

Поскольку система FAME в полном объеме сертифицирована по ГОСТ Р 50030.7.1‑2000 (IEC 60947‑7‑1‑89), все продукты могут встраиваться в приложения уже на стадии проектирования.

В целях упрощения монтажа и во избежание ошибок при подключении проводов базовый блок, рабочая и контрольная крышки могут маркироваться на уровне отдельного полюса соответственно с помощью шильдиков ZB 8 или UC-TM 8.

Систему маркировки дополняют подходящие по размерам таблички с надписями, устанавливаемые на фронтальной части электротехнического шкафа или монтажной панели (рис. 5).

Таким образом, благодаря системе FAME работа с трансформаторами становится безопаснее, нагляднее и проще.

При установленной рабочей крышке осуществляется нормальный рабочий режим эксплуатации. При подключении контрольной крышки реализуется режим тестирования. В зависимости от конфигурации подключенных к контрольной крышке цепей и оборудования могут проводиться различные тесты, например проверка параметров трансформаторов или же защитных устройств (рис. 6).

На рис. 7 показано стандартное применение блоков испытательных FAME для соединения трансформаторов тока и защитных устройств.

Особым преимуществом системы FAME является возможность создания нулевой точки «звезды» внутри системы для заземления трансформаторов тока с одной стороны. Заземление производится в целях предотвращения несчастных случаев при коротком замыкании между первичным и вторичным контурами трансформатора или при ошибочно незакороченной вторичной цепи. В цепях низкого напряжения заземление трансформаторов рекомендуется, а среднего и высокого напряжения предписывается в обязательном порядке.

Система FAME позволяет решить две важных задачи:

1. При реновации имеющихся шкафов релейной защиты применение современных испытательных блоков FAME за счет их модульной конструкции позволит упростить работу проектировщиков и монтажного персонала. Для этой цели используются базовые блоки с индексом FAME… BI, которые идеально подходят по своим установочным размерам взамен установленных блоков БИ. Таким образом, при реновации не понадобится менять монтажную панель или выпиливать новые отверстия, достаточно будет удалить старый блок БИ и установить на его место современный аналог из системы FAME. При данной схеме не понадобится даже менять схему подключения испытательного блока, т. к. количество контактов будет в точности соответствовать прежнему решению!

2. В абсолютно новых шкафах релейной защиты применение испытательных блоков FAME позволит в стандартный для БИ вырез в шкафу установить блок FAME с количеством контактов в два раза больше. Это дает возможность сократить количество установленных блоков в шкафу для имеющихся проектов или позволит установить большее количество испытательных блоков FAME в один шкаф!

Приглашаем вас посетить стенд компании «Феникс Контакт РУС» на выставке «Электрические сети России» 27‑30 ноября 2012 года, Москва, ВВЦ, павильон 69, стенд В15 (2‑й этаж)

ООО «Феникс Контакт РУС»

119619, г. Москва, Проектируемый пр-д 5167, д. 9, стр. 1

Тел.: +7 (495) 933‑85‑48 | Факс: +7 (495) 931‑97‑22

|

Также читайте в номере № 22 (210) ноябрь 2012 года:

«РТСофт» формирует облик инноваций в электроэнергетике

За двадцатилетнюю историю ЗАО «РТСофт» удалось создать то, чем могут гордиться немногие компании, – собственную «экосистему» продуктов и решений, органически дополняющую и приумножающую возможности инновационных технологий по автома…
Перспективы развития ООО НПП «ЭКРА»

Двадцать один год назад, в ноябре 1991 года, было создано предприятие ООО НПП «ЭКРА», которое изначально специализировалось на разработке и поставке наукоемких устройств релейной защиты и автоматики на современной микропроцессорной элемен…
Достройка АЭС «Темелин» будет выгодна для национальной экономики

Предложение чешско-российского консорциума МИР. 1200 (включает компании Škoda JS, ОАО «Атомстройэкспорт» и ОКБ «Гидропресс») по локализации 70 процентов производства оборудования для АЭС в Чехии позволит оживить экономику страны. Такие выв…
Программный комплекс «Энергосфера» выходит на розничный рынок электроэнергии

Инженерная компания ООО «Прософт-Системы» (Екатеринбург) объявляет о выходе новой версии программного комплекса (ПК) «Энергосфера 7.0».
…
Как на ладони

Загрузку центров питания МРСК Северо-Запада теперь можно увидеть прямо на карте, которая расположена на клиентском портале компании.
…

Смотрите и читайте нас в

Каталог «Энергетика РУ»

Компании

Новости

Статьи

Продукция

Полная версия сайта

Контакты

— Выберите область поиска —
— Выберите область поиска —
Искать в новостях
Икать в газете
Искать в каталоге

‘

Модульные клеммные блоки Phoenix Contact для энергетических приложений

16 июня 2014

Важную роль в бесперебойной эксплуатации энергетических сетей играют плановые измерения основных электрических параметров силовых цепей. При этом необходимо часто выполнять технологические переключения в локальных щитах управления, что не всегда удобно из-за недостатка свободного пространства. Для таких применений компания Phoenix Contact разработала многоуровневые клеммы с высокой плотностью подключений и измерительные штекерные клеммы для проведения измерений без изменения схемы включения.

Рис. 1. Многоярусный клеммный модуль
PT 2.5-4L/2P

В условиях производства иногда возникает необходимость в установке какого-либо дополнительного оборудования. Особую сложность при этом, ввиду ограниченного рабочего пространства, обычно вызывает монтаж электропроводов в существующие шкафы управления. Четырехуровневые клеммы (рисунок 1), разработанные компанией Phoenix Contact, полностью решают эту проблему, занимая только четверть полезной площади при таком же объеме подключений, что и обычные однорядные клеммы.

Эти модули позволяют осуществить многорядную электрическую разводку благодаря простой, наглядной маркировке контактов, что существенно упрощает работу и сокращает время на монтаж. На практике это выглядит так: по оси Х при помощи быстрого push-in-подключения монтируется проводка, например, со стороны источника сигнала, по оси Y – подключаются потребители. За коммутацию отвечает ось Z, обеспечивая соединение соседних уровней при помощи вертикальных мостиков. Необходимые дополнительные соединения осуществляются при помощи штекерного разъема, который также оснащен контрольными гнездами для проведения измерений. Типовые характеристики четырехуровневого модуля PT 2.5-4L/2P приведены в таблице 1.

Таблица 1. Рабочие характеристики четырехуровневого модуля PT 2.5-4L/2P

Наименование	PT 2.5-4L/2P – 3012310
Количество ярусов	4
Количество точек подключения	12
Максимальный ток нагрузки, А	10
Номинальное напряжение UN, В	250
Расчетное импульсное напряжение, кВ	4
Подключение согласно стандарту	МЭК 61984
Сечение подключаемых проводников, мм2	0. 14…4

Рис. 2. Измерительная клемма PTME 6-CT/1P

Одним из направлений специализированной продукции компании Phoenix Contact являются измерительные штекерные клеммы (рисунок 2, таблица 2), предназначенные для подключения трансформаторов тока, которые выполнены в виде модулей с блочной компоновкой. В штекерных компонентах этих модулей реализован принцип опережающего закорачивания вторичной обмотки токовых трансформаторов в моменты их подключения или отключения. Это весьма важный момент, поскольку вторичная обмотка токового трансформатора, как правило, имеет большое количество витков, и наводящаяся в ней ЭДС, пропорциональная току в первичной обмотке, может при отсутствии нагрузки принимать значение в несколько сотен вольт, что опасно для обслуживающего персонала и может стать причиной пробоя изоляции. Данная функция реализована уже во многих устройствах Phoenix Contact (например, в электросчетчиках) и не имеет аналогов в мире.

Таблица 2. Рабочие характеристики измерительной клеммы PTME 6 – 3212170

Наименование	PTME 6 – 3212170
Количество ярусов	1
Количество точек подключения	2
Максимальный ток нагрузки, А	30
Номинальное напряжение UN, В	500
Расчетное импульсное напряжение, кВ	6
Подключение согласно стандарту	МЭК 60947-7-1
Сечение подключаемых проводников, мм2	0.5…10

Безопасные измерения в энергетических установках

При проведении измерений в энергетических сетях важнейшим условием является создание безопасных условий работы для обслуживающего персонала. Разработанные компанией Phoenix Contact испытательные блоки семейства FAME (рисунок 3) являются инновационной системой контроля для проведения измерений и проверки коммутационных энергетических электроустановок высокой и средней мощности. Эта недавно созданная модульная система дает возможность быстро и безопасно проводить проверку в ручном режиме. Данная система имеет различные варианты инсталляции – от традиционного монтажа на DIN-рейку до установки прямо на стенку распределительного щита или электрошкафа.

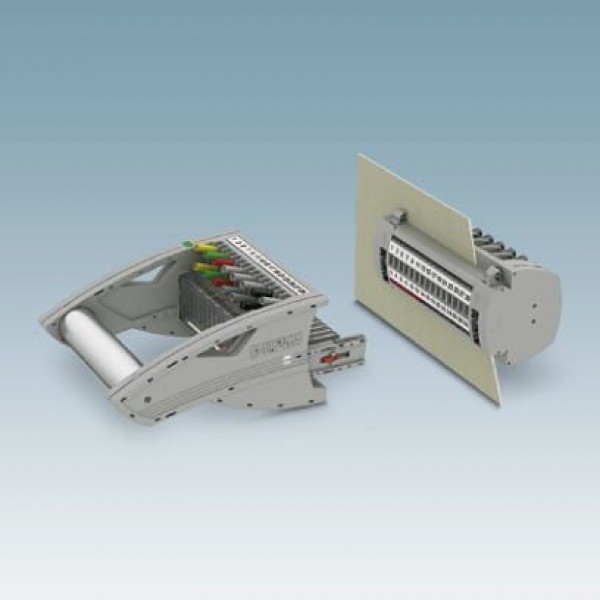

Рис. 3. Испытательный блок FAME для энергентики

Модули системы FAME (Fast And Modular Energy System) обеспечивают безопасность работы с измерительными трансформаторами и имеют определенные достоинства в эксплуатации:

наличие сигнальных контактов в блоке;
возможность сборки различных вариантов контрольных цепей при помощи штекерных перемычек;
модульное исполнение, дающее возможность наращивать необходимое количество контактов;
удобная маркировка базового блока и крышек.

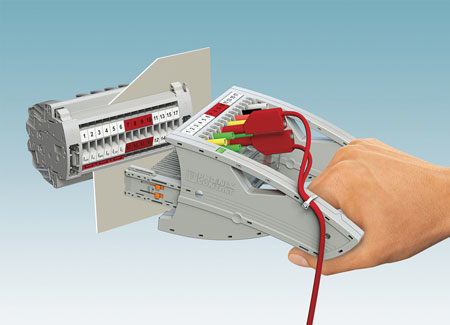

Рис. 4. Испытательный блок FAME 6/6+1 BI

Схема включения измерительного трансформатора определяется типом установленной крышки (рабочая, контрольная или холостая), а также комбинацией замыкающих перемычек в базовом модуле. Система FAME в полном объеме сертифицирована по ГОСТ Р 50030.7.12000 (IEC 60947-7-1-89), поэтому все ее составляющие могут применяться в различных проектах уже на стадии их подготовки. А за счет модульной конструкции существенно упрощается работа проектировщиков и время на инсталляцию.

Преимущества модулей системы FAME наиболее очевидны при реновации имеющихся шкафов релейной защиты. Для этой цели взамен выработавших свой ресурс блоков БИ, традиционно используемых в отечественной энергетике, используются базовые блоки с индексом FAME…BI (рисунок 4, таблица 3), которые идеально подходят по своим установочным размерам. Благодаря этому отпадает необходимость менять монтажную панель или сверлить новые отверстия. Достаточно демонтировать старый блок БИ и установить на его место современный аналог из системы FAME. При такой замене не понадобится даже менять схему подключения испытательного блока, т.к. количество контактов будет в точности соответствовать прежнему варианту подключения.

Таблица 3. Рабочие характеристики измерительного преобразователя FAME 6/6+1 BI – 3074103

Наименование	FAME 6/6+1 BI – 3074103
Количество ярусов	1
Количество точек подключения	14
Максимальный ток нагрузки, А	30
Номинальное напряжение UN, В	400
Расчетное импульсное напряжение, кВ	4
Подключение согласно стандарту	МЭК 60947-7-1
Группа изоляционного материала	I

Применение гибкой системы перемычек дает возможность находить быстрое решение всех коммутационных задач в ходе проведения измерений на трансформаторах тока и напряжения. При этом благодаря применению закорачивающих перемычек на внешней стороне блока, установленного в дверце электротехнического шкафа или монтажной панели, сохраняется возможность четко различать задействованные схемные решения. Подключение испытательного оборудования организуется просто и надежно с помощью стандартизированных четырехмиллиметровых щупов тестера или с помощью кабельных наконечников вилочного типа.

В настоящее время в России уже внедрен ряд проектов со шкафами релейной защиты, укомплектованными блоками FAME. Один из них – система управления противоаварийной автоматикой для модернизации котельной «Центральная» в городе Астрахани. Кроме этого, испытательные блоки FAME были использованы при реконструкции подстанции «Шахта» 35/6 кВ в г. Тулун (Иркутская область), при модернизации Братской ГЭС, где блоки FAME были установлены в шкафах защиты 100/35 кВ, и на многих других объектах.

Заключение

Появившись на рынке сравнительно недавно, модули FAME, благодаря своим функциональным возможностям и безупречному качеству, стремительно завоевывают популярность и находят применение у отечественных и иностранных специалистов в области автоматизации объектов энергетики.

Литература

А. В. Виноградов. «Новые решения Phoenix Contact в технологиях соединения для повышения надежности электрических сетей, ИСУП № 4 (46)_2013
www.phoenixcontact.ru
«FAME блоки испытательные для энергетики», Phoenix Contact, Москва, 2012.

Получение технической информации, заказ образцов, заказ и доставка.

Клеммы Phoenix Contact в новом российском электровозе

Старт сборки первого российско-немецкого электровоза нового поколения с асинхронным тяговым приводом серии 2ЭС10 был дан 28 июля 2010 года на предприятии «Уральские локомотивы» (г. Верхняя Пышма, Свердловская область). Новый электровоз, получивший название «Гранит», не имеет аналогов в России. Модель отличается повышенной мощностью и силой тяги. При прочих равных условиях локомотив способен водить поезда весом примерно на 40…50% больше, чем существующие электропоезда. Технические характеристики электровоза «Гранит» (2ЭС10) превосходят параметры электровоза ВЛ11 на 55…60%, электровоза «Синара» (2ЭС6) – на 30%.

В шкафах высоковольтной аппаратуры локомотива «Гранит» в качестве комплектующих пассивного распределения используются продукция компании Phoenix Contact. Это пружинные клеммы серии ST на сечения до 16 мм2, винтовые клеммы UKH сечением 95 мм2 и промышленные разъемы серии HEAVYCON с использованием обжимных контактов для фиксации провода.

Проектирование клеммной сборки реализовано с помощью программного обеспечения Clip Project. Это ПО позволяет автоматизировать проектирование, а также разработать несколько моделей клеммной сборки для выбора оптимального варианта на стадии проектирования.

Выбор клемм производства Phoenix Contact для установки на ж/д транспорте обусловлен наличием соответствующих международных сертификатов (IRIS), испытаний на ударные нагрузки и вибрацию, пожароустойчивость, стойкость к окружающим условиям. Винтовые и пружинные клеммы Phoenix Contact успешно прошли механические и климатические испытания в Научно-исследовательском и конструкторско-технологическом институте подвижного состава (ОАО «ВНИКТИ»), г. Коломна.

•••
