Как нарастить провода в розетке. Как удлинить провода в розетке

Насколько сложно повредить электропроводку? Многие скажут, что если не применять механическое воздействие к проводам, то практически нереально. Если соблюдать все правила монтажа, то проводка прослужит вам долгие годы верой и правдой. Но как показывает практика рано или поздно возникают неисправности и порой приходится обращаться к специалистам.

В жизни любого электромонтажника попадаются случаи, когда необходимо выполнить наращивание электрических проводов. Во время эксплуатации проводка может повредиться или может обломиться провод. Причем провода, как правило, ломаются в самых неудобных местах, таких как, например, под потолком во время подключения люстры или светильника.

Также провода очень часто обламываются во время подключения розеток особенно с алюминиевой проводкой. Как это ни странно но даже во время ремонта строители могут оставить короткий запас провода, к которому трудно будет что либо подключить. Я уже не говорю о случаях с применением болгарок, перфораторов и дрелей. В общем, ситуаций может быть столько, что и сам не придумаешь.

Привет всем гостям и постоянным посетителям сайта «Электрик в доме». Расскажу свою историю, в которой мне пришлось наращивать провода в розетке. На днях появилась одна небольшая работенка. Позвонил один мой знакомый, вроде нормальный парень (в том плане, что руки растут откуда надо), сказал нужна помощь с заменой розетки. Говорит, что сам заменить пробовал, но ничего не получилось, потому что обломился провод. Ну думаю без проблем, приеду, посмотрим.

По прибытию знакомый рассказал, что на кухне стояла одиночная розетка, в которую постоянно был включен холодильник. А недавно приобрели электрическую духовку, место для нее пока не определили и временно ее подключают от этой же розетки (а как известно нет ничего более постоянного чем временное). И сами понимаете для того чтобы воспользоваться электродуховкой нужно было выдергивать вилку холодильника из розетки.

Это было очень неудобно, поэтому и возникла мысль поставить двойную розетку, но приключилась такая беда. В этом месте можно было бы поставить блок розеток, но дом был панельный и сверлить еще одно отверстие в стене не очень хотелось, да и недавний ремонт не позволял это сделать. В общем, другого выхода не оставалась, как нарастить провода в розетке. Благо проводка в квартире была все медной.

Что я увидел па приезду на место, смотрите сами. Как видно на картинках из коробки (подрозетника) торчит двухжильный провод сечением 2.5 мм2. Заземления в квартире нет, поэтому вся проводка двухжильная. Одна из жил обломалась напрочь.

Как видно из фото провод для подключения был слишком короткий. Обрубки по 2 см с которыми ничего не сделаешь и ни что к ним не подключишь. Здесь только оставалась наращивать провод, других вариантов просто нет. Во всяком случае, я для себя так решил.

Конечно, можно было раздолбать стену поднять и переустановить подрезетник немного выше тем самым передвинув немного розетку в конечном счете. Но это как я уже сказал хлопотно: ремонт, обои, пыль …

Как нарастить медные провод в розетке

Так как у многих пользователей сохранилась и эксплуатируется еще старая алюминиевая электропроводка, было бы нечестно оставить этот факт без внимания. Поэтому предлагаю рассмотреть несколько способов решения проблемы – для медной и алюминиевой проводки.

Те, кто внимательно читал статью поняли, что проводка в моем случае медная. И это уже плюс. Есть несколько вариантов, как нарастить провода в розетке в этом случае. Вы все их прекрасно знаете, так как я уже рассказывал о них на данном сайте.

1. -опрессовка с помощью гильз ГМЛ;
2. -винтовые клеммники;
3. -пайка проводов;
4. -самозажимные клеммники типа Wago.

Это довольно не весь перечень соединений, которые можно применять для наращивания проводов (назвал лишь самые основные). Я решил остановиться на первом варианте и выполнить наращивание проводов в розетке с помощью опрессовкой гильзами.

Для опрессовки мне понадобится гильза ГМЛ (гильза медная луженая) сечением 2.5 мм2 или 4 мм2. Почему два сечения гильз об этом немного позже. Изолировать все это дело будем с помощью термоусадочной трубки. Безопасность превыше всего, поэтому первым делом отключаем автоматы в электрощитке и проверяем отсутствие напряжения на ремонтируемых проводах. Как видно из фото запаса провода практически нет. Придется наращивать обе жилы, фазу и ноль.

На вопрос, почему такие короткие провода в коробке хозяин сказал, что когда электрик устанавливал все розетки и выключатели после ремонта он их специально обрезал, чтобы не торчали лишние и не мешали. Так то оно так, но запас провода всегда должен быть – учтите это на будущее. Хорошо, что подрозетники нормальные установлены места хватит, чтобы разместить и гильзы и сам корпус розетки.

Приступаем собственно к работе. Естественно важно чтобы наращиваемые провода были одинакового материала и сечения. В моем случае провод, который нужно нарастить с медной монолитной жилой, поэтому и провод для удлинения должен быть такой же.

Теперь хочу остановиться на сечении гильзы. Помните чуть выше я рассматривал два варианта гильзы 2.5 мм2 или 4 мм2. Я остановился на втором варианте. Почему так? Если использовать первый вариант гильза 2.5 мм2 то в этом случае наращивания выполняется стык в стык. Как все это происходит? Берем пресс клещи ПК-16 для опрессовки гильз и прессуем гильзу с проводом с одной стороны. Следите за тем, чтобы при опрессовке провода были равномерно расположены внутри, то есть концы проводов были расположены по средине гильзы. Затем вставляем провод с другой стороны и также опрессовываем.

Если использовать гильзу на 4 мм2 то наращивание проводов будет не стык в стык, а внахлест. Такое соединение, на мой взгляд, получается более надежным и качественным. Единственное что необходимо добить гильзу еще одной медной жилой на 1.5 мм2. Снимаем изоляцию с проводов на длину гильзы.

С одной стороны продеваем провод полностью сквозь гильзу, затем вставляем второй провод с другой стороны. Его также продеваем полностью сквозь гильзу.

Как я и говорил для уплотнения добиваем еще жилкой на 1.5 мм2. Последняя входит туго, за счет чего соединения действительно получается хорошим.

Теперь берем клещи и ставим два жима вначале и в конце. Я ставлю два противоположных жима.

Теперь наше соединение необходимо заизолировать. Можно использовать любые средства у кого что есть. Я буду использовать термоусадочную трубку. Отрезаем трубку немного больше длины гильзы, чтобы после ужатия из под нее не выглядывали оголенные части нашего соединения.

Одеваем трубку и прогреваем феном. После того как трубка ужмется аккуратно укладываем все это дело в коробке. Если одного слоя термоусадки будет недостаточно можно поверх наложить еще один. Теперь вы знаете, как нарастить провода в розетке.

После того как фазный провод в розетке мы нарастили, давайте проделаем тоже самое с нулевым проводом. Проделываем все тоже самое гильзу, сечение провода и термоусадочная трубка все аналогичное.

Провода также соединяем внахлест и добиваем гильзу одной жилкой сечением 1.5 мм2.

Далее с помощью ручных клещей ПК-16 ставим две точки на гильзе.

Думаю всем понятно как удлинить провода в розетке с помощью опрессовки. Осталось только надежно заизолировать оголенные части. Для этого используем двойной слой термоусадки.

После того как провода будут заизолированы укладываем их аккуратно на дно коробки, таким образом чтобы места соединений в будущем при подключении розеток не переломились.

После подключения двойной розетки ее можно устанавливать на место в коробке.

Включаем автомат в электрическом щитке, подаем напряжение и проверяем выполненную работу.

Как нарастить алюминиевый провод в розетке

С медными проводами, думаю понятно, теперь разберем варианты наращивания алюминиевых провод в розетке. Алюминий, по сути, не очень надежный металл, в плане контактного соединения. В месте соединения может провод может обломиться или окислиться. Поэтому с соединением алюминия нужно быть аккуратным.

Сразу хочу сказать, если у кого то возникнут идеи удлинить провода методом скрутки, то этот метод сразу отпадает – скрутка в чистом виде запрещена по правилам ПУЭ. А тем более с алюминием, сиди и жди когда, скрутка окислится (дело времени).

Место соединения должно быть доступным для осмотра, так как в будущем на поверхности провода может появиться оксидная пленка, что приведет к потере контакта.

Опрессовка гильзой для такого сечения мне кажется не совсем подойдет. Опрессовку использовать можно, но мне кажется это не совсем надежно. Это мое личное мнение. Алюминиевый провод сечением 2.5 мм2 под действием пресса обязательно деформируется, а это приведет к уменьшению сечения в данном месте.

Выходом из ситуации станут клеммники, самозажимные или винтовые. У самозажимных «Ваго» есть специальные клеммники с токопроводящей пастой внутри. Очень хороший вариант как раз для алюминия (паста предотвращает окисление). У меня под рукой оказались винтовые клеммники. В качестве примера покажу, как нарастить алюминиевый провод в розетке с помощью винтовых клеммников.

Здесь собственно нет ничего сложного. Для удлинения проводов первым делом необходимо снять с них изоляцию. Затем вставляем провод с одной стороны клеммника и затягиваем его винтом. Со вторым концом провода проделываем все тоже самое. При затягивании винтов нужно соблюдать меру иначе можно передавить алюминиевую жилу.

Одним из достоинств такого соединения не требуется изолировать клеммник, так как он уже покрыт ПХВ изоляцией. После наращивания проводов в розетке аккуратно укладываем их в коробке, подключаем провода к розетке и ставим ее на место.

Похожие материалы на сайте:

• Блок из выключателя и розетки
• Подключение телевизионной розетки

Как починить розетку, если она выпала, искрит или не работает

Неисправности, возникающие при работе электроустановочных изделий в доме или квартире – явление нередкое. Частые механические усилия, возникающие при включении и выдергивании вилок электроприборов, приводят к ослаблению электрических контактов, расшатыванию корпуса розетки в стене, что в свою очередь, может вызывать перелом и обгорание проводов, перегрев контактов и обгорание пластмассового корпуса. В этой статье мы расскажем читателям сайта Сам Электрик, как починить розетку, если она выпала со стены, искрит или не работает совсем.

• Подготавливаем инструмент
• Советы по ремонту
• В розетке слышны потрескивания
• Вилка и корпус нагреваются
• В розетке отсутствует напряжение
• Ослабло крепление и корпус выпал

Подготавливаем инструмент

Для того, чтобы выполнить ремонт розетки своими руками, могут понадобиться следующие инструменты:

• отвертка с индикатором напряжения;
• инструмент для снятия изоляции с проводов, в домашних условиях подойдет острый нож;
• изоляционная лента;
• пассатижи.

Сразу же следует отметить, что выполнять ремонт розетки под напряжением (не обесточивая квартиру либо дом) категорически запрещено. Перед, как приступать к работе, обязательно отключите автомат в щитке, который защищает розеточную группу!

Советы по ремонту

В розетке слышны потрескивания

В этом случае прибор нужно отремонтировать. Для этого снимаем наружную крышку и внимательно изучаем внутренности. Потрескивание свидетельствует о периодическом нарушении электрического контакта и искрового пробоя зазора, возникающего в этом месте. Контакт может быть нарушен в нескольких местах:

1. Соединение электропроводки с контактным зажимом. В этом случае починить розетку можно так: отключаем электропитание, в зависимости от конструкции либо просто затягиваем отверткой контактные зажимы, либо вывинчиваем и разворачиваем внутреннюю часть, чтобы получить доступ к винтам зажимов. После ремонта ставим изделие на место и привинчиваем крышку.
2. Соединение пружинных контактов с вилкой. Наружную крышку необходимо снять, отключив электропитание. Выявить причину ослабления контакта визуально. В большинстве конструкций розеток, подключение обеспечивается упругими свойствами материала контактных гнезд. При включении вилки, гнезда упруго деформируются, создавая прижимное усилие, обеспечивающее контакт. Если гнезда чрезмерно деформированы без общей потери упругости, их можно починить, аккуратно сжав пассатижами для придания первоначальной формы. В случае, если контактные пластины потеряли упругость (это случается при их перегреве, что сопровождается изменением цвета), то есть, при сжатии пассатижами они не пружинят, а деформируются пластически, отремонтировать розетку не удастся.
3. В месте подвода проводки переломан провод и в стене торчит 2 мм оставшегося проводника. В этом случае ненадежный контакт может обеспечиваться торцевым примыканием частей переломленных жил, поддерживаемых изоляцией. При осмотре, в месте перелома токопроводящей жилы может наблюдаться частичное повреждение или почернение изоляции. Если место повреждения не обнаруживается визуально, проводку следует проверить пальцами «на сдвиг». То место, где провод держится только на изоляции, легко определится. Для того, чтобы починить место повреждения, в этом месте его нужно обрезать, зачистить изоляцию и закрепить в клемме. Для удобства присоединения, второй провод лучше обрезать на ту же длину.

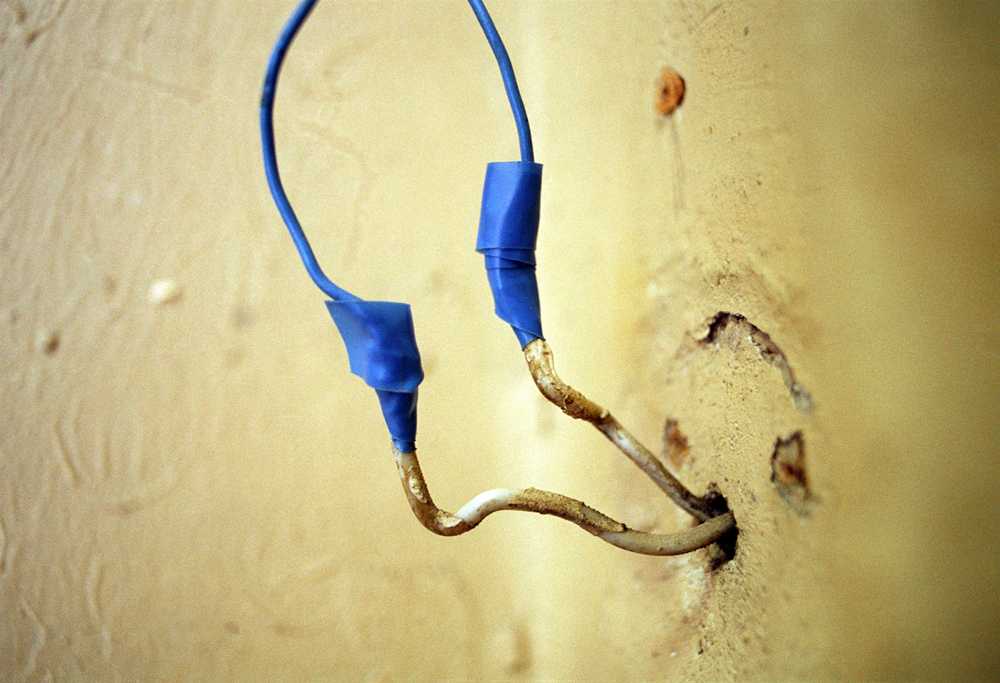

Часто возникает ситуация, когда переломанный или отгоревший после замыкания провод оказывается слишком коротким. В этом случае при ремонте можно нарастить провод. Лучше всего сделать это следующим образом. Второй провод обрезать на ту же длину и зачистить. Взять два отрезка медного многожильного проводника длиной по несколько сантиметров и припаять их к проводке, предварительно зачистив концы. На места ремонта надеть кусочки термоусаживаемой трубки подходящего диаметра и аккуратно прогреть зажигалкой.

Это один из лучших способов ремонта, но можно починить и изоляционной лентой, а соединение отремонтировать скруткой. Затем, концы гибкого провода зачистить и соединить с клеммами. Этот способ ремонта хорош тем, что гибкий проводник очень удобно укладывается в подрозетнике, а дальнейшие его изломы исключены.

О том, как восстановить прижимные контакты, рассказывается на видео:

Как починить ослабленные клеммы

Более подробно узнать, почему розетка искрит и что делать в этом случае, вы можете из нашей отдельной статьи!

Вилка и корпус нагреваются

Этот симптом говорит о том, что в месте подключения возникло значительное переходное сопротивление. Происходит это, как правило, по следующей причине. В свое время, когда произошло ослабление контакта, ремонт не был произведен. Со временем, в месте плохого подключения, под регулярным воздействием небольшой электрической дуги (сопровождающейся потрескиванием), происходит рост нагара, который являясь плохим проводником, сильно нагревается при прохождении через него электрического тока.

Потрескивания исчезают, но контакты сильно греются. Когда процесс сильно запущен и следы оплавления или обгорания видны на наружной пластмассе, починить розетку, если она сгорела, скорее всего, нельзя.

Вскрыв крышку, можно убедиться в том, что резьба винтов зажимных клемм обгорела и винты «прикипели», а медные контактные пластины сильно изменили цвет и естественно, потеряли упругость. В этом случае, отремонтировать их самому невозможно. Если нагрев привлек внимание раньше, прибор можно починить, почистив детали от небольшого нагара и протянуть контакты.

В розетке отсутствует напряжение

В первую очередь следует убедиться, что отремонтировать необходимо именно розетку. Для этого нужно проверить напряжение на подходящих проводах.

Если оно отсутствует, то неисправность нужно искать ближе к источнику питания. При этом необходимо проверить концы проводов, выходящие из стены на излом, так, как об этом писалось выше, при необходимости – починить. Неисправности розетки легко определятся визуально – это либо отгоревший проводник, либо излом или перегорание контактных пластин. В зависимости от характера повреждений, производится ремонт или замена электрофурнитуры.

На видео ниже наглядно показывается, как выполняется проверка напряжения индикатором:

Проверяем напряжение на гнездах

Ослабло крепление и корпус выпал

Крепление современных электроустановочных изделий осуществляется распорным механизмом, состоящим из двух пластин, которые, при затягивании крепящих их болтов, врезаются острыми зубцами в края отверстия в бетонной стене, прижимая к ней розетку. Ослабление чаще всего происходит из-за разрушения краев отверстия. Ремонт в этой ситуации можно выполнить, установив в отверстие пластиковый подрозетник, закрепив его в стене дюбель-гвоздем. Пространство между границей отверстия в стене и бортами подрозетника можно при ремонте заполнить строительным раствором. Более подробно узнать о том, что делать, если розетка вываливается со стены, вы можете из нашей статьи.

На видео ниже наглядно демонстрируется способ устранения данной неисправности:

Что делать, если выпадает корпус со стены

Вот мы и рассмотрели, как починить розетку своими руками, если она не работает или обломился провод. Надеемся, предоставленные инструкции по ремонту помогли вам самостоятельно устранить неисправность!

Будет полезно прочитать:

• Как починить люстру в домашних условиях
• Как отремонтировать выключатель света
• Ремонт новогодней гирлянды своими руками
• Как пользоваться индикаторной отверткой

Розетка

— обрыв провода в стене?

Я должен остановить тебя.

Вы делаете огромное предположение, что обесточенные розетки и работающие должны быть «частью одной и той же цепи», и что между ними есть провод в стене, и что провод оборван. Это совсем не то, что происходит.

Во-первых, провода в стенах ломаются редко. А во-вторых, дом — особенно дом 20-летней давности — это множество цепей, 20, 30 или даже 40. Почти наверняка правда, что «живая» цепь, из которой вы сращиваете, и «мертвая» цепь вы соединяетесь с, это совсем другие схемы .

Сценарии Ran внутри черного и снаружи белого цвета подключены к панели — 0 В на другом конце. Снаружи черный, внутри белый 120В . Снаружи и снаружи 120В конечно.

Подождите. Если это была одна цепь, то как «внутренняя» (вы говорите, что питает , нижестоящую) нейтраль может возвращать питание обратно на панель???? Он отключен, верно? Нет, если он дал показания 120В, то его нужно подключить обратно к панели. Ответ: это , а не возвращается к главной панели, потому что это отдельная цепь с собственным хоумраном обратно к панели . Тогда вы говорите

Итак, скрутил Jump wire на панель/рабочую сторону и подключил к следующей розетке. Свет и розетки работали по всей трассе.

Да, потому что вы подпитывали .

Ты сам сказал: половина твоего дома мертва. Около половины твоего дома. А твой дом много цепей. Чем это вызвано, интересно? Читайте здесь о домах с 2 полюсами питания.

Да. Все цепи на одном полюсе обесточены.

На самом деле здесь происходит ваш красный столб мертв из энергетической компании . Ты понятия не имел, что делаешь. Что вы на самом деле сделали, так это подключили горячий провод от «черной» цепи к горячему проводу от «красного» контура, подав обратно не только этот контур, но и всю «красную» шину! Делая их все горячими (но в фазе, когда они должны быть в противофазе, нагрузкам 120 В все равно). Так что мертвая половина твоего дома снова зажглась.

Это не удастся, если вы выберете более 15-20А на красной стороне, потому что вы подаете обратно через выключатели на 15-20А, и они сработают.

Если бы энергетическая компания восстановила ваше электричество, ваша перемычка соединила бы противоположные полюса, и БУМ! Короткое замыкание, и выключатели сработают.

У тебя слишком мало знаний. Если вы хотите научиться этому искусству, тогда возьмите книгу в библиотеке и начните читать о домашнем электричестве, а затем возьмите другую, а затем побудьте здесь некоторое время, почитайте и задайте вопросы. В конце концов вы наберете скорость. А пока, не надо больше играть с электричеством, К?

Что касается того, что половина вашего дома отключена, позвоните в энергетическую компанию и сообщите об отключении электроэнергии, потому что это то, что у вас есть. Как правило, они исправят это бесплатно в течение нескольких часов (или скажут вам, что это не они, и в этот момент настало время электрика). Не забудьте откатить все эти временные соединения до того, как энергетическая компания зажжет вам резервную копию.

электрика — Как найти и устранить разрыв в цепи?

Электричество обычно передается в дом от трансформатора либо на опоре, либо на земле в трансформаторной коробке. Энергетическая компания подключилась к двум черным проводам и заземлению, чтобы подать 240 вольт на ваш счетчик. Потом провода идут от счетчика в ваш дом. Два черных провода подключаются к вашему основному выключателю, который может работать от 100 до 400 ампер. Это, в свою очередь, нагревает шину панели. Если у вас есть один выключатель, он обеспечивает 120 вольт электричества по всей цепи. Если их два вместе или выключатель, который занимает 2 положения, то это двухполюсный выключатель 240В. Для этого вопроса мы сосредоточимся на одном прерывателе с прикрепленным к нему черным проводом. Два провода: горячий (обычно черный в США) и нейтральный (белый в США). Неработающая розетка может быть вызвана отключением одного из них (или обоих).

Для диагностики обычно используются вольтметр и бесконтактный тестер напряжения (рассчитанный на соответствующее напряжение, обычно 120 или 240 В, в зависимости от страны).

Наиболее вероятная причина — плохое соединение. Современный электрический код требует, чтобы все соединения находились в доступных местах внутри какой-то электрической коробки, поэтому вы сможете найти их все. Вполне вероятно, что плохое соединение связано с «обратным ударом» провода, когда провод вставляется в заднюю часть розетки и удерживается слабой пружиной. Выходы «обратного провода», где болт удерживает провод хороший и рекомендуется.

Предполагая, что в вашей розетке есть заземление, измерьте напряжение между землей и двумя другими контактами. Если земля->горячее 120/240 В +/- 10%, то горячее «хорошо». Если нейтраль-> земля очень близка к нулю вольт, то нейтраль «хорошая». Это позволит вам сосредоточить свои усилия по проверке. Также можно использовать бесконтактный тестер напряжения для проверки на горячую. Если он говорит, что горячее — это горячее, ваша проблема связана с нейтралью, но если он говорит, что горячее — это плохо, то вы действительно не сможете сказать, является ли нейтраль также проблемой.

Отключите свою цепь с помощью выключателя, убедитесь, что питание отключено в розетках, которые вы будете смотреть, демонтируйте проблемную розетку и соседние, осмотрите соединения. Убедитесь, что нет сгоревшего пластика, замените розетки, если они больше не держат вилки, и проверьте соединения. Что касается проволочных гаек, попробуйте вытащить провода из гайки и снова соединить их, если они вытянутся. Замените соединения обратного удара на боковую / заднюю проволоку для большей долговечности. Затяните все ослабленные болты, удерживающие провода.

Если проблема не в соединении, значит, проблема в проводе или, возможно, в розетке. Вытащите проблемную розетку, снова включите цепь и с помощью вольтметра проверьте, правильно ли запитаны провода, идущие к розетке (убедитесь, что нейтраль->горячее напряжение соответствует ожидаемому).
