Эскиз заземляющего устройства: что это такое, пример выполнения для частного дома

что это такое, пример выполнения для частного дома

Что такое заземляющее устройство?

Заземляющее устройство (earthing arrangement), согласно ГОСТ 30331.1-2013 [1], — совокупность заземлителя, заземляющих проводников и главной заземляющей шины. Данный термин имеет жаргонизм “контур заземления”, что некорректно.

Пример технологии выполнения для электроустановки индивидуального жилого дома.

На одном из форумов я наткнулся на типовой проект (далее ТП) серии 5.407-155.94, который был утвержден Департаментом электроэнергетики Минтопэнерго РФ и в котором, непосредственно, можно отыскать необходимую информацию о выполнении заземляющего устройства для электроустановки частного дома.

Этот проект не лишен недостатков, например, в плане терминологии, так как был выпущен до появления стандартов комплекса ГОСТ Р 50571, но, тем не менее, в нем можно найти нужную нам реализацию заземляющего устройства для индивидуального жилого дома. Показанные там эскизы схем заземлителей были разработаны и использовались еще со времен СССР, что говорит о достаточной проверке временем на практике и, следовательно, высокой надежности.

Далее, нам нужно знать удельное сопротивление типа почвы, в которой будут находится заземляющие электроды. К примеру, тип почвы – глинистый песок. Расчетное удельное сопротивление глинистого песка – ρ = 220 Ом*м. Тогда согласно 5.407-155.94.1-57 выбираем подходящий эскиз заземлителя (в нашем случае это схема N4). Я немного видоизменил его под стандарт ГОСТ Р 50571.5.54–2013 и получилось следующее:

Реализация заземляющего устройства (ГЗШ не показана на рисунке)

Данное заземляющее устройство, согласно ТП, актуально для типов грунта с расчетным ρ ≤250 Ом*м и должно обеспечивать Rзу ≤ 30 Ом. И состоит оно из:

  • 2 вертикальных заземляющих электродов, длинной 3 метра и расположенных на расстоянии L ≥ 6 м.
  • одного горизонтального заземляющего электрода, соединенного с заземляющим проводником.
  • Главной заземляющей шины (ГЗШ), установленной в здании (на эскизе не показана) и соединенной с заземляющим проводником. Саму ГЗШ подключают защитным проводником к защитной шине ВРУ, от которой «начинаются» все защитные проводники. К последним присоединяют открытые проводящие части (ОПЧ) электрооборудования.

Некоторые технические подробности:

  • Заземляющие электроды углубляют так, чтобы верхняя их часть была на 0.5 метра ниже поверхности грунта.
  • Минимальные размеры проложенных в земле электродов и заземляющего проводника можно найти в таблице 54.1 ГОСТ Р 50571.5.54–2013. К примеру, для круглого вертикального заземляющего электрода, выполненного в виде стержня из стали горячего цинкования минимальный диаметр составит – 16 мм. А для горизонтального заземляющего электрода и заземляющего проводника, выполненного в виде круглой проволоки из той же стали, минимальный диаметр составит – 10 мм.
  • Части заземлителя, которые находятся в земле, cогласно ТП, следует соединять между собой посредством электросварки двойным швом. Длина сварочного шва, при этом, больше либо равна 6 наибольшим диаметрам при круглом сечении. То есть, если нам нужно сварить между собой два электрода диаметром 20 и 16 мм, то длина сварочного шва должна составить минимум 6*20=120 мм
  • ГЗШ должна иметь зажимы для подключения защитных проводников и защитных проводников уравнивания потенциалов. Эти зажимы должны допускать подключение проводников сечением ≥ 16 кв.мм. ГЗШ должна иметь один или два зажима для подключения заземляющих проводников диаметром ≥ 10 мм.
  • Число вертикальных электродов зависит от удельного сопротивления грунта и максимально допустимого сопротивления заземляющего устройства (ЗУ). Если электроустановка здания имеет тип заземления системы TN-C-S, сопротивление ЗУ не влияет на защиту от поражения электрическим током. Здесь необходимо обеспечить непрерывность электрической цепи PEN-проводник – защитный проводник. Поэтому сопротивление ЗУ может быть нормировано, например, требованиями к защите дома от молний.

Типовые часто задаваемые вопросы от читателей

Как проверить заземление выполненное для индивидуального жилого дома?

Начать нужно с того, что заземление, согласно его определения, представляет собой действие, а именно – выполнение электрического присоединения проводящих частей к локальной земле. Поэтому, если ориентироваться на ваш вопрос и дословно отвечать на него, то да – вам нужно проверить все электрические соединения проводящих частей соответствующего электрооборудования к локальной земле.

В ходе проверки, доступной в домашних условиях, могу порекомендовать вам лишь такие базовые мероприятия:

Произведите визуальный осмотр – целью данного действия является выявление видимого разрыва или повреждения каких-либо электрических цепей защитных проводников. Как правило, проверке подлежат видимые открытые участки защитного проводника, места его подключения и соединения с главной заземляющей шиной (ГЗШ) (у вас она должна быть если мы говорим о правильной реализации заземляющего устройства) и далее непосредственно с самим заземляющим устройством.

Нужно проверить заземляющий проводник, посредством которого ГЗШ соединяют с заземлителем;

Нужно проверить защитный проводник, посредством которого к ГЗШ присоединяют защитную шину вводно-распределительного устройства (ВРУ).

При отсутствии видимого разрыва, необходимо проверить “наличие цепи” между защитным проводником (ами) и ГЗШ. Для “прозвонки цепи” вам достаточно подключить выводы мультиметра, в соответствующем режиме, к защитному проводнику и к главной заземляющей шине. Также можно проверить цепь между защитным проводником и заземляющим устройством.

Наиболее эффективным вариантом, на мой взгляд, является измерение переходного сопротивления между заземляющими электродами и локальной землей. Но для этого вам понадобиться специальный прибор — “измеритель сопротивления заземлений”, который подключается определенным образом. Но эту работу может выполнить только квалифицированное или обученное лицо – поэтому я не буду расписывать как это делать в пределах данного ответа.

Однако, даже при наличии сопротивления токам растекания в земле не более 4 Ом нельзя дать гарантию, что вы будете в безопасности. Так как никакие электрические приборы не должны подавать опасный потенциал на корпус при нормальных условиях эксплуатации. Поэтому помимо проверки заземляющего устройства я бы рекомендовал вам также проверить состояние изоляции самого используемого электрооборудования. Как правило, повреждение или дефект изоляции в самом электрооборудовании или цепи его питания могут приводить к появлению потенциала на на его корпусе.

Список использованной литературы

  1. ГОСТ 30331.1-2013
  2. Типовой проект серии 5.407-155.94
  3. ГОСТ Р 50571.5.54–2013

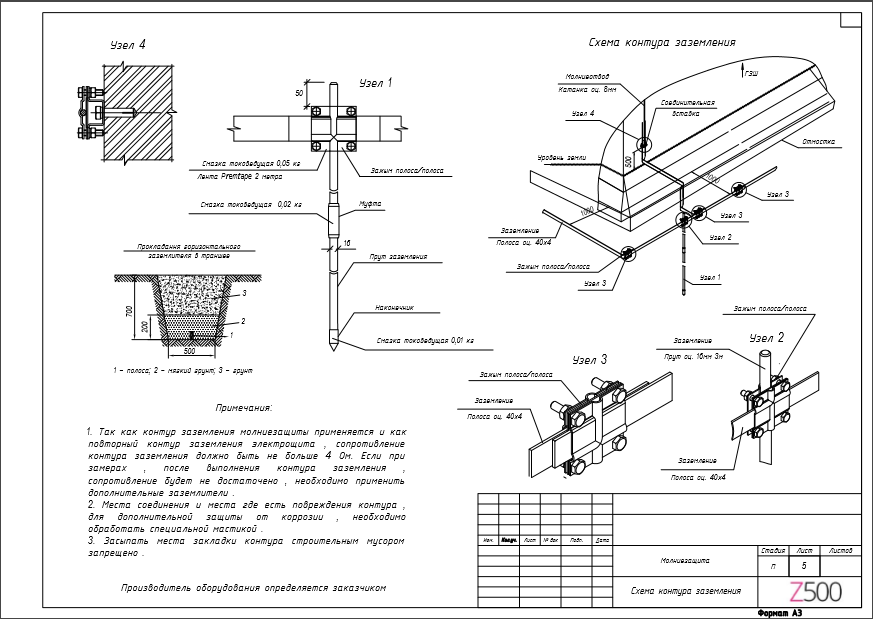

Эскиз расположения заземлителей

Рис. 1:1 – заземляемое оборудование;
2 – заземлительный контур; 3 – стены
здания; 4 – горизонтальный заземлитель;
5 – вертикальный заземлитель

Таким образом, мы определили основные
конструктивные параметры заземлителя,
при которых сопротивление растеканию
тока выбранного группового заземлителя
(Rгр) не превышает требуемое
сопротивление (Rи).

Конструкция
естественных заземлителей

Заземлители с
использованием железобетонных фундаментов
зданий

Все
металлические и железобетонные элементы
здания должны быть соединены между
собой таким образом, чтобы они образовывали
непрерывную электрическую цепь.
Вертикальная арматура свай должна быть
соединена с арматурой ростверка или
арматурой фундамента электродуговой
сваркой.

В
одноэтажных зданиях арматура фундамента
должна быть соединена в четырех точках
со стальными полосами сечением 4х40 мм,
проложенными к внутреннему заземляющему
контуру здания. В зданиях, насчитывающих
больше одного этажа, непрерывная
электрическая цепь между железобетонными
колоннами и фундаментами, а также
соединение железобетонных колонн с
фермами и балками должны создаваться
либо путем непосредственной сварки
арматуры прилегающих элементов
железобетонных конструкций, либо путем
приварки к рабочей арматуре каждого
элемента закладных деталей с последующим
привариванием к ним металлических
перемычек.

Закладные
детали рекомендуется выполнять в виде
металлических равнобоких уголков
63х63х5 длиной 60 мм, а металлические
перемычки — в виде арматурных стержней
диаметром не менее 6 мм. Приварка закладных
деталей к рабочей арматуре колонн,
арматурному каркасу стаканов фундаментов
или других железобетонных элементов
производится ручной дуговой электросваркой.

ВВОД ЗАЗЕМЛЯЮЩИХ
ПРОВОДНИКОВ

В
служебно-техническое здание вводы от
каждого контура заземляющего устройства
следует выполнять:


от защитного или рабоче-защитного —
двумя стальными шинами сечением не
менее 50 мм2 (рекомендуется две полосы
сечением 4х40 мм каждая), присоединенными
к контуру заземляющего устройства в
разных местах кратчайшим путем;


от рабочего и измерительного — силовыми
небронированными кабелями с алюминиевой
жилой сечением не менее 25 мм2 и 6 мм2
соответственно. Допускается применение
кабелей с медными жилами соответствующего
сечения.

Все
три ввода подаются на главную шину
заземления, где соединяются параллельно
с помощью болтов и разъединяются
(только при помощи инструмента — ГОСТ
Р 50571.10-96) лишь на период измерения
сопротивления заземляющих контуров.

В
качестве главной шины заземления
рекомендуется медная шина (полоса)
сечением не менее 50 мм2
(рекомендуемое сечение-4х40 мм), длиной
1,0 метр. Главная шина заземления должна
располагаться вблизи ввода шин (кабелей)
от наружного контура заземления, как
можно ближе к устройствам ввода и
распределения переменного тока и кабелей
связи.

Ввод
от защитного или рабочее-защитного
контура заземляющего устройства в
здание до главной шины заземления
выполняется полосовой сталью (двумя
шинами), изолированными от земли и стен
здания асфальтовым или каким-либо другим
изолирующим покрытием и водостойким
лаком. Соединение каждой стальной полосы
с контуром заземления выполняется
сваркой.

В
местах прохода шин через стены здания
они должны быть защищены шлангом из
изолирующего материала (резиновая или
эбонитовая трубка). Внутри здания шины
крепятся к стене через каждые 30 см и
подключаются болтовыми соединениями
к главной шине заземления.

Вводы
кабелей (шин) различного назначения:
связи, электроснабжения, кабелей, шин,
идущих от заземлителей, должны быть
раздельными, но не далее

15 м.

При
вводе в здание пересечение кабелей
различного назначения и шин (кабелей)
заземления не допускается.

При
вводе от рабочего и измерительных
контуров заземления в здание силовых
кабелей с алюминиевыми жилами используется
переходная вставка.

При
отсутствии у строительно-монтажных
организаций оборудования для сварки
алюминия разрешается применять следующую
технологию соединения: один конец
вставки залуживают на расстоянии 90 мм.
Затем изготавливают удлиненный
алюминиевый наконечник под кабель
необходимого сечения. Залуженные полосы
и наконечник стягивают тремя болтами
и место стыка пропаивают. На месте
контура заземления стальную полосу
приваривают к соединительной полосе
данного контура, а в наконечник вставляют
жилы кабеля и

опрессовывают
пресс-клещами в 5-6 местах.

По
окончании стыкования место стыка
стальной полосы и наконечника заливают
битумной массой.

3.
Расчёт
молниезащиты сельскохозяйственных
объектов

3.1.
ЗОНЫ ЗАЩИТЫ ДВОЙНОГО СТЕРЖНЕВОГО
МОЛНИЕОТВОДА

Молниеотвод
считается двойным, когда расстояние
между стержне­выми молниеприемниками
L
не превышает
предельного значения Lmax— В противном
случае оба молниеотвода рассматриваются
как одиночные.

Конфигурация
вертикальных и горизонтальных сечений
стандарт­ных зон защиты двойного
стержневого молниеотвода (высотой h
и расстоянием
L
между
молниеотводами) представлена на рис.
3.1. Построение внешних областей зон
двойного молниеотвода (полуконусов с
габаритами hо,
r0)
производится по формулам приведенным
ниже для одиночных стержневых
молниеотводов. Размеры внутренних
областей определяются параметрами hо
и hс,
первый из которых задает макси­мальную
высоту зоны непосредственно у
молниеотводов, а второй — минимальную
высоту зоны по середине между
молниеотводами. При расстоянии между
молниеотводами L
Lc
граница зоны
не имеет провеса (hс
= h0).
Для расстояний
L
с
< L
> Lmax
высота hс
определяется по выражению:

Входящие
в него предельные расстояния Lmax
и Lc
вычисляются
по эмпирическим формулам, пригодным
для молниеотводов высотой до 150 м.

Рис.
3.1. Зона зашиты двойного стержневого
молниеотвода

3.2. РАСЧЕТ

Размеры
горизонтальных сечений зоны вычисляются
по следующим формулам, общим для всех
уровней надежности защиты:

вершина
конуса зоны защиты

(
3,1)

радиус
основания конуса на уровне земли

(3,2)

максимальная
полуширина зоны rх
в горизонтальном
сечении на высоте hx

(3,3)

горизонтальное
сечение зоны защиты на высоте защищаемого
сооружения hx
=8 м. представляет собой круг радиусом

(3,4)

высота зоны провеса

(3,5)

ширина
горизонтального сечения в центре между
молниеотводами 2rcx
на
высоте hx
hс

(3,6)

длина
горизонтального сечения lx
на высоте
hx
hс:

(3,7)

причем
при hx
<
hсlx
=
L/2=21/2=10,5
м. ;

    1. 3.3.
      Расчет заземляющего устройства

    2. Т.к.
      грозовой разряд происходит мгновенно,
      через молниеотвод проходит импульс
      электрического тока. Сопротивление
      заземлителя растеканию импульсного
      тока меньше, чем для тока промышленной
      частоты. Эта разница учитывается
      импульсным коэффициентом
      .

    3. Таблица

    4. Приближенное
      значение импульсных коэффициентов
      для единичных заземлителей

        1. Удельное
          сопротивление грунта ,
          Ом
          см

      104

        1. Импульсные
          коэффициенты
          единичных заземлителей

        1. для
          труб длиной 2-3 м

        1. для
          горизонтального троса длиной, м

        1. 10

      20

      30

      40

        1. 0,8

        1. 0,9

        1. 1,10

        1. 1,40

        1. 1,70

        1. 3*104

        1. 0,6

        1. 0,70

        1. 0,90

        1. 1,00

        1. 1,30

        1. 5*104

        1. 0,4

        1. 0,70

        1. 0,70

        1. 0,80

        1. 0,90

        1. 105

        1. 0,35

        1. 0,40

        1. 0,60

        1. 0,70

        1. 0,80

    5. Сопротивление
      растеканию импульсного тока находят
      по формуле

    6. (3,8)

Для
нахождения расчетного импульсного
сопротивления всего заземлителя
используем формулу 2. 3:

(3,9)

где
Ri.тр
– сопротивление растеканию импульсного
тока трубы, Ом;

Ri
пол

сопротивление растеканию импульсного
тока полосы, Ом;

n
– количество труб;


коэффициент, характеризующий порядок
расположения заземлителей. Обычно п =
(0,7…0,85).

Для
нахождения сопротивления растеканию
импульсного тока трубы Ri.тр
и полосы
Ri
пол
используют
формулы 2.4, 2.5 :

(3,10)

Количество
вертикальных электродов

Коэффициент
кратности примем равным 1.

а
= 1 ·3 = 3 м

длина полосы

lг
= 1,05·3·22 =
69 м.

сопротивление
растекания полосы

(3,11)

где
— импульсный коэффициент, характеризующий
особенности импульсного режима тока
молнии;

l
– длина трубы, полосы, см;

d
– диаметр трубы, см;

L
– расстоян. от поверхности земли до
середины трубы, стержня полосы, см;

b
– ширина полосы, см.

расчетаем
сопротивление групповое по формуле
(2,15)

6,7 < 10 Ом.

Расчетное
импульсное сопротивление (R) должно быть
не более 10 Ом.

Заземляющее оборудование | CommScope

  1. Дом
  2. Тип продукта
  3. Структурная поддержка, инструменты и аксессуары
  4. Заземляющее оборудование
Комплект трапециевидных разрядников
Шины заземления
Комплекты заземления
Наконечники заземления
Хранилища заземления
Провод заземления
  • Одножильный провод заземления
  • Многожильный провод заземления

CommScope предлагает комплексную линейку решений для заземления, предотвращающих повреждение компонентов вашей сети ударами молнии и скачками напряжения. От заземляющих шин и наконечников до комплектов заземления, проводов и хранилищ — наши современные заземляющие изделия просты в установке и рассчитаны на работу в самых суровых условиях.

Показаны

12

36

60

из 72 результатов найдено

Сортировать

Сортировать по: номеру детали

Сортировать по: названию детали

Сортировать по: описанию

Сортировать по: популярности

204989-10

Стандартный комплект заземления для эллиптического волновода 43

204989-10

  • Тип продукта: Комплект заземления
  • Тип кабеля: Эллиптический волновод
  • Комплект заземления Тип: Стандартные комплекты заземления

СпецификацииХарактеристики

ДокументацияДокументы

Сравнивать

204989-10

  • Тип продукта: Комплект заземления
  • Тип кабеля: Эллиптический волновод
  • Комплект заземления Тип: Стандартные комплекты заземления

204989-28

Стандартный комплект заземления для эллиптического волновода 43

204989-28

  • Тип продукта: Комплект заземления
  • Тип кабеля: Эллиптический волновод
  • Комплект заземления Тип: Стандартные комплекты заземления

СпецификацииХарактеристики

ДокументацияДокументы

Сравнивать

204989-28

  • Тип продукта: Комплект заземления
  • Тип кабеля: Эллиптический волновод
  • Комплект заземления Тип: Стандартные комплекты заземления

204989-6

Стандартный комплект заземления для 4-дюймового гофрированного коаксиального кабеля и эллиптического волновода 17 и 20

204989-6

  • Тип продукта: Комплект заземления
  • Тип кабеля: Гофрированный | Эллиптический волновод
  • Комплект заземления Тип: Стандартные комплекты заземления

СпецификацииХарактеристики

ДокументацияДокументы

Сравнивать

204989-6

  • Тип продукта: Комплект заземления
  • Тип кабеля: Гофрированный | Эллиптический волновод
  • Комплект заземления Тип: Стандартные комплекты заземления

204989-7

Стандартный комплект заземления для 5-дюймового гофрированного коаксиального кабеля

204989-7

  • Тип продукта: Комплект заземления
  • Тип кабеля: Гофрированный
  • Комплект заземления Тип: Стандартные комплекты заземления

СпецификацииХарактеристики

ДокументацияДокументы

Сравнивать

204989-7

  • Тип продукта: Комплект заземления
  • Тип кабеля: Гофрированный
  • Комплект заземления Тип: Стандартные комплекты заземления

220497

Стандартный комплект заземления для гофрированного коаксиального кабеля 5/8 дюйма и 7/8 дюйма и эллиптического волновода 85, 90, 127А и 132

220497

  • Тип продукта: Комплект заземления
  • Тип кабеля: Гофрированный | Эллиптический волновод
  • Комплект заземления Тип: Стандартные комплекты заземления

СпецификацииХарактеристики

ДокументацияДокументы

Сравнивать

220497

  • Тип продукта: Комплект заземления
  • Тип кабеля: Гофрированный | Эллиптический волновод
  • Тип комплекта заземления: Стандартные комплекты заземления

220498

Стандартный комплект заземления для гофрированного коаксиального кабеля 1–5/8 дюйма и эллиптического волновода 52 и 63

220498

  • Тип продукта: Комплект заземления
  • Тип кабеля: Гофрированный | Эллиптический волновод
  • Комплект заземления Тип: Стандартные комплекты заземления

СпецификацииХарактеристики

ДокументацияДокументы

Сравнивать

220498

  • Тип продукта: Комплект заземления
  • Тип кабеля: Гофрированный | Эллиптический волновод
  • Тип комплекта заземления: Стандартные комплекты заземления

223158-2

Стандартный комплект заземления для гофрированного коаксиального кабеля 1/4 дюйма и 3/8 дюйма и эллиптического волновода 240 и 380

223158-2

  • Тип продукта: Комплект заземления
  • Тип кабеля: Гофрированный | Эллиптический волновод
  • Комплект заземления Тип: Стандартные комплекты заземления

СпецификацииХарактеристики

ДокументацияДокументы

Сравнивать

223158-2

  • Тип продукта: Комплект заземления
  • Тип кабеля: Гофрированный | Эллиптический волновод
  • Комплект заземления Тип: Стандартные комплекты заземления

223158-4

Стандартный комплект заземления для гофрированного коаксиального кабеля 1/4 дюйма и 3/8 дюйма, кабеля в оплетке CNT-300 и CNT-400 и эллиптического волновода 240 и 380

223158-4

  • Тип продукта: Комплект заземления
  • Тип кабеля: Плетеный | Гофрированный | Эллиптический волновод
  • Комплект заземления Тип: Стандартные комплекты заземления

СпецификацииХарактеристики

ДокументацияДокументы

Сравнивать

223158-4

  • Тип продукта: Комплект заземления
  • Тип кабеля: Плетеный | Гофрированный | Эллиптический волновод
  • Комплект заземления Тип: Стандартные комплекты заземления

223700-724

Стандартный комплект заземления для 2-1/4-дюймового и 3-дюймового гофрированного коаксиального кабеля и эллиптического волновода 28 и 37

223700-724

  • Тип продукта: Комплект заземления
  • Тип кабеля: Гофрированный | Эллиптический волновод
  • Комплект заземления Тип: Стандартные комплекты заземления

СпецификацииХарактеристики

ДокументацияДокументы

Сравнивать

223700-724

  • Тип продукта: Комплект заземления
  • Тип кабеля: Гофрированный | Эллиптический волновод
  • Комплект заземления Тип: Стандартные комплекты заземления

241088-1

Стандартный комплект заземления для 1/2-дюймового гофрированного коаксиального кабеля и эллиптического волновода 180 и 220

241088-1

  • Тип продукта: Комплект заземления
  • Тип кабеля: Гофрированный | Эллиптический волновод
  • Комплект заземления Тип: Стандартные комплекты заземления

СпецификацииХарактеристики

ДокументацияДокументы

Сравнивать

241088-1

  • Тип продукта: Комплект заземления
  • Тип кабеля: Гофрированный | Эллиптический волновод
  • Комплект заземления Тип: Стандартные комплекты заземления

241088-2

Стандартный комплект заземления для гофрированного коаксиального кабеля 5/8 дюйма и 7/8 дюйма и эллиптического волновода 85, 90, 127A и 132

241088-2

  • Тип продукта: Комплект заземления
  • Тип кабеля: Гофрированный | Эллиптический волновод
  • Комплект заземления Тип: Стандартные комплекты заземления

СпецификацииХарактеристики

ДокументацияДокументы

Сравнивать

241088-2

  • Тип продукта: Комплект заземления
  • Тип кабеля: Гофрированный | Эллиптический волновод
  • Комплект заземления Тип: Стандартные комплекты заземления

241088-3

Стандартный комплект заземления для 1-1/4-дюймового гофрированного коаксиального кабеля и эллиптического волновода 64 и 77

241088-3

  • Тип продукта: Комплект заземления
  • Тип кабеля: Гофрированный | Эллиптический волновод
  • Комплект заземления Тип: Стандартные комплекты заземления

СпецификацииХарактеристики

ДокументацияДокументы

Сравнивать

241088-3

  • Тип продукта: Комплект заземления
  • Тип кабеля: Гофрированный | Эллиптический волновод
  • Комплект заземления Тип: Стандартные комплекты заземления

Сравнивать

  • Другие способы просмотра

Поиск по категории

      Поиск по сети

          Заземление или система заземления в электромонтажных работах

          В объем работ входит установка заземляющих станций, прокладка медных грозозащитных тросов и подключение панелей, оборудования и т. п. к заземлителю, как показано на чертеже.

          Земля / Наземная станция

          Наземная станция должна быть такой, как показано на рисунке. Заземляющий электрод должен представлять собой стальную трубу длиной не менее 10 футов и диаметром 1 дюйм с наружной поверхностью медного сварного шва. Сопротивление грунта должно поддерживаться соответствующей обработкой грунта, как показано на чертежах или в соответствии с обсуждением и решением на месте.

          Сопротивление каждого заземления не должно превышать 2 Ом.

          Заземляющий провод крепится к стержню с помощью зажима и предохранительных установочных винтов. Зажим должен быть постоянно доступен. Должны быть предусмотрены люки с надлежащими крышками.

          Соединения заземления должны быть болтового типа на верхней части стержня.

          Заземление / заземляющий провод и соединители

          1. Заземляющая полоса должна быть из оголенной меди с минимальной пропускной способностью по току в соответствии с правилами электропроводки IEE.
          2. Полная система заземления должна быть механически и электрически соединена, чтобы обеспечить независимую возвратную часть к источнику заземления.
          3. В тех случаях, когда неметаллические или гибкие кабелепроводы или проволочные формы используются для всей или части линии, кроме двигателей, проводка цепи должна сопровождаться проводом с кодировкой зеленого цвета. Этот проводник должен соединять шину заземления или клемму заземления в щитах с розеткой или клеммами заземления устройства. Другие заземляющие соединения см. в разделе «Заземление оборудования и розеток».
          4. Доступные соединения должны быть выполнены экзотермическим способом.
          5. Болтовые соединения должны быть многоболтовыми. Болты, шайбы и стопорные гайки должны быть из сплава с высоким содержанием меди, алюминиевой бронзы или силиконовой бронзы. Металлопрокат не принимается.
          6. Если заземляющие контактные соединители припаяны к оборудованию, металл должен быть тщательно очищен перед стиранием, а поврежденные поверхности должны быть повторно окрашены для предотвращения коррозии.
          7. Там, где голая медь соединена болтами, контактные поверхности должны быть покрыты электролитическим серебром.
          8. Соединитель заземления для соединения со стальной поверхностью должен быть нажимного болтового типа.
          9. Плоский стальной язычок должен иметь выступ с седлом и одним болтом с овальным хвостовиком из дюриума или эвердура, гайкой и стопорной шайбой для крепления троса, с бронзовым хомутом.
          10. Все заземляющие провода/провода должны быть установлены на подходящих местах, которые отделяют полосу от стены или конструкции.
          11. Все провода, заканчивающиеся на машинах, панелях или щитах, должны иметь подходящие наконечники и пружинные шайбы.
          12. Все распределительные панели, щиты и другое оборудование должны быть заземлены с помощью заземляющих проводов, размеры которых указаны на чертежах.

          Испытание заземления / системы заземления

          Вся установка должна быть испытана в соответствии с правилами IEE, и должны быть зарегистрированы следующие значения сопротивления заземления:

          1.


Опубликовано

в

от

Метки:

Комментарии

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
