Назначение ответственного руководителя необязательно при работах с полным и частичным снятием напряжения в электроустановках с простой и наглядной схемой, с одной системой сборных шин, на рабочем месте одного присоединения, при работах без снятия напряжения вдали от токоведущих частей, а также при работах по наряду в электроустановках до 1000 В и работах, выполняемых по распоряжениям. Во всех этих случаях состав бригады определяет лицо, выдающее наряд или дающее распоряжение, а функции ответственного руководителя выполняет производитель работ.
[46]

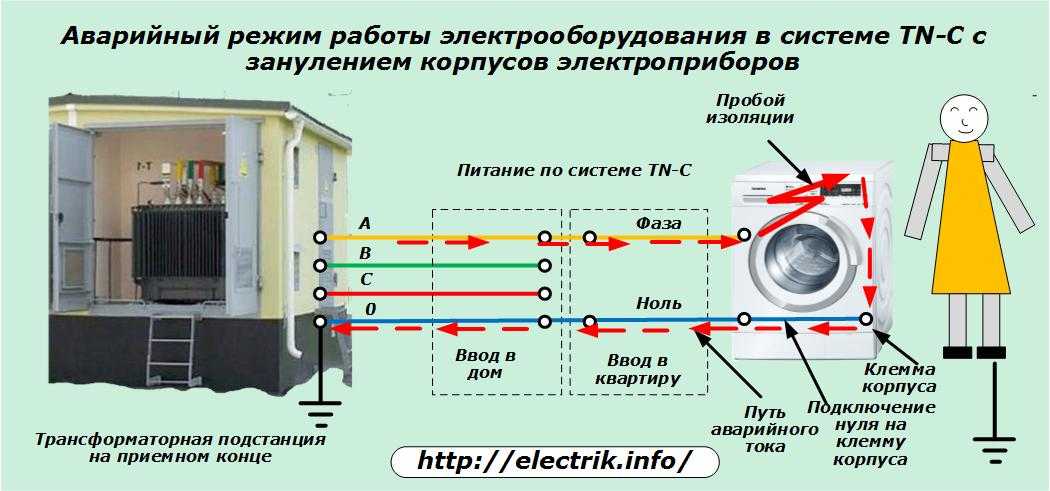

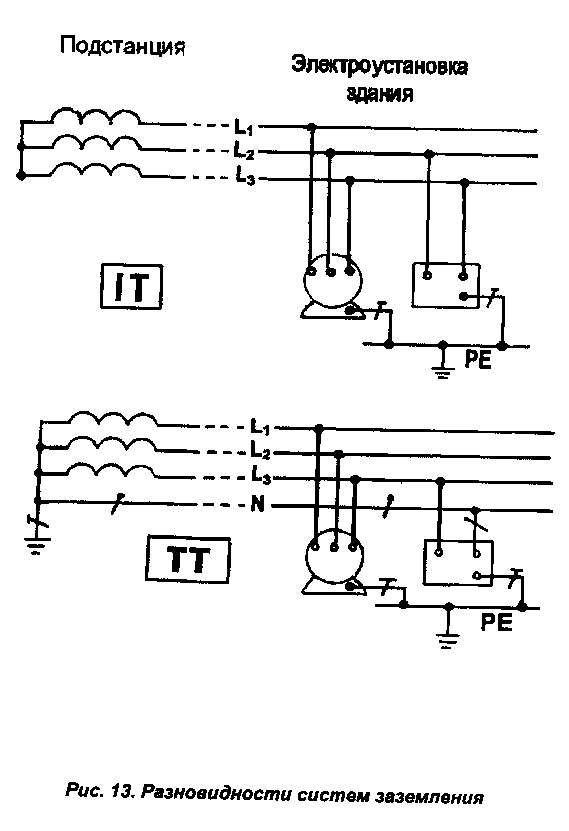

Прикосновение к непокрытым изоляцией токоведущим частям электроустановки опасно для жизни человека, поэтому в электроустановках предусматривают простые и наглядные схемы, соответствующие надписи, маркировку, расцветку и надлежащее расположение элементов установки для распознавания неизолированных частей. Окраску одноименных токоведущих шин в каждой электроустановке выполняют одинаковой в соответствии с требованиями действующих ПУЭ.
[47]
Перечень лиц, имеющих право совмещать обязанности производителя работ и допускающего, а также перечень электроустановок с простой и наглядной схемой, при работе в которых разрешается указанное совмещение, должны быть утверждены главным инженером предприятия.
[48]
Перечень лиц, имеющих право совмещать обязанности производителя работ и допускающего, а также перечень электроустановок с простой и наглядной схемой, при работе в которых разрешается указанное совмещение, должны быть утверждены главным инженером предприятия. При определении простоты и наглядности схемы электроустановки должны быть учтены ее компоновка, конструкция оборудования, количество присоединений и пр.
[49]
Теперь, когда перед вами ставится задача рассмотреть весь материал на более высоком уровне, составление и использование систематизированных наглядных схем, таблиц приобретают первостепенное значение.
[50]
Персоналу, обслуживающему воздушные линии, разрешается производить оперативные переключения только на воздушных ( мачтовых) подстанциях и переключательных пунктах при условии, что последние имеют простейшую наглядную схему ( не более трех подходов воздушных линий), а разъединители имеют механический привод. В этих условиях оперативные переключения могут производиться по письменному, устному или телефонному распоряжению, единолично лицом с квалификацией не ниже III группы.
[51]
Оборудование располагают на станции так, чтобы оно было доступно для удобного обслуживания как при нормальной работе, так и в аварийных условиях и чтобы внутристанцион-ные коммуникации ( трубопроводы, газоходы, воздуховоды, электрические кабели) имели простые и наглядные схемы и возможно меньшую длину. Такое расположение1 оборудования дает возможность обслуживания его небольшим количеством персонала и обеспечивает минимальный расход электроэнергии на тягу и дутье, перекачку воды и пр.
Очень: большое значение имеют хорошее освещение оборудования, рабочих мест и площадок, а также удовлетворяющая нормам вентиляция рабочих помещений.
[52]
Анализ основных этапов технологической цепочки решения грамматико-орфографических задач, дифференцированных по степени сложности, с использованием компьютера приводит к следующим выводам: у одних учащихся быстрее развиваются грамма-тико-орфографические навыки при использовании алгоритмов действий по правилу, у других — наглядных схем, отражающих с помощью специальных графических обозначений место орфограммы и условия применения правила, у третьих — закрепляются в памяти грамматико-орфографические конструкции, оформленные в динамические таблицы, приемы работы с обобщенным орфографическим материалом.
[53]
Страницы:
1
2
3
4
Изменения в Правила охраны труда с 19/10/2016 (Страница 6) — Нормативно-техническая документация — Советы бывалого релейщика
Страницы Назад 1 … 4 5 6 7 Далее
Чтобы отправить ответ, вы должны войти или зарегистрироваться
РСС
Сообщений с 101 по 120 из 123
101 Ответ от
aidar 2016-10-20 07:28:30
- aidar
- Пользователь
- Неактивен
Re: Изменения в Правила охраны труда с 19/10/2016
«5.
7. Ответственный руководитель работ ….
Ответственный руководитель работ должен назначаться при выполнении работ в одной электроустановке (ОРУ, ЗРУ):
…
при одновременной работе двух и более бригад в электроустановке;
….
Необходимость назначения ответственного руководителя работ определяет работник, выдающий наряд, которому разрешается назначать ответственного руководителя работ, и при других работах в электроустановках, помимо выше перечисленных.»
Последнее предложение если буквально понимать, все отдает на усмотрение выдающего, можно и не назначать отв руков работ.
102 Ответ от
ДЕНИС89 2016-10-20 09:05:17 (2016-10-20 09:10:37 отредактировано ДЕНИС89)
- ДЕНИС89
- Пользователь
- Неактивен
Re: Изменения в Правила охраны труда с 19/10/2016
Я считаю не может по наряду работать один человек.
4.1. Работы в действующих электроустановках должны проводиться:
по заданию на производство работы, оформленному на специальном бланке установленной формы и определяющему содержание, место работы, время ее начала и окончания, условия безопасного проведения, состав бригады и работников, ответственных за безопасное выполнение работы (далее — наряд-допуск, наряд), форма которого и указания по его заполнению предусмотрены приложением N 7 к Правилам.
7.1. Работы в электроустановках могут проводиться по распоряжению, являющемуся письменным заданием на производство работы, определяющим ее содержание, место, время, меры безопасности (если они требуются) и работников, которым поручено ее выполнение, с указанием их групп по электробезопасности (далее — распоряжение).
По наряду должна работать бригада.
В бланке наряда в ежедневном допуске, строке работа полностью закончена используется термин бригада.
103 Ответ от
aidar 2016-10-20 09:21:08
- aidar
- Пользователь
- Неактивен
Re: Изменения в Правила охраны труда с 19/10/2016
ДЕНИС89 пишет:
Я считаю не может по наряду работать один человек.
Наверное специально убрали термин бригада, чтобы разрешить работать 1 человеку по наряду. Разрешено, что не запрещено.
104 Ответ от
Humster13 2016-10-20 09:51:41 (2016-10-20 09:39:36 отредактировано Humster13)
- Humster13
- Пользователь
- Неактивен
Re: Изменения в Правила охраны труда с 19/10/2016
aidar пишет:
Последнее предложение если буквально понимать, все отдает на усмотрение выдающего, можно и не назначать отв руков работ.
Да, все верно, НО! Если в правилах четко регламентировано при каких случаях руководитель работ быть обязан, то выдающий наряд обязан его назначить или возьмет на себя всю ответственность, за грубое нарушение правил. Право выдающего наряд-допуск или распоряжения должно даваться тем, кто знает, как организовать безопасное выполнение работ, какой состав бригады для этого нужен. 😎
Добавлено: 2016-10-20 09:51:41
ДЕНИС89, Почему я не могу выписать наряд-допуск на уборщицу со II группой, для уборки ЗРУ-10кВ, где все токоведущие части спрятаны в КРУ и все дверцы заперты?
7.13. По распоряжению единолично уборку
коридоров ЗРУ и электропомещений с
электрооборудованием напряжением до и выше 1000 В,
где токоведущие части ограждены, имеет право
выполнять работник, имеющий группу II.
105 Ответ от
ДЕНИС89 2016-10-20 10:42:25
- ДЕНИС89
- Пользователь
- Неактивен
Re: Изменения в Правила охраны труда с 19/10/2016
Humster13, потому что по наряду должна работать бригада, а одна уборщица это не бригада.
|
Присоединяйтесь!!! Мы в социальных сетях и на Ютуб. |
1. Работы в действующих электроустановках должны проводиться:
Понеслось…см. выше.
..
5.7. ПОТЭЭ? т.е. зачем вообще нужен этот пункт, есть перечень видов работ с обязательным назначением ОР, если работы не входят в этот перечень есть право не назначать ОР?
..», если его исключить то правила не поменяются, остается перечень работ с обязательным назначением ОР, в остальных случаях что не запрещено, то разрешено. Господа, может кто-нибудь внести ясность в понимании этого пункта?
