Глухозаземленная нейтраль в быту • Мир электрики

На чтение: 4 минОбновлено: 01.07.2021Рубрика: ЗащитаАвтор: admin

Содержание

1. Суть и понятие глухозаземленной нейтрали
2. Как функционируют сети с ГН
3. Варианты сетей с нейтралью, уходящей в землю
4. Требования ПЭУ

Чтобы обезопасить человека от поражения током дома и на предприятии в системе электроснабжения устанавливается глухозаземленная нейтраль (ГН).

Она получила распространенное применение в электросетях до 1000В, обеспечивающие напряжением 220В и 380В.

Для передачи электрической энергии на дальнее расстояние широко применяется повышение напряжения в сети. Чем больше мощности требуется передать на большое расстояние, тем более высокое напряжение применяют в линиях электропередачи. Поэтому, перед получением электроэнергии потребителем, напряжение в линии электропередач повышенной величины, через трансформатор понижается до значений, при которых работают электрические приборы в быту и производстве.

Источником электроэнергии, также может быть генератор вырабатывающий электроэнергию (генераторные станции в населенных пунктах).

В данной статье мы рассмотрим все о глухозаземленной нейтрали:

• что она собой представляет;
• варианты сетей с ГН;
• как функционирует ГН и сети с ней;
• требования ПЭУ.

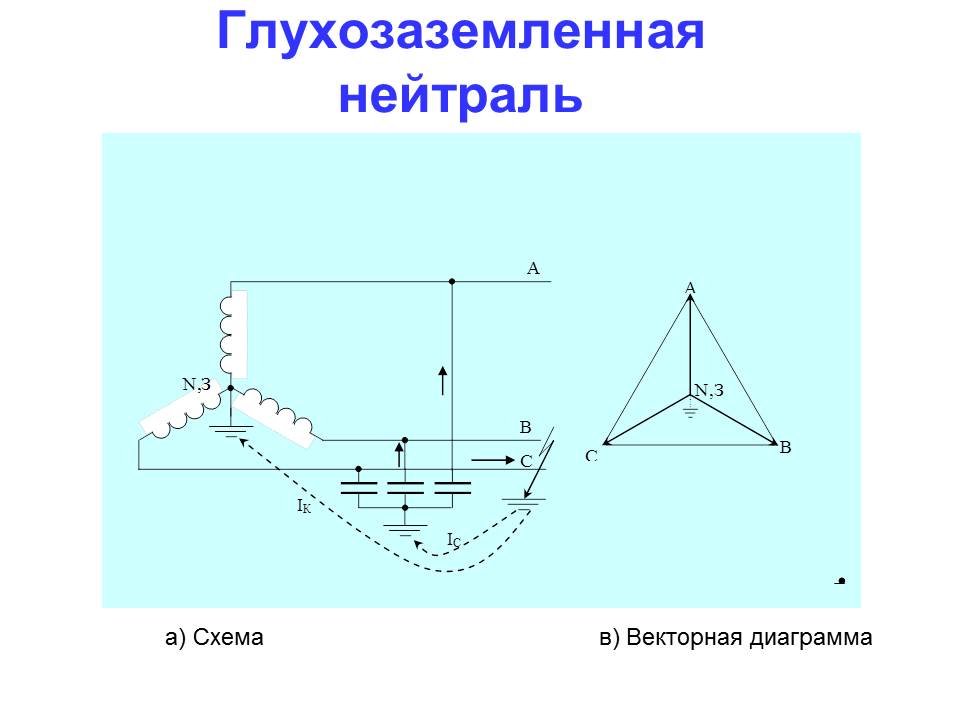

Суть и понятие глухозаземленной нейтрали

Под нейтралью понимается узел соединения всех фазных обмоток понижающих трансформаторов либо генераторов, от которых идет прямое подключение жилых домов, коммерческих объектов, различных производств и предприятий. Если эту нейтраль подсоединить к земле, то она станет глухозаземленной.

Как функционируют сети с ГН

Понижающий трансформатор работает, основываясь на физическом законе электромагнитной индукции. Как правило, устройства трансформатора имеют пару обмоток и сердечник. Первичная обмотка подключена к сети и вокруг сердечника магнитопровода образуется магнитное поле. Во вторичной обмотке появляется напряжение с заданным показателем.

Сети с ГН отличаются наличием линейного и фазного напряжения.

1. Фазное напряжение называют потенциал между одним из провода линии и проводом на ноль.
2. Линейным или межфазным напряжением называют разницу потенциалов между проводниками линий.

Такие электрические линии широко распространены в быту в виде линейного напряжения на 380 В и фазного — на 220 В.

Основная задача: предоставление технике электроэнергии в одном кабеле напряжения двух форматов, а также защита человека от поражения током.

При подключении однофазных и трехфазных потребителей к снабжающей подстанции применяется зануление. Этот метод защиты от удара током заключается в соединении корпуса оборудования с ГН. В случае повреждения кабеля произойдет замыкание фазного провода на землю, в результате чего сработает УЗО от токов КЗ, и тем самым отключит питание сети.

Варианты сетей с нейтралью, уходящей в землю

В настоящее время в электрике применяется стандартная маркировка:

• L — фаза;
• N — ноль;
• PE — защитный ноль;
• PEN — рабочий проводник и ноль объединены в одном проводе, имеют защиту.

Подключить конечного потребителя к источнику электричества при использовании ГН можно такими способами:

• TN-C. Нулевой и защитный провод с подстанции электропитания совмещен в едином кабеле. Корпус подключаемого оборудования заземляется, а провод присоединяют к нему. Такое устройство называется занулением. Способ подключения применялся в СССР, сейчас не используется ввиду небезопасности. Недостаток в том, что при обрыве провода на участке от электропитающей подстанции к потребителям электричества на зануленных корпусах, которые должны быть заземлены, появляется опасный потенциал. Этот вариант подключения применяется только для защиты промышленных предприятий.
• TN-S. Обеспечивается повышенная безопасность в аварийных ситуациях. Это достигается за счет разделения проводов защитного и рабочего по всей длине электросети (от подстанции до электрощитка конечного пользователя), что подразумевает использование кабеля с пятью жилами. Применяется не всегда по причине дороговизны.
• TN-C-S. Способ, используемый очень часто. Нулевой и защитный совмещены в одном проводе. При подсоединении к сети в электрощитке пользователя этот провод разделяется на нулевой и защитный, а после распределяется по дому. При повреждении провода до точки разделения на корпусах электрооборудования может сформироваться опасный потенциал. Чтобы этого не произошло, по всей длине линии и на вводе в здание устанавливаются повторные заземления провода.

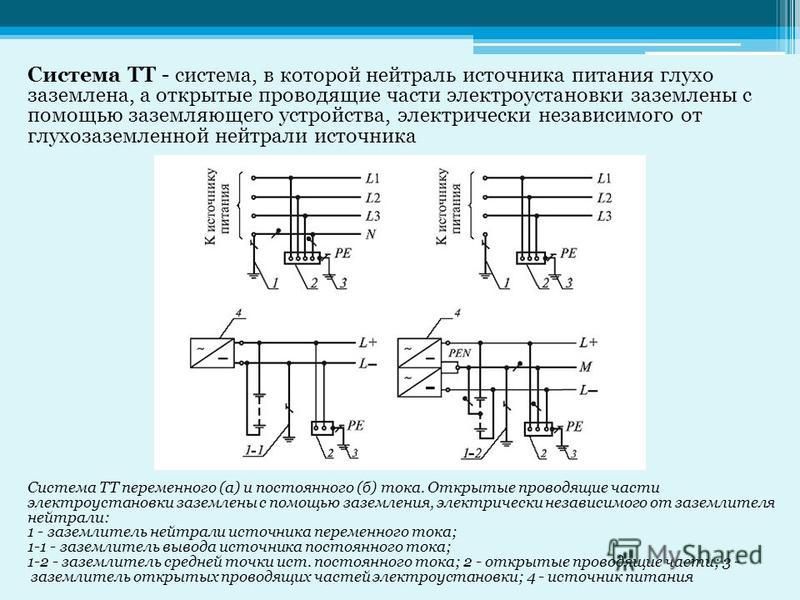

• TT. Применяется, если вариант TN-C-S не обеспечивает безопасность предусмотренного в ней защитного заземления и находиться в неудовлетворительном состоянии. Создается индивидуальный контур заземления у конечного пользователя, где провод PEN используется в качестве рабочего нулевого.

Требования ПЭУ

Нормативами ПЭУ-7 заданы важные регламенты при обустройстве ГН:

• для подключения контура заземления к ГН следует применять специализированный проводник;
• определяя место установки заземляющего устройства, необходимо исходить из наименьшего расстояния между ним и ГН;
• при использовании ЖБИ в здании в качестве заземляющего контура следует подключиться не менее, чем в двух местах, для большей надежности;
• в схеме ГН категорически запрещается устанавливать защитные устройства, предохранители и другие приспособления, которые способны нарушить целостность проводника;
• ГН надежно защищается от механических повреждений;
• обязательно устанавливаются дубли заземления на вводе потребителя;
• при монтаже однофазных бытовых электросетей должен закладываться 3-жильный провод;
• срабатывание УЗО, установленных в однофазной сети с ГН, не более, чем за 0,40 с.

Мы разобрались в понятии глухозаземленной нейтрали и смежных аспектах, рассмотрели ее характеристики, требования и сферы применения.

Зануление для защиты электроустановок

Содержание

• 1 Зануление оборудования
• 2 Особенности работы защитного зануления
• 3 Принципиальная электросхема зануления

Зануление – это особый тип электроподключения открытых токоведущих элементов потребителей электроэнергии:

• к глухозаземленному отводу однофазной электросети;
• к нейтральному выводу генератора в трехфазной электросети;
• к заземленной части источника постоянного электротока.

Данные подключения выполняются для обеспечения безопасности человека при контакте с электроприборами. Для подключения незащищенных токопроводящих частей электроустановок к нейтральной точке источника подачи электроэнергии используется защитный ноль.

Нулевой проводник защитного типа – это токопроводящая цепь, которая соединяет незащищенные токопроводящие поверхности и глухозаземленную нейтраль для трехфазной сети или среднюю заземленную точку для электросети постоянного тока, или заземляющий вывод для однофазной сети.

Важно различать разницу между рабочим нулем, то есть проводником типа PEN, и защитной нулевой жилой.

Рабочий ноль представляет собой провод для энергопотребителей напряжения до 1 киловольта, используемый для обеспечения электропитания и соединяемый с глухозаземленной нейтралью отводом на трансформаторе или на генераторе в трехфазной электросети, или с заземленным выводом на источнике постоянного тока, или с заземленной точкой на однофазном устройстве.

На практике возможно совмещение рабочей нулевой жилы и защитного нулевого провода. Его функции в электропотребителей до 1 киловольта выполняет цепь, которая совмещает рабочий и защитный ноль. Зануление необходимо для защиты человека от поражения электротоком в случае его касания токопроводящих элементов конструкции оборудования. Защита обеспечивается благодаря быстрому снижению напряжения на корпусе потребителя энергии за счет земли и быстрого отключения электрической установки от питания.

Зануление оборудования

Зануление в обязательном порядке выполняется для:

1. Электрооборудования до 1000 В в трехфазных сетях с заземленной нейтралью. Обычно это электросети с переменным током и напряжением 220/380 вольт и реже 380/660.

2.Электрооборудования до 1000 В работающего на постоянном токе– однофазные сети с заземленным отводом. Стандартное напряжение – 220 вольт.

3.Электроустановок работающих в электросетях с источником постоянного тока с заземленной средней точкой и напряжением не более 1000 В.

Для этого применяется специальный провод, имеющий надежный контакт с «голыми» токопроводящими частями потребителей электрической энергии.

Особенности работы защитного зануления

При замыкании фазы на зануленной части корпуса электрооборудования возникает электроцепь с коротким замыканием, то есть замыкаются защитный ноль и фаза. Короткое замыкание приводит к включению токовой защиты и, как следствие, электрическое оборудование отключается от питания. Параллельно срабатывает автоматическая токовая защита, снижающая напряжение на поврежденной части корпуса.

Принципиальная электросхема зануления

Рассмотрим и такую схему:

Надеемся, что представленный материал помог вам разобраться с понятием зануления, принципом его действия и назначением.

Система заземления TN-C: схема, описание, недостатки

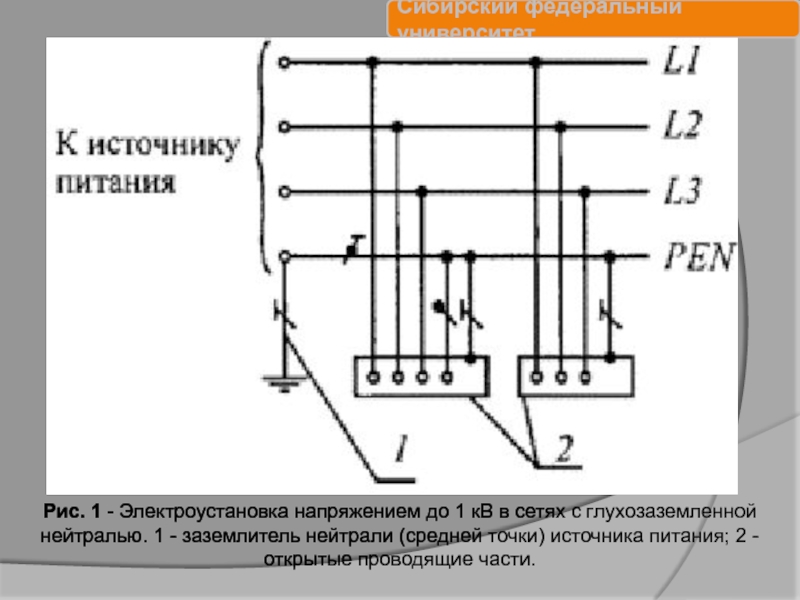

Электроустановки переменного тока с глухозаземленной нейтралью источник — электроустановки, в которых нейтраль трансформатора, то есть средняя точка вторичных фазных обмоток, соединенных в звезду, соединена с заземляющее устройство, расположенное вблизи трансформаторной подстанции. Рабочий нулевой провод также подключается к средней точке обмоток. Электроустановки, имеющие глухозаземленную нейтраль, в которых открытые токопроводящие части соединены с проводом защитного заземления, относятся к ПУЭ как относящиеся к системе TN (п. 1.7.3). Эта система имеет несколько разновидностей, отличающихся способом формирования защитного заземления. В данной статье рассматривается один из вариантов — система заземления TN-C.

На рисунке показана схема электрических соединений:

Данная система отличается от других в семействе TN тем, что в качестве защитного заземляющего проводника (PEN) используется рабочий нулевой проводник, причем по всей его длине. Разделение нулевой жилы на рабочий и защитный заземлители происходит только в месте присоединения потребителя к электрической сети (п. 1.7.3 см. главу 1.7 ПУЭ).

Кстати, расшифровка аббревиатуры TN-C следующая: «T» — (terre — земля) означает заземленный, N (neuter, нейтральный) — подключенная к источнику нейтраль (обнуленная), C (объединенная, комбинированный) — нулевой рабочий и защитный провод объединены в одну жилу по всей системе.

Система заземления TN-C, имея свои конструктивные особенности, имеет как достоинства, так и недостатки. Преимуществом системы, однако, не связанным с электробезопасностью, является:

• Банальная экономия, связанная с тем, что питание трехфазного потребителя осуществляется по четырем проводникам вместо пяти, так как нет отдельного провод защитного заземления.
• Возможность его применения без модернизации ранее построенных кабельных и воздушных линий электропередач с четырьмя жилами.

TN-C имеет один недостаток, но он, к сожалению, связан с безопасностью — более высокая, по сравнению с другими системами заземления, вероятность потери цепи заземления при повреждении одного заземляющего проводника.

Часто можно услышать, что система заземления TN-C является «тяжелым наследием прошлого» и пришла из Советского Союза. Мы можем лишь частично согласиться с этим утверждением. Действительно, четырехпроводные распределительные сети с глухозаземленной нейтралью предполагают выполнение защитного заземления по этой схеме. Однако следует отметить следующее: схема электроснабжения, имевшая место в советское время, и продолжающая существовать по сей день во многих старых зданиях, ни в коем случае не является системой заземления TN-C, и вот почему.

Реализация TN-C предполагает подключение к PEN-проводнику «всех открытых (то есть доступных для прикосновения человека) частей электроустановок». Это означает, что металлические части корпуса любого электроприбора, включенного в электрическую сеть нашего дома необходимо «обнулить».

А что у нас сегодня в старых домах? PEN-проводник, он же рабочий нулевой провод, в лучшем случае соединяется с корпусом вводного шкафа, на вводе силового кабеля в здание, и на этом защитное заземление заканчивается. Квартирная электропроводка осуществляется в два провода, а электрические розетки в квартирах не оборудованы заземляющими контактами. В результате большая часть населения использует бытовые электроприборы без защитного заземления своих зданий. И это несмотря на то, что в инструкции по эксплуатации каждого устройства подчеркивается необходимость этой меры, а все вилки для подключения техники к сети снабжены заземляющими контактами. Таким образом, ругать TN-C, пока в большинстве домов нет защитного заземления, не совсем правильно.

Реализовать систему заземления TN-C в квартире или частном доме под силу каждому собственнику. Для этого необходимо произвести разделение нулевого провода, идущего в комплекте с силовым кабелем, во вводном шкафу или на щитке пола. Подробнее о том, как выполнить разделение PEN-проводника, мы рассказали в отдельной статье. После этого нужно сделать разводку внутри квартиры или дома тремя проводами, соединив третий проводник, который будет играть роль защитного, с заземляющими контактами электрических розеток. Если на кухне установлена ​​электроплита и питание к ней осуществляется отдельным кабелем, предусмотреть дополнительную жилу для соединения корпуса электроплиты с защитным заземляющим проводником.

Не забывайте, что пробой фазы на корпусе в любом электроприборе вызывает короткое замыкание. Поэтому при выполнении указанной электропроводки особое внимание необходимо уделить защите электропроводки. Лучше всего монтировать внутрищитовой щиток, установив в нем надежные, правильно подобранные номинальные автоматические выключатели. Электроснабжение помещений дома или квартиры лучше разделить на группы, каждая из которых питается от своего автомата.

Напоследок рекомендуем посмотреть видео, на котором рассмотрены все системы заземления, которые можно использовать на сегодняшний день:

Теперь вы знаете, что такое система заземления TN-C, каковы ее плюсы и минусы по сравнению с другими вариантами организации защитного контура. В конце хотелось бы отметить, что TN-C запрещен в новостройке, поэтому необходимо организовать более современную систему заземления TN-S.

Будет полезно прочитать:

• Как заземлить стиральную машину
• Как сделать заземление в квартире
• Как выбрать автоматический выключатель

Опубликовано:
14.08.2017
Обновлено: 25.09.2019

4 комментария

Что такое система заземления

С точки зрения электротехники, земля или система заземления является точкой отсчета в электрической цепи, по которой оцениваются напряжения. Система заземления или нашим друзьям над водоемом; Система заземления также имеет функцию обеспечения общего обратного пути для электрического тока через физическую связь с геологической средой. В электроустановке система заземления или электрод системы заземления соединяет определенные части этой установки с проводящей поверхностью земли в целях безопасности и функциональных целях.

Обязательные знаки – Подсоедините клемму заземления к земле

Назначение системы заземления или системы заземления

Электрические цепи подключаются к заземлению по ряду причин. (См. В чем разница между заземлением и соединением)

Система заземления обеспечивает:

• Индивидуальную защиту – живых существ вблизи подстанций, не подвергая их воздействию небезопасных потенциалов в установившемся режиме или в условиях отказа. (см. ступенчатый потенциал и коснитесь потенциальных рисков)
• Операционная защита электрической системы
• Заземление с градацией потенциала (напряжения)
• Защита от электромагнитных импульсов
• Защита от молнии
• Достаточно низкое полное сопротивление для обеспечения удовлетворительной работы защиты в условиях неисправности. (см. блуждающий ток)
• Защита по напряжению в разумных пределах в условиях отказа (таких как молния, скачки напряжения при переключении или непреднамеренный контакт с системами с более высоким напряжением) и обеспечение того, чтобы не превышались напряжения пробоя изоляции, т. е. согласование изоляции.
• Ступенчатая изоляция в силовых трансформаторах.
• Ограничение напряжения относительно земли на проводящих материалах, которые окружают электрические проводники или оборудование.

Менее известные причины заземления включают:

• Для стабилизации фазных напряжений на линиях электропередач в установившихся условиях, т. е. путем рассеяния электростатических зарядов.
• Средство контроля изоляции системы подачи электроэнергии.
• Устранение устойчивых дуговых замыканий на землю.
• Для того, чтобы первичная защита могла обнаружить неисправность, возникающую между обмотками высокого и низкого напряжения трансформатора.
• Обеспечьте альтернативный путь для наведенного тока и тем самым минимизируйте электрический «шум» в кабелях.
• Обеспечение эквипотенциальной платформы, на которой может работать электронное оборудование.

Геология системы заземления

Система заземления должна обеспечивать связь с геологией с низким импедансом. Чтобы он мог рассеивать или собирать ток в землю или из нее. Что, в свою очередь, означает, что повышение напряжения не достигает уровня, который может причинить вред.

Заземление в сложных геологических условиях может вызвать настоящую головную боль при разработке проекта заземления. Узнайте здесь, как действовать в сложных геологических условиях.

Функция заземления, система заземления

Внутри установок заземление также необходимо для обеспечения правильной работы оборудования. – Например, электронные устройства, где может потребоваться заземленный экран. Очень важно рассматривать заземляющую систему заземления в рамках всей установки как единую целостную систему. Почему? Электроны не умеют читать!

Нет. Серьезно, проектирование системы заземления обычно обеспечивает две функции безопасности.

Во-первых, для предотвращения поражения электрическим током из-за различных потенциалов открытых металлических конструкций. Эта мера предотвращения ударов достигается за счет склеивания. Соединение с землей с помощью заземляющего электрода также ограничивает накопление статического электричества. Идеально подходит для работы с легковоспламеняющимися продуктами или устройствами, чувствительными к статическому электричеству.

Второй функцией системы заземления является обеспечение защиты в случае замыкания на землю. Любой возникающий ток неисправности может возвращаться к источнику контролируемым образом. Управляя обратным путем, избегая повреждения оборудования или травм людей.

Система заземления с достаточно низким импедансом гарантирует, что часть обратного тока замыкания на землю может протекать для правильной работы защитных устройств. Инициирование автоматических выключателей или предохранителей для успешного прерывания потока тока.

УТВЕРЖДЕННОЕ ЗАЗЕМЛЕНИЕ

Рискну констатировать очевидное. Поставка электроэнергии потребителю, не имеющему заземления в соответствии с утвержденным или принятым стандартом, сопряжена с несоразмерным риском. Деловой риск и человеческий риск. Не только людям внутри объекта, но и более широкой территории, которая может затронуть невинных третьих лиц поблизости.

Неправильно спроектированная или установленная система заземления, которая не может контролировать энергию повреждения в известных допустимых пределах (определяемых тем, что может выдержать среднее человеческое тело), ​​подвергает жизнь очень реальному риску травм/смерти, а также может привести к повреждению оборудования .

Ваша система заземления всегда должна быть:

• Разработана проверенным компетентным проектировщиком, т. е. кем-то квалифицированным
• Разработана и установлена ​​в соответствии с общепринятой практикой, такой как IEC 50522, BS 7430, IEEE Std. 80 и т. д. (юридические требования) (См. стандарты заземления)
• Установлен проверенным компетентным установщиком
• Проверено и подтверждено после установки, т. е. подтверждено, что оно безопасно и соответствует назначению
• Проверяется или тестируется на протяжении всего срока службы через регулярные промежутки времени, чтобы убедиться, что оно по-прежнему хорошо защищает людей

Методы заземления. Какие существуют типы систем заземления?

Открытая или изолированная система

Этот метод не имеет преднамеренной формальной связи с землей. Могут быть некоторые соединения с высоким импедансом для приборов; например, катушка измерительного прибора.

В нормальных условиях емкость между каждой фазой и землей практически одинакова. Результатом является стабилизация системы относительно Земли. В трехфазной системе напряжение каждой фазы относительно земли является напряжением звезды системы. Следовательно, нейтральная точка (если есть) находится на уровне потенциала земли или близка к нему.

Заземленные системы

Заземленная система имеет по крайней мере один проводник или точку (обычно нейтральную или нейтральную), намеренно соединенную с землей. В трехфазных системах обычно соединение с землей выполняется в точке звезды или нейтрали трансформатора.

Применение заземления таким образом, если есть необходимость подключить к системе нагрузки типа «линия-нейтраль», т. е. для предотвращения значительных колебаний напряжения нейтрали в зависимости от нагрузки. Заземление уменьшает колебания напряжения и дисбалансы, которые могли бы возникнуть в противном случае. Еще одним преимуществом является использование реле остаточного тока для обнаружения неисправностей до того, как они перейдут в межфазные неисправности. Таким образом, уменьшаются токи короткого замыкания и повреждения на других участках электрической сети.

Существует два основных типа системы заземления:

1. Система заземления через импеданс;
2. и система с низким импедансом (полностью заземленная).

Система импедансного заземления

Резисторы и реакторы, вставленные в соединение между нейтралью и землей. Обычно для ограничения тока короткого замыкания до приемлемого уровня.

На практике, чтобы избежать чрезмерных переходных перенапряжений из-за резонанса с шунтирующей емкостью системы, индуктивное заземление должно пропускать не менее 60% мощности трехфазного короткого замыкания при замыканиях на землю. Эта форма заземления имеет меньшее рассеивание энергии, чем резистивное заземление.

Катушки Петерсена

Дугогасящие катушки (ASC), также известные как катушки Петерсена или нейтрализаторы замыкания на землю, могут использоваться в качестве заземления. Это настроенные реакторы, которые нейтрализуют емкостной ток здоровых фаз, так что любой ток короткого замыкания имеет небольшую величину.

Из-за самоочищающегося характера этого заземления полезно в определенных обстоятельствах в воздушных сетях среднего напряжения, например, в тех, которые склонны к большому количеству переходных замыканий и имеют много точек заземления.

Автоматические выключатели с автоматическим повторным включением в основном заменили автоматические выключатели ASC в системах высокого и среднего напряжения. Тем не менее, в основном из-за улучшения доступного оборудования и сложности защитных систем, интерес к ASC растет. Их идеальное применение — системы воздушных линий, которые имеют большое количество точек заземления (например, трансформаторы) и множество подключенных потребителей. Однофазной линии или кабеля не может быть слишком много, так как это снижает работоспособность схемы.

Чаще используется резистивное заземление, так как оно позволяет ограничить ток короткого замыкания и погасить переходные перенапряжения. В распределительных системах, особенно на 11 кВ, обычно используются жидкостные заземляющие резисторы (LER) на 750 А, 1000 А или 1500 А или более распространенные резисторы из нержавеющей стали, установленные в различных комбинациях для ограничения тока замыкания на землю.

Система заземления с низким импедансом (полностью)

Система заземления с низким импедансом является наиболее распространенной схемой, особенно при низком напряжении. Здесь соединение нейтрали/земли осуществляется через надежное соединение без преднамеренного добавления импеданса. Недостаток этой схемы заключается в том, что ток замыкания на землю обычно высок, но напряжения в системе остаются подавленными или низкими в условиях неисправности.

Системы заземления низкого напряжения

Разобравшись с заземлением, доступным в энергосистеме выше, давайте кратко рассмотрим систему заземления низкого напряжения.

Каковы стандартные определения соединений?

T: Земля, прямая связь с землей.

Н: нейтральный.

С: комбинированный.

S: отдельно.

Каковы основные типы?

TN-S

TN-S     Подвод питания имеет единую точку соединения между нейтралью питания и землей на питающем трансформаторе. Кабели питания имеют отдельные нулевой и заземляющий защитный проводники (S.N.E.). Как правило, нейтральный проводник представляет собой четвертую «жилу», а заземляющий проводник образует защитную оболочку или заземляющий проводник. Заказчик может иметь клемму заземления, подключенную к оболочке служебного кабеля или к отдельному проводу заземления.

TN-S был в значительной степени стандартной схемой в Великобритании до введения систем защитного многократного заземления (PME или TN-C-S).

TN-C-S

TN-C–S    Заземление нейтрали питания в нескольких точках. Питающие кабели имеют комбинированную нейтральную и заземляющую металлическую наружную оболочку с покрытием из ПВХ (кабели CNE). Комбинированная нейтральная заземляющая оболочка представляет собой PEN (защитная нейтральная нейтраль), проводник.

Электропитание в помещении заказчика обычно осуществляется по схеме TN-S, т. е. нейтраль и земля должны быть отдельными, соединенными только в точке обслуживания. При прочесывании нейтрали и земли внутри помещений, то система TN-C.

PNB

PNB    Защитное соединение нейтрали представляет собой разновидность системы TN-C-S, в которой заказчику предоставляется клемма заземления, которая подключается к нейтрали питания, но нейтраль подключается к земле только в одной точке. . Обычно в точке снабжения клиента или рядом с ней. Это расположение зарезервировано для использования, когда один потребитель имеет свой собственный трансформатор.

Остальные две системы:

TT

TT  Это система, в которой источник питания заземлен только в одной точке, но оболочки кабелей и открытые металлические конструкции установки заказчика заземляются через отдельный электрод, который не зависит от питающего электрода.

IT

IT  Это система, не имеющая прямого соединения между токоведущими частями и землей, но открытые проводящие части установки заземлены. Иногда для упрощения схемы защиты, необходимой для обнаружения первого замыкания на землю, используется высокоимпедансное соединение с землей.

Заземление в Великобритании и многих других странах должно соответствовать стандарту BS 7671. Этот стандарт основан на последнем 18-м издании Правил для электрических установок Института инженеров-электриков. Правила безопасности, качества и непрерывности электроснабжения не применяются, поэтому заземление не является обязательным требованием, а незаземленные системы (такие как IT выше) разрешены.

Ключевой момент

Основной принцип заключается в том, чтобы в первую очередь принять все разумные меры предосторожности, чтобы избежать прямого контакта с токоведущими частями. А во-вторых, предусмотреть меры защиты от непрямого контакта. Последнее включает в себя эффективное заземление и соединение. Система защиты, устраняющая неисправность. Этот принцип более известен как защитная связь.

В некоторых местах необходимы специальные устройства заземления, например:

• Шахты,
• Карьеры,
• Автозаправочные станции,
• Молниезащита
• и Лифтовые установки.

Хотите узнать, что входит в конструкцию заземления?

Заземление/заземление является критическим с точки зрения безопасности компонентом высоковольтной энергосистемы.
