Наружная проводка в квартире — плюсы и минусы внешней проводки

Провода на стене: рассказываем и показываем, как организовать красивую и безопасную внешнюю электропроводку в современной квартире

Начнем сразу с лирическо-технического отступления, чтобы то, о чем дальше пойдет речь в статье, было понятно. Итак: электрическая проводка в жилых помещениях бывает двух типов — скрытая (внутренняя) и открытая (наружная, если хотите).

Скрытая проводка — это когда вы не видите провода. Они замурованы в стеновые кабельные каналы, скрыты под слоем штукатурки или за панелями из гипсокартона. Всё, что мы видим в этом случае — розетки, выключатели, патроны для светильников и, может быть, крышки распределительных коробок под потолком.

Открытая проводка — это когда видно всё, или почти всё. В этом случае провода прокладываются поверх стен, потолка или пола. Они могут быть укрыты в специальные кабельные каналы и трубы, а могут быть и просто так прикреплены к поверхности. Именно о такой открытой проводке и пойдет речь.

Плюсы и минусы внешней проводки

Поэтому первый и главный плюс внешней проводки в квартире — скорость ее монтажа. Например, смонтировать открытую проводку в однокомнатной квартире своими руками, не имея большого опыта, можно за пару дней. Профессиональный наемный электромонтажник справится часов за пять-шесть.

Второй плюс — для открытой проводки не нужно штробить стены, делать в них каналы для укладки проводов и гнезда для розеток, выключателей и разветкоробок, а потом, после укладки, заново штукатурить, красить или заклеивать обоями стены.

Третий плюс — открытая проводка всегда доступна. Вы в любое время сможете отремонтировать поврежденный участок или добавить в проводку какие-то новые элементы, не прилагая значительных усилий. Например, провести еще одну ветку к новому светильнику, поставить новую дополнительную или переместить в другое место старую розетку. Со скрытой проводкой такой номер не пройдет: придется долбить стены.

Но есть у открытой проводки и свои минусы.

Первый минус — открытая проводка всегда на виду, и не во всех интерьерах она смотрится гармонично. Разве что вы делаете интерьер в стиле кантри, ретро, техно или стимпанк. В этом случае открытая проводка может стать изюминкой.

Второй минус — надо четко учитывать технические нормы помещения, в котором вы делаете открытую проводку. Например, в ванной, кухне и других помещениях с повышенной влажностью, даже для скрытой проводки нужно использовать дополнительную защиту проводов и ставить приборы (выключатели, розетки) с классом защиты не ниже IP-44, а для открытой — уже не менее IP-68. А они не всегда выглядят красиво и привлекательно.

Требования к внешней проводке в квартире

Итак, вы всё же решили, что докучать соседям перфоратором и долбить стены — плохая идея, и выбрали вариант с внешней проводкой. Ок, тогда смотрите, а лучше записывайте в блокнотик требования по её монтажу.

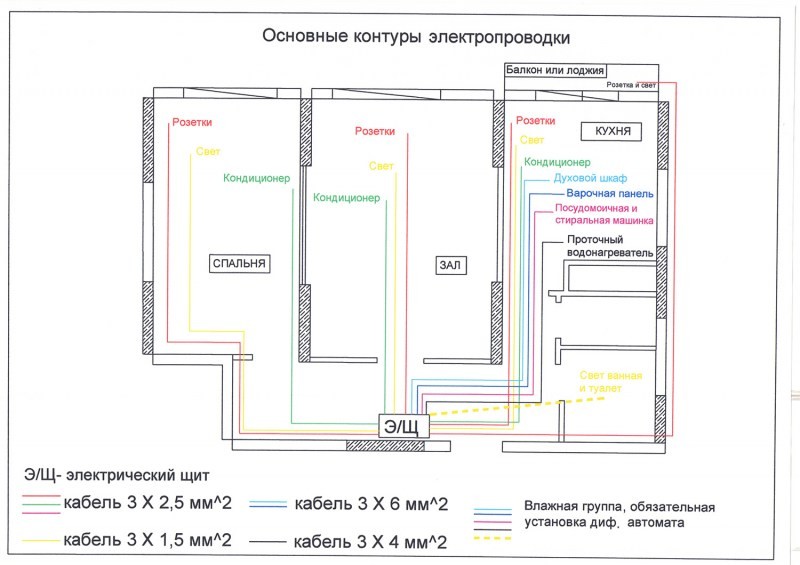

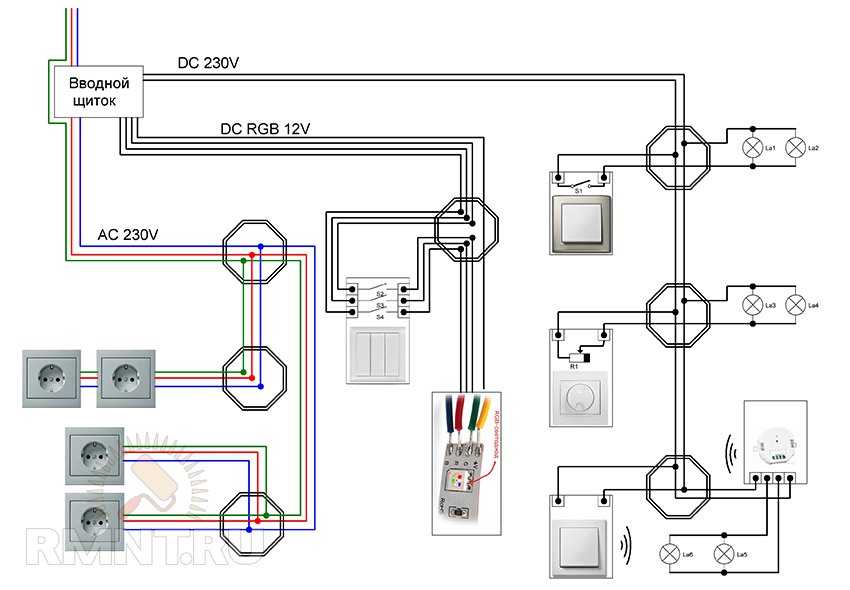

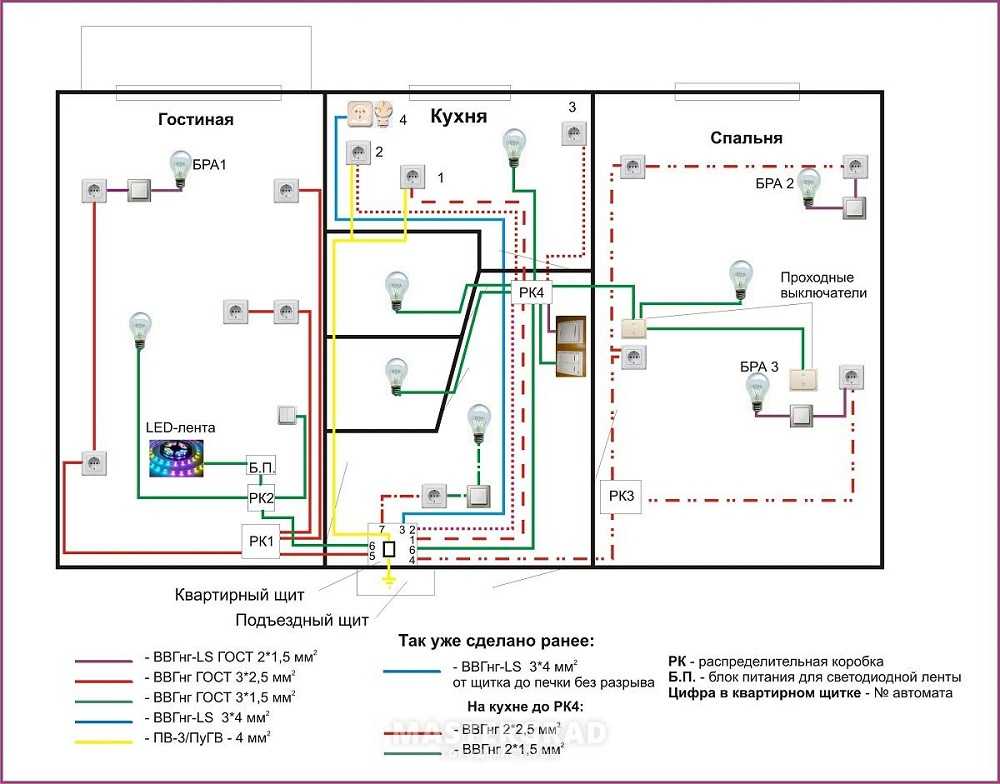

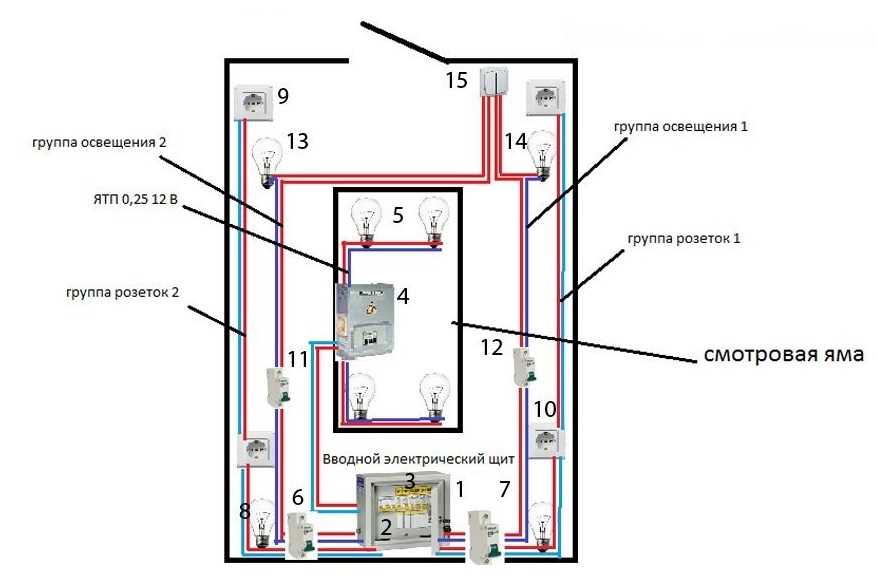

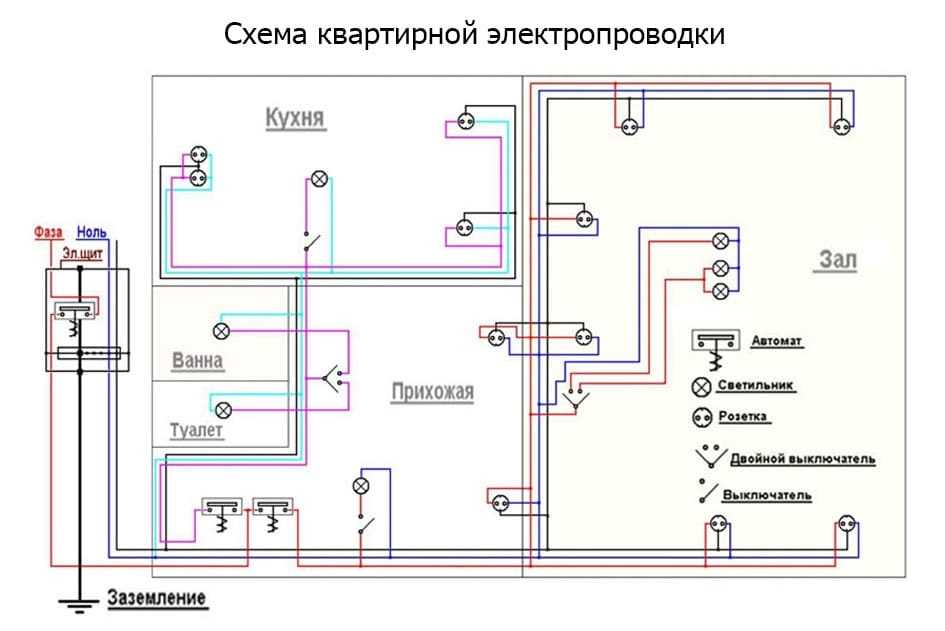

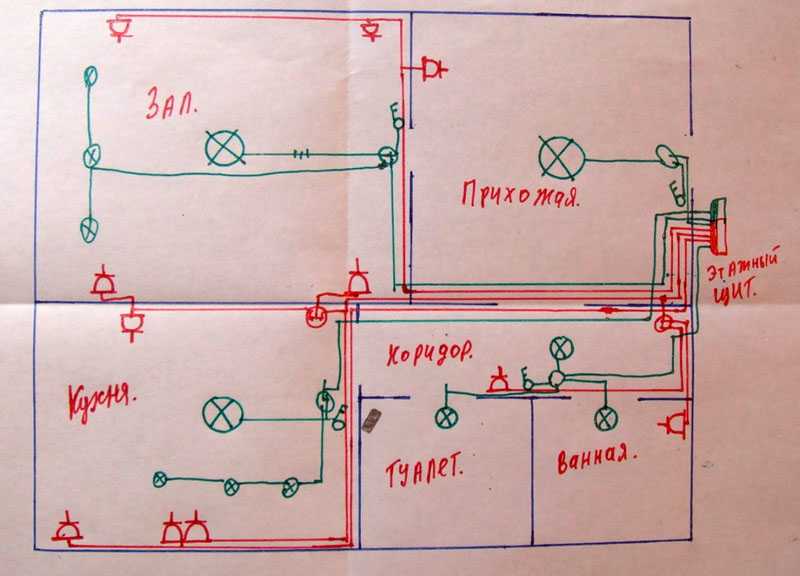

Первым делом нарисуйте схему расположения всех линий проводки. Как правило, провода и кабельные каналы ориентированы или вертикально, или горизонтально по отношению к стенам, полу и потолку. Все прочие направления запрещены правилами техники безопасности.

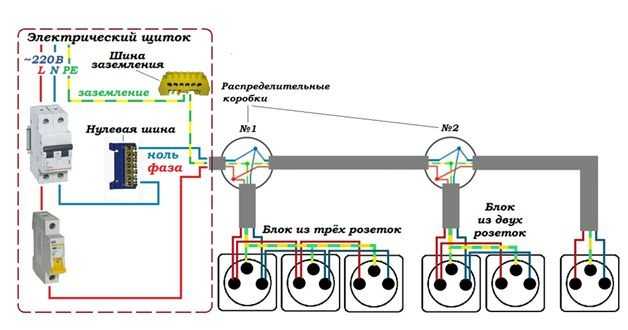

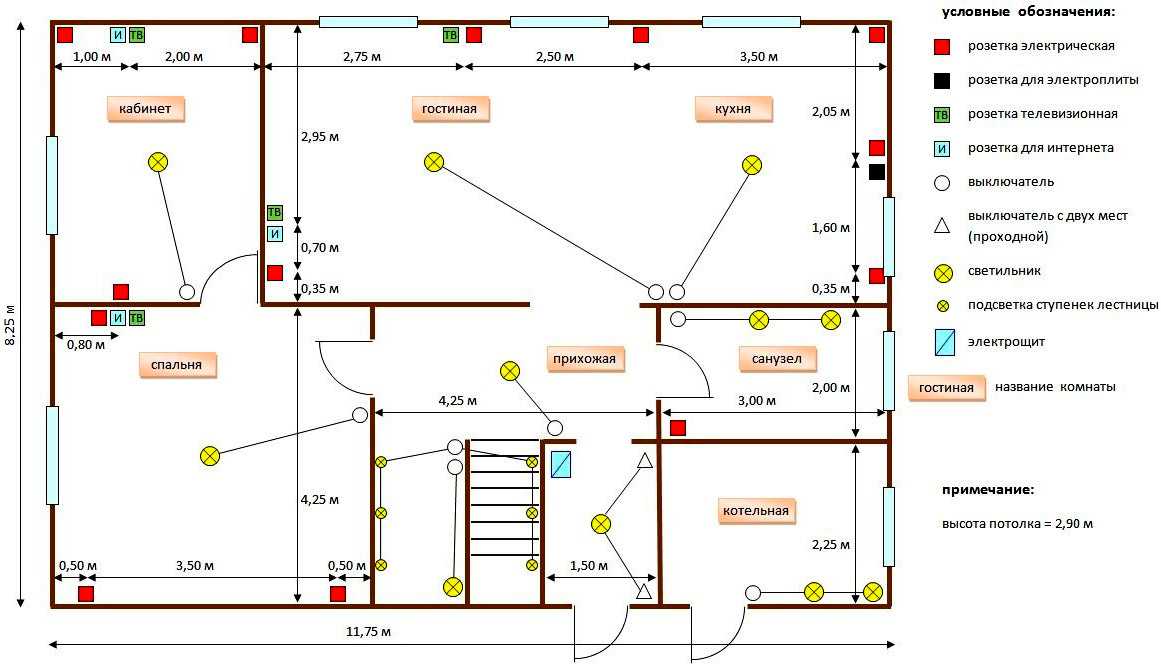

На схеме подробно и понятно укажите все места, где планируете поставить розетки, выключатели, распределительные коробки и прочие электрические приборы. Рассчитайте количество розеток и светильников, которые вам понадобятся. О том, как правильно расположить в квартире розетки и другие электроприборы, читайте в  прошлых материалах.

При составлении плана учитывайте, что линии проводки должны располагаться на расстоянии 15 – 20 см. от углов, оконных и дверных проемов. Старые стандарты рекомендуют располагать розетки на высоте 60 см. от пола, а выключатели выше — 150 см. Современный стандарт — для выключателя 60 см., для розетки — 20 см. от уровня пола.

А вот сам список рекомендаций по прокладке внешней проводки, которые вытекают из правил установки и монтажа электроустановок в жилых и общественных зданиях. Если вам интересно, полностью этот серьезный технический документ вы можете найти здесь, а мы озвучим из него лишь некоторые пункты, которые касаются внешней проводки:

• Не прокладывайте кабели внешней проводки рядом с излучателями тепла — батареями, нагревательными элементами. Изоляция проводов и пластиковые кабельные каналы через некоторое время придут в негодность от воздействия тепла.

• Не прокладывайте линию проводки под трубами, на которых может скапливаться конденсат. Например, в ванной, кухне или туалете, на трубах с холодной водой конденсат — частое явление. А вы помните: вода — первый враг электричества. Даже простой гофрированной трубы или негерметичного кабельного канала может быть недостаточно.

• Кабель, который прокладывается в мокрых помещениях, должен иметь дополнительную защиту. Двойная, а то и тройная изоляция будет в самый раз.

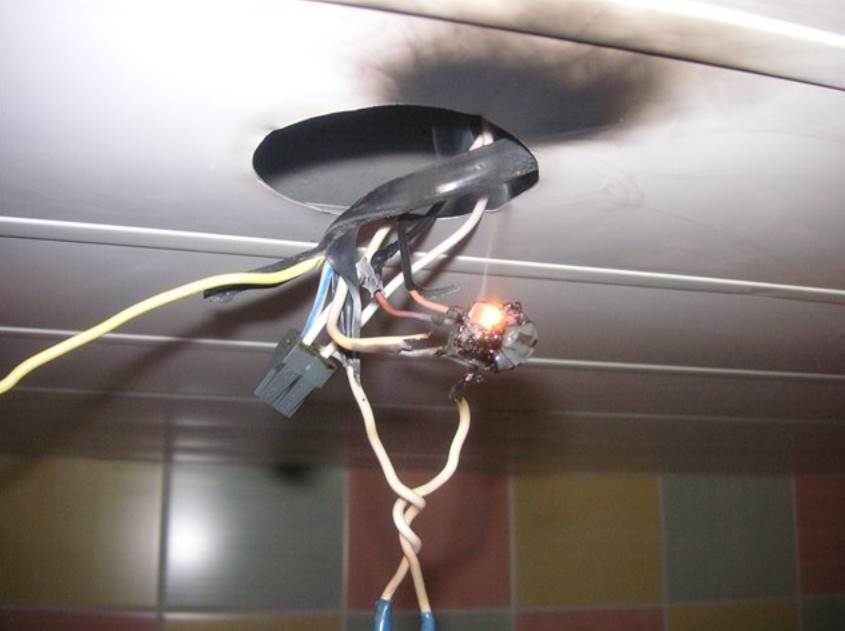

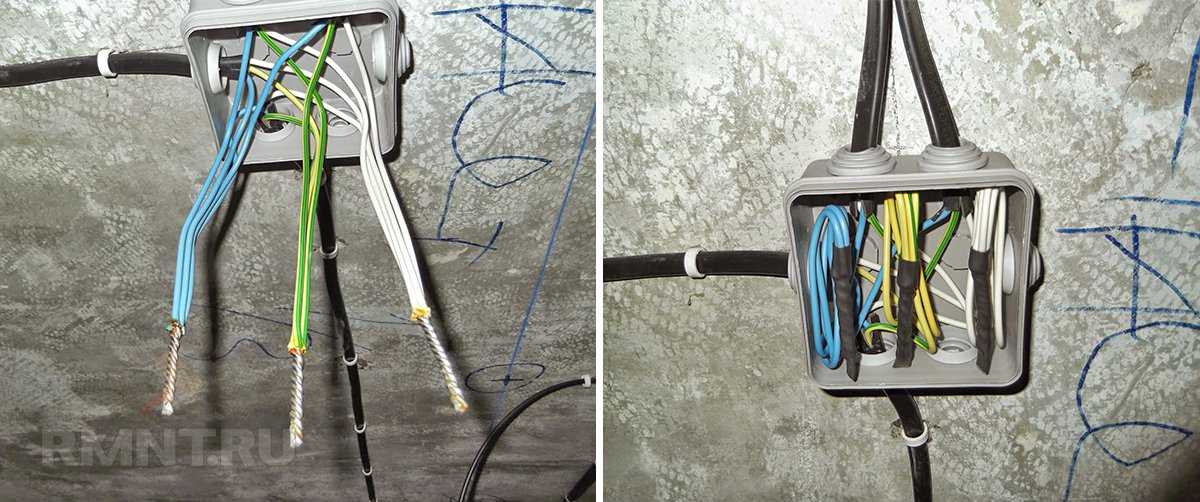

• Не соединяйте провода внутри каналов и труб просто так. Это нужно делать только в распределительных коробках.

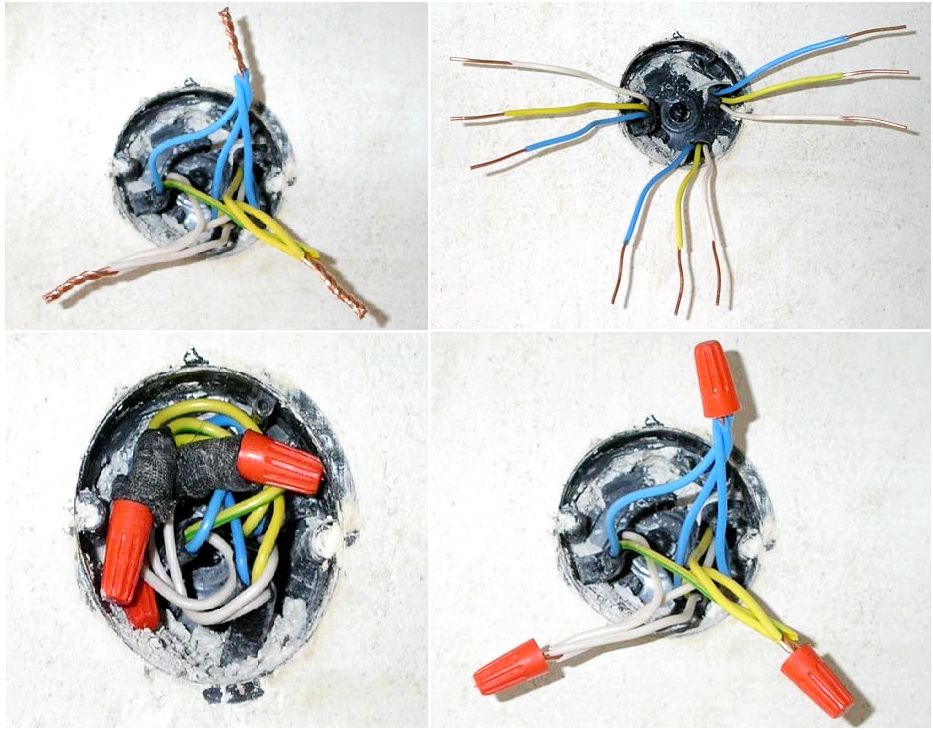

• Ставьте распределительные коробки в тех местах, где до них будет легко добраться в случае чего. Во влажных помещениях используйте герметичные коробки. И вообще, помните про класс защиты, и ставьте в мокрых помещениях только влагозащищенные электроприборы.

• Не оголяйте провода без надобности. Изоляция на проводе должна быть целой по всей длине, от коробки до розетки, выключателя или другой коробки.

• Если вы делаете открытую проводку без труб и кабельных каналов, то для крепления проводов и кабелей используйте специальные пластмассовые скобы, подобранные по диаметру проводника. Такие скобы продаются в любом хозяйственном магазине в отделе электротоваров. Расстояние между скобами не должно быть слишком большим, иначе ваши провода будут провисать под собственным весом.

• Ставьте крепежные скобы по обе стороны провода. Скобы-фиксаторы обязательны около мест подключения к розеткам и выключателям. Если силовой кабель проложен горизонтально, ставьте скобы на расстоянии не более 40 см друг от друга, а для вертикального кабеля — не меньше, чем через один метр.

• Для тонких проводов расстояние между скобами уменьшается: горизонтально — через каждые 25 см, вертикально — через 40 – 45 см. Расстояние от последней скобы до розетки или выключателя не должно превышать 10 см. А лучше поставьте последнюю скобу прямо перед ними.

• Не сгибайте провода без необходимости. Все повороты и изгибы линии старайтесь делать с помощью распредкоробок. Если же не получается — смотрите, чтобы минимальный радиус изгиба провода был не менее 3 – 5 см.

• Если проводка всё-таки пересекает неэлектрический трубопровод,  постарайтесь отодвинуть их друг от друга хотя бы на 3 – 5 см. В месте пересечения загоните кабель в дополнительную защиту, например, в кусок пластиковой трубы.

• Для того чтобы провести проводку сквозь стену, замуруйте в стену кусок трубы и просуньте кабель сквозь нее.

Как выбрать кабель для внешней проводки

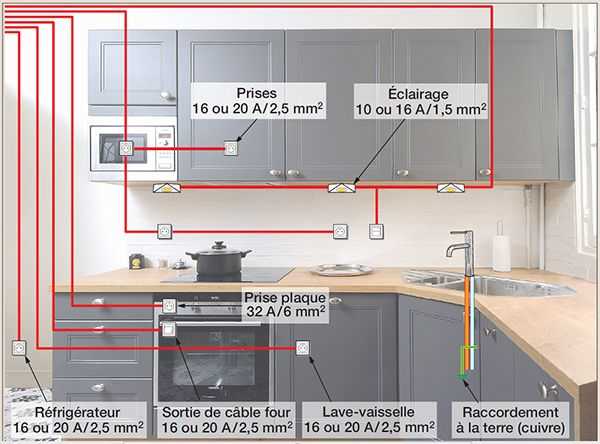

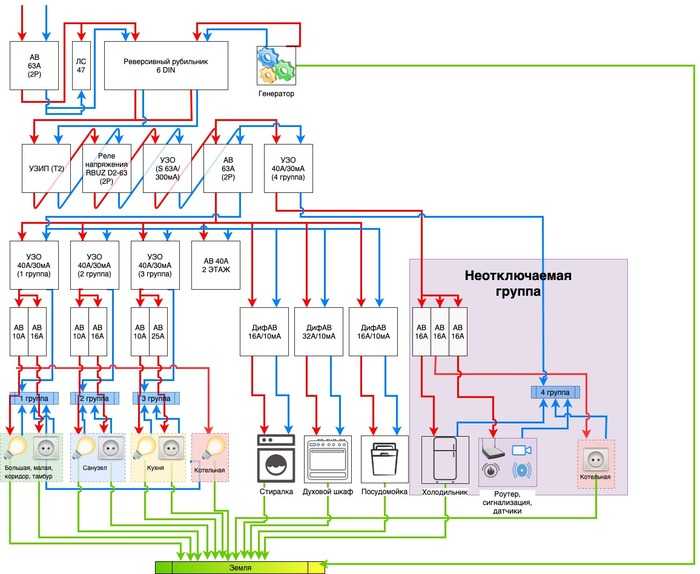

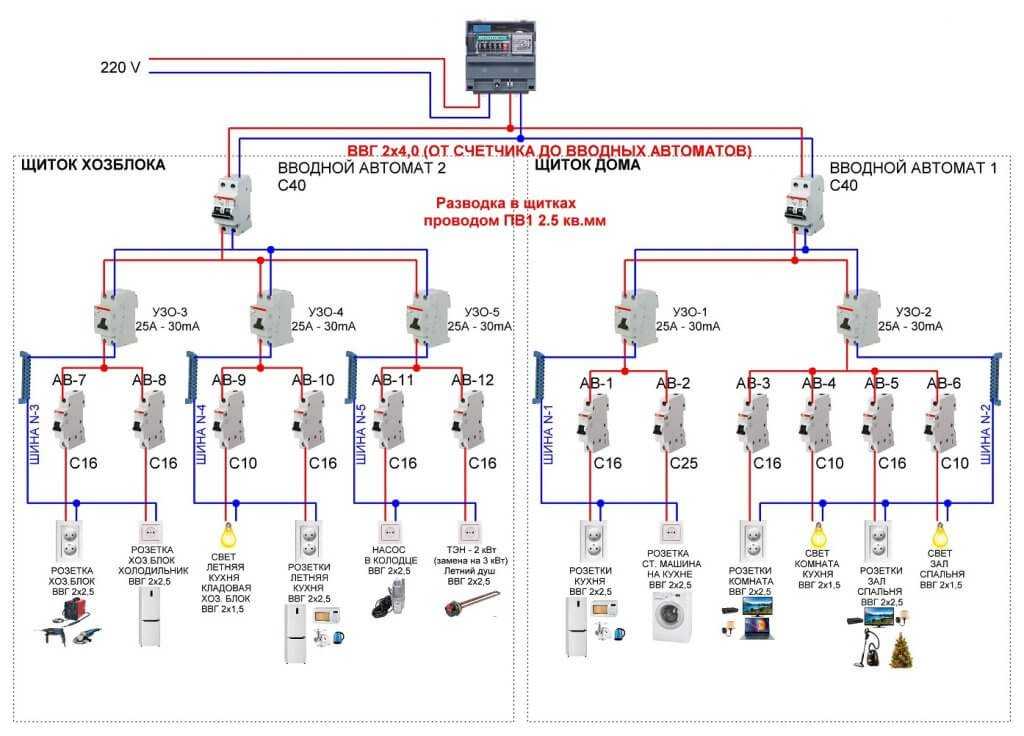

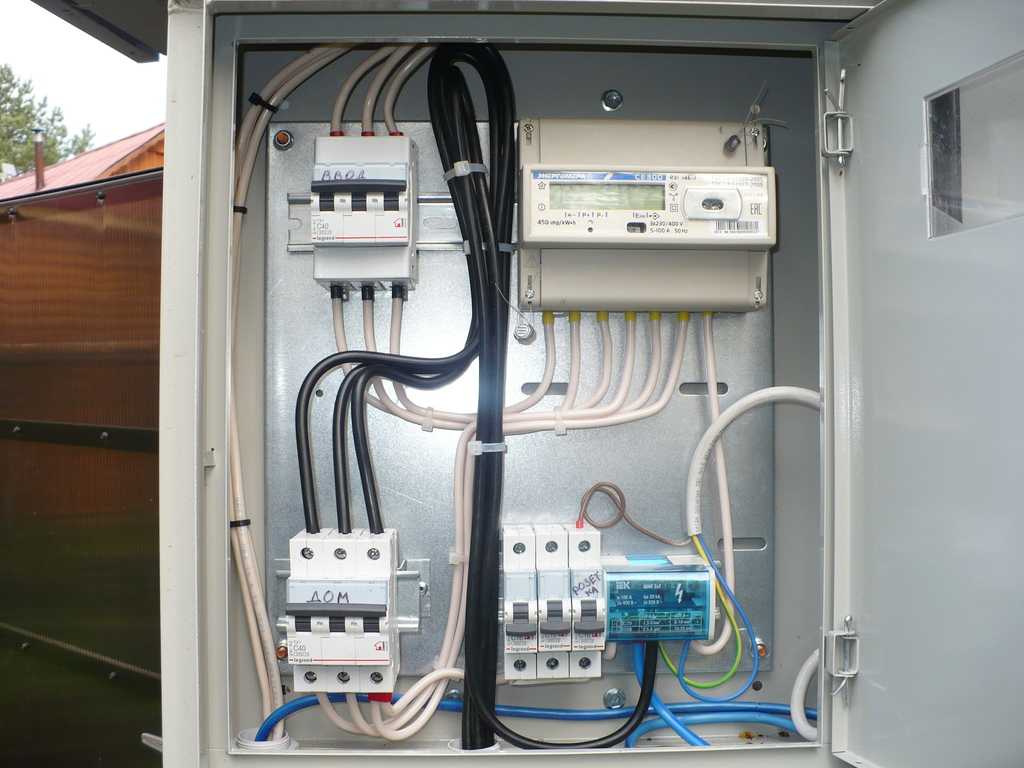

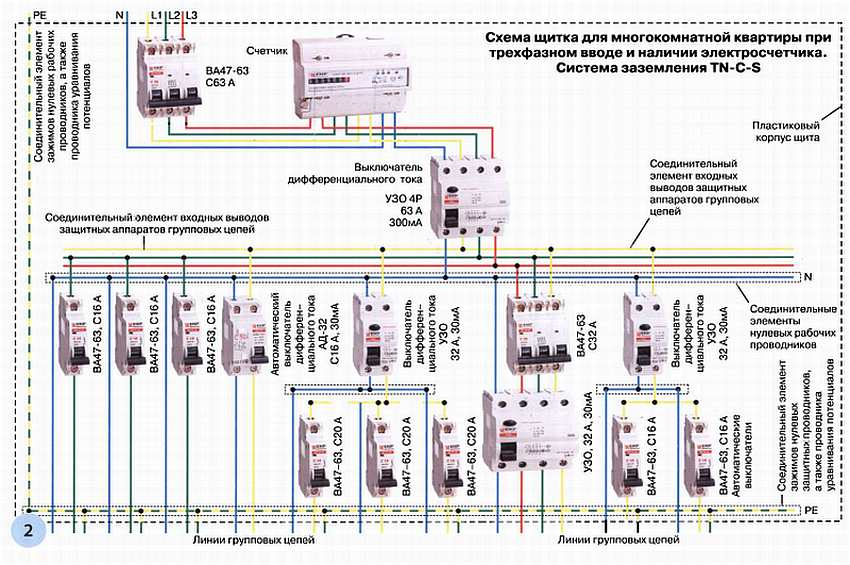

Кабель для внешней проводки в квартире следует выбирать, исходя из электрической нагрузки. Для простых осветительных и бытовых электроприборов вполне достаточно простого двух- или трехжильного кабеля с медными или алюминиевыми проводами, сечением 2,5мм2. Мощную кухонную технику и электроплиты рекомендуется подключать к отдельным кабелям с проводами сечением не менее 4 – 6 мм2. Ветка проводки для такой мощной техники должна быть отдельной, и подключаться к отдельному автоматическому предохранителю на 25А в распределительном щитке. Подробнее мы уже рассказывали об электрической начинке кухни и о выборе электроприборов для ванной в предыдущих материалах.

Если перед вами стоит выбор, какой провод использовать для наружной проводки, берите медный:

• Он более пластичен, чем алюминиевый, а значит, меньше вероятность того, что  сломается при укладке.

• Медь устойчивее к коррозии, медные провода медленнее окисляется.

• Медные провода прослужат дольше, чем алюминиевые.

• Медный провод выдерживает большую нагрузку по сравнению с алюминиевым при одинаковом сечении.

Самый лучший, на наш взгляд — кабель из медных витых проводов. Каждая жила такого провода состоит из скрученных в подобие тросика тонких медных проводов. Он обладает прекрасной гибкостью, сравнимой с обычным шнуром, хорошо изгибается. Некоторые марки такого витого провода прямо-таки предназначены для наружной проводки в стиле ретро.

Открытая проводка в интерьере

Существует несколько способов организовать наружную проводку в квартире. Можно применять один способ для всей квартиры, а можно комбинировать, используя разные варианты в разных комнатах.

Внешняя проводка в кабельном канале

Кабельный канал, или как его еще называют, кабелегон — это такой длинный пластиковый короб с крышкой, который крепится к стене или потолку. Вся проводка располагается внутри него. Ширина его может быть разной, с несколькими отсеками для разных групп проводов. На рынке или в строительных маркетах можно купить кабельные каналы на любой вкус: белые, серые, под темное или светлое дерево.

Кабельный канал, как правило, заканчивается розеткой, выключателем, светильником или разветкоробкой. Для того чтобы изменить направление провода, используется особая дополнительная фурнитура: внешние и внутренние углы, переходники, заглушки.

Для классических интерьеров можно использовать широкие пластиковые плинтуса с кабельными каналами. Розетки в этом случае ставятся на уровне плинтуса или чуть выше. Провода к светильникам прячутся за потолочными плинтусами.

Внешняя проводка в трубах

Второй способ организовать внешнюю проводку — проложить провода в специальных электротехнических трубах.  Трубы одновременно могут быть и защитой проводов и кабелей, и элементом декора.

Например, в лофте или в скандинавском интерьере такой тип внешней проводки будет смотреться очень круто.

Еще одно место, где наружная проводка должна выполняться в трубах — ванная комната. Из-за повышенной влажности придется закрыть красивые провода в герметичные трубы и использовать влагозащищенные розетки, выключатели и разветкоробки.

Наружная проводка открытым проводом

Модный способ организации внешней проводки в квартире — выполнить ее в ретро-стиле. Сейчас полно магазинов, которые торгуют всеми необходимыми электроприборами и аксессуарами для ретро-проводки. Там вы можете приобрести винтажные розетки, распределительные коробки, выключатели, провода в тканевой изоляции и небольшие фарфоровые изоляторы для их крепления к стенам.

Такая наружная ретро-проводка очень органично впишется в квартиры с интерьерами кантри, прованс или шебби-шик.

Вместо заключения

Как видите, внешняя электропроводка — это не только простой и быстрый способ организовать электричество в квартире, но и возможность малыми силами обновить дизайн. Сила стиля в деталях.

Больше простых и эффектных идей для дома — в нашей рассылке. Подписывайтесь и точно не пропустите ничего интересного.

Живите легко!

Схема подключения прицепа — Схемы подключения для прицепов

Не знаете, какие провода к чему подключаются на разъемах вашего прицепа? Один из ваших указателей поворота не работает, и вы не знаете, какой провод проверить? Ознакомьтесь с электрическими схемами прицепа, чтобы получить краткую информацию о проводке прицепа. Приведенная ниже информация предназначена для справки и обычно используется в отрасли, но может варьироваться в зависимости от производителя прицепа. Для проверки соединений можно использовать тестер цепей.

Соединители для прицепов

Электрические разъемы для прицепов бывают разных форм и размеров. Основная цель остается неизменной, независимо от того, используют ли ваш грузовик и прицеп 4-контактный, 5-контактный, 6-контактный или 7-контактный разъем. По закону освещение прицепа должно быть подключено к системе электропроводки тягача, чтобы обеспечить ходовые огни прицепа, сигналы поворота и стоп-сигналы. Это достигается путем подключения к электропроводке тягача для передачи питания на систему электропроводки прицепа. Между ними используются соединители прицепа, чтобы их можно было отсоединить, когда они не буксируются.

Доступны разъемы различных типов с четырьмя-семью контактами, обеспечивающие передачу питания для освещения, а также вспомогательных функций, таких как управление электрическим тормозом прицепа, фонари заднего хода и т. д. Схемы подключения прицепа, приведенные ниже, должны помочь определить любые проблемы с проводкой. вы можете иметь с вашим трейлером. При покупке соединителей для прицепов помните, что вилка устанавливается со стороны автомобиля, а розетка — со стороны прицепа.

4-сторонняя проводка прицепа

4-сторонние соединители для прицепов обычно используются на небольших прицепах, таких как лодки, снегоходы, грузовые и другие прицепы, в которых не используются тормоза. Как следует из названия, они используют четыре провода для выполнения жизненно важных функций освещения. Четыре провода управляют сигналами поворота, стоп-сигналами и задними фонарями или ходовыми огнями. Они также обеспечивают провод для заземления. 4-контактные соединители для прицепов доступны в двух вариантах: плоские и круглые. У них одинаковые электрические функции, но есть несколько отличий.

4-контактный разъем с круглыми штырями

На изображении ниже показан разъем с обратной стороны, где 4 провода крепятся винтами. 4-контактные круглые разъемы обычно продаются без проводов, хотя доступны полные комплекты. Как правило, изготовленные из литого под давлением металлического корпуса, они имеют скрытую клемму с пылезащитной крышкой для защиты от непогоды.

КОНЕЦ ПРИЦЕПА

КОНЕЦ АВТОМОБИЛЯ

Схемы подключения 4- и 5-контактного плоского разъема

4-контактные и 5-контактные плоские соединители используют провода с цветовой маркировкой и доступны различной длины. Их можно приобрести в виде отдельной вилки для грузовика или прицепа или в виде полного контура, включающего вилку и розетку. В них часто используются соединенные провода для надежного соединения и резиновая конструкция для защиты от непогоды. Проводка очень похожа, единственная разница в том, что у 5-контактного будет дополнительный синий вспомогательный провод, который часто используется для резервного освещения.

4-контактные плоские разъемы

5-контактные плоские разъемы

ПРИЦЕП ПРОВОДКА

Возникли проблемы с электропроводкой прицепа? Избавьтесь от многих часов разочарования, используя наше оборудование для тестирования прицепов, и быстро определите проблемы в проводке прицепа.

6-сторонние соединители для прицепов

6-сторонние соединители для прицепов часто используются на прицепах с гусиной шеей, но могут использоваться и для других типов, таких как грузовые прицепы, лодочные прицепы и седельные колеса. 6-контактные разъемы включают базовое подключение ходовых огней, стоп-сигналов, сигналов поворота и провода заземления. У них также есть один провод для тормозов прицепа и один провод для подключения аккумулятора. Эти дополнительные провода позволяют установить контроллер тормозов прицепа и соединение между источником питания автомобиля и 12-вольтовой аккумуляторной батареей для отрывного комплекта или дополнительного вспомогательного источника питания.

6-контактный литой разъем для прицепа/герметичного автомобиля и кабель

Конец прицепа

Вид спереди на 6-контактный разъем с литым кабелем.

Автомобильный конец

Вид спереди на 6-контактный разъем с литым кабелем.

6-канальный литой цинковый соединитель

Конец прицепа

Вид с задней стороны сердечника, где провода крепятся винтами.

Конец кабины

Вид с задней стороны жилы, где провода крепятся винтами.

Индекс 6-контактной проводки

7-сторонние соединители для прицепов — лезвия

7-сторонние соединители для прицепов используются в большинстве транспортных средств для отдыха и используются на более крупных гусиных шеях, седельных колесах, лодочных и грузовых прицепах. Они подают питание на задние фонари, указатели поворота, стоп-сигналы, тормоза прицепа, фонари заднего хода, вспомогательное питание и имеют заземление. Они бывают двух видов: 7-ходовые и 7-ходовые с лезвиями RV. Они выглядят одинаково, но важно проверить, какой из них у вас есть, прежде чем заменять его. Стиль лезвия очень распространен и будет иметь маленькие лезвия, которые используются для соединения. Круглый стиль имеет маленькие круглые контакты, которые используются для их соединения.

7-контактный литой разъем для прицепа/герметичного автомобиля и кабель

Конец прицепа

Вид спереди на 7-контактный разъем с литым кабелем.

Автомобильный конец

Вид спереди на 7-контактный разъем с литым кабелем.

7-ходовой разъем из термопластика/металла

Конец прицепа

Вид с задней стороны сердечника, где провода крепятся винтами.

Конец кабины

Вид с задней стороны жилы, где провода крепятся винтами.

7-контактный указатель проводки

Тактирование контактов

Холодная погода RV — Калибр 2/10, 1/12, 4/14 .

Прицеп для тяжелых условий эксплуатации — Ширина колеи 2/10, 1/12, 4/14

Наконечник прицепа — Вид спереди на 7-контактный разъем с литым кабелем.

Холодная погода — Ширина колеи 3/10, 4/14

Конец прицепа — Вид спереди на 7-контактный разъем с литым кабелем.

Ниже приведена электрическая схема прицепа, на которую очень полезно ориентироваться. Обязательно ознакомьтесь с нашими советами по прицепу о том, как подключить прицеп.
и устранение неполадок в фарах прицепа.

Электрическая схема прицепа
