▷ Заземляющий электрод

Введение

Хорошее заземление жизненно важно для защиты любой электроустановки от токов короткого замыкания и грозовых перенапряжений. Соединение с основной массой осуществляется с помощью «заземляющего электрода». Изучим это подробнее.

Заземляющий электрод

На рынке доступно несколько различных типов заземляющих электродов. Они различаются в зависимости от типа используемого электродного материала, конфигурации и конструкции. Выбор конкретного типа электрода определяется действующими местными стандартами. В Национальном электротехническом кодексе США (NEC) упоминается стандарт.

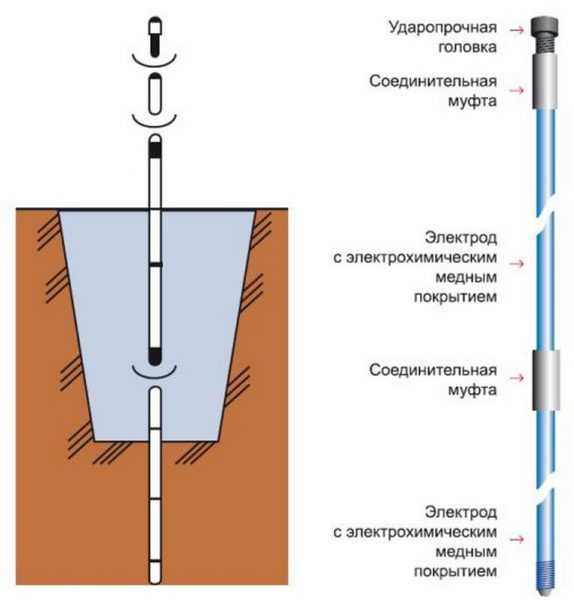

Вообще говоря, почти все стандарты относятся к базовой форме заземления на основе заземляющего электрода. Заземляющий электрод состоит из металлического стержня, закопанного в землю на определенную глубину и соединенного снаружи с системой заземления заземляющим проводом (обычно медным проводом). Назначение этого стержня состоит в том, чтобы соединить систему заземления с основной массой в точке, где грунт имеет очень низкое удельное сопротивление, что обеспечивает безопасное прохождение тока короткого замыкания.

Факторы, влияющие на характеристики заземляющего электрода

Заземляющий электрод в основном служит хорошей проводящей средой, находящейся в контакте с основной массой. Хорошее соединение заземляющего электрода обеспечивает безопасный и плавный отвод тока от заземляющих соединений в землю.

Ниже перечислены факторы, влияющие на характеристики любого заземляющего электрода:

• Материал, используемый в системе заземления
• Удельное сопротивление грунта
• Глубина заземляющего электрода
• Содержание влаги
• Температура почвы

Материал, используемый в системе заземления

Материал, используемый в системе заземления, включает сам заземляющий электрод и его соединительные провода. Доступны различные типы электродов, такие как: медный стержень
, трубчатый стержень из оцинкованного железа (GI) или медная пластина.

Выбор электрода зависит от типа применения, местоположения. Местные стандарты и правила, регламентирующие выбор электродов.

Удельное сопротивление грунта

Это один из наиболее важных факторов, влияющих на работу системы заземления.

Существуют национальные стандарты по максимальному значению удельного сопротивления грунта, которые следует учитывать при выполнении заземления. Национальный электрический кодекс (NEC) рекомендует, чтобы максимальное значение сопротивления почвы составляло 25 Ом. Однако всегда желательно поддерживать это значение на минимальном уровне. Значения допусков также снижаются в зависимости от класса электроустановки (НН, ВН, СВН).

Глубина заземляющего электрода

Важно заглубить заземляющий электрод на достаточную глубину в грунтовую массу. Это гарантирует, что электрод подключен по крайней мере значение удельного сопротивления почвы.

Глубина заземляющего электрода варьируется в зависимости от местоположения каждой площадки и качества почвы.

Обычно слой почвы ближе к уровню земли имеет самое высокое значение сопротивления, которое уменьшается по мере того, как мы спускаемся глубоко в землю. Также каменистый грунт отрицательно влияет на сопротивление грунта (повышает его).

Из-за этих фактов заземляющие электроды обычно находят закопанными на глубине от 8 до 10 футов, где удельное сопротивление почвы может находиться в допустимом диапазоне от 2 до 25 Ом.

Влажность

Содержание влаги в почве помогает контролировать значение удельного сопротивления почвы. Сухая почва обладает более высоким сопротивлением, чем влажная почва, поскольку содержание влаги увеличивает присутствие электролитов в почве. Это, в свою очередь, снижает удельное сопротивление грунта.

Общепринятой практикой является поддержание зоны заземляющего электрода всегда в гидратированном состоянии с помощью различных внешних средств. Обычно в случае заземляющего электрода стержневого типа отверстие снаружи земли снабжено воронкообразным устройством для заливки внутрь воды.

Также обычной практикой является формирование круглой канавы вокруг стержня заземляющего электрода и заполнение ее электролитическим материалом, таким как: каменная соль, древесный уголь и т. д. Эта комбинация помогает предотвратить испарение влаги из почвы.

См. рис. внизу:

В некоторых особых случаях, когда трудно поддерживать влажность и удельное сопротивление грунта, заземлитель и его приямок обрабатывают химическим составом, который способствует сохранению содержания влаги и предотвращает ее испарение наружу атмосфера.

Температура почвы

Температура почвы также оказывает некоторое влияние на удельное сопротивление почвы. Сопротивление почвы увеличивается с понижением температуры почвы. На участках с мерзлым грунтом она значительно выше.

Многоточечная система заземления

Во многих случаях, когда речь идет о крупных объектах, обычной практикой является использование многоточечной системы заземления. В системе этого типа строится подземная наземная платформа (сетка). Этот тип конфигурации устанавливает несколько токопроводящих путей от различного подключенного оборудования и общего заземления.

Заключение

Независимо от типа системы заземления, эффективность системы заземления, таким образом, зависит от множества факторов, как обсуждалось выше. Поэтому крайне важно, чтобы система заземления постоянно контролировалась.

Перед началом работ важно изучить местные условия грунта и значения удельного сопротивления грунта, а также проверить действующие местные стандарты заземления.

Удельное сопротивление грунта системы заземления заземляющего электрода

FacebookTwitterLinkedIn

Шокирующая правда о проводниках заземляющих электродов

Занимались ли вы в последнее время какими-либо ремонтными работами и замечали ли вы искру при подключении или повторном подключении проводника заземляющего электрода к заземляющему стержню, что казалось совершенно нормальным электрическим устройством? Вы когда-нибудь отсоединяли проводник заземляющего электрода от водопровода и получали удар током? Вы когда-нибудь замечали возникновение дуги или искрение на незакрепленном проводнике заземляющего электрода в пристройке, которая имеет соединение с собственным отдельным заземляющим стержнем? Если вы ответили «да» на любой из этих вопросов, виновником, скорее всего, являются токи в проводнике заземляющего электрода.

Хотя электрики часто связывают эти явления с «фантомными» токами или каким-то таинственным фазовым дисбалансом, это состояние обычно связано с совершенно другим источником. Во многих случаях проводники заземляющих электродов регулярно пропускают ток. Многие электрики предполагают, что ток в проводнике заземляющего электрода для правильно подключенной системы возникает только во время неисправности. Это предположение обычно основывается на определениях, представленных в ст. 250 NEC, в частности толкования и неверные толкования 250.2.

Требования 250.2 говорят нам, что эффективный путь тока замыкания на землю представляет собой «Преднамеренно сконструированный, постоянный, электрически проводящий путь с низким импедансом, спроектированный и предназначенный для передачи тока в условиях замыкания на землю от точки замыкания на землю в проводке». системы к источнику электропитания, и это облегчает работу устройства защиты от перегрузки по току или детекторов замыкания на землю в системах с заземлением с высоким импедансом».

Хотя в этом разделе Кодекса четко описывается функция надлежащего соединения, особенно для низковольтных систем, использование слова «земля» в определении иногда создает впечатление, что проводник заземляющего электрода является частью пути устранения неисправности , и что токи носят временный характер и действуют только до тех пор, пока устройство защиты от перегрузки по току не разомкнет цепь. С этим предположением и на основе этой неправильной интерпретации многие электрики предполагают, что в правильно функционирующей электрической системе токи в проводниках заземляющих электродов присутствуют только во время неисправностей — и только в течение очень короткого времени. Хотя дальнейшее изучение 250.4(A)(5) должно прояснить, что земля не должна рассматриваться как эффективный путь тока замыкания на землю, неправильные представления сохраняются.

Корпус разомкнутой нейтрали. В правильно функционирующей электрической системе нейтральный проводник несет ток дисбаланса системы. Для однофазной системы дисбаланс представляет собой разницу между токами в двух «горячих» ветвях трансформатора. Для трехфазной системы ток нейтрали представляет собой дисбаланс между всеми тремя горячими фазами. Чтобы еще больше прояснить этот момент, давайте рассмотрим пример, начав с обзора однофазной системы 120/240 В.

Несбалансированный ток должен вернуться через нулевой провод обратно в трансформатор. Но если эта нейтраль разомкнута, ток дисбаланса будет искать другие пути, чтобы вернуться к нейтральной ветви трансформатора. В основном питании нейтраль и земля соединяются через основную соединительную перемычку. Если заземляющий путь имеет достаточно низкое сопротивление, он может оказаться удовлетворительным обратным путем, и ток дисбаланса будет проходить через основную перемычку на заземляющий электрод. Поскольку нейтраль трансформатора заземляется коммунальной службой, а главная перемычка соединяет нейтраль и заземляющий проводник в сервисной сети, в соответствии с требованиями NEC, путь заземления обеспечивает полный возврат тока дисбаланса.

Во многих случаях первым способом найти разомкнутую нейтраль в вашей системе является измерение разности потенциалов при различных нагрузках в здании. При отсутствии нейтрального проводника (или обратного пути с высоким сопротивлением) ток дисбаланса не может вернуться обратно к источнику. Когда нейтраль разомкнута и обратного пути нет вообще, вся система становится последовательной системой 240 В. В случае разомкнутой нейтрали, когда цепь заземления имеет высокое сопротивление, разомкнутая нейтраль проявляется как разность напряжений между фазами. В случае разомкнутой нейтрали с цепью заземления с низким сопротивлением разомкнутая нейтраль может никогда не быть обнаружена. Токи могут продолжать двигаться по этому пути в течение многих лет, пока ничего не подозревающий человек не разомкнет цепь заземления, потенциально подвергая их опасности.

Как правило, во время проекта по обновлению службы вы, скорее всего, отсоедините проводник старого заземляющего электрода и замените его новым проводником, размер которого соответствует модернизированной службе и новым требованиям к допустимой нагрузке. Вы также можете обнаружить, что отсоединяете проводник заземляющего электрода во время плановых ремонтных работ или технического обслуживания электрической системы. Именно в этот момент рабочего процесса вы можете подвергнуться опасному или потенциально смертельному удару током ( Рис. 1 на стр. C14).

Путь наименьшего сопротивления. Все мы, работающие в электротехнической промышленности, привыкли к фразе «ток течет по пути наименьшего сопротивления». Но так ли это на самом деле? Некоторые люди приходят к выводу, что при наличии нескольких путей прохождения тока ток протекает только по пути наименьшего сопротивления. Однако более точное описание обратного тока к источнику состоит в том, что большая часть тока течет по пути наименьшего сопротивления, а меньшая часть тока течет по пути с более высоким сопротивлением (9).0101 Рис. 2 на стр. C16). При наличии нескольких путей обратно к источнику ток будет течь по всем путям, чтобы достичь места назначения, при этом большая часть тока будет течь по пути наименьшего сопротивления.

Почти каждая электрическая система имеет несколько заземляющих электродов; заземляющие стержни, водопроводные трубы, строительная сталь и т. д., с проводником заземляющего электрода к каждому. Служба с несколькими проводниками заземляющего электрода, которая имеет более высокое сопротивление на одном из проводников и небольшой или не измеряемый ток в нем, может по-прежнему иметь значительный ток в других проводниках заземляющего электрода. Поэтому измерение тока в проводнике, идущем к заземляющему стержню, и подтверждение его безопасности не означает, что имеет безопасный уровень тока в проводнике, идущем к водопроводу.

Проблема вашего соседа теперь ваша проблема. Давайте посмотрим на другой пример. На этот раз вы работаете в здании или доме и уверены, что там постоянный нейтрал. Вы смотрите на кондукторы служебного входа и не видите никаких обрывов. Все в хорошем состоянии, включая нейтральный провод и все соединения нейтрали. Вы убеждены, что поскольку жалоб на скачки напряжения или каких-либо других признаков обрыва нейтрали не поступало, то проблемы с нейтралью в этом здании не существует. Вы даже доходите до измерения тока в нейтрали и убеждаете себя, что раз в нейтральном проводнике есть ток, то не может быть разомкнутой нейтрали. Благодаря этому вы можете не бояться разомкнуть проводники заземляющего электрода. Это безопасное предположение?

Несмотря на то, что здание, в котором вы работаете, может иметь полностью непрерывную нейтральную проводку к трансформатору, дом по соседству или здание где-то поблизости может иметь разомкнутую нейтраль. Если между зданием, в котором вы работаете, и зданием с разомкнутой нейтралью имеется какой-либо проводящий путь, ток может возвращаться по этому пути. Хорошим примером такого соединения является металлическая водопроводная труба. Ток может «подняться» через заземляющий стержень или водопроводную трубу в здание, в котором вы работаете, из-за разомкнутой нейтрали в соседнем здании. Рисунок 3 на странице C16 иллюстрирует это состояние. Металлическая водопроводная труба, общая для зданий, имеет настолько низкое сопротивление, что в здании с разомкнутой нейтралью может быть незаметно наличие проблемы. Ток выходит из здания с разомкнутой нейтралью через металлические трубы и возвращается обратно через проводники заземляющих электродов в вашем здании. Обратным путем тока для здания с разомкнутой нейтралью может служить любой заземленный токопроводящий путь между зданиями.

Заземленная коаксиальная оплетка в оболочке кабельных телевизионных ответвлений также может служить обратным путем для тока небаланса нейтрали от здания с разомкнутой нейтралью ( рис. 4 ). Системы кабельного телевидения должны быть заземлены при вводе в помещение согласно ст. 680 НЭК. Поскольку соединительные блоки кабельного телевидения обычно заземляются непосредственно на те же заземляющие электроды, которые использует электрическая служба (или у них есть собственный отдельный заземляющий электрод, и этот электрод подключается к заземляющему электроду электрической системы), это может стать обратным путем. Однако такая ситуация встречается довольно редко, так как сила обратного тока имеет свойство выжигать коаксиальный кабель). Тем не менее, он все еще может существовать и создавать опасность.

Ток идет или уходит? Итак, теперь вы убеждены, что в проводнике заземляющего электрода может течь ток. В следующий раз, когда вы будете на работе, используйте свой амперметр для измерения тока в заземляющем электрическом проводнике, прежде чем открывать это соединение. Если вы измеряете силу тока, как узнать, происходит ли это из-за тока, идущего «вниз» в землю в этом здании, или из-за тока, проходящего через проводник заземляющего электрода в вашем здании и возвращающегося обратно к источнику через вашу нейтраль?

К сожалению, установка амперметра на проводник только докажет, что в проводнике течет ток. Он не говорит вам направление этого тока. Вы должны использовать закон Кирхгофа, чтобы определить направление тока. Закон Кирхгофа гласит, что все токи, входящие в соединение, равны токам, выходящим из соединения. Проще говоря, все токи должны уравновешиваться. Давайте рассмотрим пару примеров для пояснения.

Пример № 1. Вы работаете с однофазной сетью 120/240 В. Вы измеряете 11А в черном проводнике на главном сервисном щитке. Вы измеряете 5А в красном проводе на главном сервисном щитке. В однофазной сети ток нейтрали представляет собой разницу между двумя ветвями трансформатора, которая в данном случае составляет 6 А. Таким образом, если вы измеряете 6 А в проводнике заземляющего электрода и 0 А в проводнике нейтрального служебного ввода, вы можете быть относительно уверены, что нейтраль разомкнута, и ваше здание сбрасывает ток в альтернативный обратный путь (т.е. заземляющий электрод).

Пример № 2. Вы работаете с однофазной сетью 120/240 В. Вы измеряете 11А в черном проводнике на главном сервисном щите. Вы измеряете 5А в красном проводе на главном сервисном щите. Как и в первом примере, током нейтрали будет являться разница между двумя ветвями трансформатора, равная 6А. Однако на этот раз вы измеряете 8А в проводнике заземляющего электрода. Как это может быть? Возможно ли, что система, над которой вы работаете, сбрасывает в землю больший ток, чем ток дисбаланса системы? Есть ли 2А дополнительного фантомного тока? Когда вы измеряете ток в нейтрали, вы найдете 14А. Теперь ты действительно запутался. Применяя закон Кирхгофа к цепи, вы быстро понимаете, что 6А дисбаланса тока от системы, над которой вы работаете, соединяется с 8А, поступающим в эту систему откуда-то еще.

Заключительные мысли. Нейтральный ток вернется к своему источнику любым возможным способом. Этот обратный путь может проходить через проводник или соединение, которые могут показаться вам маловероятными, например проводник заземляющего электрода.

Поскольку электроснабжение в некоторых районах страны стареет — и вероятность разомкнутой нейтрали более вероятна, а также в районах с высокой плотностью населения, где может существовать по крайней мере одна разомкнутая нейтраль — нейтральные токи ищут пути возврата через то, что может быть рассматриваемые нетрадиционные средства становятся более вероятными. В любом случае опасность поражения электрическим током может существовать со всеми электрическими проводниками, включая проводники заземляющих электродов.

Осолинец — частный инженер-консультант из Уоррена, штат Нью-Джерси. Он является лицензированным профессиональным инженером и подрядчиком по электротехнике в штате Нью-Джерси.

На что следует обратить внимание

• Никогда не думайте, что проводник заземляющего электрода «обеден».

• Если в одном из проводников заземляющего электрода отсутствует ток, это не означает, что где-то в системе отсутствует ток заземляющего электрода. Обработайте все точки подключения заземляющего электрода индивидуально.

• Всегда предполагайте, что проводник заземляющего электрода «горячий», и относитесь к нему соответствующим образом, пока не будет доказано обратное.

• Даже несмотря на то, что система, над которой вы работаете, может работать правильно и иметь хорошую нейтраль, опасные условия все же могут существовать, если в соседнем здании есть разомкнутая нейтраль.
