3.4.2 Сети с глухозаземленной нейтралью.

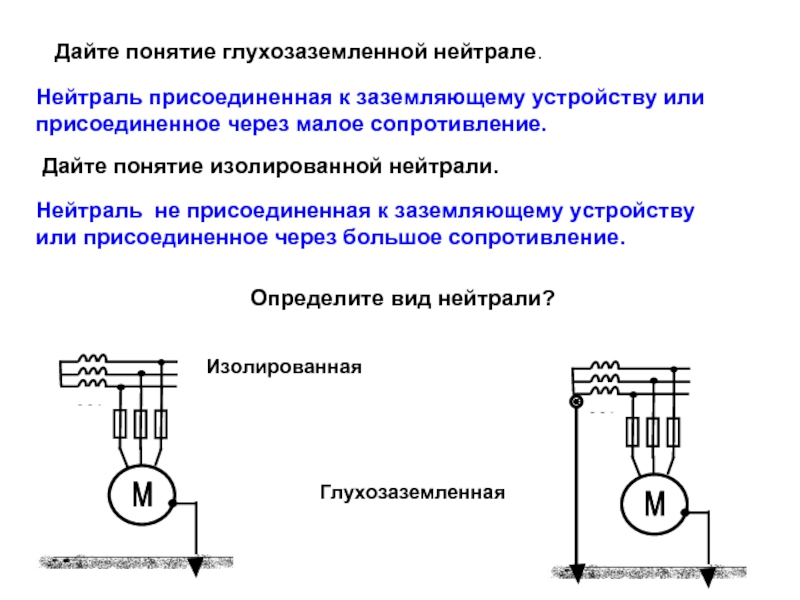

Сеть
с глухозаземленной нейтралью называется,
нейтраль трансформатора или генератора,
присоединённая к заземляющему устройству
непосредственно или через

малое сопротивление,
сопротивление заземления нейтрали
составляет несколько Ом, что значительно
меньше сопротивления изоляции.
Проводимость заземления нейтрали :

Рисунок
3.4

Y₀=G₀=1/R₀

(3.14)

значительно больше
проводимостей фаз относительно земли

G₀>>│Y_a+
Y_b+
Y_c│
(3.15)

Тогда

или

(3. 16)

В
этом выражении можно пренебречь
сопротивлением заземления нейтрали,
так как оно не превышает 10 Ом, а
сопротивление энергетической цепи
человека не ниже 1 КОм

(3.17)

Следовательно,
касаясь к одной из фаз в сети с
глухозаземлённой нейтралью, человек
попадает под фазное напряжение, причем
ток, проходящий через него, не зависит
ни от сопротивления изоляции, ни от
емкости сети относительно земли.

Проведённый анализ
показывает, что в сети с глухозаземленной
нейтралью замыкание на землю мало
изменяет напряжение фаз относительно
земли и можно считать, что человек,
прикасающийся к исправной фазе, попадает
не под линейное, а под фазное напряжение.
Полученные выводы справедливы для сетей
с глухозаземленной нейтралью, напряжением
выше 1000В, замыкание является коротким
замыканием.

При выборе режима
нейтрали в проектируемой электрической
сети, необходимо учитывать:

электробезопасность
и возможные защитные меры.

надёжность
электроснабжения, имея в виду возможность
работы электроустановки при аварийном
замыкании на землю: экономический
фактор.

В сетях с напряжением
до 1000В применяются обе схемы: трехпроводная
с изолированной нейтралью и четырехпроводная
с глухо-заземленной нейтралью. Эксплуатация
четырех проводных сетей с изолированной
нейтралью запрещено.

Наибольшее
применение имеют четырёхпроводные сети
с напряжением 320/220 В, обеспечивающие
питание от одного источника (трансформатор,
генератор, силовой и осветительной
нагрузок). Однако однофазное прикосновение
к такой сети всегда опасно, поскольку
изоляция фаз в этом случае не влияют на
величину тока, проходящего через
человека.

Применение
трехфазных сетей напряжением 660, 380 и
220В с изолированной нейтралью для питания
только силовых нагрузок даёт преимущество
— меньшую опасность однофазного
прикосновения, поскольку при высоких
сопротивлениях изоляции и малой емкости
проводов по отношению к земле ток,
проходящий через человека, должен быть
небольшим.

В сети с
глухозаземленной нейтралью в качестве
защитной меры применяют соединение
корпусов электрооборудования с нейтралью
источников питания (зануление), что
обеспечивает быстрое отключение
повреждённой установки или участка
сети максимальной токовой защитой
вследствие однофазного короткого
замыкания.

В сетях с
глухозаземленной нейтралью автоматическое
отключение установки максимальной
токовой защитой при замыкании на корпус
или на землю в ряде производств недопустимо
по условиям технологии. Для этих целей
применяют трёхфазные сети с изолированной
нейтралью, а осветительные установки
питать от отдельного трансформатора.

В сетях с
глухозаземленной нейтралью напряжение
фаз относительно земли более стабильно,
чем в сетях с изолированной нейтралью.

Напряжение фаз с
исправной изоляцией относительно земли
при однофазном замыкании не превышает
фазного.
