Виды розеток. Электрические розетки: типы штепсельных соединений

Розетка — электрический разъем, в который включаются бытовые и промышленные электроприборы. Они бывают двух типов: для скрытой установки (внутри стен, столешниц, перегородок) и для открытой установки, когда розетка крепится на поверхность.

Бытовые приборы подключаются к розетке при помощи штепселя, или электрической вилки. В разных странах используются различные формы штепсельных соединений. Об этом надо помнить, отправляясь за границу с электроприборами: вам может потребоваться переходник.



Типы штепсельных соединений розеток

Электрические розетки различаются по типу штепсельного соединения. В разных странах приняты собственные стандарты для розеток и штепселей электрических приборов.

В России и странах СНГ для бытовой техники используются розетки типа C и F (стандарт Евросоюза). Тип A и B (с заземлением) используется в США, а тип G — в Великобритании. Розетки типа D устанавливаются в арабских странах и странах Ближнего Востока, но иногда такой вариант можно встретить и в Британии. В Израиле используются розетки типа H. Китайская бытовая техника для внутреннего рынка рассчитана на розетки типа I.

Совет: Отправляясь за границу, не забудьте взять с собой переходник для ваших электронных гаджетов.



Технические характеристики розеток

Стандартные розетки рассчитаны на напряжение сети 220В. В них можно включать практически любые электроприборы, которые есть у вас в доме: телевизоры, холодильники и прочую, не слишком мощную бытовую технику.

Для более мощных электроприборов, например, духовых или жарочных шкафов и электрических плит используются специальные силовые розетки. Для таких подключений прокладываются отдельные ветки электрической проводки, выполненные из кабеля большего сечения.



Виды розеток



Кроме стандартных розеток для бытовой техники, существуют специальные разновидности розеток:

Влагозащищенные розетки

В помещениях с повышенной влажностью, например, в санузлах, ванных комнатах, и на кухнях рекомендуется устанавливать влагозащищенные розетки. Они имеют пластиковые крышки и прочие предохранительные элементы, которые прикрывают контактные отверстия розетки и защищают ее от попадания влаги на контакты.

Существуют влагозащищенные розетки различных классов, есть даже такие, которые можно устанавливать внутри емкостей с водой, например, в бассейнах. Для санузлов и кухонь достаточно розеток, имеющих класс защиты IP 44. Этот класс защиты предохраняет розетку от сильных брызг со всех сторон, но не защищает от прямых водяных струй или потоков воды. Для таких случаев надо использовать розетки с более высоким классом защиты.

Класс IP, или Ingress Protection Rating (в переводе с английского языка — степень защиты от проникновения) показывает, насколько электроприбор защищен от воздействия внешних факторов: попадания пыли, мелких частиц, влаги. Первая цифра (от 1 до 6) показывает, насколько розетка защищена от попадания твердых частиц. Вторая (от 1 до 8) — показывает защиту от влаги.

Розетки с автоматический защитой

Модели розеток с устройством автоматического отключения при превышении нагрузки или коротком замыкании называют розетками-автоматами. Их желательно устанавливать для подключения крупной бытовой техники: холодильников, мощных микроволновых печей. Такие розетки могут спасти вашу технику от случайных перепадов напряжения в электрической сети: при сильном скачке напряжения они просто отключатся.

Розетки с подсветкой

Розетки с подсветкой имеют небольшой светодиодный источник света, обычно направленный вниз или вверх по стене. Такую розетку хорошо видно в темноте. Розетки с подсветкой чаще всего устанавливают в спальне, прихожей или гостиной, например, для подключения зарядных устройств.

Розетки с USB-портом

Для зарядки гаджетов идеально подойдут розетки с USB-портами. Такая розетка имеет классической разъем для подключения электроприборов, и один или два USB-разъема для зарядки мобильных телефонов, планшетов и других электронных устройств. Очень удобно иметь такие в кабинете или у рабочего уголка.

Розетки-электрические,телефонные,ТВ (телевизионные),сетевые.

Электрические розетки — устройства служащие для надежного
и безопасного подключения различного электротехнического оборудования, как бытового, так и технологического.
По своей сути электрическая розетка — это только ответная часть электрического разъемного соединения. Вторая
часть этого соединения — электрическая вилка (штепсель).

Для того, чтобы человек имел возможность использовать
любую имеющуюся эл. розетку
для подключения любого эл. оборудования необходимо стандартизировать параметры тех и других.
Получилось так, что в настоящее время, в разных странах мире существует более
десятка различных стандартов бытовых электрических соединений(розетка — вилка). Не один из них
не имеет какого-либо явного преимущества над другими.

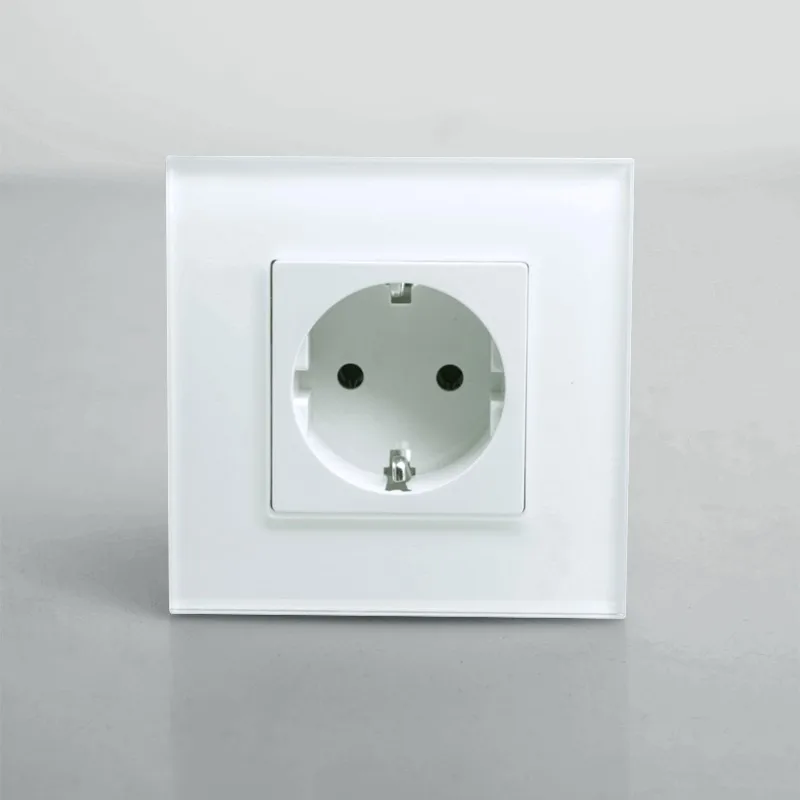

В России, в данный момент, следуют европейским (а точнее, германским) стандартам бытового электроснабжения. Т.е. любое
бытовое электрооборудование, изготовленное для применения в Евросоюзе (за исключением Франции и Англии), может использоваться и у
нас. Значит, электрические вилки, которыми оно снабжено, должны без проблем стыковаться с нашими розеткам.


В действительности, это происходит не всегда. Розетки советского образца рассчитаные для работы
на токах до 8 А, до сих пор встречаются
повсеместно.
Максимальный рабочий ток евророзеток — от 12 до 16 А, что соответственно, требует большей площади
контактного соединения.

Неудивительно, что по диаметру отверстий втычных контактов, советские розетки уступают европейским. Вилка европейского
образца, попросту — в них не влезает.


В свою очередь, старое советское оборудование порой бывает
проблематично подключить в евророзетку, оборудованную заземляющим контактом — мешают специальные направлящие,
входящие в ее конструкцию.


Замена устаревшего оборудования на новое — наиболее кардинальное решение
данной проблемы.


Для использования в различных условиях, электрические розетки производятся различного исполнения, по
степени пыле и влаго-защищенности. Обозначение степени защиты монтажного электрооборудования состоит из двух букв
латинского алфавита IP* и двух цифр. Для закрытого помещения подходит степень защиты IP20,
для ванной комнаты — IP44, для улицы — IP65 и выше.


Как и любая другая техника, розетки выходят из строя. Как правило, это происходит от
перегрузки, в следствии длительной эксплуатации мощных устройств (чаще всего — нагревательных). Втычные контакты от
большой перегрузки сильно греются, и в конце — концов сгорают. Такую неисправность легко определить
визуально, путем внешнего осмотра механизма розетки (предварительно сняв крышку). Старая розетка, в этом случае демонтируется,
новая устанавливается.

Иногда, напряжение пропадает из-за отгорания питающего провода, розетка же, не выходит из строя,
и после устранения этой неисправности пригодна к эксплуатации.


Как подключить розетку — весьма популярный запрос к программам — поисковикам
Интернета. Задавая его, люди, как правило — хотят получить информацию либо
по замене старых или вышедших из строя розеток, либо по установке(монтажу) — новых.
И само по себе, подключение питающих проводов — является лишь только, отдельным этапом процесса замены или
монтажа любого установочного изделия(розетки, выключателя и т. д.).



По способу установки(монтажа), эл розетки делятся на два вида:
1. Эл.розетки открытой проводки.


Электрические розетки скрытой проводки .



Монтаж таких розеток производится в специальных подрозетниках, напоминающих по форме неглубокий
стакан.


В материале стены, с помощью специальных инструментов,- коронок выбирается углубление.
Подробности этого процесса в разделе — «Скрытая проводка под штукатуркой.»Если
стена гипсокартонная, то просто круглое отверстие, под размер подрозетника. После чего — подрозетник

устанавливается. В гипсокартонной стене его фиксация осуществляется с помощью специальных лапок-зажимов.


В кирпичной, бетонной, гипсолитовой стенах подрозетники закрепляются с помощью строительных смесей
на основе гипса.
В любом случае, подрозетники должны быть установлены очень ровно, по возможности,
заподлицо с поверхностью стены.

При монтаже розеток на гипсокартон, можно столкнуться с неполным
прилеганием крышки, к поверхности. Это может происходить, из-за недостаточной толщины слоя штукатурки, нанесенной
на гипсокартон. А толщина этого слоя должна быть достаточна, для полного выравнивания поверхности
с выступающими краями подрозетника — обычно, около 1,5 мм.


Следующим этапом, в стенe, по направлению к подрозетнику выдалбливается борозда,
достаточно глубокая для того чтобы спрятать питающий провод — штроба. Затем в
штробу закладывается провод, с таким расчетом, что бы длина его концов, выходящих в подрозетник,
была не короче 10 см. После чего подготовленные концы подключаются к клеммам розетки, а последняя
крепится к подрозетнику с помощью либо, специальных шурупов (при монтаже в гипсокартон — только шурупы!), либо используются металлические
распорки, входящие в конструкции механизма (при использовании старых металлических подрозетников — единственный вариант).



Вариант с подрозетником старого типа.



С помощью отвертки затягиваются винты, расправляющие металлические распорки. Расправляясь распорки
жестко фиксируют механизм розетки. Обязательное условие надежного крепления — передние упоры
розетки, обязательно должны быть шире краев подразетника.

Сверху одевается крышка — монтаж окончен.


Как устанавливаются и подключаются телефонные, интернет и ТВ розетки


Большинство производителей электротехнических установочных изделий, таких как электрические розетки и выключатели,
занимаются так же, выпуском сопутствующей сетевой продукции, такой как телефонные, телевизионные,
и сетевые (интернет) розетки.
Внешнее оформление таких изделий, выполняется согласно дизайну выпускаемой серии.

В серию, кроме выше перечисленного, обычно входят несколько видов выключателей, силовых эл. розеток,
иногда, готовые многофункциональные блоки. Что бы не нарушать целостность интерьера помещения, все
вышеупомянутые электротехнические изделия подбираются одной серии.



Монтируются телефонные, ТВ и интернет розетки схожим образом.
Используются точно такие же подрозетники, что для электрических розеток и выключателей.
Подключение же таких розеток, конечно же имеет свои, некоторые особенности.
Первую из них можно
назвать безусловно, приятной. Напряжения в телефонных и сигналы в ТВ и интернет розетках,
абсолютно безопасны для жизни и здоровья человека.
Вторая особенность — подключение этих устройств требует повышенного внимания, при подключении.

Особенно, это относится к интернет-розеткам — здесь очень важна правильность распиновки.


С этого мы и начнем.
С тыльной стороны, любой интернет-розетки, находится терминал для подключения
стандартного сетевого кабеля. Обычно, он представляет из себя, клеммную колодку с восемью винтовыми,
пружинными, или какими либо другими, зажимными устройствами. Все восемь, промаркированы цветными указателями,
каждый, под цвет подключаемого проводка (их четыре пары). Проводки аккуратно зачищаются и фиксируются,
каждый на свое место. После чего проверяется работоспособность (можно просто подключить компьютер).
Если все нормально, розетки фиксируются в подрозетниках.

На левом рисунке внизу
образец распиновки розетки «Легранд.» Обратите внимание на терминалы 1-2 и 3-6.
Цвета возле них указывают на два различных вида расшивки. Подключается либо
зеленая пара проводов на участок терминала 1-2, оранжевая на 3-6, либо наоборот,
Фиксация осуществляется неполным поворотом зажимного механизма, по часовой стрелке.

На рисунке справо — розетка с терминалом другого типа. Провода аккуратно вставляются
между упругими ножевыми контактами, прорезающими изоляцию. Для этой процедуры существуют
специальные инструменты, но в единичных случаях монтажа, можно просто воспользоваться
достаточно тонкой отверткой.




Если розетка не работает, можно попробовать
поменять местами зеленую и оранжевую пару проводов. Дело в том, что на практике
используется два варианта расшивки, вариант А и вариант В. Вариант А — это «европейское»
подключение. Вариант В -
«американский», отличается как раз местоположением вышеуказанных пар.

Проблема может
возникнуть только в том случае, если один конец кабеля расшит по варианту В, а
другой по варианту А. С патч-кордами для объединения в сеть двух компьютеров,
дело обстоит именно так. В передаче информации при скорости 100Мбит используются только
две вышеназванные пары (из четырех). Через одну пару, пакеты информации уходят в сеть
а через другую, приходят — происходит обмен информацией. Поэтому необходимо, что бы
информационный выход одного из компьютеров, совпадал с входом другого и наоборот.


Если из четырех витых пар используется только две, возникает вопрос — для
чего нужны остальные четыре провода и нельзя ли, вообще, обойтись кабелем с двумя
витыми парами?
Таким кабелем, на скорости до 100Мбит обойтись, конечно — можно.
Но наличие уже проложенного кабеля, в четыре витые пары, дает
возможность дальнейшего увеличения скорости передачи данных, в будущем.



Интернет-розетки могут быть двойными — два терминала с разъемами, в одном корпусе.
К каждому терминалу подводится свой кабель, от свитча.


Остается добавить, что расстояние между электрическими и интернет розетками,
по правилам, не должно быть меньше одного метра — монтировать их «под одну рамку»
весьма нежелательно. Что касается телевизионных и телефонных розеток, то тут
подобный вид монтажа является обычной практикой.



Телефонные розетки подключаются схожим образом, даже несколько проще. Терминал состоит всего из
четырех соединителей. Две жилы телефонного кабеля, присоединяются к контактам 2 и 3. Цвет проводов
в самой розетке — красный и зеленый. Сигнал приходит на два центральных (с лицевой стороны)
контакта розетки.

Двойные телефонные розетки, подключаются одной парой проводов, параллельно (перемычки между 2-2 и 3-3 ) на один номер.

На два номера, подключение осуществляется разными парами, каждая сажается на соответствующий терминал.



Телевизионные розетки, производятся трех видов.
Одиночные (с небольшим внутренним сопротивлением), проходные и конечные (внутреннее сопротивление повышено).
Проходные и конечные розетки, применяются в случае монтажа нескольких ТВ точек, без дополнительного
разветвительного устройства. Повышенное внутреннее сопротивление позволяет «развязать» несколько ТВ приемников, уменьшить их влияние друг на друга. Плюс их применения — экономия ТВ кабеля. Минус состоит в том, что
уровень сигнала на входе этой системы должен быть весьма силен. В наших домах, это скорее
исключение, чем правило.

При большом количестве ТВ точек более целесообразно использовать
усилитель-разветвитель сигнала, совместно с необходимым количеством одиночных розеток.

Такое устройство, кроме питающих проводов и адаптера, имеет один вход и несколько(количество варьируется)выходов.
Адаптер подключается в сеть 220в, входной кабель на вход, выходные кабеля к выходам и далее,
на розетки.


С тыльной части ТВ розетки, находится клеммный винтовой (как вариант — пружинный) контакт в центре, для подключения центральной
жилы телевизионного кабеля, оплетка с экраном фиксируется с помощью специальной скобки.
В проходных ТВ розетках, центальных контактов два, как и две скобки-фиксатора.
Перед подключением, кабель аккуратно зачищается на необходимую длину,
оплетка с экраном слегка обрезается, подключается центральная жила,
затем, остатки экрана с оплеткой зажимаются скобкой — фиксатором.
Очень важно не допустить замыкания центральной жилы и оплетки.
Окончательно, розетки фиксируются в подрозетнике, после проверки их работоспособности.


Телевизионные розетки, подобно розеткам телефонным и интернет, так же бывают двойными, и даже — тройными.
Подключаются они так же, как и одинарные — необходимые соединения и развязки предусмотрены конструктивно.
Таким образом, имеется возможность получения сигнала от одного источника, для 2-3 TV или FM приемников.


Конструкция эл. розеток, некоторые особенности.


Для длительной безаварийной эксплуатации такого устройства, как электрическая розетка, необходимо выполнение
ряда технических условий, при его разработке и производстве. Самое главное из них — снижение переходного
сопротивления между токоснимающими контактами эл. вилки и ламелями втычных контактов розетки. Это достигается,
с помощью специальной формы ламелей, увеличивающей площадь соприкосновения, а так-же,
увеличения силы их сжатия.


Раньше, самыми надежными, являлись подпружиненные контакты. Стальные пружины должны были обеспечить необходимое сжатие
на протяжении всего срока эксплуатации.
В наши дни используются ламели из особых высокотехнологичных сплавов, пружинящие свойства которых, позволяют обойтись
без дополнительного прижима. Кратковременный перегрев эл. розетки с такими ламелями не снижает качества контакта,
при дальнейшей эксплуатации. Стальные же пружины, могут терять свои свойства при перегреве, из за термического «отпуска»
металла, снижающего его механическую жесткость.


Материал сердцевины розетки должен представлять из себя — механически твердый, жаростойкий диэлектрик.
Раньше, лучше всего этим требованиям отвечала эл. техническая керамика, несмотря на некоторую ее хрупкость.
Сейчас разработаны новые виды негорючих полимеров, лишенных подобного недостатка — их и используют в
процессе производства современных среднебюджетных эл. розеток в Европе. Изделия фирмы «Легранд» изготовливаемые
по такой технологии давно уже получили заслуженное признание.

Впрочем, керамика до сих пор используется некоторыми китайскими производителями, изготавливающих розетки
для европейского (российского в т.ч.) потребителя.


Для безопасности и удобства эксплуатации ряд изделий (высшей ценовой группы), снабжены механизмом
выталкивания вилки. Вилка вставленная в подобную розетку, выскакивает при нажатии кнопки, освобождающей специальную
пружину.


Шторки закрывающие отверстия в розетках, предназначенных для установке в «детской» комнате -
это еще одна, очень эффективная мера безопасности. К сожалению, в изделиях низшей ценовой
категории, нередки случаи заклинивания механизма шторок, ведущие за собой необходимость
полной замены вышедшей из строя розетки.


В конструкцию розеток для ванных комнат (степень защиты IP44) входят крышки, защищающие контакты, от прямого попадания водяных брызг.
У розеток предназначенных для эксплуатации вне помещения (степень защиты IP65), защитные крышки снабжены резиновым уплотнением.
Плотно закрученные по резьбе, они создают надежную защиту от влаги, закупоривая герметично вход разъема.

Условные ценовые группы.


Электрические розетки и выключатели можно разбить на три условные ценовые группы.


1.Эконом — класс. Недорогие (порой, очень) изделия, изготовленные в расчете на массового потребителя.
При изготовлении отечественных розеток и выключателей, применяются в основном, недорогие и не очень качественные, материалы.
Розетки китайского производства производятся из более качественных материалов, более выгодно выглядят внешне,
являясь, как правило, «репликой» удачных европейских моделей. Качество сборки «хромает» и тех, и у других.
Срок службы таких розеток и выключателей очень часто — невелик, особенно в режиме активной эксплуатации.
В последнее время участилось появление откровенных подделок раскрученных брендов, изготовленных
с применением некачественных материалов и комплектующих, скорее всего — в кустарных условиях.


2. Розетки и выключатели средней ценовой группы. Качественные и надежные изделия. В изготовлении применяются
современные материалы и технологии. Неплохой внешний вид привлекает, но цена несколько отпугивает «среднего»
покупателя. Примеры — продукция фирм «Сименс» и «Легранд». Китайцы тоже стараются, пример — очень неплохие
розетки, для открытой проводки фирмы «Лезард».


3. Розетки и выключатели высокой ценовой категорией, с претензией на «элитарность». От изделий «средней»
группы отличаются в основном внешним видом. При изготовлении нередко применяются натуральные материалы -
кожа, дерево, иногда, даже полудрагоценный камень.

Дополнительная информация.


Подключение проводов питающих группу розеток может осуществляться либо шлейфом, либо каждой розетки, в
отдельности. В последнем случае, питающий кабель ведут или непосредственно, с главного распределительного
щита, или от распределительной коробки.

Вариант с распределительной коробкой позволяет выполнить
монтаж дешевле, за счет экономии питающего кабеля (порой, очень значительной) и уменьшения затрат,
на его прокладку.

Непосредственно с эл. щита, с отдельного автомата, уместно произвести подключение отдельных розеток, заведомо
подвергаемых постоянным сильным нагрузкам. Например, большой ток потребляют посудомоечные и стиральные
машины, нагреватели, кондиционеры, электроплиты и бойлеры. Розетка для подключения отдельного подобного потребителя
электроэнергии, выбираются на номинальный ток не менее 16 ампер, как и защитный автомат в эл. щите.


Сечение проводов питающего медного кабеля 2,5 кв. мм. — с некоторым запасом по току. Последнее необходимо,
особенно, в связи участившегося за последнее время, фактического снижения некоторыми производителями реальной
площади сечения провода. Иначе говоря, вместо заявленных 2,5 кв.мм. очень часто можно получить — 2,25.
Подключение однофазных эл. розеток для кухонной эл. плиты, производится трех-жильным медным кабелем
с сечением минимум 4кв. мм..



Заделка концов питающих проводов, для винтового клеммного соединения производится колечком.
Это стандартный вариант.
Подключение же розеток снабженных пружинными самозажимными клеммами (принцип работы клеммников Wago) — процесс более легкий и
удобный. Достаточно снять изоляцию с концов питающих проводов, и с некоторым усилием вставить их в клеммы.





На главную страницу


Использование каких — либо материалов этой страницы,
допускается при наличии ссылки на сайт «Электрика это просто».

Электрические розетки и розетки — Ликвидаторы D & F

Электрические розетки или розетки являются небольшой, но важной частью современных домов и предприятий. Если у вас есть электрическая розетка, у вас есть электричество. Они также необходимы для большей части бытовой электроники, такой как компьютеры, телевизоры и системы освещения. Оба вышеперечисленных выхода будут обсуждаться в этой статье, так что давайте сразу приступим к делу.

Что такое электрическая розетка?

Электрическая розетка – это устройство, позволяющее электрическому току течь из розетки в вилку или другое электрическое устройство. Розетка обычно располагается в стене, проеме или шкафу и подключается к электрической цепи.

Розетка может использоваться для различных целей, например для зарядки электрических устройств, таких как сотовые телефоны и ноутбуки. Его также можно использовать для соединения различных типов устройств (например, компьютера и принтера).

Что такое электрическая розетка?

Электрическая розетка — это бытовое устройство, которое подключает электроприборы к источнику питания, обычно к настенной розетке. Электрические розетки также известны как электрические настенные панели.

Электрическая розетка имеет два гнезда: одно для подключения прибора, а другое для подключения к нему проводов. Цель этой настройки — сделать соединение между прибором и розеткой максимально безопасным, чтобы, если вы подключите что-то к розетке, которая не подключена должным образом, это не привело к повреждению или короткому замыканию проводки.

Что такое электрическая розетка?

Когда люди говорят об электрических системах, они часто используют термин розетка. Это ошибка, так как это слово предназначено для того, чтобы что-то вставить. Розетки обычно ассоциируются с освещением и розетками, так как в них легко вставить лампочку. Вместо слова «розетка» электрики часто используют слово «розетка» при описании коробки, в которой присутствует шнур, чтобы упростить задачу.

Типы электрических розеток

  1. Розетка 15А 120В
  2. Эту розетку чаще всего можно увидеть в старых домах, и она выпускается в двух версиях:

  • Две штыревые розетки: как следует из названия, эта версия имеет два длинных разъема для подключения, которые помогают при незаземленном подключении.
  • Розетки с тремя штырями. Лучшая версия этих розеток оснащена заземляющим контактом и дополнительной прорезью, которая помогает предотвратить поражение электрическим током при ослаблении проводки.
  • Розетка 20 А, 120 В
  • Эти розетки идеально подходят для более крупных приборов, требующих большей мощности, таких как кухонная техника, посудомоечные и стиральные машины. Небольшой горизонтальный слот позволяет легко отличить их от версии на 15 А.

  • Розетка 20 А, 250 В
  • Такие приборы, как кондиционеры, обогреватели, воздушные компрессоры и пылесосы, требуют очень высокого уровня мощности. Чтобы убедиться, что они работают хорошо, люди выбирают такие торговые точки. Прежде чем устанавливать розетку 20 А, 250 В, необходимо установить правильную цепь.

  • Розетка 30 А, 125/250 В
  • Розетка 30 А, 125/250 В представляет собой сверхмощную розетку, рассчитанную на питание как 125 В, так и 250 В переменного тока при частоте 60 Гц. Это полезно для больших приборов, таких как мощные сушилки.

  • Розетка 30 А 250 В
  • Розетка 30 А 250 В предназначена для питания от источников 250 В переменного тока. Он может иметь максимальный потребляемый ток 30 А и используется для мощных приборов, таких как кондиционеры, воздушные компрессоры и сварочное оборудование.

  • Розетка GFCI
  • Розетки прерывателя цепи замыкания на землю, также известные как GFCI, обычно используются в таких местах, как кухни и ванные комнаты, поскольку они находятся близко к воде, и высок риск поражения электрическим током. Эти розетки могут автоматически отключаться при скачке тока, что также помогает предотвратить некоторые замыкания на землю.

  • Розетка AFCI
  • Дуговые прерыватели или AFCI — это еще один тип розеток безопасности, которые предотвращают опасность поражения электрическим током в спальнях и прачечных. Вы можете установить их, используя специальный автоматический выключатель на главной панели.

  • Розетка с защитой от несанкционированного доступа
  • В современных домах многие розетки предназначены для предотвращения несанкционированного доступа или взлома. Эти розетки имеют маркировку «TR» и оснащены встроенными ограждениями, которые предотвращают вставку каких-либо предметов, кроме вилок с заземляющими контактами или соответствующими двухштырьковыми контактами. Если в вашем доме есть маленькие дети, мы настоятельно рекомендуем установить розетки с защитой от несанкционированного доступа, поскольку они безопасны, даже если вы вставите что-нибудь, кроме подходящей вилки.

  • Погодостойкая розетка
  • Погодостойкая розетка предназначена для защиты металлических деталей от ржавчины и предотвращения растрескивания пластиковой крышки. Эти розетки уже много лет используются на открытом воздухе, и они могут обеспечить защиту от дождя, льда, снега, грязи и влажности.

  • Умные розетки
  • Неудивительно, что умные устройства становятся все более популярными. Телевизоры, освещение, кондиционеры — все они «умные» совместимы, и вы можете управлять ими, командуя помощником. Если вы хотите превратить не умное устройство в умное, вы можете либо использовать умную вилку, либо инвестировать в умную розетку. Wi-Fi и Bluetooth обычно управляют этими розетками.

    Электрическая розетка — Energy Education

    Energy Education

    Меню навигации

    ИСТОЧНИКИ ЭНЕРГИИ

    ИСПОЛЬЗОВАНИЕ ЭНЕРГИИ

    ЭНЕРГЕТИЧЕСКОЕ ВОЗДЕЙСТВИЕ

    ИНДЕКС

    Поиск

    Электрические розетки (также известные как розетки , электрические розетки , вилки и настенные вилки ) позволяют электрическому оборудованию подключаться к электрической сети. Электрическая сеть обеспечивает подачу переменного тока в розетку. Существует два основных типа розеток: бытовые и промышленные. Хотя это и не очевидно с первого взгляда, две стороны электрической розетки представляют собой часть «проводной петли», и подключение электрического устройства к этой розетке замыкает эту петлю, что позволяет электричеству проходить через устройство, чтобы оно могло работать. Другими словами, каждая сторона электрической розетки действует как клемма.

    Бытовые розетки

    Рисунок 1. Расположение розеток по всему миру. [1]

    Бытовые электрические розетки обеспечивают напряжение 120 вольт в Северной Америке и 220–240 вольт в Европе, при этом в большинстве стран розетки имеют напряжение, соответствующее одному из этих двух значений. Размер и форма розетки сильно различаются от страны к стране (см. рис. 1), и для получения дополнительной информации о различных розетках и вилках, используемых во всем мире, посетите сайт World Wanders. Эти различия не меняют базовую схему создания схемы для получения электроэнергии из сети. Во всех этих различных конструкциях некоторые основные компоненты остаются одинаковыми для большинства типов розеток.

    Поляризация

    Рис. 2. Маркированная схема поляризованной двухконтактной розетки. [2]

    Большинство розеток поляризованы в целях безопасности. Поляризованные вилки можно вставлять в них только одним способом (что кажется раздражающим, но на самом деле является важной функцией безопасности). В Северной Америке это достигается наличием двух слотов разного размера в дополнение к закругленному слоту заземления, больший из которых называется нейтральной линией, а меньший называется горячей линией (см. рис. 2). Нейтраль соединена проводом с землей, поэтому ее напряжение равно 0 В. Вместо этого горячий слот подает напряжение, необходимое для получения тока, и когда вилка вставляется в розетку, энергия поступает из горячего слота через цепи и заканчивается на нейтрали, которая рассеивает энергию в землю. [3] Конечно, чтобы замкнуть цепь на всем пути до генератора, нейтраль также подключается обратно к исходной системе распределения в дополнение к заземлению в нескольких местах. [4]

    Преимущество поляризации заключается в том, что поляризованные вилки можно вставлять только в одном положении, поэтому переключатель для включения или выключения любого устройства, подключенного к розетке, может быть встроен в горячий провод. В неполяризованной вилке переключатель может размыкать цепь только на нейтральном выводе, а это означает, что большая часть внутренних цепей устройства по-прежнему считается «горячей» и может привести к поражению электрическим током. [5]

    Заземление

    Рис. 3. Трехконтактная розетка с маркировкой. [6]

    Большинство современных розеток в Северной Америке имеют заземляющий разъем в дополнение к горячему и нейтральному (см. рис. 3). Заземляющий провод подключается так же, как и нейтраль, поскольку он также соединяется с заземляющей нейтралью. [4] Гнездо для заземления важно для устройств с металлическим корпусом или блока питания в металлическом корпусе, таких как компьютеры. Если горячий провод во внутренней схеме электронного устройства изнашивается или каким-либо образом соприкасается с металлическим корпусом, все устройство становится серьезной опасностью поражения электрическим током. Тем не менее, заземляющий провод напрямую подключен к корпусу устройства и нейтрализует риск поражения электрическим током, отводя ток на землю, что приводит к срабатыванию автоматического выключателя и прекращению подачи тока на устройство. [3] Кроме того, контакт заземления будет длиннее, чем нейтральный и горячий контакты, так что устройство будет заземлено до того, как оно станет «горячим» или «под напряжением».

    Для дополнительной информации

    Для получения дополнительной информации см. соответствующие страницы ниже:

    • Электротрансмиссия
    • Электрическая сеть
    • Производство электроэнергии
    • Распределительная сеть
    • Или исследуйте случайную страницу!

    Ссылки

    1. ↑ (2014, 23 июля).

    Опубликовано

    в

    от

    Метки:

    Комментарии

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
