Сюда же входят трансформаторы, стабилизаторы и другие устройства, обеспечивающие необходимое качество и уровень напряжения. Каждая из них имеет свои специфические особенности.

1. Структурная схема.

Что такое электрическая схема

Существуют отдельные изображения для полярных и неполярных электролитических конденсаторов.

Но все же для расширения функциональности на принципиальных схемах указывают некоторую часть конструктивных данных элементов мощность, тип, способ соединения , потому как в ряде случаев именно она оказывается главным и единственным документом, на который ориентируются при изготовлении, налаживании, обслуживании и ремонте аппаратуры. На них можно изобразить точное положение элементов, их соединение, характеристики установок.

В случае необходимости допускается изображение контактов в зеркально-перевернутом виде.

На принципиальных схемах не указываются второстепенные элементы, которые не выполняют основных функций. Данный символ может использоваться для любых положений РО, указанных в пункте D. Единственным отличием между схемами может являться расположение и соединение деталей, которые при сборке реального устройства из-за соображений упрощения монтажа или уменьшения влияния одного элемента на другой могут быть разнесены в разные стороны.

Кроме значков и линий на схеме изображены буквенные обозначения. В номинальном режиме все элементы работают с тем током, напряжением и мощностью, которые указаны в паспорте устройства. Кроме основных обозначений, в них отображаются линии электропередачи, соединяющие все эти элементы. В — значок электричества, отображающий переменное напряжение.

Обозначения в электрических схемах

Катушки индуктивности используются в генераторах, радиопередающих устройствах, фильтрах частот, сглаживающих и стабилизирующих приборах. Возле буквенных обозначений расположены еще и цифры. Рассмотренные структурная и принципиальная схемы предназначены в основном для изучения принципа работы, и в зависимости от вида дают наглядное представление о функциональной или элементной структуре.

Составляющие третьей группы обеспечивают передачу электричества от одних элементов к другим, то есть, от источника питания — к электроприемникам. В зависимости от этого строятся и условные графические схемы. Буквенно-цифровые обозначения указываются в сокращенной форме и состоят из определенного числа букв латинского алфавита и арабских цифр, записанных последовательно, в одну строку и без пробелов. Порядковые номера должны быть присвоены в соответствии с последовательностью расположения элементов или устройств на схеме сверху вниз в направлении слева направо. Так в биполярных транзисторах предусмотрены как минимум три вывода базовый, коллектор и эмиттер , что требует большего количества условных обозначений.

Как читать электрические схемы – графические, буквенные и цифровые обозначения

Буквенно-цифровые обозначения указываются в сокращенной форме и состоят из определенного числа букв латинского алфавита и арабских цифр, записанных последовательно, в одну строку и без пробелов.

Первичные цепи вырабатывают, преобразовывают, передают и распределяют электрическую энергию. Непосредственно от детализации изображения зависит метод отображения на схеме приборов, их выводов, соединений и узлов. Они отображают электрооборудование, подключенное ко всем трем фазам.

Вполне возможно, в ближайшее время это вопрос будет урегулирован. Для примера нарисуем структурную схему настольной лампы, но возьмем ее упрощенный вариант.

Резистор — это сопротивление. Также в данную категорию включены трансформаторы и стабилизаторы, обеспечивающие стабильность напряжения в сети.

Как научиться читать принципиальные схемы

Как читать электронные схемы: увеличиваем уровень сложности Когда вы уже разобрались с базовым набором элементов, пора ознакомится с более сложными схемами, давайте рассмотрим схему трансформаторного блока питания. Цепи для собственных нужд обеспечивают работу основного электрического оборудования. Данное отличие обязательно указывается на схеме.

Например, в трансформаторах тока для изображения первичной обмотки применяется утолщенная линия, выделенная точками. Существуют различные виды электрических схем, различающиеся по своему целевому назначению. На них выделяются дополнительные функциональные подгруппы цепей, связанных с включением и выключением, индивидуальной защитой какого-либо участка и другие. Приведем пример такой схемы: Рисунок 7. Они отличаются наличием электромагнитных процессов, связанных с электродвижущей силой, током и напряжением, и описанных в физических законах.

Содержание

При внимательном рассмотрении, можно увидеть возле каждого значка латинские буквенные символы. На однолинейной схеме изображены первичные сети силовые. Цифровое обозначение указывает порядковый номер однотипных деталей в схеме, например, R1, R2, R3 и т. К ним относятся однолинейные схемы, отображаемые непосредственно на строительном плане объекта, а также схемы кабельных трасс вместе с трансформаторными подстанциями и распределительными пунктами, нанесенными на упрощенный генеральный план.

порядок оформления, требования к составлению

Существует множество разных схем, и каждая из них имеет свое назначение. Схемой называется графическое изображение условных знаков и соединение между ними. Для пояснения того или иного знака могут использоваться буквы и цифры. С каждым годом появляется все больше новых и более сложных радиоэлектронных устройств и систем. Разобраться в них без принципиальной схемы просто невозможно.

• Современные редакторы для рисования
• Требования к схемам
• Стандарты маркировки
• Применение силовых линий

Современные редакторы для рисования

Над принципиальной схемой начинают работать, как правило, после создания функционального проекта. В этот момент уже имеется полная картина ожидаемой работы предстоящего устройства и стоит задача с помощью радиоэлементов заставить это устройство работать. При создании принципиальной схемы (обозначается она Э3) важно указать каждый элемент электронного устройства и взаимосвязь его с другими элементами.

Стоит отметить, что расположение деталей на чертеже и на плате не совпадают, поскольку задача этой схемы — показать принцип действия, а точное расположение деталей отображается на монтажной схеме.

Раньше электрические схемы рисовались вручную. С появлением компьютеров эта задача стала облегчаться, пока не появилась программа P-CAD, которая полностью автоматизировала этот труд. На самом деле это целая система, она имеет много редакторов, позволяющих создавать следующие схемы:

• принципиальные;
• монтажные (для печатных плат).

В настоящее время P-CAD заменили другой системой — Altium Designer. Производителем является австралийская компания Altium.

Требования к схемам

Основное требование — понятность и удобочитаемость. Что под этим подразумевается? На схеме изображено огромное количество элементов и связи между ними. Необходимо сделать такой чертеж, чтобы одно графическое изображение не перекрывало и не загораживало другое. Намного легче читать, когда условные знаки упорядочены. Так, в разобщенных схемах, где указано много реле, а значит, и контактов, детали одной цепи ставят в одну строчку, а строчки располагают одну под другой. Каждой цепи присваивается свой порядковый номер.

Немаловажную роль играют насыщенность знаков и их размер, равномерность расположения деталей. Чтобы показать электрическую связь, используют линии, но и они должны располагаться строго по вертикали или горизонтали. Поскольку эти линии постоянно пересекаются, необходимо четко определить, когда имеет место просто пересечение проводов, а когда соединение.

В советское время были схемы, в которых для показа пересечения проводов использовали дугу, а электрическую связь обозначали точкой. В последующих чертежах пересечение проводников стали показывать линиями, пересекающимися под прямым углом (без дуги), а электрическую связь — точкой. Что интересно, в Америке старая система действует до сих пор.

Если на чертеже присутствуют силовые цепи, то их обозначают более жирными линиями. На некоторых планах, например, для электроустановок, цепи объединяют в одну общую линию. Тогда на входе и выходе из этой линии каждой одноименной цепи присваивают один и тот же порядковый номер. Некоторые чертежи размещены на нескольких листах, в этом случае на всех этих листах проходит одна и та же маркировка.

При составлении электрической принципиальной схемы стараются соблюдать еще одно правило: сигнал должен следовать слева направо. Если это условие трудно соблюсти, тогда на линии рисуется стрелка, показывающая, в каком направлении идет сигнал.

Стандарты маркировки

Чертеж изображается без соблюдения масштаба, тем не менее отдельные однотипные элементы имеют один и тот же размер. Каждой радиодетали присваивается свое условное изображение. Кроме того, рядом с таким элементом может стоять код, обозначающий:

• название;
• тип;
• номинал;
• мощность;
• другие данные.

При необходимости изображения однотипных элементов, соединенных параллельно, может показываться один первый условный знак. Над ним указываются порядковые номера других элементов. Потому как все радиодетали однотипные, их данные записывают возле первого изображения, тем самым избегая загромождения чертежа.

Если последовательно включаются одинаковые элементы, тогда отображаются первый и последний, между ними идет штриховая линия, над которой цифрой обозначено, сколько элементов пропущено. Например, первый элемент находится под номером 17, последний имеет порядковый номер 26, над штриховой линией стоит цифра 8.

Каждый элемент схемы имеет свой порядковый номер, причем отсчет идет сверху вниз и слева направо. Если какие-то сведения невозможно изобразить схематично или это представляет трудности, допускается вносить краткие записи, таблицы и подобное. Нельзя использовать сокращения, кроме разрешенных ГОСТом.

Применение силовых линий

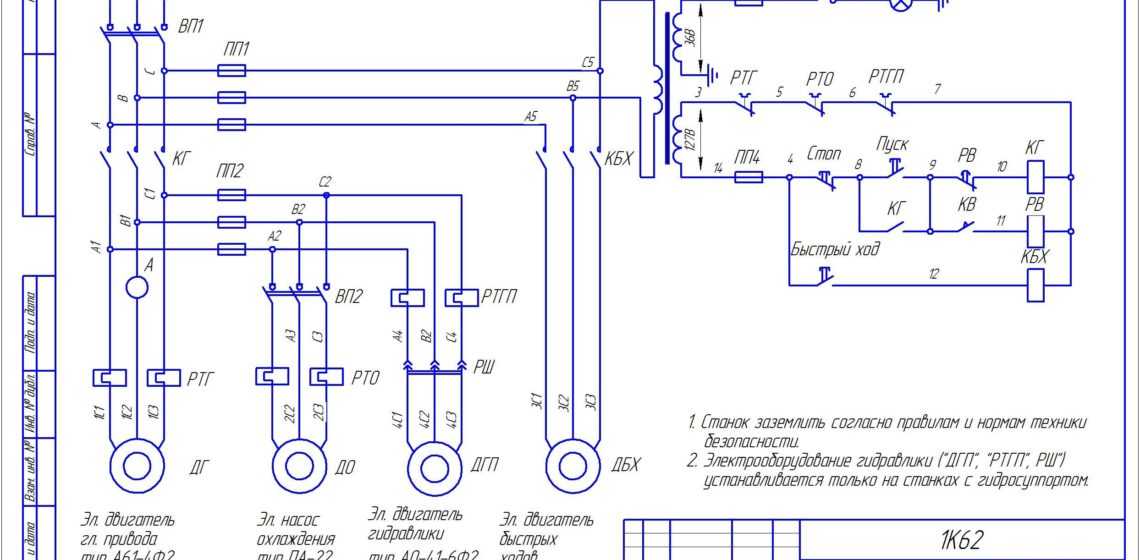

Когда изображаются силовые линии переменного напряжения, каждой фазе присваиваются своя буква — А, В, С либо буква и цифра L1, L2, L3. Чтобы не происходило путаницы, все последующие цепи, отходящие от этих линий, будут иметь тот же индекс, например, А1.1, В1.1, L1.1, L2.1 и т. д. Можно выделить два типа таких схем:

• однолинейные;
• многолинейные.

Отличие состоит в том, что в однолинейной все три фазы заключены в одной линии. Это сильно упрощает чертеж, позволяя сразу охватить взглядом всю или большую часть конструкции, и широко используется там, где часто применяются электроприборы переменного тока, например двигатели. Когда необходимо показать только одну фазу, рядом с условным знаком ставят маркировку этой фазы.

Допустим, для защиты двигателя используются два тепловых реле КК1 и КК2. Тогда на чертеже рисуется условный знак теплового реле и рядом ставится маркировка КК1, КК2, в скобках L13, L33. Это означает, что тепловое реле КК1 находится на фазе L1 и относится к третьей группе. Соответственно КК2 находится на фазе L3 и относится к этой же группе.

При использовании разветвительных колодок (клеммников), на чертеже к каждому контакту, если к нему подходит цепь, дается пояснение, что это за цепь и куда она должна поступить. Сами колодки также маркируются.

News — Принципиальная схема

5 января 2020 г.

Веб-редактор регулярно обновляется новыми функциями и улучшениями. Здесь
несколько новых функций, которые были добавлены недавно.

Копирование и вставка

Вырезание, копирование и вставка компонентов и слоев между цепями с помощью сочетаний клавиш
Ctrl+X , Ctrl+C и Ctrl+V .

Усовершенствования резистора, катушки индуктивности и конденсатора

Эти компоненты теперь могут одновременно отображать как текст, так и свойства значений.

Добавление дополнительных компонентов

Многие компоненты доступны по умолчанию в веб-редакторе, но чтобы увидеть больше, нажмите
кнопку Добавить дополнительные компоненты .

Продолжить чтение

---

3 апреля 2019 г.

Цепи, созданные с помощью веб-редактора, теперь можно просматривать или экспортировать как цепь
нетлист.

Сетевые специалисты описывают, как компоненты цепи соединяются вместе, и
обычно используется для анализа цепей, моделирования и проектирования печатных плат.

На странице сведений о схеме также отображается визуализированный вид схемы с каждым из
узлы списка соединений, отмеченные на схеме визуально.

Вышеуказанная схема представлена ​​следующим списком соединений:

 V1 1 0 5
R2 2 0 220
Р3 1 2 220


Продолжить чтение

---

1 января 2019 г.

Веб-редактор теперь поддерживает создание схем с цветовой кодировкой:

После размещения компонента используйте палитру цветов на панели «Слои» , чтобы задать цвет.

Продолжить чтение

---

7 мая 2018 г.

Создавайте пользовательские компоненты в Visual Studio Code с помощью нового расширения VS Code.

В качестве дополнительной возможности использования componenteditor.com теперь вы можете
используйте Visual Studio Code для создания и редактирования пользовательских компонентов.

В настоящее время расширение доступно в виде ранней предварительной версии. Он обеспечивает следующее
функции:

1. Показать синтаксические ошибки компонента в редакторе VS Code
2. Отобразить предварительный просмотр, который можно просмотреть в VS Code

Продолжить чтение

---

7 апреля 2018 г.

Моделируйте свои схемы, используя новые функции моделирования в веб-редакторе.

После нажатия кнопки моделирования вам будет представлен снимок смоделированной версии
вашей схемы. Это отображает напряжения во всех точках подключения в вашей цепи, и
любые компоненты с динамическим поведением будут отображаться соответствующим образом. Например, Лампа будет
загорится, если на нем есть разность напряжений, а 7-сегментный дисплей загорится
показать номер ввода.

Имейте в виду, что это предварительная версия службы, которая в настоящее время поддерживает только ограниченное количество компонентов.
Вы также можете столкнуться с некоторыми схемами, которые невозможно смоделировать, пока мы все еще работаем над улучшением этого.
новая особенность.

Ниже приведена копия выходных данных моделирования схемы Simulation Demo:

Продолжить чтение

---

26 марта 2018 г.

Веб-версия Circuit Diagram была переработана и теперь доступна для использования. Новые и улучшенные функции:

• Улучшенный интерфейс
• Функции отмены и повтора
• Дополнительные компоненты
• Увеличенный размер документа
• Улучшенное редактирование свойств
• Дополнительные варианты загрузки, включая PNG и SVG

раздел.

Получить ссылку предоставит ссылку на вашу схему, не указывая ее в каталоге схем.

Опубликовать сделает вашу схему доступной для просмотра другими в разделе схем.

Продолжить чтение

---

9 июля 2016 г.

Теперь вы можете поделиться схемами из веб-редактора, щелкнув значок
поделитесь ссылкой в ​​правом верхнем углу.

Отсюда вы можете поделиться короткой ссылкой на схему. Например:

https://crcit.net/c/ea648c42

Существует также фрагмент html для встраивания схемы на другую веб-страницу.

Продолжить чтение

---

9 июня 2016 г.

Создавайте принципиальные схемы онлайн в браузере с помощью нового веб-редактора.

Веб-редактор может открывать и сохранять файлы документов схемы, совместимые с настольной версией Circuit Diagram,
и может экспортировать изображения SVG.

Начните использовать новый веб-редактор здесь.

Продолжить чтение

---

17 августа 2015 г.

нашли быстрее.

Откройте окно поиска, щелкнув символ поиска на панели инструментов или нажав
кнопку Q на клавиатуре.

Начните вводить название компонента, который вы хотите использовать, и нажмите Введите
как только вы это увидите. Нет необходимости вводить полное имя компонента.

Отмените и закройте окно поиска, нажав Esc на клавиатуре.

Загрузите принципиальную схему 3.1 здесь.

Продолжить чтение

---

7 августа 2015 г.

Новое в этом выпуске:

• Новый пользовательский интерфейс
• Поддержка масштабирования DPI для каждого монитора в Windows 8.1+
• Значки компонентов Hi-DPI
• Более быстрое время запуска
• Экспорт в формат XPS
• Дополнительные выводы для компонента интегральной схемы
• Пользовательский текст для компонента конденсатора
• Выберите канал обновления в диалоговом окне «О программе»

Загрузите принципиальную схему 3. 0 здесь.

Продолжить чтение

Как читать схему

• Главная
• Учебники
• Как читать схему

≡ Страниц

Авторы:
Джимблом

Избранное

Любимый

109

Обзор

Схемы — это наша карта для проектирования, построения и устранения неполадок схем. Понимание того, как читать и следовать схемам, является важным навыком для любого инженера-электронщика.

Это руководство должно превратить вас в грамотного читателя схем! Мы рассмотрим все основные схематические символы:

Затем мы поговорим о том, как эти символы соединяются на схемах для создания модели цепи. Мы также рассмотрим несколько советов и приемов, на которые следует обратить внимание.

Рекомендуемая литература

Понимание схем — довольно базовый навык электроники, но есть несколько вещей, которые вы должны знать, прежде чем читать это руководство. Посмотрите эти уроки, если они звучат как пробелы в вашем растущем мозгу:

• Что такое электричество?
• Что такое цепь?
• Напряжение, ток, сопротивление и закон Ома

Схематические символы (часть 1)

Готовы ли вы к шквалу схемных компонентов? Вот некоторые из стандартных, основных схематических символов для различных компонентов.

Резисторы

Основные компоненты схемы и символы! Резисторы на схеме обычно представляются несколькими зигзагообразными линиями с двумя выводами , выходящими наружу. На схемах, использующих международные символы, вместо волнистых линий может использоваться безликий прямоугольник.

Потенциометры и переменные резисторы

Переменные резисторы и потенциометры дополняют символ стандартного резистора стрелкой. Переменный резистор остается двухвыводным, поэтому стрелка просто проложена по диагонали через середину. Потенциометр представляет собой трехконтактное устройство, поэтому стрелка становится третьей клеммой (дворник).

Конденсаторы

Есть два часто используемых символа конденсатора. Один символ представляет собой поляризованный (обычно электролитический или танталовый) конденсатор, а другой — неполяризованные конденсаторы. В каждом случае есть две клеммы, перпендикулярно входящие в пластины.

Символ с одной изогнутой пластиной указывает на то, что конденсатор поляризован. Изогнутая пластина обычно представляет собой катод конденсатора, напряжение на котором должно быть ниже, чем на положительном анодном выводе. К положительному выводу символа поляризованного конденсатора также следует добавить знак плюс.

Катушки индуктивности

Катушки индуктивности обычно представлены серией изогнутых выпуклостей или петельчатых катушек. Международные символы могут просто определять индуктор как закрашенный прямоугольник.

Переключатели

Переключатели существуют во многих различных формах. Самый простой переключатель, однополюсный / однопозиционный (SPST), представляет собой две клеммы с полусоединенной линией, представляющей привод (часть, которая соединяет клеммы вместе).

Переключатели с более чем одним направлением, такие как SPDT и SP3T ниже, добавляют больше посадочных мест для привода.

Выключатели с несколькими полюсами, как правило, имеют несколько одинаковых выключателей с пунктирной линией, пересекающей средний привод.

Источники питания

Так же, как существует множество вариантов питания вашего проекта, существует множество символов схемы источника питания, которые помогают определить источник питания.

Источники постоянного или переменного напряжения

Большую часть времени при работе с электроникой вы будете использовать источники постоянного напряжения. Мы можем использовать любой из этих двух символов, чтобы определить, питает ли источник постоянный ток (DC) или переменный ток (AC):

Батареи

Батареи, цилиндрические, щелочные AA или перезаряжаемые литий-полимерные, обычно выглядят как пара непропорциональных параллельных линий:

Большее количество пар линий обычно указывает на большее количество последовательных ячеек в батарее. Кроме того, более длинная линия обычно используется для обозначения положительной клеммы, а более короткая линия соединяется с отрицательной клеммой.

Узлы напряжения

Иногда — особенно на очень загруженных схемах — вы можете назначить специальные символы напряжениям узлов. Вы можете подключать устройства к этим символам с одной клеммой, и они будут напрямую привязаны к 5 В, 3,3 В, VCC или GND (земля). Узлы положительного напряжения обычно обозначаются стрелкой, указывающей вверх, в то время как заземляющие узлы обычно включают от одной до трех плоских линий (или иногда стрелку или треугольник, указывающую вниз).

Схематические обозначения (часть 2)

Диоды

Базовые диоды обычно изображаются в виде треугольника, прижатого к линии. Диоды также поляризованы, поэтому для каждого из двух выводов требуются отличительные идентификаторы. Положительный анод — это клемма, входящая в плоский край треугольника. Отрицательный катод выходит за пределы линии в символе (думайте об этом как о знаке «-»).

Существует множество различных типов диодов, каждый из которых имеет особое обозначение стандартного диода. Светоизлучающие диоды (СИД) дополняет символ диода парой направленных в сторону линий. Фотодиоды , которые генерируют энергию из света (в основном, крошечные солнечные элементы), переворачивают стрелки и указывают их на диод.

Другие специальные типы диодов, такие как диоды Шоттки или стабилитроны, имеют свои собственные символы с небольшими вариациями на полосе символа.

Транзисторы

Транзисторы, биполярные или полевые МОП-транзисторы, могут существовать в двух конфигурациях: положительно легированные или отрицательно легированные. Таким образом, для каждого из этих типов транзисторов существует как минимум два способа его рисования.

Биполярные переходные транзисторы (BJT)

BJT — это устройства с тремя выводами; у них есть коллектор (C), эмиттер (E) и база (B). Существует два типа BJT — NPN и PNP, и каждый из них имеет свой уникальный символ.

Выводы коллектора (C) и эмиттера (E) расположены на одной линии друг с другом, но на эмиттере всегда должна быть стрелка. Если стрелка указывает внутрь, это PNP, а если стрелка направлена ​​наружу, это NPN. Мнемоника для запоминания «NPN: 9».0232 n ot p ointing i n .»

Металлооксидные полевые транзисторы (MOSFET)

Как и BJT, MOSFET имеют три вывода, но на этот раз они называются исток (S), сток (D). ) и затвор (G). И опять же, есть две разные версии символа, в зависимости от того, какой у вас n-канальный или p-канальный полевой МОП-транзистор. Существует ряд часто используемых символов для каждого из МОП-транзисторов. типы:

Стрелка в середине символа (называемая объемной) определяет, является ли полевой МОП-транзистор n-канальным или p-канальным. p-канал. Помните: «n находится в» (своего рода противоположность мнемонике NPN).0003

Цифровые логические элементы

Наши стандартные логические функции — И, ИЛИ, НЕ и исключающее ИЛИ — имеют уникальные схематические символы:

Добавление кружка к выходным данным отменяет функцию, создавая НЕ-И, ИЛИ-НЕ и ИСКЛЮЧАЮЩЕЕ ИЛИ :

У них может быть больше двух входов, но формы должны оставаться прежними (ну, может быть, немного больше), а выход все равно должен быть только один.

Интегральные схемы

Интегральные схемы выполняют такие уникальные задачи, и их так много, что они не имеют уникального символа схемы. Обычно интегральная схема представлена ​​​​прямоугольником с выводами, выходящими из сторон. Каждый контакт должен быть помечен как номером, так и функцией.

Схематические обозначения микроконтроллера ATmega328 (обычно встречается в Arduinos), микросхемы шифрования ATSHA204 и микроконтроллера ATtiny45. Как видите, эти компоненты сильно различаются по размеру и количеству выводов.

Поскольку ИС имеют такой общий символ схемы, имена, значения и метки становятся очень важными. Каждая микросхема должна иметь значение, точно определяющее название микросхемы.

Уникальные ИС: операционные усилители, регуляторы напряжения

Некоторые из наиболее распространенных интегральных схем имеют уникальный символ схемы. Обычно вы увидите операционные усилители, расположенные, как показано ниже, с 5 клеммами: неинвертирующий вход (+), инвертирующий вход (-), выход и два входа питания.

Часто в один корпус ИС встроено два операционных усилителя, требующих только одного контакта для питания и одного для земли, поэтому у правого есть только три контакта.

Простые регуляторы напряжения обычно представляют собой трехконтактные компоненты с входными, выходными и заземляющими (или регулировочными) контактами. Обычно они имеют форму прямоугольника с контактами слева (вход), справа (выход) и внизу (заземление/регулировка).

Разное

Кристаллы и резонаторы

Кристаллы или резонаторы обычно являются важной частью схем микроконтроллера. Они помогают обеспечить тактовый сигнал. Кристаллические символы обычно имеют два вывода, а резонаторы, которые добавляют к кристаллу два конденсатора, обычно имеют три вывода.

Заголовки и разъемы

Будь то для подачи питания или передачи информации, разъемы необходимы для большинства цепей. Эти символы различаются в зависимости от того, как выглядит разъем, вот образец:

Двигатели, трансформаторы, динамики и реле

Мы объединим их вместе, поскольку все они (в основном) так или иначе используют катушки. Трансформаторы (не такие, которые бросаются в глаза) обычно состоят из двух катушек, прижатых друг к другу, с парой линий, разделяющих их:

Реле обычно соединяют катушку с переключателем:

Громкоговорители и зуммеры обычно имеют форму, аналогичную их реальным аналогам:

И моторы обычно имеют обведенную букву «М», иногда с немного большим украшением вокруг клемм:

Плавкие предохранители и PTC

Предохранители и PTC — устройства, которые обычно используются для ограничения больших бросков тока — каждое имеет свой уникальный символ:

Символ PTC на самом деле является общим символом термистора -зависимый резистор (обратите внимание на международный символ резистора?).

---

Несомненно, в этом списке осталось много схемных обозначений, но приведенные выше должны обеспечить вам 90% грамотность в чтении схем. В общем, символы должны иметь много общего с реальными компонентами, которые они моделируют. В дополнение к символу каждый компонент на схеме должен иметь уникальное имя и значение, что в дальнейшем помогает его идентифицировать.

Один из самых важных ключей к тому, чтобы быть схематически грамотным, — это способность распознавать, какие компоненты есть какие. Символы компонентов рассказывают половину истории, но каждый символ должен быть связан с именем и значением, чтобы завершить его.

Имена и значения

Значения помогают точно определить, что представляет собой компонент. Для компонентов схемы, таких как резисторы, конденсаторы и катушки индуктивности, значение говорит нам, сколько у них омов, фарад или генри. Для других компонентов, таких как интегральные схемы, значением может быть просто имя чипа. Кристаллы могут указывать свою частоту колебаний в качестве значения. По сути, значение компонента схемы вызывает его наиболее важная характеристика .

Компонент Имена обычно представляют собой комбинацию одной или двух букв и цифры. Буквенная часть названия определяет тип компонента: R для резисторов, C для конденсаторов, U для интегральных схем и т. д. Каждое имя компонента на схеме должно быть уникальным; например, если в цепи несколько резисторов, их следует назвать R ₁ , R ₂ , R ₃ и т. д. Имена компонентов помогают нам ссылаться на определенные точки схемы.

Префиксы имен довольно хорошо стандартизированы. Для некоторых компонентов, таких как резисторы, префикс — это просто первая буква компонента. Другие префиксы имен не так буквальны; катушки индуктивности, например, L (потому что ток уже занял I [но он начинается с C … электроника — глупое место]). Вот краткая таблица общих компонентов и префиксов их имен:

Name Identifier	Component
R	Resistors
C	Capacitors
L	Inductors
S	Switches
D	Diodes
Q	Транзисторы
U	Интегральные схемы
Y	Кристаллы и генераторы

Хотя это «стандартизированные» имена для символов компонентов, они не соблюдаются повсеместно. Например, вы можете увидеть интегральные схемы с префиксом IC вместо U или кристаллы с маркировкой XTAL вместо Y . Используйте свое лучшее суждение при диагностике, какая часть какая. Обычно символ должен передавать достаточно информации.

Чтение схем

Понимание того, какие компоненты есть на схеме, составляет более половины успеха в ее понимании. Теперь осталось только определить, как все символы связаны друг с другом.

Сети, узлы и метки

Схематические сети показывают, как компоненты соединяются вместе в цепи. Сети представляются как линии между терминалами компонентов. Иногда (но не всегда) они имеют уникальный цвет, как зеленые линии на этой схеме:

Соединения и узлы

Провода могут соединять две клеммы вместе или десятки. Когда провод разделяется на два направления, он создает соединение . Соединения на схемах изображаем цифрой узлы , точки на пересечении проводов.

Узлы дают нам способ сказать, что «провода, пересекающие это соединение , соединены». Отсутствие узла на стыке означает, что два отдельных провода просто проходят мимо, не образуя никакого соединения. (При разработке схем обычно рекомендуется избегать этих несвязанных перекрытий, где это возможно, но иногда это неизбежно).

Имена цепей

Иногда, чтобы сделать схемы более разборчивыми, мы даем цепям имя и маркируем их, а не прокладываем провод по всей схеме. Предполагается, что сети с одинаковыми именами соединены, даже если между ними нет видимого провода. Имена могут быть либо написаны прямо поверх сетки, либо они могут быть «ярлыками», свисающими с провода.

Каждая цепь с одинаковым именем подключена, как на этой схеме для коммутационной платы FT231X. Имена и метки помогают предотвратить слишком хаотичную схему (представьте, что все эти цепи на самом деле соединены проводами).

Сети обычно получают имена, в которых конкретно указывается назначение сигналов на этом проводе. Например, силовые сети могут быть помечены как «VCC» или «5V», а сети последовательной связи могут быть помечены как «RX» или «TX».

Советы по чтению схем

Идентификация блоков

Действительно обширные схемы должны быть разделены на функциональные блоки. Может быть раздел для входной мощности и регулирования напряжения, или раздел микроконтроллера, или раздел, посвященный разъемам. Попробуйте распознать, какие секции какие, и проследите за потоком цепи от входа к выходу. Действительно хорошие разработчики схем могут даже разложить схему как книгу, входы слева, выходы справа.

Если ящик схемы действительно хорош (например, инженер, который разработал эту схему для RedBoard), они могут разделить разделы схемы на логические, помеченные блоки.

Распознавание узлов напряжения

Узлы напряжения представляют собой однополюсные компоненты схемы, к которым мы можем подключать клеммы компонентов, чтобы назначить их определенному уровню напряжения. Это специальное применение имен цепей, означающее, что все клеммы, подключенные к узлу напряжения с таким же названием, соединены вместе.

Узлы напряжения с одинаковыми названиями, такие как GND, 5 В и 3,3 В, все подключены к своим аналогам, даже если между ними нет проводов.

Узел напряжения заземления особенно полезен, так как многие компоненты нуждаются в заземлении.

Справочные таблицы компонентов

Если на схеме есть что-то, что просто не имеет смысла, попробуйте найти таблицу данных для наиболее важного компонента. Обычно компонент, выполняющий большую часть работы в схеме, представляет собой интегральную схему, такую ​​как микроконтроллер или датчик. Обычно это самый большой компонент, часто расположенный в центре схемы.

Хотите узнать больше об основных темах?

См. нашу страницу Engineering Essentials , где представлен полный список основных тем, связанных с электротехникой.

Отведи меня туда!

Ресурсы и продолжение

Вот и все, что нужно для чтения схем! Знание символов компонентов, следование цепям и определение общих меток.
