Эффективное заземление нейтрали: Эффективно заземленная нейтраль что это такое?

Эффективно заземленная нейтраль что это такое?

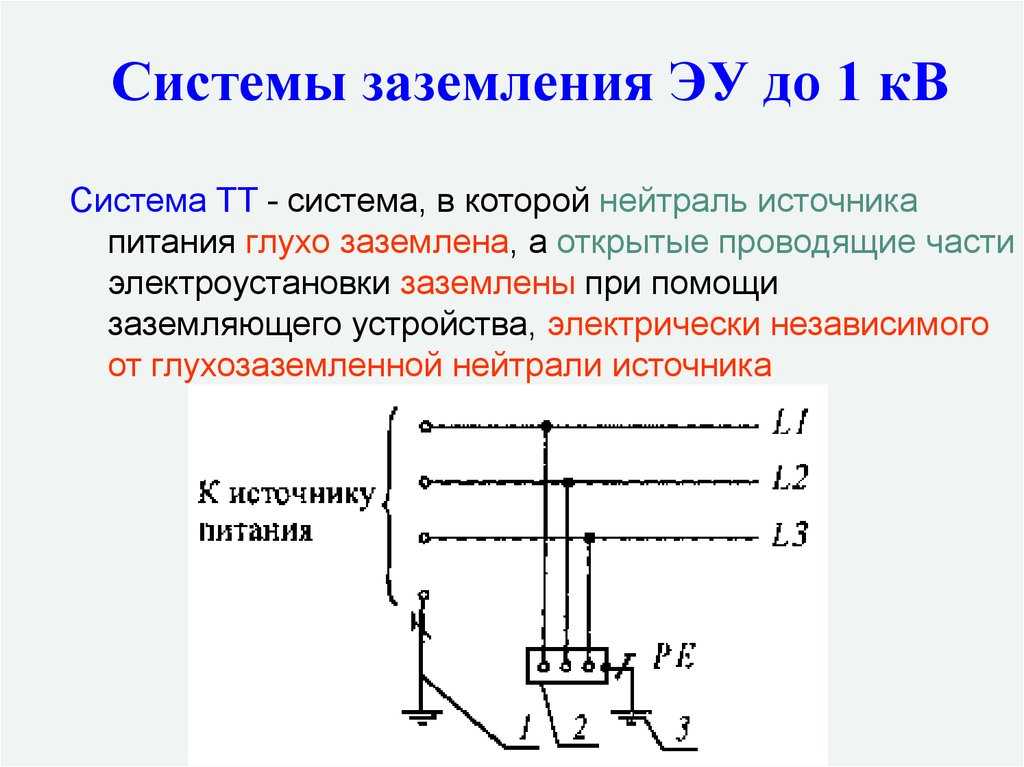

Передача электричества на большие расстояния осуществляется посредством сетей высокого напряжения. При этом каждая сеть дотирована собственными средствами защиты для обеспечения ее безопасной эксплуатации. Величина питающего напряжения определяет схему, по которой заземляется нейтраль. Согласно ПУЭ, в сетях, где напряжение не превышает значения в 0.4 кВ, используются глухозаземленные нейтрали, а для электросетей с напряжением в диапазоне 0.6 – 35 кB предусмотрено использование схем, в которых нейтраль изолириована. Для линий 110 – 1150 кB предусмотрена установка эффективно заземленных нейтралей – ЭЗН. Эти схемы позволяют предотвращать вероятность возникновения перенапряжения в случае возникновения КЗ одной фазы.

Определение схемы, устройство

Схема ЭЗH предназначена для использования в электросетях более 110кB. В случае замыкания одной фазы на землю такая схема представляется в виде однофазного короткого замыкания. Как правило, в местах с повреждением возникают токи большого напряжения. Благодаря срабатыванию защитной системы опасное напряжение отключается. Исходя из этого, эффективно заземленной нейтралью определяется нейтраль, имеющая заземление и включенная в схемы электросетей с подачей трехфазного напряжения, превышающего отметку в 1000B и коэффициент замыкания которого ≤ 1,4. При однофазном замыкании на землю, в фазах, где отсутствуют какие-либо повреждения, происходит увеличение напряжения на величину, которая не превышает значение 1.4.

Для расчетов используется следующая формула:

Если в высоковольтных электросетях используется такая схема заземления, в увеличении изоляции оборудования и самих сетей нет необходимости. К тому же, стоимость эксплуатации и обслуживания ЭЗH является ниже.

Нормативные требования

Согласно регламенту ПУЭ, максимальное значение сопротивления заземления в электросетях, в структуру которых включена эффективно изолированная нейтраль, не должно превышать 0. 5 Ом, а уровень сопротивления искусственных заземлителей – не менее 1.0 Ом. Данное правило действительно для электроустановок более 1000B с режимом токов КЗ равными или превышающими 500А.

Схемы глухо заземленной нейтрали и ЭЗH практически аналогичны друг другу. Действие обоих направлено на предупреждение дуговых перенапряжений – токи КЗ уменьшаются искусственным увеличением нулевых последовательностей. С этой целью на подстанциях производится заземление не всех нейтралей трансформаторов, а лишь части из них. Также могут быть применены резисторы.

Результатом таких решений является увеличение напряжения на целых проводниках. Одной из самых серьезных аварий считается короткое замыкание между фазами. В то же время, токи KЗ, как и напряжение, будут иметь меньшую величину, нежели в случае однофазных коротких замыканий. Ввиду этого для проведения расчетных действий используются большие значения, характерные именно для однофазного КЗ.

Главное предназначение эффективно заземленной нейтрали – применение в схемах высоковольтных электросетей с напряжением в 110кB и больше. Также использование данной схемы возможно в сетях, где напряжение не превышает 1000B: на объектах с полным отсутствием каких-либо электрических установок и их монтаж пока не предполагается, где существует риск возникновения пожара или же смонтировано оборудование, которое может выйти из строя или является взрывоопасным.

Иными словами, эффективно заземленная нейтраль используется в электросетях, где напряжение не превышает 1000B, при этом главным условием является отсутствие пожароопасных и взрывоопасных устройств и оборудования.

Наибольшая эффективность применения ЭЗH наблюдается в городских электросетях.

Специфика функционирования подобных электролиний заключается в возможности применения кабеля, рассчитанного на 6 кB, в электросетях, где напряжение составляет 10 кB, а коэффициент замыкания на землю не превышает значения одной единицы. Благодаря этому возможна передача большей мощности, коэффициент которой составляет 1.73, а периодической замены коммутаторов и электрического кабеля не требуется.

Какими достоинствами и недостатками обладает ЭЗH?

В процессе применения эффективно заземленной нейтрали в электросетях свыше 110 кB обеспечиваются следующие преимущества:

• При возникновении коротких замыканий, схемы эффективно заземленных нейтралей обеспечивают стабилизировать их потенциалы, препятствуя возникновению довольно устойчивой заземляющей дуги.
• В случае короткого замыкания изоляция кабеля и электроустройств подвержена меньшему напряжению. Благодаря этому возможно использование изоляционных материалов, которые имеют более малый запас прочности. Следовательно, обеспечивается и экономический эффект путем снижения финансовых затрат на эксплуатацию сетей.
• Возможность установки и использования селективных автоматических устройств защиты с коротким временем реагирования. Так, мгновенное срабатывание защиты предотвращает усугубление возникших неисправностей.

Все же, ЭЗH имеют и некоторые недостатки. Среди них указаны:

• Независимо от времени и интенсивности короткого замыкания, неисправный участок обесточивается полностью. Как правило, в дополнение к комплектации релейных систем электрозащиты идут и автоматические средства повторного включения напряжения. Если отключение электричества было произведено автоматически, возрастает риск нарушений в подаче напряжения бесперебойно. Это, в свою очередь, может негативно сказаться на подключенных к этой сети потребителях и продуктивности их деятельности. Учитывая все эти факты, наиболее ответственные потребители электроэнергии принимают решение об установке дополнительных устройств, обеспечивающих бесперебойную подачу напряжения.
• При коротких замыканиях возникают повышенные электромагнитные импульсы, которые отрицательно сказываются на работе и функциональности средств связи. Поэтому, как правило, необходима их дополнительная экранизация.
• Эксплуатация ЭЗH предполагает установку более сложных средств защиты с минимальным временем срабатывания в случае короткого замыкания.
• Если токи короткого замыкания существенно выше допустимых значений, генераторная установка выходит из режима синхронизации. Иными словами, при становлении КЗ генератор как-бы притормаживается.
• Токи высокого напряжения, которые возникают в следствие коротких замыканий, могут повредить кабель и его изоляцию. Также существует риск механического разрушения изоляционных устройств на самих линиях электропередачи, повреждений металлических компонентов статора в генераторе, если произойдет пробой изоляции на землю.
• При повышении шагового напряжения, которое возникает также в случае короткого замыкания на землю, существенно возрастает опасность для людей – их может ударить током.
• В случае обрыва нейтральных проводов и при отсутствующем дублирующем заземлении используемое на объекте электрооборудование остается практически без защиты.

Подводим итоги

Резюмируя все выше сказанное в статье, принцип функционирования электросетей с эффективно заземленными нейтралями можно описать следующим образом: при происхождении замыканий на землю, их большая часть сопровождается высоким током коротких замыканий, после чего происходит их самоустранение, как только отключается подача напряжения в сети. При повторном автоматическом включении напряжения в линии передачи электричества ее работа полностью восстанавливается.

В случае, если заземлена лишь часть трансформаторов, это приводит к уменьшению токов короткого замыкания. К примеру, если подстанция предполагает монтаж двух трансформаторных установок, лишь один их них будет подключен к устройству заземления.

Проверка электроустановки лицензированной электролабораторией.

Сети с эффективным заземлением нейтрали

Подробности

Категория: Подстанции

• подстанции
• нейтраль
• сети
• среднее напряжение
• режимы работы

Содержание материала

• Режимы нейтрали электрических сетей
• Напряжения и токи при однофазном замыкании на землю
• Установившееся однофазное замыкание на землю
• Переходные процессы при замыкании на землю
• Перемежающееся дуговое замыкание на землю
• Преимущества и недостатки работы некомпенсированной сети с изолированной нейтралью
• Сеть с заземлением нейтрали через высокоомное активное сопротивление
• Компенсированная сеть
• Нормальный режим работы компенсированной сети, преимущества
• Сети с эффективным заземлением нейтрали
• Сопротивления трех последовательностей элементов сети
• Феррорезонансные процессы в электрических сетях при замыкании фазы на землю
• Феррорезонансные процессы в сети, возникающие при ее исправном состоянии
• Нагруженный ФНПП при учете потерь в его обмотках и магнитопроводах
• Мероприятия по ограничению феррорезонансных процессов в сети
• Феррорезонансные процессы в сетях, нормально работающих с глухозаземленной нейтралью
• Способы выполнения заземления нейтрали некомпенсированных сетей
• Эффективное заземление нейтрали электрических сетей
• Автоматическое замыкание на землю поврежденной фазы
• Развитие принципов выполнения дугогасящих аппаратов
• Конструкции дугогасящих реакторов
• ДГР с переключением ответвлений обмотки под напряжением
• Преимущества и недостатки ДГР различных типов
• Принципы автоматической настройки компенсации емкостного тока основной частоты
• АНК по фазовым характеристикам сети
• Компенсация активной и гармонических составляющих тока замыкания на землю
• Преимущества и недостатки основных принципов и устройств компенсации тока замыкания на землю
• Ограничение напряжения нейтрали в компенсированной сети
• Влияние режимов нейтрали на технико-экономические показатели электрической сети
• Режим нейтрали и надежность электроснабжения потребителей
• Влияние режимов нейтрали на условия безопасности в электрических сетях
• Влияние режимов нейтрали на выполнение устройств селективной защиты от замыканий на землю
• Выбор режимов нейтрали в сетях
• Список литературы

Страница 10 из 34

глава V
СЕТИ С ЭФФЕКТИВНЫМ ЗАЗЕМЛЕНИЕМ НЕЙТРАЛИ

Основные данные
Рассмотрим основные особенности работы сетей при эффективном заземлении нейтрали. Требуемое при таком заземлении ограничение напряжений на неповрежденных фазах до 0,8 номинального междуфазного напряжения сети или приблизительно 1,4 номинального фазного позволяет применять так называемые 80 %-ные грозозащитные разрядники, и, соответственно, существенно уменьшить стоимость изоляции сети.

Учитывая возможность повышения рабочего напряжения сети на 5 % номинального при выполнении условия эффективного заземления нейтрали [8], следует считать, что допустимое напряжение неповрежденной фазы при однофазном замыкании, отнесенное к ее рабочему фазному напряжению, не должно превышать

Заметим, что при допущении более высокого напряжения на фазах заземление нейтрали должно считаться неэффективным, так как пришлось бы применить 115 %-ные разрядники.

Частный случай эффективного заземления нейтрали — глухое заземление. При эффективном (глухом) заземлении нейтрали замыкание фазы на землю является, по существу, однофазным к. з. Тяжелым аварийным режимом является также двух- или трехфазное к. з. на землю. Однако при таких к. з. напряжения на неповрежденных фазах, а также токи к. з. оказываются меньшими, чем при однофазных замыканиях на землю. Поэтому двух- и трехфазные к. з. на землю нами не рассматриваются.
Обычно в электрических сетях с эффективно заземленной нейтралью для ограничения тока однофазного к. з. заземляют нейтрали не всех, а лишь части силовых трансформаторов. Для той же цепи в некоторых случаях нейтрали трансформаторов заземляют через дополнительное активное или индуктивное сопротивление (подробнее см. параграф 2 гл. VIII).

Рис. 22. Упрощенная схема сети с эффективным заземлением нейтрали при однофазном замыкании на землю.

При эффективном заземлении нейтрали поперечная проводимость сети Z0 (см. рис. 4) весьма незначительно влияет на процессы замыкания на землю. Поэтому можно с достаточной точностью принять Z0=∞. Учитывая основные уравнения (1.3) — (1.8) и схемы замещения, приведенные на рис. 5, можно написать следующие выражения:

Следует подчеркнуть, что в последних выражениях Z0 представляет собой комплексное сопротивление нулевой последовательности сети за вычетом утроенного заземляющего сопротивления 3Z или, что то же, сопротивление нулевой последовательности сети при глухом заземлении ее нейтрали.

Схема сети с эффективно заземленной нейтралью представлена на рис. 22. Соответствующие схемы замещения трех последовательностей не отличаются от рассмотренных на рис. 5, б. На рис. 23 построены векторные диаграммы токов и напряжений фаз относительно земли, возникающих в месте повреждения при заземлении нейтрали через резистор (Z= R) и при металлическом однофазном замыкании на землю (R = 0).

Ряс. 23. Векторные диаграммы токов и напряжений в месте замыкания на землю в сети с эффективным заземлением нейтрали (R = 0; Zн=Rн=1; x0= 2):

а— ток поврежденной фазы и его симметричные составляющие; б — ЭДС эквивалентного генератора в поврежденной фазе и ее составляющие; в — симметричные составляющие напряжений трех фаз: г — построение результирующих напряжений
трех фаз.

При построении этих диаграмм мы пренебрегли токами нагрузки сети и приняли, что сопротивления прямой и обратной последовательностей сети, а также ее сопротивление нулевой последовательности за вычетом Rн
ЯВЛЯЮТСЯ ЧИСТО индуктивными (Z1=Z2=jХ1, Z0 = jx0). Отношения абсолютных значений сопротивлений Rн, х2, х0 к абсолютному значению х1 приняты следующими: Rн/x1=1;

х2/х1=1; х20/x1=2.
На рис. 23, а представлены векторные диаграммы тока поврежденной фазы Iа и его симметричных составляющих.

Как показано в гл. I, составляющие IA1, IA2, IA0 равны между собой независимо от режима нейтрали сети. На рис. 23, б изображены создаваемые этими составляющими одноименные падения напряжения в индуктивных сопротивлениях фазы А сети, а также падение напряжения в сопротивлении резистора, вызываемое током нулевой последовательности. Согласно выражению (1.3) сумма перечисленных падений напряжения равна ЭДС эквивалентного генератора Eф = ЕА. Как видно из диаграммы, напряжение прямой последовательности поврежденной фазы UΑ1 определяется как разность EА— jx1IA1, а напряжения обратной и нулевой последовательностей — как падения напряжений от одноименных токов в сопротивлениях jx2 и jx0, взятые с обратным знаком. На рис. 23, в отдельно показаны составляющие напряжений трех последовательностей фаз А, В, С, а на рис. 23, г приведено геометрическое построение, в результате которого получены напряжения трех фаз UА, UВ, Uв (напряжение UА=0). Как видно из этой диаграммы, модуль напряжения неповрежденной фазы Uс превышает модуль напряжения другой неповрежденной фазы Uв.

Следует заметить, что по мере удаления от места замыкания на землю к источнику ЭДС (см. рис. 22) напряжения Uв, Uс уменьшаются, а напряжение Uа возрастает. На зажимах источника А, В, С (при его внутренних сопротивлениях, равных нулю) составляющие прямой последовательности этих напряжений относительно нейтрали равны симметричным ЭДС Еа, Ев, Ес как при нормальном режиме работы, а составляющие обратной последовательности равны нулю.
К основным показателям сети с эффективным заземлением нейтрали относятся возникающие при замыкании фазы на землю в заданной точке напряжения рабочей частоты на неповрежденных фазах и на нейтрали, а также отношение тока однофазного к. з. на землю к току симметричного трехфазного к. з. в той же точке т.

Для расчета этих показателей необходимо предварительно определить возможные соотношения между продольными сопротивлениями прямой, обратной и нулевой последовательностей основных элементов сети и ее результирующими сопротивлениями.

• Назад
• Вперёд

• Назад
• Вперёд

• Вы здесь:
• Главная
• Архив
• Подстанции
• Заземление нейтрали в высоковольтных системах

Еще по теме:

• Коммунальные предприятия против «выскочек края сети»
• Решение режимных задач электрических сетей 6—35 кВ на ЭВМ
• Мероприятия по повышению пропускной способности городской сети
• Эксплуатация городской сети
• Защита сельских сетей от кз

Эффективное заземление для фотоэлектрических систем

Эффективное заземление в фотоэлектрических (PV) системах — это создание опорного заземления с низким импедансом на стороне переменного тока инвертора или группы инверторов, которое спроектировано так, чтобы быть совместимым с распределительной сетью. требования сети и существующая схема заземления. Коммунальным компаниям часто требуется эффективное заземление для коммерческих, промышленных или коммунальных фотоэлектрических распределенных источников энергии (DER) в точке общего соединения.

Надлежащее проектирование эффективного заземления необходимо из-за его критической функциональности во время событий замыкания на землю. Это также является серьезной проблемой присоединения. Неотъемлемые сложности делают эффективное проектирование заземления приоритетом на этапе планирования проекта и могут гарантировать более экономичную конструкцию.

Понимание функциональности эффективного заземления

Требования к эффективному заземлению играют ключевую роль в снижении потенциальных временных перенапряжений, которые могут возникать в фотоэлектрических инверторах. Когда в трехфазной распределительной сети происходит замыкание на землю, оборудование подстанции обычно обнаруживает это и размыкает соответствующую цепь. Это эффективно изолирует часть сети от поврежденного участка и воспринимается как потеря линии на PV DER.

Предоставлено S&C Electric Company

Фотоэлектрические системы во время замыканий на землю. В соответствии со стандартами, установленными Институтом инженеров по электротехнике и электронике (IEEE), в частности, IEEE 1547, фотоэлектрические инверторы, подключенные к сети, будут немедленно обесточивать распределительные фидеры во время определенных сценариев ненормальной работы сети, включая замыкания линии сети на землю. и потеря линии. Эта функция называется защитой от изолирования, и ее время отклика обычно не превышает секунды после события. В качестве защитной функции защита от островков может быть очень эффективной. Однако для крупномасштабных трехфазных PV DER время отклика против изолирования может быть недостаточно быстрым.

Эффективное заземление во время событий замыкания на землю. Когда оборудование подстанции изолирует неисправную линию в сети, оно одновременно изолирует опорную точку заземления системы для этого участка сети. В течение короткого периода времени, необходимого PV DER для обнаружения изолированного состояния и отключения, он продолжит питать нагрузки. Если оно не оснащено надлежащим эффективным заземлением, оно также может привести к потенциально опасным временным перенапряжениям (TOV) на исправных линиях.

Ответственность коммунальных предприятий во время замыканий на землю. Во время событий TOV все соседние цепи и оборудование подвергаются риску. Коммунальная компания может быть привлечена к ответственности за ущерб, независимо от того, что вызвало ТОВ. Следовательно, коммунальной компании может потребоваться эффективное заземление, совместимое с ее собственной инфраструктурой заземления, как неотъемлемая часть конструкции фотоэлектрической системы. Эти эффективные требования к заземлению служат своего рода страховкой.

Требования к навигационной утилите

Каждая коммунальная компания, как и AHJ, определяет требования и утверждает свои действующие правила заземления и технические параметры. С более чем 3000 коммунальных предприятий, участвующих в развивающейся индустрии PV DER, существует множество возможных требований к эффективным схемам заземления. Эти требования во многом различаются. Тем не менее, дискуссия в первую очередь связана с тем, как каждая коммунальная компания определяет эффективные требования к заземлению в отношении конструкции своей системы, и как это определение изменилось в последние годы, чтобы не отставать от увеличения количества фотоэлектрических систем.

Моделирование фотоэлектрических инверторов как генераторов. IEEE, лидер в области технических стандартов, принятых коммунальными предприятиями, исторически определял эффективное заземление с расчетами коэффициентов в качестве индикаторов, используя переменные, легко применимые к вращающимся генераторам. Генераторы представляют собой источники постоянного переменного напряжения с движущимися частями; из-за механической инерции генераторы являются источником больших токов короткого замыкания. В отличие от генераторов, фотоэлектрические инверторы представляют собой источники питания с ограниченным током, защищенные встроенными релейными функциями, которые могут отключаться в течение нескольких циклов после обнаружения ненормальной работы сети.

Некоторые переменные в обычных расчетах эффективного заземления IEEE не определены для фотоэлектрических инверторов. Это вынуждает производителей оборудования, инженеров и коммунальных служб идентифицировать эти переменные в отсутствие определенных стандартов. Более того, в сценариях замыкания на землю в сети поведение фотоэлектрических инверторов значительно отличается от поведения обычных генераторов.

Предоставлено SMA-America

Моделирование фотоэлектрических инверторов как источников с регулируемым током. В 2017 году IEEE утвердил шестую часть до Руководство IEEE C62.92 по применению заземления нейтрали в системах электроснабжения — Часть VI: Системы, питаемые от источников с регулируемым током. Источники с регулируемым током являются инверторами согласно определению IEEE, и этот стандарт учитывает вышеупомянутые различия между обычными генераторами и фотоэлектрическими инверторами.

Требования к полезному моделированию. Некоторые коммунальные службы используют новое руководство IEEE 62. 92.6 для определения эффективного заземления. Это очень контекстуализированная модель, хотя и сложная. Другие коммунальные предприятия по-прежнему используют обычные коэффициенты на основе генератора, которые могут быть не самыми подходящими. Более крупные коммунальные предприятия могут даже иметь собственные расчеты коэффициентов, основанные на их конкретных профилях нагрузки и требованиях IEEE, и могут четко излагать их для разработчиков в своей юрисдикции.

Интеграция эффективного заземления в планирование проекта

Использование эффективного заземления в разработке проекта отвечает интересам каждого разработчика. Недооценка или непонимание требований AHJ к эффективному заземлению может обойтись так же дорого, как и полное их игнорирование. Заинтересованные стороны проекта должны учитывать политику коммунальных предприятий, пороговые значения мощности, выбор соответствующего оборудования и схемы защиты.

Когда начинать. Требования к электросети определяют соответствующую эффективную конфигурацию заземления. Поскольку общепринятых отраслевых стандартов не существует, исследования должны начинаться в самом начале разработки проекта, чтобы было достаточно времени для проектирования. Некоторые утилиты могут предложить больше рекомендаций, чем другие. Оперативный сбор данных дает больше времени для согласования и спецификации оборудования.

Выбор оборудования. Эффективное заземление может быть выполнено с помощью различных аппаратных опций, определяемых требованиями коммунальных служб, сроками поставки оборудования и предпочтениями в отношении оборудования. Если бы исследование было своевременным, эффективное заземление могло бы даже способствовать выбору оборудования для наиболее экономичных решений. Например, разработана ли фотоэлектрическая система со струнными инверторами — и в этом случае можно использовать зигзагообразный трансформатор или заземленный трансформатор по схеме «треугольник» — или это центральный инвертор со встроенным трансформатором, для которого более подходящим является заземляющий реактор? ?

Снижение затрат и сложности. Обеспечение того, чтобы первоначально заданное оборудование было близко к окончательному одобренному оборудованию, позволяет избежать дорогостоящих итераций, когда требования к изменению трансформаторов могут составлять десятки тысяч долларов, не говоря уже о потенциальных задержках в графиках ввода в эксплуатацию и ненужных головных болях. Если требования AHJ неясны, особенно важно иметь опытную команду инженеров для управления процессом.

Чтобы получить дополнительные советы по оптимизации фотоэлектрических систем коммерческого или коммунального масштаба, свяжитесь с Pure Power Engineering, чтобы узнать больше о наших услугах по проектированию и разработке строительных чертежей.

Системы обнаружения заземления — Advanced Power Technologies

• Система заземления среднего напряжения с резистором низкого сопротивления

• Трансформатор высокого сопротивления / заземление резистора
• Зигзагообразный трансформатор с эффективным заземлением Фотоэлектрические солнечные батареи
• Заземленный реактор с низким и высоким импедансом

промышленный

Коммерческий

В настоящее время многие коммунальные предприятия требуют эффективного заземления солнечных установок. Этот нейтральный эффективный заземляющий зигзагообразный трансформатор используется для оборудования солнечной фермы 240–800 В. Он предоставит оборудование и элементы управления, необходимые для эффективного заземления стороны переменного тока системы. Кроме того, это поможет с быстрым увеличением строительства солнечных ферм и преобразованием постоянного напряжения в переменное. Эта система заземления разработана с учетом строгих требований к инженерным сетям. Например, это сделает вашу солнечную установку столь же надежно защищенной от замыканий на землю, как и традиционные трехфазные системы переменного тока с заземлением.

Резисторы и реакторы заземления нейтрали APT имеют «низкоимпедансное заземление». Они снизят нагрузку и количество повреждений оборудования вашей энергосистемы. Они делают это, контролируя величину токов замыкания на землю. При использовании в нейтрали генератора эти устройства также будут ограничивать величину доступного тока замыкания линии на нейтраль генератора ниже проектных пределов. Эти пределы установлены стандартом проектирования генераторов NEMA MG1.

Кроме того, резисторы заземления нейтрали и реакторы APT снижают амплитуду гармонических токов. Они также помогут распределительному устройству определить наличие тока в нейтрали/земле. Помощь NGR рассеивает этот ток.

В дополнение к серии LZR имеется опция LZR-P. Он соответствует жестким требованиям к срокам выполнения заказов и другим спецификациям, характерным для конкретного объекта. Пожалуйста, свяжитесь с инженером по приложениям APT для получения дополнительной информации.

Система заземления высокого сопротивления (HRG) APT серии HZR соответствующего размера обеспечивает повышенную непрерывность обслуживания. Это связано с возможностью работы энергосистемы в условиях замыкания на землю. Предусмотрена сигнализация замыкания на землю, чтобы предупредить обслуживающий персонал о помощи в выявлении и устранении неисправности замыкания на землю. Он также рассматривает упорядоченное отключение, необходимое для устранения неисправности.

Серия HZR устраняет опасность вспышки дуги, связанную с замыканием на землю. Кроме того, он обнаруживает замыкания на землю в ранее незаземленных энергосистемах. Серия HZR предлагает комбинацию сопротивления трансформатора для согласования номинальных характеристик. Его размер позволяет ввести величину тока короткого замыкания без последовательного сопротивления. Это превышает величину емкостного тока замыкания на землю.

Реакторы заземления нейтрали ZGR серии ZGR с «импедансным заземлением» уменьшат нагрузку и количество повреждений оборудования вашей энергосистемы. Они делают это, контролируя величину токов замыкания на землю. При использовании в нейтрали генератора эти устройства также будут ограничивать количество доступного генератора. Кроме того, эти системы заземления среднего напряжения уменьшат величину гармонических токов. Они имеют датчик нейтрального положения и контроль для полевого соединения с реле аварийной сигнализации замыкания на землю. Они включают в себя вторичные выводы, подключенные к клеммным колодкам.
