Как подключить асинхронный двигатель

Содержание

1. Подключение звездой
2. Подключение треугольником
3. Подключение методом «звезда-треугольник»
4. Подключение многоскоростных моторов
5. Нахождение начал и концов обмоток
6. Поиск парных клемм
7. Пометка начал обмоток и их концов

С момента изобретения асинхронного двигателя появились различные вариации его исполнения. Но способы подключения остались прежними. Наиболее популярны две схемы: звезда и треугольник. Рассмотрим преимущества и недостатки каждой из них. Выясним, какой метод подключения оптимален.

Подключение звездой

При соединении обмоток статора асинхронного двигателя по схеме «звезда их концы объединяют в одной точке. При питании от трехфазной электролинии вольтаж подается на их начала.

Способ подходит для подключения трехфазных двигателей к трехфазной линии по большему напряжению. Например:

• Двигатель 380 к сети 380 Вольт;
• Двигатель 220В к сети под напряжением 220 единиц;
• Двигатель 127 220В к сети 220 Вольт;
• Двигатель 220 380 к сети 380 Вольт.

Преимущество метода заключается в плавном запуске мотора и его мягкой работе. Это благоприятно сказывается на его эксплуатационном сроке. Но в этом кроется недостаток: схема «звезда» несет потери по мощности в полтора раза по сравнению с подключением способом «треугольник».

Остается вопрос: можно ли, и если да, то, как подключить асинхронный двигатель на 220 или 127 Вольт (низшие значения вольтажа из двух номинальных) звездой? Да, можно. Но это будет невыгодно из-за высокой потери мощности, которая прямо пропорциональна подающемуся напряжению и зависит от способа включения. Поэтому потери мощности по специфике соединения будут сочетаться с потерями по вольтажу (вместо 380 Вольт будет 220В).

Подключение треугольником

Схема «треугольник» отличается от предыдущей тем, что обмотки соединяются последовательно. Тогда конец первой обмотки соединяется с началом второй, конец которой – с началом третьей, вывод которой – с началом первой.

Преимущество способа заключается в том, что он обеспечивает достижение максимальной мощности. Но при запуске двигателя образуются высокие пусковые токи, которые могут привести к уничтожению изоляции. Поэтому не рекомендуется подавать высокое напряжение.

Треугольное соединение используется для подключения однофазного двигателя к однофазной сети 127 или 220 Вольт. Она же применяется для трехфазных электродвигателей с двумя номинальными напряжениями при включении в однофазную сеть (только на меньшее значение):

• Мотор 220 380 к сети с напряжением 220 Вольт;
• Мотор 127 220В к сети с вольтажом 127 единиц.

Внимание! Существуют трехфазные электросети: 600, 380, 220 и 127 Вольт. Но к бытовым из них относят только с напряжением в 380. А 220 в быту относится к однофазным линиям. Поэтому наибольшее распространение получили моторы 220/380В, которые можно подключить как в городе, так и в частном доме.

С технической точки зрения для высокого значения номинального напряжения схема «треугольник» тоже подходит. Но ввиду высоких пусковых токов это нецелесообразно и очень опасно: изоляция сгорит от тепла, выделяемого обмоткой.

Подключение методом «звезда-треугольник»

Для продолжительной эксплуатации электродвигателя важен мягкий запуск, а для высокой производительности – большая мощность. Для того чтобы сочетать преимущества описанных выше способов соединения обмоток, была разработана новая схема: треугольник-звезда. Она подходит для высокомощных моторов от 5 кВт.

Для подключения электродвигателя таким способом понадобится реле времени. Технически управление выглядит следующим образом:

1. Через реле времени К1 и контакт К2 на участке электроцепи контактора, обозначаемого К3, подается оперативное напряжение;
2. Контактор К3 замыкается, но размыкается контакт К3 на части электроцепи контактора, условно обозначаемого К2 для блокировки ошибочного включения. Одновременно в электроцепи контактора К1, совмещенного с клеммами временного реле, включается контакт К3;
3. При подключении контактора К1 замыкается контакт К1, расположенный на участке электроцепи с его катушкой. Тут же срабатывает реле времени, которое разъединяет контакт К1 на участке цепи с катушкой контактора К3, но соединяет его с катушкой контактора, обозначаемого на схеме К2;
4. Контактор К3 выключается, а контакт К3, расположенный на части цепи, где находится катушка второго контактора К2, замыкается;
5. Включается контактор К2, но контакт К2 на участке третьего контактора К3 размыкается в целях блокировки ошибочного включения.

Описание принципа питания:

1. После включения третьего контактора замыкается третий контакт. При этом на блоке расключения начал обмоток (БРНО) замыкаются концы обмоток по схеме «звезда»: U2, V2 и W2;
2. После включения первого контактора замыкается первый контакт. При этом питание подается на концы обмоток: U1, V1 и W1;
3. После срабатывания временного реле происходит переключение на соединение треугольником;
4. Контактор третий отключается, но включается второй с замыканием второго контакта;
5. Питание теперь подается на концы обмоток, расположенных на БРНО (U2, V2 и W2).

Описать можно простыми словами: включение в работу электродвигателя сначала происходит посредством соединения обмоточных выводов в звезду. Этим обеспечивается мягкий и плавный запуск без перегревания. Когда мотор наберет обороты, автоматические происходит переключение на треугольное соединение. Момент переведения сопровождается незначительным снижением скорости вращения. Однако она быстро восстанавливается.

Подключение многоскоростных моторов

Если работа асинхронного электродвигателя может иметь несколько режимов, отличающихся по скорости вращения ротора, то говорят, что он многоскоростной. Различают двухскоростной, трехскоростной и четырехскоростной вариант исполнения. Схемы их подключения сложные, но основываются на уже рассмотренных нами способах соединения: «звезда» и «треугольник».

Двухскоростной мотор может подключаться тремя способами:

1. Треугольник/двойная звезда (на рисунках обозначен буквой «а»). Подходит для подключения электродвигателя, низшая частота вращения которого вдвое меньше высшей частоты (отношение 1 к 2). Схема «треугольник» активна при низких оборотах, а «двойная звезда» — при высоких;
2. Треугольник/сдвоенная звезда с прибавочной обмоткой (на рисунках буква «б»). Схема хороша для двигателей со следующими отношениями частот: 2 к 3 и 3 к 4;
3. Тройная звезда/тройная звезда без дополнительной обмотки (на рисунке буква «в»). Схема подходит в тех же случаях, что и треугольник/двойная звезда с использованием дополнительной обмотки.

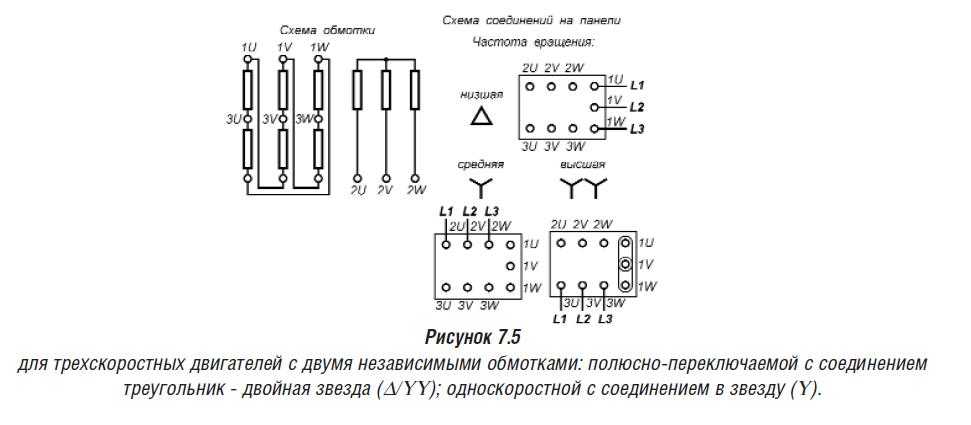

Подключение трехскоростного асинхронного двигателя отличается лишь тем, что у такого мотора не одна, а две обмотки, которые не зависят друг от друга. Первая подключается так же, как двухскоростной мотор с одной обмоткой по схеме «а». Вторая соединяется звездой. Всего выводов – 9.

У четырехскоростного мотора тоже две независимые друг от друга обмотки. Но в отличие от трехскоростного двигателя подключение каждой обмотки производится по схеме треугольник/сдвоенная звезда.

Нахождение начал и концов обмоток

Для асинхронных электродвигателей, работающих на одной скорости, характерно наличие шести контактов для трех обмоток (по одному контакту на начало и конец для каждой из них). Если на моторе указано их предназначение, то можно сразу приступать к подсоединению. Но иногда следы меток стираются, или их нет совсем. Тогда перед подключением необходимо определить пары выводов, а также места, где намотка начинается, а где заканчивается.

Поиск парных клемм

Сначала нужно определить выводы, принадлежащие только одной обмотке. Всего получится три пары. Для этого используйте лампу и соединительные провода:

1. Ко второму зажиму в сети подсоедините один из выводов. Свободных останется 5;
2. Включите лампу в сеть через третий зажим;
3. Второй конец провода соедините с одной из клемм статора;
4. Если свечения нет, то разъедините их и подключите к другому выводу;
5. Меняйте соединение лампы со свободными контактами до тех пор, пока не будет замечено накала в лампочке. Как только появился свет, подключенные к сети контакты статора пометьте. Это пара одной из намоток;
6. Точно так же определите две оставшиеся пары;
7. Пометьте каждую пару так, чтобы в последующем не приходилось вновь их искать.

Внимание! Во время работы следите, чтобы оголенные выводы намоток не касались друг друга. Иначе пары могут быть определены ошибочно.

Пометка начал обмоток и их концов

Есть два метода:

• Трансформационный;
• Подбор фаз.

Внимание! Для краткости: Н – начало, К – конец.

Описание метода трансформации:

1. В одну пару включите лампу, а две оставшиеся соедините между собой последовательно, после чего подайте напряжение;
2. Если свечения нет (рисунок б), то намотки были соединены К-Н-Н-К или Н-К-К-Н. Тогда нужно одну из намоток перевернуть, поменяв местами зажимы;
3. Если появилось свечение (рисунок а), то на месте соединения двух пар можно смело пометить один из выводов концом, а другой – началом;
4. Чтобы определить Н и К для обмотки, в которую включена лампа, нужно переставить ее на одну из намоток с уже определенными концами (рисунок в).

Описание способа поиска Н и К подбором фаз:

1. Наугад попробуйте соединить двигатель звездой;
2. Включите в сеть и следите за его работой. Если он гудит, то контакты одной из намоток поменяйте местами;
3. Если мотор все равно гудит при работе, то верните контакты на место, но соедините с центром звезды противоположный вывод другой намотки;
4. Если гудение пропало, то все выводы в центре – концы, а их противоположные стороны – начала. Если еще гудит, то поменяйте местами соединения третьей намотки.

Внимание! Метод подбора фаз подходит только для маломощных моторов до 5 кВт.

Однофазный мотор можно подключить только к однофазной линии. Трехфазный двигатель подходит как для однофазной, так и для трехфазной линии. Причем для однофазного подключения в сеть 127 или 220 Вольт выгодна схема «треугольник», а для линий 220 и 380 Вольт с тремя фазами – «звезда». В зависимости от технических характеристик мотора подключение может выполняться путем комбинаций этих методов.





Мастеровым от мастерового.: Определение типа асинхронного двигателя

Прежде чем подключить асинхронный двигатель к сети,
необходимо определить, какой тип двигателя находится перед нами. Так как каждый
из них требует разного подключения.

Среди распространенных двигателей можно выделить три
основные группы. Это трёхфазные – они наиболее распространены. Затем идут
однофазные, с конденсаторной обмоткой, или просто конденсаторные. И наименее
распространены – однофазные с пусковой обмоткой, или как их ещё называют – с
бифилярной обмоткой. Касаться двухскоростных и других редких модификаций я в
данной статье не буду.

Так как шильдики на двигателях могут быть повреждены, или
вовсе отсутствовать. А иногда двигатель может быть перемотан с пересчётом на
другой тип, то ориентироваться на табличку можно только при условии, что
двигатель новый. В других случаях, лучше определить тип двигателя
самостоятельно.

Для того, чтоб определить тип двигателя, нам понадобится
омметр способный замерять  от единиц сопротивления
и выше.

Открываем борно двигателя и убираем все перемычки между
проводами, а также,  разъединяем все
соединения.

   Замеряя сопротивление между
проводами, находим «прозванивающиеся» пары и записываем сопротивление между
ними.



Трёхфазный двигатель  имеет
три одинаковых обмотки. Поэтому он будет иметь три пары проводов с одинаковым
сопротивлением или три провода, сопротивление между которыми будет одинаково в
любой последовательности. Различия между этими вариантами в том, что двигатель
с тремя выводами уже соединён звездой и мы не сможем соединить его
треугольником без разборки и выведения дополнительных проводов.  Если же в двигателе шесть выводов, то мы
сможем применить любую схему подключения.

Однофазные двигатели обычно имеют две разные обмотки (в
редких случаях две обмотки одинаковы). Поэтому будут иметь  две пары проводов с разным сопротивлением.
Либо три провода с разным сопротивлением между ними. Причём, два меньших
сопротивления в сумме будут равны большему. Разница между двигателями с тремя и
четырьмя проводами в том, что двигатель с тремя проводами мы сможем «запустить»
только в одну сторону, а с четырьмя, и по часовой стрелке, и против.

Если сопротивление обмоток отличается не больше чем в 2
раза, то это двигатель, скорее всего, конденсаторный. Если больше чем в 2 раза,
то с пусковой обмоткой.  Более точно
можно определить опытным путём.

P.S.  При «прозвонке» проводов, нужно учитывать, что
из двигателя могут выходить дополнительные провода от термодатчиков, «корпус»
двигателя, центробежные выключатели и др.

Николай Москаленко   Сделал дополнение к статье, за что ему большое спасибо.

 По принципам устройства однофазные асинхронные двигатели разделяются на следующие основные типы:
1) двигатели с пусковой обмоткой
2) двигатели с встроенным сопротивлением (бифилярная обмотка)
3) конденсаторные двигатели
4) двигатели с короткозамкнутым витком на полюсе
Яркий представитель первого типа находится справа (АД-180). Пусковая обмотка занимает 1/3 пазов статора, имеет малое кол-во витков и, следовательно, малое индуктивное сопротивление.
К второму типу относятся двигатели АОЛБ -32-2, с бифилярной обмоткой (например, мотается катушка из 75 витков из которых 25 разворачиваются на 180 градусов) — охватывает диапазон от 18 до 600 Вт.
К третьему типу двигателе надо отнести двигатели АОЛГ и АОЛД — конденсаторные и с пусковым конденсатором. они были заменены новой серией АВ (трехфазный) или АВЕ (однофазный, второй справа).

Схемы подключения

Доступны другие схемы подключения: Подключение аксессуаров

Схема подключения	Описание
3226	381200, 416279	Две скорости, одна обмотка, VT или CT M/S, одно напряжение
3233		Две скорости, одна обмотка, ТЭЦ M/S, одно напряжение
3251	344139, 416282	Две скорости, две обмотки, VT/CT/CHP M/S, одно напряжение
11658	344137, 416280	Пуск по схеме «звезда», соединение по схеме «треугольник», одно напряжение
108323		Одна фаза, двойное напряжение, 6 выводов, вращение против часовой стрелки
108324		Одна фаза, одно напряжение, 4 провода, вращение против часовой стрелки
109144	158802, 344136	Соединение звездой, двойное напряжение
109145	158803, 344122	Соединение треугольником, двойное напряжение
130274	381679	Соединение звездой, двойное напряжение, PWS на низком напряжении
137033	344138	Соединение «звезда-треугольник» с пуском по схеме «звезда», двойное напряжение
159833	344133	Соединение треугольником, двойное напряжение, PWS на низком напряжении
165975	377836, 416281, 896428	Соединение звездой или треугольником, одно напряжение, PWS
195759	96441	6-проводное соединение, соединение по схеме «звезда» или «треугольник», полная обмотка с одним напряжением — пуск от линии
356693		Одна фаза, одно напряжение, 4 провода, вращение против часовой стрелки
387151		7 выводов, две скорости, две обмотки, ТН/ТТ/ТЭЦ, одно напряжение
388299		Соединение звездой с нейтралью, одно напряжение
390880		Соединение звездой, двойное напряжение, с термозащитой
414729		6 выводов, соединение звездой, одно напряжение, полная обмотка — пуск от линии
434839		Одиночное напряжение по схеме «звезда» или «треугольник» с одним трансформатором тока
438252	438264	6 выводов, соотношение 1,73:1, двойное напряжение или пуск по схеме «звезда» — работа по схеме «треугольник» при низком напряжении
453698		Одна фаза, одно напряжение, 4 провода, асинхронный генератор
463452		2 скорости, 2 обмотки, одно напряжение, соединение звездой, с трансформаторами тока, грозовыми разрядниками и конденсаторами перенапряжения; Обмотка низкой скорости
466703		12 проводов, пуск по схеме «звезда» — соединение по схеме «треугольник» или одиночное напряжение PWS, собранные в распределительной коробке
488075		Пуск по схеме звезда-треугольник или соединение PWS, 12 выводов, двойное напряжение
488076		Пуск по схеме звезда-треугольник или соединение PWS, 2 полюса, 12 проводов, одно напряжение
499495 (Дельта)	912113	Соединение треугольником, одно напряжение
499495 (звезда)	912113	Соединение звездой, одно напряжение
587-13816	423622, 978576	Соединение треугольником, трансформаторы тока
587-18753	423555, 958798	Соединение звездой, трансформаторы тока
779106		Две скорости, две обмотки, CT/VT/CHP M/S, YD на обеих скоростях, одно напряжение
845929		Соединение звездой, трансформаторы тока, LA, SC, одно напряжение
872326		Две скорости, одна обмотка, YD на высокой скорости, одно напряжение
897847		Соединение блока питания
1		Одна фаза, одно напряжение, 3 провода, вращение по часовой или против часовой стрелки
	3		Одна фаза, 115/230 В, 7 проводов, с тепловой защитой, вращение по часовой стрелке
906066		Соединение звездой, двойное напряжение, с термозащитой
908000		12-проводной, двойной, напряжение Y-D ИЛИ 6-проводной, одновольтный, Y-D
912540		Одна фаза, двойное напряжение, 11 проводов, термозащита, вращение по часовой стрелке
912541	356692	Одна фаза, одно напряжение, 5 выводов, термозащита, вращение по часовой стрелке
912577	108323	Одна фаза, двойное напряжение, 6 выводов, вращение по часовой стрелке
915402		Две скорости, две обмотки, одно напряжение, PWS на обеих обмотках или полная обмотка — запуск через линию
916220		Соединение треугольником, одно напряжение, с 4 трансформаторами тока, LA и SC
924243		Соединение звездой, двойное напряжение, PWS на обоих напряжениях
957238		Пуск по схеме «звезда», «треугольник» или соединение PWS, 12 проводов, одно напряжение
965105		Дельта Соединение, 9Свинец, ТН, 2 скорости, 1 обмотка, одно напряжение
987241		Соединение треугольником, одно напряжение, с трансформаторами тока, LA и SC
991905		Соединение трехскоростного двигателя
2010950		Одно напряжение, соединение звездой, с защитой трансформатора частичного тока
2010964		Одно напряжение, соединение звездой, с частичной защитой трансформатора тока, грозовыми разрядниками и конденсаторами перенапряжения
Вентилятор		Схемы подключения одно- и трехфазного вентилятора, * с термозащитой

Соединения выводов двигателя — базовое управление двигателем

Диаграммы

В трехфазных двигателях используются витки проволоки для создания магнитных полей и вращения.

Стандартные трехфазные двигатели используют шесть отдельных катушек, по две на каждую фазу. Внутренняя конструкция и соединение этих катушек внутри двигателя определяется при его изготовлении. Существует два класса трехфазных двигателей: звезда и треугольник.

Конфигурация «звезда» и «треугольник»

Трехфазные двигатели также рассчитаны на работу при двух разных напряжениях, поэтому катушки могут быть подключены как в высоковольтной, так и в низковольтной конфигурации.

В высоковольтной конфигурации две катушки каждой фазы соединены друг с другом таким образом, что более высокое значение напряжения питания распределяется поровну между ними, и через каждую обмотку проходит номинальный ток.

В низковольтной конфигурации две катушки каждой фазы соединены друг с другом таким образом, что более низкое значение напряжения питания распределяется поровну между катушками, и через каждую обмотку проходит номинальный ток.

Обратите внимание, что низковольтное соединение обязательно должно потреблять от источника в два раза больше тока, чем высоковольтное соединение. На паспортных табличках большинства двигателей указаны два значения напряжения и тока. Важно определить размеры и их размеры на основе ожидаемого значения тока, который должен потреблять двигатель при напряжении, при котором он используется.

Каждая из шести отдельных катушек имеет два питающих провода, всего двенадцать проводов. В конфигурациях «звезда» и «треугольник» три из этих проводов подключены внутри, поэтому из двигателя для подключения выводятся только девять проводов. Эти отведения пронумерованы от 1 до 9, и как в звезде, так и в треугольнике следуют стандартному соглашению о нумерации: начиная с верхней части схемы с провода номер 1, рисуйте нисходящую внутрь спираль от каждой точки соединения, восходя к следующему номеру на каждом шаге. .

В зависимости от внутренней конструкции двигателя эти провода могут быть подключены одним из четырех способов: Высоко- или низковольтная звезда, или высоко- или низковольтная треугольник

Иногда возникает необходимость протестировать или подтвердить конфигурацию двигателя перед окончательным подключением. Если двигатель с обмоткой звездой подключен как двигатель с обмоткой треугольником или наоборот, двигатель не будет работать должным образом.

Рассмотрим следующую ситуацию: у вас есть девять выводов, идущих от двигателя, но нет указаний на то, что он смотан звездой или треугольником. Используя для простой проверки непрерывности, вы можете определить тип конструкции двигателя.

При соединении по схеме «звезда» каждый из проводов 1, 2 и 3 должен иметь непрерывность только с одним другим проводом (4, 5 и 6 соответственно). Три провода без непрерывности к проводам 1, 2 и 3 должны иметь непрерывность друг с другом.

Соединения двигателя звездой

Если это треугольник, каждый из проводов 1, 2 и 3 должен иметь непрерывность с двумя другими проводами:

• T1 имеет непрерывность с T4 и T9
• T2 имеет непрерывность с T5 и T7
• T3 имеет непрерывность с T6 и T8

Соединения двигателя треугольником

Важно отметить, что эти точки представляют собой внутреннее соединение катушек двигателя, а не то, как они должны быть подключены к напряжению.

Низковольтная звезда

В этой конфигурации каждая фаза подведена к двум катушкам, соединенным параллельно друг с другом. Клеммы 4, 5 и 6 соединены вместе для получения второго нейтрального соединения.

Низковольтное соединение звездой

L1	Л2	Л3	Свяжите вместе
1,7	2,8	3,9	4,5,6

Высоковольтная звезда

В этой конфигурации каждая фаза подведена к двум катушкам, соединенным последовательно друг с другом.

Высоковольтное соединение двигателя звездой.

L1	Л2	Л3	Свяжите вместе
1	2	3	4,7 – 5,8 – 6,9

Низковольтный треугольник

В этой конфигурации каждая фаза подводится к центральному соединению двух катушек и к концевым соединениям каждой из двух других групп катушек.
