Двухклавишные проходные переключатели схема подключения: Cхема подключения двухклавишного проходного выключателя (переключателя)

Содержание

Схема подключения проходного выключателя | КилоВатт

На Вашу эл. почту выслан электронный чек

Для получения заказа необходимо предъявить электронный чек на экране смартфона или в распечатанном виде

Схема подключения проходного выключателя | КилоВатт

Подключение проходного выключателя: схема для управления из двух точек

Это довольно простая схема, которая не должна вызывать излишних вопросов. Отличается она от схемы подсоединения обычного выключателя двумя нюансами.

  1. Конструкцией самого выключателя. У него нет нейтрального положения «Выкл.» – он направляет электрический ток либо на одну свою клемму, либо на другую. Перенаправляя электрический ток, он замыкает или размыкает одну из возможных схем работы этой системы, и отключение осветительного прибора осуществляется в том случае, когда два проходных выключателя находятся в разных положениях.

  2. Количеством проводов, участвующих в установке проходного выключателя. Если в схеме подключения обычного одинарного выключателя задействовано всего два провода, которые представляют собой разорванную фазу, то в случае с проходным выключателем к каждому из них подводится три провода, два из которых, по сути, являются перемычками между двумя маршевыми выключателями. Третий для одного из них является подачей фазы, а для другого – выходом фазы, идущей на светильник.

Как подключить проходной выключатель схема

В отличие от принципиальной схемы, не вызывающей вопросов, на практике дела обстоят немного сложнее. Большинство людей вводит в заблуждение наличие дополнительного элемента в этой схеме – коммутационной коробки. Если монтировать электропроводку по всем правилам, то от нее никак не избавиться. Существует достаточно простой способ понять принцип коммутации – представленную наглядно схему подключения проходного выключателя нужно разорвать на две части (ровно пополам каждый проводок) и скрутить ее заново, используя изоленту. Здесь все дело в вашем воображении – если сможете разорвать правильно, то получится собрать такую проводку вне зависимости от местоположения ее элементов.

Подключение проходного выключателя схема

Схема управления светом из трех мест: подключение трех проходных выключателей

Схема управления освещением из трех разных мест ненамного отличается от предыдущего варианта решения вопроса, как подключить проходной выключатель? Разница между ними заключается в наличии третьего устройства, отличного по конструкции от типичных маршевых выключателей. Это устройство именуется «перекрестный выключатель» и позволяет использовать для управления светом сразу три схемы. Он может служить транзитным устройством, не влияя на работу двух других маршевых выключателей и одновременно самостоятельно замыкать и размыкать цепь освещения вне зависимости от двух остальных выключателей.

В отличие от проходного выключателя, этот прибор имеет не три, а пять клемм подключения – две из них используются для подсоединения с первым проходным выключателем, две другие со вторым маршевым устройством соответственно, ну а пятая является транзитной. Именно благодаря ей возможно управление светильником из трех мест – как правило, она просто соединяется перемычкой с третьей клеммой устройства.

Установка проходного выключателя схема

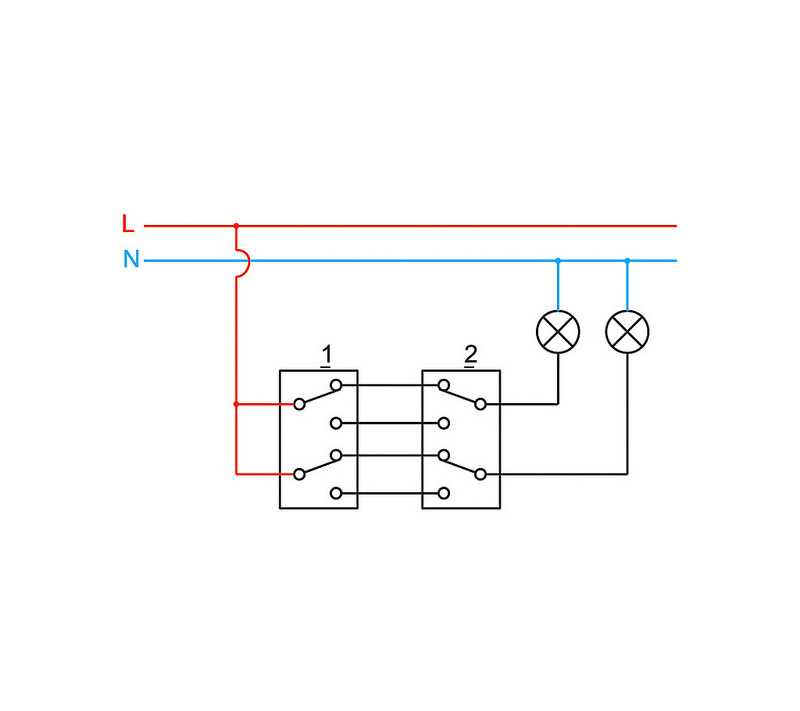

Двухклавишный проходной выключатель: управление двумя группами светильников из нескольких мест

Прежде чем приступать к решению вопроса подсоединения двухклавишного проходного выключателя, для начала необходимо разобраться с его конструкцией. По сути, это два одинарных проходных выключателя, установленных в один корпус. Осознав этот нюанс, вы без труда сможете разобраться с его подсоединением. Выполняется оно аналогичным способом, как и монтаж обычного одноклавишного проходного выключателя за исключением двух моментов.

  1. На первый выключатель, а вернее на две его одинаковые части, подача электроэнергии осуществляется одним проводом (между собой две клеммы разных его частей просто соединяются перемычкой). На втором выключателе, с которого осуществляется подключение осветительного прибора, каждая из выходных фаз питает свой осветительный прибор.

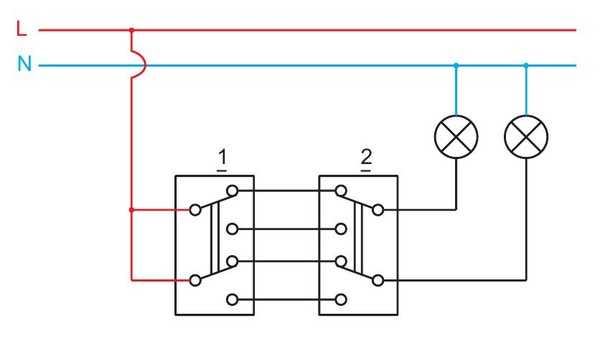

    Подключение двухклавишного проходного выключателя


  2. Количество проводов. Если в случае с одинарным проходным выключателем прокладывается три провода к каждому из устройств, то в случае с двухклавишным его аналогом понадобится протянуть пять жил к первому и шесть ко второму. Такая разница обусловлена наличием одной общей входящей фазы на первом выключателе и двух выходящих на разные осветительные приборы на втором.

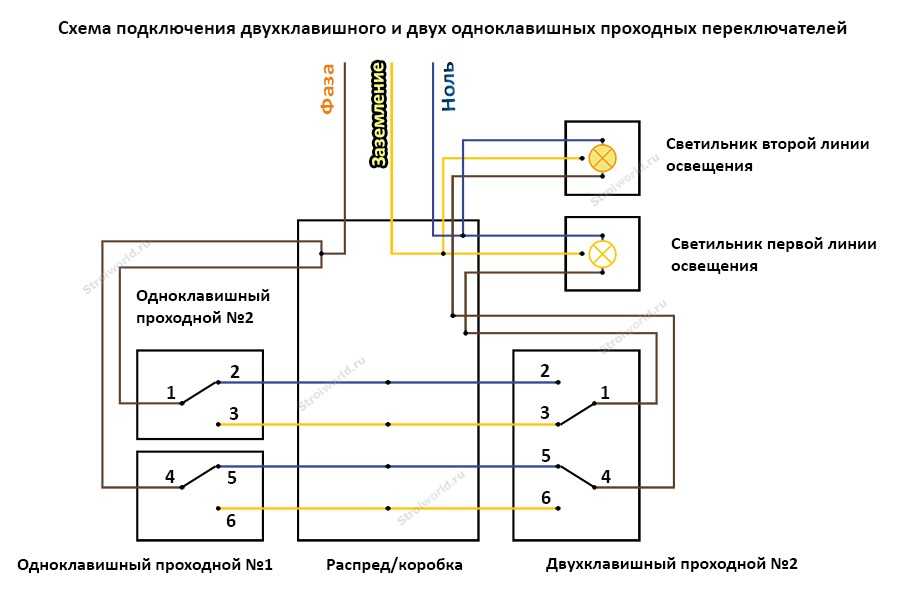

    Схема подключения двухклавишного проходного выключателя

Подводя итоги всему вышенаписанному, можно прийти к выводу, что оперируя проходными и перекрестными выключателями с разным количеством клавиш, можно строить достаточно сложные схемы, позволяющие управлять освещением из необходимого количества мест – по большому счету, их может быть много. Другое дело – целесообразность таких схем. Как правило, в быту все ограничивается максимум тремя местами управления. Редко, но все-таки возникает необходимость включать и выключать свет из четырех и даже пяти мест. Но суть не в этом – дело в том, что освоив простой одноклавишный проходной выключатель и принцип его монтажа, вы с легкостью сможете оперировать этими устройствами и создавать любые удобные для вас схемы.

Автор статьи Александр Куликов

Схема подключения проходного выключателя с 2х мест на 2 лампы (видео, фото)

Схема подключения проходного выключателя с 2х мест и ее конструкции значительно расширяют возможности управления осветительными системами. В спортивных, концертных залах, на стадионах, длинных коридорах и туннелях можно одним из двух мест управлять освещением. Расположенные на разных сторонах объекта выключатели избавляют от необходимости переходов к единственной точке управления.

С одним выключателем может сложиться ситуация, когда придется проходить к выходу в темноте по длительному маршруту, с многочисленными препятствиями рискуя свернуть себе шею. При подключении проходных выключателей, достаточно подойти к ближайшему выключателю от выхода и погасить свет во всем помещении.

1
Конструкции и принцип работы проходных выключателей

2
Схемотехника основных видов проходных выключателей

3
Управления освещением с 2х мест, схема с применением одноклавишных выключателей

4
Схема управления двухклавишными выключателями двумя группами осветительных приборов

5
Пример практического применения схемы с двумя одноклавишными выключателями в быту, особенности и последовательность монтажа

Конструкции и принцип работы проходных выключателей

Внешний вид переходного выключателя не имеет особых признаков отличия от обычных корпусов. Принципиальные изменения изделия скрыты внутри, разница в контактной схеме. Задача простого выключателя замкнуть или разомкнуть цепь в одной точке, проходной выключатель при изменении положения клавиши размыкает одну цепь и сразу подключает другую. Происходит перекидывание контактов на другое направление цепи, поэтому правильнее было бы назвать не выключатель, а переключатель. Но так уже сложилась терминология, что перемена термина внесет лишние непонимания, между специалистами и тем более с непрофессионалами.

Контакты, перекидываясь на другую группу, подключают к цепи клеммы второго проходного выключателя, работающего в паре. По одному в схеме проходные выключатели не работают. Конечно, их можно подключить как одноклавишный выключатель, но тогда теряется смысл его общей контактной схемы.

Схемотехника основных видов проходных выключателей

Наиболее часто используемые проходные выключатели, это одноклавишный, двух клавишный и трехклавишный. Все они построены на одном принципе перекидывания контактов. На одноклавишном варианте три контакта, один общий  перекидывается на один из двух, в зависимости от положения клавиши. Остальные модели включают в свой корпус схемы одноклавишного варианта.  Двухклавишный проходной выключатель в своем корпусе имеет две таких схемы, трехклавишный имеет три схемы, все просто. Изменяются только габариты корпуса, количество клавиш и контактов:

  • одноклавишный, три контакта, входной и два выходных,
  • двух клавишный переключатель, шесть контактов, два входных и 4-выхода,
  • трехклавишный корпус имеет 3 – входа и 6 – выходов.

Управления освещением с 2х мест, схема с применением одноклавишных выключателей

Одной группой электроосветительных ламп можно управлять с разных мест, используя схему с одноклавишными, выключателями. Это часто применяемая схема, на примере которой легко понимается принцип работы.

С линии питания 220В фаза напрямую приходит на вход (подвижный) контакт одного из двух переключателей. Выходные контакты двух переключателей соединяют между собой. Входной контакт второго подключается на клемму осветительного прибора. Рабочий 0 подключите на  другой контакт светильника.

Рассмотрим особенности расключения в распределительной коробке, при монтаже этой схемы. Используется кабель с тремя изолированными проводами:

  • красная изоляция – фазный провод,
  • синяя изоляция – нейтральный провод,
  • желто-зеленая изоляция – заземляющий провод.

В распределительную коробку заводится четыре кабеля:

  • один от распределительного щита, кабель питания с одной фазой 220 В,
  • два кабеля от каждого проходного переключателя,
  • один от группы осветительных приборов.

Требования по цвету выполнимы только для кабелей питания осветительных приборов. При подключении проводов, идущих от проходных переключателей в коробку выполнимо только одно условие. На входной контакт проходных выключателей выводят красный провод фазы.

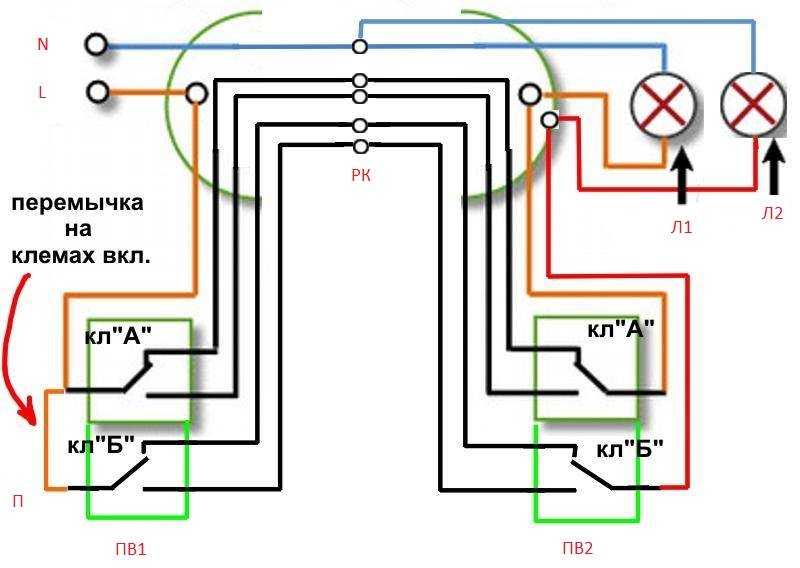

Схема управления двухклавишными выключателями двумя группами осветительных приборов

Используя двойной проходной выключатель в двух местах можно управлять разными группами света.

Пример практического применения схемы с двумя одноклавишными выключателями в быту, особенности и последовательность монтажа

В частных домовладениях технологию управления светом с двух разных мест уже давно используют. На маршрутах от калитки до дома, возможны участки с лестницей или другими препятствиями, где в темное время суток требуется подсветка. Удобно открыть калитку включить освещение дорожки, пройти к дому, подняться по лестнице и не возвращаясь выключить освещение во дворе. Как это делается на практике, монтаж начинается с разметки:

  • маршрутов прокладки кабелей,
  • мест установки проходных выключателей,
  • места установки распределительной коробки.

Один из рациональных вариантов, установить распределительную коробку и первый переходной выключатель в прихожей, рядом с распределительным щитом. Удобно будет проложить кабель питания и пользоваться, управлять освещением во дворе, не выходя из дома. Второй проходной выключатель логично будет, поставить на заборе с внутренней стороны двора возле калитки. При входе вы сразу сможете включить свет, войдя в прихожую дома выключить.

В качестве осветительных приборов можно использовать декоративные фонарные столбы, которые всегда есть в продаже в крупных магазинах электротоваров. В большинстве случаев 3-5 в зависимости от расстояния маршрута в частных домах бывает достаточно. Проводку желательно прокладывать по земле в траншее через пластиковые трубы диаметров 5-6 мм, на глубине 30-50 см независимо от климатических условий региона. Копать ниже глубины промерзания не имеет смысла, это не водопровод замерзать нечему. Главная цель спрятать электрическую проводку, защитить ее от механических повреждений и создать приятный глазу интерьер во дворе. Подключение ламп фонарных столбов делайте по параллельной схеме, в этом случае при неисправности одного светильника остальные будут работать.

В новом строящемся доме две штробы, коммуникационные отверстия можно предусмотреть и проложить заранее. В старых домах при ремонте в прихожей можно сделать скрытую проводку для проходных выключателей. Если нет необходимости делать ремонт в прихожей, проложите наружную проводку, используя кабель каналы, они аккуратно прокладываются, выглядят очень эстетично, расцветка пластика бывает любая.

Подобрать можно к любому интерьеру, даже под темные и светлые породы дерева. Кабель нужно использовать с медными проводами сечением от 0,75 до 1.5 мм. Провода в коробку заводите на 10 15 см, для расключения изоляцию снимайте на 3см, для скрутки и обеспечения надежного контакта достаточно.

Можно на две точки в конце и начале маршрута установить сенсорные датчики на движение к проходным выключателям это снимает проблему поиска в темноте выключателей. Такое подключение требует отдельной темы для рассмотрения. Подключайте по вышеописанной схеме, двор будет красивый и пользоваться удобно.

Добавление электрической розетки в середине цикла

Методы прямого подключения и разводки для промежуточного питания

По

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле — местный электрик №176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электроустановках. Он имеет степень младшего специалиста в области электроники и прошел четырехлетнее обучение. Он писал для The Spruce о проектах электропроводки и домашней установки более восьми лет.

Узнайте больше о The Spruce’s
Редакционный процесс

Обновлено 17.11.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено
Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp. , является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s
Наблюдательный совет

Факт проверен

Джессика Врубель

Факт проверен
Джессика Врубель

Джессика Врубель имеет опыт работы писателем и редактором, работая в различных изданиях, газетах и ​​публичных библиотеках, помогая со справочной информацией, исследованиями и специальными проектами. В дополнение к своему опыту журналистики, она более 15 лет занимается просветительской деятельностью на темы здоровья и хорошего самочувствия как в классе, так и за его пределами.

Узнайте больше о The Spruce’s
Редакционный процесс

Ель

В этой статье

  • Прямая подача против косички

  • Почему предпочтение отдается косичкам

  • Работа с двумя кабелями

  • Прежде чем начать

  • Прямая проводка

  • Косички

  • Когда звонить профессионалу

  • Часто задаваемые вопросы

Обзор проекта

Когда розетка попадает в середину цепи, а не в конец, в розетке обычно есть пять проводов, которые подключаются к розетке. Два провода — это горячие провода: один подает питание, а другой передает его к следующей розетке. Два провода нейтральные — один подводит нейтраль, а другой ведет к следующей розетке. Последний кабель представляет собой заземляющий провод, который на самом деле представляет собой два провода, скрученных вместе и обжатых, оставляя один провод (называемый косичкой) для подключения к розетке.

Если вы хотите добавить электрическую розетку в середине пробега — для простоты подключения ближайшего электроприбора или если вам нужно подключить больше устройств, чем у вас есть розетки — есть два основных варианта проводки: прямой ход или косичка. В зависимости от вашей ситуации, один метод может работать лучше, хотя обычно предпочтение отдается косичкам.

Прямая подача по сравнению с косой подачей

Прямой погон

При добавлении электрической розетки между двумя существующими розетками цепь может быть напрямую подключена через розетку. Используя этот метод, входные провода прикрепляются к одной паре винтовых клемм «горячая» и «нейтральная» на розетке, а выходные провода прикрепляются к другому набору винтов. В этой конфигурации цепь все время проходит через розетку, используя соединительные выступы на розетке, чтобы установить непрерывный путь цепи.

Косичка

Второй метод добавления электрической розетки в середине линии состоит в том, чтобы соединить розетку с проводами цепи с помощью косичек, которые позволяют цепи течь как к розетке, так и к любым розеткам «ниже по течению», не завися от розетки. соединительная вкладка.

Использование косичек не рекомендуется, если настенная коробка неглубокая и не может справиться с объемом дополнительных проволочных гаек и проводов с косичками. Если коробка слишком мала, вы можете либо установить настенную коробку большего размера, либо обойтись прямой проводкой через розетку.

Почему предпочтение отдается косичкам

Один из недостатков прямого подключения через розетку заключается в том, что если розетка в середине цепи выходит из строя, это влияет на устройства, расположенные ниже по потоку. Даже незакрепленный провод под одной из винтовых клемм может привести к потере питания в розетках нижестоящей цепи. Кроме того, любые незакрепленные провода в розетке с прямым подключением могут нагреваться и вызывать опасность возгорания, поскольку весь ток в цепи протекает по этому пути. Даже диагностика проблемы может быть сложной. Если все розетки обесточены, трудно определить, какая из них вызывает проблему.

При использовании косички эти недостатки устранены. Проблема или плохое соединение не повлияют на последующие розетки. Вы также можете удалить розетку в середине цепи, не затрагивая остальные.

Более двух кабелей в коробке

Иногда вы можете открыть коробку с розеткой и обнаружить, что есть три основных кабеля, каждый из которых содержит несколько проводов. В этом случае один кабель является линией (входящая мощность), а два других — нагрузочными кабелями (питающие устройства, расположенные ниже по потоку). Единственный подходящий способ подключить розетку в коробке с тремя кабелями — это использовать косички для соединения розеток. Никогда не подключайте более одного провода к одной винтовой клемме при добавлении электрической розетки к существующей линии. Также не рекомендуется подключать все три кабеля напрямую к розетке, используя как винтовые, так и вставные клеммы на задней панели устройства.

Прежде чем начать

Прежде чем начать, вы должны иметь общее представление о том, как работает розетка.

В стандартной 120-вольтовой розетке имеется три типа винтовых клемм: винты латунного цвета, к которым подключаются черные провода горячей цепи, винтовые клеммы серебристого цвета, к которым подключаются белые нейтральные провода, и зеленые винтовые клеммы, к которым подключаются оголенные медные (или зеленый) заземляющий провод.

Просто имейте в виду, что в старой проводке вы можете не увидеть знакомую черно-белую оболочку на проводах цепи — важно помнить, что латунные винты подходят для горячих проводов, а серебряные винты — для нейтральных проводов. Также возможно, что в некоторых конфигурациях горячий провод может быть обозначен красной изоляцией на оболочке провода.

Вам также необходимо знать, сколько розеток вы можете использовать в своей цепи.

Автоматический выключатель может выдерживать только около 80 процентов номинального тока. Итак, если у вас есть выключатель на 20 ампер, он действительно может выдержать только 16 ампер, прежде чем сработает. Тем не менее, вы должны подключить только 10 розеток к 20-амперной цепи, так как каждая розетка потребляет примерно 1,5 ампера. Это полезно знать, если вы хотите установить двойную розетку (или более одной) в середине прогона.

Предупреждение

Работа с электричеством всегда сопряжена с риском. Прежде чем приступить к этому проекту, вы должны убедиться, что вы выключили питание розетки, которую вы заменяете, в электрической коробке. Если вы не можете найти подходящий автоматический выключатель для выключения, вам придется отключить главный выключатель, который обесточит весь дом.

Оборудование/инструменты

  • Инструмент для зачистки проводов
  • Крестовая отвертка
  • Плоскогубцы с тонкими губками
  • Универсальный нож

Материалы

  • Сменная розетка
  • Электрический кабель НМ
  • Большие проволочные гайки

Смотреть сейчас: 2 способа подключения розетки в середине цепи

Прямая проводка через розетку

  1. Отключить питание

    Если вы знаете автоматический выключатель, который контролирует подачу питания к розетке, с которой вы будете работать, переведите его в положение «выключено». Если нет, выключите главный выключатель.

  2. Удаление старой емкости

    Снимите лицевую панель, принадлежащую розетке, с которой вы будете работать.

    Отвинтите два винта, удерживающих старую розетку в электрической коробке, и вытащите ее из коробки вперед. Используйте бесконтактный тестер напряжения, чтобы убедиться, что ни в одном из проводов, подключенных к розетке, отсутствует ток.

    Отсоедините все провода, прикрепленные к розетке, отвинтив разъемы и выбросив старую розетку.

  3. Подключить новую розетку

    Подсоедините один из черных проводов горячего контура к одной из латунных клемм на новой розетке, а другой черный провод подключите к другой латунной клемме (неважно, что куда идет). Точно так же каждый белый нейтральный провод подключается к серебряной нейтральной клемме. Это оставляет провод заземления, который является зеленым или голым медным, и подключается к зеленому винту на розетке.

    Прежде чем прикреплять провода, можно сделать J-образный крючок на кончике каждого провода с помощью острогубцев.

  4. Вставьте новую розетку

    Поместите новую розетку обратно в электрическую коробку, согнув провода, задвинув розетку на место и закрепив ее двумя винтами. Накройте лицевой панелью. Снова включите питание и проверьте правильность работы.

Ель

Предупреждение

Некоторые розетки также имеют отверстия в задней части корпуса розетки, используемые для обратной проводки. Используйте их только в том случае, если их можно зажать винтом. Разъем типа push-in ненадежен и должен использоваться только для слабонагруженных цепей. Профессионалы практически никогда не используют на устройствах разъемы push-in.

Проводка с косичками

  1. Отключите питание, удалите старую розетку и проверьте

    Выполните описанные выше действия, чтобы отключить питание от розетки, вытащите ее из электрической коробки и проверьте, не проходит ли через нее ток. Отсоедините все подключенные провода и выбросьте старую розетку.

  2. Обрежьте и зачистите кабель

    Отрежьте 12-дюймовый кабель NM, соответствующий кабелю, уже находящемуся в коробке. Используйте канцелярский нож, чтобы снять внешнюю оболочку с кабеля, обнажив три провода, которые он содержит (обычно один черный, один белый и один оголенный). Используйте инструмент для зачистки проводов, чтобы снять около 3/4 дюйма оболочки вокруг черного и белого проводов.

  3. Сделать косички

    Выровняйте два черных провода от электрической коробки с черным проводом от кабеля NM так, чтобы концы были ровными. Скрутите их вместе с проволочной гайкой. Сделайте то же самое для белых нейтральных проводов. Заземляющий провод не требует косички, так как его можно подключить непосредственно к новой розетке.

    Эта конфигурация оставит вас с обоими проводами из коробки и одним концом провода от нового кабеля NM, запаянным в проволочную гайку — как для черного, так и для белого провода. Также будет один белый и один черный провод, идущий от гайки.

  4. Соединить провода

    Как только ваши косички будут сделаны, вставьте их внутрь коробки. Затем обрежьте примерно 3/4 дюйма изоляции с концов белого и черного проводов. Используйте острогубцы, чтобы согнуть провода в крючки. Затем подсоедините черный провод к одному из латунных винтов, подсоедините белый провод к одному из серебряных винтов и подсоедините зеленый или оголенный провод заземления к зеленому винту.

  5. Замените розетку

    Вставьте только что подключенную розетку в коробку, согнув провода, задвинув розетку на место и закрепив ее двумя винтами. Поместите лицевую панель на розетку. Снова включите питание и проверьте правильность работы.

Ель

Когда следует обратиться к специалисту

Если вы предприняли шаги, описанные выше, и ваша розетка не работает, лучше всего отключить питание на главном электрическом щите и вызвать электрика. Проблема может быть более сложной, чем неисправная емкость, и лучше всего ее расследовать профессионалу.

Источники статьи

The Spruce использует только высококачественные источники, в том числе рецензируемые исследования, для подтверждения фактов в наших статьях. Прочтите наш редакционный процесс, чтобы узнать больше о том, как мы проверяем факты и делаем наш контент точным, надежным и заслуживающим доверия.

  1. Электробезопасность . Орегонский университет.

  2. Электрические (все уровни) соединители проводов . Расширение Пердью.

Как подключить два выключателя света


» Каталог домашней электропроводки
» Жилая электропроводка: руководство по домашней электропроводке
» Нужна помощь по электрике? Получите быстрый ответ! Спросите электрика

Проводка для двух выключателей света: как мне взять эти два провода и подключить два выключателя, чтобы иметь отдельное управление для двух выключателей.

Видео по электрике №1

Как подключить генератор к панели дома
Использование комплекта блокировки автоматического выключателя для резервного питания


ПРИМЕЧАНИЕ. Список всех моих полезных видео
будет отображаться в конце этого видео
Так что продолжайте смотреть, чтобы я мог помочь вам правильно подключить!
Загляните на мой канал YouTube и подпишитесь!


Узнайте больше о домашней электропроводке
с моим онлайн
Видеокурс:
Базовая электропроводка дома на примере

Проводка для двух выключателей света

[ad#block] Электрика Вопрос: Как взять эти два провода и подать два выключателя, чтобы иметь отдельное управление двумя выключателями?

  • Я добавляю наружное освещение в свой дом 1941 года.
  • Поставил двухбаночную коробку на два выключателя.
  • У меня есть два провода, ведущих к сборной коробке, один белый и один черный.
  • Как подключить эти два провода к двум переключателям, чтобы иметь раздельное управление для двух переключателей.
  • Когда я подключил его, как я думал, он будет работать, внешний свет загорался только тогда, когда я выключал внутренний свет. Могу ли я получить схему того, что я делаю неправильно, пожалуйста.

Этот вопрос по электропроводке поступил от: Криса, мастера на все руки из Ист-Гранд-Форкс, Миннесота
Дополнительные комментарии: Я очень высоко оцениваю ваш веб-сайт!

Ответ Дэйва:
Крис, спасибо за вопрос по электропроводке.

Как подключить выключатели света

Применение: Электрическая проводка для выключателей света.
Уровень квалификации: от среднего до продвинутого — лучше всего подходит для лицензированного электрика.
Необходимые инструменты: базовый футляр для электриков, ручные инструменты и тестер напряжения.
Расчетное время: зависит от личного опыта и умения работать с инструментами.
Меры предосторожности: Определите цепь освещения, выключите ее и пометьте примечанием, прежде чем работать с проводкой.

Подключение двух выключателей света


Схемы подключения выключателей света

Схемы электрических соединений
Схемы электрических соединений дома — важный инструмент для завершения ваших проектов. Схема электропроводки может быть простой, как схема, показывающая, как установить новый выключатель в вашем коридоре, или сложной, как полный электрический план вашего нового дома или проекта по благоустройству дома.

The Following will assist you with Wiring for Two Light Switches

Electrical Wiring

Wiring Diagrams Directory

Wiring Diagrams Directory
Wiring Diagram

Wiring Diagram
Home electrical wiring diagrams are важный инструмент для завершения ваших электрических проектов. Схема электропроводки может быть простой, как схема, показывающая, как установить новый выключатель в вашем коридоре, или сложной, как полный электрический план вашего нового дома или проекта по благоустройству дома.

Вам также может быть полезно:

Видео по электрике #2

Подключение розетки GFCI без провода заземления


ПРИМЕЧАНИЕ. Список всех моих полезных видео
будет отображаться в конце этого видео
Так что продолжайте смотреть, чтобы я мог помочь вам правильно подключить!
Загляните на мой канал YouTube и подпишитесь!


Узнайте больше о домашней электропроводке
с моим онлайн
Видеокурс:
Базовая электропроводка дома на примере

Руководство Дейва по домашней электропроводке:

» Вы можете избежать дорогостоящих ошибок! «

Вот как это сделать:
Правильно подключите с помощью моей Иллюстрированной книги по электромонтажу

Отлично подходит для любого проекта домашней электропроводки.



Perfect for Homeowners, Students,
Handyman, Handy Women, and Electricians
Includes:
Wiring GFCI Outlets
Wiring Home Electric Circuits
120 Volt and 240 Volt Outlet Circuits
Электропроводка Выключатели освещения
Электропроводка 3- и 4-проводной электрической плиты
Электропроводка 3- и 4-проводной сушилки Шнур и розетка для сушилки
Устранение неполадок и ремонт электропроводки
Методы модернизации электропроводки
Коды NEC для домашней электропроводки
. …и многое другое.

Будьте осторожны и соблюдайте меры безопасности — никогда не работайте с цепями под напряжением!
Проконсультируйтесь с местным строительным отделом о разрешениях и проверках для всех проектов электропроводки.

Советы по электрике, которые помогут вам правильно подключить

Самый безопасный способ проверки электрических устройств и идентификации электрических проводов!

Бесконтактный электрический тестер
Это инструмент для тестирования, который я носил в своей личной сумке для электрических инструментов в течение многих лет, и это первый тестовый инструмент, который я беру, чтобы помочь идентифицировать электрическую проводку. Это бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.style=»clear: left»>

Самый быстрый способ проверить неисправность электропроводки!

Тестер розеток
Это первый инструмент, который я использую для устранения неполадок с проводкой выходной цепи. Этот популярный тестер также используется большинством инспекторов для проверки питания и проверки полярности проводки.
Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока.
Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности.
Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена
Тестирует стандартные 3-проводные розетки
Внесен в список UL
Свет указывает на неправильную проводку
Очень удобный и простой в использовании.


Опубликовано

в

от

Метки:

Комментарии

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
