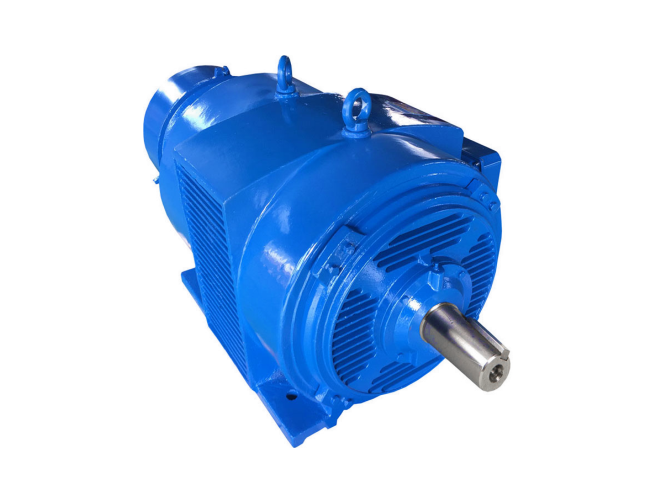

Асинхронные двигатели с фазным ротором

В закладки ↑

Основная классификация асинхронных двигателей осуществляется в зависимости от особенностей их пусковых свойств, которые определяются нюансами конструкции.

• Технические характеристики ↓
• Устройство ↓
• Принцип работы ↓
• Преимущества и недостатки ↓
• Применение ↓

Если рассматривать устройство с фазным ротором, то пуск происходит следующим образом:

1. Начало запуска параллельно сопровождается переходом фазного ротора из спокойного состояния к постепенному равномерному вращению, во время которого машина начинает уравновешивать момент сил сопротивления на собственном валу.
2. При совершении запуска наблюдается увеличение объемов потребления электроэнергии из сети. Усиленное питание обуславливается необходимостью преодоления тормозного момента, приложенного к валу; передачей движущимся элементам кинетической энергии и компенсацией потерь внутри самого двигателя.
3. Начало пускового момента и параметры скольжения в этот период напрямую зависят от активного сопротивления, которое оказывают резисторы, введенные в роторную цепь.
4. Иногда показателей малого начального пускового момента бывает недостаточно для того, чтобы перевести асинхронный агрегат в полноценный рабочий режим. В такой ситуации, ускорение не является достаточным, а пусковой электрический ток со значительными показателями воздействует на обмотки двигателя, что вызывает их чрезмерный нагрев. Это может ограничить частоту его включений, а если машина была подключена к электросети с малой мощностью, такой запуск может вызвать понижение общего напряжения, что негативно сказывается на функционировании иных потребителей.
5. Благодаря введению в роторную цепь пусковых резисторов происходит понижение показателей электрического тока и пропорциональное увеличение начального пускового момента вплоть до достижения им максимальных параметров.
6. Последующее увеличение параметров сопротивления резисторов не является необходимым условием, поскольку оно будет способствовать снижению начального пускового момента и постепенному отклонению от максимальных характеристик его работы. Область скольжения при этом рискует достигнуть недопустимых показателей, что негативно скажется на разгоне ротора.
7. Пуск двигателя может быть легким, нормальным или тяжелым, именно этот фактор определит оптимальное значение сопротивления резисторов.
8. Далее, необходимо только поддержание достигнутого вращающего момента во время разгона ротора, это позволяет сократить длительность переходного процесса, в котором находится запущенная машина, а также способствует снижению степени нагрева. Для достижения этих целей, осуществляется постепенное понижение показателей сопротивления пусковых резисторов. Параметры допустимого изменения момента зависят от общих условий, которые определяют пиковый предел этого параметра.
9. Процесс переключения разных резисторов осуществляется за счет последовательного подключения контакторов ускорения. На протяжении всего пуска, моменты, во время которых достигаются пиковые значения, являются одинаковыми, а периоды переключения равными между собой.
10. Процесс отключения машины от электросети разрешается осуществлять при накоротко замкнутой роторной цепи, поскольку, в противном случае имеется риск возникновения перенапряжения в обмоточных фазах статора.
11. Параметры напряжения могут достичь значения, которое превосходит его номинальные показатели в 3-4 раза, если во время отключения машины роторная цепь находилась в разомкнутом состоянии.

Технические характеристики

Основные требования, которые обеспечивают качественное функционирование асинхронных агрегатов с фазным ротором, определены и указаны в соответствующих ГОСТах.

Именно они определяют главные технические характеристики и к таким параметрам относятся:

1. Габариты и мощность двигателя, которые должны иметь показатели, соответствующие техническому регламенту.
2. Уровень защиты должен соответствовать условиям, в которых происходит процесс эксплуатации, поскольку различные виды машин могут быть предназначены для установки на улице или только внутри помещений.
3. Высокая степень изоляции, которая должна обладать устойчивостью к повышению рабочей температуры и последующему нагреву.
4. Различные виды асинхронных двигателей предназначены для использования в определенных климатических условиях. Это касается в первую очередь установки подобных машин в крайне холодных местностях или, наоборот, жарких областях. Исполнение агрегата должно соответствовать климату местности, в которой проходит процесс эксплуатации.
5. Полное соответствие режимам функционирования.
6. Наличие системы охлаждения, которая должна соответствовать рабочим режимам машины.
7. Уровень шума при запуске агрегата на холостом ходу должен соответствовать второму классу или быть ниже его.

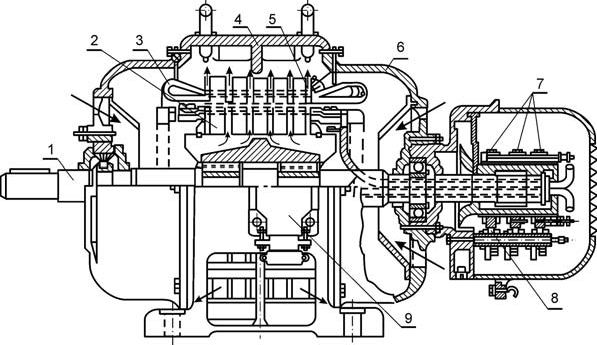

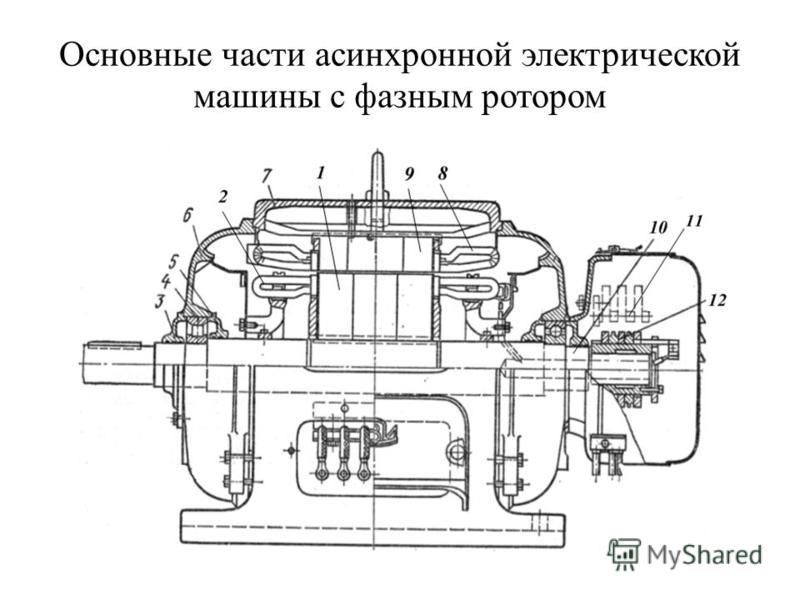

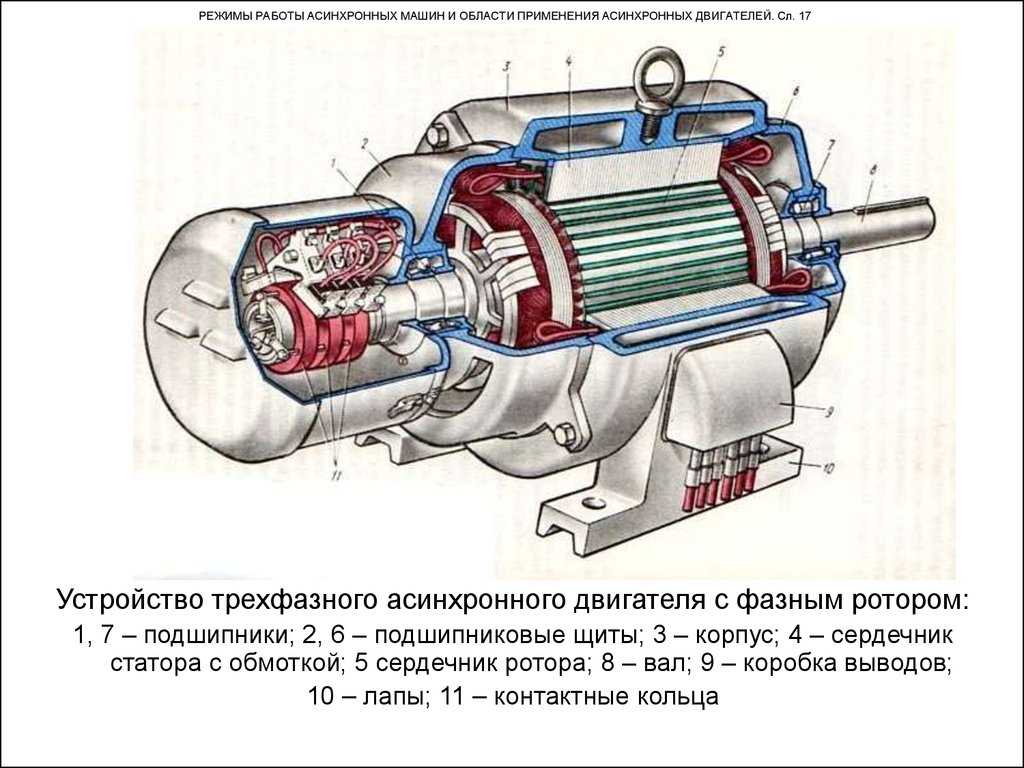

Устройство

Для работы с асинхронными двигателями и полного понимания принципов функционирования подобных машин, необходимо ознакомиться с особенностями их устройства:

1. Основными частями конструкции агрегата является статор, находящийся в неподвижном состоянии, и вращающийся ротор, который расположен внутри него.
2. Воздушный зазор разделяет оба элемента между собой.
3. И статор, и ротор обладают специальной обмоткой.
4. Статорная обмотка имеет подключение к питающей электросети с переменным напряжением.
5. Роторная обмотка по своей сути является вторичной, поскольку не имеет подключения к сети, а передачу необходимой энергии для нее осуществляет непосредственно статор. Этот процесс происходит благодаря созданию магнитного потока.
6. Корпус статора и корпус двигателя – это один элемент, который имеет в своей структуре запрессованный сердечник.
7. В пазах сердечника размещены проводники обмотки. Специальный электротехнический лак обеспечивает надежную изоляцию данных объектов друг от друга.
8. Обмотка сердечника особым образом разделена на секции, которые соединены в катушки.
9. Катушки составляют фазы самого двигателя, к которым происходит подключение фазы от питающей электросети.
10. Ротор состоит из вала и сердечника.
11. Роторный сердечник создан из набранных пластин, которые изготавливаются из особой разновидности электротехнической стали. На его поверхности имеются симметричные пазы, внутри которых размещены проводники обмотки.
12. Роторный вал в ходе работы выполняет функции по передаче крутящего момента непосредственно к приводному механизму машины.

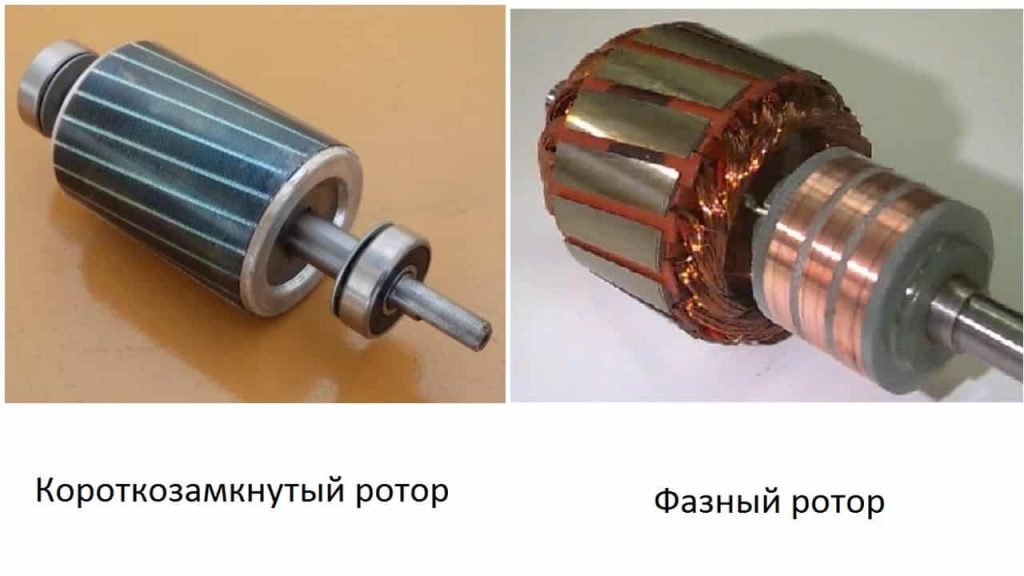

13. Роторы обладают собственной классификацией, короткозамкнутая разновидность имеет в своей конструкции стержни, изготовленные из алюминия. Они располагаются внутри сердечника, а на торцах замкнуты специальными кольцами. Подобная система получила название беличьего колеса. В машинах с наиболее высокой мощностью, пазы дополнительно заливаются алюминием, что способствует повышению прочности конструкции.
14. Вместо короткозамкнутого ротора в конструкции может присутствовать фазная разновидность. Количество катушек, сдвинутых под определенным углом относительно друг друга, в такой системе зависит от числа парных полюсов. При этом, роторные пары полюсов всегда равны количеству аналогичных пар в статоре. Роторная обмотка соединена особым образом и напоминает по своей форме звезду, а ее лучи выводятся на контакты токосъемных колец, которые соединены при помощи механизма щеточного типа и пускового реостата.

Принцип работы

После освоения устройства асинхронного двигателя с фазным ротором и особенностей его запуска, можно переходить к изучению принципа работы, который заключается в следующем:

1. На статор, обладающий тройной обмоткой, начинает подаваться трехфазное напряжение, идущее от внешней электросети с переменным током.
2. Последовательно происходит процесс возбуждения магнитного поля, которое начинает совершать вращательные движения.
3. Совершаемые вращения постепенно становятся быстрее скорости ротора.
4. В определенный момент времени начинает происходить пересечение отдельных линий полей статора и ротора, что обуславливает возникновение электродвижущей силы.
5. Электродвижущая сила оказывает прямое воздействие на закороченную обмотку ротора, благодаря чему в ней начинает появляться электрический ток.
6. Через определенное время начинает происходить взаимодействие между возникшим в роторе током и статорным магнитным полем, из-за этого образуется крутящий момент, обеспечивающий функционирование асинхронной машины.

Востребованность асинхронных двигателей подобного типа на сегодняшний день обуславливается следующими значимыми преимуществами, которыми они обладают:

1. Значительные показатели, которых способен достигать начальный вращающий момент после запуска машины.
2. Механические перегрузки, которые возникают на протяжении коротких промежутков времени, переносятся агрегатом без каких-либо значимых последствий и не оказывают влияния на процесс функционирования машины.
3. При возникновении разнообразных перегрузок в системе, двигатель сохраняет постоянную скорость, возможные отклонения не являются значимыми.
4. Показатели пускового тока значительно меньше, чем у большинства асинхронных аналогов, например, имеющих в своей конструкции короткозамкнутый ротор.
5. Использование подобных агрегатов предусматривает возможность использования систем, автоматизирующих процесс их запуска и введения в рабочее состояние.
6. Конструкция и устройство таких машин являются довольно простыми.
7. Запуска агрегата осуществляется по простой схеме, не подразумевающей значимых усилий.
8. Относительно невысокая стоимость.
9. Обслуживание таких машин не требует значительных затрат сил и времени.

Однако, при таком большом количестве положительных сторон, асинхронные двигатели с фазным ротором обладают и некоторыми недостатками, основными из них являются следующие особенности подобных машин:

1. Слишком большие размеры двигателя, которые могут причинять некоторые неудобства при монтаже и эксплуатации.
2. Коэффициент полезного действия и общая выработка у них намного ниже, чем у многих аналогов. Разновидность агрегатов с короткозамкнутым ротором значительно превосходит их по этим показателям.

Применение

На сегодняшний день, большая часть двигателей, выпускаемых в промышленных масштабах, относится к асинхронной разновидности.

Благодаря ряду преимуществ, которыми обладают машины с фазными роторами, они широко используются в разных сферах человеческой деятельности, в том числе для поддержания работы:

1. Устройств автоматики и приборов из телемеханической области.
2. Бытовых приборов.
3. Медицинского оборудования.
4. Оборудования, предназначенного для осуществления аудиозаписи.

Статья была полезна?

0,00 (оценок: 0)

Загрузка…

Понравилась статья? Поделиться с друзьями:

Свойства и область применения асинхронных электродвигателей

Электродвигатели применяются достаточно широко. Асинхронные электродвигатели могут применяться как в бытовой технике, так и на промышленных предприятиях.

Асинхронный электродвигатель благодаря простоте в производстве и надёжности в эксплуатации широко применяют в электрическом приводе. Электродвигатели асинхронные имеют свои специфические свойства, области применения и ограничения использования.

У асинхронного электродвигателя ограничен диапазон регулирования частоты вращения и значительное потребление реактивной мощности в режиме малых нагрузок. Создание регулируемых статических полупроводниковых преобразователей частоты существенно расширяет область применения электродвигателей асинхронных в автоматических регулируемых электроприводах.

Электродвигатель состоит из двух основных частей – статора и ротора. Статором называется неподвижная часть машины. С внутренней стороны статора сделаны пазы, куда укладывается трехфазная обмотка, питаемая трехфазным током. Вращающаяся часть машины называется ротором, в пазах его тоже уложена обмотка. Статор и ротор собираются из отдельных штампованных листов электротехнической стали толщиной 0,35-0,5 мм. Отдельные листы стали изолируются один от другого слоем лака. Воздушный зазор между статором и ротором делается как можно меньше (0,3-0,35 мм в машинах малой мощности и 1-1,5 мм в машинах большой мощности).

В зависимости от конструкции ротора асинхронные электродвигатели бывают с короткозамкнутым и с фазным роторами. Электродвигатели с короткозамкнутым ротором наиболее распространены, они достаточно просты по устройству и удобны в эксплуатации.

Электродвигатели асинхронные с короткозамкнутым ротором имеют следующие преимущества:

• Электродвигатели асинхронные имеют практически постоянную скорость при разных нагрузках;
• Есть возможность непродолжительных механических перегрузок;
• Электродвигатели асинхронные просты в конструкции;
• Простота пуска электродвигателя асинхронного, легкость его автоматизации;
• Более высокие cos φ и КПД, чем у двигателей с фазным ротором.

Однако асинхронные электродвигатели с короткозамкнутым ротором имеют и свои недостатки. К ним относятся:

• затруднения в регулировании скорости вращения электродвигателя;
• большой пусковой ток;
• низкий cos φ при недогрузках.

Применение асинхронных электродвигателей с короткозамкнутым ротором ограничено, они применяются в тех случаях, когда не требуется регулирование скорости вращения двигателя.

Преимущества асинхронных электродвигателей с фазным ротором:

• большой начальный вращающий момент;
• возможность кратковременных механических перегрузок;
• приблизительно постоянная скорость при различных перегрузках;
• меньший пусковой ток по сравнению с двигателями с короткозамкнутым ротором;
• возможность применения автоматических пусковых устройств.

Электродвигатели асинхронные с фазным ротором используются в тех случаях, когда требуется уменьшить пусковой ток и повысить пусковой момент, а также когда требуется регулирование скорости в небольших пределах.

Перегрузочная способность электродвигателей асинхронныххарактеризуется отношением максимального момента двигателя Мм к его номинальному моменту Мн. В зависимости от величины мощности и назначения двигателя отношение Мм/Мн колеблется примерно в пределах 1-3.

Посмотреть ассортимент асинхронных электродвигателей

Электродвигатели асинхронные: электродвигатель 5АМ, 5АИ, АИР

Двигатели трехфазные, двухфазные и однофазные – как они устроены, для чего используются

Трехфазные, двухфазные и однофазные двигатели – как они устроены, для чего используются

2021-05-21

• Трехфазный асинхронный двигатель с короткозамкнутым ротором
• Трехфазный асинхронный двигатель с фазным ротором
• Однофазный двигатель
• Как запустить однофазный двигатель?
• Двухфазный двигатель

Основная идея однофазных и трехфазных электродвигателей довольно проста. Они преобразуют электрическую энергию в механическую за счет вращения вала. Это возможно благодаря использованию магнитного поля. Очевидно, что в зависимости от приложения для запуска вращения необходимо использовать другое решение.

Асинхронные трехфазные двигатели с короткозамкнутым ротором или фазным ротором наиболее распространены в промышленности. Это в основном связано с их простой конструкцией, простотой в эксплуатации и способностью достигать гораздо более высокой выходной мощности, чем однофазные двигатели . Они используются в компрессорах, токарных, фрезерных станках и многих других устройствах.

Трехфазный асинхронный двигатель с короткозамкнутым ротором

Трехфазный асинхронный двигатель с короткозамкнутым ротором состоит из ротора и статора с зубьями и пазами. Обмотки размещены в пазах. В случае ротора это алюминиевые или медные стержни, соединяющие два кольца вместе. Таким образом, они образуют форму клетки. Стержни, из которых построена клетка, установлены наклонно, что обеспечивает равномерное вращение. Асинхронные двигатели также называют асинхронными двигателями. Это связано с тем, что фактическая скорость двигателя всегда меньше его синхронной скорости.

Трехфазные двигатели в предложении TME

Основными недостатками асинхронных асинхронных двигателей с короткозамкнутым ротором являются высокий пусковой ток и низкий пусковой момент. Асинхронные двигатели потребляют ток, в пять-восемь раз превышающий номинальный ток. Это вызывает нагрев обмоток, что является негативным явлением. Кроме того, такое высокое потребление тока может вызвать колебания напряжения в сети. По этой причине двигатели мощностью более 4 кВт нельзя даже напрямую подключать к сети. Поэтому можно использовать несколько методов запуска.

Одним из них является использование пускателя звезда-треугольник. Это означает, что при пуске в течение определенного периода момент ниже, а напряжение на каждой обмотке равно фазному напряжению. Когда двигатель набирает скорость, переключатель звезда-треугольник меняет соединения обмоток, так что начало одной обмотки соединяется с концом другой, нейтральный провод не используется, и двигатель работает на номинальной мощности.

Второй способ безопасного запуска асинхронного двигателя с короткозамкнутым ротором — использование устройства «мягкого пуска». Представляет собой электронную схему с использованием тиристоров и симисторов, предназначенную для плавного повышения напряжения, подаваемого на обмотки. В современных двигателях это решение предпочтительнее классического пускателя по схеме звезда-треугольник.

Трехфазный асинхронный двигатель с фазным ротором

Асинхронный двигатель с фазным ротором является вторым по популярности типом трехфазного двигателя. Его конструкция более сложная, что выливается в более высокие затраты, связанные с приобретением и эксплуатацией данного типа мотора. При этом три обмотки соединяются в звезду, т. е. одинаковые концы обмоток (обычно обозначаемые буквами U, V, W) соединяются в общую точку. Остальные три конца (К, L, М) соединены с контактными кольцами со щетками. Концы этих обмоток выведены наружу, что позволяет подключить к обмоткам дополнительные цепи, обеспечивающие, например, плавный пуск.

Асинхронные двигатели с фазным ротором можно запустить с помощью дополнительных резисторов на стороне ротора. Они позволяют нам уменьшить ток ротора и, следовательно, уменьшить потребляемый ток. Это решение используется все реже и реже из-за высокой стоимости и сложности конструкции.

Другим решением является использование инвертора. Это решение тоже недешевое, но оно открывает большие возможности. Это позволяет точно контролировать скорость вращения двигателя. Инверторы также используются с асинхронными двигателями с короткозамкнутым ротором, а это означает, что более дорогие двигатели с фазным ротором становятся менее распространенными.

Для запуска двигателя необходимо создать вращающееся магнитное поле. Трехфазный двигатель создает вращающееся магнитное поле. Это возможно из-за фазового сдвига на 120 градусов. Иначе обстоит дело с однофазными двигателями. Вам нужно сгенерировать фазовый сдвиг для запуска.

Однофазный двигатель

Однофазные двигатели редко используются в промышленности, но обычно используются в домашнем хозяйстве, например, в бытовых приборах или электроинструментах. Это связано с тем, что большинству этих устройств не требуется слишком много энергии, и они должны быть просты в использовании. Поэтому они должны работать при подключении к обычной электрической розетке, без необходимости иметь трехфазное электроснабжение. Однофазные двигатели обычно обеспечивают мощность примерно до 2 кВт, что достаточно для большинства бытовых приборов.

Однофазные двигатели в наличии в TME

Как запустить однофазный двигатель?

Однофазный двигатель имеет конструкцию, аналогичную трехфазному двигателю . Однако, поскольку он имеет только одну обмотку, при подаче напряжения не создается вращающееся магнитное поле, и поэтому ротор не движется. Однако, если вы переместите вал двигателя, он будет вращаться сам по себе. С другой стороны, перемещение вала вручную небезопасно и не удобно. Следовательно, для запуска используется конденсатор и дополнительная обмотка, так называемая пусковая обмотка. Она чаще всего смещена на 90 градусов от основной обмотки. Пусковая обмотка используется только для запуска двигателя. Когда двигатель достигает своей номинальной скорости, его необходимо отключить. В противном случае он перегреется и сгорит.

Двухфазный двигатель

Очень редким типом электродвигателя является двухфазный асинхронный двигатель . Когда-то они встречались в промышленных растворах, хотя и там были редкостью. В настоящее время они практически не используются и расцениваются как диковинки. Двухфазные двигатели устроены аналогично однофазным двигателям и работают по тому же принципу. Основное отличие состоит в том, что роль пусковой обмотки, встречающейся в однофазных двигателях, выполняет симметричная основной обмотка, сдвинутая на 90 градусов. Чтобы получить фазовый сдвиг, близкий к 90 градусам, необходимо, как и в случае однофазных двигателей , использовать конденсатор с правильным значением емкости. Кроме того, требуется двухфазная система, что нецелесообразно — большинство нагрузок питаются от однофазных или трехфазных источников питания. По этой причине двухфазные двигатели не получили большого распространения. В настоящее время они практически полностью заменены однофазными и трехфазными двигателями, которые гораздо более практичны и универсальны.

Однофазные и трехфазные двигатели имеют очень широкий спектр применения и поэтому имеют разные параметры. Чтобы найти двигатель, подходящий для вашего проекта, ознакомьтесь с ассортиментом однофазных и трехфазных электродвигателей TME. Наш широкий ассортимент продукции позволяет легко найти двигатель для промышленной и бытовой техники. Наше предложение адресовано как индивидуальным, так и бизнес-клиентам, поэтому в нашем ассортименте вы обязательно найдете то, что ищете.

Поделитесь этой статьей

Что такое трехфазный двигатель и как он работает?

Трехфазные двигатели (также обозначенные как трехфазные двигатели) широко используются в промышленности и стали рабочей лошадкой многих механических и электромеханических систем благодаря своей относительной простоте, проверенной надежности и длительному сроку службы. Трехфазные двигатели являются одним из примеров типа асинхронного двигателя, также известного как асинхронный двигатель, который работает с использованием принципов электромагнитной индукции. Хотя существуют также однофазные асинхронные двигатели, эти типы асинхронных двигателей реже используются в промышленности, но широко используются в быту, например, в пылесосах, компрессорах холодильников и кондиционерах, благодаря использованию однофазных асинхронных двигателей. фазное питание переменного тока в домах и офисах. В этой статье мы обсудим, что такое трехфазный двигатель и опишем, как он работает. Чтобы получить доступ к другим ресурсам о двигателях, обратитесь к одному из наших других руководств по двигателям, посвященным двигателям переменного тока, двигателям постоянного тока, асинхронным двигателям, или к более общей статье о типах двигателей. Полный список связанных статей по двигателям находится в разделе связанных статей.

Что такое трехфазное питание?

Чтобы разобраться в трехфазных двигателях, полезно сначала разобраться с трехфазным питанием.

При производстве электроэнергии переменный ток (AC), создаваемый генератором, характеризуется тем, что его амплитуда и направление меняются со временем. Если графически показать амплитуду по оси y и время по оси x, зависимость между напряжением или током и временем будет напоминать синусоиду, как показано ниже:

Рисунок 1 – Однофазный переменный ток

Изображение предоставлено: Фуад А. Саад/Shutterstock.com

Электроэнергия, подаваемая в дома, является однофазной, а это означает, что имеется один проводник с током, а также соединение с нейтралью и соединение с землей. В трехфазном питании, которое используется в промышленных и коммерческих условиях для запуска более крупного оборудования, требующего большей мощности, есть три проводника электрического тока, каждый из которых работает с разностью фаз 120 ^o на расстоянии 2π/3 радиана друг от друга. Если посмотреть графически, каждая фаза будет отображаться как отдельная синусоида, которая затем объединяется, как показано на изображении ниже:

Рисунок 2 – Трехфазная электроэнергия со сдвигом фаз 120

^o между каждой фазой

Изображение предоставлено: teerawat chitprung/Shutterstock. com

Трехфазные двигатели питаются от электрического напряжения и тока, которые генерируются как трехфазная входная мощность и затем используются для производства механической энергии в виде вращающегося вала двигателя.

Что такое трехфазный двигатель?

Трехфазные двигатели представляют собой тип двигателя переменного тока, который является конкретным примером многофазного двигателя. Эти двигатели могут быть либо асинхронными двигателями (также называемыми асинхронными двигателями), либо синхронными двигателями. Двигатели состоят из трех основных компонентов – статора, ротора и корпуса.

Статор состоит из ряда пластин из легированной стали, вокруг которых намотана проволока, образующая индукционные катушки, по одной катушке на каждую фазу источника электроэнергии. Обмотки статора питаются от трехфазного источника питания.

Ротор также содержит индукционные катушки и металлические стержни, соединенные в цепь. Ротор окружает вал двигателя и является компонентом двигателя, который вращается для создания выходной механической энергии двигателя.

Корпус двигателя удерживает ротор вместе с валом двигателя на наборе подшипников для уменьшения трения вращающегося вала. Корпус имеет торцевые крышки, удерживающие опоры подшипников, и вентилятор, прикрепленный к валу двигателя, который вращается при вращении вала двигателя. Вращающийся вентилятор всасывает окружающий воздух снаружи корпуса и нагнетает его через статор и ротор для охлаждения компонентов двигателя и рассеивания тепла, выделяемого в различных катушках из-за сопротивления катушки. Корпус также обычно имеет приподнятые механические ребра снаружи, которые служат для дальнейшего отвода тепла к наружному воздуху. Торцевая крышка также обеспечивает место для размещения электрических соединений для трехфазного питания двигателя.

Как работает трехфазный двигатель?

Трехфазные двигатели работают по принципу электромагнитной индукции, который был открыт английским физиком Майклом Фарадеем еще в 1830 году. Фарадей заметил, что когда проводник, такой как катушка или петля провода, помещается в изменяющееся магнитное поле, возникает индуцированная электродвижущая сила или ЭДС, которая генерируется в проводнике. Он также заметил, что ток, протекающий в проводнике, таком как провод, будет генерировать магнитное поле и что магнитное поле будет меняться по мере того, как ток в проводе изменяется либо по величине, либо по направлению. Это выражается в математической форме, связывая ротор электрического поля со скоростью изменения во времени магнитного потока:

Эти принципы составляют основу для понимания того, как работает трехфазный двигатель.

Рисунок 3 ниже иллюстрирует закон индукции Фарадея. Обратите внимание, что наличие ЭДС зависит от движения магнита, что приводит к существованию изменяющегося магнитного поля.

Рисунок 3 – Принцип электромагнитной индукции

Изображение предоставлено: Фуад А. Саад/Shutterstock.com

Для асинхронных двигателей, когда статор питается от трехфазного источника электроэнергии, каждая катушка создает магнитное поле, полюса которого (северный или южный) меняют положение при колебаниях переменного тока в течение полного цикла. Поскольку каждая из трех фаз переменного тока сдвинута по фазе на 120 ^или , магнитная полярность трех катушек не одинакова в один и тот же момент времени. Это условие приводит к тому, что статор создает то, что известно как RMF или вращающееся магнитное поле. Поскольку ротор находится в центре катушек статора, изменяющееся магнитное поле статора индуцирует ток в катушках ротора, что, в свою очередь, приводит к созданию ротором противоположного магнитного поля. Поле ротора стремится выровнять свою полярность с полем статора, в результате чего к валу двигателя прикладывается чистый крутящий момент, и он начинает вращаться, стремясь привести свое поле в соответствие. Обратите внимание, что в трехфазном асинхронном двигателе нет прямого электрического соединения с ротором; магнитная индукция вызывает вращение двигателя.

У трехфазных асинхронных двигателей ротор стремится сохранить соосность с RMF статора, но никогда этого не достигает, поэтому асинхронные двигатели также называют асинхронными двигателями. Явление, из-за которого скорость ротора отстает от скорости RMF, известно как скольжение и выражается как:

, где N _r — скорость ротора, а N _s — синхронная скорость вращающегося поля (RMF) статора.

Синхронные двигатели работают аналогично асинхронным двигателям, за исключением того, что в случае синхронного двигателя поля статора и ротора синхронизированы, так что RMF статора заставит ротор вращаться с точно такой же скоростью вращения (в синхронизация – поэтому скольжение равно 0). Для получения дополнительной информации о том, как это достигается, обратитесь к этим статьям о реактивных двигателях и бесщеточных двигателях постоянного тока. Обратите внимание, что синхронные двигатели, в отличие от асинхронных двигателей, не должны питаться от сети переменного тока.

Контроллеры двигателей для трехфазных двигателей

Скорость, создаваемая трехфазным двигателем переменного тока, зависит от частоты сети переменного тока, поскольку она является источником RMF в обмотках статора. Таким образом, некоторые контроллеры двигателей переменного тока работают, используя входной ток переменного тока для генерации модулированного или регулируемого входного сигнала частоты для двигателя, тем самым контролируя скорость двигателя. Другой подход, который можно использовать для управления скоростью двигателя, заключается в изменении скольжения (описано ранее). Если скольжение увеличивается, скорость двигателя (то есть скорость ротора) уменьшается.

Чтобы узнать больше о подходах к управлению двигателем, ознакомьтесь с нашей статьей о контроллерах двигателей переменного тока.

Резюме

В этой статье представлено краткое обсуждение того, что такое трехфазные двигатели и как они работают. Чтобы узнать больше о двигателях, ознакомьтесь с нашими соответствующими статьями, перечисленными ниже. Для получения информации о других продуктах обратитесь к нашим дополнительным руководствам или посетите платформу поиска поставщиков Thomas, чтобы найти потенциальные источники поставок или просмотреть подробную информацию о конкретных продуктах.
