Нормы на допустимые значения показателей качества электроэнергии

Пример HTML-страницы

Нормально допустимые и предельно допустимые отклонения частоты равны ±0,2 и ±0,4 Гц соответственно. Эти значения относятся к отклонениям частоты, усредненным на интервале 20 с.

Содержание

1. Отклонение напряжения
2. Колебания напряжения
3. Несинусоидальность напряжения
4. Несимметрия напряжений
5. Провал напряжения

Отклонение напряжения

Отклонение напряжения нормируется только на вводах ЭП, то есть фактически только в сетях 0,4 кВ и в некоторых точках сетей 6–10 кВ, к которым могут быть присоединены двигатели высокого напряжения. Они характеризуются показателем «установившееся отклонение напряжения», которое представляет собой среднее отклонение напряжения на интервале 60 с. Нормально и предельно допустимые значения установившегося отклонения напряжения равны соответственно ±5 % и ±10 % номинального напряжения электрической сети.

Значения установившегося отклонения напряжения в ТОП в сетях 6–10 кВ и выше должны устанавливаться с учетом необходимости выполнения норм ГОСТ на вводах ЭП. Это означает, что отклонения напряжения в остальных сетях численно не нормируются, их получают в результате расчетов.

Колебания напряжения

Колебания напряжения характеризуются двумя показателями:

• размах изменения напряжения;
• доза фликера.

Допустимый размах изменения напряжения зависит от частоты появления размахов и нормируется кривой рис. 8.18. Кривая получена на основе оценки отрицательного воздействия миганий ламп накаливания на зрение человека и не имеет отношения к другим ЭП, хотя и нормирует колебания напряжения в сети в целом. Применение этой кривой не встречает трудностей при одинаковых амплитудах размахов, повторяющихся через определенные периоды времени. Обычно же размахи изменения напряжения в ТОП имеют хаотичный характер, их амплитуды и частоты появления формируются многими ЭП и прямое применение кривой рис. 8.18 становится невозможным. Применяется процедура взвешивания колебаний и получения интегрального показателя, который получил название «дозы фликера». Эта процедура достаточно сложна, реализуется только с помощью специальных приборов (фликерметров) и имеет интерес, главным образом, для разработчиков этих приборов и поэтому здесь не рассматривается. При наличии колебаний напряжения сумма установившегося отклонения напряжения δUy и размаха изменений напряжения δUt в точках присоединения к электрическим сетям напряжением 0,4 кВ не должна превышать 10 % от номинального напряжения.

Несинусоидальность напряжения

Несинусоидальность напряжения характеризуется двумя показателями:

• коэффициент искажения синусоидальности кривой напряжения;
• коэффициент n-й гармонической составляющей напряжения.

Данные показатели определяются как значения, усредненные на интервале 3 с.

Рис. 8.18. Допустимые размахи колебаний напряжения

Коэффициент искажения синусоидальности определяют по формуле, %:



Значения гармоник нормируются до n = 40. Допустимые значения KU приведены в табл. 8.4.

Таблица 8.4

Допустимые значения коэффициента искажения синусоидальности



Нормально допустимые значения коэффициента n-й гармонической составляющей напряжения приведены в табл. 8.5.

Таблица 8.5

Нормально допустимые значения коэффициентов гармонических составляющих



Нормально допускаемые значения, приведенные в табл. 8.5 для n, равных 3 и 9, относятся к однофазным злектрическим сетям. В трехфазных трехпроводных электрических сетях эти значения принимают вдвое меньшими, чем приведенные в таблице.

Предельно допускаемые значения коэффициентов гармонических составляющих напряжения принимают в 1,5 раза выше нормально допускаемых значений.

Несимметрия напряжений

Несимметрия напряжений характеризуется двумя показателями:

• коэффициент несимметрии напряжений по обратной последовательности;
• коэффициент несимметрии напряжений по нулевой последовательности.

Данные показатели определяются как значения, усредненные на интервале 3 с.

Нормально допустимое и предельно допустимое значения обоих коэффициентов несимметрии напряжений равны соответственно 2,0 и 4,0 %. Коэффициент несимметрии по нулевой последовательности имеет смысл только для четырехпроводных электрических сетей 0,4 кВ, нормы на коэффициент несимметрии по обратной последовательности одинаковы для сетей любых напряжений.

Провал напряжения

Провал напряжения характеризуется длительностью, которая в электрических сетях напряжением до 20 кВ включительно не должна превышать 30 с. Для сетей других напряжений норм не установлено. В справочном приложении к стандарту приведены статистические характеристики провалов напряжения в некоторых сетях 6–10 кВ.

его нормы, как и на что влияет это явление

Электроснабжение

Автор: profelectro

Содержание

Существуют определённые нормы отклонения напряжения в электрической цепи, которые установлены ГОСТом 32144-2013. И ни для кого не секрет, что данное явление оказывает отрицательное влияние на работоспособность различных видов техники.

Результатом этого может стать быстрое перегорание лампочек, а также более короткий срок службы микроволновок, телевизоров и холодильников.

Сегодня мы посвятим нашу статью тому, какое отклонение в сети, согласно ГОСТа, принято считать допустимым, а какое максимально предельным, а также выясним, по какой причине могут данные отклонения возникать.

Нормы напряжения, допустимые ГОСТом

За основополагающий документ мы возьмём ГОСТ 32144-2013. Согласно данного документа, максимально отклонение как в сторону уменьшения, так и в сторону увеличения, не должно превышать 10-ти процентов номинального параметра.

Поэтому получаются следующие данные:

• для электросети в 230В — диапазон 207-253 В
•  для электросети в 400В — диапазон 360-440 В

Согласно ГОСТу, допустимое напряжение и его установка предстоит заниматься напрямую сетевой организации. Этот процесс осуществляется согласно настоящим действующим стандартам.

Также следует учитывать, что при условии нормального сетевого рабочего режима на зажимах электродвигателей допустимые показатели  будут варьироваться в диапазоне -5 — +10 процентов.

Для других видов техники допустимый показатель не должен превышать 5-ти процентов. В случаях возникновения аварийной ситуации максимально допустимое значение, на которое можно снизить нагрузку в сети, должно составлять не более 5-ти процентов.

Ещё одним моментом, на который стоит обратить внимание, является тот факт, что в электрических сетях, имеющих напряжение в 400 вольт, максимальный процент отклонения, установленный ГОСТом 32144-2013, должен составлять 5. Следовательно, максимально допустимое отклонение составляет 10% — по 5% у потребителей и на источнике.

Очень важным вопросом является и сама причина, по которой происходят отклонения. По мнению специалистов главным основанием для этого является нагрузка, которую оказывают потребители на электрическую сеть во время определённых суток или времени года.

Очевидным является то, что в зимнее время нагрузка на электросеть будет выше, по причине включения дополнительных приборов обогрева. В результате этого происходит допустимое падение силы тока.

Как допустимые отклонения в сети влияют на электрические приборы

Как уже было упомянуто выше, отклонения в электросети оказывают негативное влияние на работу электрических приборов. Поэтому особое внимание следует обратить информации, указанной ниже.

• При падении напряжения ниже минимально допустимого, может возникнуть аварийная ситуация, которая негативно может сказаться на электроприборах, что в значительной степени снижает срок их службы. Если данная проблема возникает на производстве, результатом может оказаться увеличение рабочего процесса, что скажется на дальнейшей стоимости изготовляемой продукции.
• Ярким примером отклонения в сети в домашних условиях является недолговечность электрических лампочек. Для четырёхкратного уменьшения срока службы обычной лампочки достаточно подъёма силы тока в сети на 10%. Энергосберегающие лампы также подвержены перепадам напряжения. При 10%-ном его падении возникает мерцание ламп, что приводит к их быстрому выходу из строя.

• Падение в сети напряжения также оказывает влияние и на электрические привода, в результате чего потребление ими электроэнергии увеличивается. А это в конечном итоге приводит быстрому износу его двигателя. Даже незначительное повышение напряжения в сети (примерно всего лишь на 1%) приведёт также и к увеличению на 7% потребляемой приводом реактивной мощности.

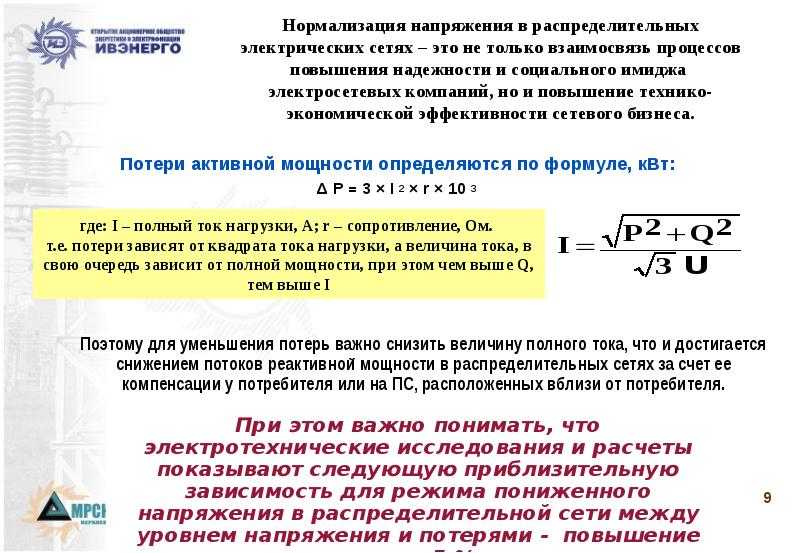

В завершение хочется сказать, что на сегодняшний момент решить проблему отклонения напряжения в электрической сети можно несколькими способами.

Первый способ подразумевает регулировку нагрузки на шинах и отходящих линиях на электрической подстанции. А второй метод заключается в сведении к минимуму просадки напряжения в электросети.
