Рекомендации » О тяжёлых материалах в задачах шумоизоляции

Среди многих бытует мнение, будто для того, чтобы не слышать громких соседей, достаточно наклеить на стену слой поролона или минеральной ваты. О важности же применения тяжёлых материалов для достижения высокой звукоизоляции известно далеко не всем. Обладая высокими звукопоглощающими свойставами, минеральная вата или поролон, совсем не обкспечивабют звукоизоляции.

И чтобы разобраться в вопросе целиком, для начала необходимо разобраться в том, что звукоизоляция и звукопоглощение – это два разных понятия: первое означает свойство ограждения и связано с разницей между уровнями звука по разные стороны от него. Звукоизоляцию обеспечивают тяжелые и плотные материалы. Второе же означает процесс перехода звука в тепло при распространении внутри среды и обладают звукопоглощающими свойствами легкие волокнистые материалы.

Бесспорно, звукопоглощающие среды ( мин.вата) необходимы для создания эффективных тонких шумоизолирующих конструкций, однако, для работы таких систем должен выполняться нерушимый принцип, который иногда называют «масса-пружина-масса»:

Это аналогия, в которой «массе» соответствуют тяжёлые слои конструкции (например, кирпичные стены или слои массивных гипсокартонных и гипсоволокнистых листов), а «пружине» соответствует та более лёгкая среда, которая находится между тяжёлых слоёв (минеральная вата, поролон или же просто воздух). Такие конструкции обычно относят к так называемым двухоболочковым (конечно, существуют конструкции и с тремя оболочками и более). Для понимания приведём схему деления звукоизолирующих ограждений на два типа:

Двухоболочковые конструкции, в свою очередь, можно разделить на три типа:

Звукоизолирующие свойства двухоболочковых ограждений, в основном, зависят от трёх главных параметров: поверхностная масса твердых стен или облицовок, расстояние (относ) между облицовками и звукопоглощение «упругой» лёгкой среды, заполняющей это расстояние между облицовками. Продолжая аналогию с двумя грузиками можно заметить, что эта система является колебательной. Из физики известно, что всякая колебательная система обладает резонансной частотой, на которой происходит резкое увеличение амплитуды колебаний. Двухоболочковые стены тем эффективнее с точки зрения звукоизоляции, чем ниже их резонансная частота. А резонансная частота их, в свою очередь, тем ниже:

— чем тяжелее оболочки;

— чем больше расстояние между ними;

— чем меньше динамическая жесткость (проще говоря — «упругость») между оболочками.

Отсюда можно запомнить:

— чем больше масса – тем выше звукоизоляция;

— чем больше относ – тем выше звукоизоляция.

Если нужно уменьшить толщину всей конструкции за счёт уменьшения относа, но при этом сохранив её звукоизоляцию – тогда нужно увеличивать массу облицовок.

Если же из конструкции убрать один из тяжёлых слоёв, то останется вышеописанная вата, наклеенная на стену. Такие «промежуточные» (между одно- и двухоболочковыми) конструкции даже не относятся специалистами к классу звукоизолирующих! В этом случае мы добьёмся лишь снижения гулкости в помещении, со стороны которого эта вата наклеена (за счёт звукопоглощающих свойств ваты).

Также можно отметить, что бывают случаи, когда люди приделывают к массивной стене слой гипсокартона, а потом удивляются – «почему это ничего не изменилось в плане звукоизоляции?». Теперь мы знаем, что такая система относится к однооболочковым. При этом, вот как изменится расчётная звукоизоляция кирпичной стены, если к ней вплотную смонтировать слой ГКЛ (НЧ – низкие частоты, СЧ – средние частоты):

То есть, практически никак!

Что же будет, если в эту систему внести относ и заполнить его минеральной ватой? Ответ — на рисунке ниже:

Замечаем очевидную колоссальную разницу в пользу системы с относом!

Если же теперь добавить ещё один лист ГКЛ…

Видим, что звукоизоляция ещё значительно выросла, особенно на низких частотах, с которыми всегда так трудно «бороться». Таким образом, можно сказать, подтверждается важность «совместной согласованной работы» массивных (бетонных, кирпичных, многослойных композитных панелей) оболочек и упругой «начинки» (минваты Rokwool, войлока, мягких пористых композитов).

Итак, можно просто построить тяжёлую стену колоссальной толщины – тогда не потребуется никаких дополнительных материалов и умственных усилий. Но что делать, когда (а на самом деле — всегда) пространство и бюджет ограничены? Здесь уже не обойтись без многослойных конструкций, которые обеспечивают наиболее оптимальный баланс между требуемой звукоизоляцией и допустимой толщиной. Когда необходимо создавать наиболее эффективные системы при наименьшей толщине – в ход идут утяжелённые листы гипсокартона (такие как «АкустикГипс» с увеличенной плотностью) и тонкие тяжёлые мембраны (например, «Tecsound 35» и «Tecsound 70»), обеспечивающие набор необходимой массы оболочек конструкции.

Типовые схемы конструкций «плавающего пола»

Типовые схемы конструкций «плавающего пола»



  1. Схема устройства «плавающего пола» на основе плит из акустической минеральной ваты



  1. Схема устройства «плавающего пола» на лагах



  1. Звукоизоляция инженерного оборудования



1. Схема устройства «плавающего пола» на основе плит из акустической

минеральной ваты



На плиту перекрытия укладывается слой упругого изоляционного материала толщиной 10-20 мм, поверх которого устраивается массивная выравнивающая стяжка. Стяжка представляет собой армированную плиту из бетона, гипса, цементно-песчаной смеси или других подобных материалов толщиной 50-80 мм. При этом стяжка должна быть отделена от стен упругими прокладками толщиной 4-10 мм по всему периметру изолируемого помещения для того, чтобы исключить образование «звуковых мостиков», наличие которых приводит к существенному снижению эффекта звукоизоляции.




Рис. 1 Схема устройства «плавающего пола»  на основе плит из акустической минеральной ваты

1. стена или перегородка;
2. плиты из акустической минеральной ваты;
3. гидроизолирующий слой полимерной пленки;
4. армированная бетонная стяжка;
5. плита межэтажного перекрытия;
6. герметик.








Применение плавающего пола всегда приводит к увеличению изоляции ударного шума «сверху вниз» и его эффективностью можно в определённой степени управлять.

Звукоизоляция пола с плавающей стяжкой увеличивается если:



— увеличивать поверхностную массу стяжки;
— применять изоляционный слой с низким значением динамического модуля упругости;
— увеличивать толщину изоляционного слоя;
— отделять стяжку от боковых поверхностей стен упругими прокладками.


Необходимо отметить, что применение более мягкого материала изоляционного слоя увеличивает эффективность, но снижает устойчивость и прочность конструкции «плавающего пола». Поэтому в качестве изоляционного слоя рекомендуется применять плиты из акустической минеральной ваты плотностью 85-140 кг/куб.м.

На сегодняшний день на рынке существует огромный выбор материалов, которые можно с большим или меньшим успехом использовать под стяжку в качестве упругого слоя. Это всякого рода материалы на основе вспененного пенополиэтилена, пенополипропилена, пробки, синтетических волокон, минеральной и стеклянной ваты.



Среди этого многообразия хотелось бы привести пример плиты из акустической минеральной ваты на базальтовой основе AcousticWool Floor  толщиной всего 20 мм. При устройстве плавающего пола с применением этого материала снижение индекса изоляции ударного шума составляет ∆Ln,w = 34-38 дБ в зависимости от толщины упругого слоя и поверхностной плотности стяжки. Это позволяет с большим запасом удовлетворить самым жестким требованиям к уровню ударного шума в жилых помещениях категории «А».
Примечательно, что плиты AcousticWool Floor  практически не сжимаются под воздействием статической нагрузки от бетонной стяжки в отличие от более мягких прокладочных материалов.
Благодаря уникальной ламинарной структуре ориентации волокон и специфической объемной плотности (120 кг/куб.м), плиты AcousticWool Floor обладает более низкой динамической жесткостью по сравнению с другими базальтовыми плитами такой же плотности, что обеспечивает улучшение звукоизоляционных характеристик.

Еще более высокими изоляционными свойствами обладают плиты из акустической минеральной ваты на основе супертонкого стеклянного волокна  AcousticWool Glass Floor. При устройстве плавающего пола с применением этого материала снижение индекса изоляции ударного шума составляет ∆Ln,w = 37-42 дБ в зависимости от толщины упругого слоя и массивности бетонной стяжки. Плиты из  акустической минеральной ваты AcousticWool Glass Floor  успешно применяются для устройства плавающих полов в технических помещениях с шумным инженерным оборудованием и промышленными установками.







2. Схема устройства «плавающего пола» на лагах



Если помимо высокой звукоизоляции необходимо обеспечить и виброизоляцию помещения (или находящегося в нем оборудования), а также защитить помещение от акустического воздействия на низких частотах, то конструкция плавающего пола выполняется с применением опорных элементов на основе уникального материала Sylomer, специально разработанного для решения задач в области виброзащиты австрийской фирмой Getzner Werkstoffe GmbH.

Иногда несущая способность межэтажного перекрытия не позволяет выполнить массивную конструкцию плавающего пола с бетонной стяжкой. В таком случае выполняется плавающий пол на лагах. При этом к перекрытию лаги закрепляются с помощью эластичных опорных элементов, пространство между лагами заполняется акустической минеральной ватой, к  лагам закрепляется массивный настил пола из плит ДСП, ОСБ или фанеры. Схема плавающего пола на лагах изображена на рис. 2.




Рис. 2 Схема устройства «плавающего пола»  на лагах
1. герметик;
2. упругая прокладка;
3. деревянная лага;
4. настил чернового пола из ДСП, ОСБ или фанеры;
5. плиты из акустической минеральной ваты;
6. звукоизолирующее крепление Vibrofix Floor

Изоляция ударного шума конструкции плавающего пола на лагах увеличивается, если:

— увеличивать поверхностную массу настила пола;
— монтировать лаги с помощью эластичных опор с низкой резонансной частотой;
— увеличивать насколько возможно высоту лаг;
— применять изоляционный слой с высоким коэффициентом звукопоглощением;
— отделять настил пола от боковых поверхностей стен упругими прокладками.

Очень хорошо на практике зарекомендовала себя конструкция плавающего пола на лагах с применением опорных элементов Vibrofix Floor на основе материала Sylomer (Австрия). Согласно результатам испытаний в акустической лаборатории НИИСК (Киев), снижение индекса изоляции ударного шума составляет ∆Ln,w = 34 дБ, что является очень высоким показателем для такой легкой конструкции.





3. Звукоизоляция инженерного оборудования

  70-80% составляющей шума, производимого инженерным оборудованием, определяется его вибрацией.
Поэтому инженерное оборудование необходимо устанавливать на самостоятельные виброизолированные подиумы из тяжёлого бетона, как указано на рис.3




Рис. 2 Звукоизоляция инженерного оборудования

 Масса бетонной плиты подиума должна превышать массу оборудования не менее чем в 4 раза.

 В общем случае применение волокнистых материалов плотностью 100 — 120 кг/м3 толщиной 20 мм улучшают звукоизоляцию ударного шума на 34-37 дБ.

 Для мощных источников шума (в том числе низкочастотных) необходимо больший относ бетонного подиума от плиты перекрытия, для которых этот показатель будет около 40-50 дБ.

 Чаще всего используют комбинацию этих материалов, например: по слою AcousticWool™ Glass Floor (20 мм) укладывается плита (50 мм, плотностью 160 кг/м3), бетонная плита (М300) толщиной 100 мм.

 Не следует увеличивать толщину прокладочного слоя без увеличения массы бетонной плиты.





Литература:

«Архитектурная физика», Н.В.Оболенский, Стройиздат, 2001

«Звукоизоляция межэтажных перекрытий», А.Г. Боганик, 2004
«Справочник проектировщика. Защита от шума» / под ред. Юдина Е.Я.– М.: «Стройиздат», 1974

Звукоизоляция

Звук передается через большинство стен и полов, вызывая вибрацию всей конструкции. Эта вибрация генерирует новые звуковые волны пониженной интенсивности на другой стороне. Прохождение звука в одну комнату здания от источника, расположенного в другой комнате или за пределами здания, называется «звукопередачей».

Потери при передаче или индекс шумоподавления, R дБ, является мерой эффективности стены , пол, дверь или другое препятствие в ограничении прохождения звука Потери при передаче зависят от частоты, и потери обычно больше на более высоких частотах Единицей измерения потерь при передаче звука является децибел (дБ) Чем выше потери при передаче стены, тем лучше она выполняет функцию барьера для нежелательного шума.

Звукоизоляция зданий бывает двух видов: воздушной и ударной. Изоляция воздушного звука используется, когда звук, излучаемый непосредственно в воздух, изолируется и определяется с помощью индекса звукоизоляции. Изоляция от ударного шума используется для плавающих полов и определяется уровнем звукового давления в соседнем помещении снизу.

  1. Прямая передача звука
  2. Фланговая передача
  3. Подслушивание
  4. Утечка

а) Изоляция воздушного шума

Когда звуковая волна падает на перегородку между двумя помещениями, часть ее отражается, а часть проходит через перегородку.

R = 10log10 W1/W2

R (дБ) Ш1/Ш 2
0  1
10 10
20  100
30  1 000
40 10 000
50 100 000
60  1 000 000

Для однослойных конструкций, таких как однородная бетонная стена, передача осуществляется по закону масс, т. е. чем массивнее конструкция, тем меньше количество передаваемого звука.

В случае легких конструкций, состоящих из нескольких слоев, таких как гипсовая стена, применяется закон массы пружины. Если в качестве пружины в двустворчатой ​​стене используется материал с высокой звукопоглощающей способностью, такой как каменная вата, звукоизоляция улучшается. Чем шире полость, тем больше будет польза от каменной ваты. Как правило, при заполненном резонаторе можно добиться увеличения R на 5–10 дБ по сравнению с пустым. На рисунке ниже показаны одностворчатая конструкция и двухстворчатая конструкция с одинаковым общим весом.

Расчет индекса звукоизоляции R основан на результатах испытаний, полученных на разных частотах. Результаты нанесены на график относительно эталонной кривой между 100 Гц и 3150 Гц с интервалами в 1/3 октавы. Если измерения выполняются на месте (в реальном здании), значения обозначаются R’. Стандартная процедура испытаний определена в EN ISO 140, где приведены стандартные методы как для лабораторных, так и для полевых измерений.

Разница между лабораторными и полевыми значениями может составлять значительное число дБ в зависимости от деталей конструкции и качества изготовления.

Если перегородка состоит из различных элементов, например, стены с окнами и дверями, которые имеют разные характеристики звукопропускания, необходимо рассчитать общий коэффициент шумоподавления.

Индекс звукоизоляции отверстий и щелей почти равен 0 дБ. Таким образом, влияние отверстий и щелей может быть важным, например, на соединениях между стенами, на дверях и окнах без уплотнительных полос и на любых необходимых отверстиях в перегородках. Если в щелях есть звукопоглощающий материал, это даст более высокий индекс шумоподавления для щелей.



Взвешенный индекс шумоподавления Rw

При определении акустических характеристик перегородки в более общем виде может быть полезно описать звукоизоляцию одним числом. Взвешенный индекс шумоподавления Rw — это метод оценки, приведенный в EN ISO 717-1. Этот стандарт соответствует стандартной эталонной кривой для измеренной кривой индекса шумоподавления. для различных типов шума. Эти два термина, Rw + C и Rw + Ctr, также включают частотный диапазон 100–3150 Гц, но могут быть расширены до 50–5000 Гц. Поскольку промышленный и транспортный шум часто имеют высокие уровни звука, которые также ниже 100 Гц, рекомендуется использовать расширенную область частот.

Суммарное значение, Rw + C, дает значение снижения в дБА для спектра с уровнем, который одинаково высок во всех третьоктавных полосах. Это можно использовать для:

  • Жизнедеятельность (разговоры, музыка, радио, телевидение)
  • Железнодорожное движение со средней и высокой скоростью
  • Движение по автомагистралям со скоростью более 80 км/ч
  • Реактивный самолет на короткое расстояние
  • Заводы, излучающие в основном средне- и высокочастотный шум

Суммарное значение Rw + Ctr также дает значение снижения в дБА, спектр с преобладанием низких частот, например:

  • Городское дорожное движение
  • Железнодорожное движение на малых скоростях
  • Диско-музыка
  • Заводы, излучающие в основном низко- и среднечастотный шум

б) Изоляция ударного шума

Воздушный источник создает колебания в окружающем воздухе, которые распространяются и, в свою очередь, вызывают колебания ограждающих стен и полов. Источник удара создает колебания непосредственно в элементе, по которому он ударяет. Эти вибрации распространяются по всей площади элемента и на связанные с ним элементы, такие как внутренние стены, внутренние листы наружных стен и полы. Вибрации элементов заставляют вибрировать воздух рядом с ними, и слышны именно эти новые колебания воздуха.

Полы должны уменьшать воздушный шум, а также, если они расположены над жилым помещением, ударный звук. Тяжелый твердый пол зависит от его массы, чтобы уменьшить воздушный шум, и от мягкого покрытия, чтобы уменьшить ударный звук в источнике.

Плавающий пол содержит слой высокоэластичного материала, который в значительной степени изолирует поверхность для ходьбы от основания, и эта изоляция способствует изоляции как от воздушных ударов, так и от ударов.

  • Важно выбрать подходящий материал и убедиться, что он не обойден жесткими перемычками, такими как крепления и трубы.
  • Следует избегать воздушных путей, в том числе из-за усадки; пористые материалы и щели на стыках в конструкции должны быть загерметизированы.
  • Также следует избегать резонансов; это может произойти, если какая-то часть конструкции (например, сухая облицовка) сильно вибрирует на определенной звуковой частоте (высоте) и передает больше энергии на этой высоте.

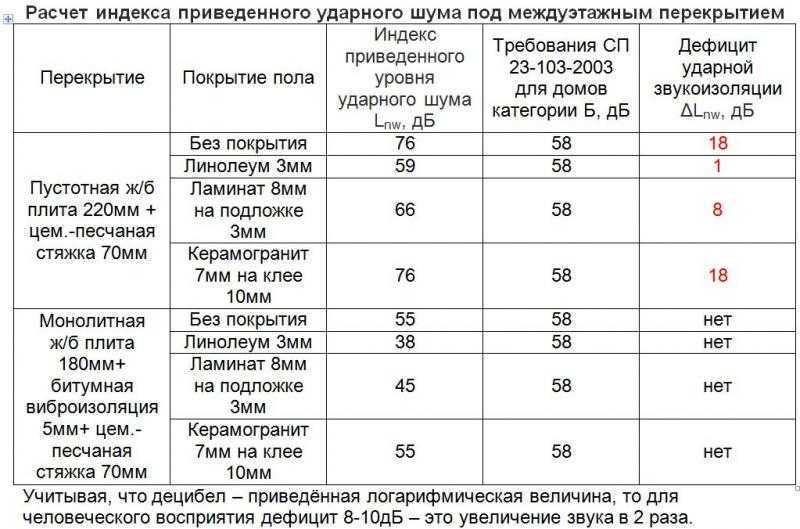

Изоляция от ударного шума рассчитывается на основе измерений уровня звукового давления, создаваемого стандартизированным молотковым методом. Результаты представлены в виде кривой между 50 – 5000 Гц.

При расчете однозначной величины L n,W или L’n,W уровни для 16 частот сравниваются со стандартной кривой аналогично расчету индекса шумоподавления. Единственное отличие состоит в том, что отклонение между измеренной кривой и стандартной кривой в этом случае выше стандартной кривой. Ln измеряется в лаборатории, тогда как L’n измеряется в полевых условиях. Как для Ln, так и для L’n низкие численные значения означают хорошую изоляцию от ударного шума.

Также для изоляции от ударного шума необходимы два условия принятия спектра Ci,100-2500 и Ci,50-2500, в случае пола с деревянными балками. Различие между результатами лабораторных и натурных измерений обусловлено фланговыми явлениями в здании. В реальном здании звук передается не только через проектируемую конструкцию, например пол, но и через смежные с ним соединительные конструкции.

Динамическая жесткость

Динамическая жесткость является очень важным свойством пористых материалов, особенно когда материал монтируется непосредственно между двумя твердыми слоями (сэндвич-элемент, плавающий пол). Для минеральной ваты она представлена ​​на единицу МН/м3 , поскольку минеральная вата обычно является непрерывной.

Каменная вата PAROC состоит из твердого материала и воздуха. При его использовании в качестве упругого слоя приходится определять динамическую жесткость как для минеральных волокон, так и для воздуха отдельно; поэтому динамическая жесткость = sd + sa (sd – жесткость материала, а sa – жесткость закрытого воздуха).

В соответствии со стандартами испытаний динамическая жесткость каменной ваты должна быть указана для нагрузки 200 кг/м2 при использовании под плавающим бетонным полом. Чем ниже значения динамической жесткости, тем лучше изоляция от ударного шума.

Изделия из каменной ваты, используемые в качестве звукоизоляции ступеней, специально разработаны для напольных покрытий. Ориентация волокон в основном горизонтальная по сравнению, например, с плитами крыши или плитами основания. Горизонтальные волокна лучше препятствуют прохождению звука. Разница при использовании в полу может составлять 5 дБ и даже больше. Это означает разницу в один класс.

Массово-пружинная система

Основной идеей плавающего пола является система масса-пружина. Чем мягче пружина, тем лучше гасится вибрация. То же самое и с массой – чем тяжелее, тем лучше. Если промежуточный пол не тяжелый, плавающий пол не работает, потому что меняется система масса-пружина. На практике промежуточный пол должен быть в пять раз тяжелее плавающего пола.

Изоляция от ударного шума измеряется с помощью стандартной машины для постукивания. Хорошая изоляция от ударного шума L’n,w требуется:

Бетон с плавающим полом:

  • Тяжелый промежуточный пол
  • Мягкий эластичный промежуточный слой
  • Тяжелый плавающий пол

Идеальная система масса-пружина:

В крайних точках смещения масса покоится и не имеет кинетической энергии. При этом пружина максимально сжата и, таким образом, запасает всю механическую энергию системы в виде потенциальной энергии. Когда масса находится в движении и достигает положения равновесия пружины, механическая энергия системы полностью преобразуется в кинетическую энергию.

Все вибрационные системы состоят из этого взаимодействия между компонентом, накапливающим энергию, и компонентом, несущим энергию.

Частота (Гц, число колебаний в единицу времени) системы масса-пружина равна

Где k – жесткость пружины (минеральная вата), m – масса (промежуточного этажа). Чем ниже f, тем лучше изоляция. Таким образом, увеличивая массу или уменьшая жесткость пружины, мы можем добиться наилучшей изоляции.



c) Фланговая передача

Фланговая передача представляет собой более сложную форму передачи шума, при которой результирующие вибрации от источника шума передаются в другие помещения здания, как правило, через элементы конструкции внутри здания. Например, в здании со стальным каркасом, когда сам каркас приводится в движение, может быть выражена эффективная передача.

В здании часть передачи звука между двумя комнатами может проходить через фланговый элемент здания, такой как внешняя стена или потолок. Чтобы этого не произошло, необходимо строго соблюдать инструкции производителя. На рисунке показаны принципиальные решения для наружной стены.

Решения для снижения риска фланговой передачи

Часто существуют требования к запасу прочности в различных звуковых данных элементов, чтобы избежать фланговой передачи.

Изоляционные панели KEIM из минеральной ваты

Изоляционные панели

Изоляционные панели KEIM из минеральной ваты предназначены для использования в композитных системах наружной теплоизоляции KEIM. Надежное соблюдение требуемых свойств обеспечивается регулярным контролем на производстве. 9№ 0003

Изоляция фасада в виде изоляционных панелей из минеральной ваты KEIM устойчива и долговечна, а также обеспечивает превосходную тепло-, звуко- и противопожарную защиту, помогает сократить количество потребляемой энергии и снижает выбросы CO2, пригодна для вторичной переработки и имеет положительный срок службы оценка цикла.

Все изоляционные панели являются огнеопасными A1 (DIN EN 13501-1).

Coverrock II

Изоляционные плиты из минеральной ваты согласно DIN EN 13162, для использования в KEIM ETICS в соответствии с положениями соответствующего разрешения. Качественный, негорючий A1 в соответствии с DIN EN 13501-1, стабильный по размерам, с двусторонним покрытием.

На стороны с покрытием нет необходимости наносить пресс-наполнитель. Соблюдайте информацию на клейкой стороне упаковки или в технической документации.

Изоляционные плиты из минеральной ваты соответствуют повышенным требованиям

Ассоциации изоляционных систем, штукатурок и строительных растворов (VDPM) e.V.



Расчетное значение теплопроводности: 0,035 Вт/мК



Другие изоляционные плиты из минеральной ваты по запросу.

Цветовой оттенок
Желто-коричневый
Упаковка
Толщина панели [мм] м² на пакет м² на поддон . Связь м² на палле

60 2.00 20.00 10 12
80 1.50 15.00 10 9
100 1.50 12.00 8 8
120 1.50 9. 00 6 7
140 1.00 8.00 8 5
160 1.00 8.00 8 5
180 1.00 6.00 6 5
200 1.00 6.00 6 5
220* 0.50 5.00 10 5
240* 0.50 5.00 10 5
260* 0.50 4.00 8 5
280* 0.50 4.00 8 5
300* 0.50 4.00 8 5
Дополнительная информация об упаковке
* Срок поставки по запросу. Компания KEIMFARBEN должна быть проинформирована об использовании в системах ETIC.

Downloads

  • TM_Coverrock II_EN-DE_2022-02.pdf

Coverrock II (1200×400)

Изоляционные плиты из минеральной ваты в соответствии с DIN EN 13162. Для использования в соответствии с положениями KEIMICSET . Качественный, негорючий A1 в соответствии с DIN EN 13501-1, стабильный по размерам, с двусторонним покрытием.

На стороны с покрытием нет необходимости наносить пресс-наполнитель. Соблюдайте информацию на клейкой стороне упаковки или в технической документации.

Изоляционные плиты из минеральной ваты соответствуют повышенным требованиям

Ассоциации изоляционных систем, штукатурок и строительных растворов (VDPM) e.V.



Расчетное значение теплопроводности: 0,035 Вт/мК



Другие изоляционные плиты из минеральной ваты по запросу.

Цветовой оттенок
Желто-коричневый
Упаковка
Толщина панели [мм] м² на сумку м² на палне

80 1. 50 15.00 10 9
100 1.50 12.00 8 8
120 1.50 9.00 6 7
140 1.00 8.00 8 5
160 1.00 8.00 8 5
180 1.00 6.00 6 5
200 1.00 6.00 6 5
220* 0.50 5.00 10 5
240 * 0,50 5,00 10 5
77. Die Verwendung in WDV-Systemen ist KEIMFARBEN bekannt zu geben.

Загрузка

  • TM_Coverrock II (1200×400)_EN-DE_2022-02.pdf

FKD-MAX C2

Изоляционная плита из минеральной ваты согласно DIN EN 13162, для использования в допуск З-33. 46-1187. Качественный, негорючий A1 в соответствии с EN 13501-1, стабильный по размерам, с двусторонним покрытием.

В качестве альтернативы возможны другие применения в KEIM ETICS в соответствии с положениями соответствующих разрешений.

На стороны с покрытием нет необходимости наносить пресс-наполнитель. Соблюдайте информацию на клейкой стороне упаковки или в технической документации.

Изоляционные плиты из минеральной ваты соответствуют повышенным требованиям

Ассоциации изоляционных систем, штукатурок и строительных растворов (VDPM) e.V.



Расчетное значение теплопроводности: 0,035 Вт/мК



Другие изоляционные плиты из минеральной ваты по запросу.

Цветовой оттенок
Желто-коричневый
Упаковка
Толщина панели [мм] м² на пакет MIP PER PALLET 286 286 286 286 286 286 286 286 286 286 286 286 286 286 286 286

.
60 1,92 19,2 10 13
80 1,44 14. 40

014

10 11
100 0.96 11.52 12 8
120 0.96 9.60 10 7
140 0.96 7.68 8 6
160 0.96 5.76 6 5
180 0.96 5.76 6 5
200 0.96 5.76 6 4
220* 0.48 4.80 10 4
240* 0.48 4.80 10 3
260* 0.48 3.84 8 3
280* 0.48 3.84 8 3
300* 0.48 3. 84 8 3
Упаковка по запросу 8 *

Срок поставки по запросу 8 *

Компания KEIMFARBEN должна быть проинформирована об использовании в системах ETIC.

Downloads

  • TM_FKD-MAX C2_EN-DE_2022-04.pdf

FKD Light C2

Изоляционные плиты из минеральной ваты в соответствии с DIN EN 13162. Для использования в соответствующих положениях KEIM ETICS. . Качественный, негорючий A1 в соответствии с DIN EN 13501-1, стабильный по размерам, с двусторонним покрытием.

На стороны с покрытием нет необходимости наносить пресс-наполнитель. Соблюдайте информацию на клейкой стороне упаковки или в технической документации.

Изоляционные плиты из минеральной ваты соответствуют повышенным требованиям Ассоциации систем изоляции, штукатурок и строительных растворов (VDPM) e.V.



Расчетное значение теплопроводности: 0,035 Вт/мК



Другие изоляционные плиты из минеральной ваты по запросу.

Цветовой оттенок
Желто-коричневая
Упаковка
Толщина панели [мм] м² на пакет м² на поддон на панель S-PARTELE на панель .

1.92 19.2 10 11
80 1.44 14.40 10 9
100 0.96 11.52 12 9
120 0.96 9.60 10 7
140 0.96 7.68 8 6
160 0.96 5.76 6 6
180 0.96 5.76 6 5
200 0.96 5.76 6 4

Загрузки

  • TM_FKD LIGHT C2_EN-DE_2022-02. PDF

Coverrock X-2

Скальная шерстя положения соответствующего утверждения. Качественный, негорючий A1 в соответствии с DIN EN 13501-1, стабильный по размерам, с двусторонним покрытием.

На стороны с покрытием нет необходимости наносить пресс-наполнитель. Соблюдайте информацию на клейкой стороне упаковки или в технической документации.

Изоляционные плиты из минеральной ваты соответствуют повышенным требованиям

Ассоциации изоляционных систем, штукатурок и строительных растворов (VDPM) e.V.



Расчетное значение теплопроводности: 0,035 Вт/мК



Другие изоляционные плиты из минеральной ваты по запросу.

Цветовой оттенок
желто-коричневый
Упаковка
Толщина панели [мм] м² в пачке м² на поддоне Bundle per pallet Dynamic stiffness s` [MN / m³]
80 1.50 15. 00 10 11
100 1.50 12.00 8 11
120 1.50 9.00 6 9
140 1.00 8.00 8 9
160 1.00 8.00 8 9
180 1.00 6.00 6 9
200 1.00 6.00 6 6

Downloads

  • TM_Coverrock X-2_RU-DE_2022-02.pdf

KEIM Parawet-MW

Сборный изоляционный клин из минеральной ваты с наклоном 5°, поверхностным водонепроницаемым покрытием, встроенным тканевым флажком и прозрачной капельной кромкой. Для установки в качестве подоконного клина под подоконник KEIM для создания второго уровня уплотнения.

Цветовой оттенок
серый
Расход
ок. 1,0 м/м
Дополнительная информация об упаковке
Другие выступы по запросу. Максимальная длина заказа 3000 мм.
Ширина сетки
4 x 4 мм

Загрузки

  • TM_PARAWET-MW_EN-DE_2022-11.PDF

SPEEDROCK II

ROCK

SPEEDROCK II

. положения соответствующего утверждения. Качественный, негорючий A1 в соответствии с DIN EN 13501-1, стабильный по размерам, с двусторонним покрытием.

На стороны с покрытием нет необходимости наносить пресс-наполнитель. Соблюдайте информацию на клейкой стороне упаковки или в технической документации.

Изоляционные плиты из минеральной ваты соответствуют повышенным требованиям

Ассоциации изоляционных систем, штукатурок и строительных растворов (VDPM) e.V.



Номинальное значение теплопроводности: 0,041 Вт/мК



Прочие ламели из минеральной ваты по запросу.

Цветовой оттенок
Желто-коричневая
Упаковка
Толщина панели [мм] м² на пакет м² на поддон на панель на палне

2.88 28.80 10 120
50 1.92 23.04 12 120
60 1.92 19.20 10 100
80 1.44 14.40 10 100
100 0.96 11.52 12 100
120 0.96 9.60 10 80
140 0.96 7.68 8 80
160 0.96 5.76 6 80
180 0.96 5.76 6 60
200 0. 96 5.76 6 60
220 0.48 4.80 10 40
240 0,48 3,84 8 40
Deckeard info Decial Incopare
77 Decial Incopare
7777779

9

.0280

Downloads

  • TM_Speedrock II_EN-DE_2022-02.pdf

FKD-T FB C2 (Brandriegel)

Изоляционные плиты из минеральной ваты в соответствии с DIN EN 13162. Подходит для использования исключительно в противопожарных системах ETIC. с изоляционными плитами EPS. Прошедший контроль качества, негорючий A1 в соответствии с EN 13501-1, стабильный по размерам, без покрытия, номинальное значение теплопроводности 0,035 Вт/мК.

Обратите внимание на информацию на клейкой стороне упаковки или в технической документации.

Изоляционные плиты из минеральной ваты соответствуют повышенным требованиям Ассоциации систем изоляции, штукатурок и строительных растворов (VDPM) e.V.

Номинальное значение теплопроводности: 0,035 Вт/м·К

В качестве альтернативы можно использовать пластину из минеральной ваты Speedrock II в качестве меры противопожарной защиты.

Оттенок цвета
желто-коричневый
Упаковка
Размер панели [мм] Толщина панели [мм] m² per bundle m² per pallet Bundle per pallet
1200 x 200 100 0.96 11.52 12
1200 x 200 120 0.96 9.6 10
1200 x 200 140 0,96 7,68 8
1200 x 200 16011114

.0014
1200 x 200 180 0. 96 5.76 6
1200 x 200 200 0.96 5.76 6
1200 x 200 220 0.48 4.8 10
1200 x 200 240 0.48 4.8 10
1200 x 200 260 0.48 3.84 8
1200 x 200 280 0.48 3.84 8
1200 x 200 300 0.48 2.88 6

Downloads

  • TM_FKD-T FB C2 (Brandriegel)_RU-DE_2022-02.pdf

KEIM Reveal-Top

Изоляционная плита перекрытий с отделкой из бесцементной штукатурки и тканевой плитой для поверхности фасада. Для рационального утепления софитов.

KEIM Reveal-Linto-Top-MW с интегрированным капельником для оптимальной изоляции в области перемычки.

Цветовой оттенок
белый
Дополнительная информация об упаковке
Можно заказать длину для конкретного объекта. Другие толщины и выступы по запросу.
Ширина ячейки
4 x 4 мм

Загрузка

  • TM_Reveal-Top_RU-DE_2022-11.pdf

KEIM MW-Laibungsplatte 90 03 030002 Изоляционные плиты из минеральной ваты в соответствии с DIN EN 13162 для использования в качестве изоляционных плит перекрытий в системах KEIM ETIC. Качественный, негорючий A1 в соответствии с DIN EN 13501-1, стабильный по размерам, с двусторонним покрытием.

На стороны с покрытием нет необходимости наносить пресс-наполнитель. Сторона гипса отмечена.



Расчетное значение теплопроводности: 0,035 Вт/мК

Цветовой оттенок
желто-коричневый
Упаковка
Толщина панели [мм] .

10
30* 0,035 3.

Опубликовано

в

от

admin

Метки:

Комментарии

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
