Дифавтомат выбивает без нагрузки: Выбивает дифавтомат: причины срабатывания АВДТ

Выбивает дифавтомат: причины срабатывания АВДТ

Основным средством защиты от поражения электрическим током является защитное заземление, но при его отсутствии или как дополнительная мера защиты устанавливается УЗО или дифференциальный автомат.

Это надёжное устройство, но в некоторых случаях поиск причины, почему выбивает дифавтомат или срабатывает устройство защитного отключения, может оказаться достаточно сложной операцией.

Выбивает дифавтомат причины

Этот прибор совмещает в себе элементы УЗО и обычного автомата, поэтому причины, почему выбивает дифавтомат, могут заключаться в функциях этих устройств или особенностях конструкции аппарата.

1) Неправильное подключение

Если срабатывание защиты происходит сразу после первого включения аппарата, то причина может быть в неправильном монтаже. Для проверки желательно отключить электроприбор или линию, а вместо них подключить светильник с лампой мощностью не менее 20 Вт.

Самой распространённой ошибкой является подключение к АВДТ фазного проводника и соединение нейтрали с «общей» нулевой шиной. При этом через первичные обмотки встроенного трансформатора тока начинает протекать только ток фазы, что приводит к появлению напряжения во вторичной обмотке и срабатыванию аппарата.

Аналогичная ситуация возникает, если поменять местами в розетке ноль и заземление. Оба этих проводника по отношению к фазной клемме имеют потенциал сети, однако при неправильном подключении ток вместо нейтрали через дифавтомат будет протекать по линии заземления мимо аппарата.

Это так же нарушает равенство токов и приводит к аварийному отключению.

2) Неправильный выбор по дифференциальному току

Уставка дифференциального тока у ВДТ (выключатели дифференциального тока) всех типов (кроме противопожарных) не может быть выше 30 мА. Это ток неотпускания, выше которого человек, попавший под воздействие электричества, не может освободиться самостоятельно.

Однако идеальной изоляции не существует и через электроприборы и кабельные линий может протекать постоянный ток утечки.

Его величина нормируется ПУЭ п.7.1.83, где указано, что допустимый ток утечки зависит от мощности аппарата и длины проводов:

• 1,8 мА на 1 кВт мощности или 4 мА на 10 А тока потребления;
• 0,1 мА на 100 м кабельных линий.

При этом согласно тому же пункту правил, для предотвращения ложных срабатываний максимальная величина этого параметра не должна превышать 1/3 уставки УЗО или 10 мА для большинства моделей. Соответственно, к одному дифавтомату можно подключать аппараты общей мощностью не более 5 кВт.

В отличие от уставки блока дифференциального тока, наличие постоянного ток утечки в допустимых пределах не влияет на электробезопасность, поэтому некоторые электромонтёры при проектировании электрощитка увеличивают номинальный ток дифавтомата.

Это допустимо при установке аппаратов в сухом помещении, но повышенная влажность воздуха на улице может привести к ложным срабатываниям.

3) Неисправность дифференциального автомата

Если выбивает дифавтомат, причины этого явления могут заключаться в неисправности механизма устройства. В зависимости от узла срабатывание может происходить в разных ситуациях:

• Заклинила кнопка «Тест». Этот узел производит проверку работоспособности дифавтомата путём присоединения к схеме добавочного сопротивления. При заклинивании кнопки контакт механизма остаётся замкнутым и отключение происходит сразу при подаче питания даже если отсоединить от аппарата все отходящие провода.
• Неисправен механизм отключения. В этом случае срабатывание защиты происходит при резком закрытии двери, ударах по стене и других аналогичных ситуациях. Для проверки можно постучать по корпусу аппарата рукояткой отвёртки или тупым концом карандаша.
• Влага внутри корпуса. При установке прибора на улице внутрь механизма может попасть влага. В этом случае в аппарате падает сопротивление изоляции и появляется ток утечки, что приводит к аварийному отключению.
• Подгоревшие клеммы или контактная группа. Внутри дифавтомата кроме дифференциальной находится тепловая защита. При плохом контакте происходит нагрев проблемного участка и перегрев механизма, не связанный с перегрузкой. Определить неисправность можно по потемневшему корпусу, подгоревшей клемме или нагреву аппарата.

Возможны так же и другие неисправности.

4) Короткое замыкание

Кроме блока дифференциальной защиты в дифавтомате имеются так же электромагнитный расцепитель. Этот элемент выполняет функцию защиты линии от короткого замыкания.

При этом необходимо отключить питание линии как можно быстрее, поэтому время срабатывания максимальной защиты должно быть не более 20 мс. Такая ситуация возникает при выходе из строя электроприбора или изоляции между проводами в линии.

5) Перегруз сети

Кроме короткого замыкания в сети возможна перегрузка. Это явление происходит при одновременном включении в сеть большого количества электроприборов, общая мощность которых превышает допустимую для кабеля данного сечения.

Отключение линии при этом производит тепловая защита, время срабатывания которой обратно пропорционально силе тока.

6) Неисправность электрического оборудования

Чаще всего срабатывание дифавтомата происходит из-за неисправности подключённых электроприборов. Это может быть перегрузка, короткое замыкание внутри оборудования или повреждение изоляции между токоведущими деталями и заземлёнными элементами.

Для обнаружения этой проблемы достаточно по очереди отключить от сети все аппараты. В том случае, если к одному дифференциальному автомату подключены несколько линий, отключать необходимо соответствующие автоматические выключатели.

7) Реальная утечка тока на линии

Кроме утечки тока внутри электроприборов это явление может возникать в электропроводке. Чаще всего это происходит в переходных коробках, розетках и других местах, в которых отсутствует изоляция на проводах, но возможна так же и в других участках при повреждении оболочки кабеля.

8) Попадание человека под напряжение

Разовое отключение может произойти при ремонте электропроводки под напряжением или прикосновении к корпусу электроприбора с повреждённой изоляцией.

Если на заземлённом корпусе устройства появляется напряжение, то должен сработать автомат линии, но при отсутствии заземления функции защиты людей от поражения электрическим током выполняет дифференциальный автомат.

В этих ситуациях установка такого прибора предписывается ПУЭ п.7.1.72.

9) Замыкание нуля и заземления – N и PE

Принцип действия ВДТ всех типов заключается в постоянном сравнении тока в фазном и нулевом проводниках. В нормальной ситуации эти токи равны и любое событие, нарушающее это равенство, приводит к срабатыванию защиты.

При замыкании или повреждении изоляции между этими проводниками часть тока, который должен протекать по нейтрали к питающему трансформатору, проходит по заземляющему проводу.

Он так же соединён с нейтралью подстанции, поэтому это не влияет на работу электроприборов, однако эта утечка нарушает равенство токов, проходящих через дифавтомата, и приводит к срабатыванию защиты.

Срабатывание защиты под нагрузкой или без неё

Все случаи аварийного отключения дифавтомата можно разделить на две категории, в зависимости от того, происходит срабатывание защиты под нагрузкой или без неё.

Выбивает без нагрузки

Если выбивает дифавтомат без нагрузки, то это может быть связано с перегрузкой линии, коротким замыканием или появлением тока утечки.

Для определения причины отключения можно временно заменить дифавтомат обычным автоматическим выключателем. Если срабатывания устройства прекращаются, следовательно, имеется ток утечки и необходимо проверить состояние изоляции.

Если перегрузка или замыкание происходит только при подключенном электроприборе, значит неисправен этот аппарат, в противном случае после его отсоединения от сети срабатывание защиты не происходит.

Выбивает дифавтомат при включении нагрузки

В том случае, если выбивает дифавтомат при включении нагрузки, то такая ситуация может быть вызвана следующими причинами:

• Замыкание в линии между проводами. Проверяется заменой дифавтомат на комплект из простого автоматического выключателя и УЗО (либо установкой дифавтомата с индикацией по утечки тока). При этом должен отключаться только автомат, а блок дифференциального тока остаться включённым.
• Нарушение изоляции между одним из проводов и заземлением или заземлёнными металлоконструкциями. В этом случае срабатывает блок дифференциальной защиты и при установке автомата вместе с УЗО срабатывает только УЗО.

Информация! При нарушении изоляции между фазным и заземляющим проводников сработать может любой из двух аппаратов.

Вывод

Дифференциальный автомат предназначен для замены сразу двух защитных приборов — УЗО и автоматического выключателя. Однако из-за того, что он выполняет несколько функций, иногда трудно определить, почему выбивает дифавтомат.

В большинстве устройств отсутствует сигнализация того, какая именно причина срабатывания защиты. Это затрудняет поиск неисправности и, кроме цены, это является главным недостатком дифференциальных автоматов по сравнению с комплектом из УЗО и обычного автоматического выключателя.

Для определения причины срабатывания нужно временно вместо дифавтомата установить обычный автомат и УЗО. При недостатке места они монтируются не на DIN-рейку, а подвешиваются на кусках проводов или устанавливаются возле электроприбора.

Похожие материалы на сайте:

• Как выбрать автомат по мощности нагрузки
• Какой ток утечки выбрать для Дифавтомата
• Почему срабатывает автоматический выключатель

Что такое дифавтомат, для чего применяют, схемы, как подключить

Из статьи вы узнаете, что такое дифавтомат и для чего применяют, какие бывают, устройство и принцип действия устройства, принципиальная схема, расшифровка обозначений на корпусе, как подключить.

СОДЕРЖАНИЕ:

Безопасность – это важно

При проектировании и прокладке низковольтной электрической сети одной из главных задач для специалистов является защита от коротких замыканий и обеспечение максимального уровня безопасности.

Для ее решения применяются специальные устройства, одним из которых является дифференциальный автомат (дифавтомат).

Ниже рассмотрим следующие вопросы:

• Что это за изделие?
• Для чего применяют, и какие виды дифавтоматов бывают?
• Из каких элементов он состоит, и как работает?
• Как расшифровать обозначения и подключить дифавтомат?
• В чем причины срабатывания?

Определение дифавтомата

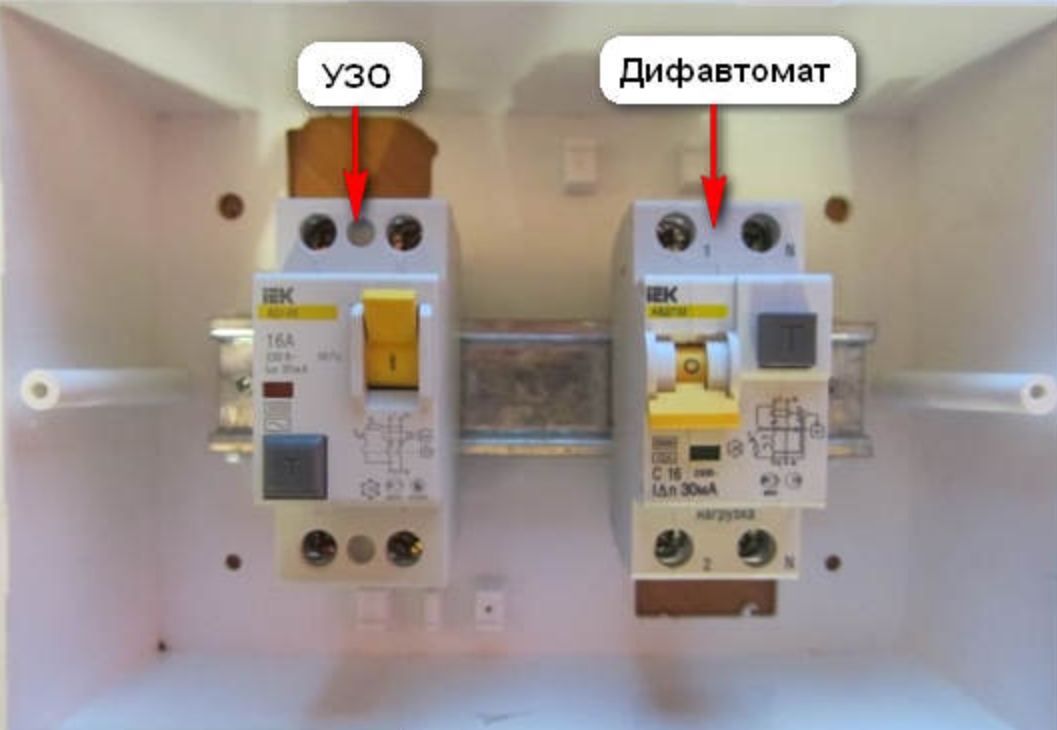

Дифференциальный автомат — защитное устройство, которое устанавливается в низковольтной сети для обеспечения ее комплексной защиты.

В одном аппарате объединяется две функции — автоматического выключателя (отсечки) и УЗО.

Благодаря расширенным возможностям, изделие пользуется широким спросом в быту и на производстве.

Сфера применения

Дифавтомат применяется для решения следующих задач:

• Защиты определенного участка сети от протекания повышенных токов, возникающих в случае КЗ или перегрузки.
• Предотвращения пожара или попадания людей под действие напряжения из-за появления утечки, возникающей по причине некачественной изоляции проводов или выхода из строя бытовых приборов.

В первом случае дифференциальный автомат работает как автоматический выключатель, а во втором — как УЗО (устройство защитного отключения).

Какие виды бывают?

Дифференциальный автомат — универсальный аппарат, который может с легкостью применяться в одно-, так и трехфазных сетях.

В первом случае используются изделия с двумя полюсами, а во втором — с четырьмя.

Читайте также:

Конструктивные особенности, принцип действия и схема дифавтомата

Рассматривая обозначение устройства по ГОСТ, несложно выделить конструктивные элементы защитного аппарата.

К основным стоит отнести:

• Дифференциальный трансформатор;
• Группа расцепителей (тепловой и электромагнитный).

Каждый из элементов выполняет определенные задачи. Рассмотрим их подробнее.

Дифтрансформатор — устройство с несколькими обмотками, число которых напрямую зависит от количества полюсов.

В его задачу входит сравнение нагрузочных токов в каждом из проводников. В случае расхождения показателей появляется ток утечки, который направляется в пусковой орган.

Если параметр выше определенного уровня устройство отключает электрическую цепь посредством разделения силовых контактов дифавтомата.

Для проверки работоспособности предусмотрена специальная кнопка, чаще всего подписываемая, как «TEST». Она подключена через сопротивление, которое подключается двумя способами:

• Параллельно одной из существующих обмоток;
• Отдельной обмоткой на трансформатор.

После срабатывания кнопки пользователь искусственно формирует ток небаланса. Если дифавтомат исправен, он должен отключить цепь. В противном случае делаются выводы о неисправности аппарата.

Следующий элемент дифавтомата — электрический расцепитель. Конструктивно он имеет вид электрического магнита с сердечником.

Назначением элемента является воздействие на отключающий механизм. Срабатывание электромагнита происходит при увеличении нагрузочного тока выше установленного уровня.

Чаще всего это бывает при появлении КЗ в низковольтной сети. Особенность расцепителя заключается в срабатывании без выдержки времени. На отключение питания уходят доли секунды.

В отличие от электромагнитного, тепловой расцепитель защищает не от КЗ в цепи, а от перегрузок. В основе узла лежит биметаллическая пластинка, через которую протекает нагрузочный ток.

Если он выше допустимого значения (номинального тока дифавтомата), происходит постепенная деформация этого элемента. В определенный момент пластина из биметалла постепенно изгибается.

В определенный момент она воздействует на отключающий орган защитного устройства. Задержка времени теплового расцепителя зависит от тока и температуры в месте установки. Как правило, эта зависимость имеет прямо пропорциональный характер.

На кожухе дифавтомата прописывается нижний предел (указывается в мА). Кроме тока утечки, указывается и номинальный ток расцепителя. Более подробно о маркировке аппарата поговорим ниже.

Как расшифровать обозначения на корпусе?

Выше уже отмечалось, что на корпусе дифференциального автомата можно найти всю необходимую информацию.

Изучив основные параметры, легче принимать решение — подходит ли прибор под решения конкретных задач.

К наиболее важным обозначениям стоит отнести:

• АВДТ — аббревиатура, сокращенный вариант полного названия («автоматический выключатель дифференциального тока»).
• С25 — номинальный параметр тока. Здесь C — характеристика зависимости времени и тока, а 25 — предельный ток дифавтомата, превышение которого недопустимо.
• 230 В — номинальное напряжение, при котором допускается применение аппарата (для бытовой сети).
• In 30mA — параметр тока утечки. При достижении 30 мА работает УЗО.
• Специальный знак, который подтверждает наличие функции УЗО и тип АВДТ. По наличию обозначения делается вывод о способности дифференциального автомата реагировать на постоянный или переменный пульсирующий ток.

Также на корпусе защитного изделия нанесена принципиальная схема. Обычному обывателю она может ничего не рассказать, поэтому на нее не обязательно обращать внимание.

Также на внешней части устройства предусмотрена кнопка «ТЕСТ», необходимая для периодического контроля исправности устройства в части УЗО. Об особенностях проверки с помощью этого элемента мы уже говорили выше.

Как подключить устройство?

Перед тем как подключить дифавтомат, стоит разобраться с типом электрической проводки.

Здесь возможны следующие варианты:

• Тип сети — однофазная или трехфазная. В первом случае номинальное напряжение составит 220 Вольт, а во втором — 380.
• Наличие заземления — существуют сети с заземлением или без него.
• Место для монтажа. Чаще всего АВДТ устанавливается в квартире, но возможен монтаж на каждую отдельную группу проводников.

С учетом рассмотренных условий необходимо определиться, как подключать защитный аппарат. Стоит помнить, что дифавтомат может иметь ряд конструктивных отличий.

Рассмотрим основные способы подключения в щитке:

1. Простейший вариант. Популярный способ — установка одного дифференциального автомата, который защищает всю цепочку. При выборе такого варианта желательно покупать дифавтомат с большим номинальным током, чтобы учесть нагрузку всех потребителей в квартире. Главный минус схемы заключается в сложности поиска места повреждения при срабатывании защиты. По сути, проблема может скрываться на любом из участков проводки.В приведенной схеме видно, что «земля» идет отдельно и объединяется с шиной заземления. К ней же подключаются все проводники (PE) от электрических приборов. Ключевое значение имеет подключение «нуля», который выведен из дифавтомата. Его объединение с другими «нулями» электрической сети запрещено. Это объясняется разницей величин токов, проходящих по каждому из нулевых проводников, из-за чего дифференциальный автомат может срабатывать.
2. Надежная защита. Это улучшенный вариант подключения защитного аппарата, благодаря применению которого удается повысить надежность сети и упростить задачу поиска повреждения. Особенность заключается в монтаже отдельного дифавтомата на каждую группу проводов. Следовательно, защитный аппарат будет работать только в той ситуации, когда проблема возникнет на контролируемом участке цепи. Другие участки продолжат работать в обычном режиме. В отличие от прошлой схемы, найти неисправность в случае КЗ, появления утечки или перегрузки в сети много проще. Но имеется и недостаток — большие финансовые затраты, связанные с необходимостью покупки нескольких дифавтоматов.
3. Схема без заземления. Рассмотренные выше варианты подключения дифавтомата подразумевают наличие защитной «земли». Но в некоторых домах или на дачном участке контур заземления отсутствует вовсе. В таких сетях применяется однофазная сеть, где присутствует только фаза и «ноль». В этой ситуации защитный аппарат (АВДП) подключается по другому принципу. Если у вас в низковольтной сети также нет «земли», перед установкой дифавтомата желательно полностью поменять проводку в доме. В противном случае в сети может быть ток утечки, из-за которого будет срабатывать УЗО.
4. Схема для 3-х фазной сети. В случаях, когда требуется монтаж дифференциального аппарата в цепи тремя фазами (например, в современной квартире, в доме или в гараже), требуется соответствующий АВДП. Принципа построения здесь такой же, как и в прошлом случае. Разница в том, что на входе и на выходе нужно подключать четыре жилы.

По каким причинам может сработать дифавтомат?

В процессе эксплуатации защитного устройства важно понимать, в каких случаях оно может сработать.

С учетом этих нюансов стоит принимать решение о причине проблемы (короткое замыкание, ток утечки и прочие).

Рассмотрим каждый из вариантов более подробно:

Срабатывание без нагрузки.

В старых домах с плохой проводкой имеют место серьезные проблемы с изоляцией.

Последняя изношена и высок риск появления токов утечки, величина которых может меняться с учетом многих параметров — наличия рядом животных уровня влажности и так далее.

В такой ситуации АВДП может срабатывать ложно.

Причиной проблемы может быть:

• Поврежденная изоляция;
• Наличие скруток;
• Просчеты в расположении распредкоробок;
• Электрофурнитура.

Для выявления причины требуется ревизия проводки. Начинать необходимо с диагностики места повреждения.

Например, если дифавтомат выбивает при включении лампочки, проблему необходимо искать в осветительной цепи.

Если АВДП срабатывает после подключения какого-то либо устройства в розетку, стоит убедиться, что это устройство исправно.

При замыкании «нуля» и «земли».

Если по какой-либо причине провода N и PE касаются друг друга, высок риск срабатывания дифференциального автомата. Распространенные места замыканий — в распредкоробке или в коробе под розетку.

Читайте по теме — эффективные способы защиты электроприборов с помощью специальных устройств.

Логика срабатывания построена на принципе действия устройства. Если «ноль» и «земля» объединены, ток разделяется между двумя проводниками. Соответственно, в дифтрансформаторе нет равенства токов, и он воспринимает этот факт, как утечку.

С проблемой часто сталкиваются начинающие мастера, которые не имеют должного опыта в вопросе обслуживания дифавтомата.

1. В момент включения нагрузки. Если АВДП работает при подключении нагрузки, проблему необходимо искать в изоляции. Использовать проводку при такой неисправности небезопасно, поэтому рекомендуется вызвать специалиста и разобраться с проблемой. Если же ее игнорировать, высок риск попадания под напряжение кого-либо из членов семьи или возникновения пожара.
2. При скачках напряжения. Логика дифавтомата построена таким образом, что отключение может происходить в случае повышения напряжения. Правда, такой опцией обладают не все устройства, а только имеющие электронную схему. Кроме того, защита может работать при КЗ внутри потребителя, ведь дифавтомат умеет отключаться при таком виде аварии.

Читайте по теме — как действует электрический ток на организм человека.

Итоги

Дифференциальный автомат — полезное устройство, способное защитить от КЗ и токов утечки в низковольтной сети.

Для его правильного применения важно знать правила подключения и эксплуатации, а также особенности диагностики неисправности в случае срабатывания аппарата. Полезно почитать — как выполнять монтаж электропроводки в деревянном доме.

Tags: Электробезопасность

Как подключить дифференциальный автомат: схемы подключения

Электропроводка несет массу рисков для дома, его жильцов и оборудования. Большинство из них можно устранить установкой дифференциально-токового выключателя (АВДТ) — дифавтомата.

Это устройство обеспечивает защиту от тока утечки, перегрузки сети, короткого замыкания и поражения электрическим током. Важно знать, как подключить дифференциальную машину, чтобы максимально защитить оборудование, здоровье людей и имущество.

Содержание статьи:

• Принцип работы дифавтомата
• Возможные схемы подключения
  • Однобуквенная система
  • Двухуровневая система подключения
  • Одноуровневая система дифавтоматов

  9 Установка дифавтоматов с заземлением

  9009

  • Трехфазная цепь
  • Особенности установки селективных дифавтоматов
• Пошаговая инструкция по установке дифавтоматов
• Полезные советы по установке
• Выводы и полезное видео по теме

Принцип работы дифавтомата

В дифавтомат встроено три механизма, каждый из которых отключает напряжение в определенной ситуации:

• наличие ток утечки;
• неожиданное короткое замыкание;
• перегрузка электрической сети по мощности.

Утечка определяется с помощью дифференциального трансформатора, реагирующего на разницу между значениями тока на «нуле» и «фазе».

Разница может возникнуть, когда человек вступает в контакт с живыми предметами или когда электрические приборы частично замыкаются на окружающие их поверхности. В таких случаях и отключает электричество.

Механизм защиты при обнаружении утечки тока может быть электромеханическим или электронно-механическим. Второй вариант подразумевает наличие микросхемы управления

Датчик короткого замыкания

реагирует на большой ток. А подключение избыточной нагрузки определяется нагревом металлической термопластины, открывающей электросеть при повышении собственной температуры.

Таким образом, любая опасная ситуация, связанная с проводкой, быстро определяется дифавтоматом и заканчивается защитным отключением напряжения в проблемной цепи.

Возможные схемы подключения

Способы подключения дифавтоматов отличаются не столько расположением проводов, сколько количеством и характеристиками самих устройств. Поэтому важно разобраться в возможных схемах, выяснить особенности их применение и подключение с целью обеспечения максимальной защиты себя и бытовой техники за минимальные деньги.

Однобуквенная система

Первая схема подключения дифавтомата подразумевает наличие только одного защитного устройства. Монтируется сразу после счетчика. Все имеющиеся электрические цепи подключаются к выходу АВДТ.

По возможности устанавливайте в начале каждого контура. . Так необходимо, чтобы можно было провести ремонт электропроводки в одной комнате, не выключая свет во всей квартире.

Единственный дифавтомат на всю квартиру — самый бюджетный вариант, но и он способен защитить жильцов от поражения электрическим током при случайном контакте с токопроводящей поверхностью

Максимальная токовая нагрузка защитного устройства должна быть соотнесена с мощностью одновременно подключаемого оборудования и характеристиками электросчетчика. Желательно, чтобы АЭДТ срабатывал раньше, чем предохранители на счетчике.

Питающие провода от электросчетчика подключаются к одиночному дифилтомату сверху, а те, к которым подключается внутриквартирная проводка, выходят снизу. Преимуществом такой схемы является ее простота, дешевизна и минимальная потребность в месте для размещения АВДТ.

Недостатком описываемого варианта электрозащиты является неудобство поиска причин выхода из строя дифавтомата. Так как обесточивается сразу вся квартира, определить, в какой именно комнате находится причина срабатывания выключателя высокого напряжения, достаточно сложно.

Кроме того, если проблема с электропроводкой возникает только в одной комнате, то включить напряжение во всей квартире нельзя. Чтобы избежать недостатков схемы с одинарным дифавтоматом, рекомендуется посмотреть другие варианты его подключения.

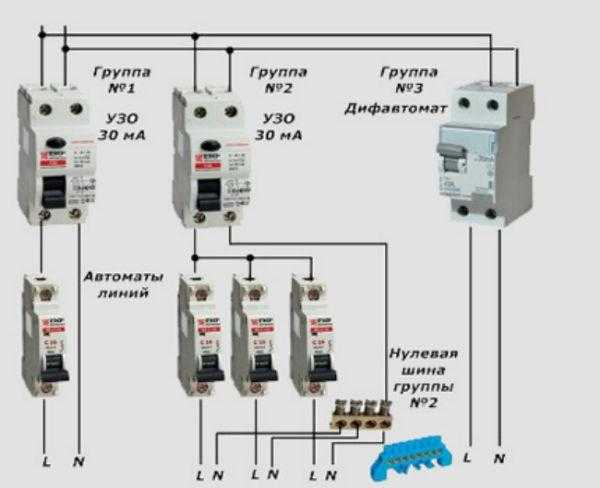

Двухуровневая система подключения

Двухуровневая система дифавтоматов более надежна и удобна в обслуживании. На первом уровне после электросчетчика подключен АВДТ, через который проходит вся нагрузка. Выходящие из него провода подключаются параллельно к нескольким дифавтоматам, количество которых равно количеству электрических цепей в квартире.

Продаются специальные щитки для установки нескольких дифлавоматов, которые экономят место на стене, сохраняя удобство подключения электрических проводов

Устройства уровня 2 могут быть менее мощными и иметь более низкий порог тока утечки. Это позволит сэкономить деньги при сохранении эффективности оборудования.

Теоретически к каждому бытовому прибору можно подключить отдельное защитное устройство, но на практике это нецелесообразно. Иногда в отдельную схему выделяют самое мощное оборудование в ванной комнате – стиральную машину, электрифицированный душ, джакузи.

К преимуществам двухуровневой дифференциальной схемы подключения автоматов относятся:

1. Надежность и безопасность . Дифавтомат первого уровня, по сути, является дублирующим и способен отключать электричество одновременно со следующими защитными устройствами.
2. Удобство поиска электрической цепи , в которой возникла неисправность.
3. Возможность отключения от электричества только одного помещения на время проведения ремонтных работ.

К недостаткам данного варианта защиты электросети можно отнести только необходимость приобретения нескольких дифавтоматов и сложность выделения места для их установки.

Рационально использовать двухуровневую схему при разветвленной сети с несколькими электрическими цепями. Если к электросчетчику подключается минимум оборудования, то достаточно будет установки одного дифавтомата.

Одноуровневая система дифавтоматов

Одноуровневая схема подключения дифавтоматов напоминает двухуровневую. Отличие только в отсутствии общего АВДТ. Сторонники этого варианта подчеркивают, что он экономит деньги и место за счет исключения из схемы одного защитного устройства.

Рекомендуется использовать коммутационную шину в одноуровневой схеме подключения дифлавоматов, что организует электрические провода и упрощает их монтаж

Недостатком данного способа монтажа является отсутствие в цепи резервного устройства, которое бы обеспечивало дополнительный уровень защиты. Что касается особенностей установки и приложений распределенной одноуровневой схемы, то они идентичны таковым в двухуровневой версии.

Установка дифавтоматов без заземления

Принципиальная схема подключения дифавтоматов при отсутствии заземления практически не отличается от рассмотренных выше одноуровневых и двухуровневых вариантов. Отличие заключается лишь в отсутствии специального сердечника, который должен подходить к каждой электрической точке, обеспечивая отвод тока от корпуса прибора при нарушении его электроизоляции.

Отсутствие заземления в квартире значительно облегчает монтаж электропроводки, но создает дополнительные риски при эксплуатации бытовых приборов

В старых многоэтажках и частных домах просто не было предусмотрено. В результате такой недальновидности возник риск поражения электрическим током при контакте с случайно включившимся оборудованием и конструкциями.

Дифавтомат функционально заменяет грозозащитный трос, разрывая электрическую цепь на сотые доли секунды после обнаружения утечки тока. За это время удар током не успевает нанести вред человеку, а воздействие ограничивается максимум легким вздрагиванием.

Кроме того, АЭДТ защищает оборудование от перегрузки и короткого замыкания, что выгодно отличается от обычного заземления.

Перечислены отличия в работе дифференциальных автоматов и УЗО и посвящено сравнению двух типов устройств защиты электропроводки.

Трехфазная цепь

Иногда возникает необходимость установки дифавтомата в здании, где подключена сеть 380В. Это может быть гараж, магазин или небольшое производственное помещение. При этом применяются те же схемы, что и в сети 220В. Отличается только конструкция дифавтомата.

Присоединение проводов трехфазной сети к зажимам дифференциальной машины осуществляется в строгом соответствии с маркировкой на ее корпусе

АЭДТ на трехфазное напряжение имеет четыре вводных зажима и такое же количество выходных клеммы, от которых провода идут к электроприборам. Желательно, чтобы в электрической цепи был заземляющий проводник. Но при отсутствии такого дифференциального тока автомат обязательно среагирует на ток утечки и отключит питание в помещении.

Преимущества и недостатки различных вариантов подключения АКБТ к трехфазной сети такие же, как и при 220В.

Особенности установки селективных дифавтоматов

Большинство селективных дифлювоматов имеют букву S в названии. Эти устройства отличаются от обычных высоковольтных цепей повышенным временем срабатывания при обнаружении тока утечки.

Дифавтоматы селективные применяются только как основное устройство в двухуровневых схемах. Они обеспечивают индивидуальное срабатывание устройств второго уровня без отключения питания по всей сети.

Селективный дифференциальный прибор покупать рационально только при монтаже двухуровневых цепей. Если он будет единственным в квартире, то задержка в работе, наоборот, станет его недостатком

Их особенность заключается в следующем. При появлении тока утечки его можно обнаружить дифрактоматами обоих уровней. Какой из них сработает первым, зависит от случая, но оба обычно отключают электричество.

Увеличение времени срабатывания центрального АВДТ позволяет дифавтомату второго уровня сработать первым. Таким образом, в результате неисправности отключается только одна электрическая цепь, а остальная часть квартиры продолжает оставаться под напряжением. Использование селективности позволяет использовать дифавтоматы с одинаковым порогом тока утечки.

Существует и другая схема подключения, без селективного устройства, позволяющая осуществлять селективное отключение выключателя второго разряда при появлении тока утечки.

Для этого центральный блок выбирается с пороговым значением параметра 100 мА, а вторичный — 30 мА. В этом случае первыми будут действовать дифавтоматы второго уровня, выборочно отключающие только одну электрическую цепь. Однако 100% работоспособность такой схемы не гарантируется.

Приоритет при покупке необходимо отдавать выборочным дифавтоматам, обеспечивающим большую надежность и удобство.

Пошаговая инструкция по установке дифавтомата

Установка дифавтомата не представляет сложности и может быть выполнена самостоятельно без специальной подготовки.

Место с блоком дифавтоматов должно быть в свободном доступе. Не рекомендуется размещать рядом с ним легковоспламеняющиеся или взрывоопасные предметы.

Последовательность действий следующая:

1. Проверить целостность АВДТ и работоспособность его тумблеров.
2. Закрепите дифавтомат на специальной металлической DIN-рейке в месте его постоянного расположения.
3. Отключить напряжение в квартире и проверить его отсутствие индикатором.
4. Зачистите провода питания в кабеле и подключите их к двум верхним клеммам дифавомата. Синий цвет обычно подключается к «нулю» АВДТ, желтый или коричневый — к контуру заземления, а третий цвет — к «фазе» устройства.
5. Подключить провода, подающие напряжение в квартиру или на последующие защитные устройства, к нижним клеммам дифференциального автомата.
6. Подайте напряжение на выключатель высокого напряжения и проверьте устройство.

Для проверки дифавтомата на нем предусмотрена специальная кнопка «Т».

При ее нажатии в электрической цепи появляется ток утечки, что должно привести к срабатыванию устройства и отключению напряжения. Если АЭДТ не среагировал, значит, он неисправен и подлежит замене.

В деревянных домах противопожарный щит для дифавтомата обязателен. Он защитит стены дома от возгорания в случае возгорания защитных устройств.

АТ Дифавтомат является лишь промежуточным звеном, обеспечивающим дополнительную защиту, поэтому его установка не вызовет затруднений.

Полезные советы по установке

Установка дифавтомата имеет множество мелких нюансов, которые помогут сделать работу оборудования эффективной и надежной.

«Ноль» на нагрузку обязательно должен идти от дифавтомата, иначе будет разница в значениях токов, и сразу сработает защитное устройство. В результате вы не сможете подключить электроприборы

У электрика не стоит пренебрегать советами, поэтому к рекомендациям следует отнестись внимательно:

1. При подключении проводов к дифференциальному автомату обязательно соблюдать полярность. «Нулевая» клемма обозначается буквой N, а «фаза» — 1 или 2.
2. Работы по подключению необходимо производить при полностью отключенных всех проводах.
3. Наилучшую безопасность обеспечивает двухуровневая схема с селективным дифильтроматом первого уровня.
4. Мощность дифлавоматов второго уровня стоит выбирать в соответствии с расчетной нагрузкой на электрическую цепь в каждом помещении.
5. Нельзя совмещать вывод «ноль» и «фаза» дифавтомата с неподключенными к нему электрическими проводами, даже если они идут от параллельно включенного АВДТ.
6. Выходящий из дифавтомата «ноль» не должен соприкасаться с заземлением.

При фиксации провода в клемме следите за тем, чтобы изоляция не попала в разъем. Плохой контакт может стать причиной перегрева дифавтомата и его поломки.

При несоблюдении большинства вышеперечисленных рекомендаций АЭДТ просто не будет работать должным образом. Он может «выбивать» при подключении нагрузки или вообще не реагировать на утечку тока. Поэтому к электропроводке нужно отнестись серьезно.

Выводы и полезное видео по теме

С какими трудностями вы можете столкнуться при подключении защитных устройств, вы узнаете из следующих видео.

Проверка двухуровневой селективной и неселективной схемы:

Внутреннее устройство дифавтомата:

Разбор различных схем подключения дифавтоматов (3 части):

Подключение дифференциального выключателя представляет собой простой технологический процесс. Главное условие быстрого монтажа – строгое соблюдение рекомендуемых электрических схем. В этом случае самостоятельная установка защитных устройств удастся с первого раза, а сам АЭДТ будет надежно служить долгие годы.

Хотите поделиться собственным опытом подключения дифференциальной машины? Знаете ли вы тонкости установки устройства, не приведенные в статье? Пожалуйста, пишите комментарии, задавайте вопросы, размещайте фотографии в блоке ниже.

Стиральная машина LG — Ошибка PF

Ошибка PF в стиральной машине LG встречается достаточно редко. Но если она появилась у вашего «домашнего помощника», то не стоит откладывать подобную проблему в долгий ящик. Ведь это сигнал о том, что с электросетью машины или вашего дома что-то не так, а это опасно не только дорогостоящим ремонтом техники, но и замыканием проводки. Давайте разберемся, в чем причины этой ошибки.

Более полная расшифровка кода PF стиралки LG звучит так: сбой питания на модуле управления. Причиной данного сбоя могут быть:

• кратковременное отключение питания во время работы машины;
• скачок напряжения в электросети вашего дома, достаточно чтобы напряжение упало на 10% или поднялось на 5%;
• подключение к сети дома электроприбора, который может вызвать скачок напряжения, например, сварочного аппарата.

Если ошибка возникла только один раз и больше не появлялась, то виной тому резкое отключение электроэнергии. Вы можете проигнорировать это и продолжить стирку, нажав кнопку «Старт».

Симптомы и их причины

Однако проблемы с электричеством в доме — не единственное, что может спровоцировать эту ошибку. Чтобы понять причину появления кода ПФ нужно обратить внимание на сопутствующие симптомы, проявляющиеся при работе стиральной машины. В первую очередь обратите внимание при появлении этого кода, например:

• возникает ошибка при выполнении той же программы;
• Код отображается при каждой стирке независимо от программы.

Оба варианта указывают на неисправность. Помимо электропроводки, к которой подключено оборудование, могут выйти из строя:

1. шнур питания или вилка стиральной машины, при этом сбой может произойти на любой программе и на любом этапе стирки;
2. модуль управления, в этом случае также возникает ошибка вне зависимости от программы;
3. проводка внутри машины на участке от ФПС до электронного модуля;
4. нагревательный элемент, который чаще всего проявляется на этапе стирки. Может показаться странным, но при перегорании тэна происходит короткое замыкание на корпус оборудования. А если у вас дифавтомат, то и выбивает. После повторного включения машины на дисплее появляется код PF.

Важно! Предотвратить перепады напряжения в сети, тем самым защитив детали стиралки, можно, если подключить машинку к сети через стабилизатор напряжения.

Что делать при неисправности

С чего начать проверку при подобной ошибке? На наш взгляд, лучше всего начать с осмотра шнура питания и розетки. Если визуально шнур питания цел, то проверку проводят с помощью мультиметра. Что касается розетки, то она должна быть заземлен и выведен отдельно для стиральной машины.

Отзыв! Не следует включать стиральную машину в сеть через удлинители и тройники.

Также необходимо проверить напряжение в сети. Если вы сомневаетесь в своих силах, то доверьте работу с электрикой мастеру в этой области, безопасность прежде всего. Следующим шагом должна быть проверка деталей внутри стиральной машины. Начните с шумового фильтра. Для этого сделайте следующее:

• отключить машину от сети;
• открутив винты, снимите верхнюю крышку;
• сразу за задней стенкой, сверху, на конце сетевого шнура, найти ФПС;
• отключите его и осмотрите контакты;
• проверить ФПС и поводок от фильтра к модулю управления с помощью мультиметра;
• в случае неисправности замените поврежденные провода.

Если не фильтр, то стоит проверить тэн. Нагревательный элемент в стиральных машинах марки LG расположен под баком с задней стороны. Поэтому, сняв заднюю стенку корпуса, нужно:

1. открутить центральный болт отопителя;
2. отсоединить клеммы с проводами;
3. проверить работу ТЭНа мультиметром;
4. при неисправности раскачивать движения из сиденья;
5. очистить место под отопителем, вытащив весь мусор;
6. установить новую оригинальную деталь;
7. подключить провода;
8. собрать машину.
