УЗО против дифавтомата – что лучше?

← Дешевле, но лучше? Да, это реально! || Распределительные щиты Univers с силовыми и слаботочными модулями →

Оговоримся сразу, что название было задумано другое — «Решение электрической схемы на УЗО или дифавтоматах – что лучше?», и оно звучит правильнее. Но поскольку запросы в поисковиках задаются именно такие, как в названии во главе, решили его не менять.

Итак, УЗО защищает жизнь человека при его прикосновении к токоведущим частям на которых имеется фазное напряжение. УЗО в момент прикосновения должно отключиться, сохранив человеку жизнь. Кроме того, протекание тока через не предназначенные для этого материалы может привести к возгоранию. В зданиях с ветхой электропроводкой пожары от повреждения изоляции случаются довольно часто. Тогда УЗО выполняет противопожарную функцию. Помним, что УЗО не защищает от перегрузки и короткого замыкания, для такой защиты УЗО устанавливают с одним автоматом или группой автоматических выключателей. С другой стороны, дифавтомат – это и есть УЗО и автоматический выключатель в одном корпусе. И он защищает линию от перегрузки, короткого замыкания и утечки тока. И, поскольку дифавтомат выполняет больше защитных функций линии, получается – это лучшее решение по сравнению с УЗО. Когда мы сравниваем одно УЗО и один дифавтомат так и есть.

Однако когда мы сравниваем УЗО с группой автоматических выключателей и группу дифавтоматов для группы линий, сравнение уже не в пользу дифавтомата. Почему? Потому что становится актуальной стоимость решения. А оно лучше у УЗО с группой автоматов. Автоматический выключатель значительно дешевле дифавтомата, а УЗО можно поставить общее не на один автомат, а на группу. При том, что функционал решения будет таким же, как в случае с группой дифавтоматов.

Как работает УЗО

На схеме УЗО изображен человек, который прикосновением к токоведущему проводнику создал ток утечки. Сразу возникла разница между входящим и выходящим током, и когда эта разница достигает 30 мА, дифференциальный трансформатор формирует сигнал на расцепитель, который отключает линию, и сохраняет человеку жизнь.

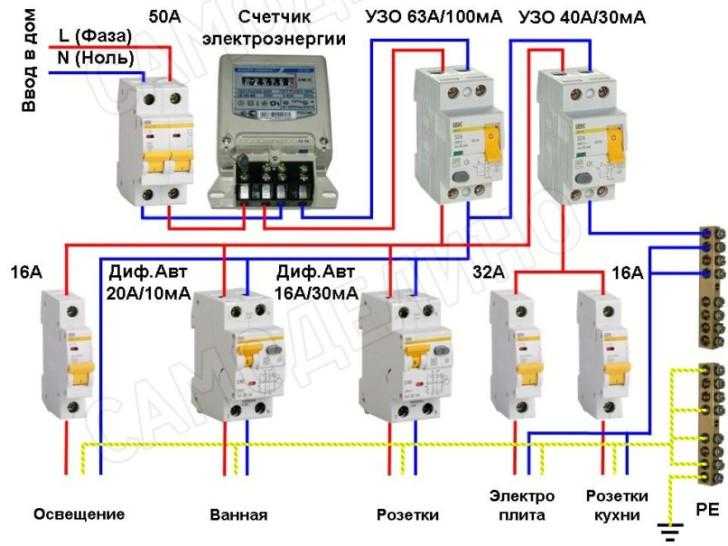

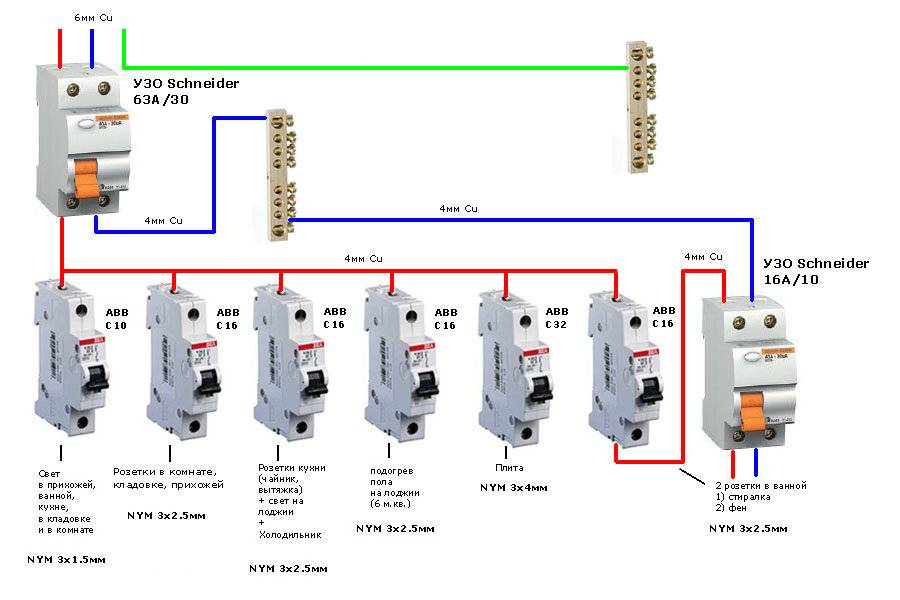

Следующая схема отображает наглядную разницу в подключение УЗО и группы автоматических выключателей и подключения группы дифференциальных выключателей.

Итак, по стоимости первое решение (на УЗО) будет ниже, чем второе, т.к. дифавтомат – дорогое устройство.

Кроме того есть другие различия:

Занимаемое место. Первое решение на схеме на УЗО занимает меньше места – 5 стандартных мест против 6 стандартных мест с дифавтоматами.

Ремонтопригодность. Замена автоматического выключателя значительно дешевле замены дифференциального выключателя.

Оперативная диагностика. В случае срабатывания одного из узлов схемы на УЗО, мы сразу видим причину отключения: сработало УЗО – утечка тока, автоматический выключатель – перегрузка или короткое замыкание. Большинство же дифавтоматов к сожалению не имеют индикатора причины своего отключения.

Подключение. В дифавтомате соединения установлены уже внутри корпуса. Остается только подключить входящие и отходящие линии.

В решении с УЗО и группой автоматов необходимо еще коммутировать приборы между собой.

Надежность. Известно, чем проще устройство, тем оно надежнее работает. В этом отношении дифавтомат проигрывает.

Принцип конструкции. УЗО и дифавтоматы выпускаются двух видов конструкции: электромеханическое и электронное. Однозначно преимущество у электромеханического, поскольку оно продолжает работать при обрыве нуля.

Функционал. Об этом редко кто задумывается. Чем УЗО может отличаться от УЗО, кроме класса производителя и конструктива? Типом «А» и типом «АС». Тип «А» — современная разработка, она «видит» все цифровые электронные электроприборы и следит за их безопасностью и защищает человека от утечек, которые могут исходить от них. Тип «АС» способен отработать утечку в проводке, розетках и удлинителях лишь до блоков питания ваших любимых гаджетов. Так что тип «А» однозначно лучше и полноценнее в защите жизни.

Мы считаем, что решение на УЗО и группе автоматических выключателей рациональнее и правильнее применять при распределении тока по четырем и более линиям. Если линий меньше, несколько дифавтоматов станут простым и однозначным решением по защите цепи. Самое главное, правильно подключить все приборы и обеспечить надежную защиту от пожара или удара током.

Более подробную информацию по системам электрооборудования можно получить в офисе компании «Электроплан ТНС» или оставить заявку и интересующие Вас вопросы по электронному адресу [email protected].

Дешевле, но лучше? Да, это реально!

Уникальное решение от HAGER для жилых и небольших систем распределения электроэнергии

Устройства защиты от утечки тока с встроенной защитой от перегрузки по току RCBO3, RCBO4 Hager

HAGER — Силовой и слаботочный распределительный щит в одном корпусе

Уличные распределительные щиты из антивандального полиэстера Emiter

Почему бойлер выбивает автомат, УЗО, пробки — Статьи

Одна из самых распространенных неисправностей бойлера это когда при его включении или работе выбивает автомат (пробки или УЗО). Причиной тому может стать несвоевременное проведение обслуживания и чистка агрегата от накипи и известкового налета, выход из строя его составляющих, некачественная электропроводка, поломка автомата или УЗО и т.д.

Сразу хотим оговориться, что работы с бойлером, его диагностикой, а тем более с проводкой должны выполнять специалисты. И если вы в этом не разбираетесь, то лучше обратиться к мастерам.

Давайте попробуем разобраться в причинах почему бойлер выбивает автомат или УЗО при работе или включении. Для начала немного теории. На самом деле автомат и УЗО это разные вещи, а следовательно и функции которые они выполняют у них тоже разные.

Автомат — предназначен для защиты проводки при коротком замыкании или перегрузке в электрической сети. Главное его отличие от плавкой вставки (пробки) это возможность многократного использования и стабильность срабатывания.

УЗО (Устройства защитного отключения или дифференциальное реле) — предназначено для контроля и измерения количества входящего и исходящего тока в электросети. Если эти показатели будут хотя бы немного отличаться (то есть будет утечка тока) — сработает защита и устройство заблокирует подачу питания, при условии конечно если у вас сделано все правильно. Простым языком, если вы прикоснетесь к электропроводке или части оборудования под напряжением — сработает защитное устройство, так как сила тока на входе и на выходе будут отличаться.

Есть еще одно устройство, которое называется дифавтомат (дифференциальный автомат) — он сочетает в себе функции и устройства защитного отключения и автомата.

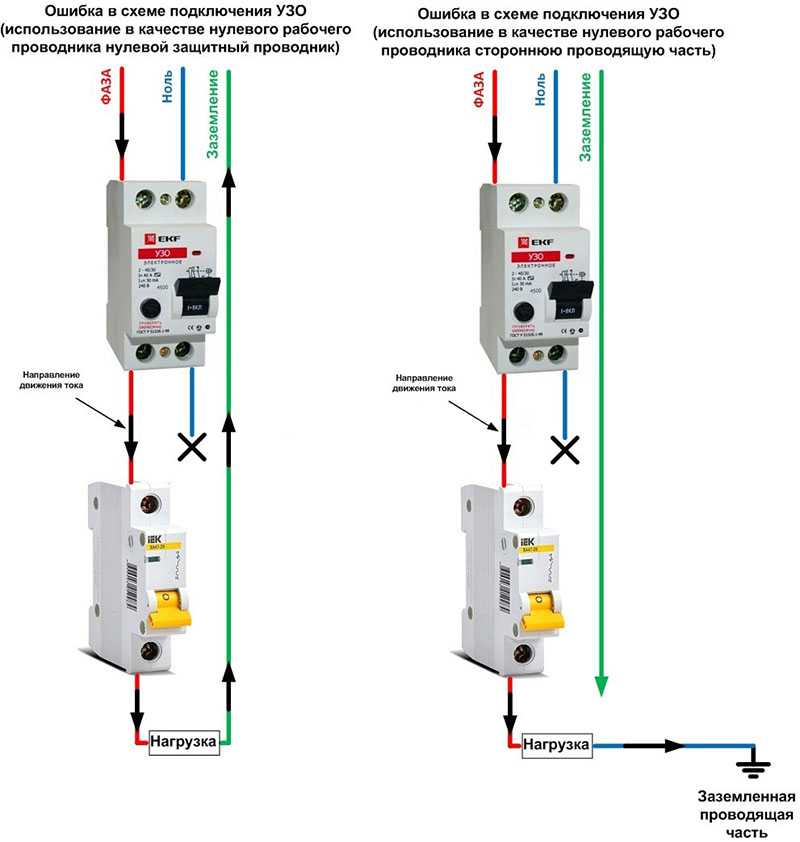

при работе бойлера выбивает автомат (УЗО, пробки) — одна из причин неправильное подключение

К сожалению так случается, что причиной этого могут быть неквалифицированные действия так называемых специалистов, которые делали подключение устройства. Они просто неправильно подключили его к электросети. Могли замкнуть нулевой кабель с заземлением (при этом должно сработать УЗО), не плотно зажать провода при подключении и т. д.

Прежде всего, надо проверить качество соединения проводов, подключенных к автомату или УЗО и розетке. Бывает, что со временем контакты (соединения) слабеют и это влияет на их работу. Розетки, автоматы и провода начинают нагреваться из-за неплотных контактов и срабатывает защитный механизм автомата и он автоматически отключается.

бойлер выбивает автомат — превышена нагрузка

Причиной этого может быть неверно подобранный номинал автомата. Например, у вас бойлер мощностью 3 кВт, подключенный к автомату 10А (или еще меньшего номинала) и к этому автомату еще подключены стиральная машина, сушильная машина и другие энергоемкие устройства. При одновременном включении этих всех устройств обычно сработает автомат и прекратит подачу тока. Согласно законам физики сила тока измеряется как мощность разделенная на напряжение в сети.

Какой автоматический выключатель ставить на бойлер и как выбрать сечение кабеля читайте в этой статье.

То есть:

I = P / U

где Р — электрическая мощность, измеряемую в ваттах (Вт), U — напряжение, измеряется в Вольтах (V), І — сила тока в амперах (А).

В нашем случае это мощность бойлера 3000 Вт (3 кВт = 3000 Вт) / 220 Вольт (напряжение в электросети) = 13,6 Ампер. Делаем вывод, что для бойлера такой мощностью автомат на 10 А не подходит и надо установить номиналом выше, например 16А.

Также целесообразным будет подобрать и соответствующий кабель, в данном случае сечением не менее 2,5 мм квадратных из меди. Итак, бойлер мощностью 3 кВт должен быть подключен к автомату не менее 16 А и кабелем сечением не менее 2,5 мм квадратных.

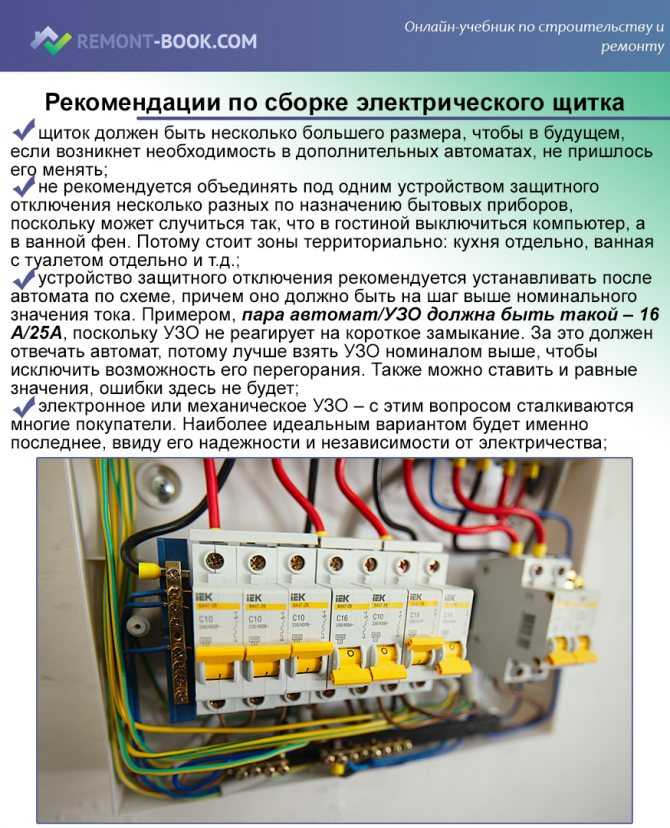

Кроме того стоит обратить внимание на УЗО, в данном случае советуем использовать дифференциальное реле с номинальным током не менее 25 А (это сила тока который может безболезненно пройти через защитное устройство) и током утечки от 10 мА до 30 мА. Для ванных комнат и помещений с высокой влажностью рекомендуется использовать УЗО с током утечки 10 мА.

Обращаем внимание, что такие данные приведены для данного примера и в каждом конкретном случае могут отличаться в зависимости от условий применения. Перед тем как проводить любые работы по обслуживанию бойлера, его подключение к электросети и т.д. настоятельно рекомендуем обратиться к специалистам.

к бойлеру лучше проводить отдельную линию (провод), с отдельным автоматом соответствующего номинала и устройством защитного отключения

почему бойлер выбивает автомат (УЗО) — причина может быть в ТЭНе

В данном случае причиной неисправности бойлера может быть нагревательный элемент (ТЭН). Из-за этого может «пробивать» током на корпус водонагревателя. При условии правильного подключения УЗО он должен сработать и предупредить поражение током. Необходимо будет разобрать водонагреватель и заменить ТЭН на новый.

Как это сделать мы уже рассказывали тут

Неисправный трубчатый электронагреватель может быть причиной того, что бойлер не греет воду или долго нагревает.

Также причиной может быть нарушение изоляции проводки в самом бойлере.

И так подытожим:

Основные причины почему выбивает автомат при работе бойлера (водонагревателя):

1. Неправильное подключение бойлера, автомата, розетки или дифференциального реле.

2. Превышение нагрузки на проводку (кабель), автомат или УЗО.

3. Неисправность самого устройства. Проблемы могут быть в ТЭНе, проводке бойлера и тому подобное.
