Бестопливные установки для производства электроэнергии, теплоты и холода на базе детандер-генераторных агрегатов

29.01.2018

Примерно за последние 15-20 лет в развитых странах созданы и внедрены уже достаточно совершенные установки для преобразования органического топлива в электрическую и тепловую энергию.

Технология постоянно совершенствуется и на дальнейшее качественное повышение технико-экономических показателей таких установок уже требуется поиска каординально новых и нетрадиционных методов, применение которых позволит существенно повысить все показатели, включая экологические.

Одной из таких возможностей решения этой проблемы на промышленных предприятиях, является использование в качестве топлива природный газ, является применение детандер-генераторных агрегатов (ДГА).

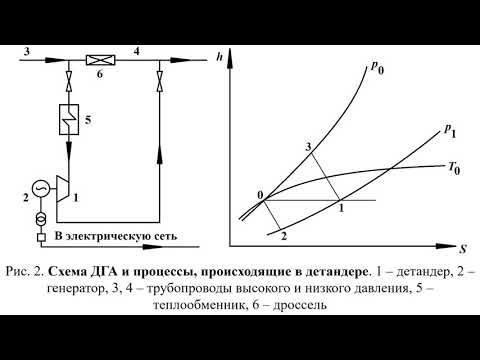

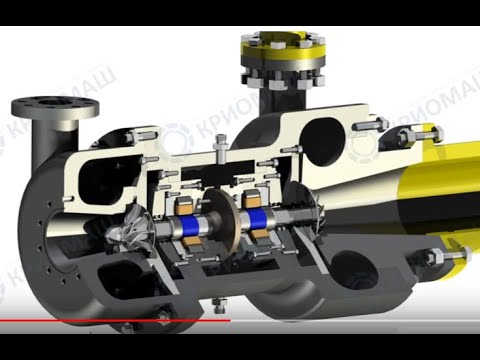

Устройство и принцип работы ДГА

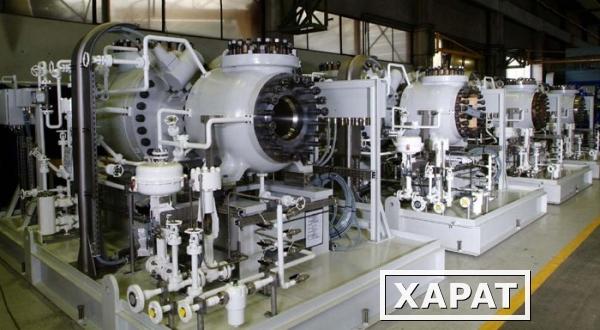

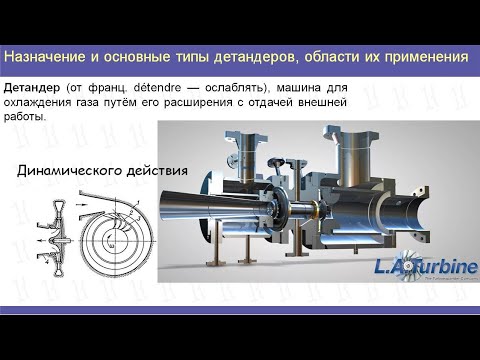

Детандер-генераторный агрегат представляет собой устройство, в котором энергия потока транспортируемого природного газа преобразуется сначала в механическую энергию в детандере, а затем в электрическую энергию в генераторе. Существует также принципиальная возможность получения одновременно с электроэнергией теплоты различных температурных уровней (высокотемпературной для обогрева и низкотемпературной для создания холодильных установок и систем кондиционирования), образующейся при работе ДГА.

ДГА используются в системе газоснабжения на станциях технологического понижении давления газа (газораспределительных станциях — ГРС и газорегуляторных пунктах – ГРП). Обычно понижение давления газа на ГРС и ГРП осуществляется за счет дросселирования газового потока.

В обеих установках для обеспечения работы теплового насоса и воздушного теплового насоса для обеспечения их работы используется электроэнергия, выработанная генератором ДГА, что уменьшает полезную электрическую мощность установок, т. е. мощность, которая может быть передана потребителю.

Необходимо отметить, что устройство детандер-генераторного агрегата и принцип его работы позволяют создать бестопливную установку за счет выбора соответствующего режима работы при подогреве газа только после детандера. Однако при этом газ на выходе из детандера имел бы недопустимо низкие по условиям эксплуатации температуры (минус 80 – минус 100°С), что заставляло бы дросселировать газ перед детандером, теряя значительную часть потенциала давления. Поэтому установки такого типа, скорее всего, не найдут широкого применения и в данной статье рассматриваться не будут.

На сегодняшний момент уже разработаны несколько вариантов бестопливных установок на базе ДГА.

1. ДГА на базе теплового насоса (ТН), в котором в качестве рабочего тела применяются хладагенты (вещества с очень низкой температурой кипения).

2. ДГА с воздушными тепловыми насосами (ВТН), в этом случае в качестве рабочего тела используется атмосферный воздух.

Каждый из вариантов установки имеет и преимущества, так и недостатки.

Однако оба варианта ДГА являются бестопливными, т.е. для обеспечения их работы не требуется топливо.

ОПЫТ ЭКСПЛУАТАЦИИ ДЕТАНДЕР-ГЕНЕРАТОРНЫХ АГРЕГАТОВ НА ТЭЦ МОСЭНЕРГО. ИСТОРИЧЕСКИЙ ОБЗОР | Куличихин

1. Bergmann R. Stromerzeugung durch Erdgas-Entspannung am Beispiel eines groessener Erdgas-Verbrauchers. / Сборник тезисов докладов научной конференции в Бранденбургском Техническом Университете (Котбус-Зенфтенберг, Германия), 2016, s. 19 – 20.

2. Степанец А. А., Горюнов И. Т., Гуськов Ю. Л. Энергосберегающие комплексы, основанные на использовании перепада давления на газопроводах. / Теплоэнергетика, 1995, №6, с. 33 – 35.

3. Kulichikhin V. V. Die Nutzung des Energiepotentials Erdgases zur Erzeugung von Elektroenergie // ХХVII Kraftwerkstechnisches Kolloquium, Dresden, 1995 г. / Сб. тезисов докладов.

4. Kulichikhin V. V. Die Auswahl des Konstruktionsschemas und Betriebserfahrungen von Expansionsturbinen fuer Druckerdgas / XXXIV Kraftwerkstechnisches Kolloquium, Dresden. 2002 г. / Сб. тези- сов докладов.

5. Методика и результаты исследования характеристик детандер-генераторного агрегата / В. В. Куличихин, В. В. Кудрявый, В. В. Чижов, Л. Я. Лазарев // Вестник МЭИ, 2001 г., №4, с. 19 – 24.

6. Выбор способа регулирования детандер-генераторных агрегатов / В. В. Куличихин, В. В. Чижов, Л. Я. Лазарев, В. Ф. Савенков // Энергосбережение и водоподготовка, 2001 г., №3, с. 12 – 17.

7. Методика определения термодинамической эффективности включения детандер-генераторного агрегата в тепловую схему ТЭЦ / Ю. Л. Гуськов, В. В. Кудрявый, Э. К. Аракелян, В. С. Агабабов // Вестник МЭИ, 1996 г., №2, с. 73 – 76.

8. Влияние детандер-генераторных агрегатов на тепловую экономичность ТЭЦ/ Э. К. Аракелян, А. В. Андрюшин, В. С. Агабабов, Ю. Л. Гуськов, В. В. Кудрявый, А. В. Корягин, А. А. Степанец // Электрические станции, 1997. Спецвыпуск к 110-летию Мосэнерго.

9. Гуськов Ю. Л. Повышение эффективности работы ТЭЦ на основе внедрения детандер-генеаторных агрегатов. / Диссертация на соискание уч. степени канд. техн. наук. М, МЭИ (ТУ), 1997 г.

10. Кудрявый В. В. Комплексная оптимизация режимов электростанций с учетом факторов экономичности, экологии и надежности. / Диссертация в виде научного доклада на соискание уч. степени доктора техн. наук. М., МЭИ (ТУ), 1998 г.

11. Агабабов В. С. Методика оценки влияния детандер- генераторного агрегата на тепловую экономичность ТЭЦ. Вестник МЭИ, 2002, №5., с. 48 – 52.

12. Агабабов В. С. Влияние детандер-генераторных агрегатов на тепловую экономичность тепловых электрических станций. / Диссертация на соискание уч. степени доктора техн. наук. М, МЭИ (ТУ), 2003 г.

13. Генерация холода с применением детандер-генераторных агрегатов / А. В. Клименко, В. С. Агабабов, А. В. Корягин, Ю. О. Байдакова // Теплоэнергетика, 2016, №5, с. 37 – 44.

14. Опыт эксплуатации детандер-генераторного агрегата на ТЭЦ- 21 Мосэнерго/ Ю. Л. Гуськов, В. В. Малянов, Ю. Я. Давыдов, В. С. Агабабов, А. В. Корягин // Электрические станции, 2003, №10, с. 15 – 18.

15. Куличихин В. В., Тюняев М. В. Детандер-генераторные агрегаты в энергетике России. Мифы и реальность./ Надежность и безопасность энергетики, №4(35), 2016, с. 62 – 69.

16. Куличихин В. В. Анализ публикаций по детандерной и тригенерационной технологиям. / Надежность и безопасность энергетики, 2017, том 10, №1, с. 71 – 80.

17. Применение турбодетандера в паросиловых установках для утилизации тепловой энергии в системах теплоснабжения. / Р. А. Садыков, А. З. Даминов, И. Н. Соломин, В. А. Футин // Теплоэнергетика, 2016, №5, с. 56 – 62.

18. Агабабов В. С. К вопросу анализа эффективности использования турбодетандеров в схемах тепловых электростанций. / Энергосбережение и водоподготовка, 2017, №2, с. 71 – 73.

19. Андрющенко А. И. Термодинамические расчеты оптимальных параметров тепловых электростанций / Москва, Высшая школа, 1963 г.

20. Бродянский В. М. Эксергетический метод термодинамического анализа / Москва. Энергия, 1973 г.

21. Бродянский В. М., Флештер В., Михалек К. Эксергетический метод и его приложения / Москва, Энергоатомиздат, 1988 г.

22. Мартынов А. В. Установки для трансформации тепла и охлаждения. / Москва, Энергоатомиздат. 1989 г.

Heliex — HP204 до 400 кВт — Парогенераторная установка

Heliex — HP204 до 400 кВт — Парогенераторная установка — Парогенераторная установка …

Хлебные крошки домашние
Компании
Хелиекс Пауэр, ООО
org/ListItem»>
Продукты
Heliex — Модель HP204 до 400 кВт — Пародетандерная генераторная установка

Из парогенератора

Делиться

Поделиться с Facebook

Поделиться в Твиттере

Поделиться с LinkedIn

Пародетандерная генераторная установка HP204 представляет собой полностью интегрированную систему, которая преобразует энергию в виде влажного пара в чистую электроэнергию.

Прочная винтовая расширительная технология

Отдельный блок

Основные компоненты промышленного стандарта

Полностью автоматизированный

Рабочие параметры;

Электрика: 400 В, 50 Гц, 3 фазы+N, 480 В, 60 Гц, 3 фазы+N Опция

Температура окружающей среды: от -10°C до +45°C

Влажность окружающей среды: <95% (без конденсации)

Установка: внутри или снаружи

Уровень звукового давления: <87 дБА на расстоянии 1 метра

Диапазон массового расхода пара: до 15000 кг/ч

Макс. температура пара на входе: 221 °C (насыщенный пар)

Макс. давление пара на входе: 23,5 бар A

Макс. вход-выход AP: 20 бар

Фракция сухости пара на входе: <97%

Размеры и основания:

Размеры: 3000 X 1850 X 2000 мм (ДВХ)

Масса: до 9000 кг

Подъем и погрузочно-разгрузочные работы: стандартные карманы для вилочных погрузчиков 180 x 80 мм, расстояние между центрами 1300 мм

Фундамент площадки: ровная несущая поверхность 3500 X 2500 мм

Коммунальные услуги и соединения:

Впуск пара: DN100, PN25

Пароотвод: фланец PN25 и, в зависимости от расхода пара заказчика, DN150, 200, 250 или 300

Подача сжатого воздуха: 7 бар q (приборный воздух по ISO 8573. 1 класс 2:3:1)

Электрическая мощность: 400 В, 3 фазы + нейтраль, непрерывная мощность, соответствующая устройству защиты генератора

Электрический ввод: 400 В, 3 фазы+N

Удаленный мониторинг: Интернет-мост (через интернет-кабель или дополнительный беспроводной модем GPRS/UMTS). Системы BMS или SCADA — MODbus через RS232, RS485, USB, Ethernet.

Паровые винтовые детандеры » Kaishan USA

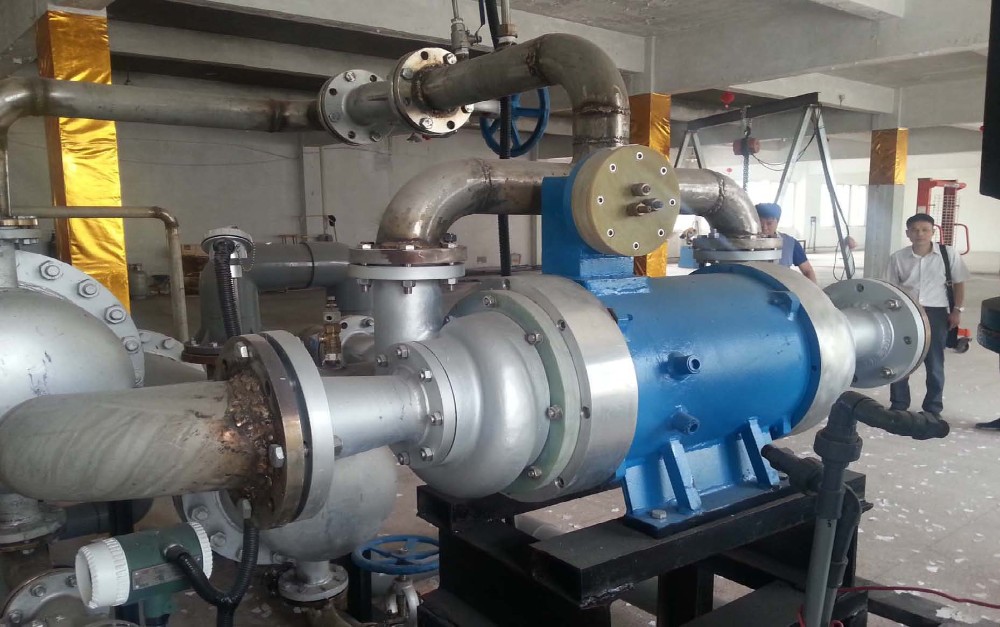

Паровые винтовые детандеры Kaishan

Рекуперация энергии из потока отработанного пара может дать многим предприятиям возможность снизить их общее воздействие на окружающую среду. Паровые винтовые детандеры могут утилизировать тепловую энергию путем преобразования низко-, средне- и высокотемпературного пара в электрическую энергию. С паровым винтовым детандером электростанции могут принимать насыщенный, сухой или перегретый пар. Их также можно комбинировать с нашими системами ORC, чтобы максимизировать общую тепловую эффективность и рекуперировать максимально возможное количество энергии.

Паровые винтовые детандеры представляют собой машины прямого вытеснения, которые позволяют электростанциям работать на более низких скоростях без проблем с производительностью или безопасностью, присущих обычной турбине. В результате они расширяют возможности промышленной рекуперации энергии и выработки электроэнергии в меньших размерах для тех, у кого сложные условия пара.

Паровые винтовые детандеры Kaishan представляют собой универсальное оборудование, которое работает в качестве оборудования для когенерации, рекуперации тепла и рекуперации сбросного давления. Общие приложения включают в себя:

Регулирование давления в паро- или газопроводах

Производство электроэнергии из вторичного пара и геотермального рассола

Рекуперация тепла и рекуперация сбросного давления при относительно низких температурах и низком давлении

Преимущества паровых винтовых детандеров

93 Затраты

: Мы производим нашу продукцию в рамках вертикально интегрированной цепочки поставок на 85%, что дает нашей команде возможность применять лучшие в отрасли протоколы обеспечения качества, которые снижают риск отказа и снижают наши затраты.
Высокая эффективность : Паровые винтовые детандеры Kaishan спроектированы так, чтобы поддерживать эффективность даже при нестабильных условиях пара. Эти расширители доступны в безмасляной и смазываемой конфигурациях, обе из которых обеспечивают высокую изоэнтропическую эффективность.

Сокращение выбросов CO2 : Паровые винтовые детандеры Kaishan предлагают клиентам возможность рекуперации энергии из отработанного пара или снижения давления безвредным для окружающей среды способом.

Меньше обслуживания : Паровые детандеры Kaishan просты в установке и обслуживании даже в тяжелых условиях эксплуатации. Наша команда инженеров разработала эти расширители, чтобы обеспечить меньший износ компонентов энергосистемы для надежной и долговечной работы.

Разработаны для надежной работы в любых условиях

Как и вся продукция Kaishan, наши паровые винтовые детандер-генераторы содержат лучшие в отрасли компоненты и технологические инновации, при этом сохраняя экономичность при покупке и эксплуатации. Наши паровые шнековые детандеры:

Может поддерживать генерирующую мощность от 50 кВт до нескольких мегаватт

Имеются теплообменники с испарительным, воздушным или водяным охлаждением, любой из которых мы проектируем в соответствии со стандартами ASME

Работаем как с асинхронными, так и с синхронными генераторами для производить мощность при любом напряжении и частоте конфигурации

Оснащены сложными контроллерами Siemens PLC для конфигурации системы и удаленного мониторинга

Оснащены сверхпрочными уплотнениями John Crane и подшипниками SKF, обеспечивающими до 100 000 часов работы

Выбирая компрессоры и расширители Kaishan, вы покупаете проверенную технологию, которая используется на электростанциях по всему миру для выработки почти 100 МВт чистой энергии. Вы найдете наши паровые детандеры и гибридные паровые детандерные системы ORC на сталелитейных, нефтеперерабатывающих, химических заводах, заводах по переработке пальмового масла и других промышленных объектах.
