Что такое защитное отключение: Что такое защитное отключение?

Защитное отключение

Защитным
отключением называют
быстродействующую защиту, обеспечивающую автоматическое отключение
электроустановки
напряжением до 1000В при возникновении в ней опасности поражения
электрическим
током. Такая опасность может возникнуть при замыкании фазы на корпус,
снижении
сопротивления изоляции ниже определенного значения и в случае
прикосновения
человека к находящейся под напряжением токоведущей части. В таких
ситуациях
мерой защиты может быть лишь быстрое отключение соответствующего
участка
электросети в целях разрыва цепи тока через человека.

Время
срабатывания современных устройств
защитного отключения (УЗО) не превышает 0,03…0,04 с. При уменьшении
времени
протекания тока через человека снижается опасность поражения. Так, в
бытовых
электроустановках переменного тока частотой 50 Гц напряжением до 1000В
практически безопасным можно считать действие напряжения прикосновения
100, 200
и 220 В соответственно в течение 0,2, 0,1 и 0,01…0,03 с.

Устройства
защитного отключения
применяют в сетях любого напряжения и с любым режимом нейтрали, хотя
наиболее
они распространены в сетях до 1000 В. В сетях с заземленной нейтралью
УЗО
обеспечивают безопасность при замыкании фазы на корпус и при снижении
сопротивления изоляции сети ниже некоторого значения, а в сетях с
изолированной
нейтралью — еще и безопасность прикосновения человека к
находящейся под
напряжением токоведущей части электроустановки. Однако эти свойства
также
зависят от типа устройства защитного отключения и параметров
электроустановки.

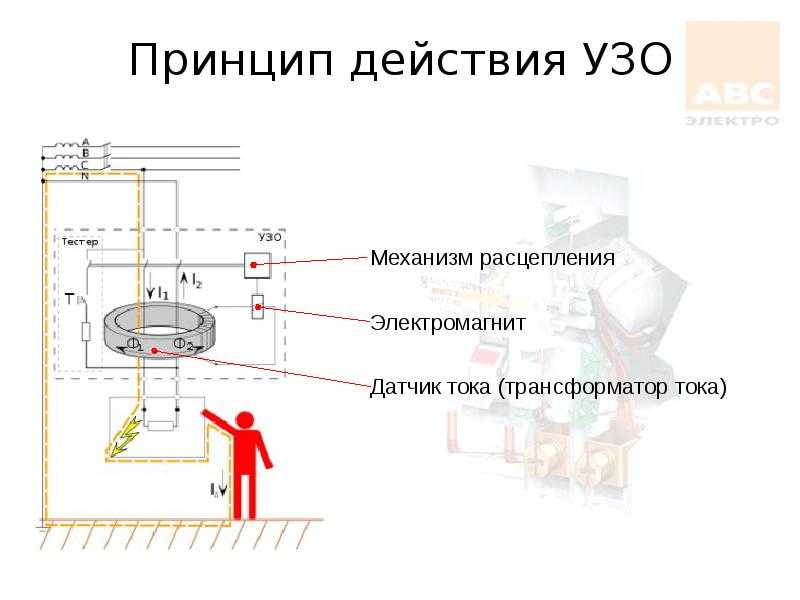

Различают
несколько типов УЗО в
зависимости от входных величин, на которые они реагируют. К таким
величинам
относят: потенциал корпуса электроустановки, ток замыкания на землю,
напряжение
нулевой последовательности, ток нулевой последовательности, напряжение
фазы
относительно земли, оперативный ток.


На
рисунке 8.7 приведена принципиальная
схема УЗО, реагирующего на напряжение корпуса относительно земли.
Преобразователем служит реле максимального напряжения KV, включенное
между защищаемым корпусом электроустановки и
вспомогательным заземлителем Rв.


Рис. 8.7. Схема УЗО, реагирующего
на напряжение корпуса
электроустановки относительно земли:
Rз — сопротивление заземлителя; М —
электродвигатель

Электроды вспомогательного
заземлителя размещают в зоне нулевого потенциала на расстоянии не ближе
15…20м от заземлителей корпуса или нулевого провода. При пробое фазы
на
корпус на нем появляется напряжение относительно земли. Если оно
превысит
12…24 В, то срабатывает реле напряжения К V и разрывает цепь катушки
управления КМ. Сердечник катушки освобождается и размыкает контакты
КМ1…3
магнитного пускателя. Кнопка SB служит для контроля исправности
УЗО (при включении его в работу, а также периодически не реже одного
раза в
квартал). Защитное отключение эффективно в любых электроустановках, но
особенно
в случаях, когда по каким-либо причинам трудно выполнить заземление или
зануление или при высокой вероятности случайного прикосновения к
токоведущим
частям (во время эксплуатации передвижных электроустановок, а также
стационарных,
расположенных в районах с плохо проводящими грунтами и т. п.).
