Главная/Клиентам/Статьи/Реактивная мощность
Реактивная мощность представляет собой часть полной мощности, которая не производит работы, но необходима для создания электромагнитных полей в сердечниках магнитопроводов. Ее величина определяется конструктивными особенностями двигателей (оборудования), их режимами работы и характеризуется коэффициентом мощности – PF. В отечественной практике показателем реактивной мощности является значение cos (φ) и требования к нему находится в пределах 0,75 — 0,85 для нормального режима работы асинхронных двигателей, самого распространенного вида электрических машин в современной промышленности. Режимы работы электрических сетей предприятий могут значительно отличаться от этих значений. В таких случаях соотношение активных и реактивных мощностей могут измениться в худшую сторону, т.е. потребление реактивной мощности от поставщиков электроэнергии может увеличиться. Это приводит к дополнительным потерям в проводниках, вследствие увеличения тока, отклонения напряжения сети от номинального значения. В результате таких изменений параметров сети ухудшаются режимы работы как технологического (основного), так и энергетического (вспомогательного) оборудования – трансформаторов подстанций, кабелей (ускоренное старение изоляции).
Представим себе асинхронный электромотор, который работает на холостом ходу, едва не входя в синхронизм. В этом случае обмотка возбуждения имеет максимальную реактивную мощность, так как в короткозамкнутых витках ротора (беличьей клетке) практически не наводятся вихревые токи. С точки зрения источника питания эта конструкция представляет собой огромную индуктивную катушку с сотнями метров провода. На неё подается напряжение, которое не в состоянии создать электрический ток в таком количестве проводов, он, в свою очередь, и должен производить работу. В результате напряжение есть, а тока почти нет. Но этому двигателю и не нужно много энергии он работает вхолостую, преодолевая только сопротивление подшипников и вязкость воздуха. В данном случае нет синхронного воздействия на потребителя тока и напряжения.

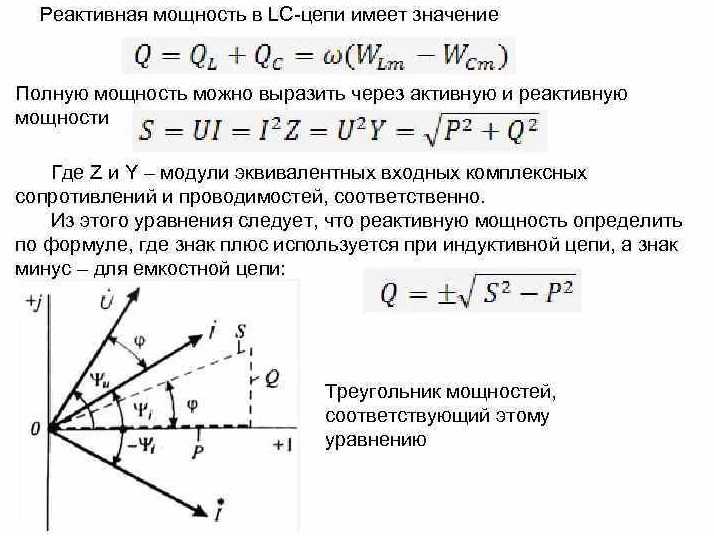

На рисунке 1 изображен треугольник мощностей. P – активная мощность, Q – реактивная мощность, S – полная мощность, φ – сдвиг фаз между током и напряжением. Из треугольника мощностей видно, что при компенсации реактивной мощности будет снижаться и полная мощность потребляемая из сети.
Рисунок 1.
Конденсаторная установка для компенсации реактивной мощности
Как осуществляется компенсация реактивной мощности. Параллельно индуктивной нагрузке устанавливается емкостная. Напряжение не в силах быстро протолкнуть электрический ток через сотни метров проводов в статоре мотора. Но ток не будет из-за этого отставать от напряжения, он будет в это время заполнять (заряжать) батарею конденсаторов, включенную параллельно с мотором. И источник энергии не почувствует препятствия для протекания тока. Ток и напряжение для источника энергии будут работать синфазно.
Поэтому для разгрузки электрических сетей промышленных предприятий необходима компенсация реактивной мощности, т. е. оборудование, потребляющее реактивную мощность, должно быть оснащено соответствующими установками. Подключение установок компенсации реактивной мощности (КРМ, УКРМ) должно осуществляться как можно ближе к оборудованию потребителей с целью уменьшения влияния реактивных токов на силовые линии связи (кабельные и воздушные).
Обоснованность предъявления к потребителю оплаты стоимости реактивной мощности
Зачастую энергокомпании предъявляют к оплате потребителям стоимость реактивной мощности. В то же время оплата такой реактивной мощности не всегда является для потребителя обязательной и на этом можно сэкономить
Черменин Евгений Павлович
29.06.2021
Статьи и практика
Энергетика
Зачастую энергокомпании предъявляют к оплате потребителям стоимость реактивной мощности.
Однако, перед тем как добровольно оплачивать ее – необходимо разобраться: являются ли требования о ее оплате обязательными и правомерными.
Для начала следует определиться – что такое реактивная мощность и почему энергокомпании настаивают на ее оплате.
Подаваемая потребителю полная мощность состоит из активной мощности, идущей на полезную работу, и реактивной мощности, которая не идет на полезную работу.
Таким образом, реактивную мощность можно определить как потери: чем больше значение реактивной мощности – тем большее количество электрической энергии сетевая организация должна передать, чтобы электроустановки потребителя выполняли полезную работу.
В такой ситуации было бы логичным, если бы на потребителя ложились дополнительные издержки, связанные с компенсацией затрат по передаче большего объема электрической энергии. Нормы действующего законодательства также придерживаются схожей логики.
Например, Правилами недискриминационного доступа к услугам по передаче электрической энергии (далее – ПНД) предусматривается, что:
- потребитель обязан поддерживать в надлежащем техническом состоянии принадлежащее ему оборудование, обеспечивающее регулирование реактивной мощности;
- потребитель обязан поддерживать на границе балансовой принадлежности показатели качества энергии, в том числе соблюдать установленное договором соотношение потребления активной и реактивной мощности;
- сетевая организация обязана определять значения соотношения активной и реактивной мощности для отдельных энергопринимающих устройств, в отношении которых заключен договор и где документами о технологическом присоединении предусмотрены требования к регулированию реактивной мощности.
В соответствии с п.16 ПНД предусмотрено, что в случае отклонения потребителя услуг от установленных договором значений соотношения потребления активной и реактивной мощности – потребитель обязан уплатить услуги по передаче электрической энергии с учетом повышающего или понижающего коэффициента, устанавливаемого в соответствии с действующими методическими указаниями, утвержденными органом, уполномоченным в области тарифного регулирования.
Принятые и действующие в настоящее время методические указания распространяются только на потребителей, присоединенных к сетям единой национальной (общероссийской) электрической сети. На других потребителей они не распространяются.
Соответственно, на уровне нормативного регулирования применение повышающих (понимающих) коэффициентов в большинстве случаев не представляется возможным, а попытки таких действий со стороны энергокомпаний квалифицируются как злоупотребления, нарушающие антимонопольное законодательство.
В такой ситуации важное значение приобретают условия, согласованные и включенные в договоры энергоснабжения с потребителями, которые позволяют энергокомпаниям заявлять о нарушении соотношения активной и реактивной мощности и требовать компенсации в связи с данным нарушением.
В случае, если в договоре энергоснабжения подробно описаны обязательства потребителя по соблюдению соотношения активной и реактивной мощности, прописаны значения соотношения и предусмотрен конкретный размер санкции – в силу статьи 421 Гражданского кодекса РФ («Свобода договора») с потребителя возможно правомерно требовать платы за реактивную мощность.
В то же время наблюдается много ситуаций, когда договоры энергоснабжения не содержат необходимых условий. Например, параметры соотношения активной и реактивной мощности выведены в отдельное приложение к договору, которое стороны просто-напросто не подписали.
В такой ситуации, действия по взиманию платы за реактивную мощность с потребителя – неправомерны и потребитель вправе игнорировать соответствующие требования по оплате, что, в свою очередь, составляет экономию потребителя.
Правильная оценка существующих договорных условий с энергокомпанией в части необходимости оплаты стоимости реактивной мощности – одно из нескольких направлений в процедуре оптимизации, предлагаемой ООО «ЦПО групп» своим клиентам /energetika-optimizatsiy
Благодаря этой процедуре предприятия имеют реальный шанс существенно сэкономить на затратах по электроэнергии.
Получить коммерческое предложение
Провели вебинар на тему: «Бизнес этика и добросовестность при работе с Европейскими партнерами»
С 22 июня 2021 залогодатель вправе выбрать передаваемый объем прав по договору залога ценных бумаг
Telegram
Vkontakte
Youtube
8 (495) 150-50-45
Москва
8 (812) 603-45-25
Санкт-Петербург
Юридический консалтинг
Арбитражные споры
Судебные споры
Сделки с недвижимостью
Налоговое право
Трудовое право
Интеллектуальная собственность
IT и персональные данные
Антимонопольные дела
Юрист по энергетике
Сопровождение бизнеса
Корпоративное право
Обслуживание бизнеса
Регистрация НКО
Помощь по 115-ФЗ
Due Diligence
Закупки 44-ФЗ и 223-ФЗ
Банкротство юридических лиц
Опционные соглашения
Включение в реестр российского ПО
Международное право
Таможенное право и ВЭД
Зарубежные активы
Регистрация зарубежных компаний
Недвижимость за границей
Контролируемые иностранные компании
Юрист-международник
Международные сделки
Международная регистрация товарных знаков
мощность — активная энергия, реактивная энергия или просто энергия?
Могу ли я сказать, что, используя активную мощность, я могу оценить активное потребление энергии двигателем, или активная энергия является чем-то, что широко не используется в качестве термина, особенно в промышленной среде?
Истинная мощность — это фактическое потребление/преобразование энергии, поэтому нет необходимости оценивать ее, если вы ее уже знаете. Активная или истинная энергия, если предположить, что это действительные термины, будет просто количеством энергии, которое должно быть преобразовано в неэлектрическую энергию, а активная / истинная мощность — это скорость преобразования.
Если я могу использовать приведенный выше термин, можно ли вообще не учитывать реактивную энергию? Имеет ли вообще смысл говорить о реактивной энергии?
Я подозреваю, что это сильно зависит от того, что вы делаете. Если это не имеет отношения к вашей задаче, да, вы можете игнорировать это, но если вы обычно спрашиваете, можете ли вы игнорировать коэффициент мощности или что-то в этом роде, ответ — нет.
Что мы обычно имеем в виду, когда говорим об электроэнергии на заводе?
Когда мы говорим об электроэнергии на фабрике или в любой другой системе, мы имеем в виду потенциальную энергию, доступную из-за разницы напряжений, которая вызывает протекание тока для выполнения задач, электрических по своей природе или нет.
Имеем ли мы в виду сумму активной мощности в кВтч?
кВтч, или тысяча ватт-часов, относится к потреблению/преобразованию энергии, которая производится путем умножения скорости преобразования энергии (значения мощности) на период, в течение которого энергия преобразуется, поэтому число в кВтч выражает количество используемой или доступной энергии.
Или мы используем полную мощность для расчета энергии в этом случае?
Хммм, я думаю, вы, возможно, очень туманно представляете себе, что вообще означают сила и энергия. Прежде чем я продолжу, я хотел бы только отметить, что не совсем понятно, о чем вы говорите. Используем ли мы , какой показатель полной мощности в , какой путь , чтобы вычислить какой показатель энергии? На большинство ваших вопросов так же трудно ответить, поэтому я добавлю следующее:
Хммм… Хорошо, я думаю, что небольшое разъяснение могло бы вам все исправить.
Истинная мощность — это мощность, которая фактически «используется» (преобразуется в другую форму энергии и удаляется из цепи в виде тепла, кинетической энергии и т. д.)
Реактивная мощность — это мощность, хранящаяся в реакторах (индукторах и конденсаторах) и возвращается в цепь позже. Хотя эта мощность сама по себе не используется схемой, она может способствовать отводу тепла, поскольку увеличивает ток в частях схемы, когда она «звонит» туда и обратно между реакторами.
Полная мощность — это мощность, которая появляется, когда вы просто измеряете цепь без выделения реактивной части мощности. Какой-то чудак придумал, что отношения между этими фигурами можно выразить с помощью математики, относящейся к сторонам треугольника, как вы видите здесь:
Реактивная энергия, во всяком случае, будет энергией, хранимой реакторами в цепи, а скорость ее передачи/накопления, вероятно, будет реактивной мощностью.
Надеюсь, это поможет.
мощность — Что такое реактивная энергия?
В энергетике переменного тока реактивная энергия представляет собой электрическую энергию, которая накапливается, а не преобразуется в какой-либо другой вид энергии и, таким образом, «используется» или «потребляется». Реактивная мощность — это скорость передачи реактивной энергии от одного компонента накопителя к другому.
На приведенной ниже диаграмме показана типичная передача электроэнергии от электрической сети к месту использования. Напряжение источника подается пользователю и считается идеальным источником однофазного переменного напряжения. Нагрузку можно представить в виде резистора, включенного параллельно катушке индуктивности. Напряжение источника — это напряжение на обоих компонентах нагрузки.
Ток резистора находится в фазе с напряжением источника. Мгновенная форма сигнала мощности резистора представляет собой произведение тока резистора на напряжение источника. Минимальные точки на этой кривой лежат на оси X. Мощность всегда положительна, что указывает на то, что вся мощность передается от источника к резистору. Площадь под кривой представляет энергию, полученную резистором и рассеянную в виде тепла.
Ток катушки индуктивности отстает от напряжения источника на 90 градусов. Произведение напряжения источника и тока индуктора представляет собой синусоидальную волну, имеющую положительные и отрицательные значения, которые в среднем равны нулю. Поскольку это не представляет собой реальную мощность, это называется «вольт-ампер, реактивный» или «вар». Имеются равные площади выше и ниже кривой, показывающие энергию, полученную от источника и возвращенную в источник. Это реактивная энергия.
В идеальной схеме средняя и чистая передача реактивной энергии равна нулю. Однако есть реальная энергия, которая постоянно движется вперед и назад. В идеальной системе реактивная энергия генерируется, когда нагрузка подключена, передается туда и обратно, пока нагрузка подключена, и возвращается к источнику, когда нагрузка отключена. На самом деле при каждой передаче между нагрузкой и генератором теряется около 7% энергии. Коммунальное предприятие поместит некоторое количество конденсаторов на местные подстанции или даже на опоры ЛЭП. Используя свою тарифную структуру, коммунальные предприятия поощряют крупных пользователей приобретать собственные конденсаторы.
Общий вольт-ампер (ВА) представляет собой сумму мощности (ватт) и реактивного вольт-ампер (ВАр). Это показано как синусоида, которая опускается ниже нулевой оси.
Данные схемы для
Напряжение питания: 240 VRMS, 339,4 Vpeak
Текущий резистор: 200 Руков (282,8 PK)
ТОРКИ ДЛЯ ИНДУКТА: 150 Руков (212.1 PK)
Прокат: 250 Руки (Брубы (150 руб. 353,8 шт.)
Мощность: 48 кВт (96 шт./шт.)
Реактивная мощность: 36 кВАр (72 шт./шт.)
Полная мощность: 60 кВА (120 пик-пиков)
чистая энергия не передается из-за реактивной составляющей импеданса нагрузки.
Нет чистой энергии, но это только потому, что энергия передается в обоих направлениях.
… реактивная энергия и соответствующие счетчики … какую энергию на самом деле показывают эти счетчики?
Они считывают скорость передачи энергии туда и обратно.
Если это «реактивная энергия», что они имеют в виду?
См. выше.
… Почему так определяют?
ВАР называются ВАР, чтобы отличать энергию, которая передается туда и обратно, от энергии, которая «потребляется». Энергия, которая «потребляется», имеет гораздо более высокую стоимость, чем энергия, которая просто передается туда и обратно, но у VAR все еще есть стоимость.
Учет коммунальных услуг
Единицей измерения, используемой нами для выставления счетов за коммунальные услуги, является киловатт-час. Это площадь под кривой мощности, интегрированная в расчетный цикл. Для производства ископаемого топлива энергия, измеренная счетчиком киловатт-часов, равна энергосодержанию входного топлива плюс потери, понесенные при производстве, передаче и распределении энергии. Большинство этих потерь прямо пропорциональны генерируемой энергии.
Коммунальные службы могут также измерять киловар-часы. Это площадь под кривой var, интегрированной в расчетный цикл без учета направления потока энергии.
