Что означает l и n в электричестве: Страница не найдена — Я

что значат эти буквы, какой буквой обозначается заземление

Проверка полярности проводов

Случается, что проводки имеют другие цвета или сочетания, а то и вовсе заключены в белую оболочку без каких-либо знаков. В этом случае необходимо определить полярность при помощи инструментов.

Важно! После определения полярности стоит пометить провода, чтобы не перепутать их в дальнейшем. Отметку можно поставить цветным скотчем, несмываемым фломастером или термоусадочной трубкой

Определить правильную полярность помогут:

Мультиметр: это наиболее простой вариант. На приборе нужно выставить режим замера постоянного тока до 20 В, после подключить черный щуп (минус) в гнездо «COM», красный (плюс) — в гнездо «VΩmA». Затем щупы присоединяют к проводам. Если на экране высветились цифры, значит, щупы подсоединены верно — черный к минусу, красный к плюсу. Если же перед цифрами появился знак минуса («-»), значит, щупы подсоединены неверно: черный — к плюсу, красный — к минусу.

Важно! При использовании мультиметра со стрелкой при правильном подключении значение будет правильным, при неправильном стрелка отклонится в противоположную сторону

• Индикаторная отвертка: при прикосновении к фазному проводу цепь замыкается, контрольная лампа загорается. Это недорогой и надежный инструмент, достаточно долговечный и не требующий дополнительных ресурсов. К минусам стоит отнести малую точность и возможность ложного срабатывания.
• Лампа: нужно вкрутить лампу накаливания в типовой патрон, присоединить провод к известной нулевой линии и по очереди проверять остальные, подключая их. Загоревшаяся лампа будет означать наличие фазы.
• Батарейка: проверяемые проводки нужно подключить одним концом к разным сторонам батареи (к «+» и «-»), вторым концом на пару секунд прикоснуться к выводам динамиков. Если диффузор двигается наружу, провод подключен правильно, если «втягивается» внутрь — неправильно.
• Сырой картофель: его разрезают пополам и втыкают оголенными концами два провода на расстоянии 1-2 см друг от друга. Другие концы подключают к источнику постоянного тока, включают прибор и оставляют на 15-20 минут. Возле положительного образуется пятно зеленого цвета, возле отрицательного появятся пузырьки — выделится водород.

Теплая вода: провода одним концом подключаются к источнику питания, вторые опускают в теплую воду. После включения прибора возле отрицательного провода начнут собираться пузырьки.

Фазный проводник, его определение по цвету или иначе

Обозначение в электрике l и n: виды проводов, их характеристики

Фаза всегда монтируется проводами, изоляция которых окрашена в любые цвета, но не синий или желтый с зеленым: только зеленый или только желтый. Фазный проводник всегда соединяется с контактами коммутаторов. Если при монтаже в наличии розетки, в которых есть клемма, маркированная буквой L, она соединяется с проводником в изоляции черного цвета. Но бывает так, что монтаж выполнен без учета цветовой маркировки проводников фазы, нуля и заземления.

В таком случае для выяснения принадлежности проводников потребуется индикаторная отвертка и тестер (мультиметр). По свечению индикатора отвертки, которой прикасаются к токопроводящей жиле, определяется фазный провод — индикатор светится. Прикосновение к жиле заземления или зануления не вызывает свечение индикаторной отвертки. Чтобы правильно определить зануление и заземление, надо измерить напряжение, используя мультиметр. Показания мультиметра, щупы которого присоединены к жилам фазного и нулевого провода, будут больше, чем в случае прикосновения щупами к жилам фазного провода и заземления.

Поскольку фазный провод перед этим однозначно определяется индикаторной отверткой, мультиметр позволяет завершить правильное определение назначения всех трех проводников.

Буквенные обозначения, нанесенные на изоляцию проводов, не имеют отношения к назначению провода. Основные буквенные обозначения, которые присутствуют на проводах, а также их содержание, показаны ниже.

Принятые в нашей стране цвета для указания назначения проводов могут отличаться от аналогичных цветов изоляции проводов других стран. Такие же цвета проводов используются в

• Беларуси,
• Гонконге,
• Казахстане,
• Сингапуре,
• Украине.

Более полное представление о цветовом обозначении проводов в разных странах дает изображение, показанное далее.

Цветовые обозначения проводов в разных странах

В нашей стране цветовая маркировка L, N в электрике задается стандартом ГОСТ Р 50462 – 2009. Буквы L и N наносятся либо непосредственно на клеммы, либо на корпус оборудования вблизи клемм, например так, как показано на изображении ниже.

Этими буквами обозначают по-английски нейтраль (N), и линию (L — «line»). Это означает «фаза» на английском языке. Но поскольку одно слово может принимать разные значения в зависимости от смысла предложения, для буквы L можно применить такие понятия, как жила (lead) или «под напряжением» (live). А N по-английски можно трактовать как №null» — ноль. Т.е. на схемах или приборах эта буква означает зануление. Следовательно, эти две буквы — не что иное как обозначения фазы и нуля по-английски.

Также из английского языка взято обозначение проводников PE (protective earth) — защитное заземление (т.е. земля). Эти буквенные обозначения можно встретить как на импортном оборудовании, маркировка которого выполнена латиницей, так и в его документации, где обозначение фазы и нулевого провода сделано по-английски. Российские стандарты также предписывают использование этих буквенных обозначений.

Поскольку в промышленности существуют еще и электрические сети, и цепи постоянного тока, для них также актуально цветовое обозначение проводников. Действующие стандарты предписывают шинам со знаком плюс, как и всем прочим проводникам и жилам кабелей положительного потенциала, красный цвет. Минус обозначается синим цветом. В результате такой окраски сразу хорошо заметно, где какой потенциал.

Чтобы читателям запомнились цветовые и буквенные обозначения, в заключение еще раз перечислим их вместе:

фаза обозначается буквой L и не может быть по цвету желтой, зеленой или синей.

В занулении N, заземлении PE и совмещенном проводнике PEN используются желтый, зеленый и синий цвета.

На постоянном токе для проводников и шин применяются красный и синий цвета.

Цвета шин и проводов на постоянном токе

Не будет лишним показать цветовое обозначение шин и проводов для трех фаз:

Библия электрика ПУЭ (Правила устройства электроустановок) гласит: электропроводка по всей длине должна обеспечить возможность легко распознавать изоляцию по ее расцветке.

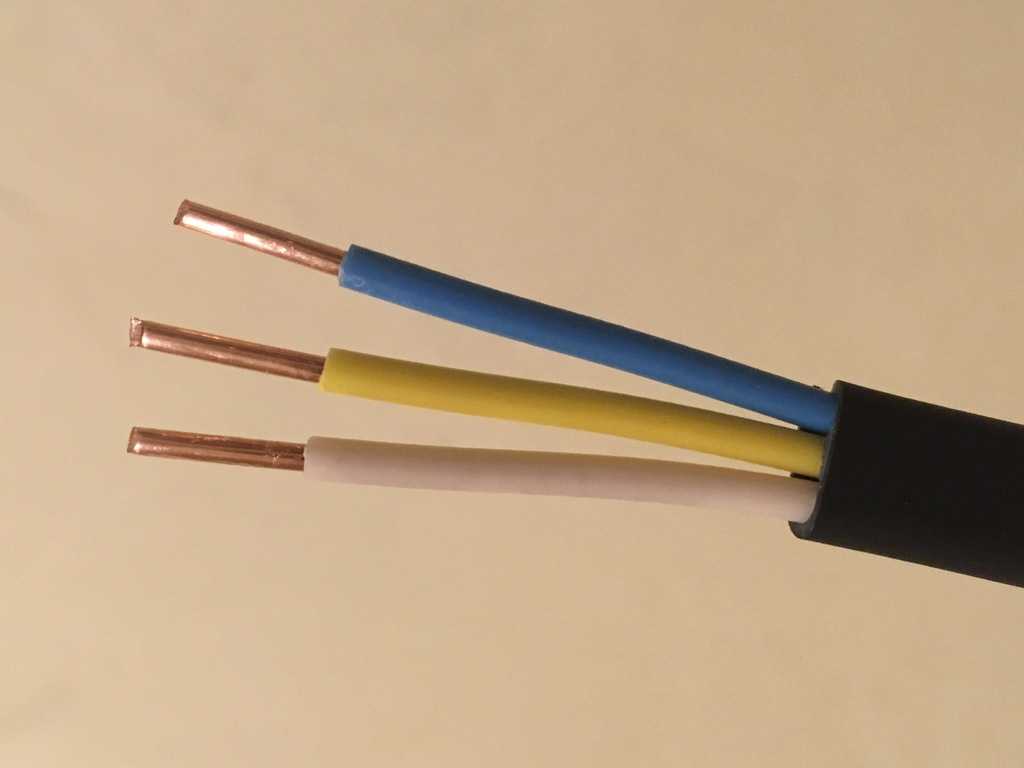

В домашней электросети, как правило, прокладывают трехжильный проводник, каждая жила имеет неповторимую расцветку.

• Рабочий нуль (N) – синего цвета, иногда красный.

• Нулевой защитный проводник (PE) – желто-зеленого цвета.

• Фаза (L) – может быть белой, черной, коричневой.


В некоторых европейских странах существуют неизменные стандарты в расцветке проводов по фазе. Силовой для розеток – коричневая, для освещения — красный.

Цвет проводов в трехфазной сети (380 В)

Согласно ПУЭ п.1.1.30 и ГОСТу, действовавшему до 01.01.20011 фазные провода обозначались желтым (L1,A), зеленым (L2,B) и красным (L2,C) цветом .

Сейчас эти фазы имеют серый, коричневый и черный цвета. При прокладке шинопроводов достаточно окрасить соответствующим цветом места подключений к оборудованию и соединений с кабелями.

Друзья, а теперь я бы хотел приведенную выше информацию аргументировать правилами и ГОСТами, в которых это все указано.

Правила и ГОСТ маркировки проводов по цвету

Согласно ПУЭ п.1.1.30 для упрощения ремонтных и монтажных работ, а так же для предотвращения ошибочного подключения проводов токопроводящие части электросети должны иметь буквенно-цифровую и цветовую маркировку, причём наличие одного вида меток не отменяет необходимость использовать другой.

Там же указывается, что маркировка производится согласно ГОСТ Р 50462-92. В п.3.1.1 этого документа указывается, какие цвета изоляции проводов и окраски шин допускается применять для маркировки. Необходимый цвет отображается на электросхемах буквенным кодом. Соотношение цветов и букв определяется ГОСТом 28763-90

Конкретное указание, какого цвета фаза, отмечено в ПУЭ п.1.1.29:

• нулевой проводник обозначается голубым цветом и буквой «N»;
• заземляющий проводник обозначается жёлто-зелёными продольными полосами и буквами «РЕ»;
• провод, совмещающий функции заземления и нейтрали имеет голубой цвет, на концах должны находиться жёлто-зелёные бирки, буквенное обозначение такого проводника «PEN».

Все остальные цвета допускаются для обозначения фазных проводников. В трёхжильных кабелях обычно используется коричневый цвет, в пятижильных белый и другие цвета.

Изменения в ГОСТ

В частности, в п.5.2.3 указывается, каким цветом обозначается фаза. Рекомендованными цветами для таких проводников являются серый, коричневый и черный. Этим новые правила отличаются от действовавших много лет стандартных цветов — жёлтого, зелёного и красного (привычная в союзе ЖЗК).

Информация! Новая цветовая маркировка используется для того, чтобы избежать путаницы — жёлто-зелёную окраску имеет заземляющий проводник.

Согласно ГОСТ Р 50462-2009 п.5.2.1 жёлтый и зелёный проводники по отдельности использовать запрещено, если есть опасность ошибочной индентификации.

Несмотря на введение в действие нового ГОСТа, нет необходимости переделывать существующую электропроводку. Новые правила являются обязательными только при прокладке новых сетей или замене старой проводки.

При отсутствии возможности использовать проводники с изоляцией необходимого цвета концы проводов необходимо пометить одним из следующих способов:

• надеть кусочки ПХВ или термоусадочной трубки необходимого цвета;
• намотать изоляционную ленту;
• на концы проводов напрессовать наконечники НШВИ.

Что делать если цветовая маркировка не совпадает?

При выполнении ремонтных работ возникает необходимость определить, какого цвета фаза в существующей электропроводке. Для этого необходимо учитывать несколько правил:

1. 1. Жёлто-зелёный проводник ВСЕГДА является заземляющим РЕ
2. 2. Синий (голубой) всегда должен быть нейтралью N (нулем).
3. 3. В однофазной проводке у фазного провода должна быть коричневая оболочка. Вместо коричневого фаза может обозначаться другими приоритетными цветами (серый, белый, красный и т.п.). Она не должна быть синей или жёлто-зелёной.
4. 4. При отсутствии в кабеле проводов желто-зеленого цвета, но есть просто зелёный к заземлению подключается зелёный проводник.

При подключении двухклавишного выключателя задействуются три жилы кабеля и часто можно встретить картину, когда в распределительной коробке на общую клемму выключателя фаза подается через желто-зелёную жилу. Так делать не рекомендуется! «Общая фаза» в таких случаях должна быть коричневой или другого приоритетного цвета (серый, белый, красный и т.п.).

Если вышло так, что все провода одного цвета или цвет обозначения фаза ноль земля отличается от указанных выше, то для маркировки можно использовать цветную изоленту или термоусадочную трубку.

Важно! Наличие цветовой маркировки и бирок на концах проводов не отменяет необходимость отключения автоматического выключателя и проверки отсутствия напряжения при ремонте

Соблюдение всех правил цветовой маркировки проводов позволит упростить ремонтные работы и поможет избежать ошибок при монтаже электропроводки.

http://domashnysvet.ru/elektroprovodka/markirovka-provodov-po-cvetamhttp://elektrika.expert/provodka/cvet-provodov-v-jelektroprovodke.htmlhttp://stroychik.ru/elektrika/cvetovaya-markirovka-provodovhttp://electricvdome.ru/montaj-electroprivodki/kakogo-cveta-faza.html

Обозначение заземления (PE)

Что такое фаза

Кроме обозначения фазы и нуля, в электрике также применяется специальное буквенное указание PE (Protective Earthing) для провода заземления. Как правило, они всегда входят в состав кабеля, наряду с нулевыми и фазными жилами. Подобным образом маркируются также контакты и зажимы, предназначенные для коммутации с заземляющим нулевым проводом.

Для удобства монтажа жилы для заземления помещены в желто-зеленую изоляцию. Домашний мастер должен уяснить, что эти цвета всегда указывают только на заземляющие провода. Для обозначения фазы и нуля в электрике желтый и зеленый цвет никогда не используется.

Как показывает практика, при организации электрических сетей в зданиях жилого сектора иногда допускаются нарушения общепринятых нормативов использования цвета изоляции и соответствующей буквенно-цифровой маркировки. В таком случае не всегда достаточно обладать умением расшифровывать обозначения L, N или РЕ.

Чтобы подключение электрооборудования было действительно безопасным, необходимо проверять соответствие маркировки реальному положению вещей. Для этого используют специальные приборы (тестеры) или подручные приспособления. При отсутствии опыта подобных работ для собственной безопасности лучше пригласить опытного электрика с соответствующим допуском.

Обозначение l и n в электрике

Обозначение фазы и нуля в электрике
введено для того, чтобы электрические сети были безопасными и удобными в использовании. Для этого используется специальная буквенная маркировка (l и n)
и изоляция соответствующего цвета. Также могут встречаться жилы с маркировкой РЕ желто-зеленого цвета: таким образом обозначены заземляющие провода.

Кроме того, эти же буквенные обозначения применяются на соединительных контактах и клеммах. Все, что потребуется сделать во время установки электроприбора – подвести каждый из проводов на клемму. Для перестраховки каждый из проводов желательно проверить тестером.

Мировые производители бытовой техники при сборке своего оборудования используют цветовую маркировку монтажных проводов. Она представляет собой обозначение в электрике L и N. Благодаря строго определенному окрасу, мастер может быстро определить, какой из проводов является фазным, нулевым или заземляющим

Это важно при подключении или отключении оборудования от электропитания

В чем отличие фазного проводника от нулевого?

Распределительная трансформаторная подстанция. рп в электрике что это. что такое рп в электрике

Назначение фазного кабеля – подача электрической энергии к нужному месту. Если говорить о трехфазной электросети, то в ней на единственный нулевой провод (нейтральный) приходится три токоподающих. Это обусловлено тем, что поток электронов в цепи такого типа имеет фазовый сдвиг, равный 120 градусам, и наличия в ней одного нейтрального кабеля вполне достаточно. Разность потенциалов на фазном проводе составляет 220В, в то время как нулевой, как и заземляющий, не находится под напряжением. На паре фазных проводников значение напряжения составляет 380 В.

Линейные кабели предназначены для соединения нагрузочной фазы с генераторной. Назначение нейтрального провода (рабочего нуля) заключается в соединении нулей нагрузки и генератора. От генератора поток электронов перемещается к нагрузке по линейным проводникам, а его обратное движение происходит по нулевым кабелям.

Нулевой провод, как было сказано выше, не находится под напряжением. Этот проводник выполняет защитную функцию.

Таким образом, за повреждением установки последует ее быстрое отключение от общей сети.

В современной проводке оболочка нейтрального проводника бывает синей или голубой. В старых схемах рабочий нулевой провод (нейтраль) совмещен с защитным. Такой кабель имеет покрытие желто-зеленого цвета.

В зависимости от назначения электропередающей линии она может иметь:

• Глухозаземленный нейтральный кабель.
• Изолированный нулевой провод.
• Эффективно-заземленный ноль.

Первый тип линий все чаще используется при обустройстве современных жилых зданий.

Чтобы такая сеть функционировала правильно, энергия для нее вырабатывается трехфазными генераторами и доставляется также по трем фазным проводникам, находящимся под высоким напряжением. Рабочий ноль, являющийся по счету четвертым проводом, подается от этой же генераторной установки.

Наглядно про разницу между фазой и нолем на видео:

Фазный проводник, его определение по цвету или иначе

Фаза всегда монтируется проводами, изоляция которых окрашена в любые цвета, но не синий или желтый с зеленым: только зеленый или только желтый. Фазный проводник всегда соединяется с контактами коммутаторов. Если при монтаже в наличии розетки, в которых есть клемма, маркированная буквой L, она соединяется с проводником в изоляции черного цвета. Но бывает так, что монтаж выполнен без учета цветовой маркировки проводников фазы, нуля и заземления.

В таком случае для выяснения принадлежности проводников потребуется индикаторная отвертка и тестер (мультиметр). По свечению индикатора отвертки, которой прикасаются к токопроводящей жиле, определяется фазный провод — индикатор светится. Прикосновение к жиле заземления или зануления не вызывает свечение индикаторной отвертки . Чтобы правильно определить зануление и заземление, надо измерить напряжение, используя мультиметр. Показания мультиметра, щупы которого присоединены к жилам фазного и нулевого провода, будут больше, чем в случае прикосновения щупами к жилам фазного провода и заземления.

Поскольку фазный провод перед этим однозначно определяется индикаторной отверткой , мультиметр позволяет завершить правильное определение назначения всех трех проводников.

Буквенные обозначения, нанесенные на изоляцию проводов, не имеют отношения к назначению провода. Основные буквенные обозначения, которые присутствуют на проводах, а также их содержание, показаны ниже.

Принятые в нашей стране цвета для указания назначения проводов могут отличаться от аналогичных цветов изоляции проводов других стран. Такие же цвета проводов используются в

• Беларуси,
• Гонконге,
• Казахстане,
• Сингапуре,
• Украине.

Более полное представление о цветовом обозначении проводов в разных странах дает изображение, показанное далее.

Цветовые обозначения проводов в разных странах

В нашей стране цветовая маркировка L, N в электрике задается стандартом ГОСТ Р 50462 – 2009. Буквы L и N наносятся либо непосредственно на клеммы, либо на корпус оборудования вблизи клемм, например так, как показано на изображении ниже.

Этими буквами обозначают по-английски нейтраль (N), и линию (L — «line»). Это означает «фаза» на английском языке. Но поскольку одно слово может принимать разные значения в зависимости от смысла предложения, для буквы L можно применить такие понятия, как жила (lead) или «под напряжением» (live). А N по-английски можно трактовать как №null» — ноль. Т.е. на схемах или приборах эта буква означает зануление. Следовательно, эти две буквы — не что иное как обозначения фазы и нуля по-английски.

Также из английского языка взято обозначение проводников PE (protective earth) — защитное заземление (т.е. земля). Эти буквенные обозначения можно встретить как на импортном оборудовании, маркировка которого выполнена латиницей, так и в его документации, где обозначение фазы и нулевого провода сделано по-английски. Российские стандарты также предписывают использование этих буквенных обозначений.

Поскольку в промышленности существуют еще и электрические сети , и цепи постоянного тока, для них также актуально цветовое обозначение проводников. Действующие стандарты предписывают шинам со знаком плюс, как и всем прочим проводникам и жилам кабелей положительного потенциала, красный цвет. Минус обозначается синим цветом. В результате такой окраски сразу хорошо заметно, где какой потенциал.

Чтобы читателям запомнились цветовые и буквенные обозначения, в заключение еще раз перечислим их вместе:

фаза обозначается буквой L и не может быть по цвету желтой, зеленой или синей.

В занулении N, заземлении PE и совмещенном проводнике PEN используются желтый, зеленый и синий цвета.

На для проводников и шин применяются красный и синий цвета.

Цвета шин и проводов на постоянном токе

Не будет лишним показать цветовое обозначение шин и проводов для трех фаз:

Библия электрика ПУЭ (Правила устройства электроустановок) гласит: электропроводка по всей длине должна обеспечить возможность легко распознавать изоляцию по ее расцветке.

В домашней электросети, как правило, прокладывают трехжильный проводник, каждая жила имеет неповторимую расцветку.

• Рабочий нуль (N) – синего цвета, иногда красный.

• Нулевой защитный проводник (PE) – желто-зеленого цвета.

• Фаза (L) – может быть белой, черной, коричневой.


В некоторых европейских странах существуют неизменные стандарты в расцветке проводов по фазе. Силовой для розеток – коричневая, для освещения — красный.

Заводские стандарты

Традиционно при создании трехфазных сетей все кабели имели раскрас согласно нормативной документации прошлых лет. В проводке, которой более 7 лет, согласно ПУЭ строго соблюдалась следующая маркировка:

• Фаза А — желтая, возможна зеленоватая продольная прожилка.
• Фаза В — выраженного зеленого колера, иногда неонового оттенка.
• Фаза С — красная.
• Ноль — допускался сизого или нейтрального серого тона.

Распространенная трехфазная проводка обозначалась аббревиатурой Ж-З-К.

Если вы имеете дело со старой разводкой времен СССР, то колер проводников будет только монохромным: черным или белым. Электромонтеры рекомендуют не рисковать — нужно при расключении дать питание и определить вид жил электрического провода при помощи контрольки.

С 2011 года на территории РФ стал функционировать ГОСТ РФ 50462-2009. В нем предусмотрены новые цвета для промышленных проводников. Для фаз допустимы оттенки: А — классический коричневатый, В — насыщенный черный, С — серый, приближенный к «металлик». Но контрастность таких материалов оказалась неудобной, и электрики при монтаже стандартных систем по-прежнему предпочитают формуле К-Ч-С старую Ж-З-К гамму. Яркие жилы лучше видны при любом освещении, контрастность оформления дает быстрое понимание ситуации.

Буквенное обозначение упрощает распознавание нюансов схем: A — это L или L1, B — только L2. C — L3, а ноль —N. Поэтому сведущему умельцу сразу будет понятно какого цвета провод фаза при составлении цепи.

Согласно общепринятым стандартам при создании электрических цепей переменного либо постоянного тока с применением проводников с защитой допустимы все вышеназванные оттенки.

Комплектация евророзетки подразумевает наличие трех составляющих: яркого фазного (он может быть красным, лиловым, коричневым или другого сочного тона), безопасного для человека нуля сине-голубого оттенка, защиты в желтом или зеленом колере. Маркировка проводов признается только общепринятая.

Цветовая маркировка проводов

Цвет жилы заземления

С 01.01.2011 цвет жилы заземления (или зануления) может быть только желто-зеленой. Эта цветовая маркировка проводов соблюдается и при составлении схем, на которых такие жилы подписываются латинскими буквами РЕ. Не всегда на кабелях расцветка одной из жил предназначена для заземления – обычно она делается если в кабеле три, пять или больше жил.

Отдельного внимания заслуживают PEN-провода с совмещенными «землей» и «нолем». Подключения такого типа все еще часто встречаются в старых зданиях, в которых электрификация проводилась по устаревшим нормам и до сих пор не обновлялась. Если кабель укладывался по правилам, то использовался синий цвет изоляции, а на кончики и места стыков надевались желто-зеленые кембрики. Хотя, можно встретить и цвет провода заземления (зануления) с точностью до наоборот – желто-зеленый с синими кончиками.

Защитное заземление является обязательным при прокладке линий в жилых и промышленных помещениях и регулируется стандартами ПУЭ и ГОСТ 18714-81. Провод нулевой заземляющий должен иметь как можно меньшее сопротивление, то же самое касается заземляющего контура. Если все работы по монтажу выполнено правильно, то заземление будет надежным защитником жизни и здоровья человека в случае появления неисправностей электролинии. Как итог – правильная пометка кабелей для заземления имеет решающее значение, а зануление вообще не должно применяться. Во всех новых домах проводка делается по новым правилам, а старые поставлены в очередь для ее замены.

Оцените статью:

Обозначение в электрике L и N: разновидности проводов, их характеристики

Мировые производители бытовой техники при сборке своего оборудования используют цветовую маркировку монтажных проводов. Она представляет собой обозначение в электрике L и N. Благодаря строго определенному окрасу, мастер может быстро определить, какой из проводов является фазным, нулевым или заземляющим. Это важно при подключении или отключении оборудования от электропитания.

Виды проводов

При подключении электрооборудования, монтаже разнообразных систем не обойтись без специальных проводников. Их изготавливают из алюминия или меди. Эти материалы отлично проводят электрический ток.

Важно! Алюминиевые провода необходимо соединять только с алюминиевыми. Они химически активны. Если их соединить с медью, то цепь передачи тока быстро разрушится. Алюминиевые провода соединяют обычно с помощью гаек и болтов. Медные – посредством клеммы. Стоит учесть, что последний вид проводников имеет существенный недостаток – быстро окисляется под воздействием воздуха.

Совет на случай, если в месте появления окисления ток перестанет проходить: чтобы восстановить подачу электроэнергии, провод необходимо изолировать от внешнего воздействия с помощью изоленты.

Классификация проводов

Проводник представляет собой одну неизолированную или одну и более изолированных жил. Второй тип проводников покрыт специальной неметаллической оболочкой. Это может быть обмотка изолирующей лентой или оплеткой из волокнистого сырья. Неизолированные провода не имеют никаких защитных покрытий. Их применяют в сооружении линии электропередач.

Исходя из вышеописанного, делаем вывод, что провода бывают:

• защищенными;
• незащищенными;
• силовыми;
• монтажными.

Они должны использоваться строго по назначению. Малейшее отклонение от требований эксплуатации ведет к поломке сети электропитания. В результате замыкания случаются пожары.

Обозначения фазных, нулевых и заземляющих проводов

При выполнении монтажа электрических сетей бытового и промышленного предназначения используют изолированные кабели. Они состоят из множества токопроводящих жил. Каждая из них окрашена в соответствующий цвет. Обозначение LO, L, N в электрике позволяют сократить время проведения монтажных, а при необходимости и ремонтных работ.

Описанное ниже обозначение в электрике L и N в полном объеме соответствует требованиям ГОСТ Р 50462 и применяется в электроустановках, в которых напряжение достигает 1000 В. Они имеют глухозаземленную нейтраль. К этой группе относится электрооборудование всех жилых, административных зданий, хозяйственных объектов. Какие цветовые обозначения фазы L, нуля, N и заземления необходимо соблюдать при монтаже электрических сетей? Давайте разберемся.

Фазные проводники

В сети переменного тока имеются проводники, которые находятся под напряжением. Их называют фазными проводами. В переводе с английского языка термин «фаза» означает «линия», «активный провод», или же «провод под напряжением».

Прикосновение человека к оголенному от изоляции фазному проводу может обернуться серьезными ожогами или даже летальным исходом. Что значит обозначение в электрике L и N? На электрических схемах фазные провода маркируют латинской буквой «L», а в многожильных кабелях изоляция фазного провода будет окрашена в один из следующих цветов:

• белый;
• черный;
• коричневый;
• красный.

Рекомендации! Если по каким-либо причинам электромонтер сомневается в правдивости информации, отображающей цветовую маркировку проводов кабеля, для определения находящегося под напряжением провода необходимо воспользоваться низковольтным указателем напряжения.

Нулевые проводники

Эти электропровода подразделяются на три категории:

• нулевые рабочие проводники.
• нулевые защитные (земляные) проводники.
• нулевые проводники, совмещающие в себе защитную и рабочую функцию.

Что такое обозначение проводов в электрике L и N? Нейтраль сети или нулевой рабочий проводник в схемах электрических цепей обозначают латинской буквой «N». Нулевые проводники кабелей имеют следующую окраску:

• голубой цвет по всей протяженности без дополнительных вкраплений;
• синий цвет по всей длине жилы без дополнительных вкраплений.

Что значит L, N и PE в электрике? PE (N-RE) – нулевой защитный проводник, который по всей длине входящего в кабель провода окрашивают чередующимися линиями желтого и зеленого цвета.

Третья категория нулевых проводников (REN-провода), которые совмещают в себе рабочую и защитную функции, имеет цветовое обозначение в электрике (L и N). Провода окрашены в синий цвет, с концами и местами соединений с желто-зелеными полосами.

Необходимость проверки маркировки

Обозначение LO, L, N в электрике при монтаже электрических сетей – важная деталь. Как проверить правильность цветовой маркировки? Для этого нужно использовать индикаторную отвертку.

Чтобы определить, какой из проводников является фазным, а какой нулевым при помощи индикаторной отвертки, необходимо прикоснуться ее жалом к неизолированной части провода. Если светодиод засветится, значит произошло касание к фазному проводнику. После прикасания отверткой к нулевому проводу светящегося эффекта не будет.

Важность цветовой маркировки проводников и четкое соблюдение правил ее использования позволит значительно сократить время проведения монтажных работ и поиск неисправностей электрооборудования, в то время как игнорирование этих элементарных требований оборачивается риском для здоровья.

что означают эти буквы, какой буквой обозначается заземление

При самостоятельном подключении электрооборудования — светильников, вентиляции, автомата пользователи могут найти буквенные обозначения клемм. L, N в электрике – это фаза и земля, к которым подведены соответствующие кабели.

Содержание

1. Буквенное обозначение проводов
2. L — обозначение фазы
3. N — буква ноль
4. PE — индекс заземления
5. Окраска изоляционного покрытия жил
6. Цвет жилы заземления
7. Цветовая маркировка нулевых рабочих контактов
8. Цвета фазных проводов
9. Зачем нужна цветовая маркировка
10. Нюансы ручной цветовой маркировки
11. Особенности маркировки двухжильного провода
12. Маркировка трехжильного провода
13. Процедура маркировки 5-проводной системы
14. Как маркировать совмещенные провода
15. Окрашивание проводки как способ ускорения монтажа
16. Требования к цвету проводки при монтаже

Надписи на проводах

Стандарты буквенно-цифрового и цветового кодирования проводов

Для бытовых и промышленных линий электропередачи используются изолированные провода с внутренними токопроводящими жилами. Изделия различаются в зависимости от цвета изоляционного покрытия и маркировки. Обозначение фазы и нуля в электрике ускоряет ремонтно-монтажные работы.

Маркировка кабелей в электроустановках напряжением до 1000 В регламентируется ГОСТ Р 50462-2009:

• в п.6. 2.1 указывается, что нейтральная жила маркируется как Н;
• См. пункт 6.2.2. указано, что защитный провод с заземлением обозначается как PE;
• в разделе 6.2.12 сказано что в электрике L это фаза.

Понимание маркировки упрощает монтажные работы в коммерческих, жилых и административных зданиях.

L — обозначение фазы

Обозначение L и N в электротехнике

В сети переменного тока находится фазный проводник под напряжением. В переводе с английского слово Line означает активный проводник, линию, поэтому маркируется буквой L. Фазные жилы обязательно покрыты цветной изоляцией, так как, находясь в оголенном состоянии, они могут вызвать ожоги, травмы человека, возгорание или выход из строя различного оборудования.

N — буквенный символ ноль

Знак нулевого или нейтрального рабочего кабеля — N, от сокращения терминов нейтральный или Null. При составлении схемы таким образом отмечают клеммы коммутации нуля в однофазной или трехфазной сети.

Слово «ноль» используется только на территории стран СНГ, во всем мире называется нейтральным.

PE — индекс заземления

Маркировка заземления

Если проводка заземлена, используется буквенный маркер PE. С английского значение Protective Earthing переводится как провод заземления. Аналогично обозначаются зажимы и контакты для коммутации с заземляющим нулем.

Окраска изоляционного покрытия жил

Окрашивать заземляющие, фазные и нулевые кабели необходимо в соответствии с требованиями ПУЭ. Документ устанавливает различия в цветах для заземления в щите, а также для нуля и фазы. Понимание цветовой маркировки изоляции избавляет от необходимости расшифровывать буквенные обозначения.

Цвет заземлителя

На территории Российской Федерации с 1 января 2011 года действует европейский стандарт IEC 60446:2007. Отмечается, что заземление имеет только желто-зеленую изоляцию. Если составляется электрическая цепь, заземление должно быть обозначено как PE.

Заземляющая жила есть только в кабелях из 3-х жил.

PEN-проводники, применяемые в старых зданиях, сочетают в себе заземляющую и нулевую жилы. Изоляционное покрытие в этом случае имеет синий цвет заземления и желто-зеленый кембрик в местах соединения и на концах провода. В некоторых случаях использовалась обратная маркировка — зелено-желтое заземление с синими наконечниками.

Заземляющая и нулевая жилы PEN-кабелей тоньше фазных жил.

Организация защитного заземления является обязательным условием создания электрической сети в жилых и производственных зданиях. Его необходимость указана в ПУЭ и ГОСТ 18714-81. Стандарты гласят, что нейтральная земля должна иметь наименьшее сопротивление. Чтобы не запутаться, используйте цветовую маркировку кабелей.

Цветовая маркировка нулевых рабочих контактов

Цвет проводов в проводке

Чтобы не перепутать, где фаза, а где ноль, вместо букв L и N ориентируются по цветам проводов. Электрические стандарты гласят, что нейтраль — это синий, голубой, сине-белый, независимо от количества проводников.

Ноль можно обозначить латинской буквой N, которая на схеме читается как минус. Причина считывания — участие нуля в замыкании электрической цепи.

Цвета фазных проводов

Фаза — это линия, находящаяся под напряжением, непреднамеренное прикосновение к которой может привести к поражению электрическим током. У начинающих мастеров часто возникают трудности с поиском троса. Фаза обозначена черным, коричневым, кремовым, красным, оранжевым, розовым, фиолетовым, серым и белым цветом.

Буква фазы — L. Она используется, когда провода не имеют цветовой маркировки. При подключении кабеля к нескольким фазам рядом с буквой L ставится порядковый номер или латинские буквы А, В, С. Фаза также часто отмечается как плюс.

Фазовый провод не может быть синим, голубым, зеленым или желтым.

Зачем использовать цветовую маркировку

Определить L и N в электрике можно с помощью индикаторной отвертки. Вам нужно будет прикоснуться острием к части изделия без изоляции. Свечение индикатора свидетельствует о наличии фазы. Если светодиод не загорался, ноль жил.

Цветовая маркировка сокращает время на поиск нужного провода, устранение неполадок. Знание цветов проводников также исключает риск поражения электрическим током.

Нюансы ручной цветовой маркировки

Цветовая маркировка проводов кембриком

Ручная маркировка применяется при использовании проводов одного цвета в старых зданиях. Перед началом работы составляется схема с цветовыми значениями проводников. При монтаже можно маркировать токоведущие жилы:

• стандартный кембрик;
• батист с термоусадкой;
• изоляционная лента.

Правилами допускается использование специальных комплектов для маркировки. Точки установки маркеров для обозначения нуля и фазы указаны в ПУЭ и ГОСТ. Это концы провода и места его подключения к шине.

Особенности маркировки двухжильного провода

Термоусадочная трубка для проводов

Если кабель уже подключен к сети, можно использовать индикаторную отвертку. Сложность использования инструмента заключается в невозможности определения нескольких фаз. Вам нужно будет прозвонить их мультиметром. Во избежание путаницы можно пометить электрический проводник цветом:

• выбрать трубки с термоусадкой или изолентой для обозначения нуля и фазы;
• работа с проводниками не по всей длине, а только в местах стыков и стыков.

Количество цветов определяется по схеме. Главное при его создании не запутаться, не использовать желтые, зеленые или синие маркеры для фазы. Допускается маркировка красным или оранжевым цветом.

Маркировка трехжильного провода

С помощью мультиметра можно определить расположение фазы, нуля и земли

Для поиска фазы, земли и нуля в трехжильном проводе целесообразно использовать мультиметр. Его ставят на режим переменного напряжения и осторожно касаются щупами фазы, затем остальных жил. Значения тестера следует записать и сравнить. В комбинации фаза-земля напряжение будет ниже, чем в комбинации фаза-ноль.

После указания линий можно делать разметку. Понять, фаза L или N, поможет соответствующий цвет. При нуле будет синий или голубой, при плюсе — любой другой.

Порядок маркировки 5-проводной системы

Электропроводка от трехфазной сети выполняется только пятижильным кабелем. Три жилы будут фазными, одна — нулевой, одна — защитным заземлением. Цветовая маркировка применяется в соответствии с нормативными требованиями. Для защиты используется желто-зеленая оплетка, для ноля — синяя или голубая, для фазы — из списка разрешенных оттенков.

Как маркировать выровненные провода

Двух- или четырехжильные кабели используются для упрощения процесса подключения. Линия защиты соединяется здесь с нейтральной. Буквенный код провода PEN, где PE означает заземление, а N означает нейтральный проводник.

По ГОСТ используется специальная цветовая маркировка. Длина выровненного кабеля будет желто-зеленой, а концы и точки подключения — синими.

Выделите основные точки проблемных зон кембриком или изолентой.

Окрашивание проводки как способ ускорения монтажа

Правильный цвет проводки ускоряет монтаж проводки

До введения в действие ГОСТ Р 50462-2009 кабели маркировались белым или черным цветом. Определение фазы и нуля осуществлялось при отключении управлением в момент подачи питания.

Использование цветных маркеров упрощает ремонтные работы, обеспечивает их безопасность и удобство. Руководствуясь оттенком кабелей, мастер не потратит много времени на проведение электричества в дом или квартиру.

Значение цветового кодирования можно рассмотреть на примере светильника. Если лампа меняется, а ноль и фаза перепутаны местами, существует риск получения травмы или смерти от поражения электрическим током. Когда в электрике обозначение L и N выполнено цветом, фаза пойдет на выключатель, а ноль — на источник света. Напряжение нейтрализуется, и можно будет прикоснуться даже к включенной лампочке.

Требования к цвету проводки при монтаже

Отключение распределительной коробки

От распределительной коробки к выключателю протянут медный провод с одной или двумя жилами. Количество ядер зависит от количества ключей на устройстве. Фаза должна обрываться, а не ноль. В процессе работы допускается использовать проводник белого цвета для питания, делая пометку на схеме.

Розетка подключена с соблюдением полярности. Рабочий ноль будет слева, фаза — справа. Земля расположена посередине устройства и зажимается клеммой.

При наличии двух кабелей одного цвета найти фазу и нейтраль можно с помощью теста, индикаторной отвертки, мультиметра.

На схеме подключения стоит указать, что означают L и N, но в электрике используется несколько из них. Однострочный показывает силовую часть — тип электроснабжения, количество фаз на одного потребителя. Здесь целесообразно на однофазной сети провести одну насечку, на трехфазной – три и указать цветом провода. Коммутационное и защитное оборудование маркируется специальными символами.

Правильная маркировка и цветовая маркировка проводов обеспечивает качество монтажа и обслуживания линии.
