Что обозначает в электричестве l и n: Обозначение в электрике L и N: виды проводов, их характеристики

Маркировка проводов по цветам.



Маркировка кабеля — нанесение на кабель цветовой разметки. Требования к маркировке согласно ГОСТ и ПУЭ указывают, где находятся фаза, ноль и земля.



Цветовая маркировка проводов повышает уровень безопасности и применяется для удобства проведения регулярного обслуживания и профилактики электропроводки.





Для чего необходима маркировка

Конкретные цвета в электрике выбраны неслучайно. Цветная проводка необходима для безопасного проведения электромонтажных работ, чтобы избежать короткого замыкания и поражения электрическим током. Раньше цвет проводников был черным или белым, в результате электрикам это приносило большие неудобства.



Раньше при расключении необходимо было подать питание в проводники, после чего при помощи контрольки определяли ноль и фазу. Использование расцветки избавило от всех этих мук, потому что все стало очень понятно.




Цветовая маркировка почти всегда наносится по всей длине проводника. Она помогает установить предназначение каждого проводника к определенной группе, чтобы облегчить их коммутации. Существуют три вида проводов в электрике: фаза, ноль и заземление.



Электробезопасность

Переменный электрический ток напряжением 220 V или 380 V опасен для человека. Неосторожное прикосновения к оголенным проводам или металлическим частям электрооборудования, которые могут находиться под напряжением, чревато тяжелым ожогом или смертельной травмой. Для этого ПУЭ дает ответ на вопросы: каким образом цвет проводов фаза и ноль, L и N в электрике поможет наглядно определить применяемую систему безопасности в данной электрической сети.



Правила маркировки токоведущих частей согласно ПУЭ

Для обеспечения наглядности, простоты и облегчения распознавания отдельных частей электрической сети согласно п.1.1.30 ПУЭ все электроустановки должны иметь буквенно-цифровое и цветовое обозначение. Причем наличие одного из этих обозначений не снимает необходимость наличия другого.



Маркировка по цвету

Маркировка проводов по цветам является наиболее наглядной и позволяет быстро определиться с назначением любого провода. Такая маркировка может быть осуществлена путем выбора проводов с соответствующим цветом изоляции жил, путем нанесения краски на шины или за счет окрашивания или применения специальной цветной изоленты в местах соединения жил.





Причем краска на шины может наносится не по всей длине, а только в местах подключения или по концам шин.

Итак:

• Если говорить о цветовом обозначении проводов и кабелей, то начать следует с фазных проводников. Согласно п.1.1.30 ПУЭ в трехфазной сети фазные проводники должны иметь маркировку желтым, зеленым и красным цветом. Так соответственно обозначаются фазы А, В и С.
• Инструкция для однофазной электрической сети предполагает обозначение фазного провода в соответствии с тем цветом, продолжением которой она является. То есть, если фазный проводник подключается к фазе «В» трехфазной сети, то он должен иметь зеленый цвет.



Обратите внимание! В однофазной сети квартиры или дома вы зачастую не знаете к какой фазе подключен ваш фазный провод. Дабы соблюдать ГОСТ, вам совсем не обязательно это выяснять. Достаточно обозначить фазный проводник любым из предложенных цветов. Ведь для однофазной сети освещения совершенно не принципиально к какой именно фазе подключен ваш проводник. Исключение составляет только сеть освещения, в которой используются два разных фазных проводника.



• Что же касается нулевых проводников, то они должны иметь голубую окраску. Причем цвет нулевой жилы не зависит от того трехфазная, двухфазная и однофазная сеть перед вами. Он всегда обозначается голубым цветом.
• Маркировка проводов с полосой желто-зеленого цвета обозначает защитный проводник. Он подключается к корпусу электроприборов и обеспечивает безопасность от поражения электрическим током при повреждениях изоляции электрооборудования.
• Если нулевой и защитный проводник объединены, то согласно п. 1.1.29 ПУЭ такая жила провода должна иметь голубой окрас с желто-зелеными полосами на его концах. Дабы выполнить такую маркировку своими руками достаточно просто взять провод голубого цвета и на его концевых заделках выполнить обозначение краской или использовать для этого цветную изоленту.
• Что же касается сетей постоянного тока, то красным цветом должна обозначаться положительная жила провода или шины, а отрицательная синим. При этом обозначение нулевой и защитной жилы соответствует маркировке в сетях переменного тока.



Буквенная маркировка проводов

Но маркировка проводов цветная не всегда удобна. В щитках, распределительных устройствах и на схемах значительно удобнее буквенное обозначение. Оно должно применяться совместно с цветовым обозначением.

Итак:

1. Буквенная маркировка фазных проводов в трехфазной сети соответствует их разговорному обозначению – фаза «А», «В» и «С». Для однофазной сети она должна быть такой же, но это далеко не всегда удобно. Тем более что достоверно определить какая именно фаза не всегда возможно. Поэтому часто используют обозначение «L».
   Пункт 1.1.31 ПУЭ нормирует не только буквенно-цветовое обозначение проводников, но и их расположение. Так для трехфазной сети при вертикальном расположении шин фаза «А» должна быть самой верхней, а фаза «С» нижней. А при горизонтальном расположении проводников ближайшая к вам должна быть фаза «С», а наиболее удаленная фаза «А».
2. Если выполняется маркировка проводов в щитке, то под символом «N» обозначают нулевой провод.
3. Для обозначения защитного провода применяют буквенное обозначение «PE». Кроме того, достаточно часто применяется знак заземления, но дело в том, что он не всегда может точно указать на схему сети.
4. Дело в том, что вы можете встретить обозначение «PEN». Оно обозначает совмещение нулевого и защитного проводника. Это возможно в системах TN-C-S о которых мы говорили в одной из предыдущих наших статей.
5. А вот маркировка проводов электрических постоянного тока выполняется символизмами «+» и «¬―». Что соответственно обозначает положительный и отрицательный провод. Для постоянного тока есть еще одно отличие. Нулевая жила обозначается символом «М», что иногда вводит в заблуждение.



Стандартная цветовая маркировка проводов и шин

Цветная изоляция проводников сегодня – неотъемлемый атрибут для проведения успешного и правильного монтажа электропроводки. Такое решение – отнюдь не способ сделать провода красивыми и привлекательными для потребителя, это – удобная цветовая маркировка, стандартизированная и регламентированная во всем цивилизованном мире, являющаяся, без преувеличения, необходимостью.



Цветовая маркировка проводов дает точное обозначение каждому проводнику. Цвет изоляции жилы определяет ее назначение в группе из нескольких проводников и облегчает процесс коммутации и монтажа.

Такое решение исключает возможные ошибки, способные привести к смертельно опасному поражению электрическим током или к короткому замыканию. Ремонт и обслуживание электросетей также становится более безопасным, если провода имеют точную маркировку.



Стандарт изложенный в ПУЭ строго определяет цвета маркировки, и благодаря этому стандарту появляется возможность легко идентифицировать каждый проводник, каждую жилу кабеля в группе по цвету или по буквенно-цифровому коду.



Как правило, проводник целиком имеет определенный цвет, но допустима и маркировка только концов отдельных жил, в точках коммутации, где возможно применение цветной изоленты или цветных кембриков. Далее мы рассмотрим более подробно, как же именно выполняется такая маркировка для сетей однофазного, трехфазного тока и постоянного тока.



Для сетей трехфазного переменного тока

В сетях трехфазного переменного тока вводы высокого напряжения трансформаторов как на станциях, так и на подстанциях, а также шины, окрашены в следующие цвета, соответственно фазам:

• Фаза «А» – окрашена в желтый цвет;
• Фаза «В» – окрашена в зеленый цвет;
• Фаза «С» – окрашена в красный цвет.



Для сетей постоянного тока

Для цепей постоянного тока характерны только две шины: положительная и отрицательная. Здесь положительный провод (шина положительного заряда) маркируется красным цветом, а отрицательный провод (шина отрицательного заряда) маркируется синим цветом, ведь нулевой и фазный провода здесь принципиально отсутствуют. Средний провод (М) маркируется голубым цветом.

В случае, когда сеть постоянного тока, содержащая два проводника, создана посредством ответвления от трехпроводной цепи постоянного тока, проводники маркируются так же, как и соответствующие проводники исходной трехпроводной цепи.



Фаза, ноль и земля в электропроводке

Электрические сети переменного тока прокладывают теперь всегда многожильным проводом в изоляции жил разного цвета, это сильно облегчает процесс монтажа. Если разводку в помещении выполняет один монтажник, а в будущем обслуживание и ремонт сети будут проводить другие люди, они уже не будут вынуждены постоянно выявлять «фазу» и «ноль», они просто сориентируются по цвету.

Но в былые времена это являлось настоящей проблемой, ибо изоляция использовалась одноцветная – или белая, или черная. Теперь же выработан стандарт, и в соответствии с ГОСТом Р 50462 «Идентификация проводников по цветам или цифровым обозначениям», жилы отдельные и в кабелях имеют строго регламентированные обозначения.



Функция маркировки – создать возможность быстрого и легкого наглядного определения назначения каждого конкретного проводника по любому его участку, это одно из главных требований ПУЭ. Какой же расцветкой, согласно ГОСТу, должны обладать проводники в электрических установках переменного тока на напряжение до 1000 вольт и с глухозаземленной нейтралью, к коим относятся почти все жилые дома и административные здания?

Нулевой рабочий проводник (N) имеет синюю маркировку. Для нулевого защитного проводника (PE) – желто-зеленая маркировка в виде полос вдоль или поперек жилы. Такая маркировка в названной комбинации цветов актуальна лишь для заземляющих проводников (для нулевых защитных).

Когда нулевой рабочий проводник выполнен совмещенным с нулевым защитным (PEN), то по всей длине провода маркировка делается синим цветом, а в местах присоединений (на концах проводника) – желто-зеленые полосы, или наоборот: желто-зеленый проводник с синими концами.

Так, нулевые провода маркируются следующими цветами:

1. Нулевой рабочий провод (N) – маркировка синим цветом;
2. Нулевой защитный провод (PE) – маркировка желто-зеленым цветом;
3. Нулевой совмещенный провод (PEN) – маркировка желто-зеленым цветом с синими метками на концах либо наоборот.





Фазные провода, в соответствии со стандартом ПУЭ, могут иметь маркировку одним из этих цветов: красный, черный, фиолетовый, коричневый, серый, розовый, оранжевый, бирюзовый, или белый. Если однофазная электрическая цепь получена путем ответвления от трехфазной сети, то фазный провод полученной однофазной цепи должен обязательно совпадать цветом с исходным проводом трехфазной сети, от которой произведено ответвление.



Провода маркируются так, чтобы цвета фазных проводов ни коим образом не совпадали цветом с нулевым проводником. А если применяется немаркированный кабель, то цветовые метки делаются на концах жил, в местах соединений, при помощи кембриков из термоусадки или цветной изолентой. Но для предотвращения лишней работы по изготовлению меток, достаточно изначально правильно выбрать цвет изоляции, выбрав кабель достаточной длины для своих нужд.



Порой электрику в работе приходится сталкиваться с не очень приятными ситуациями, когда проводка уже выполнена, и ни подключения в щитке, ни провода не промаркированы, в этом случае человеку приходится тратить время и, используя пробник, выявлять «фазу», «ноль», и «заземление».

Однако всегда следует помнить, что даже если не представляется возможности приобрести провод нужного цвета, можно конечно использовать провод любого цвета, но тогда обязательно нужно пометить концы жил хотя бы цветной термоусадкой или цветной изолентой. И всегда помните, что при прокладке электропроводки необходимо быть осторожным и всегда соблюдать технику безопасности.



Проводка внутри дома

Проводка внутри дома выполняется только однофазными линиями и медными проводами. В электрических цепях, используемых для бытовых целей, рабочий ноль должен быть всегда синий! Согласно ПУЭ внутридомовые линии должны прокладываться с заземляющим проводником. Во всех трехжильных проводниках, выполненных по ГОСТу, подходящих для внутренних работ, заземляющий провод – желто-зеленый.



Если трехжильный проводник гибкий типа ПВС, то фазный проводник обычно коричневого цвета. Для внутридомовой проводки лучше использовать провода выполненных из литой меди. Если жилы помечают полосами, то жила с полосой любого цвета исключая синий и желто зеленый – фазный.



Если в кабеле отсутствует желто-зеленый проводник, в качестве заземляющего провода используют проводник с зеленой полосой. Заземляющий провод может маркироваться чисто желтым цветом. В кабелях, жилы которых окрашены целиком, белый провод – фазный.



Подводка к электроплите

Бытовая электроплита на 220 В подключается в специальную розетку, выдерживающую большую мощность. Окрас жил встречается красный, зеленый, синий, где красный – фаза, зеленый – земля, синий – нулевой проводник.

Есть нюанс, в электроплитах и варочных поверхностях зарубежного производства, рассчитанных на 220/380 В, подключение выполняется четырехжильным кабелем:

1. синий – ноль;
2. желто-зеленый проводник – заземление;
3. черный проводник – фаза А;
4. коричневый проводник – фаза В.



Допускается при подключении на одну фазу сеть объединять фазные проводники на электроплите под один контактный зажим.



Нейтральный провод

Нейтральный проводник – это провод, присоединенный к средней (нулевой) точке электрической системы. В стандартной схеме подключения – это совмещенный нулевой рабочий и нулевой защитный проводник в трех фазной цепи. Цвет нейтрального провода – весь синий с желто-зеленым на концах или весь желто-зеленый с синим на концах.



Проводится маркировка проводов по цвету, буквам и цифрам. ГОСТ до 2009 г более широко трактовал возможности маркировки проводов. Начиная с 2009 г стандарты пересматривают в сторону более четкой классификации цветов и исключают примечания, позволяющие не маркировать проводники.



В национальном стандарте 2009 уточнена терминология и дополнена буквенно-цифровая классификация. Для электрических цепей до 2009 г применялась классическая окраска проводников: желтый, зеленый, красный.

В классическом варианте трехфазных цепях до 1000 вольт проводники помечают в следующих комбинациях:

• Фаза А – L1, желтый – рекомендован коричневый.
• Черный рекомендован в фазе В – L2, зеленый.
• Фаза С – L3, красный – рекомендован серый.
• Нулевой проводник – N синий.
• Совмещенный рабочий ноль с заземляющим проводником – PEN, синий с желто-зелеными наконечниками – желто-зеленый с синими наконечниками.
• Заземляющий проводник – PE, желто-зеленый.



Данная комбинация не подразумевает ни направление вращения, ни фазировку.



Правила соблюдения расцветки электропроводки при монтаже

От распределительной коробки к выключателю прокладывается трехжильный или двух жильный провод в зависимости от того, какой тип выключателя установлен: одноклавишный или двухклавишный выключатель. Разрывается фаза, а не нулевой проводник. Если есть в наличии белый проводник, он будет питающим. Главное – соблюдать последовательность и согласованность в расцветке с другими электромонтажниками, чтобы не получилось как в басне Крылова: «Лебедь, рак и щука».



На розетках защитный проводник (желто-зеленый), чаще всего зажимается в средней части устройства. Соблюдаем полярность, нулевой рабочий – слева, фаза – справа.



Но бывают сюрпризы от производителей, например, один проводник – желто-зеленый, а два других могут оказаться черными.

Возможно, производитель решил при нехватке одной расцветки, пустить в ход то, что есть. Не останавливать ведь производство! Сбои и ошибки бывают везде. Если попался именно такой, где фаза, а где нуль решать вам, только нужно будет побегать с контролькой.



Если кабель уже проложен, как нанести маркировку

Очень часто приходится сталкиваться с такими ситуациями, когда приходишь на объект, открываешь щиток, а там подключение выполнено непонятно как. Про соответствие маркировки проводов с правилами вообще говорить не приходится. Не понятно каким цветом фаза проложена, а где ноль и заземление.

Приходится ознакамливаться с разводкой проводов в щитке, распределительных коробках и т. д. Это все сводится к одному недостатку, приходится тратить время. Как быть в таком случае? Не производить же подключение по-новому.

К сожалению, даже сегодня некоторые электрики во время монтажных работ пользуются устаревшими нормативами. Из-за этого другим специалистам во время проведения работ, связанных с ремонтом и обслуживанием электрических сетей, приходится искать «фазу» и «ноль» при помощи пробника.

Если нет возможности купить проводники нужного цвета, подойдут кабели любой расцветки. Главное, чтобы концы жил были правильно помечены при помощи термоусадочных трубок или цветной изоленты.



В соответствии с правилами допускается выполнять цветовую маркировку не по всей длине, а только в местах присоединения к шинам, то есть на концах кабеля. Для этого можно выполнить обозначение проводов по цвету, воспользовавшись цветной изолентой или надеть на концы кабеля термоусадочную трубку.



Разумеется, нет необходимости менять существующую маркировку проводников, монтаж которых проводился по старому ГОСТу. Но сегодня при вводе в эксплуатацию электроустановок следует использовать только новые правила.

Напоминаем: работы по прокладке электрического кабеля требуют от монтажника предусмотрительности и внимательности. Будьте осторожны!

Что означает l, n и pe в электрике

Содержание:

• 1 Подключение
• 2 Устройство бытовых электрических сетей
  • 2.1 Что такое «фаза»?
  • 2.2 Что такое ноль, и как его определить?
  • 2.3 Что такое заземление?
• 3 4 Если цвета перепутаны
• 4 Определение проводов
• 5 Маркировка проводов в однофазной сети 220 В
• 6 Маркировка проводов при переменном трехфазном токе
• 7 Правила маркировки токоведущих частей согласно ПУЭ
  • 7.1 Цветовая маркировка проводов
  • 7.2 Буквенная маркировка проводов
• 8 Цвет нуля, нейтрали
  • 8.1 Как найти заземление, нейтраль и фазу при отсутствии обозначения
  • 8.2 Буквенные и цифровые маркировки проводов
    • 8. 2.1 Цвета проводов за рубежом
• 9 Для чего нужна цветовая маркировка
• 10 Цветовые обозначения фазы L, нуля N и заземления

Подключение

Установка нулевого провода и заземления необходима при подключении любого электротехнического оборудования. Если Вы работаете в квартире, то нужно определить провод заземления в щитке, если же монтаж производится в частном доме, то предварительно обустраивается контур заземления. Рассмотрим оба варианта.

Фото — розетка и земля

Практически в каждой современной розетке, люстре и других отводах имеет специальная клемма заземления, к которой и нужно подвести защитный кабель. В квартирах осуществляется подключение по системе TN-C. В ней соединение контура заземления производится за счет имеющихся трубопроводов. Здесь к стоякам подводится несколько проводов: фаза, нуль и земля. В домах новой постройки используется система TN-S. Как их отличить:

1. Тип TN-C подключается четырехжильными проводниками;
2. В TN-S – пятижильными.

Инструкция, как сделать землю в сеть TN- S:

Соединение фазного кабеля производится, соответственно, к фазе;
Провод нуля сопрягается с нулевой шиной. Для этого нужно использовать специальный зажим

Обратите внимание, нельзя вместе подключать провода земли и нуля;
Узел защитного кабеля подводится к стенке щитка – именно он выступает точкой с отличающимся потенциалом.

Фото — принцип установки

Для того чтобы подключить TN-C, есть несколько вариантов. Если Вы живете на нижних этажах многоквартирного дома, то можно сделать свой контур – просто вбить и сварить между собой металлические колышки и на них вывести заземление. Если на высших, то можно от подвала (или опять-таки, самодельного контура) протянуть землю к проводке квартиры. Для этого можно выбрать одножильный провод, к примеру, гибкий СИП, ГПП или плоский для заземления ПВ 3.

Еще в квартирах устраивают землю при помощи металлических сетчатых лотков. Но, здесь предварительно должен проводиться расчет сопротивления. Измерение и проверка имеющихся параметров осуществляется мультиметром.

Иногда для подключения защитных систем мастера обустраивают соединения с батареями, трубами газопровода или трубами в квартире. Это очень опасная схема, т. к. при появлении утечки тока под напряжением окажется не только Ваша квартира, но и соседские.

Фото — переносной контур

Для схемы зануления используется повторная или двойная земля. Этот способ описан на фото ниже, там же приведена схема

Обратите внимание, что повторное заземление нулевого кабеля производится через каждые 200 метров

Чтобы проводить заземление в частном доме необходимо организовать контур. Он представлен в форме равнобедренного треугольника. По периметру забиваются металлические колышки, расположенные друг от друга на равном расстоянии. Они соединяются между собой арматурой, которая приваривается к ним. К полученному замкнутому контуру подключается наконечник кабеля из дома.

Фото — организация земли

Похоже выглядит схема переносного заземления. Она используется для защиты дачи или профессиональными электриками, если нужно провести испытания и снять замеры с высоковольтных воздушных проводов.

Фото — Комплект

Купить комплект проводов заземления для шкафа КПЗ-М, ШРН и контейнер ССД КПЗ-М можно в любом электротехническом магазине, их цена зависит от типа и области использования. Там же Вы найдете специальные хомуты, электрод анодного заземления и прочие необходимые устройства и элементы схемы. Предварительно обязательно проверяйте сертификат качеств и соответствия необходимым нормам.

Устройство бытовых электрических сетей

Прежде чем приступать к такой ответственной операции как определение фазного провода необходимо очень хорошо понимать устройство бытовой электрической сети.

В отличие от сетей, по которым осуществляется передача электрической энергии от электростанций к трансформатору, напряжение в жилом доме или квартире составляет всего 220 вольт, но даже это напряжение может быть опасно для жизни и здоровья, а также являться причиной пожара, вследствие короткого замыкания.

Поэтому работать с электричеством можно только при условии соблюдения правил техники безопасности.

Бытовая электросеть, как правило, состоит из трёхжильного провода:

Разберём теперь более подробно каждый.

Что такое «фаза»?

«Фаза» или фазный провод это проводник, по которому в дом поступает электричество от поставщика электроэнергии. Отличается он от других жил кабеля наличием напряжения 220 в.. Но чтобы эксплуатировать электрический прибор или технику одного только фазного провода недостаточно.

Подобно тому, как и «пальчиковая» батарейка не сможет обеспечить электричеством какой — либо прибор, подключённый только одним полюсом, так и фазный провод нуждается ещё в одном проводнике имя которому — «ноль».

Что такое ноль, и как его определить?

«Ноль» — это проводник, который протянут от генератора электростанции к потребителям, и хотя в нём электрический ток практически отсутствует, это полноправный участник в отношениях по передаче электрического тока по металлическим проводам.

Определить ноль совершенно не сложно. Для этой цели можно использовать мультиметр или тестер. Если замеры проводятся с помощью мультиметра, то необходимо один из щупов подсоединить к какому-нибудь заземлённому предмету, а другой поочерёдно к проводам, когда прибор покажет напряжение 2 — 3 В. то тот провод, к которому был подсоединён щуп в данный момент и является нулевым.

В роли заземлённого проводника может выступать металлический радиатор системы отопления в период, когда в нём находится жидкость под давлением.

Что такое заземление?

В отличие от «фазы» и «ноля» заземление, если можно так сказать, является местным жителем. Заземление — это проводник, который подключён к земле непосредственно в месте нахождения дома, и служит, для того чтобы при пробое изоляции фазного провода на корпус устройства исключить поражение человека электрическим током.

4 Если цвета перепутаны

Мы привели основные правила маркировки L, N, PE жил в электрике по цветам, но часто бывает, что не все мастера соблюдают правила монтажа электропроводки. Кроме всего прочего, существует вероятность, что поменялись электропровода с разным цветом фазной жилы или вовсе одноцветного кабеля. Как же не ошибиться в подобной ситуации и сделать корректное обозначение нуля, фазы и заземления? Лучшим вариантов в таком случае станет маркировка проводов согласно их назначению. Необходимо при помощи кембриков (термоусадочных трубок) обозначить все элементы, которые отходят от распределительного щитка и следуют в жилище. Работа может занять продолжительное время, но это того стоит.

Для работы по выявлению принадлежности жил используют индикаторную отвертку – это самый простой инструмент, пользоваться которым для последующей маркировки фаз элементарно. Берем прибор и его металлическим кончиком дотрагиваемся до оголенной (!) жилы. Индикатор на отвертке загорится только в том случае, если вы нашли фазный провод. Если кабель является двухжильным, то вопросов больше быть не должно, потому что второй проводник – ноль.

Если исследуется трехжильный провод, для нахождения заземляющей и нулевой жилы используют мультимер. Как известно, в нулевом проводнике возможно наличие электричества, но его дозы едва будут превышать 30В. Для измерения на мультимере необходимо настроить режим измерения напряжения переменного тока. После этого одним щупом дотрагиваются к фазной жиле, которая была определена с помощью индикаторной отвертки, а вторым – к оставшимся. Проводник, показавший наименьшее значение на приборе, будет нулевым.

Мультиметр используется для определения напряжения, если провода перепутаны

Если получилось, что напряжение в остальных проводах одинаково, необходимо воспользоваться методом измерения сопротивления, что позволит определить землю. Для работы будут использоваться только жилы, назначение которых неизвестно – фазный провод в тесте не участвует. Мультимер переключают в режим измерения сопротивления, после чего одним щупом касаются заведомо заземленного и очищенного до металла элемента (это может быть, например, батарея отопления), а вторым – к жилам. Земля не должна превысить показание в 4 Ом, в то время как у нейтрали значение будет выше.

Определение проводов

Иногда возникают ситуации, когда требуется определить назначение того или иного провода при отсутствии на нем маркировки. Наиболее простым и распространенным способом является использование индикаторной отвертки. С ее помощью можно точно установить, какой провод будет фазным, а какой – нулевым. В первую очередь нужно отключить подачу электроэнергии на щитке. После этого концы двух проводников зачищаются и разводятся в стороны подальше друг от друга. Затем необходимо включить подачу электричества и определить индикатором назначение каждого провода. Если лампочка загорелась при контакте с жилой – это фаза. Значит другая жила будет нейтралью.

При наличии в электропроводке заземляющего провода, рекомендуется воспользоваться мультиметром. Этот прибор оборудован двумя щупальцами. Вначале устанавливается измерение переменного тока в диапазоне более 220 вольт на соответствующей отметке. Один щупалец фиксируется на конце фазного провода, а вторым определяется заземление или ноль. В случае соприкосновения с нулем, на дисплее прибора отобразится напряжение 220 вольт. При касании заземляющего провода, напряжение будет заметно ниже.

Маркировка проводов в однофазной сети 220 В

Рассматривая данный тип сети, можно выделить две вариации. Первая состоит из двух жил, вторая – из трех. Как можно понять, основное отличие между ними – в наличии или отсутствии проводника заземления (PE).

Двухпроводная проводка относится  к устаревшему типу и встречается все реже. Такое проектирование разрешено ГОСТом и подходит для помещений с невысокими требованиями к безопасности. Используемая в старых домах двухжильная проводка TN-C имела совмещенную нейтраль и землю (PEN). С учетом современных требований, такая схема считается не безопасной.

Как и какими цветами маркируются жилы в двухпроводной однофазной проводке? Рассмотрим несколько вариантов:

(L)	(N)	Если использовать цельный провод с коричневой и синей жилой, то первая должна идти на фазу, а вторая на нулевой рабочий проводник. Данный порядок не стоит изменять. Единственное исключение — в качестве маркировки фазного проводника можно использовать черный, красный, серый, фиолетовый, розовый, белый, оранжевый, бирюзовый цвет. Для подстраховки, соответствующие жилы с обоих концов рекомендуется пометить бирками с подписью L (фаза) и N (ноль).
(L)		(PEN)		Данная схема в качестве фазного проводника (L) имеет традиционную коричневую жилу. Как и в предыдущем случае, коричневое покрытие может быть заменено на один из допустимых цветов. Трехцветный (желтый, зеленый, синий) проводник (PEN) используется одновременно как нулевой рабочий (N) и нулевой защитный (PE). Несмотря на объединение N и PE, фактически, у конечного потребителя заземление отсутствует.

Начиная с седьмой редакции ПУЭ (правила устройства электроустановок), электропроводка в квартире или доме должна осуществляться трехжильным кабелем с медными жилами (трехпроводная схема).

Рассмотрим, какие проводники входят в трехпроводную схему, и как они маркируются:

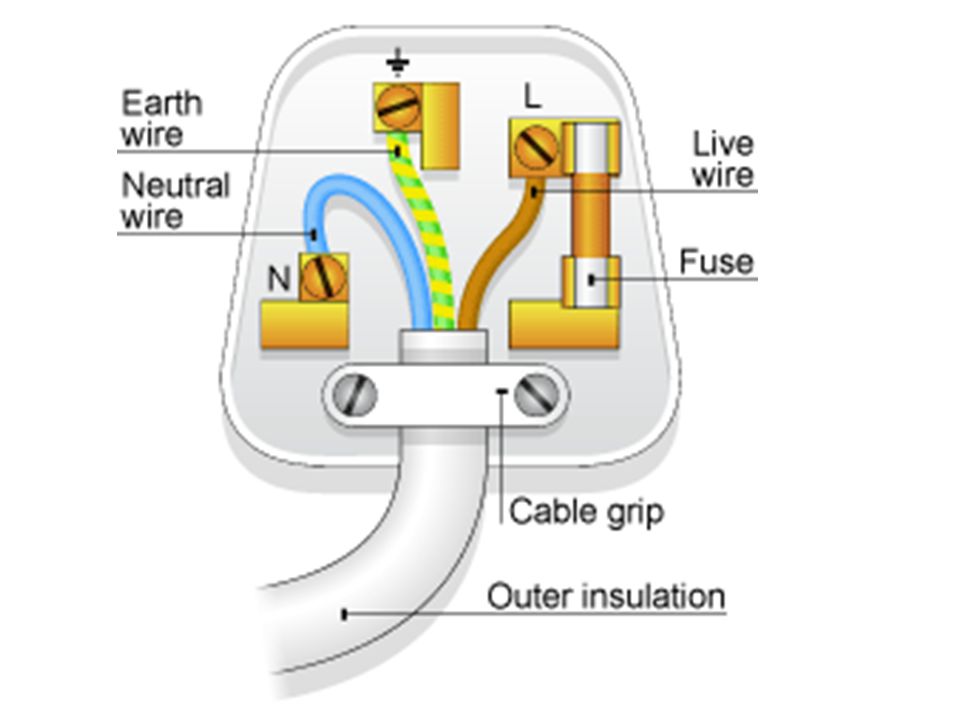

Фаза L (от английского Live — живой) — рабочий провод под высоким напряжением.	Основной цвет жилы – коричневый (возможно, коричневая полоса на белом фоне)
Допустимый цвет жилы: черный, красный, серый, фиолетовый, розовый, белый, оранжевый, бирюзовый цвет.
Нейтраль (рабочий ноль) N (от английского Neutral) – вспомогательная жила без напряжения, по которой в рабочем состоянии протекает нагрузочный ток.	Основной цвет жилы – синий, голубой (возможно, голубая полоса на белом фоне)
Земля (защитный ноль) PE (от английского Protective Earth —защитная земля) – отдельная ненагруженная жила для заземления. При нормальных условиях по защитному нулю ток не протекает.	Основной цвет жилы – желтые и зеленые полосы (возможно, зеленая полоса на желтом фоне).

Маркировка проводов при переменном трехфазном токе

Особое цветовое обозначение оболочки помогает определять назначение отдельных линий даже без изучения сопроводительной конструкторской документации:

• серый, фиолетовый, оранжевый или красный провод – фаза;
• желтые и зеленые полоски – заземление;
• синий либо сочетание белых и синих полос – нейтраль.

Такие обозначения упрощают монтажные операции при прокладке линий питания, в процессе сборки электрощитов

Особенно важно исключить ошибки, когда применяется скрытая установка коммуникаций внутри строительных конструкций. В этом случае исправление неверных действий будет сопровождаться повышенными затратами

Правила маркировки токоведущих частей согласно ПУЭ

Для обеспечения наглядности, простоты и облегчения распознавания отдельных частей электрической сети согласно п. 1.1.30 ПУЭ все электроустановки должны иметь буквенно-цифровое и цветовое обозначение. Причем наличие одного из этих обозначений не снимает необходимость наличия другого.

И единственным послаблением является возможность нанесения обозначения не по всей длине проводника, а только в местах подключения, как представлено на видео.

Цветовая маркировка проводов

Маркировка проводов по цветам является наиболее наглядной и позволяет быстро определиться с назначением любого провода. Такая маркировка может быть осуществлена путем выбора проводов с соответствующим цветом изоляции жил, путем нанесения краски на шины или за счет окрашивания или применения специальной цветной изоленты в местах соединения жил.

Причем краска на шины может наносится не по всей длине, а только в местах подключения или по концам шин.

• Если говорить о цветовом обозначении проводов и кабелей, то начать следует с фазных проводников. Согласно п.1.1.30 ПУЭ в трехфазной сети фазные проводники должны иметь маркировку желтым, зеленым и красным цветом. Так соответственно обозначаются фазы А, В и С.
• Инструкция для однофазной электрической сети предполагает обозначение фазного провода в соответствии с тем цветом, продолжением которой она является. То есть, если фазный проводник подключается к фазе «В» трехфазной сети, то он должен иметь зеленый цвет.

• Что же касается нулевых проводников, то они должны иметь голубую окраску. Причем цвет нулевой жилы не зависит от того трехфазная, двухфазная и однофазная сеть перед вами. Он всегда обозначается голубым цветом.
• Маркировка проводов с полосой желто-зеленого цвета обозначает защитный проводник. Он подключается к корпусу электроприборов и обеспечивает безопасность от поражения электрическим током при повреждениях изоляции электрооборудования.

• Если нулевой и защитный проводник объединены, то согласно п.1.1.29 ПУЭ такая жила провода должна иметь голубой окрас с желто-зелеными полосами на его концах. Дабы выполнить такую маркировку своими руками достаточно просто взять провод голубого цвета и на его концевых заделках выполнить обозначение краской или использовать для этого цветную изоленту.
• Что же касается сетей постоянного тока, то красным цветом должна обозначаться положительная жила провода или шины, а отрицательная синим. При этом обозначение нулевой и защитной жилы соответствует маркировке в сетях переменного тока.

Буквенная маркировка проводов

Но маркировка проводов цветная не всегда удобна. В щитках, распределительных устройствах и на схемах значительно удобнее буквенное обозначение. Оно должно применяться совместно с цветовым обозначением.

Буквенная маркировка фазных проводов в трехфазной сети соответствует их разговорному обозначению – фаза «А», «В» и «С». Для однофазной сети она должна быть такой же, но это далеко не всегда удобно. Тем более что достоверно определить какая именно фаза не всегда возможно. Поэтому часто используют обозначение «L».

• Если выполняется маркировка проводов в щитке, то под символом «N» обозначают нулевой провод.
• Для обозначения защитного провода применяют буквенное обозначение «PE». Кроме того, достаточно часто применяется знак заземления, но дело в том, что он не всегда может точно указать на схему сети.

• Дело в том, что вы можете встретить обозначение «PEN». Оно обозначает совмещение нулевого и защитного проводника. Это возможно в системах TN-C-S о которых мы говорили в одной из предыдущих наших статей.
• А вот маркировка проводов электрических постоянного тока выполняется символизмами «+» и «­―». Что соответственно обозначает положительный и отрицательный провод. Для постоянного тока есть еще одно отличие. Нулевая жила обозначается символом «М», что иногда вводит в заблуждение.

Цвет нуля, нейтрали

Провод «ноля» — должен быть синего цвета. В РЩ надо подключать к нулевой шине, которая обозначается латинской буквой N. К ней же нужно подключить все провода синего цвета. Шина подсоединена к вводу посредством счетчика или же напрямую, без дополнительной установки автомата. В коробке распределения, все провода (за исключением провода с выключателя) синего цвета (нейтрали) соединяются и не участвуют в коммутации. К розеткам провода синего цвета «ноль» подключаются к контакту, который обозначается буквой N, которая маркируется на обратной стороне розеток.

Обозначение провода фазы не столь однозначно. Он может быть, либо коричневым, либо черным, либо красным, или же другими цветами кроме синего, зеленого и желтого. В квартирном РЩ фазовый провод, идущий от потребителя нагрузки, соединяется с нижним контактом автоматического выключателя либо к УЗО. В выключателях осуществляется коммутация фазового провода, во время выключения, контакт замыкается и напряжение подаётся к потребителям. В фазных розетках черный провод нужно подключить к контакту, который маркируется буквой L.

Как найти заземление, нейтраль и фазу при отсутствии обозначения

Если отсутствует цветовая маркировка проводов, то можно воспользоваться индикаторной отверткой для определения фазы, при контакте с ней индикатор отвертки загорится, а на проводах нейтрали и заземления — нет.

Можно воспользоваться мультиметром для поиска заземления и нейтрали. Находим отверткой фазу, закрепляем один контакт мультиметра на ней и «прощупываем» другим контактом провода, если мультиметр показал 220 вольт это — нейтраль, если значения ниже 220, то заземление.

Буквенные и цифровые маркировки проводов

Первой буквой «А» обозначается алюминий как материал сердечника, в случае отсутствия этой буквы сердечник — медный.

Буквами «АА» обозначается многожильный кабель с алюминиевым сердечником и дополнительной оплеткой из него же.

«АС» обозначается в случае дополнительной оплетки из свинца.

Буква «Б» присутствует в случае если кабель влагозащищенный и у него присутствует дополнительная оплетка из двухслойной стали.

«Бн» оплетка кабеля не поддерживает горение.

«В» поливинилхлоридная оболочка.

«Г» не имеет защитной оболочки.

«г»(строчная) голый влагозащищенный.

«К» контрольный кабель, обмотанный проволокой под верхней оболочкой.

«Р» резиновая оболочка.

«НР» негорящая резиновая оболочка.

Цвета проводов за рубежом

Цветовая маркировка проводов в Украине, России, Белорусии, Сингапуре, Казахстане, Китае, Гонконге и в странах европейского союза одинаковая: Провод заземления — Зелено-желтый

Провод нейтрали — голубой

фазы маркируется другими цветами

Обозначение нейтрали имеет черный цвет в ЮАР, Индии, Пакистане, Англии, однако это в случае со старой проводкой.

в настоящее время нейтраль синяя.

В австралии может быть синий и черный.

В США и Канаде обозначается белым. Так же в США можно найти серую маркировку.

Провод заземления везде имеет желтую, зеленую, желто-зеленую окраску, так же в некоторых странах может быть без изоляции.

Другие цвета проводов применяются для фаз и могут быть различными, кроме цветов означающих другие провода.

13 способов как сэкономить электричество

Для чего нужна цветовая маркировка

Провода нужно соединять друг с другом только в строгом соответствии. Если перепутать, то произойдет короткое замыкание, которое может привести к выходу оборудования или самого кабеля из строя, а в некоторых случаях — даже к возгоранию.

Стандартная расцветка проводов

Маркировка позволяет правильно соединять провода, быстро искать нужные контакты и безопасно работать с кабелями любых типов и форм. Маркировка, согласно ПУЭ, является стандартной. поэтому зная принципы соединения, вы сможете работать в любой стране мира.

Отметим, что старые кабеля, выпускавшиеся при СССР, имели один цвет проводника (обычно черный, синий или белый). Чтобы обнаружить нужный контакт, их приходилось прозванивать или подавать фазу поочередно на каждый провод, что приводило к необоснованным тратам времени и частым ошибкам (многие помнят свежепостроенные хрущевки, в которых при нажатии на звонок у входной двери включался свет в ванной, а при нажатии на выключатель в спальне пропадало напряжение в розетке в прихожей).

Различные цвета проводов в электрике значительно упростили процесс создания проводки, а через несколько лет стали стандартом в России, ЕС, США и других странах мира.

Цветовые обозначения фазы L, нуля N и заземления

Любой электрический кабель для удобства монтажа изготавливается с разноцветной изоляцией на жилах. При монтаже стандартной электропроводки обычно используются трехжильные кабели (фаза, ноль, заземление).

Любой электрический кабель для удобства монтажа изготавливается с разноцветной изоляцией на жилах. При монтаже стандартной электропроводки обычно используются трехжильные кабели (фаза, ноль, заземление).

Фаза («L», «Line»)Основным проводом в кабеле всегда является фаза. Само по себе слово «фаза» означает «провод под напряжением», «активный провод» и «линия». Чаще всего он бывает строго определенных цветов. В распределительном щитке фазовый провод, перед тем как идти к потребителю, подключается через устройство защитного отключения (УЗО, предохранитель), в нем происходит коммутация фазы

Внимание! С голой фазой шутки плохи, по этому, чтобы не спутать фазу с чем-либо еще — запомните: контакты фазы всегда маркируются латинским символом «L», а провод фазы бывает красным, коричневым, белым или черным. Если же вы не уверены в этом или проводка устроена иначе, то приобретите отвертку с простым индикатором фазы

Прикоснувшись его жалом к голому проводнику, всегда можно узнать — фаза это или нет по характерному свечению индикатора. А лучше сразу обратитесь к квалифицированному специалисту.

Ноль («N», «Neutre», «Neutral», «Нейтраль» «Нуль»)Вторым немаловажным проводом является ноль, известный в народе как «провод без тока», «пассивный провод» и «нейтраль». Он бывает только синим. В квартирных распределительных щитках его нужно подключать к нулевой шине, она помечена символом «N». К розетке провод нуля подключается к контактам, также обозначенным знаком «N».

Заземление («G», «T», «Terre» «Ground», «gnd» и «Земля»)Изоляция заземляющего провода бывает только желтого цвета с зеленой полоской. В распределительном щитке он подключается к шине заземления, к дверце и корпусу щитка. В розетках заземление подключается к контактам, обозначенным латинским символом «G» или с знаком в виде перевернутой и коротко подчеркнутой буквой «Т»

Обычно заземлительные контакты на виду и могут выступать из розеток, становясь доступными детям, что порой вызывает у многих родителей шок, тем не менее эти контакты не опасны, хотя совать пальцы туда все же не рекомендуется. Внимание! При работе с электрическими сетями под напряжением всегда велика вероятность поражения человека электрическим током или пожара

Если даже установлено УЗО, настоятельно рекомендуется соблюдать все меры предосторожности! Известно, что специальная конструкция такого выключателя сверяет синхронность работы фазы и нуля, и в случае, если УЗО обнаружит утечку тока фазы без возвращения каких-то его процентов по нулю, то немедленно разорвет контакт, что спасет человеку жизнь; однако если прикоснуться не только к фазе, но еще и к нулю — то УЗО не спасет. Прикосновение к обоим проводам смертельно опасно

Прикосновение к обоим проводам смертельно опасно.

электричество — Разница между токоведущими и нейтральными проводами

Вы можете понять концепцию нейтрального провода математически или практически. Так как я больше практичный парень, давайте взглянем на более широкую картину. Нейтральный провод не идет ни от генератора, ни в системах передачи. Нейтральный провод реализуется только на распределительном (4-проводные системы) и ретикуляционном (фаза и нейтраль. .. и земля) концах изображения.

Почему это вы можете задаться вопросом. Причина в том, что на уровне генератора и передачи линии или проводники имеют почти одинаковый импеданс (в идеале одинаковый), поэтому напряжение между каждой из 3 линий имеет одинаковую величину, но на 120 градусов отличается друг от друга по фазе. На уровне распределения ваши нагрузки далеко не идентичны, ведь каждый раз, когда потребитель электроэнергии включает свет, меняется полное сопротивление распределительной сети.

Это означает, что без нейтрального провода напряжение на каждой нагрузке и напряжение между фазами будут разными, что не идеально как для потребителя, так и для электрической системы, поскольку приводит к дисбалансу системы распределения электроэнергии. Нагрузки с большим импедансом потребуют большего падения напряжения на них, чем нагрузки с меньшим импедансом.

Последствия этого могут быть разрушительными для оборудования, не предназначенного для работы с изменением напряжения питания, не говоря уже о том, что ваш свет будет колебаться между тусклым и солнечным светом, как в диско-клубе. Здесь в дело вступает нейтральный провод. Нейтральный провод подключается в общей точке ко всем трем фазам. В идеале при $0\,V$, например, в звездообразной конфигурации.

Это гарантирует, что если есть разница между полным сопротивлением нагрузки каждой фазы, то напряжение будет оставаться постоянным. Вот почему у вас есть только 220 $ \, V $ (RMS) и $ 110 \, V $ (RMS) или другие стандартные уровни напряжения. Это электрический ток, который всегда должен иметь возможность колебаться. С реализованной нейтралью мы получаем постоянное напряжение на любой нагрузке (сопротивлении) с переменным током.

Как это возможно благодаря нейтральному проводу? Поскольку нейтральный провод представляет собой потенциал между всеми тремя фазами, каждая фаза вместе с нейтральным проводом может образовывать независимую цепь, например, ваш дом, следовательно, под напряжением и нейтралью. Роль нейтрального провода заключается в том, чтобы проводить любой ток в результате дисбаланса импеданса каждой из фазных нагрузок. Это приводит к поддержанию стабильного стандартного номинального напряжения. Помните, что напряжение зависит от другого уровня напряжения.

Если $220\,V$ высокое, нейтраль, с другой стороны, низкое, что также означает, что, поскольку существует эта разность потенциалов, в первую очередь может образоваться электрическая цепь.

Теперь, чтобы ответить на вопрос, заданный в этой теме, провод под напряжением , который можно проследить до ближайшего трансформатора(ов), фазовые провода которого можно проследить до обмотки статора генератора на всем протяжении электростанция. Нейтраль — это провод, закрепленный на конце с низким потенциалом между каждой фазой, что позволяет замыкать цепь и поддерживать стабильный уровень напряжения.

Поскольку нейтральный провод замыкается и электрическая цепь (с точки зрения переменного тока) по нему проходит тот же ток, что и по проводу под напряжением или фазному проводу, идущему обратно к генератору, однако его потенциал относительно земли составляет почти $0\,V$. Напряжение между проводом фазы и землей будет $220\,V$, поэтому направление тока в фазном проводе будет чередоваться между максимальным положительным и максимальным отрицательным пиками цикла переменного тока.

Британские цвета проводки: ваш личный гид

Как арендатору, владельцу дома или бизнеса важно, чтобы вы знали, какие цвета используются в стандартной проводке Великобритании, как для вашей собственной безопасности, так и для безопасности окружающих.

Планируете ли вы нанять электрика для замены электропроводки в вашем доме или думаете о том, чтобы заняться самодельными работами; правовые нормы гласят, что любой, кто работает с электричеством, должен иметь практические знания о том, как работает электричество.

Запрещается выполнять опасные электромонтажные работы без предварительного полного понимания правил. Эта статья поможет вам разобраться с основами британской проводки, поскольку мы исследуем:

• Текущие цвета электропроводки в Великобритании
• Почему электропроводка разного цвета
• Цвета старой электропроводки в Великобритании
• Сколько будет стоить замена электропроводки в вашем доме
• При изменении цвета электропроводки в Великобритании
• Что делать, если в вашем доме старая электропроводка
• Как узнать, требуется ли замена электропроводки в вашем доме
• Как определить самые большие признаки опасности
• Наиболее часто задаваемые вопросы по электропроводке

Темы

Какие цвета электропроводки в настоящее время используются в Великобритании?

Любая электропроводка в британском доме имеет три цвета проводов, которые используются для трех различных функций.

С 2006 года цвета проводки:

• Коричневый = под напряжением
• Синий = нейтральный
• Зеленый и желтый = земля

Согласно британскому законодательству, упомянутые выше цвета должны использоваться во всех новых электроустановках.

Синий провод известен как нейтральный провод, и его задача — отводить электричество от прибора и возвращать его к источнику питания.

Коричневый кабель, известный как провод под напряжением, подает электроэнергию от источника питания к вашему устройству. Вместе нейтральный и активный провода образуют полную электрическую цепь.

Зелено-желтый кабель известен как заземляющий провод и играет важную роль в обеспечении безопасности.

Путешествуя по дому, электричество всегда будет идти по пути наименьшего сопротивления к земле. Это означает, что если в проводах под напряжением или нейтрали возникнет неисправность, из-за которой любой открытый металл окажется под напряжением, существует риск поражения электрическим током, поскольку электричество может попытаться найти путь к земле через тело человека.

Зелено-желтый кабель предотвращает это, «заземляя» электроприбор.

Помимо бытовой электропроводки, все вилки в Великобритании имеют провода трех цветов, о которых мы упоминали выше. Основная цель этого состоит в том, чтобы обеспечить согласованность проводки между приборами, а также электропроводку, используемую в розетках и светильниках, включая соответствующие цепи и сеть.

Какого цвета была старая проводка?

До 2006 года в бытовой электропроводке и приборах Великобритании использовались кабели разных цветов для нейтрали и проводов под напряжением.

Старые цвета:

• Красный = живой
• Черный = нейтральный
• Зеленый и желтый = земля

Старые цвета электрики были сняты с производства в 2006 году, но, как вы понимаете, старая проводка все еще существует во многих домах и устройствах.

Старая система окраски была отменена в попытке привести британские стандарты в соответствие с европейскими стандартами электропроводки. Новые цвета иногда называют «гармонизированной» системой, и вот почему: изменение окраски в соответствии со схемами других стран создает гармонию по всем направлениям.

Если в вашем доме есть старая проводка, стоит проверить ее у квалифицированного электрика, чтобы убедиться, что она находится в безопасном рабочем состоянии, поскольку не всегда необходимо переделывать проводку в доме путем замены старой проводки, при условии, что существующая проводка в порядке. проверено.

Как проще всего запомнить, какой провод находится под напряжением?

Если вы живете в доме, построенном до 2006 года, вы можете столкнуться со старой проводкой, поэтому эта рифма поможет отличить провода под напряжением как в схемах проводки до, так и после 2006 года.

‘Прикоснись к красному, и ты умрешь; дотронься до коричневого, и ты упадешь».

Сколько стоит переделать дом?

Замена электропроводки во всем доме, как вы понимаете, дело не быстрое. Например, замена электропроводки в доме с 3 спальнями стоит от 2500 до 4500 фунтов стерлингов и обычно занимает от 6 до 10 дней.

Продолжительность работы напрямую зависит от размера вашего дома, а также от состояния вашей старой электропроводки. Цена будет варьироваться в зависимости от вашего географического положения: дома в крупных городах, таких как Лондон, в среднем стоят дороже, чем дома на севере Англии.

Чтобы получить полное руководство по замене электропроводки в вашем доме, ознакомьтесь с нашим руководством, которое проведет вас по ключевым компонентам, от принятия решения о том, нуждается ли ваш дом в замене электропроводки в первую очередь, вплоть до выбора идеального подрядчика по электроснабжению для работы. .

Сравнение котировок поможет вам сэкономить до 40%:

Щелкните, чтобы получить цитаты

Как я узнаю, нужно ли мне перемонтировать мой дом?

Дома в Великобритании содержат два типа электрических цепей, известных как кольцевая сеть и ответвления. При осмотре вашей собственности электрик проверит, безопасны ли ваши цепи и не нужно ли заменить одну или несколько из них.

Не удивляйтесь, если электрик порекомендует заменить все электрические цепи в вашем доме, даже если только некоторые из них считаются небезопасными. Это связано с тем, что, если они были установлены одновременно, существует вероятность того, что любые схемы, работающие в настоящее время, вероятно, также выйдут из строя в какой-то момент в ближайшем будущем.

И, конечно же, ремонт их всех одновременно обойдется дешевле в долгосрочной перспективе.

Следите за состоянием электропроводки в вашем здании, чтобы предотвратить такие опасности, как поражение электрическим током и возгорание.

Есть несколько явных признаков того, что электропроводка в вашем доме может нуждаться в замене, в том числе:

• Если вы заметите искры или черные пятна и пригар вокруг розеток, точек питания, выключателей и арматуры, скорее всего, ваша электропроводка нуждается в замене
• Если вы заметили запах гари, изоляция, защищающая проводку, скорее всего, износилась и нуждается в замене
• Если вы меняете вилку и замечаете, что провода окрашены в красный и черный цвета, значит, ваша проводка устарела. В этих случаях стоит перемонтировать ваши приборы, чтобы привести их в соответствие с современными стандартами безопасности
• Если вы заметили проводку, которая начинает трескаться или уже лопнула, это признак того, что ваша изоляция вышла из строя и требуется замена проводки
• Если вы используете несколько электрических устройств, и ваше питание продолжает отключаться, вы, вероятно, перегружаете цепь, что может привести к перегреву и возгоранию. В этих случаях, возможно, стоит нанять квалифицированного электрика для установки дополнительных розеток, чтобы питание было более равномерно распределено по дому.

Какие предупреждающие признаки того, что электропроводка в моем доме может быть опасной?

Электричество может быть чрезвычайно опасным и потенциально смертельным, если с ним неправильно обращаться. В идеале, любая работа, связанная с электричеством, должна выполняться квалифицированным электриком, чтобы избежать любого ущерба для вас и вашего дома.

Однако, если вы планируете сделать что-то своими руками в своем доме — даже если это будет что-то такое простое, как замена вилки или даже установка новой лампочки — важно убедиться, что вы распознали любые опасные признаки, такие как:

• Если вы чувствуете запах гари, видите искры или любые черные или обгоревшие пятна на любых выключателях освещения, немедленно выключите их как на стене, так и на блоке предохранителей
• Если вы снимаете крышку с выключателя света, чтобы заменить его или установить что-то вроде диммера, убедитесь, что вы выключили и снова включили блок предохранителей
• Если вы планируете заменить электрическую вилку, убедитесь, что прибор выключен, а вилка вынута из розетки. Вы также должны убедиться, что три провода с цветовой кодировкой правильно вставлены в соответствующие штифты.

Как найти и нанять электрика?

Если вы хотите заменить электропроводку в вашем доме; если вам нужен квалифицированный электрик, чтобы выполнить работу своевременно и по доступной цене, или если вы просто ищете дополнительные советы по электропроводке и безопасности в вашем доме, то найм квалифицированного электрика — лучший способ обеспечить безопасность для вас и окружающих.

Во-первых, если вы знаете друзей или членов семьи, которые недавно выполняли электромонтажные работы в своем доме или коммерческой собственности, свяжитесь с ними, чтобы узнать, могут ли они порекомендовать своего поставщика. Это отличный способ обойти любых торговцев ковбоями и заставить кого-то уважаемого работать на вас.

Если это невозможно, поиск собственных подрядчиков с помощью HouseholdQuotes может предложить вам тот же уровень уверенности, перечисляя только проверенных специалистов, из которых вы можете выбирать.

Вместо того, чтобы часами рыскать по Интернету в поисках потенциального поклонника, просто введите запрос один раз и сравните профессионалов, чтобы найти подходящий набор навыков для вас.

Сравнение котировок поможет вам сэкономить до 40%:

Нажмите, чтобы узнать цену

Обеспечение соответствия специалистов

Независимо от того, придет ли ваш подрядчик к вам по рекомендации или нет, вы должны задать один и тот же набор вопросов.

Получение письменного предложения является важной частью любой работы по ремонту дома, так как это дает вам стабильность письменного слова, на которое можно опереться, если когда-либо возникнет спор о том, что включено в вашу работу.

В зависимости от объема вашей работы — будь то полная замена электропроводки или просто установка нескольких новых розеток — вы должны убедиться, что опыт выбранного вами подрядчика соответствует вашим потребностям. Если у них нет опыта переделки электропроводки во всем доме, лучше продолжать поиски, пока не найдете того, у кого он есть.

Наконец, просмотр некоторых доказательств их рекомендаций и их страховки является жизненно важным последним шагом перед согласием на работу с подрядчиком. Подтверждение страховки подтвердит, что они не мошенники, а дословные рекомендации помогут уберечь вас от неудачного опыта работы с ненадежным подрядчиком.

Заключительный контрольный список

При работе с электричеством дома или на работе лучше всего обратиться за помощью к профессионалу, который точно знает, что делает. Вот что мы предлагаем:

• Найдите подрядчика с помощью HouseholdQuotes, чтобы обеспечить его репутацию в первую очередь
• Договоритесь об объеме работ: вам нужна замена электропроводки во всем доме или дополнительные розетки помогут распределить поток электричества по дому?
• Получите письменное предложение и убедитесь, что обе стороны согласны с ним до начала работ
• Старайтесь выполнять как можно больше работы за один раз, так как это сэкономит вам деньги в долгосрочной перспективе.

Сравнение котировок может сэкономить вам до 40%:

Нажмите, чтобы получить котировки

Часто задаваемые вопросы

Что делает Live Wire?

Провод под напряжением несет ток в электроприбор.

Что делает нейтральный провод?

Нейтральный провод отводит ток от вашего электроприбора, чтобы предотвратить его перегрузку, и действует как вывод электрической цепи после того, как он обтекает провод под напряжением и провод заземления.
