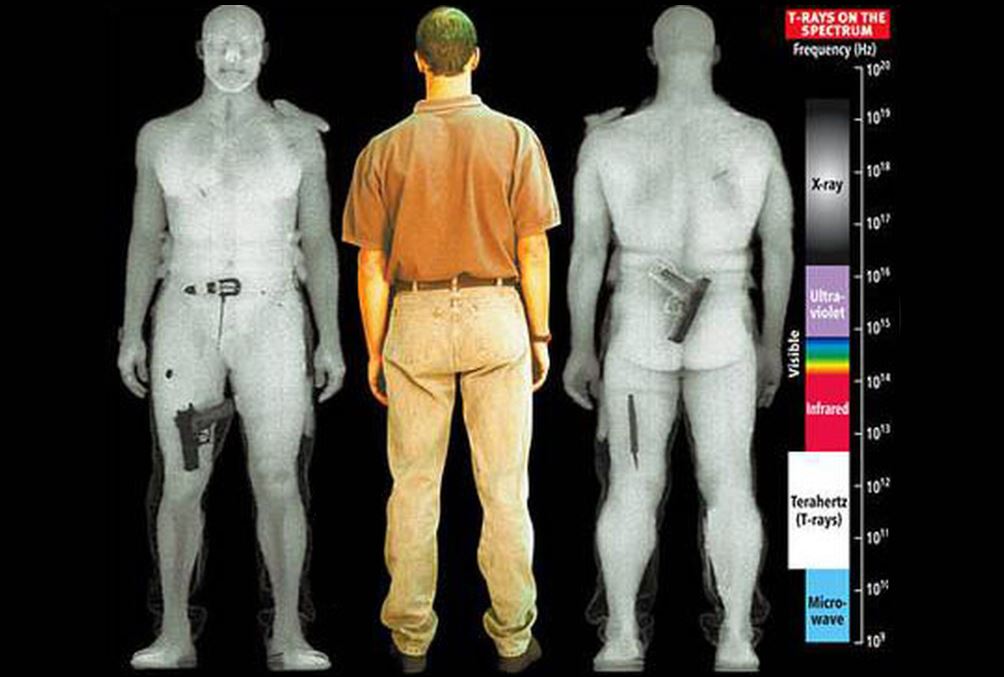

Что не просвечивает рентген: Сканер в аэропорту — все что необходимо знать

«Рентген» для автомобилей и поездов

Фото: Александр Уткин

Современные технологии позволяют отказаться от «контактных» проверок грузов на пунктах пропуска через госграницу, сократив время досмотра большой фуры до считанных минут. Новейшие инспекционно-досмотровые комплексы (ИДК) в буквальном смысле «видят» груз сквозь стены и способны обнаружить запрещенные товары любого размера. Такие устройства сканируют грузовые и легковые автомобили, и даже огромные вагоны. Как помогают нести службу таможенникам эти «умные системы» – в нашем материале.

Сделать тайное явным

Посылки, контейнеры, багаж – любой груз, пересекающий государственную границу, проходит таможенный контроль. В наши дни с помощью современной техники содержимое груза можно проверить, даже не вскрыв его упаковку. Вспомните, как наша ручная кладь в аэропорту проходит «рентген» на ленте. Содержимое сумок и чемоданов действительно сканируют при помощи рентгеновского излучения. На экране отображается не совсем понятная нам цветная картинка. Специалисту же все легко расшифровать: оранжевый цвет – это органические материалы, синий – неорганические, зеленый – смешанные. Но что делать, если груз измеряется тоннами и перевозится не в чемоданах, а в фурах или вагонах? В таком случае на помощь таможенникам приходят инспекционно-досмотровые комплексы (ИДК).

Разработчиком и производителем первых российских ИДК стала «Росэлектроника». В соответствии с распоряжением правительства этот холдинг Ростеха определен единственным исполнителем госконтракта с ФГКУ Росгранстрой на оборудование железнодорожными ИДК пунктов пропуска «Пограничный» и «Нижнеленинское» через российско-китайскую границу. «Росэлектроника» совместно с Росгранстроем занимается активной модернизацией пунктов пропуска и оснащает их самыми современными средствами контроля. Инспекционно-досмотровые комплексы «Росэлектроники» уже установлены на границе с Литвой, Киргизии с Узбекистаном, Таджикистана с Китаем.

Фото: Александр Уткин

ИДК позволяют за считанные минуты, не вскрывая грузовые помещения транспортных средств, получать их рентгеновские изображения с перевозимым в них товаром. Современное досмотровое оборудование обнаруживает даже малые тайники и скрытые вкладки в грузе весом десятки тонн. При этом железнодорожный транспорт не нужно останавливать – вагоны можно досматривать в движении на скорости до 70 км/час, что ускоряет процесс пограничного контроля. Комплекс «видит» насквозь через сталь толщиной до 32 см, и он не просто дает высококачественное радиоскопическое изображение содержимого, а распознает объекты по составу вещества. Поэтому вычислить за считанные минуты наркотики, взрывчатку или контрабандный трепанг не составляет труда. Еще одно конкурентное преимущество разработки перед аналогами – возможность дистанционной оценки веса всей товарной партии или ее части с погрешностью не более 10%.

Свою «профпригодность» инспекционно-досмотровые комплексы успели продемонстрировать на практике. К примеру, с помощью ИДК были зафиксированы попытки провезти почти 50 килограммов черной икры в топливном баке автомобиля и около тонны наркотиков, замурованных в стрелу экскаватора. Благодаря использованию инспекционно-досмотровых комплексов пресекаются незаконной перевозки оружия и боеприпасов, валюты, изделий из драгоценных металлов и других нелегальных грузов.

Как проверить вагоны на ходу

«Росэлектроника» установила ИДК СТ-2630Т для досмотра поездов в Забайкальске – крупнейшем железнодорожном пункте пропуска на границе с Китаем. На его долю приходится более половины всех перевозок из России в Китай и обратно. Отсюда грузы поступают не только в Россию, но и направляются в страны Евросоюза, в том числе, в рамках реализации международного проекта «Экономический пояс Великого шелкового пути».

Внешне ИДК для железнодорожных вагонов представляет собой бетонный периметр со встроенными отсеками для источника излучения и системы детектирования.

Фото: РЭК Ростеха

Высокую проникающую способность излучения обеспечивает линейный ускоритель электронов, «сердцем» которого является мощный СВЧ-клистрон производства НПП «Торий» (входит в «Росэлектронику»).

«Рентген» на колесах

Принцип работы стационарного инспекционно-досмотрового комплекса СТ-6035 для автотранспорта такой же, только размеры поскромнее. Машина въезжает в одни ворота досмотрового туннеля, а выезжает через другие. Внутри туннеля находятся рельсы для перемещения передвижной рамы высотой почти 5 метров. Именно она выступает в роли сканера с рентгеновым излучением. Комплекс способен точно распознавать материалы с проникающей способностью по стали до 40 см. Досмотр одного грузовика может занять примерно три минуты. При этом проектная пропускная способность ИДК составляет не менее 20 транспортных средств в час.

Большое внимание при разработке ИДК уделяется радиационной безопасности. Во-первых, обеспечивается защита операторов на уровне требований для населения, то есть допускается дополнительная годовая доза не более 1 мЗв. Кроме того, система мониторинга дает разрешение на включение генератора только при соблюдении мер безопасности. Например, невозможно включение генерации излучения при открытой двери входа в досмотровый туннель. Конечно, водители грузовиков в этот момент ни в коем случае не должны находиться внутри туннеля – они ожидают окончания проверки в специальном помещении.

Фото: РЭК Ростеха

Таким образом, добросовестным и законопослушным водителям бояться точно нечего. А вот тем, кто везет контрабанду, нужно быть готовым быть обнаруженным и ответить по закону. Однако мошенники продолжают придумывать все более изощренные схемы, как «провести» сотрудников таможенной службы и средства досмотра. «Росэлектроника» следит за развитием технологий в средствах таможенного контроля и отвечает новыми разработками.

К примеру, в прошлом году холдинг впервые представил мобильный инспекционно-досмотровый комплекс нового поколения на базе автомобиля КАМАЗ. Тогда глава Ростеха Сергей Чемезов лично ознакомил с возможностями новой машины министра транспорта России Евгения Дитриха, руководителя Федеральной таможенной службы РФ Владимира Булавина и первого заместителя директора ФСБ России – руководителя Пограничной службы ФСБ России Владимира Кулишова.

Фото: Александр Уткин

Преимущество мобильного ИДК – его подвижность, отличная проходимость, возможность оперативно развернуть работу в любом месте. Алгоритм комплекса способен автоматически «вычитать» стенки контейнера, чтобы исключить возможность «закладок» в металлическом корпусе.

Производство ИДК такого уровня смогли освоить всего несколько стран в мире. При этом «Росэлектроника» не приостанавливает работу по наращиванию технических возможностей собственных комплексов. Например, сейчас создается система автоматического анализа рентгеноскопических изображений с технологиями искусственного интеллекта, где человеческий фактор при досмотре будет сведен к нулю.
