Чем отличаются акустические провода от обычных?

Все мы, в своей жизни сталкиваемся с проводами (дома, на работе и на улице), сегодня трудно представить жизнь без них. Но далеко не все знают, что они бывают разные (так называемые обычные электрические и акустические). Провод — относится к изделиям электротехническим и соединяет потребителя с источником тока. Он включает в себя электрическую жилу и изоляцию. Ещё среди электротехников провод называют металлическим проводником, оснащённый жилой или жилами, которые являются проводником электрического тока.

Обычный провод

Обычный, электрический провод — является кабельным изделием, состоит из проволок, одной или нескольких, скрученных и одной или больше жил изоляционных. Сверху, в зависимости от предназначения он имеет неметаллическую оболочку и этот провод не прокладывают в земле.

Медный электрический провод

Проволоки бывают медные и алюминиевые. Стоит отметить, что для проводки в доме можно использовать только медные. Если жил несколько, то провод гибче, чем тот в котором всего одна проволока. Чаще используется алюминий, так как он дешевле, в отличие от медных.

Провода делятся в зависимости от слоя изоляции:

Голые — это жилы не имеющие никакой защиты или изолирующего покрытия, используются в воздушных линиях электропередач.
Изолированные — жилы по которым идёт ток, находятся в резиновой, поливинилхлоридной оболочке или из винипласта.

Для защиты провода от разных видов повреждений, в том числе и механических, изоляцию покрывают хлопчатобумажным материалом пропитанным специальным составом защищающим от гнили. А если провод применяют на участке с особым риском повреждения, то необходима дополнительно его защищать и тогда берут тот, у которой оплёткой служит проволока стальная оцинкованная.

Провода различаются по проводимости, размеру сечения, материалу, виду изоляции, а также по степени гибкости и теплостойкости.

Бывает провод:

Обмоточный (медный и высокого сопротивления).
Монтажный.
Соединительный.
Выводной.
Для подвижного состава.
Автомобильный.
Авиационный.
Установочный.
Для связи.
Изолированный для воздушных линий.
Неизолированный.
Для геофизических работ.
Термостойкий.
Термоэлектродный.
Погревочный.

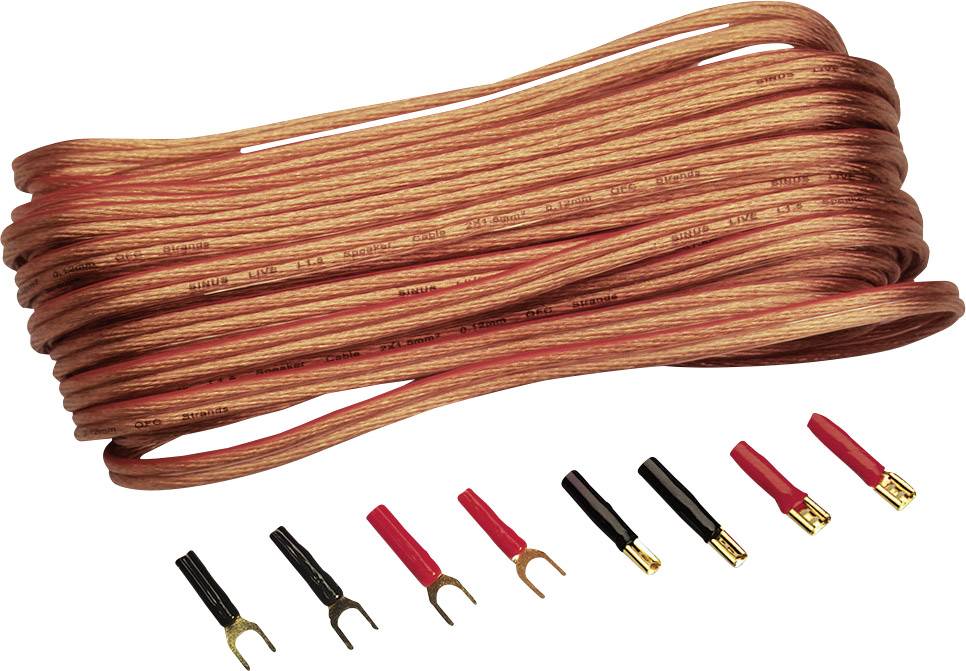

Акустический провод

Акустическим считается провод, которой передаёт звуковой сигнал от усилителя к колонке. Он один из важных элементов в Hi-Fi системах. Обычно они многожильные, поэтому более гибкие.

Акустический провод

Акустический провод является одним из слабых звеньев в системе акустики, так как основные помехи возникают из-за качества провода. Имеет сопротивление и ёмкость.

Качественный акустический провод предназначен для улучшения звука, а не наоборот. Чтобы получить наиболее идеальней звук нужно применять провод из меди экранированный, он наиболее популярен. Сечение его должно быть пошире, для пропускания нужного объёма тока. Кабель чем по толщине меньше, тем звук, передаваемый, будет лучше.

Провод медный бывает двух видов:

Бескислородный.
Многокристаллический.

Акустические провода производятся и из других материалов, но вмести с медью делают звук качественней. Это такие типы проводов, как:

Композитный — в составе не только медь, но и другой материал. Допустим, внутренняя часть медная, а поверху простой сплав из металла.
Комбинированный — это сочетание металла с неметаллом. Бывают разные варианты, но самым распространённым является медь и углерод. Такой акустический провод имеет повышенные технические характеристики.
Кабель, состоящий, из нескольких видов материалов. Всё это прописано в маркировке.

Каждый из этих типов проводов имеет свойства и характеристики по-разному, влияющие, на звук и его качество.

Самым чистым звуком обладают акустические провода из серебра, но и стоят они очень дорого, не каждому доступно. Далее, по идеальности воспроизведения звука идут монокристаллические медные акустические провода, звук высокого качества даже при низких частотах. А вот провода, в которых бескислородная медь, выдают разное звучание, это зависит от производителя.

Отличия обычных проводов от акустических

Отличий между ними немного, но они есть. Чтобы провод использовался как акустический, его сечение, должно быть, 2,5 — 4 кв. мм. и не меньше, кроме того, многожильным, где жилы переплетены определённым способом.

Различия:

Акустический провод имеет жилы сечением меньше чем у обычного, а вот по количеству их больше, он многожильный.
Оснащён лучшей изоляцией. При наличии шума и помех потребуется экранирование провода. Экранирование — это когда провод заключён в оплётку из металла для защиты от помех.
Для звуковых проводов важным моментом является его длина, чем она больше, тем качество звука выше.
Акустический невозможно использовать для других целей, кроме передачи звука, так как он не предназначен для больших токов и напряжения как электрический.
Цена акустического провода значительно выше обычного.

Как видите, разновидностей проводов много и каждый имеет своё предназначение, главное, определиться какой необходим вам. Можно подобрать провод для любых целей и по цене, подходящей для вас.

Электроника и техникаКомментировать

Акустические провода: виды и из характеристики

Хорошие акустические провода – это залог чистого звучания

Приобретая хорошую акустику, неопытный человек никогда не задумывается над тем, что для качественного звучания всей системы, помимо динамиков, требуется обзавестись соответствующими проводами. Особенно это касается моделей среднего ценового сегмента, где производитель может укомплектовать изделие неплохими колонками, и при этом, сэкономить на звукопроводящих кабелях, или не положить их вовсе.

Провод для акустических систем, является такой же важной деталью, как и усилитель, который, к слову, выполняет главную работу во всей системе.

Содержание

Основные характеристики проводов
- Что такое «бутылочное горлышко»
- Характеристики акустических проводов
- Сопротивление проводов
- Прочие факторы
Строение проводов, стандартные входы и подключение
- Типы акустических проводов
- Акустический кабель витая пара
- О чем говорят тесты
- Клеммы и разъемы
- Готовые решения
- Подключение динамиков

Основные характеристики проводов

Чтобы вы лучше уловили суть всей проблемы, давайте немного окунемся в теорию, и посмотрим, как функционирует звуковая система. Приведенная схема актуальна, как для дорогущей Hi-Fi акустики, так и для обычных колонок на персональном компьютере.

Что такое «бутылочное горлышко»

Термин «Бутылочное горлышко», или «Bottleneck», можно часто услышать среди компьютерщиков, и людей, занимающихся обзорами железа для ПК. Употребляется он для обозначения элемента системы, тормозящего остальные части, то есть самое слабое звено.

Общая производительность системы, всегда будет равняться мощности именно этого элемента, несмотря на наличие, более качественных деталей схемы.

Символичное представление, как некачественные компоненты тормозят всю систему

Данный принцип, применим не только к компьютерной периферии, но и для любой электронной схемы, и даже механизмов.

Итак, чем же грозит использование некачественных проводов? Давайте кратко ознакомимся с принципом работы простейшего транзисторного усилителя.

Схема с транзистором без указания прочих элементов схемы

Итак:

На схеме выше, изображена упрощенная схема работы однотранзисторного усилителя звука. Мы не стали указывать остальные элементы, дабы не усложнять процесс понимания функционирования устройства, и ограничились только самим транзистором.
Транзистор – это полупроводниковая деталь любого современного электронного устройства. Именно благодаря ему, техника смогла уменьшиться в размерах, и серьезно сбавить в весе.
Он имеет три вывода, которые называются: база, коллектор и эмиттер.
Ток через транзистор протекает между коллектором и эмиттером в одном направлении (меняется в зависимости от типа радиодетали). База же, служит ключом для управления потоком. Принцип прост: ключ закрыт – ток не течет, открыт – ограничений нет.
Но база имеет не только два положения: «вкл» и «выкл». «Дверца» приоткрывается, в зависимости от величины напряжения подаваемого на базу (от 0 до 1 В). На этом и построен принцип работы усилителя.
Напряжение на эмиттере превышает напряжение базы в несколько раз, например, 10В против 1-го. Соотношение этих величин, и есть коэффициент усиления. На базу подается переменный сигнал от проигрывателя, или микрофона, который постоянно меняет своё значение. В это время транзистор повторяет сигнал, но уже на больших напряжениях, который, в свою очередь, подаётся на динамики.

Предположим, что наш усилитель может увеличивать сигнал в 10 раз, и выдавать чистый сигнал, в частотном диапазоне от 20 Гц до 2кГц – именно такой диапазон доступен для человеческого слуха. Но для соединения с динамиком, мы возьмем низкокачественный провод для акустики.

В результате, из-за того, что провод не в состоянии передать все частоты, мы получаем деформированное звучание с шумами, или занижение мощности проводимого сигнала, часть которой тратится на нагрев провода. Всё преимущество нашего хорошего усилителя, сводится на нет. То есть, в итоге у вас получится следующая схема: сигнал – усилитель – «ослабитель» — звук. Вас ничего в ней не смущает?

Характеристики акустических проводов

Давайте обозначим все характеристики проводника, которые влияют на качество передаваемого сигнала.

Подключение акустической системы

Качество звучания напрямую зависит от следующих технических характеристик дизайна провода:

Тип материала проводящего сердечника;
Свойства и характеристики изоляции;
Особенность внутреннего строения кабеля.

Качество используемого металла влияет на чистоту и глубину низких частот (басов). От остальных характеристик зависят точность тембра и звукопередачи.

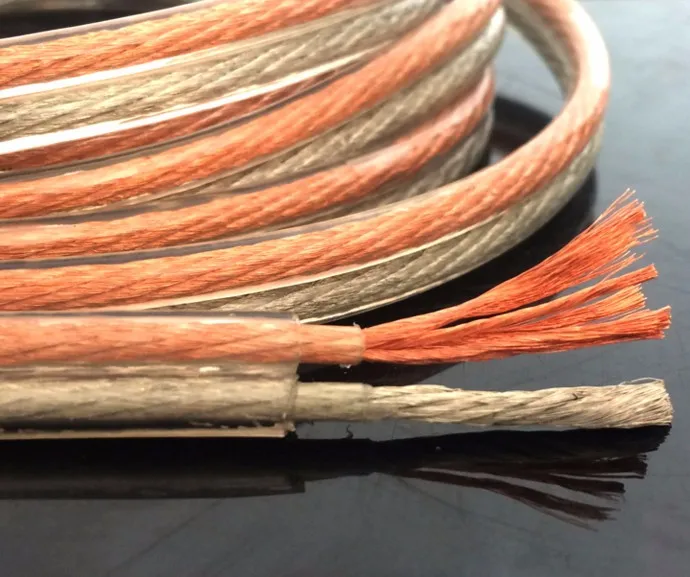

Двухкомпонентный акустический кабель

Сегодня, самым доступным металлом с высокими характеристиками токопроводимости под акустику, является медь. Именно она применяется при изготовлении подавляющего большинства кабелей. Но медь бывает разного качества, с различными примесями, которые влияют на её свойства.

В результате медные провода делят на следующие типы:

ТРС – медь, полученная по технологии грубой очистки. Провода из данного материала используются в бюджетной акустике, где требования к качеству звучания невысоки.
OFC – бескислородная медь, обладающая хорошей проводимостью. Данный проводник обеспечивает передачу сигнала практически без потерь, и применяется в системах среднего ценового сегмента. Благодаря приемлемой стоимости и своим характеристикам, данные провода получили наибольшее распространение по миру.
РСОСС – провода из чистой меди, полученной методом непрерывной вытяжки расплава. Данная технология разработана китайскими инженерами, и с успехом применяется для изготовления самой качественной продукции. Но не следует думать, что это относится к китайской продукции.

Совет! Некоторые компании создают свои провода, изменяя, или усовершенствуя указанные технологии. Например, фирма « Hitachi » выпускает эксклюзивный продукт, с увеличенной кристаллической решеткой, который маркируется, как LC — OFC .

Провод акустический серебряный

Как известно, драгоценные металлы проводят ток гораздо лучше меди. Но, если цена золота и платины совсем несовместимы с таким применением, то серебро при изготовлении проводов, применяется довольно часто.

Так, цена за 1 метр провода из чистого серебра составляет 100 евро, и это далеко не предел. Применяют данные изделия в комплекте с элитной техникой и дорогостоящим концертным оборудованием.

Гораздо чаще, можно встретить, так называемые композитные провода, состоящие из нескольких металлов. Так, например, медные жилы покрываются (лудятся) тонким слоем серебра или олова, что дает данным проводам усиленные свойства.

Компонентные акустические провода «Morel»

Комбинируют медь не только с металлами, но и с углеродистыми проводниками. Такие добавки придают проводнику определенные свойства. Называются такие провода – компонентными.

Совет! Если ваш провод никак не маркирован, и сделан из неизвестных сплавов, то смело отправляйте его в мусорное ведро, и бегите за новым в магазин.

Сопротивление проводов

Итак, после прочитанного, резюмируем – главное значение для акустического кабеля это его пропускная способность, на которую напрямую влияет сопротивление токопроводящей части. Чем оно выше, тем сигнал хуже проходит по проводу.

Как вы уже, наверное, догадались, каждый тип сплава, отличает именно этот показатель. Но сопротивление провода зависит не только от этого. Большое значение имеют длина и сечение кабеля.

Резистор – радиодеталь для снижения напряжения и силы тока

Что обозначает понятие «сопротивление» в электрической цепи? Сопротивление – это свойство противодействия материала движению электронов. Чем оно выше, тем ниже пропускная способность проводника (в электронике для понижения силы тока применяются специальные элементы, называемы резисторами).

Проведем небольшую аналогию с водопроводом:

Представим, что у нас имеется труба, по которой течет вода со скоростью 2000 литров в час. Её диаметр, соответствует количеству пропускаемой жидкости.
Но что будет, если мы врежем посередине участок другой трубы, меньшего размера, или слегка прикроем кран?
Всё верно. Количество пропускаемой воды уменьшится, так как на её пути появилась дополнительная помеха, препятствующая потоку — то есть создается сопротивление.
Или обратная ситуация – увеличиваем диаметр трубы при том же давлении, что и ранее. Сразу выводим следующее правило: уменьшение сопротивления без увеличения нагрузки, не влияет на производительность системы.
Аналогично дело обстоит и с электрическим током – чем тоньше или длиннее провод, тем выше его сопротивление. По толстому кабелю сигнал будет передаваться куда лучше, но оглядываясь на описанное выше правило, уточним, что его диаметр нужно подбирать под пиковую мощность сигнала.

Внимание! Провод акустический 2х4 мм², способен передавать сигнал практически со скоростью света (98% великолепный результат).

Таблица сопротивления для проводов

Рассчитать сопротивление провода очень просто. Используйте для этого приведенную таблицу. Например, диаметр 10-ти метрового медного провода составляет 1 мм. Сопротивление 1 метра данного провода составляет 0,023 Ом, что очень мало. Всё что вам осталось сделать – это перемножить данное значение на общую длину проводника: 0,023*10=0,23 Ом.

Далее, открывается инструкция вашего усилителя, и смотрится оптимальное значение, которое советует производитель. При необходимости, провести расчет можно самому, но эту часть мы опустим, так как намерения погружаться в формулы у нас не было с самого начала.

Давайте лучше ещё раз, на мгновение вернемся к нашему водопроводу. Что будет, если создать в трубе слишком высокое давление?

Правильно, она завибрирует, и возможно даже лопнет в самом худом месте. В электронике, подобное явление называется короткое замыкание (КЗ). Конечно, оно не грозит вам при подключении акустики, но потеря сигнала, ухудшение качества звучания, и нагрев проводов – явления довольно частые.

Прочие факторы

Акустические провода в разной изоляции

Двигаемся дальше. Следующий фактор, влияющий на качество проводов – это материал изоляции, который также содержит определенный набор характеристик.

Углубляться в эти дебри не станем, и отметим лишь главное:

Лучшей, считается изоляция из тефлона, особенно из вспененного, или с низкой плотностью.
Далее по убыванию, идет полипропилен – провода с такой изоляцией немного хуже, но имеют более приятную цену.
Самым распространённым на сегодня изоляционным материалом, является поливинилхлорид. Но такие акустические провода, из-за эффекта накопления диэлектриком заряда, сильно искажают звук, и явно не подходят для качественных систем звучания.

Совет! Хорошая изоляция акустического провода, должна быть эластичной, иначе при сильных перегибах, может произойти её повреждение.

Дополнительным плюсом качественного провода, является наличие экрана, который будет препятствовать появлению шумов. Данный тип кабелей рекомендуется применять для автозвука и дорогой Hi-Fi акустики.

Экранированный акустический кабель с двойной изоляцией и оплеткой

Строение проводов, стандартные входы и подключение

В данной части статьи мы рассмотрим строение проводов, и ознакомимся со списком клемм и соединений под них.

Типы акустических проводов

Акустические провода могут быть одно- и многожильными. Вторые, в свою очередь, делятся на три типа.

Пучкообразная жила: расположение токоведущих жил в таком кабеле неравномерно, что делает его уязвимым к отраженным сигналам. Поэтому использовать данный тип с акустикой, не рекомендуется.

Концентрический акустический кабель

Следующий тип проводов называется – концентрический. Благодаря тому, что жилы расположены ровно, по всей длине проводника образуется практически идеальное круглое сечение, что дает стабильное сопротивление на всех участках, и как следствие, передачу сигнала с малыми потерями.

Многожильный витой провод

Самой лучшей конструкцией, является — веревочная. По сути – это усовершенствованная модель предыдущего кабеля, но с лучшими показателями гибкости самого провода, что очень важно при укладке на участках с крутыми изгибами.

Одножильные провода обладают самой большой пропускной способностью, но из-за высокой жесткости, применение их в компактных системах довольно проблематично.

Акустический кабель витая пара

Особняком стоят кабели «витая пара», которые имеют множество вариантов сплетения. Некоторые из них оснащены сложным экранированием, что в значительной мере влияет на качество передаваемого сигнала.

В данных моделях проводов могут использоваться как монолитные, так и многожильные токонесущие жилы. Чем дальше они разнесены друг от друга, тем четче и детальнее передаются частоты от усилителя — но при этом начинает страдать слитность звука. Поэтому, наиболее оптимальное сочетание этих параметров, и есть главная задача инженеров, создающих данные провода.

Акустический провод 2х4 мм: витая пара

Витая пара бывает следующих моделей:

UTP – стандартный кабель без экрана;
FTP – у данной модели акустического кабеля, имеется фольгированный экран для отражения помех;
STP – каждая жила провода имеет собственный экран, плюс добавлен общий экран, в виде оплетки из медной проволоки;
S/FTP – внешним экраном для кабеля служит витая медная пара, каждая из которых имеет оплетку из фольги;
SF/UTP – витая пара не имеет защиты, но экран у такого провода состоит одновременно из фольги и проволоки.

Совет! Даже хорошо экранированные провода, с двойным слоем изоляции, способны улавливать посторонние шумы, поэтому при укладке на металлические конструкции (салон автомобиля), рекомендуется, предварительно помещать их в гофру.

О чем говорят тесты

Тестируем акустические провода

Каждый тип кабеля, был уже кем-то опробован множество раз, поэтому у пользователей сложилось своё мнение о каждой модели в частности.

Итак, что советуют профессионалы на просторах интернета:

Естественно, лучшими показателями обладают провода из чистого серебра, которые могут обеспечить передачу звучания с обертонами, и оригинальную запись звука, без каких-либо искажений
Провода из монокристаллической меди (ООС) – это отличное решение для всех типов частот. Акустический провод для сабвуфера из этого материала, обеспечит чистый, глубокий бас.
При выборе кабеля из бескислородной меди, вы столкнетесь с настоящей проблемой. Причина в том, что качество звучания на проводах разных производителей, сильно отличается. Особенно это касается китайских изделий, большая часть которых не выдерживает никакой критики.
Композитные провода тоже весьма неплохи, но иногда, луженая оловом медь может создавать эффект шепелявости. Посеребренные модели придают звуку больше яркости, что скорее, считается плюсом.

Совет! Выбирая провод, откажитесь от немаркированных вариантов. Лучше купите товар известной марки. Например, из бюджетного сегмента выделяется продукция фирмы « Mystery».

Клеммы и разъемы

Думаем, что ни для кого не секрет, что тип клеммы выбирается в зависимости от формы ответного гнезда, которым снабжены усилители и колонки. Но всё равно мы думаем, что пробежаться по основным из них, будет весьма полезно.

U – образные клеммы

На фото выше, изображена U-образная клемма, которая чаще всего применяется при установке автомобильных усилителей. Соединение обладает изоляционным кожухом для защиты, но все равно, рекомендуется дополнительно обматывать стыки изоляторов, изолентой. Делается это потому, что контакты в системе находятся очень близко друг к другу, а вибрация кузова авто может оголить изоляцию.

Клеммник сабвуфера

Винтовые зажимы не потребуют от вас дополнительных деталей. Достаточно вставить в отверстие очищенный от изоляции конец провода, и затянуть гайку. Чаще всего, такие соединения можно увидеть на низкочастотных динамиках и домашних Hi-Fi системах.

Винтовые клеммы

Винтовые клеммы применяются при соединении профессиональной аппаратуры, дорогой акустики и микшеров для записи звука.

Клемма зажим

Зажимные клеммники – это очень удобное решение, применяемое в большинстве компьютерных акустических систем, недорогих домашних кинотеатрах и музыкальных центрах. Данное соединение так же не нуждается в ответных разъемах.

Готовые решения

Если ваша звуковая система оснащена вместо клеммников гнездами, то вам придется покупать готовый акустический кабель под них. Хотя на рынке чаще всего представлены образцы китайской промышленности, качество которых явно не лучшее, вы все равно можете найти продукцию известных производителей, так как все вышесказанное, относится в полной мере и к этим товарам.

Акустический провод компьютера

Так, например, для подключения к звуковой карте компьютера отдельного усилителя, или музыкального центра, используется кабель 3,5 мм мини-Джек — тюльпан. Кстати, в магазинах радиотоваров всегда можно найти множество переходников и нестандартных кабелей, которые позволят соединить в систему непрофильные приборы.

Кабель «тюльпан»

Многие системы, в том числе и автомобильные, оснащены гнездами под тюльпан. Данное соединение очень удобно и надежно. Провода данного типа могут использоваться как для передачи звука, так и видео.

Подключение динамиков

Соединить аудиосистему своими руками очень просто. Главное — следовать рекомендациям изготовителя, и соблюдать последовательность подключения.

Маркировка акустического кабеля

Каждый усилитель поддерживает определенное количество подключаемых динамиков, которые вы можете подобрать самостоятельно, под требуемую схему подключения. Готовые же системы, комплектуются с завода, и имеют соответствующее обозначение: 2.0; 2,1; 5,1; 7,1 – эти цифры, как раз и говорят о количестве колонок в комплекте.

Первая цифра указывает, сколько высоко- и среднечастотных выходов имеет усилитель. Вторая – обозначает наличие в системе низкочастотного сабвуфера.
Чтобы не запутаться, откройте прилагаемую схему подключения, где вы увидите название всех выводов, которые, кстати, дублируются на самом усилителе и колонках.
Всё, что вам осталось сделать – это последовательно соединить все элементы. Но будьте внимательны, и не спутайте полярность. Плюсовые клеммы усилителя и динамиков, обычно обозначаются красным цветом, а минусовые – черным.
Плюсовой провод для акустики, маркируется цветной полосой (см. фото выше), или имеет красную изоляцию. Минусовой – может быть черного цвета, или не иметь маркировки вовсе.

Последовательно соединяя провода для акустики с выводами, вы гарантируете себе качественный результат, без риска спутать кабели. Поверьте, что гораздо больше времени, у вас уйдет на распаковку системы, и расстановку её по комнате.

На этом всё — надеемся, что мы смогли наиболее полно преподнести материал. Читайте больше статей на нашем сайте!

Почему мы выбираем медный провод для пиропринтера

В горелке пиропринтера с ЧПУ мы используем медные акустические провода, которые более надежны, имеют низкое сопротивление и при необходимости хорошо работают на изгиб.

Называются акустическими, потому что обычно используются для подключения усилителей к колонкам для любителей качественного звука. Качество звука значительно улучшается, но далеко не каждый акустический провод действительно дает желаемый результат. Радиолюбители знают, что чем ниже сопротивление в жилах, тем лучше будет сигнал.

Для получения наилучшего эффекта используйте электрический провод из меди (с наименьшим сопротивлением) и сделайте запас в сечении жилы. Это правило справедливо и для станков. Мы используем медные кабели двух сечений — один передает управляющий сигнал, другой (более толстый) питает горящий нихромовый наконечник. пластинчатые вены. С целью удешевления производства производители практикуют замену алюминиевого электропровода, покрытого тонким слоем меди. В результате цена ниже, чем на медь, но характеристики могут сильно уступать.

Есть еще составы, но они тоже хуже. Еще один способ сэкономить – уменьшить сечение, однако есть риск перегорания кабеля, поражения электрическим током и возгорания. Поэтому важно выдержать необходимое сечение и заложить шток.

Почему мы выбрали этот недешевый вариант?

— Во-первых, повышение надежности.
Медный кабель лучше работает на изгибах по сравнению с обычным алюминиевым кабелем. При замене на алюминий многократно возрастает вероятность поломки из-за перегибов или деформаций. А деформации кабеля происходят до нескольких тысяч раз при выгорании изображения. Мы не хотим, чтобы наши клиенты после каждого обрыва кабеля сидели с паяльником в руках.

— Во-вторых, безопасный запас по отоплению.
За счет большого сечения провода можно поднять силу тока, а это влияет на нагрев наконечника. Чем выше ток, тем горячее наконечник. Сечение подбирается специально, чтобы иметь запас мощности электропровода от 50 до 70%. За счет этого можно поднять температуру достаточно высоко без риска перегрева и перегорания проводов. При локальном нагреве проволоки выше нормы может возникнуть опасность ее оплавления и последующего воспламенения, что также нежелательно.

— В-третьих, высокое качество сигнала.
Отличные характеристики при передаче управляющего сигнала на двигатели без микрозадержек. Задержки для человека не заметны, но это скажется на качестве прожигаемого изображения.

Поэтому мы выбираем качественные провода, которые обеспечивают безопасную работу машины и не создают нашим клиентам лишних проблем в обслуживании машины. На машину к нам распространяется гарантия, и мы доставляем не только по России, но и есть отгрузки за границу – США, Канада, Австралия. Ремонт такого типа невозможен удаленно, а доставка туда и обратно будет стоить дорого.

Узнайте больше о том, что такое провода с медным покрытием

Пример того, как выглядит провод с медным покрытием (CCA-алюминий с медным покрытием) на срезе при большом увеличении. Это алюминий с медным покрытием сверху — этот кабель будет лучше, чем чистый алюминий. Но близкой по своим свойствам чистой меди достичь не рекомендуется. Содержание меди в этом случае составляет около 9%, остальное — алюминий.

Зачем использовать медный провод? — для экономии такая проволока дешевле, а алюминий мягче, поэтому с ним легче работать при работе. Если сравнивать медные и омедненные провода по схожим ценам, то разница в цене чуть более чем в 2 раза.

Если говорить об использовании таких проводов в принципе, а не для машин. Потом их удобно использовать при прокладке по воздуху, потому что они легче чисто медных проводов примерно на 40%. Легче в монтаже для прокладки проводов в доме, так как легко гнётся.

Чем отличаются дешевые провода из Китая от тех, что мы используем?

В Китае другие нормы и стандарты. Поэтому когда берем одинаковое сечение наших проводов и китайских, то часто получаем не то, что ожидали

Эти провода имели немного другое сечение по указанным на упаковке параметрам. Но когда они аккуратно сняли изоляцию с провода, то сделали для себя интересное открытие. Сечение проводов на самом деле отличалось существенно — более чем в 2 раза. На фото можете посмотреть сами: в черной оплётке — китайский провод, с синей — производства нашего местного производителя. Хотя при покупке это были близкие и взаимозаменяемые позиции.

Я не хочу сказать, что все произведенное в Китае некачественное. Они производят совершенные вещи разного уровня качества. Но мы делали этот тест много раз, и он заканчивался одинаково. Конечно, плохой производитель может быть в любой стране и дело не в стране.

Мы нашли производителя, который может производить качественную проволоку. И в производстве Пиропринтера мы используем только Его.

Нам важно, чтобы машина была надежной. Как я уже говорил, мы даем гарантию 1 год. И мы отправляем наши машины по всему миру. Поэтому важно, чтобы у наших клиентов не возникало проблем с нашей машиной. Также для нас любой вопрос влечет за собой дополнительные расходы на обслуживание и выполнение гарантийных условий.

Выбор многожильного провода в сравнении со сплошным проводом

Перейти к основному содержанию

Узнать цену

> Выбор многожильного или одножильного кабеля

13 июня 2022 г. /
Общие, 101 Learning, Установка и тестирование, Передовой опыт

Вы, наверное, знаете, что как экранированный, так и неэкранированный медный кабель с витой парой выпускается в виде многожильных или одножильных проводов. Когда дело доходит до выбора того или иного, есть много соображений, включая стандарты, среду, область применения и стоимость. Давайте рассмотрим различия и соображения, чтобы вы могли решить, какой тип кабеля подходит для вашей конкретной установки.

Различия между многожильным и сплошным кабелем

Первое различие между многожильным кабелем и кабелем с одножильным проводом заключается в способе их изготовления: термины многожильный и сплошной относятся к фактической конструкции медных проводников внутри кабеля.

• В многожильном кабеле каждый из восьми медных проводников состоит из нескольких «прядей» проводов малого сечения, которые концентрически намотаны вместе по спирали, подобно веревке. Многожильный провод обычно обозначается двумя числами, где первое число представляет количество жил, а второе — калибр. Например, 7X32 (иногда пишется как 7/32) означает, что проводник состоит из 7 жил провода 32 AWG.

• В одножильном кабеле каждый из восьми проводников состоит из одного провода большего сечения. Одножильный провод определяется только одним номером калибра, чтобы указать размер проводника, например, 24 AWG. Будь то одно-, двух- или четырехпарный кабель, калибр твердого проводника является спецификацией кабеля.

Это приводит к самой заметной разнице: гибкость . Многожильные кабели гораздо более гибкие и могут выдерживать большие изгибы; однако в наконечниках эти гибкие нити могут со временем порваться или ослабнуть. Одножильные кабели более жесткие и могут сломаться, если их сгибать слишком сильно или слишком часто, но одножильные проводники будут сохранять свою форму с течением времени и должным образом входить в соединители смещения изоляции (IDC) на разъемах, коммутационных панелях и соединительных блоках.

Менее очевидная разница между многожильным кабелем и кабелем с одножильным проводом заключается в производительности . Как правило, сплошные кабели являются лучшими электрическими проводниками и обеспечивают превосходные стабильные электрические характеристики в более широком диапазоне частот. Они также считаются более прочными и с меньшей вероятностью подвержены влиянию вибрации или коррозии, поскольку имеют меньшую площадь поверхности, чем многожильные проводники.

Одножильный провод также может проводить больший ток, чем многожильный провод. Проводники большего сечения (более тонкие) имеют больше вносимых потерь, чем проводники меньшего сечения (более толстые); многожильные кабели имеют затухание на 20–50 % больше, чем одножильные медные проводники (20 % для 24 AWG и 50 % для 26 AWG). Поскольку поперечное сечение многожильного проводника не полностью состоит из меди (там есть немного воздуха), они также имеют более высокое сопротивление постоянному току, чем одножильные кабели.

Теперь, когда вы понимаете разницу между многожильным и одножильным кабелем, давайте рассмотрим, что вам нужно учитывать при выборе.

Что лучше: многожильный или сплошной провод?

Когда дело доходит до 90-метровых горизонтальных постоянных соединений, выбора нет: будь то экранированная или неэкранированная витая пара, стандарты TIA и ISO/IEC требуют сплошного кабеля. Многожильный кабель (24 и 26 AWG) ограничен коммутационными шнурами и длиной 10 метров в пределах 100-метрового канала.

Поскольку многожильные кабели более гибкие и могут выдерживать изгибы, из них получаются отличные патч-корды для соединений оборудования и кросс-соединений, где кабели часто изгибаются и манипулируют ими; всего на 10 метрах канала повышенные вносимые потери и сопротивление не влияют на общую производительность канала. Однако меньшие многожильные патч-корды 28 AWG, которые имеют еще большие вносимые потери и сопротивление из-за меньшего сечения, имеют некоторые ограничения — приобретите патч-корды Skinny on 28 AWG, чтобы узнать больше.

Однако открытая офисная среда — это особые ситуации; они сталкиваются с регулярными реконфигурациями и могут потребовать более гибкой кабельной системы. В этих установках стандарты позволяют скрученным патч-кордам занимать более 10 метров канала. Однако, если вы используете более 10 метров многожильного кабеля в канале, отраслевые стандарты требуют уменьшения общей длины канала, чтобы учесть большие вносимые потери и сопротивление постоянному току.

Когда дело доходит до снижения номинальных характеристик многожильного кабеля в соответствии с отраслевыми стандартами, общий калибр является важным фактором: кабели большего калибра (более тонкие) имеют более высокий коэффициент снижения номинальных характеристик. Снижение номинальных значений для многожильных кабелей 26 AWG составляет 0,5, в то время как для многожильных кабелей 24 AWG — всего 0,2, а для многожильных кабелей 22 AWG вообще не требуется снижения номинальных характеристик.

Ниже приведены расчеты для определения общей длины канала, где H=длина горизонтального кабеля, D=коэффициент снижения номинальных характеристик, C=общая длина многожильного кабеля и T=общая длина канала.

Например, если вы используете 60 метров горизонтального одножильного кабеля категории 6A и 40 метров многожильного соединительного кабеля 24 AWG категории 6A с коэффициентом снижения номинала 0,2, общая длина канала должна быть уменьшена до 97,5 метров. (Если вы предпочитаете настоящую математику: общая длина многожильного кабеля = [105–60]/[1 + 0,2], или 37,5, а общая длина канала = 60+37,5, или 97,5 метра. ) Если вы используете многожильный кабель 26 AWG со снижением номинальных характеристик на 0,5, длину канала необходимо уменьшить до 90 метров.

PoE предъявляет повышенные требования к многожильным патч-кордам

В то время как многожильный кабель является нормой для патч-кордов в зонах коммутации в телекоммуникационной комнате (TR) и в рабочей зоне (возможно, длиннее 10 метров в открытых офисах), основное применение, которое следует учитывать в современных локальных сетях, требует использования цельных патч-кордов. : Питание через Ethernet (PoE). Когда PoE доставляется по медному кабелю с витой парой, часть мощности рассеивается в виде тепла. Когда мощность рассеивается в виде тепла, температура кабеля увеличивается. Многожильные патч-корды с более высокими вносимыми потерями и сопротивлением постоянному току с большей вероятностью будут демонстрировать ухудшение характеристик передачи при повышенных температурах.

Хотя обычно это не проблема в помещениях с контролируемой средой, таких как TR, многожильные патч-корды могут стать проблемой, как только вы начнете подключать устройства на потолке — подумайте о беспроводных точках доступа, камерах безопасности, светодиодных светильниках и многом другом. В соответствии с передовой практикой, если окружающая среда не контролируется по температуре и кабель не должен сильно изгибаться, следует использовать сплошные кабельные патч-корды. Если вы используете многожильные патч-корды в неконтролируемых условиях, лучше сделать их короткими (около 5 метров или меньше). И когда дело доходит до высокотемпературных сред, отраслевые стандарты также требуют снижения длины канала для этого; большее количество кабелей в пучке, каждый из которых выделяет больше тепла, может потребовать еще большего уменьшения длины (хотя может быть исключение из каждого правила).

Уравновешивание разницы в стоимости между многожильным и сплошным проводом

В то время как большее количество прядей в проводнике означает большую гибкость, большее количество прядей также означает более высокую цену. Чтобы снизить затраты, многожильные кабели категории 6 и категории 6A разработаны таким образом, чтобы обеспечить баланс: достаточное количество жил для поддержания надлежащей гибкости, но не настолько много, чтобы это создавало существенную разницу в цене. Вам не нужно жертвовать производительностью (или соответствием стандартам), выбирая многожильный кабель вместо цельного для сред и приложений, для которых он не подходит. Держите многожильные кабели в зонах с контролируемой средой, где требуется большая гибкость, и используйте цельнопроволочный кабель там, где требуется надежность (и небольшой изгиб).

Будь то патч-корды, постоянные соединения или каналы, вы можете настроить инструмент Fluke Networks Versiv™ для сертификации характеристик кабеля.

Посмотреть Versiv Configurator

Чем отличаются акустические провода от обычных медных: Чем акустический кабель отличается от обычного
