Как добывают нефть? Работа нефтяного промысла: student_geolog — LiveJournal

После того, как скважина пробурена и вскрыт продуктивный пласт, нефть необходимо поднять на поверхность. Как это происходит и что делать с нефтью дальше? Об этом я расскажу в очередном посте в рамках спецпроекта «Черное золото Татарстана» с ПАО Татнефть о добыче и переработке нефти.

Процесс эксплуатации скважин, в целом, сводится к подъему нефти или газа на поверхность земли. Эксплуатация нефтяных скважин ведется тремя способами:
Фонтанным — подъем нефти осуществляется за счет пластовой энергии. Фонтанирование может быть как естественное — за счет давления в пласте, так и искусственное — за счет закачки газа или жидкости в скважину.
Газлифтным — логическим продолжением фонтанной эксплуатации является газлифтная эксплуатация, при которой недостающее количество газа для подъема жидкости закачивают в скважину с поверхности.
Механизированным — с помощью глубинных насосов. Механизированная добыча применяется в тех случаях, когда давление в нефтяном коллекторе снижается настолько, что уже не может обеспечивать экономически оптимальный отбор из скважины за счет природной энергии.

О третьем способе мы и поговорим сегодня. Это наиболее распространенный способ добычи нефти с помощью штанговых скважинных насосов и погружных центробежных электронасосов.

Установка штангового глубинного насоса (УШГН)

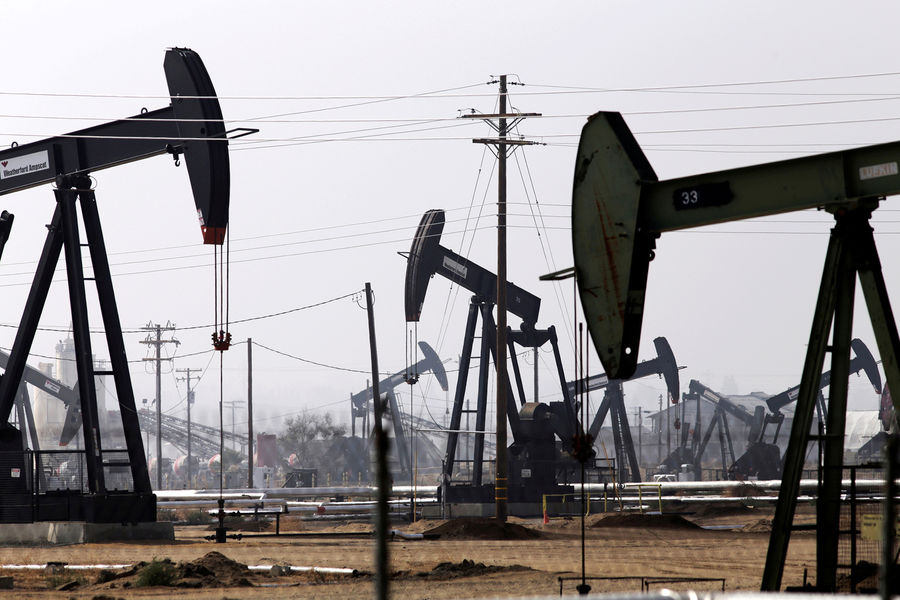

Самые распространенные и узнаваемые установки — это стакни в народе называемые «качалки». Две трети фонда (66 %) действующих скважин стран СНГ (примерно 16,3 % всего объема добычи нефти) оборудованы именно этими станками. Они предназначены для работы на глубине от нескольких десятков метров до 3000 м, а в отдельных скважинах на 3200-3400 м.
Прообразом современного станка-качалки является насос, изобретенный в 1712 году Томасом Ньюкоменом. Он создал аппарат для выкачивания воды из угольных шахт. Принцип действия был примерно такой:

Современные насосы стали технологичнее — пар заменило электричество, но принцип действия остался тем же — вращательное движение преобразуется в поступательное. По сути, станок-качалка представляет собой привод штангового насоса, который находится на дне скважины. Это устройство по принципу действия очень похоже на ручной насос велосипеда, преобразущий возвратно-поступательные движения в поток воздуха. Нефтяной насос возвратно-поступательные движения от станка-качалки преобразует в поток жидкости, которая по насосно-компрессорным трубам (НКТ) поступает на поверхность.

Штанговый скважинный насос состоит из длинного (2 — 4 м) цилиндра. На нижнем конце цилиндра укреплен неподвижный всасывающий клапан, открывающийся при ходе вверх. В нем перемещается поршень-плунжер, выполненный в виде длинной (1 — 1,5 м) гладко обработанной трубы, имеющей нагнетательный клапан, также открывающийся вверх. Плунжер подвешивается на штангах. При движении плунжера вверх жидкость через всасывающий клапан под воздействием давления на приеме насоса заполняет внутреннюю полость цилиндра. При ходе плунжера вниз всасывающий клапан закрывается, жидкость под плунжером сжимается и открывает нагнетательный клапан. Таким образом, плунжер с открытым клапаном погружается в жидкость. При очередном ходе вверх нагнетательный клапан под давлением жидкости, находящейся над плунжером, закрывается.Накапливающаяся над плунжером жидкость достигает устья скважины и через тройник поступает в нефтесборную сеть.

Станки-качалки отличаются большой надежностью — сложно представить себе более тяжелые условия эксплуатации: круглосуточная и круглогодичная работа на открытом воздухе в различных климатических условиях. Недалеко от города Лениногорск находится скважина-первооткрывательница Ромашкинского месторождения — крупнейшего месторождения России Волго-Уральской провинци (его геологические запасы нефти в нем оцениваются в 5 млрд тонн,а доказанные и извлекаемые запасы — в 3 млрд тонн).
За более чем 60 лет эта скважина дала более 417 тысяч тонн нефти. После зарезки бокового ствола в 2009 году скважина и по сей день дает дебит около 8 тонн жидкости.

Наряду с достоинствами, качалки имеют и ряд недостатков. Это значительная масса привода, необходимость в массивном фундаменте, невозможность работы в наклонно-направленных и горизонтальных скважинах, значительный период монтажа станка-качалки при обустройстве скважины и ее ремонте, невозможность использования в морских скважинах.
Часть этих недостатков решена в установках с цепным приводом (на фото справа).

Установки с цепным приводом в целом работают так же, как и качалки, преобразуя вращательное движение электромотора в поступательное движение штанги. Однако они более экономичные, требуют меньше металла и обеспечивают более плавный ход штока (это влияет на надежность).
Коротко об отличиях и преимуществах можно посмотреть в видео:

Установка электроцентробежного насоса (УЭЦН)
УЭЦН – установка электроцентробежного насоса, в английском варианте — ESP (electric submersible pump). По количеству скважин, в которых работают такие насосы, они уступают установкам ШГН, но зато по объемам добычи нефти, которая добывается с их помощью, УЭЦН вне конкуренции. С помощью УЭЦН добывается порядка 80% всей нефти в России. Кроме того, в отличие от штанговых скважинных насосов, УЭЦН можно использовать в «кривых» скважинах, а также на шельфе.

В общем и целом УЭЦН — обычный насосный агрегат, только тонкий и длинный. И умеет работать в среде отличающейся своей агрессивностью к присутствующим в ней механизмам. Состоит он из погружного насосного агрегата (электродвигатель с гидрозащитой + насос), электрокабеля, колонны насосно-компрессорных труб, оборудования устья скважины и наземного оборудования (трансформатора и станции управления).
В составе подземной части УЭЦН много частей. Это:
Погружной электродвигатель, который питает насос. Двигатель заполнен специальным маслом, которое, кроме того, что смазывает, еще и охлаждает двигатель,а так же компенсирует давление, оказываемое на двигатель снаружи.
Непосредственно насос. Насос состоит из секций, а секции из ступеней. Чем больше ступеней – тем больше напор, который развивает насос. Чем больше сама ступень – тем больше дебит (количество жидкости прокачиваемой за единицу времени).
Протектор (или гидрозащита) электродвигателя. Он отделяет полость двигателя заполненную маслом от полости насоса заполненной пластовой жидкостью, передавая при этом вращение, а также решает проблему уравнивания давления внутри двигателя и снаружи (там бываетдо 400 атмосфер, это примерно как на трети глубины Марианской впадины).
Газосепаратор
Измерители давления и температуры,
Защитные устройства. Это обратный клапан (самый распространенный – КОШ – клапан обратный шариковый) – чтобы жидкость не сливалась из труб, когда насос остановлен (подъем столба жидкости по стандартной трубе может занимать несколько часов – жалко этого времени). А когда нужно поднять насос – этот клапан мешается – из труб постоянно что-то льется, загрязняя все вокруг. Для этих целей есть сбивной (или сливной) клапан КС – смешная штука – которую каждый раз ломают когда поднимают из скважины.
Подробнее о них можно прочитать у fduchun76 тут. Также советую прочитать у victorborisov репортаж с предприятия, где изготовляются насосы ЭЦН.

Если коротко, то внутри происходят два основных процесса:
отделение газа от жидкости — попадание газа в насос может нарушить его работу. Для этого используются газосепараторы (или газосепаратор-диспергатор, или просто диспергатор, или сдвоенный газосепаратор, или даже сдвоенный газосепаратор-диспергатор). Кроме того, для нормальной работы насоса необходимо отфильтровывать песок и твердые примеси, которые содержатся в жидкости.
подъем жидкости на поверхность — насос состоит из множества крыльчаток или рабочих колес, которые, вращаясь, придают ускорение жидкости.

Как я уже писал, электроцентробежные погружные насосы могут применяться в глубоких и наклонных нефтяных скважинах (и даже в горизонтальных), в сильно обводненных скважинах, в скважинах с йодо-бромистыми водами, с высокой минерализацией пластовых вод, для подъема соляных и кислотных растворов. Кроме того, разработаны и выпускаются электроцентробежные насосы для одновременно-раздельной эксплуатации нескольких горизонтов в одной скважине. Иногда электроцентробежные насосы применяются также для закачки минерализованной пластовой воды в нефтяной пласт с целью поддержания пластового давления.

В сборе УЭЦН выглядит вот так:

После того, как жидкость поднята на поверхность, ее необходимо подготовить для передачи в трубопровод. Поступающая из нефтяных и газовых скважин продукция не представляет собой соответственно чистые нефть и газ. Из скважин вместе с нефтью поступают пластовая вода, попутный (нефтяной) газ, твердые частицы механических примесей (горных пород, затвердевшего цемента).
Пластовая вода – это сильно минерализованная среда с содержанием солей до 300 г/л. Содержание пластовой воды в нефти может достигать 80 %. Минеральная вода вызывает повышенное коррозионное разрушение труб, резервуаров; твердые частицы, поступающие с потоком нефти из скважины, вызывают износ трубопроводов и оборудования. Попутный (нефтяной) газ используется как сырье и топливо. Технически и экономически целесообразно нефть перед подачей в магистральный нефтепровод подвергать специальной подготовке с целью ее обессоливания, обезвоживания, дегазации, удаления твердых частиц.

Вначале нефть попадает на автоматизированные групповые замерные установки (АГЗУ). От каждой скважины по индивидуальному трубопроводу на АГЗУ поступает нефть вместе с газом и пластовой водой. На АГЗУ производят учет точного количества поступающей от каждой скважины нефти, а также первичную сепарацию для частичного отделения пластовой воды, нефтяного газа и механических примесей с направлением отделенного газа по газопроводу на ГПЗ (газоперерабатывающий завод).

Все данные по добыче — суточный дебит, давления и прочее фиксируются операторами в культбудке. Потом эти данные анализируются и учитываются при выборе режима добычи.
Кстати, читатели, кто-нибудь знает почему культбудка так называется?

Далее частично отделенная от воды и примесей нефть отправляется на установку комплексной подготовки нефти (УКПН) для окончательного очищения и поставки в магистральный трубопровод. Однако, в нашем случае, нефть вначале проходит на дожимную насосную станцию (ДНС).

Как правило, ДНС применяются на отдаленных месторождениях. Необходимость применения дожимных насосных станций обусловлена тем, что зачастую на таких месторождениях энергии нефтегазоносного пласта для транспортировки нефтегазовой смеси до УКПН недостаточно.
Дожимные насосные станции выполняют также функции сепарации нефти от газа, очистки газа от капельной жидкости и последующей раздельной транспортировки углеводородов. Нефть при этом перекачивается центробежным насосом, а газ — под давлением сепарации. ДНС различаются по типам в зависимости от способности пропускать сквозь себя различные жидкости. Дожимная насосная станция полного цикла состоит при этом из буферной ёмкости, узла сбора и откачки утечек нефти, собственно насосного блока, а также группы свечей для аварийного сброса газа.

На нефтепромыслах нефть после прохождения групповых замерных установок принимается в буферные ёмкости и после сепарации поступает в буферную ёмкость с целью обеспечить равномерное поступление нефти к перекачивающему насосу.

УКПН представляет собой небольшой завод, где нефть претерпевает окончательную подготовку:

• Дегазацию (окончательное отделение газа от нефти)
• Обезвоживание (разрушение водонефтяной эмульсии, образующейся при подъеме продукции из скважины и транспорте ее до УКПН)
• Обессоливание (удаление солей за счет добавления пресной воды и повторного обезвоживания)
• Стабилизацию (удаление легких фракций с целью уменьшения потерь нефти при ее дальнейшей транспортировке)

Для более эффективной подготовки нередко применяют химические, термохимические методы, а также электрообезвоживание и обессоливание.
Подготовленная (товарная) нефть направляется в товарный парк, включающий резервуары различной вместимости: от 1000 м³ до 50000 м³. Далее нефть через головную насосную станцию подается в магистральный нефтепровод и отправляется на переработку. Но об этом мы поговорим в следующем посте:)

В предыдущих выпусках:
Как пробурить свою скважину? Основы бурения на нефть и газ за один пост — http://student-geolog. livejournal.com/94950.html

[ОСТАЛЬНЫЕ МОИ ФОТОРЕПОРТАЖИ СМОТРИТЕ ЗДЕСЬ]

[КНОПКИ]

Как добывают нефть / Хабр

Недавно прочитал сообщение, что мэр Москвы Сергей Собянин открыл Музей нефти на Сретенском бульваре. «В Москве нет нефтяных вышек, нефтяных месторождений, но у нас есть огромные отряды людей, которые двигают академическую науку, прикладную, образование, которое работает в значительной части на нефтяную отрасль страны, делая ее передовой», — подчеркнул на открытии мэр Москвы Сергей Собянин.

Молодец, Сергей Семёнович. И дело хорошее сделал – музей открыл, и слова хорошие сказал, вот только несмотря на то, что долгое время проработал на руководящих должностях в нефтедобывающих регионах, немного ошибся с терминологией. «Нефтяных вышек» нет не только в Москве, их нет нигде в мире. Есть буровые вышки (см. фото вверху), являющиеся частью буровых установок, а нефтяных нет. А что же тогда есть?

А вот о том, какими способами и с помощью какого оборудования добывают нефть в России и мире я и постараюсь максимально доступным языком рассказать и наглядно показать в своей статье. (На фотографии вверху — буровая площадка в окрестностях Нарьян-Мара. Снимок не очень качественный, поскольку сделан автором через иллюминатор вертолёта).

Начну с того, что нефть добывают из скважин. Скважина – это цилиндрическая горная выработка (отверстие в земле), незначительного диаметра и большой глубины, предназначенная для подъёма жидкости (вода, нефть) или газа на поверхность.

Диаметр нефтяных скважин, как правило, ступенчато уменьшается от устья (выход скважины на поверхность) до забоя (дно скважины). Диаметр скважин начинается от 40 мм и редко бывает больше 900 мм. Средняя глубина нефтедобывающих скважин в России 2500 м. В скважины спускают специальные трубы, называемые обсадными, чтобы предохранить стенки скважин от обрушения.

В зависимости от геологических условий нефтяного месторождения бурят различные типы скважин:

Длиной скважины называется расстояние между устьем и забоем, измеряемое по оси ствола. Глубиной является проекция длины скважины на её вертикальную ось. Для вертикальных скважин эти значения одинаковы, а вот для наклонно-направленных и горизонтальных – различаются.

Нефтяные скважины бурят как на суше, так и на море, но сегодня мы бурения касаться не будем, а перейдём сразу к способам добычи нефти или, как выражаются нефтедобытчики, к способам эксплуатации скважин.

В настоящее время применяются только два основных способа эксплуатации скважин:

• фонтанный (когда нефть извлекается из скважины самоизливом) и
• механизированный (который, в свою очередь, подразделяется на газлифтный и насосный).

Выбор способа эксплуатации нефтяных скважин, в первую очередь, зависит от величины пластового давления и глубины залегания продуктивного (т.е. нефтеносного) пласта. Кроме того, на выбор способа эксплуатации может влиять состав нефти, степень её обводненности (т.е. % содержания воды), напор жидкости в стволе скважины и ряд других факторов.

Фонтанный способ добычи нефти

Данный способ применяется при высоком пластовом давлении. В этом случае нефть фонтанирует, поднимаясь на поверхность по насосно-компрессорным трубам (НКТ) за счет энергии пласта. Фонтанирование может происходить за счёт гидростатического напора (очень редко) или за счет энергии расширяющегося газа (в большинстве случаев, поскольку находящийся вместе с нефтью в пласте газ играет главную роль в фонтанировании скважины).

К преимуществам такого способа относится его высокая экономичность, поскольку подъем происходит естественным путем, что не требует применения дорогостоящего нефтедобывающего оборудования, позволяя тем самым сэкономить как на его стоимости, так и на техническом обслуживании.

Оборудование любой скважины, включая фонтанную, должно обеспечивать добычу продукции в заданном режиме и безопасное проведение всех необходимых технологических операций. Оно подразделяется на скважинное (подземное) и устьевое (наземное).

Для фонтанного способа добычи нефти требуется технологически простое наземное и подземное оборудование.

Из подземного оборудования в скважину спускают НКТ с воронкой на конце для удобства спуска-подъёма исследовательских приборов. Колонна НКТ состоит из стальных бесшовных труб длиной 5 – 10 м, соединённых между собой резьбовыми муфтами. Диаметр НКТ варьируется от 27 мм до 114 мм, толщина стенки от 3 мм до 7 мм. НКТ – основной рабочий инструмент при эксплуатации скважин. Эксплуатационная обсадная колонна, как правило, спускается в скважину, цементируется от забоя до устья, и больше не поднимается на поверхность, поэтому все подземные операции выполняются с помощью НКТ: подъём скважинной жидкости на поверхность, ремонтные и промывочные работы и т.д.

Конструкция скважины

В качестве наземного оборудования на устье скважины устанавливается фонтанная арматура (ФА). ФА предназначена для подвески колонны НКТ, герметизации межтрубного (затрубного) пространства, для эксплуатации, регулирования режима работы и ремонта скважины, а также для направления продукции скважины в выкидную линию (т. е. трубу по которой нефть поступает из скважины к замерной установке).

Фонтанная арматура

Обслуживают скважины операторы добычи нефти и газа

Фонтанный способ эксплуатации нефтяных скважин применяется на начальном этапе разработки месторождений. По завершению процесса фонтанирования, на скважине начинают применять механизированные методы добычи.

Газлифтный способ добычи нефти

Газлифт является одним из механизированных способов добычи нефти и логическим продолжением фонтанного способа и, в принципе, мало чем от него отличается. При его использовании нефть поднимается из забоя за счет энергии газа, нагнетаемого с устья. На этот способ переходят тогда, когда энергии пласта становится недостаточно для выталкивания нефти, поэтому её подъем начинают осуществлять с помощью подкачки в пласт сжатого газа.

Для сжатия газа используют компрессоры высокого давления. Этот способ называют компрессорным. Бескомпрессорный способ газлифта осуществляют методом подачи в пласт газа, уже находящегося под высоким давлением. Такой газ подводят с ближайшего месторождения.

Несмотря на то, что данный способ отличает простота обслуживания скважин, и он максимально удобен для подъема больших объемов нефти с высоким содержанием газа, он становится всё менее востребованным из-за того, что требует больших затрат на строительство компрессорных станций и газопроводов высокого давления. В настоящее время газлифтным способом добывается не более 5% нефти в России.

В этом ролике (4 минуты) от компании Weatherford очень наглядно (и, главное, без единого слова), показаны технологии, применяемые при газлифтной добыче нефти:

Насосные способы добычи нефти

К насосным способам механизированной добычи нефти относят, как несложно догадаться, добычу нефти при помощи различных видов насосных установок. Обратите внимание, что речь идёт именно об «установках», поскольку кроме, собственно, насоса необходимо и другое погружное (т. е. монтируемое в скважине) и наземное оборудование.

В настоящее время для добычи нефти применяются различные скважинные насосные установки:

1. установка штангового глубинного насоса (УШГН) или скважинная штанговая насосная установка (СШНУ)
2. установка электрического центробежного насоса (УЭЦН)
3. установка электроприводного винтового насоса (УЭВН)
4. установка электроприводного лопастного насоса (УЭЛН)
5. различные виды скважинных гидропоршневых насосных установок (ГПНА):
   • струйные
   • гидроимпульсные
   • турбонасосные
   • вибрационные.

В рамках данной статьи мы рассмотрим только первые три, как самые распространённые.

Добыча нефти при помощи установки штангового глубинного насоса (УШГН)

Да, да, да. Это именно та самая, всем известная «качалка», фотографию которой наиболее часто используют, когда говорят о нефтедобыче. Это обусловлено, с одной стороны, тем, что УШГН – самый старый и наиболее распространенный в мире вид механизированной эксплуатации нефтяных скважин, а, с другой стороны, тем, что это наиболее «фактурное» нефтедобывающее оборудование.

Для понимания распространённости. Во всем мире сейчас находится в эксплуатации около 2 миллионов нефтяных скважин. УШГН оснащены примерно 750 000 из более чем 1 миллиона скважин, где применяют тот или иной способ механизированной добычи.

УШГН действует по принципу поршневого устройства: при помощи возвратно-поступательных движений наземного привода через колонну насосных штанг глубинный насос поднимает нефть к поверхности. Станок-качалка приводится в движение при помощи электрического двигателя через клиноременную передачу. Также применяются и другие типы приводов для ШГН: цепной привод, гидравлический привод, длинноходовой привод, но назначение у всех одно – привести в движение колонну штанг, обеспечив работу глубинного насоса.

Из всех просмотренных мной на youtube роликов про принцип работы УШГН (на русском языке), именно этот показался мне наиболее предпочтительным с точки зрения доступности, полноты изложения, визуализации и длительности (5 минут):

Добыча нефти при помощи установки электрического центробежного насоса (УЭЦН)

На фотографии вверху видна фонтанная арматура скважины, оснащённой УЭЦН. Сначала объясню, для чего нужны УЭЦН, если есть «качалки». Дело в том, что у УШГН (СШНУ) есть много недостатков, которых лишены УЭЦН, а именно:

• невозможность эксплуатации высокодебитных скважин, т.е. скважин, дающих большие объёмы нефти;
• низкая эффективность добычи нефти с большим содержанием воды;
• громоздкое и металлоёмкое наземное оборудование;
• высокая вероятность обрыва насосных штанг (особенно в наклонных и горизонтальных скважинах).

По статистике, доля скважин в России, оборудованных УШГН,— 34%. На УЭЦН приходится 63% скважин, при этом 82% нефти в стране добывается именно с помощью УЭЦН, что говорит о большей эффективности именно этого способа.

Основные компоненты УЭЦН:

• электроцентробежный насос (ЭЦН)
• погружной электродвигатель
• гидрозащита (протектор)
• газосепаратор (опционально)
• кабельная линия
• наземная станция управления (СУ)

Погружной электроцентробежный насос внешне ничем не отличается от трубы, но внутренняя полость такой трубы (т. е. корпуса насоса) содержит большое количество сложных в изготовлении деталей. (См. рисунок ниже. Изображение взято с сайта компании «Новомет»)

ЭЦН приводится в действие с помощью электродвигателя, расположенного в скважине (поэтому он и называется «погружным»). Подвод электроэнергии к нему осуществляется по погружному бронированному кабелю. Электродвигатель может быть асинхронным (магнитное поле создается статором двигателя) или вентильным (магнитное поле создается постоянными магнитами, находящимися в роторе двигателя), который имеет более высокий КПД. Управление погружной установкой производится через станцию управления (СУ). Применяются СУ прямого пуска, а также СУ с возможностью регулирования частоты вращения погружного электродвигателя.

В этом кратком (1 минута) ролике от компании Weatherford очень наглядно (и, главное, без единого слова), показан принцип работы УЭЦН:

Для вашего удобства, привожу перевод терминов, использованных в ролике:

Electric Submersible Pumping System — установка электрического центробежного насоса (УЭЦН)

Motor — погружной электродвигатель

Seal — гидрозащита

Gas Separator — газосепаратор

Submersible Pump – погружной электроцентробежный насос (ЭЦН)

Gas — газ

Oil – нефть

Добыча нефти при помощи установки электроприводного винтового насоса (УЭВН)

Винтовой насос – это насос объёмного действия, подача которого прямо пропорциональна частоте вращения специального винта. При вращении винт (ротор) и его обойма (статор) образуют по всей длине ряд замкнутых полостей, которые передвигаются от приёма насоса к его выкиду. Вместе с ними перемещается и откачиваемая жидкость.

Существует два варианта применения винтовых насосов для добычи нефти.

При первом (как на картинке вверху), который получил наибольшее распространение, электродвигатель и редуктор монтируются на устье скважины и связаны между собой ременной передачей. Обойма винтового насоса спускается в скважину на НКТ, а винт крепится к штангам, которые вращаются электродвигателем через редуктор.

При втором варианте (набирает популярность), схема установки УЭВН аналогична УЭЦН, т.е. винтовой насос приводится в действие погружным электродвигателем, который передаёт крутящий момент напрямую на вал винтового насоса через протектор. Благодаря приводу от погружного электродвигателя, в такой установке не применяются насосные штанги и редуктор, являющийся самым ненадёжным и дорогостоящим компонентом традиционной УЭВН.

УЭВН применяются, главным образом, в скважинах с высоковязкой нефтью.

В этом ролике от компании Weatherford «Progressing Cavity Pumping System» показан принцип работы УЭВН (достаточно посмотреть первые 2 мин.):

Каждая из описанных выше технологий добычи нефти имеет свои плюсы и минусы, и выбор того или иного способа добычи зависит, главным образом, от геологических условий конкретного месторождения, ну и, естественно, от экономических параметров.

Как работают нефтепромысловые насосы?

••• thaiview/iStock/Getty Images

Обновлено 14 марта 2018 г.

Кельвин О’Донахью

Хорошо это или плохо, но экономика развитого мира работает на нефти. Поиск, добыча и переработка сырой нефти в пригодные для использования продукты — это большой бизнес. Для большинства людей наиболее заметным признаком поиска нефти являются нефтепромысловые насосы или насосные станции — качающиеся металлические конструкции, усеивающие поверхность в районах, где добывается нефть. Из-за их характерной формы и движения насосы-качалки, также называемые балочными насосами, часто получают причудливые названия, такие как «одинокие птицы» и «кивающие ослы». Как бы вы их ни называли, такие насосы имеют решающее значение для добычи сырой нефти.

Где масло?

Существует романтическое представление о том, что нефть добывают, втыкая кран в подземную реку или озеро, но это гораздо проще, чем добыча нефти в реальности. В реальном мире нефть заполняет крошечные взаимосвязанные пространства в погребенной породе, пространства, называемые «порами». Чтобы добывать нефть, геологоразведочная компания должна найти резервуар, объем породы с достаточным количеством пор, содержащих нефть. Многие потенциальные резервуары содержат ограниченное количество нефти или содержат только воду. Этот объем породы также должен быть окружен породами, в которых отсутствуют такие взаимосвязанные поры, которые «запирают» нефть в своем резервуаре.

Почему насос?

Еще одно романтическое понятие нефтяной промышленности — фонтан, своего рода нефтяной вулкан, извергающий черное золото далеко и далеко от буровой вышки. Это плохая идея по нескольким причинам: с экономической точки зрения нефть, разбрызганную по ландшафту, нельзя собрать и продать. Однако гораздо важнее то, что фонтан, или «выброс», представляет собой горючие вещества, вытекающие под экстремальным давлением, что является очень опасной ситуацией.

Большинство резервуаров не находятся под достаточным давлением для того, чтобы содержащиеся в них нефть, вода и природный газ достигли поверхности без посторонней помощи. Поскольку резервуары находятся на глубине в тысячи метров (тысячи или десятки тысяч футов) под землей, простых всасывающих насосов недостаточно для доставки жидкости на поверхность. Вместо этого производители сырой нефти используют систему механизированной добычи.

Внешний вид насоса

Размер видимых частей нефтепромыслового насоса может варьироваться от достаточно маленьких, чтобы поместиться в кузове пикапа, до конструкций размером с дом. Как правило, чем больше насосная станция, тем глубже резервуар. Типичный насос состоит из А-образной рамы, увенчанной длинным стержнем или балкой. Один конец балки соединен с двигателем. Поворотный двигатель управляет рычажным механизмом, который заставляет балку двигаться вперед и назад, как качели. На другом конце балки труба, идущая к дну колодца, соединена с большим круглым металлическим треугольником. Треугольная форма, похожая на голову лошади, качается вверх и вниз во время работы насоса, приводя в движение насосную установку на дне скважины.

Скважинные части насоса

«Насосные» части насосной станции не видны. Цепочка полых труб, называемых насосными штангами, проходит от головы лошади на насосной тележке до резервуара на дне колодца. Скрытые части штанговой насосной системы представляют собой две простые камеры, герметизированные шаровыми кранами. Клапан на плунжере, прикрепленном к концу колонны насосных штанг, открывается при движении штанговой системы вниз. Это позволяет маслу заполнять поршень и выталкивает жидкости в трубе над ним вверх. Как только плунжер достигает нижней точки хода вверх-вниз, шаровой клапан закрывается, удерживая жидкости на месте. Между тем, шар на неподвижном постоянном клапане на дне скважины перемещается в сторону, чтобы открыться, в то время как плунжер поднимается. Это позволяет маслу собираться над стоячим клапаном. Когда плунжер снова опускается, этот второй шаровой клапан закрывается, задерживая лужу нефти, которая может попасть в плунжер и, в конечном счете, подняться по колонне штанг на поверхность.

Статьи по теме

Ссылки

• Массачусетский технологический институт: штанговый насос
• Буровая установка: как работает механизированная добыча?
• Американский институт нефти: история нефти и природного газа
• Глоссарий нефтепромыслов Шлюмберже: балочный насос

Об авторе

Кельвин О’Донахью пишет с 1979 года, его работы опубликованы в «Дайджесте Аризонского геологического общества». и «Бюллетень Американской ассоциации геологов-нефтяников», а также в Интернете. О’Донахью имеет степень магистра геологии Аризонского университета и работает в нефтяной промышленности с 19 лет.82.

Photo Credits

thaiview/iStock/Getty Images

Домкрат насоса — Energy Education

Energy Education

Меню навигации

ИСТОЧНИКИ ЭНЕРГИИ

ИСПОЛЬЗОВАНИЕ ЭНЕРГИИ

ЭНЕРГЕТИЧЕСКОЕ ВОЗДЕЙСТВИЕ

ИНДЕКС

Поиск

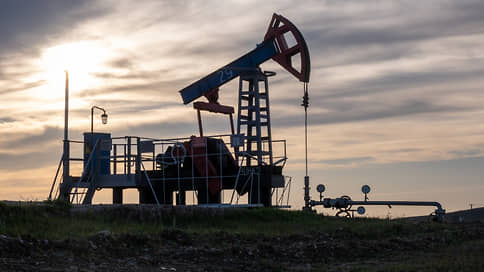

Рис. 1. Домкрат на нефтяном месторождении. ^[1]

Домкрат насоса — это устройство, используемое в нефтяной промышленности для извлечения сырой нефти из нефтяной скважины, где давление в скважине недостаточно высокое, чтобы вытеснить нефть на поверхность. Эти домкраты насоса физически извлекают нефть для использования. ^[2] Домкраты и нефтяные вышки обычно путают, но это не одно и то же.

Домкраты-насосы работают за счет создания так называемого искусственного подъема. Этот процесс создания искусственного подъема просто увеличивает давление в нефтяной скважине, чтобы вытащить нефть на поверхность. Обычно в пласте недостаточно давления для выталкивания нефти на поверхность, и поэтому этот искусственный подъем используется для увеличения добычи из скважины. Иногда механизированная добыча требуется с самого начала, в то время как в других случаях производительность скважины со временем снижается, поскольку давление падает, и механизированная добыча необходима для увеличения добычи. Метод балочной накачки, используемый домкратами-качалками, является наиболее распространенным методом создания искусственной подъемной силы. ^[3]

Эксплуатация

Насосные домкраты работают по тому же основному принципу, что и некоторые ручные водяные колодцы, с которыми знакомы некоторые люди. Насосные домкраты классифицируются как тип насосной системы механизированной добычи и являются наиболее распространенным типом системы механизированной добычи. ^[3] В системе этого типа используется оборудование над и под землей для выталкивания нефти на поверхность.

Эти устройства состоят из длинной тяжелой балки, которая перемещается с помощью внешнего источника питания. Этот источник заставляет конец луча подниматься и опускаться. На конце этой тяжелой балки находится ряд стержней, известных как насосные штанги. Когда балка поднимается и опускается, насосные штанги погружаются в скважину и выходят из нее. Эти штанги соединены с штанговым насосом, который установлен у забоя скважины. Когда система движется вверх и штанга, штанговый насос работает как поршень, увеличивая давление внутри скважины и поднимая нефть из резервуара на поверхность. ^[3] Другой конец балки соединен с системой шкивов, которая обеспечивает непрерывное движение домкрата насоса. ^[2]

Эти домкраты качают примерно двадцать раз в минуту при добыче нефти. ^[3] На крупных нефтяных месторождениях станки-качалки соединены вместе вдоль одного силового соединения, которое имеет доступ к одному источнику энергии.
