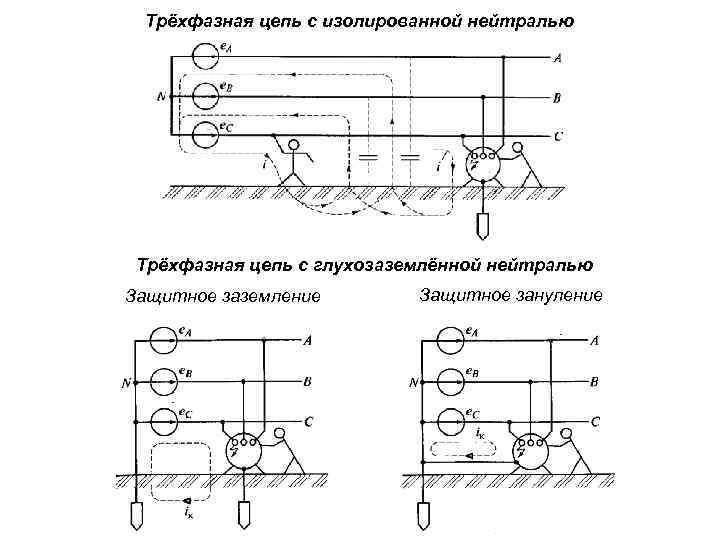

Чем отличается глухозаземленная нейтраль от изолированной?

Вопросы
Без ответов
Категории
Пользователи

Задать вопрос

Все категории
Авто и транспорт
(313)
Бизнес, финансы
(366)
Дети
(47)
Ремонт и стройка
(282)
Еда и напитки
(416)
Интернет
(121)
Компьютеры и ПО
(312)
Красота, мода, стиль
(505)
Культура и общество
(632)
Медицина и здоровье
(808)
Образование и наука
(938)
Недвижимость
(60)
Природа
(755)
Психология
(238)
Путешествия
(22)
Спорт, фитнес
(105)
Техника и электроника
(639)
Хобби и развлечения
(145)
Закон и право
(286)

280 просмотров

спросил(а)

аноним

в категории Техника и электроника

Знаете ответ? Помогите другим! (без регистрации)

Отображаемое имя (по желанию):

Отправить мне письмо на это адрес если мой ответ выбран или прокомментирован:Отправить мне письмо если мой ответ выбран или прокомментирован

Конфиденциальность: Ваш электронный адрес будет использоваться только для отправки уведомлений.

Анти-спам проверка:

Чтобы избежать проверки в будущем, пожалуйста войдите или зарегистрируйтесь.

Разница между заземлением и занулением

Чтобы лучше разобраться в работе этих защитных систем и понять разницу между ними, нужно поговорить о каждом из них отдельно.

Принцип работы заземления, виды систем заземления

Заземляющее устройство образуется заземлителем с проводником или системой проводников. Они соединяют между собой токопроводящие участки приборов и землю. Выделяют три вида систем заземления:

рабочие – поддерживают установленный режим работы установок в нормальных и аварийных ситуациях

защитные – защищают людей и животных от удара током после повреждения фазных проводов

грозозащитные – с их помощью заземляют молниеотводы

Заземлители бывают естественные (трубопроводы, обсадные трубы, но ни в коем случае не отопительные и водопроводные трубы) и искусственные (специально сооруженные конструкции, к которым относится уголковая сталь, стальные стержни).

Заземления классифицируются по количеству рабочих и защитных проводников:

TN-C – в наше время применяется все реже и встречается только в старых постройках; предназначались для трехфазных четырехпроводных сетей. Данная система не обеспечивает нужной безопасности

TN-C-S – к такой системе переходят от TN-C тогда, когда в старой постройке планируется установка новой техники, в частности компьютерной. Уровень необходимой безопасности довольно высок

TN-S – нулевой и рабочий проводники прокладывают отдельно, соединив токопроводящие части электрической установки

TT – в этой системе с землей связаны открытые токоведущие участки

IT – в отличие от TT изолирована от земли, благодаря чему утечка тока снижается максимально

Принцип работы зануления

Если дополнительно установить к занулению УЗО, это приведет к выключению одного из элементов, действующих наиболее быстро, или одновременному срабатыванию двух устройств. Нулевой провод всегда должен находиться в исправности. В случае если этот провод оборвется, в зануленных корпусах возрастет напряжение. Поэтому монтаж выключателей в нулевой провод запрещен.

В чем разница между занулением и заземлением

Основная разница заземления и зануления – то, что в заземлении уровень безопасности обеспечивается снижением напряжения тока, которое происходит очень быстро, а в занулении – от отключения поврежденного участка электрической сети. Поэтому заземление безопаснее и надежнее зануления. Также разница между заземлением и занулением состоит в том, что монтаж зануления – более тонкая и сложная работа, в то время как для установки заземления не требуется иметь особые навыки.

Как произвести монтаж заземления или зануления, можно увидеть на видео. Также в видео более подробно рассказано о разнице между занулением и заземлением.

Задание Анастасии «Помочь по электрике»

1 500 ₽

Сейчас очень сложно найти хорошего электрика. Нам повезло встретить Андрея, который отлично разбирается в электроработах, имеет свой инструмент, работает быстро и качественно. А стоимость услуг устроит любого. Мы решили, что оплатим его работу не по оговоренной цене, а чуть выше — нас очень понравилось, как он сделал работу.

Исполнитель задания:

Андрей
5,0 1029 отзывов

Создать такое же задание

Основы изоляции линии переменного тока для обеспечения безопасности, Часть 2: Решение

Изоляция от линии переменного тока необходима для обеспечения безопасности пользователей во многих ситуациях и может быть реализована с помощью специального изолирующего трансформатора, а также другими средствами.

В части 1 этого часто задаваемых вопросов рассматривается сценарий множественных отказов и отказов, который может подвергнуть пользователей риску, связанному с продуктами, подключенными к сети переменного тока, включая приборы, инструменты или медицинские устройства. В этой части рассматриваются способы решения этой проблемы и обеспечения безопасности.

В: Итак, как избежать проблемы?

О: Есть несколько способов. Для электронного оборудования наиболее распространенным способом является использование изолирующего трансформатора, который позволяет напряжению переменного тока достигать вторичной обмотки и ее цепи (нагрузки), предотвращая при этом протекание тока через пользователя и обратно к нейтральной линии (рис. 1).

Рис. 1: Разделительный трансформатор позволяет переменному току достигать вторичной обмотки и ее цепи (нагрузки), предотвращая протекание тока через пользователя и обратно к нейтральной линии в случае неисправности и отсутствия заземления. (Изображение: Lumen Learning)

В: Что делает изолирующий трансформатор?

A: Изолирующий трансформатор не имеет провода от нейтрали к земле, поэтому ток не будет течь через пользователя даже в случае неисправности (рис. 2) . Обратите внимание, что изолирующий трансформатор может иметь соотношение витков 1:1, поэтому его вход и выход имеют одинаковое напряжение, или это может быть понижающий трансформатор с более низким напряжением вторичной обмотки, что часто упрощает преобразование, выпрямление и регулирование шины питания схемы. Несмотря ни на что, принцип тот же. (Кроме того: в моем исследовании различных способов объяснения того, как изолирующий трансформатор обеспечивает безопасность, в большинстве объяснений — даже с заслуживающих доверия технических сайтов — говорилось что-то вроде «изолирующий трансформатор обеспечивает безопасность, потому что он изолирует пользователя», что является круговым и бессмысленное объяснение!)

Рис. 2: Изолирующий трансформатор разрывает путь провода от нейтрали к земле, поэтому ток не будет течь через пользователя, даже если инструмент или оборудование пользователя случайно подключится к открытому корпусу. (Изображение: Quora)

За пределами сети переменного тока

В: Как насчет риска поражения электрическим током от устройств с батарейным питанием, не подключенных к сети переменного тока?

A: Эти устройства не представляют опасности поражения электрическим током даже при использовании высоковольтных батарей. Если корпус подключается к одной из клемм батареи и, следовательно, к пользователю, пути тока от пользователя к другой клемме батареи по-прежнему нет (всегда помните, что ток должен протекать по полному пути). Конечно, если пользователь возьмет одну клемму аккумулятора одной рукой, а другую клемму другой рукой, ток будет проходить через грудную клетку, что является потенциально опасным сценарием.

В: Существуют электроинструменты с питанием от сети, которые не имеют защитного заземления, но не нуждаются в изолирующих трансформаторах – как это возможно?

О: Еще несколько десятилетий назад строительные и медицинские электроинструменты, такие как дрели, имели металлические корпуса. Если произошла внутренняя ошибка, из-за которой случай стал «живым», текущий путь мог быть через пользователя (или пациента, или медицинского работника). Металлический корпус был подключен к клемме заземления шнура переменного тока устройства, чтобы предотвратить эту ситуацию. Однако это всегда было рискованным решением, поскольку, как отмечалось, во многих реальных сценариях заземляющий провод шнура на самом деле не был подключен к заземлению из-за неисправного шнура, розетки или использования «обмана» трехпроводного кабеля. двухпроводной переходник для незаземленных розеток.

В: Как решилась проблема? Использовался ли разделительный трансформатор?

A: На некоторых строительных площадках такой трансформатор использовался как часть внешнего автономного блока распределения питания (PDU), но совсем другое дело — правильно обслуживать его и не злоупотреблять им. В настоящее время широко используется решение с двойной изоляцией (рис. 3) для инструментов, медицинских устройств и даже потребительских товаров, таких как настольная лампа. Разумеется, внутренние электрические цепи инструмента изолированы, как обычно, а сам корпус также непроводящий и не имеет открытых токопроводящих частей.

Рис. 3: Инструмент с двойной изоляцией — здесь электрическая дрель — не нуждается в изолирующем трансформаторе для защиты от внутренних коротких замыканий на его корпус, поскольку между электричеством внутри и этим корпусом есть два независимых изолирующих барьера, и поэтому он также требуется только двухпроводная вилка шнура переменного тока. (Изображение: Northeast Power)

Таким образом, даже в случае внутренней неисправности и короткого замыкания на корпус — или сверла ударяют по проводу переменного тока в стене — пользователь все равно защищен от протекания тока. Инструменты с двойной изоляцией полностью соответствуют стандартам Национального электротехнического кодекса (NEC) и являются предпочтительными, поскольку они не зависят от часто отсутствующего заземления в трехпроводной вилке и розетке. На самом деле инструменты и инструменты с двойной изоляцией имеют только двухпроводную вилку (горячее и нейтральное соединения) и вообще не имеют заземляющего провода.

В: Как достигается изоляция в ситуациях, когда напряжение исчисляется тысячами вольт?

A: Изолирующий трансформатор можно использовать для сетей переменного тока, но это будет непрактично или громоздко, особенно потому, что изоляция должна быть очень толстой, чтобы обеспечить достаточно высокое напряжение пробоя. Однако есть альтернативы, которые возвращаются к основам. В качестве яркой демонстрации важности понимания того, где может и не может течь ток, изоляции от земли и минимизации риска, обратите внимание, что есть специалисты по ремонту линий электропередач, которые работают на линиях под напряжением сотен киловольт (кВ) как переменного, так и постоянного тока. но носят только тонкие неизолированные рабочие перчатки. Они делают это, сидя на вертолете (рис. 4) или из ковша из стекловолокна, который суперизолирован от земли (в нем даже используются оптические волокна для передачи сигналов от ковша к управляющим двигателям, а не проводные цепи). Ток провода не проходит через них, поэтому они не чувствуют удара током, даже когда берутся за провод под напряжением.

Рис. 4: Обслуживание высоковольтной воздушной линии электропередачи (здесь работающей от 35 до 750 кВ) выполняется с вертолета для полной изоляции ремонтника и предотвращения протекания тока из проводника через него и далее на землю . (Изображение: All.Biz)

Точно так же птицы, приземляющиеся на одну линию электропередачи, находятся в безопасности, поскольку ток не проходит через них на землю или в линию с другим напряжением (что означало бы разность потенциалов). Но если птица коснется двух линий одновременно (конечно, большинство линий электропередач являются трехфазными системами), возникнет разность потенциалов, что приведет к протеканию тока и, вероятно, смертельному удару. В местах гнездования крупнокрылых птиц линии электропередач на опорных изоляторах разнесены дальше друг от друга.

В: Подойдет ли для изоляции любой трансформатор без обратного пути?

О: И да, и нет. Для базовой изоляции они подойдут. Но для медицинских применений они не обязательно подходят, поскольку медицинские изделия и их зонды могут находиться в прямом контакте с внешней или даже внутренней тканью человека. Стандарты медицинских изделий устанавливают строгие и чрезвычайно низкие ограничения на ток утечки, протекающий от первичной обмотки к вторичной обмотке из-за различных дефектов и несмотря на формальную изоляцию. Изоляция в медицинских устройствах является частью стратегии «Средства защиты пациентов» (MoPP).

Кроме того, имеется ток утечки, который протекает из-за емкостной связи между первичной и вторичной обмотками. Из-за этого непреднамеренного протекания тока разделительные трансформаторы для медицинских изделий должны пройти дополнительные строгие испытания, а их конструкция требует ограничения межобмоточной емкости пикофарадами. В этих трансформаторах используются различные передовые материалы и технологии производства, чтобы ток утечки не превышал допустимых пределов.

Заключение

Изоляция линии является важным инструментом для обеспечения безопасности пользователя в изделиях всех типов с питанием от сети переменного тока. В зависимости от применения это может быть достигнуто с помощью специального разделительного трансформатора, двойной изоляции или физического разделения. Он отличается от изоляции, не связанной с безопасностью, необходимой для достижения надлежащих или превосходных характеристик, не связанных с безопасностью, и должен рассматриваться как таковой.

Сопутствующий контент EE World

Преобразователи постоянного тока мощностью 3 Вт с высокой изоляцией, оптимизированные для медицинских и промышленных приложений
Силовые трансформаторы имеют изоляцию с высоким зазором/путем утечки
Трансформаторы малой мощности соответствуют стандартам безопасности по изоляции, пути утечки и зазору
Модульные источники питания мощностью 2 кВт с полными MoPP Изоляция имеет низкий акустический шум, до 18 выходов
Технология изоляции, позволяющая подключать солнечную энергию к сеть
Модульные источники питания мощностью от 550 до 650 Вт обеспечивают полную изоляцию MoPPs, низкий уровень акустического шума, до 10 выходов
Гальваническая развязка для систем электромобилей

Внешние ссылки

Autodesk, «Как работает заземление в электронике?»
Analog Devices, «Изоляция в цифровом источнике питания — почему и как»
Associated Research, «Использование изолирующего трансформатора при проведении испытаний на ток утечки или функциональных испытаний»
EtechoG, «Применение, преимущества и недостатки разделительного трансформатора»
Lumen Learning, «Электробезопасность: системы и устройства»
Voltech Instruments, Inc. , «Емкость между обмотками»
OpenStax CNX (Университет Райса), «Электробезопасность: системы и устройства»

Изолированные энергосистемы для здравоохранения | Consulting

Изолирующая система питания обеспечивает незаземленное электроснабжение для различных применений в больнице или медицинском офисном здании. Эти изолированные энергосистемы продолжают работать в случае одиночного замыкания на землю. Эти системы также устраняют опасность поражения электрическим током для пациентов, которые могут быть более восприимчивы к току утечки и не могут двигаться в своих кроватях.

В случае неисправности активируется системная сигнализация на изоляционной панели. Когда сигнализация активирована, критическое медицинское оборудование остается в рабочем состоянии, поскольку не срабатывает защита от замыкания на землю или устройство защиты от перегрузки по току. Включение аварийного сигнала из-за одиночного замыкания на землю должно быть устранено как можно скорее в «безопасное» время, так как второе замыкание на землю может привести к срабатыванию защиты от короткого замыкания и отключить всю операционную.

Времятоковые кривые для автоматических выключателей на рис. 1 представляют главный выключатель на 60 ампер и вспомогательный выключатель на 20 ампер в операционной. Если в панели в операционной возникает ток короткого замыкания, вызвавший протекание более 250 ампер, главный выключатель в панели может сработать — в дополнение к вспомогательному выключателю на 20 ампер — и оставит всю операционную без электричества.

Пример не соответствует требованиям выборочной координации, требуемым Национальным электротехническим кодексом (NEC) 517.26, который указывает следующее:

Применение других статей: Основная электрическая система должна соответствовать требованиям статьи 700, за исключением изменений Статья 517.

Координация NEC 700.27: Устройства защиты от перегрузки по току аварийной системы должны выборочно координироваться со всеми устройствами защиты от перегрузки по току на стороне питания.

Определения NEC 100 — координация (выборочная): локализация состояния перегрузки по току для ограничения отключений затронутой цепи или оборудования, достигаемая выбором устройств защиты от перегрузки по току, их номиналами и настройками.

Если бы доступный ток короткого замыкания в точке короткого замыкания был меньше, чем мгновенная уставка вышестоящего 60-амперного выключателя, то система согласовывалась бы избирательно. В примере, показанном кривой время-ток, мгновенный ток главного выключателя на 60 ампер начинается примерно с 250 ампер (в настройке мгновенного тока нет регулировки; это фиксированная настройка). Главный выключатель на 60 ампер связан с трансформатором на 10 кВА — самым большим, разрешенным Разделом 517 — 160 (6) NEC. Размер 60-амперного выключателя рассчитан на максимальное значение 125 % выходного тока трансформатора:

10 кВА / 0,208 = 48 ампер x 125 % = 60 ампер

Если трансформатор имеет импеданс 4 %, то максимальный ток короткого замыкания будет примерно 1200 ампер (48 ампер / 0,4 = 1200 ампер). Это намного превышает мгновенную уставку главного выключателя на 60 ампер и, следовательно, не будет избирательно координироваться в соответствии с определением NEC 2005 года.

Интересная ситуация. Изолированные системы электропитания, в которых вместо автоматических выключателей используются плавкие предохранители, являются необычными. Обычно предохранители применяются в соотношении 2:1 для получения полностью согласованной системы. Если бы система была избирательно скоординирована с использованием основного предохранителя на 60 ампер и вспомогательных предохранителей на 20 ампер, короткое замыкание вывело бы из строя только один выключатель на 20 ампер, а остальная часть операционной осталась бы в рабочем состоянии. Это по-прежнему будет представлять собой проблему, но не столь значительную проблему.

В Регламенте 62 Международной электротехнической комиссии (МЭК) «Общие аспекты электрического оборудования, используемого в медицинской практике» указаны два критических аспекта использования изолированных систем питания. Эти две проблемы включают в себя требования к надежному источнику питания и снижению тока утечки.

Определение изолированной энергосистемы в NEC означает «систему, состоящую из изолированного трансформатора или его эквивалента, монитора изоляции линии и незаземленных проводников цепи». NEC также определяет монитор изоляции линии как «испытательный прибор, предназначенный для непрерывной проверки симметричного и несимметричного импеданса каждой линии изолированной цепи на землю и оснащенный встроенной испытательной схемой для подачи аварийного сигнала без увеличения опасности тока утечки. ».

Изолирующая панель обычно включает в себя изоляционную панель, панель автоматического выключателя, шину заземления и монитор изоляции линии. Если изолирующая панель будет непреднамеренно заземлена, сигнал тревоги активируется без отключения услуги. Монитор изоляции линии — это устройство, которое постоянно измеряет симметричное и несимметричное полное сопротивление между линией и землей на каждой линии незаземленной системы распределения электроэнергии. Этот измеренный импеданс может отображаться на устройстве как ток опасности. Величина опасного тока — это величина тока, который может протекать через короткое замыкание на землю с низким импедансом в незаземленной электрической системе. Если полное сопротивление между линией и землей выше, количество опасного тока, который может протекать через систему, меньше. Верно и обратное, если импеданс системы ниже, количество опасного тока, который может протекать через систему, будет увеличено.

Обеспечение безопасности пациентов

Ток утечки может быть опасен для людей, а больничные пациенты даже более восприимчивы к поражению электрическим током, чем здоровые люди. Пациент в операционной может быть не в состоянии реагировать в опасной ситуации. Кроме того, естественное сопротивление кожи человека, которое защищает от тока утечки, может быть исключено из уравнения при определенных обстоятельствах, таких как введение катетера или другие медицинские процедуры. Изолирующая панель защищает пациента от тока утечки и потенциальной травмы или смерти.

В стандартном трансформаторе нейтраль соединена с землей, и между нейтралью и землей нет импеданса. Предположим для расчетов, что человек имеет сопротивление около 1000 Ом. Фактический импеданс будет варьироваться у разных людей, а также в зависимости от состояния и содержания влаги в коже. Используя приведенное ниже уравнение, величина тока короткого замыкания через тело может составлять 120 мА (миллиампер). Уравнение выглядит следующим образом:

I = V/R = 120 / 1000 = 120 мА

Где

I = ток

В = напряжение

R = сопротивление (импеданс)

При реализации изолированного источника питания соединение нейтрали с землей удаляется. Будет очень небольшой ток, который зависит от емкости рассеяния системы. Даже если человек соприкоснется с линейным проводом и землей, а емкость между фазой и землей зашунтирована, обратный путь через изолированную нейтраль значительно уменьшит ток, протекающий через тело. Это снижение может составлять 1/1000 или меньше тока в обычном трансформаторе с глухозаземленным заземлением. Это может привести к 0,1 мА по сравнению со 120 мА. Кроме того, больничный пациент может оказаться в ситуации, которая может привести к тому, что тело будет иметь значительно меньшее сопротивление, чем то, что представлено в приведенном выше уравнении. Этот более низкий импеданс тела и дополнительная емкость утечки от нескольких единиц медицинского оборудования, подключенных к изолированному источнику питания, могут привести к более высоким уровням тока, протекающего через тело.

NEC 517.160 (B) (2) гласит: «Монитор изоляции линии должен иметь достаточный внутренний импеданс, чтобы при правильном подключении к системе изоляции максимальный внутренний ток, который может протекать через монитор изоляции, когда любой точка системы изоляции заземлена, должен быть 1 мА».

Уровень восприятия тока через тело составляет около 1 мА. При таком уровне тока тело обычно ощущало бы лишь легкое покалывание. При силе тока около 5 мА тело может чувствовать беспокоящую боль, но обычный человек, вероятно, сможет отпустить удар и уйти от опасности поражения электрическим током. Но это может быть не так в случае с седативным или недееспособным больничным пациентом. Возникнет болевой шок, и способность отстраниться появится при токе от 6 мА до 25 мА. При токе от 50 мА до 150 мА возможны сильная боль и остановка дыхания. Помните, что в приведенном выше примере через тело могло пройти 120 мА.

Кроме того, экранированная изолирующая панель может предотвратить повреждение чувствительного электронного оборудования, обычно расположенного в операционных, аномалиями питания, такими как скачки напряжения, скачки напряжения и шум. Это может увеличить время безотказной работы и срок службы критического медицинского оборудования.

NEC 2005, Раздел 517-160, Изолированные энергосистемы, гласит следующее: «Каждая изолированная силовая цепь должна управляться выключателем, который имеет размыкающий полюс в каждом изолированном проводнике цепи для одновременного отключения всего питания. Такая изоляция должна быть обеспечена с помощью одного или нескольких трансформаторов, не имеющих электрического соединения между первичной и вторичной обмотками, с помощью мотор-генераторных установок или с помощью соответствующих изолированных батарей».

Кроме того, согласно NEC 517-160 (4), разделительный трансформатор, один изолирующий трансформатор не должен обслуживать более одной операционной. Обратите внимание, что существуют исключения из этого требования. Важно поддерживать импеданс электрической системы как можно выше. Это достигается за счет ограничения физического размера изолирующего трансформатора, ограничения количества медицинских устройств, подключенных к системе изоляции, и ограничения общего размера системы. Кроме того, в соответствии с NEC 517.160 (A) (6) на проводниках вторичной обмотки изолирующего трансформатора не должны использоваться составы для протягивания проводов, повышающие диэлектрическую проницаемость.

Раздел 517-160 (6) NEC, в примечаниях мелким шрифтом указано, что мощность изолирующего трансформатора должна быть ограничена до 10 кВА или менее, а в проводниках должна использоваться изоляция с малой утечкой, чтобы соответствовать требованиям к импедансу.

Примечание 2 гласит: «Минимизируйте длину проводников ответвленной цепи и используйте изоляцию проводников с диэлектрической проницаемостью менее 3,5 и сопротивлением изоляции более 6100 МОм-метров (20 000 МОм-футов) при 16 °C. опасные токи».

Влажные помещения

Изолирующие панели необходимы для операционных, которые также считаются влажными помещениями (как определено в NEC) и не допускают отключения электроэнергии, вызванного неисправностью. Раздел 517.20 (A) NEC, Розетки и стационарное оборудование, гласит, что «все розетки и стационарное оборудование в зоне мокрых помещений должны иметь защиту от замыкания на землю для персонала, если прерывание питания в условиях неисправности может быть допущено или обслуживаться». изолирующей энергосистемой, если такое прерывание недопустимо».

Если оборудование жизнеобеспечения является частью операционной, то нельзя допустить отключения электроэнергии.

Часть (B) этого раздела правил для изолированных энергосистем указывает, что при использовании изолированной энергосистемы изолированное силовое оборудование должно быть указано как изолированное силовое оборудование, а изолированная энергосистема должна быть спроектирована и установлена в соответствии с с 517. 160.

Прерыватель цепи замыкания на землю описан в Разделе 100 NEC 2005 года как «устройство, предназначенное для защиты персонала, которое обесточивает цепь или ее часть в течение установленного периода времени, когда ток на землю превышает значения, установленные для устройств класса А». В примечании мелким шрифтом в этом разделе указано: «Прерыватели цепи замыкания на землю класса А срабатывают, когда ток на землю имеет значение в диапазоне от 4 мА до 6 мА».

Замыкание на землю

Замыкание на землю через тело обычно происходит, когда какая-либо часть тела человека контактирует с источником электрического тока, и тело создает путь для прохождения электрического тока на землю, вызывая сильный удар. Непреднамеренный электрический путь между источником тока и заземленной поверхностью называется замыканием на землю. Замыкания на землю возникают, когда ток выходит за пределы предполагаемого пути; по сути, электричество уходит в землю. То, как он протекает, очень важно. Если ваше тело обеспечивает путь к земле для этой утечки тока, вы можете получить ожог, травму, сильный удар током или поражение электрическим током.

Розетка прерывателя цепи замыкания на землю постоянно отслеживает ток, протекающий в цепи, для обнаружения потери тока. Если ток, протекающий через цепь (горячий проводник), отличается на небольшую величину от обратного тока (нейтральный проводник) — от 4 мА до 6 мА, как указано выше, — прерыватель цепи замыкания на землю быстро отключает питание этой цепи. Прерыватель цепи замыкания на землю быстро прерывает питание, чтобы предотвратить протекание смертельной дозы электричества через тело. В этой ситуации сила тока должна оставаться достаточно низкой, чтобы вы могли получить болезненный удар током, но вы не должны быть поражены электрическим током или получить серьезную травму электрическим током. Важно отметить, что в условиях замыкания на землю прерыватель цепи замыкания на землю отключит питание критической части медицинского оборудования. Если прерывание питания недопустимо, этот метод защиты не подходит.

NEC 517.1, Определения, определяет влажное помещение следующим образом: «Влажные помещения — это те зоны ухода за пациентами, которые обычно подвергаются влажным условиям в присутствии пациентов. К ним относятся стоячие жидкости на полу или замачивание рабочей зоны, любое из которых является интимным для пациента или персонала. Обычные процедуры уборки и случайное проливание жидкостей не являются признаками мокрого места».

Несколько расплывчатое определение «влажного помещения» в NEC дает инженеру и больнице некоторую гибкость при определении того, требует ли система распределения электроэнергии использование незаземленного источника питания. Важно, чтобы инженер и должностные лица больницы обсудили предполагаемые процедуры, которые будут выполняться в операционной, прежде чем будет принято решение о том, следует ли использовать изолированные источники питания в системе распределения электроэнергии для этих критически важных установок.
