Схемы с испытательными блоками в цепях ТТ и ТН
В данной статье речь пойдет о схемах с испытательными блоками в цепях ТТ и ТН.
Будет рассмотрено как правильно нужно использовать испытательные блоки в токовых цепях и цепях напряжения.
Рассмотрим на примере схемы с испытательными блоками типа FAME от компании «PHOENIX CONTACT».
Испытательные блоки в токовых цепях
Согласно ПУЭ 7-издание пункт 3.4.16:
В пункте 3.4.7 говорится следующее:
Из этого следует, что токовые цепи при выполнении каких-либо проверок и испытаний нужно ОБЯЗАТЕЛЬНО закорачивать токовые цепи с использованием испытательных блоков.
Презентация испытательных блоков типа FAME (PHOENIX CONTACT)
Испытательные блоки типа БИ-4 и БИ-6 (ЗАО «ЧЭАЗ»)
Недостатки испытательных блоков типа POCON (Weidmuller)
Испытательные блоки в цепях напряжения
Отличительной особенностью использования испытательных блоков в цепях ТН от токовых цепей, является отсутствие закорачивающих перемычек. В противном случае такая установка перемычек приведет к КЗ. Чтобы отключить устройство, достаточно лишь снять рабочую крышку, при этом рабочие контакты разомкнутся.
Рабочий режим (нормальный рабочий режим эксплуатации)
В этом режиме рабочая крышка установлена в базовый блок, рабочие контакты: 2-1, 4-3, 6-5, 8-7, 10-9 — замкнуты, при этом закорачивающие перемычки в цепях ТН – не используются.
Режим отключенного состояния ТН
В этом режиме рабочая крышка снята, рабочие контакты: 2-1, 4-3, 6-5, 8-7, 10-9 – разомкнуты.
Режим наладки и испытаний (режим тестирования)
В режиме наладки в базовый блок вставляется контрольная крышка с установленными тестовыми гнездами. Используя дополнительные перемычки можно реализовать различные тестовые схемы.

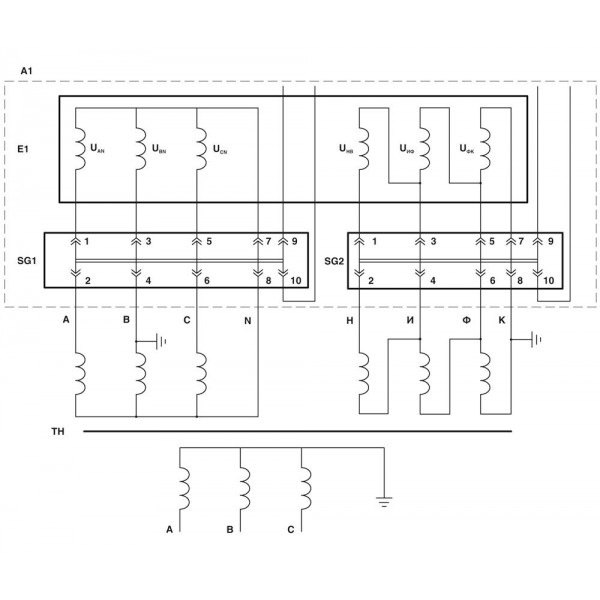

Ниже представлены различные примеры подключений испытательных блоков к трансформаторам напряжения.
Всего наилучшего! До новых встреч на сайте Raschet.info.
