Автомат на фазу и ноль: Нужно ли ставить автомат на ноль. Можно ли рвать ноль автоматом

Нужно ли ставить автомат на ноль. Можно ли рвать ноль автоматом

Друзья, как известно для защиты электропроводки применяются автоматические выключатели. Если рассматривать однофазную сеть (фаза и ноль) то здесь могут применяться однополюсные или двухполюсные автоматы. В данной статье, я бы хотел разобраться, в каких случаях применяются те или иные автоматические выключатели и нужно ли ставить автомат на ноль.

В 90 % случаев однофазного питания применяются именно однофазные автоматы, которые при аварии связанной с появлением больших токов отключают только фазу. Нулевой провод при этом не разрывается так как заводится и подключается напрямую к нулевой шине.

Применение двухполюсных автоматических выключателей в данном случае позволяет разрывать одновременно фазу и ноль. Такие автоматы применяют если необходимо запитать потребителей отдельной линией, например водонагреватель, розетку для стиральной машинки, электроплиту. Это очень удобно, если возникает необходимость полностью отсоединить таких потребителей от электрической сети – одним щелчком отключается фаза и ноль.

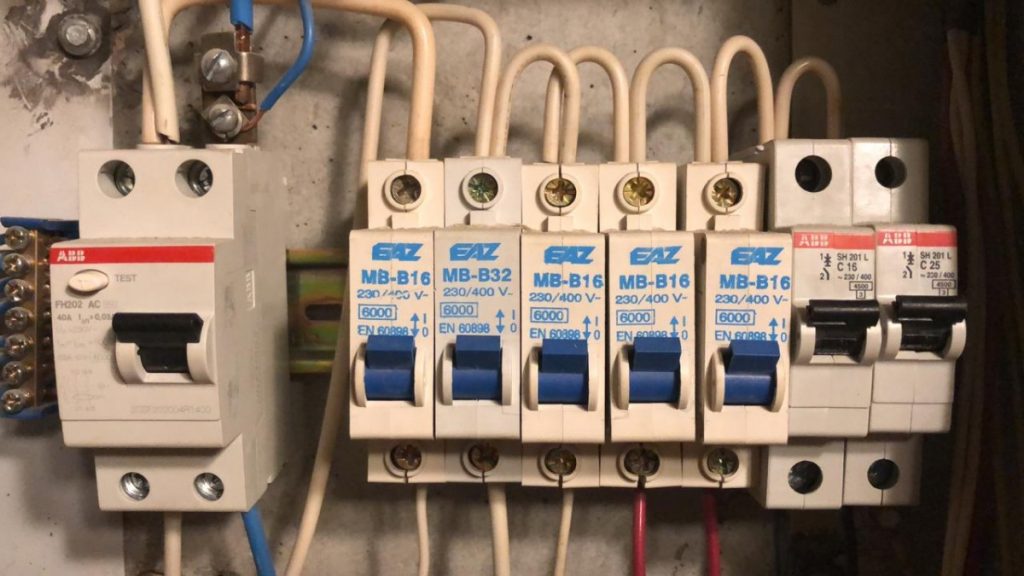

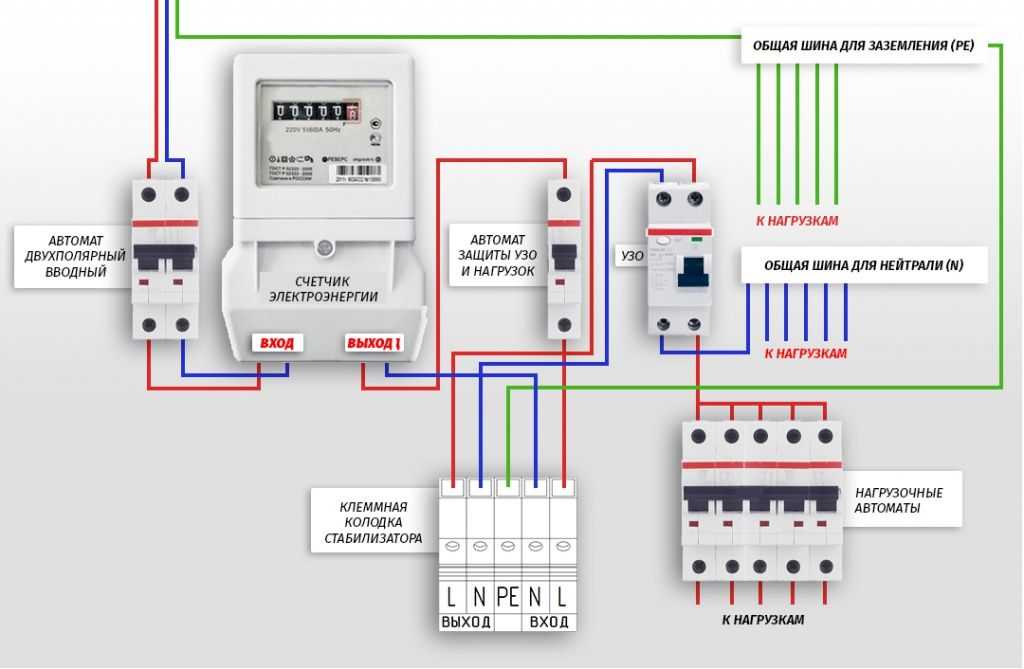

К тому же двухполюсные автоматы применяют в качестве вводных и устанавливают перед счетчиком электроэнергии. Давайте рассмотрим, в каких случаях допускается разрывать нулевой провод и почему в большинстве силовых схем ставить двухполюсный автомат запрещено.

Согласно ПУЭ в однофазных сетях могут использоваться как однополюсные, так и двухполюсные автоматические выключатели.

В каких случаях должен ставиться двухполюсный автомат, а в каких достаточно однополюсного? Чтобы ответить на этот вопрос необходимо хорошо ориентироваться в библии электриков – ПУЭ.

Но не стоит пугаться друзья, по ходу статьи я буду ссылаться на различные пункты этого нормативного документа, так что Вам не придется сидеть и тратить время на поиски ответа на данный вопрос. Чтобы ответить на вопрос можно ли рвать нейтраль питающего кабеля, необходимо знать какая система заземления используется в вашем доме. Самыми популярными на сегодняшний день являются система заземления TN-C и TN-S. Основное отличие между ними это способ эксплуатации нулевых и защитных проводников.

Таким образом, вопрос о том, нужно ли ставить автомат на ноль, правильней было бы сформулировать так: когда допускается разрыв фазы без нуля, а когда этого делать нельзя ни при каких условиях.

Можно ли ставить автомат на ноль в системе заземления TN-C?

Наиболее устаревшей и часто встречающейся в домах старой постройки является система заземления типа TN-C. Суть электроснабжения в данном случае заключается в том, что нулевой защитный и нулевой рабочий проводники совмещены в одном проводнике, который называется PEN. При однофазном питании в такой системе в электрощит заводится два проводника – фазный (L) и нулевой (PEN). При трехфазном питание в щит будет заходить четыре проводника: три фазы и PEN.

Чтобы ответить на вопрос можно ли ставить автомат на ноль в такой схеме для начала давайте рассмотрим пункт 1.7.145 ПУЭ в котором сказано.

Как видно друзья в данном случае согласно пункта 1.7.145 ПУЭ ЗАПРЕЩЕНО рвать проводник PEN, то если запрещено устанавливать в него какие либо коммутационный аппараты.

В данном случае, если завести на автомат PEN проводник – это будет равносильно тому, что при срабатывании автоматического выключателя одновременно будет рваться и защитная шина, что из соображений безопасности совершенно недопустимо. В частности это касается случая, когда по причине неисправности автомата фазный контакт останется замкнутым (например, произойдет залипание или подгорание контактов). При случайном прикосновении к нему человек ничем не будет защищен.

Поэтому при электроснабжении квартиры или частного дома по системе TN-C необходимо устанавливаться однополюсный автомат. В случае трехфазного питания на его место ставится 3-хполюсное коммутирующее устройство, в то время как PEN проводник подключается напрямую на электросчетчик или на нулевую шину.

Вывод из этого один – запрещено подключать нулевой проводник через автомат в системе TN-C. Правда, в реальных ситуациях допускается пропускать нулевой провод через двухполюсный автомат (4-х полюсный для цепей питания 380 Вольт) и при системе заземления TN-C.

Но это возможно лишь при условии, что в линии однофазного (3х фазного) ответвления предусмотрено специальное расщепление PEN проводника на отдельные PE и N шины с одновременным обустройством повторного заземления!

Нужно ли ставить автомат на ноль в системе заземления TN-S?

Питание по системе заземления TN-S подразумевает разделение проводников N и PE на всем протяжении, начиная от источника питания (конкретно ТП) и заканчивая конечным потребителем.

В этом случае нулевой рабочий и нулевой защитный проводники подключаются к разным шинам. Систему TN-S легко определить, заглянув в электрощиток. При трехфазном вводе в электрощит будет заходить пять проводов: три фазы, ноль и заземление. При однофазном питании три провода: фаза, ноль и заземление. Схема питания при трехфазном и однофазном подключении будет иметь примерно следующий вид.

Согласно ПУЭ пункт 1.7.145 заземляющий проводник (PE) запрещается рвать любыми коммутационными аппаратами, включая автоматические выключатели. А так как заземляющий и нулевой проводники разделены, то нулевой проводник разрешается заводить в автомат. Следовательно в системе заземления TN-S ДОПУСКАЕТСЯ разрывать нулевой рабочий проводник.

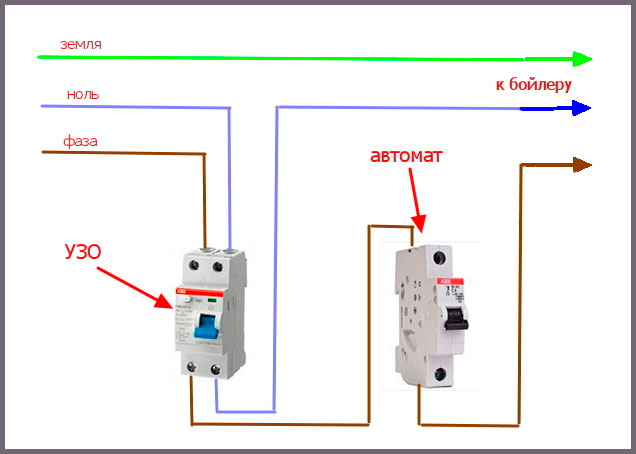

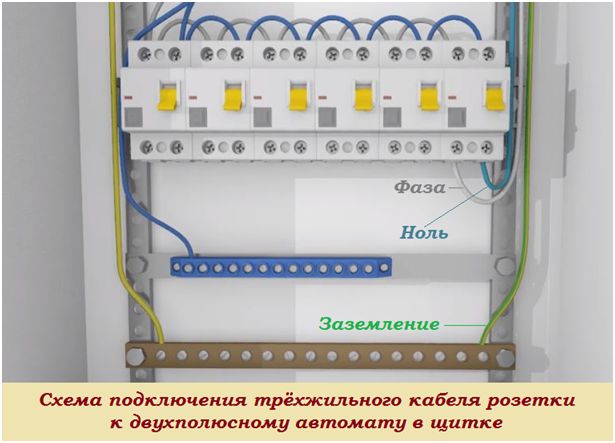

Друзья еще хочу акцентировать внимание что при подключении нужно использовать многополюсные автоматические выключатели, которые будут одновременно отключать нулевой проводник совместно со всеми фазными проводниками. ЗАПРЕЩЕНО устанавливать два независимых автомата на фазу и ноль. В правилах ПУЭ пункт 3.1.18 вот что сказано на этот счет.

Какой можно сделать вывод из всего этого. Согласно ПУЭ нет четного требования «нужно» или «необходимо» разрывать нулевой рабочий проводник в системе заземления TN-S. Там четко сказано «допускается», и следовательно вам решать нужно ли ставить автомат на ноль или нет.

Похожие материалы на сайте:

• Часто выбивает автоматический выключатель
• Что такое пробка-автомат
• Назначение плавкого предохранителя

Можно ли рвать ноль автоматом?

Можно ли рвать ноль автоматом? Этот вопрос начинают задавать себе многие, когда начинают выбирать вводной автоматический выключатель. Нулевой проводник нужно заводить на автоматический выключатель или сразу на нулевую шину? Ответ на этот вопрос мы будем искать в ПУЭ. Вам листать эту толстую книгу совсем не нужно, так как ответ вы можете узнать в данной статье. Также здесь приведены ссылки на соответствующие пункты нормативных документов.

Для возможности отключения нулевого проводника вместе с фазным применяют 2-х полюсные (в однофазной сети) и 4-х полюсные (в трехфазной сети) автоматические выключатели.

Для того чтобы определиться можно ли в вашей ситуации рвать ноль автоматом, нужно посмотреть какая система заземления применена в доме.

Сначала познакомимся с пунктом 1.7.145. ПУЭ:

Не допускается включать коммутационные аппараты в цепи PE- и PEN-проводников, за исключением случаев питания электроприемников с помощью штепсельных соединителей.

Допускается также одновременное отключение всех проводников на вводе в электроустановки индивидуальных жилых, дачных и садовых домов и аналогичных им объектов, питающихся по однофазным ответвлениям от ВЛ. При этом разделение PEN-проводника на PE- и N-проводники должно быть выполнено до вводного защитно-коммутационного аппарата.

PEN-проводник совмещает в себе нулевой рабочий N и нулевой защитный PE проводники на всем протяжении от источника питания. Это система заземления TN-C.

Как определить ее дома? Загляните в распределительный щиток и если ввод 2-х жильный, то у вас TN-C. Тут нет третьего отдельного заземляющего провода. Она использовалась раньше, и встречается в домах советской постройки.

В данной ситуации ПУЭ запрещается рвать ноль автоматом.

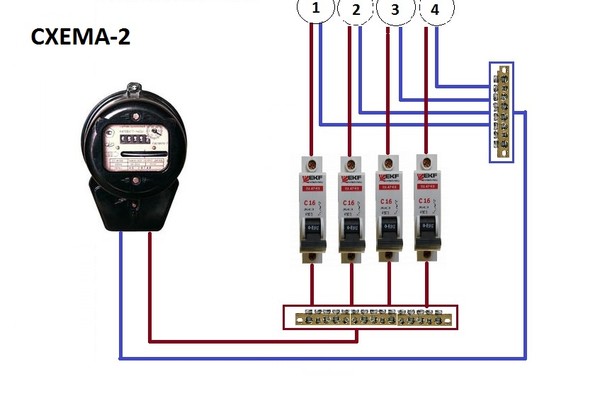

Однофазная схема распределительного щита будет выглядеть примерно так:

Трехфазная схема распределительного щита будет выглядеть примерно так:

Хотя при такой системе заземления вы все таки можете ноль пропустить через автомат, если у вас объект недвижимости (частный дом, дача и т.д.) питается однофазным ответвлением от линии электропередач, при условии, что сделано разделение проводника PEN до автомата. Тут уже получается 3-х проводная сеть.

Если в вашем доме система заземления TN-S. Это когда проводники N и PE разделены на самостоятельные проводники на всем протяжении от источника питания.

Как ее определить дома? Загляните в щиток и если ввод 3-х жильный (в однофазной сети) или 5-и жильный (в трехфазной сети), то у вас TN-S.

В данной ситуации пункт 1.7.145. ПУЭ запрещает рвать автоматом только заземляющий проводник PE. Поэтому нулевой проводник можно заводить на автоматический выключатель.

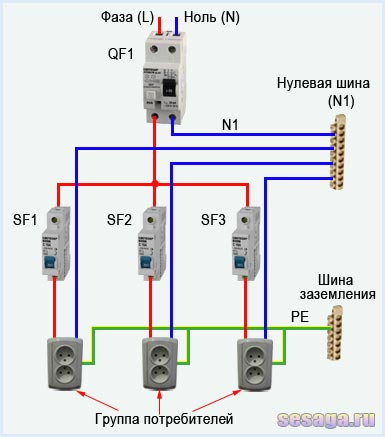

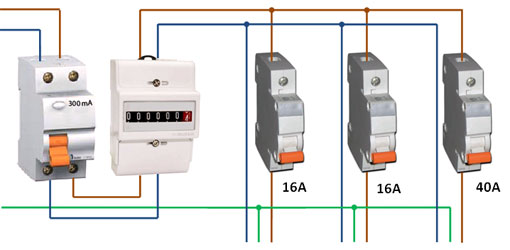

Однофазная схема распределительного щита будет выглядеть примерно так:

Трехфазная схема распределительного щита будет выглядеть примерно так:

Если защита осуществляется не автоматическими выключателями, а с помощью предохранителей, то смотрим в ПУЭ пункт 3.1.17.

При защите сетей предохранителями последние должны устанавливаться на всех нормально незаземленных полюсах или фазах. Установка предохранителей в нулевых рабочих проводниках запрещается.

Учтите только то, что заводить «L» и «N» на разные автоматические выключатели запрещено. Их нужно подключать только к одному аппарату, который обеспечивает одновременное отключение обоих проводников. Это прописано в пункте 3.1.18. ПУЭ.

Расцепители в нулевых проводниках допускается устанавливать при условии, что при их срабатывании отключаются от сети одновременно все проводники, находящиеся под напряжением.

Как видите «допускается» не означает «нужно». Поэтому решайте сами нужно ли рвать ноль автоматом в системе заземления TN-S.

Еще хочу отметить рекомендации ПУЭ изложенные в пункте 7.1.21.

При питании однофазных потребителей от многофазной питающей сети ответвлениями от воздушных линий, когда PEN-проводник воздушной линии является общим для групп однофазных потребителей, питающихся от разных фаз, рекомендуется предусматривать защитное отключение потребителей при превышении напряжения выше допустимого, возникающего из-за не симметрии нагрузки при обрыве PEN-проводника. Отключение должно производиться на вводе в здание, например воздействием на независимый расцепитель вводного автоматического выключателя посредством реле максимального напряжения, при этом должны отключаться как фазный (L), так и нулевой рабочий (N) проводники.

Например, от одной воздушной линии с совмещенным нулевым рабочим и нулевым защитным проводником PEN питается улица из нескольких частных домов. Несколько домов подключены к одной фазе, несколько домов к другой фазе и т.д. При обрыве общего для всех проводника PEN возможно превышение напряжении, так как нагрузка на фазах не равномерная. Вот в такой ситуации в ПУЭ рекомендуется защищаться от скачков напряжения с помощью реле напряжения, при этом одновременно должны отключаться L и N.

Улыбнемся:

Пошли как-то мастер и практикант устранять повреждение на высоковольтном кабеле. Пришли и смотрят: кабель перепахан, жилы скручены…
Мастер:
— Я подсуну лом между жил, а ты бей по ним кувалдой, чтобы они разогнулись. — Все понял? — Бей!
Практикант размахнулся и как даст кувалдой мастеру по каске. Мастер, естественно, с копыт и сошел.
— Дяденька, простите, я не нарочно, я не хотел, я промахнулся, я больше не буду…
Мастер (с осоловевшими по 5 копеек глазами):
— Какая падла ток включила?!
