Помещение для котлов
Котлы-утилизаторы могут быть отделены от остальной части производственного помещения вместе с печами или агрегатами, с которыми они связаны технологическим процессом.
1. Для обслуживающего персонала в здании котельной должны быть оборудованы бытовые и служебные помещения в соответствии с санитарными нормами. В здании котельной не разрешается размещать какие-либо помещения, а также мастерские, не предназначенные для ремонта котельного оборудования.
2. На каждом этаже помещения котельной должно быть не менее двух выходов, расположенных в противоположных сторонах помещения. Допускается один выход, если площадь этажа менее 200 м2 и имеет второй эвакуационный выход на наружную стационарную лестницу, а в одноэтажных котельных — при длине помещения по фронту котлов не более 12 м. Выходом из помещения котельной считается как непосредственный выход наружу, так и выход через лестничную клетку или тамбур.
3. Выходные двери из помещения котельной должны открываться наружу от нажатия руки, не иметь запоров из котельной и во время работы котлов не запираться. Выходные двери из котельной в служебные, бытовые, а также вспомогательно-производственные помещения должны снабжаться пружинами и открываться в сторону котельной. На каждой входной двери помещения котельной с наружной стороны должна быть надпись «Посторонним вход запрещен».
4. У ворот помещения котельной, через которые производится подача топлива и удаления золы и шлака, необходимо установить тамбур или воздушную тепловую завесу.
5. Помещения котельной должно быть обеспечены достаточным естественным светом, а в ночное время – электрическим освещением. Места, которые по техническим причинам нельзя обеспечить естественным светом, должны иметь электрическое освещение. Освещенность должна соответствовать СНиП 11-4-79 «Естественное и искусственное освещение». Помимо рабочего освещения в котельных должно быть аварийное электрическое освещение. Подлежат обязательному оборудованию аварийным освещением следующие места:
— фронт котлов, а также проходы между котлами, сзади котлов и над котлами;
— щиты и пульты управления;
— водоуказательные и измерительные приборы;
— зольные помещения;
— вентиляторные площадки;
— оборудование водоподготовки;
— площадки и лестницы котлов;
— насосные помещения.
6. Рабочее и аварийное освещение, электрическое оборудование и его заземление должны соответствовать требованиям Правил устройства электроустановок (ПУЭ).
7. В помещениях котельной при высоте установки светильников общего освещения над полом или площадками обслуживания менее 2,5 м должны устанавливаться светильники закрытого исполнения. При работе в котлах и газоходах должны применяться ручные светильники с напряжением не выше 12 В или переносные электрические фонари.
8. В работающих на газообразном топливе котельных, встроенных в здания, помимо основного электроосвещения в нормальном исполнении, должно иметься электроосвещение с арматурой во взрывозащищенном исполнении с самостоятельной электропроводкой и размещением выключателя и предохранителя вне помещения котельной. Это освещение используется при подготовке газифицированных котельных к пуску. Электродвигатели и пусковая аппаратура вытяжных вентиляторов, которые устанавливаются в помещениях газифицированных отопительных котельных, встроенных в здания, должны быть взрывозащищенными в соответствии с требованиями ПУЭ.
9. Расстояние от площадок или верхней части обмуровки котла, с которых производится обслуживание арматуры, гарнитуры, контрольно-измерительных приборов, до низа выступающих конструкций перекрытия (покрытия) котельной должно быть не менее 2 м. Расстояние от пола до низа площадок обслуживания и коммуникаций в местах проходов под ними должно быть также не менее 2 м.
10. Если котел не обслуживается в верхней части обмуровки и нет необходимости перехода по верху котла, то расстояние от верхней части обмуровки до низа выступающих конструкций перекрытия (покрытия, здания должно быть не менее 0,7 м).
11. Расстояние от фронта котлов или выступающих частей топки до противопожарной стены котельной должно составлять не менее 3 м. Для котлов, имеющих длину колосниковой решетки (обслуживаемой с фронта) не более 1 м, а также для котлов, работающих на жидком и газообразном топливе, это расстояние может быть уменьшено до 2 м. При этом для котлов, оборудованных газовыми горелками и горелками для жидкого топлива, расстояние от выступающих частей горелок до противоположной стены должно быть не менее 1 м.
Если фронт котлов или выступающих частей топок расположен один против другого, то расстояние между ними должно составлять не менее 5 м. Для котельных, работающих на жидком или газообразном топливе, расстояние между фронтами котлов должно быть не менее 4 м, а расстояние между горелками – не менее 2 м. Перед фронтом котлов разрешается устанавливать насосы, вентиляторы, а также хранить запасы твердого топлива не более чем для одной смены работы котлов. При этом ширина свободных проходов вдоль фронта котлов должна быть не менее 1,5 м, а установленное оборудование и топливо не должны мешать обслуживанию топок и котлов.
12. Ширина проходов между котлами, между котлом и стеной помещения должна быть не менее 1 м, ширина прохода между отдельными выступающими частями котлов, а также между этими частями и выступающими частями здания, лестницами, рабочими площадками и другими выступающими конструкциями – не менее 0,7 м. При установке котлов, требующих бокового обслуживания, ширина проходов между котлами или между котлом и стеной помещения должна быть не менее 1,5 м.
13. При отсутствии необходимости бокового обслуживания котлов обязательно устройство хотя бы одного прохода между котлами или между крайним котлом и стеной котельной. Ширина этих проходов, а также ширина между котлами и задней стеной помещения котельной должна составлять не менее 1 м.
14. Для удобного и безопасного обслуживания котла, его арматуры и гарнитуры в соответствии с проектом должны быть установлены постоянные лестницы и площадки.
15. Металлические площадки и ступени лестниц должны быть выполнены:
— из рифленой листовой стали или из листов с негладкой поверхностью, полученной наплавкой или другим способом;
— из сотовой или полусотовой стали (на ребро) с размером ячеек 30*30 мм;
— из просечно-вытяжных листов.
Лестницы высотой более 1,5м, предназначенные для систематического обслуживания оборудования, должны иметь угол наклона к горизонтали не более 50°.
Размеры лестниц должны быть:
— по ширине — не менее 600 мм;
— по высоте между ступенями – не более 200 мм;
— по ширине ступеней – не менее 80 мм.
Лестницы должны иметь площадки через каждые 3-4 м по высоте.
Ширина площадок, предназначенных для обслуживания арматуры, контрольно- измерительных и регулирующих приборов, должна быть не менее 800 мм, а остальных площадок – не менее 600 мм. Расстояние по вертикали от площадок обслуживания водоуказательных приборов до середины водоуказательных стекол должно быть не менее 1 м и не белее 1,5 м. Площадки и верхняя часть обмуровки котлов, с которых производится обслуживание, должны иметь металлические перила высотой не менее 0,9 м со сплошной обшивкой по низу на высоту не менее 100 мм.
16. Полы котельного помещения необходимо выполнять из несгораемых материалов с негладкой нескользкой поверхностью; они должны быть ровными и иметь устройства для отвода воды в канализацию. Каналы в котельном помещении должны закрываться съемными плитами на уровне чистого пола. Металлические перекрытия каналов должны быть выполнены из рифленой стали. Приямки и углубления, которые не закрываются, должны ограждаться перилами высотой не менее 0,9 м.
17. Для паровых котлов паропроизводительностью 2 т/ч и выше и водогрейных теплопроизводительностю 1,16 МВт (1 Гкал/ч) и выше, работающих на твердом топливе, подача топлива в котельную и в топку котла должна быть механизирована. А для котельных с общим выходом шлака и золы в количестве 150 кг/ч и более (независимо от производительности котлов) должно быть механизировано удаление шлака и золы.
18. При ручном золоудалении шлаковые и зольные бункера должны снабжаться приспособлениями для заливки золы и шлака водой в самих бункерах или вагонетках. В этом случае под бункерами обязательно должны быть устроены изолированные камеры для установки вагонеток. Камеры должны иметь плотно закрывающиеся двери, надлежащую вентиляцию и соответствующее освещение, а двери камеры должны быть с застекленными отверстиями. Управление затвором бункера и заливкой шлака должно быть вынесено за пределы камеры в безопасное для обслуживания место. При ручной отвозке золы в вагонетках нижние части зольных бункеров надо располагать на таком расстоянии от уровня пола, чтобы под затвором бункера высота была не менее 1,9 м.
При механизированной откатке затвор бункера должен располагаться на 0,5 м выше вагонетки. Ширина проезда в зольном помещении должна быть не менее ширины вагонетки, увеличенной на 0,7 м с каждой стороны. Уменьшение ширины допускается лишь в проездах между колоннами фундамента котлов и зданий. Если зола и шлак выгребаются из топки непосредственно на рабочую площадку, то в котельной над местом выгреба и заливки очаговых остатков должна быть устроена вытяжная вентиляция.

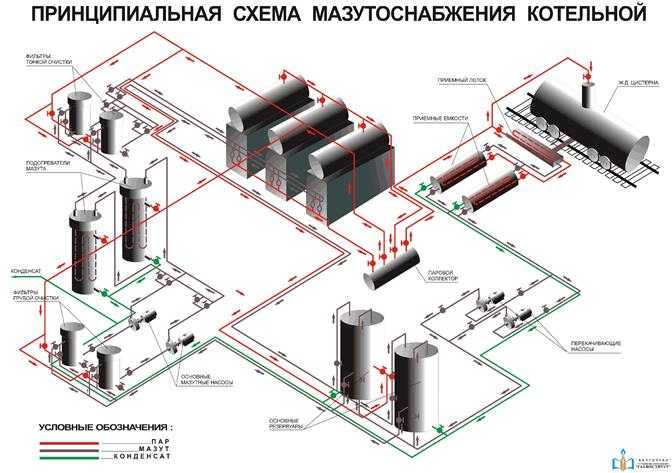

19. Расходные баки жидкого топлива должны устанавливаться вне котельной. В помещениях отдельно стоящих котельных (но не над котлами) допускается устанавливать закрытые расходные баки жидкого топлива емкостью не более 5 м3 для мазута и 1 м3 – для легкого жидкого топлива.
20. Котельную оснащают средствами пожаротушения в соответствии с нормами на противопожарное оборудование и инвентарь, установленными Правилами пожарной безопасности Украины ДНАОП 0.01-1.01-95.
21. Помещение, где размещены котлы, зольное помещение, а также все вспомогательные и бытовые помещения оборудуют естественной и искусственной вентиляцией, а также, при необходимости, отоплением.
Вентиляция котельной должна обеспечивать удаление вредных газов, пыли, подачу приточного воздуха и поддержание температурных условий в соответствии с требованиями санитарных норм. Помещение котельной, котлы и все оборудование следует содержать в исправном состоянии и чистоте. Проходы в котельном помещении и выходы из него должны быть всегда свободными.
22. Не разрешается переводить котлы на сжигание сжиженного газа в котельных, уровень пола которых находится ниже уровня территории, непосредственно прилегающей к помещению котельной, а также и те, что имеют подвальные помещения.
23. Размещение котлов и вспомогательного оборудования в передвижных блок-контейнерах, транспортабельных установках и в энергопоездах должно осуществляться в соответствии с проектом, выполненным специализированной организацией. Типовой проект должен быть согласован с Госнадзорохрантруда Украины.
В помещениях за данным стандартом наша компания может установить паровые котлы, твердотопливные котлы, твердотопливные транспортабельные установки ТКУ «Лидер», универсальная камеры газификации УКГ-0,7 «ЛИДЕР», предтопок для котлов, водогрейные котлы, водоподготовительное оборудование для котлов, вентиляторы, дымососы, тягодутьевые машины.
Основы аварийного освещения | Consulting
Томас Ф. Фликингер, NCEES, PE, Affiliated Engineers Inc., Мэдисон, Висконсин. 22 июля 2013 г. выхода, кодов и AHJ.
За последние несколько лет проблемы, связанные с аварийным освещением, уменьшились благодаря комплексной разработке правил. Перекрестные ссылки между несколькими строительными нормами были уточнены, чтобы свести к минимуму противоречия и субъективные толкования. Тем не менее, инженеру надлежит заблаговременно участвовать в разработке концептуальных схем освещения, определении соответствующих кодов и выборе оптимальной системы электропитания для аварийного освещения, не последним из которых является получение информации от уполномоченного органа (AHJ) до к представлению разрешительных планов на утверждение.
Интерпретация AHJ конкретного приложения кода в конечном итоге превосходит понимание профессионального инженера.
Требования норм, применение
Основные нормы, используемые для определения надлежащего применения систем аварийного освещения, включают: Международные строительные нормы (IBC), NFPA 101: Кодекс безопасности жизнедеятельности, NFPA 70: Национальный электротехнический кодекс, NFPA 110: Стандарт для Аварийные и резервные энергосистемы, NFPA 111: Стандарт запасенной электроэнергии для аварийных и резервных энергосистем и NFPA 99: Кодекс медицинских учреждений. Определение того, в каком году конкретный кодекс или стандарт был принят юрисдикцией, в которой расположен данный строительный проект, имеет решающее значение до начала проектирования аварийного освещения, поскольку не во всех юрисдикциях применяются самые последние кодексы или стандарты.
Традиционная ответственность инженера за освещение выходных путей была несколько подчинена архитектору, который отвечает за проектирование здания и определение типа здания.

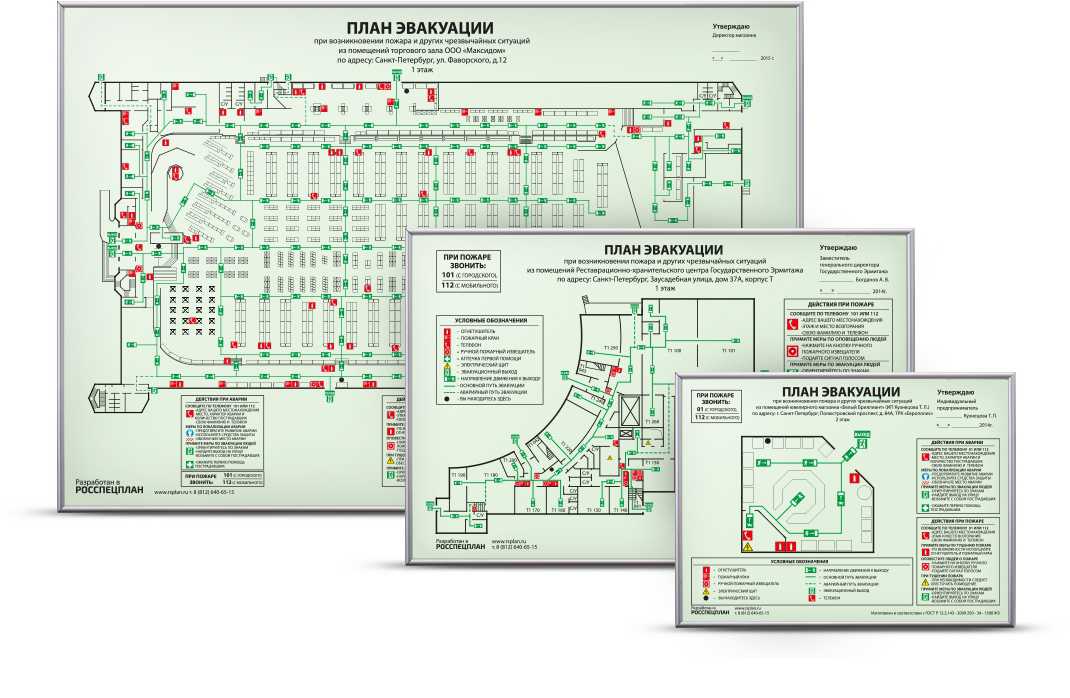

Кроме того, в большинстве юрисдикций архитектор обычно отвечает за определение путей выхода с помощью планов выхода. Как правило, эти существующие планы подлежат утверждению AHJ до выдачи разрешения на строительство и, безусловно, требуются до получения разрешения на использование здания. Ключевое условие адекватного освещения эвакуации входит в компетенцию инженера после определения официальной траектории эвакуации.
Основная директива раздела 1006.1 IBC предусматривает, что пути выхода должны быть освещены в любое время, когда пространство здания, обслуживаемое средством выхода, занято. По определению, выход — это «непрерывный и беспрепятственный путь вертикального и горизонтального выхода из любой занятой части здания или сооружения на общественный путь. Средство выхода состоит из трех отдельных и отличных друг от друга компонентов: выхода, выхода и выхода». В некоторых юрисдикциях бригады по уборке в нерабочее время включают бригады по уборке в нерабочее время с учетом того, что здание занято, поэтому средства управления освещением для путей выхода должны работать автоматически, когда здание занято.
NFPA 101: Кодекс безопасности жизнедеятельности устраняет всю двусмысленность процесса аварийного освещения и обеспечивает четкие ожидания результатов. Следовательно, исходный код для определения надлежащего применения аварийного освещения находится в NFPA 101, глава 7. Аварийное освещение требуется для зданий, как указано в главах с 11 по 43 этого кодекса. В разделе 7.9.1.2 поясняется, что аварийное освещение требуется только для доступа к выходу, который включает только обозначенные лестницы, проходы, коридоры, пандусы и эскалаторы к определенному общественному пути. Очевидно, что эти помещения должны быть четко обозначены на ранней стадии процесса проектирования, чтобы обеспечить систему аварийного освещения, которая может соответствовать следующим требованиям к характеристикам, указанным в разделах 7.8.1.1, 7.8.1.2, 7.8.1.3, 7.9..1.3 и 7.9.2.1.
Ключевыми параметрами аварийного освещения, определенными в NFPA 101, являются требования к лестницам, чтобы они имели освещенность не менее 10 фк (108 люкс) на поверхности для ходьбы и минимум 1,0 фк (10,8 люкс) для полов и поверхностей для ходьбы.
за исключением собраний в 0,2 fc (2,2 лк) во время представлений или показов с направленным светом (кинотеатр).
В случае отключения электроэнергии аварийное освещение должно быть переведено на резервный источник в течение 10 сек. Кроме того, аварийное освещение с питанием от аккумуляторов должно непрерывно работать в течение 1,5 часов после отключения электроэнергии. Аварийное освещение должно быть расположено таким образом, чтобы обеспечить начальную освещенность вдоль определенного пути эвакуации в среднем не менее 1,0 фута (10,8 люкс) и не менее 0,1 фута (1,1 люкс) на полу определенного пути. По истечении 1,5 часов допускается снижение уровня освещенности на пути выхода, поскольку аварийный источник питания разряжается в среднем до 0,6 фк (6,5 лк), но не менее 0,06 фк (0,65 лк). Для обеспечения достаточного контраста и последующей остроты зрения соотношение максимальной и минимальной равномерности освещения не должно превышать 40:1.
Интересно, что IBC 2012 несколько противоречит NFPA 101, оговаривая в IBC 1006.
2 следующее: «Средства выходного освещения должны быть не менее 1 фк (11 люкс) на пешеходной поверхности». Обратите внимание, что в этом условии не говорится «среднее» и не подразумевается среднее число; это явно минимальное требование для аварийного освещения на выходе, и оно требуется для некоторых AHJ. Исключение распространяется на определенные места для собраний. К счастью, производительность системы аварийного освещения одинакова как в IBC, так и в NFPA 101. В конечном счете, проблема состоит в том, чтобы заставить AHJ соответствовать требованиям NFPA 101 вместо IBC 1006.2, который, безусловно, предлагает более конкретные параметры, чем может. легко достичь.
Завершение всестороннего анализа кода необходимо для решения конкретных задач аварийного освещения для данного типа здания и требований юрисдикции. Например, в дополнение к общей классификации зданий IBC, IBC типа I-2 для больниц имеют дополнительные требования к аварийному освещению, как указано в NFPA 99, NFPA 110 и NFPA 70, статья 517.
63, которые требуют дополнительного аварийного освещения с питанием от батареи для анестезии. места. Дополнительное аварийное освещение с батарейным питанием требуется как для обычных, так и для аварийных распределительных щитов. Это требование закреплено в статье 110-7.3 NFPA. Минимальная горизонтальная освещенность в фут-канделябрах должна составлять 3,0 fc (32,3 люкс) на уровне пола.
NFPA 101 Статья 7.9.3 требует, чтобы системы аварийного освещения проходили периодические функциональные испытания. Функциональное тестирование должно проводиться ежемесячно в течение не менее 30 секунд, при этом ежегодное функциональное тестирование должно длиться 1,5 часа для систем с батарейным питанием. Ключевой составляющей этого требования является ведение письменной документации, подтверждающей обязательные ежемесячные и ежегодные визуальные проверки функциональных испытаний. NFPA 101 также разрешает самотестирование и самодиагностику, если самотестирование соответствует требованиям руководства.
Для систем аварийного освещения, в которых самотестирование основано на компьютере, составленный компьютером отчет с подробным описанием истории испытаний подходит для проверки AHJ.
Указатели выхода требуются в соответствии со статьей 7.10 NFPA 101. Два утвержденных типа указателей выхода имеют внутреннее и внешнее освещение. Мы обсудим исключительно указатели выхода с внутренней подсветкой. Знаки выхода не должны располагаться на расстоянии более 100 футов друг от друга и должны быть хорошо видны во всех направлениях от выхода. Знаки выхода с внутренними источниками питания от аккумуляторов должны периодически проверяться в соответствии со статьей 7.9.3 и соответствовать UL 924. Допускается снижение уровня освещенности указателя выхода до 60% через 1,5 часа работы. В пределах 18 дюймов от пола должны располагаться знаки выхода, расположенные рядом с полом, для различных помещений, как подробно описано в главах с 11 по 43 стандарта NFPA 101. Знаки выхода должны соответствовать UL 19. 94: Светящиеся системы маркировки пути выхода и быть одобренным для обозначения путей выхода. Система должна работать непрерывно каждый раз, когда активируется система пожарной сигнализации здания. Очевидно, цель состоит в том, чтобы обеспечить четко идентифицируемый путь выхода, если путь заполнен стратифицированным дымом, а единственный жизнеспособный выход находится очень низко к полу.
Энергетические коды
Принимая во внимание энергетические коды и аварийное освещение — и если это специально не запрещено — NFPA 101-7.8.1.2.2 и 3 разрешают управление освещением в зонах путей эвакуации. Контроллеры переключателей должны быть перечислены и иметь функцию отказоустойчивости, функция «вкл.» должна обеспечивать освещение не менее 15 минут, датчик движения должен активироваться при движении человека, а контроллер должен активироваться пожарной сигнализацией здания. система, если она предусмотрена. Приборы управления энергосбережением не должны нарушать целостность системы аварийного освещения. Тщательный анализ предлагаемых решений по управлению освещением вместе с планами эвакуации аварийного освещения с AHJ должен исключить любые нежелательные результаты проекта.
Источники с батарейным питанием
Источники питания аварийного освещения делятся на две категории: источники с батарейным питанием и аварийный генератор.
Источники с батарейным питанием должны соответствовать стандарту NFPA 111. Все системы с батарейным питанием должны соответствовать стандарту UL 924, который согласуется с кодами NFPA и IBC.
Наиболее распространенным источником освещения с батарейным питанием является автономный блок аварийного освещения, который включает лампы в сочетании с аккумуляторным источником и зарядным устройством в одном корпусе. Эти единицы иногда называют единицами «жук-глаз» или «лягушка-глаз» в рамках торгов. На рис. 1 изображена типичная автономная установка аварийного освещения. Устройства обычно питаются от герметичных, необслуживаемых свинцово-кислотных аккумуляторов. Эти батареи зарекомендовали себя как очень надежные и в большинстве случаев требуют замены каждые 7 лет. Установки запитаны от некоммутируемой цепи, питающей местное общее освещение, и включаются при снижении напряжения, питающего местное общее освещение, до 80% от номинального. После восстановления нормального питания устройства будут оставаться включенными в течение как минимум 15 минут.
Функциональное тестирование этих устройств можно выполнить несколькими способами. Они включают в себя: встроенный тестовый переключатель; дистанционное инфракрасное портативное устройство, которое просто наводится на устройство; и установленное на заводе встроенное электронное устройство, которое автоматически инициирует необходимые тесты кода. Автоматическая функция должна подавать звуковой сигнал с мигающим светодиодом, если происходит сбой теста. Можно предположить, что если устройство не находится в состоянии тревоги и устройство внесено в список UL для самотестирования, то требование тестирования выполнено и достаточно для AHJ. Свидетельство фактического теста не требуется вместе с документацией. Важнейшей задачей при проектировании размещения «жучков» является поддержание не менее 1,0 fc по всей длине и ширине обозначенного пути выхода.
Некоторые из этих автономных блоков имеют достаточную мощность для размещения выходных фонарей и выносных фонарей, которые могут быть расположены рядом с предусмотренными законодательством внешними проходами для обеспечения требуемых уровней аварийного освещения. Знаки выхода должны соответствовать UL 924 по яркости и AHJ по цвету и размеру букв. Требования различаются в зависимости от юрисдикции, поэтому целесообразно уточнить детали, прежде чем указывать знаки выхода. Два стандартных типа указателей выхода с внутренней подсветкой либо содержат внутренний источник света, либо являются самосветящимися знаками. Наиболее распространенный тип внутри содержит источник освещения, либо светодиодные, либо люминесцентные лампы. В обоих этих источниках освещения используются герметичные, необслуживаемые никель-кадмиевые батареи. Знаки выхода не переключаются и постоянно подсвечиваются. Они вернутся к питанию от батареи, когда нормальная мощность упадет ниже 80% от номинального напряжения. Все требования к испытаниям такие же, как и для автономных блоков аварийного освещения. Флуоресцентные указатели выхода должны иметь две лампы по коду на случай, если одна выйдет из строя. Ожидаемый срок службы люминесцентных ламп составляет 20 000 часов. Светодиодные источники потребляют меньше энергии, чем люминесцентные лампы, и их ожидаемый срок службы составляет 50 000 часов.

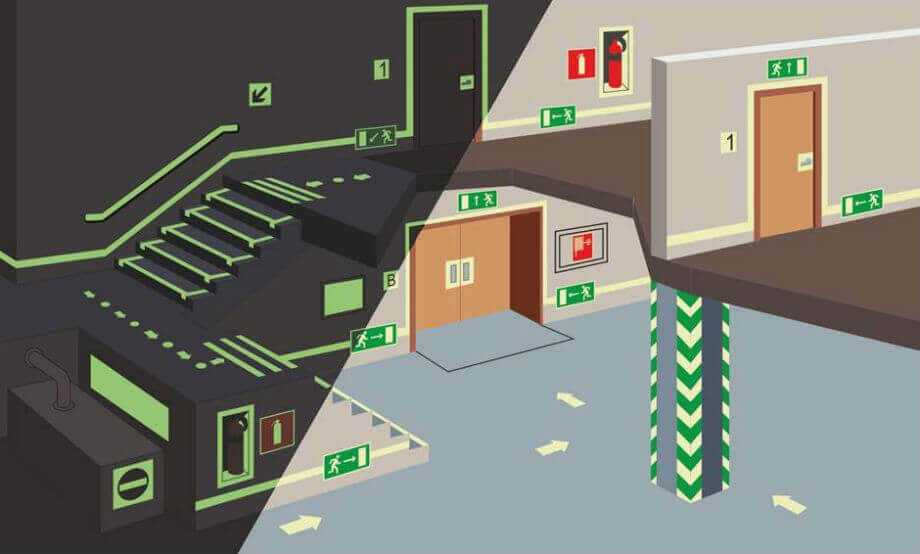

Самосветящиеся знаки выхода бывают либо с автономным питанием, либо с накопителем энергии. Светящиеся знаки выхода с автономным питанием содержат газ тритий и обеспечивают непрерывное свечение в течение как минимум 10 лет. Светящиеся знаки выхода с накопленной энергией используют соединение оксида алюмината стронция для накопления окружающего света, высвобождая накопленную энергию, когда источник окружающего света отключается. Расчетный срок полезного использования более 20 лет.
Оба этих источника предназначены для использования во взрывоопасных зонах, поскольку они не требуют внешних источников питания и не представляют угрозы воспламенения в опасной среде.
Если эстетика данного помещения не позволяет использовать аварийное эвакуационное освещение типа «жучок-глаз», инженер может включить блок аварийного люминесцентного питания в светильники зонального освещения. Упакованный блок является автономным со встроенным аккумулятором, зарядным устройством и инвертором. (См. рис. 2 для типичного автономного устройства.) Он может непрерывно питать одну люминесцентную лампу внутри зонального осветительного прибора при номинальной начальной мощности 1100 люмен. Упакованный блок должен обеспечивать световой поток не менее 60% через 1,5 часа. Установка должна быть подключена к некоммутируемой цепи, которая обслуживает зональный осветительный прибор. Некоммутируемая цепь может быть проложена в общем кабелепроводе с обычной силовой цепью. Все требования к периодическим функциональным испытаниям, изложенные в NFPA 101, должны выполняться каждым упакованным устройством.
Автономные блоки могут быть удалены от обслуживаемого светильника. Эти блоки способны освещать несколько ламп, содержащихся в нескольких светильниках, и имеют мощность до 250 Вт.
Самая совершенная система аварийного выхода с питанием от батареи включает в себя инверторную систему освещения, которая внесена в список UL 924 и может соответствовать требованию 90 минут. Инверторы большего размера имеют встроенные щиты и напрямую обслуживают аварийное освещение. Добиться адекватного уровня освещения довольно просто (см. рис. 3). Поскольку инверторы используются исключительно для обслуживания аварийного освещения, схема аварийного освещения отделена от обычных источников питания. Инверторы могут иметь мощность до 130 кВА. Поскольку один обычно освещает только около 0,15 Вт для всей системы аварийного освещения на выходе, большинство инверторов имеют мощность от 30 до 60 кВА. Размеры батарей пропорциональны номинальной мощности инвертора в кВА.
Инженеры должны проявлять осторожность при выборе размера инвертора, поскольку количество электролита, содержащегося в батареях, может потребовать постоянной вентиляции помещения, поскольку оно превышает 50 галлонов для зданий без полива или 100 галлонов для зданий с поливом (NFPA 1: Противопожарные нормы, глава 52).
. Целью этого требования является возможность образования избыточного водорода во время цикла перезарядки. Требования к окружающей среде и местоположению изложены в NFPA 111. Основное требование заключается в том, что инверторная система должна быть установлена в помещении, отдельном от обычного входа в систему электроснабжения с током более 1000 ампер и напряжением более 150 В относительно земли. Помещение должно быть предназначено для инвертора; n хранение разрешено в выделенном пространстве. В конечном счете, расположение инвертора и требования к пространству должны быть одобрены AHJ.
Типичная однолинейная схема включена для инверторной системы, относящейся к системе аварийного электроснабжения (EPSS) в приложении B NFPA 111 (см. рис. 4).
Инвертор аварийного освещения при использовании в сочетании с выбранными светильниками обеспечивает более чем адекватное выходное освещение. На рис. 5 представлены компьютерные результаты ожидаемых фотометрических результатов, основанные на надлежащем расстоянии от назначенных светильников аварийного освещения для медицинского колледжа.
Генераторные системы
Вторым распространенным источником аварийного питания для аварийного освещения на выходе является местный генератор. Аварийный источник питания (EPS) и EPSS в соответствии с NFPA 110 имеют различные классификации и типы, указанные в главе 4. Эта статья ограничена EPSS класса 1.5, тип 10, уровень 1.
По сути, генератор должен запуститься и выйти в сеть в течение 10 секунд и работать в течение 2 часов. Это довольно стандартное требование для большинства кодов моделей; однако продолжительность работы зависит от типа здания и его использования. Уровни аварийного освещения и требования к классификации указаны в NFPA 101. Требование автоматического запуска и переключения повторяется как в NFPA 70, так и в NFPA 9.9. Схемы безопасности жизнедеятельности должны быть полностью отделены от обычных источников питания. Это было дополнительно разъяснено в NEC 2008 г. (NFPA 70-700.9. (B) (c.)), где требуемые по закону системы (выходное освещение) и дополнительное резервное питание не могут исходить из одной и той же вертикальной секции распределительного щита, кожуха щита или отдельного кожуха с разъединителем.
в качестве аварийных цепей. В прошлом генератор мог питать общий распределительный щит без внутреннего разделения для нагрузок автоматического ввода резерва (АВР), которые обеспечивают безопасность жизненных цепей и резервные цепи питания. Нагрузки и их соответствующие АВР, питаемые от генератора, кроме обеспечения безопасности жизни, должны иметь возможность сброса нагрузки, чтобы не подвергать опасности нагрузки безопасности жизни в случае перегрузки генератора или возникновения аварийного состояния.
Требуемые функциональные испытания генераторов и связанных с ними АВР должны соответствовать требованиям NFPA 110, глава 8. Дизель-генераторы должны тестироваться один раз в месяц в течение 30 минут и нагружаться не менее чем до 30 % номинальных значений, указанных на паспортной табличке. В соответствии с некоторыми правилами генератор должен ежегодно нагружаться до 30 % в течение 3 часов, а затем до 75 % в течение последнего часа испытания. Очевидно, что все испытания должны быть засвидетельствованы и задокументированы, как и соответствующие переходные режимы автоматических переключателей.
На рис. 6 показан типичный аварийный генератор с несколькими автоматическими переключателями.
Комплексное решение
Четкое понимание определенных способов эвакуации имеет решающее значение для правильной реализации систем аварийного освещения. Хотя различные кодексы и стандарты временами кажутся запутанными, между их толкованием и перекрестными ссылками существует последовательность. Как только применимые коды определены, можно ориентироваться по мелочам и найти жизнеспособное решение по освещению, которое будет подходить для AHJ.
Основные параметры аварийного освещения для путей эвакуации: среднее значение 1,0 fc, минимальное значение 0,1 fc, коэффициент равномерности 40:1 и 90 минут непрерывного освещения. Если здание занято, вероятно, потребуется аварийное освещение. Для всех выходных зон требуется более одной лампы, которая обслуживает эту зону.
Наиболее распространенными источниками аварийного освещения являются блочный блок с питанием от батареи, инвертор освещения UL 924, автономный блочный блок с питанием от батареи (глаз от насекомых) и генератор.
Размер, использование и классификация данного здания используются для определения наиболее рентабельного решения для системы аварийного освещения.
Для некоторых типов зданий система аварийного освещения будет гибридной, включающей в себя как аварийные генераторы, так и источники с батарейным питанием. Ежемесячное тестирование и ежегодное функциональное тестирование не исключаются для гибридных систем. Следовательно, для проверки и сертификации AHJ потребуется хорошая документация для каждой системы. Ответственность за ведение документации в конечном итоге лежит на владельце здания.
Том Фликингер — старший инженер-электрик в Affiliated Engineers Inc. Он имеет более чем 30-летний опыт проектирования и управления проектами в области распределения электроэнергии, информации, систем безопасности, распределенных систем электропитания, управления строительством и разработки программного обеспечения, обслуживающего здравоохранение, исследования, высшее образование, критически важные, чистые помещения, инфраструктура, музеи и выставочные центры.
Есть ли у вас опыт и знания по темам, упомянутым в этом содержании? Вам следует подумать о том, чтобы внести свой вклад в нашу редакционную команду CFE Media и получить признание, которого вы и ваша компания заслуживаете. Нажмите здесь, чтобы начать этот процесс.
NFPA 101 — Журнал NFPA
Соответствует требованиям | NFPA 101
Проверка аварийного освещения и маркировки выхода при повторном открытии здания
BY SHAWN MAHONEY
По мере того, как правительственные чиновники начинают разрабатывать и публиковать процедуры повторного открытия предприятий и зданий, которые были относительно пусты в течение последних нескольких месяцев из-за COVID-19пандемии, владельцы зданий и управляющие объектами в настоящее время пытаются определить, что необходимо сделать со зданием, прежде чем вновь ввести жильцов.
В это уникальное время NFPA поощряет техническое обслуживание всех систем противопожарной защиты и безопасности жизнедеятельности.
Тем не менее, возможно, что многие из текущих проверок, испытаний и технического обслуживания (ITM), требуемых местными нормами и стандартами, не были завершены по разным причинам. Независимо от уровня ITM, выполненного в течение этого интервала, крайне важно, чтобы владельцы зданий и управляющие объектами проверяли работу всех систем противопожарной защиты здания и безопасности жизнедеятельности до повторного заселения здания.
Одной из систем безопасности жизнедеятельности, которую необходимо проверить, является аварийное освещение и разметка выхода внутри здания. NFPA 101®, Кодекс безопасности жизнедеятельности®, требует, чтобы аварийное освещение было предусмотрено на специально отведенных лестницах, в проходах, коридорах и проходах, ведущих к выходу, в таких местах, как, помимо прочего, собрания, учебные заведения, отели, магазины и бизнес. Аварийное освещение предназначено для автоматического включения в течение не менее 90 минут при отключении электроэнергии, размыкании автоматического выключателя или ручном действии, таком как размыкание выключателя на обычное освещение, чтобы люди могли безопасно покинуть здание.
Аварийное освещение зданий обеспечивается двумя основными способами. Один из них заключается в том, чтобы обеспечить здание аварийным генератором и автоматическим переключателем, который будет включать часть освещения в здании при отключении электроэнергии. Если это так в вашем здании, ITM, выполненный на генераторе, должен быть выполнен в соответствии с NFPA 110. Второй метод заключается в установке отдельных блоков аварийного освещения в здании, которые подключаются к источнику питания здания для зарядки аккумуляторов блоков. При отключении питания от бортовой батареи включается аварийное освещение. В случае этих отдельных блоков нам необходимо выполнить ITM, чтобы убедиться, что батареи держат заряд, что лампочки работают, а удерживаемый заряд может включать свет в течение требуемых 9 часов.0 минут.
Существует три метода, которые можно использовать для проверки работоспособности аварийного освещения: ручной, самопроверка и компьютерный. При использовании ручного метода аварийное освещение включается ежемесячно в течение не менее 30 секунд с использованием процедуры производителя — обычно с помощью кнопки проверки, которая отключает основное питание от устройства, — чтобы убедиться, что батарея держит больше остаточного заряда, и убедиться, что что фонари работают.
Аварийное освещение должно включаться ежегодно не менее 9 раз.0 минут, чтобы проверить полную емкость батарей.
В методе самопроверки блоки могут проверять себя и сообщать о проблеме на устройстве с помощью светового индикатора. Эти устройства не нужно проверять вручную ежемесячно или ежегодно, но их необходимо осматривать каждые 30 дней, чтобы убедиться, что они не повреждены и что индикаторы не горят. В компьютерном методе визуальный осмотр не требуется каждые 30 дней, поскольку любые проблемы с лампами, обнаруженные во время их самопроверки, будут сообщены и зарегистрированы через компьютер.

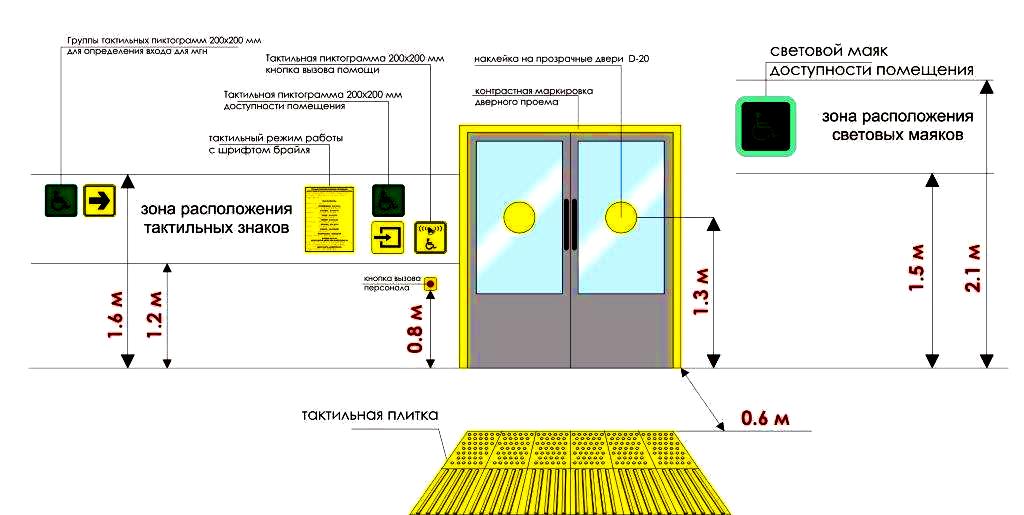

NFPA 101 также требует, чтобы указатели выхода были установлены в большинстве помещений, включая, помимо прочего, собрания, образовательные учреждения, отели, торговые и деловые помещения, на выходах, кроме главных наружных дверей, которые не очевидны и не идентифицируются как выходы. Эти маркировки должны быть видны с любого направления доступа к выходу и должны быть освещены изнутри или снаружи.
