Интегральный таймер NE555 и его применение

Когда в 1972 году началось производство микросхемы интегрального таймера NE555, никто не предполагал, что и через пятьдесят лет она не утратит популярности, а к названию таймера будут добавлять слово «легендарный».

В данной публикации мы разберём основные применения легендарного таймера 555 и аккуратно заглянем ему «под капот».
Приведённые в качестве примера схемы и временные диаграммы работы этих схем созданы с помощью SPICE-симулятора TINA TI V9 (версия 9.3.150.328). Модель интегрального таймера NE555 взята из стандартной библиотеки симулятора.

Важная информация: параметры генератора, применённого в примерах с триггером Шмитта и ждущим мультивибратором, задавались через свойства генератора и вызванный оттуда «Редактор сигнала». Анализатор переходных процессов запускался с выбранной опцией «Нулевые начальные условия».

Применение таймера 555 в качестве RS-триггера

Наиболее простым применением интегрального таймера 555 является использование его в качестве RS-триггера. «Классический» RS-триггер имеет два устойчивых состояния, переход между которыми осуществляется подачей управляющих сигналов на входы сброса и установки. Схема включения таймера 555 в качестве RS-триггера приведена ниже:

В качестве входа S (Set, установка) используется вход «TRIG»: при нажатии на кнопку «TRIG» вход микросхемы подключается к общему проводу, а на выходе — устанавливается высокий логический уровень.

В качестве входа R (Reset, сброс) используется вход «THRES»: при нажатии на кнопку «THRES» на вход микросхемы подаётся напряжение питания, а выход микросхемы переходит в сброшенное состояние.

Важным элементом схемы является «подтягивающий» резистор R2. Без него на выходе микросхемы сразу после включения устанавливается высокий логический уровень, и устройство на нажатие кнопок не реагирует. Переходные процессы при включении RS-триггера без «подтягивающего» резистора R2 представлены на графике справа:

При наличии «подтягивающего» резистора на входе «TRIG» на выходе микросхемы при включении устанавливается низкий логический уровень (состояние сброса), а устройство изменяет состояние в зависимости от состояния входов. График переходных процессов при включении RS-триггера с «подтягивающим» резистором представлен ниже:

Структурная схема таймера 555

Чтобы разобраться с не совсем характерным для «классического» RS-триггера поведением микросхемы, изучим её структурную схему. Для примера возьмём интегральный таймер NE555 производства TI. Выглядит структурная схема достаточно любопытно:

В центре композиции находится асинхронный RS-триггер, к инверсному выходу которого подключён инвертирующий выходной буфер и транзисторный ключ с открытым коллектором. Сброс триггера производится или сигналом низкого логического уровня на входе 4 «RESET», или сигналом высокого логического уровня на выходе верхнего по схеме компаратора. Установка триггера производится сигналом высокого логического уровня на выходе нижнего по схеме компаратора.

Пороги срабатывания компараторов установлены делителем напряжения из трёх резисторов. Напряжение верхнего порога срабатывания подаётся на вывод 5 «CONT».

Установка RS-триггера происходит при подаче на вход 2 «TRIG» напряжения ниже нижнего порога срабатывания при условии, что на входе «RESET» присутствует напряжение высокого уровня.

Сброс RS-триггера происходит при подаче на вход 6 «THRES» напряжения выше верхнего порога срабатывания при условии, что на входе «RESET» присутствует напряжение высокого уровня, и напряжение на входе «TRIG» — выше нижнего порога срабатывания.

Таким образом, наивысший приоритет имеет вход «RESET», а вход «TRIG» имеет приоритет выше, чем у входа «THRES». При включении NE555 по схеме RS-триггера без «подтяжки» по входу «TRIG» на входе «TRIG» всегда будет присутствовать напряжение ниже нижнего порога срабатывания, а выход будет переходить в состояние сброса только на время подачи сигнала низкого уровня на вход «RESET».

Сразу хочу сделать акцент и заострить внимание: в большинстве источников пороги срабатывания компараторов обозначены как 2/3 Ucc и ⅓ Ucc, а вывод «CONT» используется как выход, зашунтированный конденсатором ёмкостью 0,01 мкФ, или же никуда не подключённый, но с выводом 5 «CONT» не всё так просто.

В datasheet от TI «xx555 Precision Timers. SLFS022I — September 1973 — Revised September 2014» вывод 5 обозначен как I/O, а пороги срабатывания обозначены как «CONT» и »½ CONT». Это означает, что уровни порогов срабатывания компараторов не «прибиты намертво» к напряжению питания таймера, а могут варьироваться в широких пределах подачей на вход «CONT» управляющего напряжения. Если управляющее напряжение на вывод 5 не подаётся, он используется как выход «CONT» с подключённым к нему шунтирующим конденсатором 0,01 мкФ, а верхний порог срабатывания в этом случае CONT = 2/3 Ucc.

Применение шунтирующего конденсатора повышает устойчивость работы микросхемы и её помехозащищённость. Также не стоит забывать про подключение к цепям питания микросхемы блокировочных конденсаторов.

Диапазон напряжения питания большинства моделей таймеров 555 серии от 4,5 до 16 В (до 18 В для некоторых моделей), потребляемый ток варьируется от долей до единиц миллиампера (в зависимости от модели), выходной каскад большинства моделей способен выдерживать ток до 200 мА.

Применение таймера 555 в качестве триггера Шмитта

Триггер Шмитта применяется для преобразования входного сигнала непрямоугольной формы в выходной сигнал прямоугольной формы. Характерной особенностью работы триггера Шмитта является наличие гистерезиса, который определяется шириной «окна» между уровнями срабатывания триггера.

Использование таймера 555 в качестве триггера Шмитта является ещё одним из применений этой микросхемы. Для этого надо подать входной сигнал на соединённые вместе входы «TRIG» и «THRES» таймера. Амплитуда и смещение входного сигнала должны быть такими, чтобы сигнал перекрывал «окно», образованное порогами срабатывания компараторов.

На рисунке ниже на вход триггера Шмитта подаётся сигнал треугольной формы с амплитудой 2 В и смещением Uoffset = 2,5 В, равным половине напряжения питания Ucc. Частота сигнала 1000 Гц. При этом верхний порог срабатывания компаратора Ucont = 2/3 Ucc = 3,33 В, а нижний порог срабатывания компаратора ½ Ucont = ⅓ Ucc = 1,67 В.

На графике мы видим преобразование входного периодического сигнала треугольной формы в классический меандр с DC = 50%, где DC — аббревиатура от «duty cycle» (коэффициент заполнения). Входной сигнал может быть любой формы, «треугольник» в качестве входного сигнала был выбран из соображений наглядности.

Попробуем применить вывод 5 «CONT» в качестве входа и подать на него напряжение 4 В от внешнего источника. Изменения выходного сигнала представлены на рисунке ниже:

Мы видим, что при том же периоде выходного сигнала его коэффициент заполнения увеличился. Это связано с тем, что «окно» компаратора сдвинулось вверх и расширилось.

Теперь подадим на вход «CONT» напряжение 2 В:

Коэффициент заполнения уменьшился за счёт того, что «окно» сдвинулось вниз и сузилось.

Вышеприведённые примеры иллюстрируют возможность широтно-импульсной модуляции (ШИМ) входного периодического сигнала напряжением на входе «CONT».

Применение вывода 5 «CONT» в качестве входа также даёт возможность сужения «окна» компаратора для преобразования сигналов с небольшим значением амплитуды. Важно чтобы входной сигнал при этом имел смещение, при котором он оставался бы в рамках напряжения питания таймера.

Применение таймера 555 в качестве мультивибратора

Мультивибратором называют релаксационный генератор с выходным сигналом прямоугольной формы. Релаксационным он является в силу того, что элементы мультивибратора не обладают резонансными свойствами.

Схема мультивибратора на таймере 555 и диаграмма его работы приведены на рисунке ниже:

В момент включения на выходе микросхемы устанавливается высокий логический уровень, транзисторный ключ закрывается, сопротивление выхода «DISC» высокое. Конденсатор C2 заряжается через включённые последовательно резисторы R1 и R2 до напряжения Ucont, на выходе микросхемы устанавливается низкий логический уровень, транзисторный ключ открывается и подключает точку соединения резисторов R1 и R2 к общему проводу. Конденсатор C2 разряжается через резистор R2, пока напряжение на нём не достигнет уровня ½ Ucont, на выходе таймера не установится высокий логический уровень, транзисторный ключ не закроется, и конденсатор снова не начнёт заряжаться через включённые последовательно резисторы R1 и R2.

В режиме автогенерации длительность высокого уровня выходного сигнала мультивибратора на таймере 555 равна:

При этом, длительность низкого уровня сигнала:
а период равен:
Из формул видно, что временные характеристики мультивибратора на таймере 555 определяются номиналами элементов R1, R2, C2 и не зависят от напряжения питания микросхемы.

Подадим на вход «CONT» напряжение 4 В от внешнего источника:

Период выходного сигнала и его коэффициент заполнения увеличились.

При подаче на вход «CONT» напряжения 2 В период выходного сигнала и его коэффициент заполнения уменьшаются:

Можно сделать вывод, что изменение напряжения на входе «CONT» приводит к частотно-импульсной модуляции (ЧИМ) выходного сигнала мультивибратора.

Применение таймера 555 в качестве ждущего мультивибратора

Ждущий мультивибратор (одновибратор) предназначен для формирования импульса определённой длительности по внешнему событию.

Обычно в качестве внешнего события используется замыкание входа «TRIG» на общий провод нажатием кнопки, но мы вместо кнопки в эмуляторе будем использовать генератор сигналов, настроенный на одиночный импульс низкого уровня длительностью 10 мс:

Как видно из временной диаграммы работы ждущего мультивибратора на таймере 555, по получению импульса схема формирует на выходе сигнал длительностью около 2,2 с. Длительность сигнала определяется по формуле:
Хотелось бы заострить внимание на том, что длительность выходного сигнала ждущего мультивибратора на таймере 555 тоже не зависит от напряжения питания.

▍ От автора

В публикации проведён краткий обзор интегрального таймера 555 и его основных применений. Большинство приведённых в публикации устройств может быть реализовано на микроконтроллерах, но аналоги NE555 по-прежнему выпускаются промышленностью по причине дешевизны и надёжности.

Важной особенностью схем на таймере 555 является то, что временные характеристики этих схем не зависят от напряжения питания, а расчёт этих характеристик производится по простым формулам или диаграммам.

Заслуженной популярностью таймер 555 пользуется у начинающих радиолюбителей: он недорогой, корпус DIP-8 легко устанавливается в беспаечную плату, требуется минимум «обвязки». И что очень важно для мотивации начинающих: схемы на таймере 555 начинают работать сразу после правильной сборки.

Вот пример простейшего генератора на NE555:

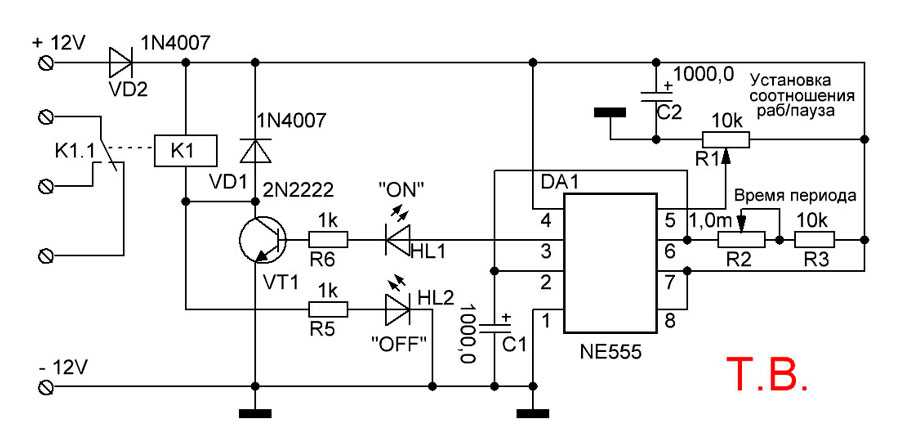

А такое реле времени по схеме из раздела про ждущий мультивибратор 12-летний подросток собирает за полчаса:

…и всё это началось пятьдесят лет назад, и, надеюсь, закончится нескоро.
